BRUGSANVISNING Bologna 170 BLAUPUNKT

Overensstemmelseserklæring med hensyn til Radioudstyrsdirektivet (RED) 2014/53 / EU Overensstemmelseserklæring med hensyn til RoHS-direktivet 2011/65 / EU

Garanti Garantibetingelserne kan hentes fra www.blaupunkt.com

Garanti Hvis du nogensinde skal bruge en reparationstjeneste, finder du oplysninger om servicepartnere i dit land under www.blaupunkt.com

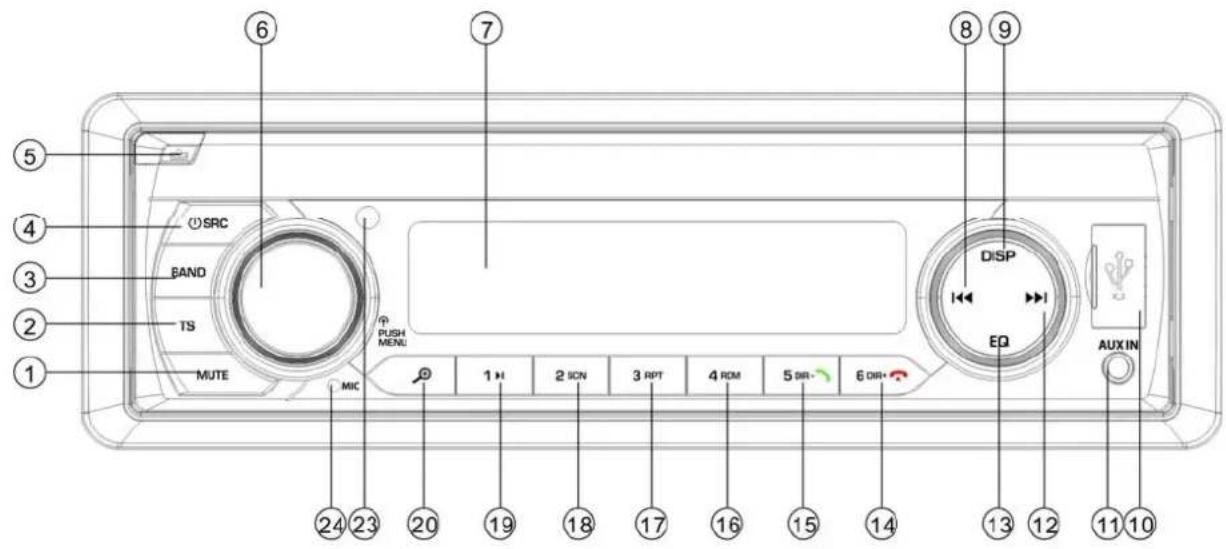

” (panel udløser) knap.

16. “4 RDM” button (tilfældig søgning)

” MP3 search button (søg efter MP3 filer)

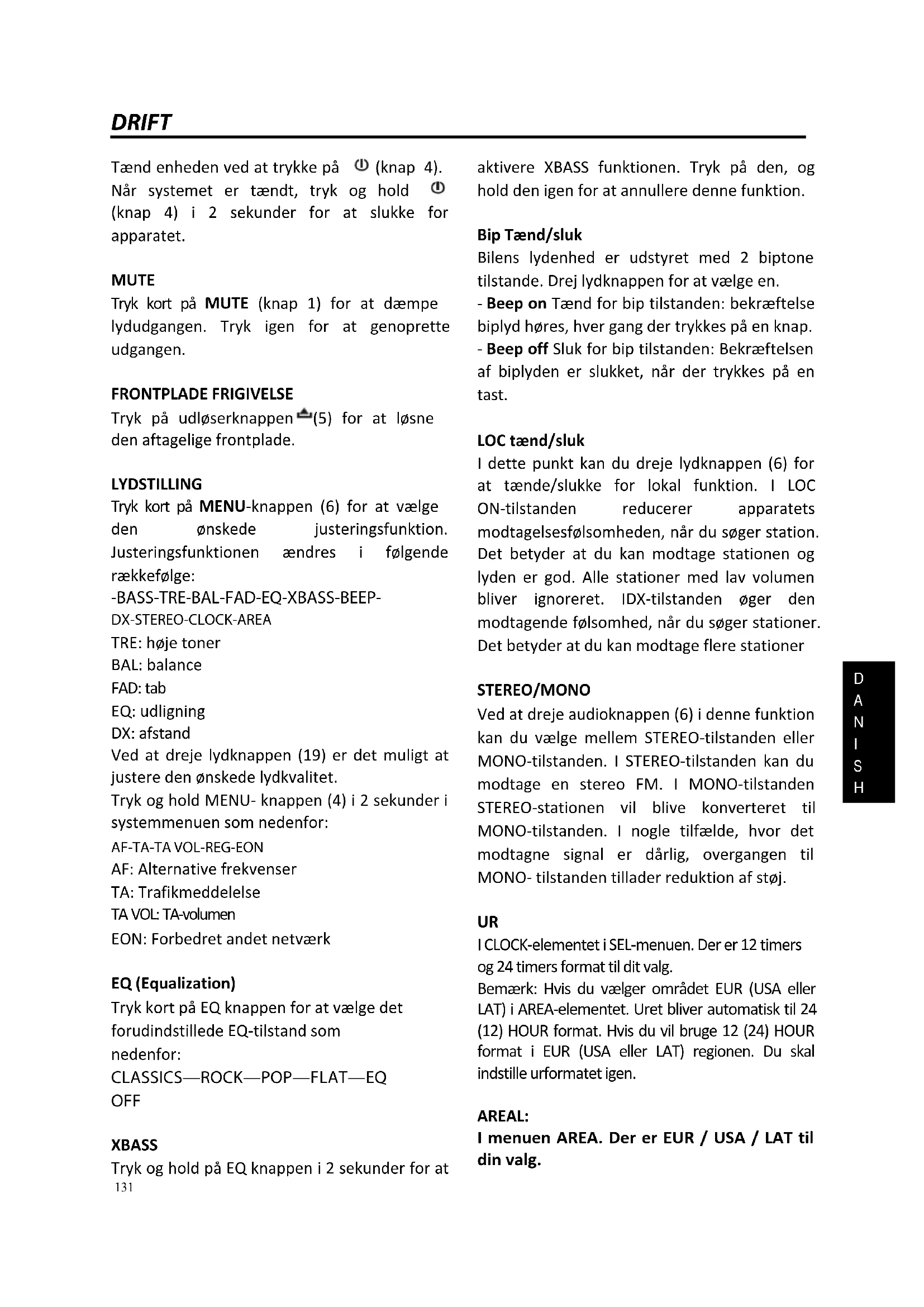

Tænd enheden ved at trykke på (knap 4). Når systemet er tændt, tryk og hold (knap 4) i 2 sekunder for at slukke for apparatet. MUTE Tryk kort på MUTE (knap 1) for at dæmpe lydudgangen. Tryk igen for at genoprette udgangen. FRONTPLADE FRIGIVELSE Tryk på udløserknappen (5) for at løsne den aftagelige frontplade. LYDSTILLING Tryk kort på MENU-knappen (6) for at vælge den ønskede justeringsfunktion. Justeringsfunktionen ændres i følgende rækkefølge: -BASS-TRE-BAL-FAD-EQ-XBASS-BEEP- DX-STEREO-CLOCK-AREA TRE: høje toner BAL: balance FAD: tab EQ: udligning DX: afstand Ved at dreje lydknappen (19) er det muligt at justere den ønskede lydkvalitet. Tryk og hold MENU- knappen (4) i 2 sekunder i systemmenuen som nedenfor: AF-TA-TA VOL-REG-EON AF: Alternative frekvenser TA: Trafikmeddelelse TA VOL: TA-volumen EON: Forbedret andet netværk EQ (Equalization) Tryk kort på EQ knappen for at vælge det forudindstillede EQ-tilstand som nedenfor:

XBASS Tryk og hold på EQ knappen i 2 sekunder for at aktivere XBASS funktionen. Tryk på den, og hold den igen for at annullere denne funktion. Bip Tænd/sluk Bilens lydenhed er udstyret med 2 biptone tilstande. Drej lydknappen for at vælge en. - Beep on Tænd for bip tilstanden: bekræftelse biplyd høres, hver gang der trykkes på en knap. - Beep off Sluk for bip tilstanden: Bekræftelsen af biplyden er slukket, når der trykkes på en tast. LOC tænd/sluk I dette punkt kan du dreje lydknappen (6) for at tænde/slukke for lokal funktion. I LOC ON-tilstanden reducerer apparatets modtagelsesfølsomheden, når du søger station. Det betyder at du kan modtage stationen og lyden er god. Alle stationer med lav volumen bliver ignoreret. IDX-tilstanden øger den modtagende følsomhed, når du søger stationer. Det betyder at du kan modtage flere stationer STEREO/MONO Ved at dreje audioknappen (6) i denne funktion kan du vælge mellem STEREO-tilstanden eller MONO-tilstanden. I STEREO-tilstanden kan du modtage en stereo FM. I MONO-tilstanden STEREO-stationen vil blive konverteret til MONO-tilstanden. I nogle tilfælde, hvor det modtagne signal er dårlig, overgangen til MONO- tilstanden tillader reduktion af støj.

I CLOCK-elementet i SEL-menuen. Der er 12 timers og 24 timers format til dit valg. Bemærk: Hvis du vælger området EUR (USA eller LAT) i AREA-elementet. Uret bliver automatisk til 24 (12) HOUR format. Hvis du vil bruge 12 (24) HOUR format i EUR (USA eller LAT) regionen. Du skal indstille urformatet igen. AREAL: I menuen AREA. Der er EUR / USA / LAT til din valg.

TA-volumen: Denne funktion giver dig mulighed for at Definer minimumsvolumen for trafikmeddelelserne. Det justerbare område er 10 ~ 43. Standardværdien er 21. Drej volumenknappen for at justere trafikens volumen. REG tænd/sluk Når AF-funktionen er tændt. I SEL-menuen kan du tænde eller slukke for regiontilstand i REG-elementet . Nogle tv-stationer ændrer deres program fra normal udsendelse til regional udsendelse i en bestemt periode. Når regionen er på, nuværende lytteprogram forbliver uændret. EON tænd/ sluk I SEL-menuen kan du indstille EON tænd/ sluk. Normalt skal du indstille EON på tænd. INFORMATION DISPLAY Tryk på DISP-knappen (9) for at vise tiden i 5 sekunder. Efter denne tid, vender skærmen tilbage til at vise oplysninger Indstil tiden (1) Manuel indstilling: Tryk og hold DISP-knappen nede i 2 sekunder. Timetiden blinker. Tryk på / knappen for at indstille den korrekte time. Tryk kort på DISP-knappen for at skifte til minutter. Brug også / knappen til at indstille det korrekte minut. Tryk derefter på DISP-knappen for at bekræfte. (2) Synkroniser tiden fra RDS-stationen: For at modtage en RDS-station, der har et godt signal (AF-symbolet på LCD'et blinker ikke). Flere minutter senere synkroniseres tiden til den korrekte tid af stationens signal. (Bemærk: Ingen RDS-station har denne funktion.)

VÆSKEKRYSTAL DISPLAY

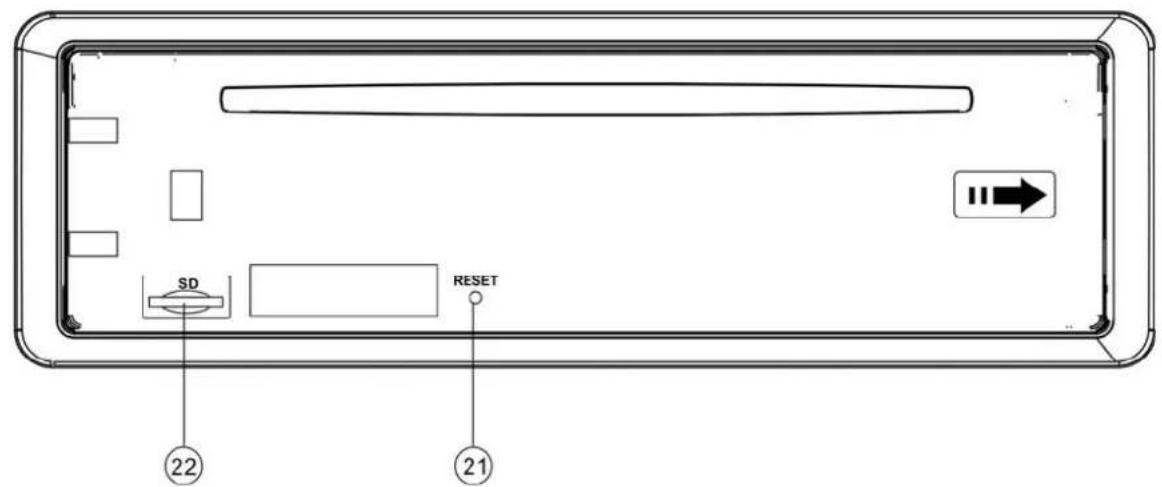

Viser nuværende frekvens og aktiverede funktioner på displayet. Udvendig indgang Enheden kan sluttes til en bærbar lydafspiller via AUX IN-stikket (11). Tryk på SRC-knappen for at skifte til AUX-tilstand, når der indsættes en lydkilde til apparatet. RESET FUNKTION RESET-knappen (21) skal aktiveres enten med en kuglepen eller et tyndt metalobjekt. RESET-knappen skal aktiveres af følgende årsager: - Indledende installation af apparatet, når alle ledninger er tilsluttet. - Alle funktionsknapper virker ikke. - Fejlsymbol på displayet. Bemærk: Hvis du trykker på RESET-knappen (21), apparatet vil ikke arbejde med det samme. Brug en bomuldspinne gennemblødt i isopropylalkohol, til at rengøre stikket på frontpanelet RADIO DRIFT

SKIFT TIL RADIO TILSTANDEN

Tryk på SRC-knappen (4) for at vælge radiotilstanden, radiofunktionen vises i displayet sammen med hukommelsesbåndet og frekvensen.

I radiotilstanden skal du trykke på BAND-knappen (3) for at vælge det ønskede bånd. Modtagelsesbåndet ændres i følgende rækkefølge:

Tryk kort på knappen (12) eller knappen (8) for at aktivere automatisk søgefunktion. Det vil automatisk søge op/ned på en station. Tryk i 2 sekunder, indtil "MANUAL" vises på displayet, hvilket indikerer, at den manuelle indstillingstilstand er valgt. I denne tilstand kan du skrue op/ned mellem forskellige frekvenser og finde en station. Hvis begge knapper ikke er blevet trykket i 5 sekunder, radioen vender tilbage til automatisk søgning og "AUTO" vises på displayet.

AUTOMATISK GEMNING OG PROGRAM

SCANNING - Automatisk gemning - Tryk på TS knappen (2) i 2 sekunder, radioen søger fra 87,5 MHz frekvensen og kontrollerer signalstyrken, indtil en søgecyklus er afsluttet. Og så gemmes nogle stærke stationer i den tilsvarende forudindstillede nummerknap på FM3-båndet.Den første cyklus arbejder i LOCAL-tilstanden og søger efter de stærkeste stationer1. Hvis det er mindre end 6 stk station, vil det søge stationer i 2. cyklus i LOCAL OFF-tilstand. - Program scanning Tryk kort på TS knappen (2) for at scanne den forudindstillede station. Radioen holder ved det forudindstillede nummer i 5 sekunder uden lyddæmpning.

Indstilling af RDS-tilstanden foregår i AF-elementets systemmenu. Audioknappen bruges til at tænde eller slukke for AF-funktionen. Når AF er tændt, vises "AF" symbolet på displayet. Programnavnet vises ved modtagelse af en RDS-station. "AF" begynder at blinke, hvis udsendelsessignalet bliver værre. "ALARM" vises, når der modtages en nødudsendelse, mens lydudgangsniveauet automatisk justeres til det forudindstillede udgangsniveau, når lydstyrken er indstillet til minimum. Regional programdrift Når AF-funktionen er tændt. I REG-elementet i systemmenuen. Audio drejeknappen bruges til at tænde eller slukke for REG-funktionen. Når AF-funktionen er slukket. REG-funktionen kan ikke indstilles til off. Nogle tv-stationer ændrer deres program fra normal udsendelse til regional udsendelse i en bestemt periode. Når regionen er tændt, forbliver det aktuelle lytteprogram uændret. Når regionen er slukket, tillader modtagelsen at flytte til regionalstationen. Lytte til trafikmeddelelse I TA-elementet i systemmenuen. Audio drejeknappen bruges til at tænde eller slukke for TA-funktionen. Når TA-tilstanden er tændt og der sendes en trafikmeddelelse: Når apparatet arbejder i CD (MP3) eller AUX-tilstanden, skifter den midlertidigt til radiotilstanden. Hvis EON-funktionen registrerer en trafikmeddelelse i et andet program,

apparatet skifter midlertidigt til stationen forbundet med EON-funktionen. Hvis lydstyrkeniveauet var under tærskelpunktet, hæves det til tærskelværdien. Når TA-funktionen er tændt, tændes TA for det enkelte segment. Når en TP-station er modtaget, tændes TP for det enkelte segment. TA-afbrydelsesfunktion Den aktuelle trafikmelding afbrydes ved at skifte TA-funktionen til STOP (TA positionen i RDS menupunkt, når Ingen TA-station er modtaget, de tilgængelige funktioner er kun tænd/sluk. Hvis du modtager en TA station, TA i den korrekte position i menuen vil vise følgende optioner: tænd / stop / sluk). Det kan også føre til utilsigtet skift til EON TA tilstanden, når EON TA oplysningerne allerede var modtaget fra den aktuelle station og radioen skiftede til modtagelse af denne EON station, men alt for lang afstand fra EON stationen forhindrer signalmodtagelse. I dette tilfælde vil radioen skifte tilbage til den aktuelle station. Ovenstående eksempel viser, hvad der sker, når du lytter til det forkerte program, eller hvis lyden har været midlertidigt slået fra. De data, der bruges af RDS funktionen er PI, PS, AF, TP, TA, EON og PTY. PS: Programservicenavn Udsend stationsnavndata udtrykt i alfanumeriske tegn AF: Alternative frekvenser Frekvensliste over tv-stationer, der sender det samme program TP: Identifikation af trafikprogram Identifikationsdata for trafikinformations-tv-station TA: Identifikation af trafikmeddelelser Identifikationsdata, der viser trafikoplysninger, der overføres eller ej. EON: Forbedrede andre netværk Information Broadcasting oplysninger om PI, AF, TP, TA, osv., der vedrører andre netværk end det netværk, der anvendes til den nuværende modtagelse.

BETJENING AF USB- AFSPILLER

På frontpanelet af apparatet er et USB-interface (10). Du kan tilslutte en USB-driver gennem dette interface (12). Når du tilslutter en USB-driver via dette interface, vil apparatet søge efter MP3 / WMA filer i USB-driveren og begynder at spille. Hvis der allerede er sat et USB-drev i driveren. Tryk kortvarigt på SRC-knappen (4), indtil displayet for USB-tilstand vises. VÆLGFILER Tryk på knappen (8) eller knappen (12) til for at Flytte til den forrige fil eller følgende fil. Filnummer vises på displayet. Hold knappen (12) eller knappen (8) nede for hurtig fremad eller hurtig omvendt. Afspilning starter, når du slipper knappen. Stop afspilning Tryk på knappen (19) for at stoppe afspilningen. Tryk på den igen for at genoptage afspilningen. SCANOGSPILALLEFILER Tryk på SCN-knappen (18) for at afspille første sekunder af hver fil. Tryk igen for at stoppe intro og genoptage afspilning. GENTAG FUNKTION Der er 3 gentagne måder: RPT alle --- RPT katalog --- RPT enDRIFT

Tryk på RPT-knappen (17) på en af dem. RPT alle: Gentag alle filer. RPT-mappe: Gentag alle filer i kataloget. RPT en: Gentag en sang

TILFÆLDIG AFSPILNING AF ALLE FILER

Tryk på RDM-knappen (16) for at afspille alle filer i tilfældig rækkefølge. Tryk på den igen for at annullere den tilfældige funktion.

Tryk på DIR-knappen (15) eller DIR + knappen (14) for at vælge tidligere katalog eller næste katalog. Hvis MP3 / WMA disken ikke indeholder nogen katalog, er det ikke muligt at trykke DIR-knappen (15) eller DIR + knappen (14). VÆLGE FILER VED HJÆLP AF AS / PS-KNAP Tryk AS knappen. Knappen aktiverer "Søg filnummer" -tilstanden. Brug drejeknappen (6) for at vælge filnummeret, og tryk derefter på knappen (6) for at bekræfte. Apparatet søger den valgte fil, der skal afspilles.Du kan også vælge filen ved at følge direkte numeriske knapper: M1-M6: 1-6 BAND: 7

: 9 DISP: 0. Hvis filnummeret blev valgt, apparatet venter i sekunder. Apparatet søger sporet efter få sekunder, selvom MENU knappen (6) ikke trykkes. Bemærk:

1. Hovedapparatet kan kun understøtte

standard USB-hukommelsesdisk som er godkendt af Microsoft.

2. USB MP3-afspiller er ikke en standard,

hvilket betyder andet mærkenavn eller forskellige modeller med deres egne standarder. Så vores produkt kan ikke støtte alle MP3-afspiller.

3. Ved tilslutning af en MP3-afspiller, som har

normal batteri (ikke genopladeligt batteri), skal du fjerne batteriet fra MP3-afspilleren derefter slutte det til USB-interface. Ellers kan det medføre beskadigelse af batteriet. ADVARSEL Når der er vigtige filer på USB-enheden eller TF-kortet, skal du ikke slutte det til hovedapparatet for at afspille. Fordi enhver forkert handling kan forårsage tab af filer. Derfor vores virksomhed påtager sig intet ansvar herfor. TF BETJENING Der er et TF-interface (22) på apparatets frontpanel. Når du indsætter et TF-kort i TF-interfacet, søger apparatet MP3 / WMA-filerne på kortet og begynder at afspille. Operationen er den samme med den ovenfor beskrevne CD / MP3 / WMA-operation. Hvis apparatet arbejder i en anden tilstand, kan du trykke på SRC (4) -knappen for at vælge SD-tilstanden.

ADVARSEL Når der er vigtige filer på USB-enheden eller TF-kortet, skal du ikke slutte det til hovedapparatet for at afspille. Og afspil ikke CD-R / RW disken, der indeholder vigtige filer. Fordi enhver forkert handling kan forårsage tab af filer. Og vores virksomhed påtager sig intet ansvar herfor. BLUETOOTH DRIFT *)

FORELØBIG PARRING AF BLUETOOTH

ENHEDER (I) Sørg for, at din mobiltelefonen understøtter Bluetooth-funktion. (Ii) Bluetooth-udgangseffekt er forskellige for forskellige telefoner. For at få den bedste samtale kvalitet, afstanden mellem mobiltelefonen og apparatet skal være inden for 3m. Og lad være med at lægge noget metalobjekter eller andre genstande mellem mobiltelefonens og apparatets spor . PARRING

1) På mobiltelefonen skal du vælge

Bluetooth-opsætningen. (Se venligst brugervejledningen til din mobiltelefon om, hvordan du betjener Bluetooth.)

2) "CAR KIT" skal vises i listen på din

mobiltelefon, vælg venligst "BP 170 BT" og indtast derefter "0000" adgangskoden. Hvis det har brug for et kodeord.

3) Når parringen lykkedes, vises BT-mærket på

LCD Besvar / afvis et indgående opkald Når et opkald kommer ind. Tryk på knappen for at besvare opkaldet. Tryk på knappen for at afvise opkaldet. Afvis et opkald Når du er færdig med en samtale, tryk på knappen for at afvise dette opkald. Kontrol af telefonbog / modtaget / opkald / ubesvaret opkald (til Android og Iphone mobile) Tryk på SRC-knappen, den vil vise "PHONE" på displayet. Tryk på knappen, den vil vise BOOK på LCD'et. Tryk derefter flere gange for at vise elementer som nedenfor: BOOK --- RECEIVED --- DIALED --- MISSED --- PHONE (Telefonbog -> Modtaget -> Opkald -> Ubesvaret -> Telefon) I hvert element kan du bruge knappen eller knappen for at kontrollere tilsvarende nummer. Bemærk! I første omgang modtager din mobil en besked om, at enheden skal besøge din mobil via Bluetooth. Du skal acceptere og trykke på "JA" for at bekræfte. (Bemærk: Det er nødvendigt, at telefonnummeret er i telefonen ikke på SIM-kortet). Opkald

1) Gør et udgående opkald ved at indtaste

telefonnummeret manuelt. Tryk på SRC-knappen, den vil vise "PHONE" på displayet. Tryk og hold tasten nede. LCD'et bliver blankt. Derefter kan du indtaste telefonnummer og trykke på knappen for at bekræfte opkaldet. (Bemærk: Hvis duDRIFT

indtastede forkerte tal. Tryk på knappen, for at annullere forkerte tal.) På frontpanelet findes 1 ~ 6 cifre og følgende knapper 0/7/8/9 / * / # med følgende funktioner: 0: DISP-knap. 7: EQ:

1) Genopkald til et udgående opkald

Tryk på SRC-knappen, den vil vise "PHONE" på displayet. Tryk og hold knappen nede for 2 Sekunder og det vil genoprette det sidste telefonnummer.

2) Gør et udgående opkald fra telefonbogen /

modtaget / opkald / ubesvaret opkald (til Android og Iphone mobil) - Se venligst "Tjek telefonbog / modtaget / opkald / ubesvaret opkald", og vælg derefter et telefonnummer. Tryk på tasten for at ringe op. Bemærk: Hvis der er 2 stk SIM-kort i din mobiltelefon. Når du ringer op et opkald fra apparatets frontpanel. Opkaldet bliver udvalgt fra standardkortet (eller ved at bruge et andet kort, hver gang ringes op). Overfør opkaldet mellem mobiltelefon og apparat Under taletilstanden kan du trykke på knappen (22), for at overføre telefonopkaldet mellem mobiltelefonen og apparatet. Bluetooth-lyd (A2DP-funktion) Tryk på SRC-knappen (4), den vil vise "PHONE" på displayet. Tænd derefter musikafspilleren på din mobiltelefon og afspil en sang. Lyden kommer ud af apparatets højttaler. Tryk på knappen (19) på apparatets frontpanel for at sætte pause / afspille sangen. Tryk på knappen (12) eller knappen (8) for at vælge næste / forrige sang. Tilslut / afbryd Bluetooth Tryk og hold SRC-knappen nede i 2 sekunder for at tilslutte / afbryde Bluetoot

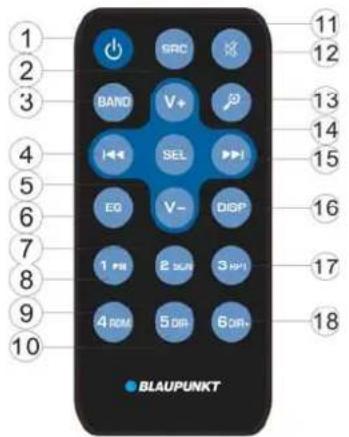

4. I RADIO-tilstand: Tryk kort på det for at søge ned funktion. Trykke

6. EQ: Det er EQ-knappen.

7. 2 SCN: I RADIO-tilstand: Nummer 2. Se side 11 STATIONOPLAGNING.

I MP3 / WMA-tilstand: Tryk på tænd / sluk SCANNING-funktionen.

8. 1 : I RADIO-tilstand: Nummer 1. Se side 11 STATIONOPLAGNING

I MP3 / WMA-tilstand: Tryk for at sætte pause / genoptage afspilning.

9. 4 RDM: I RADIO-tilstand: Nummer 4. Se side 11 STATIONOPLAGNING

I MP3 / WMA-tilstand: Slå til / fra tilfældig funktion.

10. 5 DIR-: I RADIO-tilstand: Nummer 5. Se side 11 STATIONOPLAGNING

I MP3 / WMA-tilstand: Tryk på den tilbage til forrige mappe. Det er nøglen i BT-tilstand. *)

11. SRC: Det er SRC-funktion.

PROGRAM SCANNING I MP3 / WMA-tilstand: Det er filsøgningsfunktion. (Se side 12). I BT-tilstand. Det er funktion, se side 14: Ring ud.

14. SEL: Det er det samme som MENU-knappen. Reference side 9

15. : I RADIO-tilstand: Tryk kort på det for at søge ned funktion. Trykke

Og hold den til manuel opvågning. I CD / MP3 / WMA-tilstand: Tryk kort på det for at springe over næste spor / fil. Tryk og hold den nede for hurtig fremad.Fejlfindingogfejlfjernelse

H140 Inden du går gennem tjeklisten, skal du kontrollere ledningsforbindelsen. Hvis et af problemerne fortsætter, efter at tjeklisten er foretaget, skal du kontakte din nærmeste serviceforhandler. Fejl Årsag Løsning Ingen strømforsyning. Bilens tændingsafbryder er ikke tændt. Hvis strømforsyningen er tilsluttet biltilbehørs kredsløb, men motoren ikke bevæger sig, skal du skifte tændingsnøglen til "ACC". Sikringen er sprunget. Udskift sikringen. Disken kan ikke indlæses eller udløses. Tilstedeværelse af cd-disk inde i afspilleren. Fjern disken i afspilleren, og læg derefter en ny. Sæt disken i omvendt retning. Indsæt cd'en med etiketten vendt opad. CD’en er ekstremt beskidt eller forurenet. Rengør disken eller prøv at afspille en ny. Temperaturen inde i bilen er for høj. Nedkøl eller vent indtil omgivelsestemperaturen vender tilbage til normal. Kondensation. Lad afspilleren slukke i en time og prøv igen. Ingen lyd. Lydstyrken er mindst. Juster lydstyrken til et ønsket niveau. Ledninger er ikke korrekt tilsluttet. Kontroller ledningsforbindelsen. Lyden hopper. Installationsvinklen er mere end 30 grader. Juster installationsvinklen under 30 grader. Disken er ekstremt beskidt eller defekt. Rengør cd'en, og prøv derefter at afspille en ny. Funktionsknappe rne virker ikke Den indbyggede mikrocomputer virker ikke korrekt på grund af støj. Tryk på RESET. Frontpanelet er ikke korrekt monteret på plads. Radioen virker ikke. Radioens automatiske valg virker ikke. Antennekablet er ikke tilsluttet. Sæt antennekablet fast. Signalerne er for svage. Vælg en station manuelt.ÍNDICE
