Tipo de produto	Autorádio Bluetooth com leitor USB, TF e entrada AUX
Marca	Blaupunkt
Modelo	Bologna 170
Dimensões do suporte de montagem	178 (largura) x 97 (profundidade) x 50 (altura) mm
Alimentação	Corrente contínua 12 V, terminal negativo ligado à massa
Consumo de corrente	10 A (máx.)
Potência de saída máxima	4 x 40 W
Faixas de frequência de rádio FM	87,5 a 108 MHz
Faixas de frequência de rádio AM (OM)	522 a 1620 kHz
Sensibilidade FM (S/R=30 dB)	4 μV
Sensibilidade AM (S/R=20 dB)	36 dBμV
Separação estéreo FM	Superior a 25 dB
Controle de tom - Graves (a 100 Hz)	±10 dB
Controle de tom - Agudos (a 10 kHz)	±10 dB
Formatos de áudio suportados	MP3, WMA
Conexões	USB, TF (microSD), entrada AUX 3,5 mm, Bluetooth, antena de rádio
Funções Bluetooth	Mãos livres (chamadas), streaming de áudio A2DP
RDS	AF, TA, TP, EON, REG, PTY
Equalizador	Predefinições: CLASSICS, ROCK, POP, FLAT, EQ OFF + XBASS
Painel frontal removível	Sim, com botão de desbloqueio
Reinicialização	Botão RESET (ponta de caneta)
Manutenção e limpeza	Limpar os contatos do painel frontal com um cotonete embebido em álcool isopropílico
Segurança	Fusível de proteção (verificar se o aparelho não liga)

Perguntas frequentes - Bologna 170 BLAUPUNKT

Como reiniciar o autorádio Blaupunkt Bologna 170?

Use uma ponta de caneta ou um objeto metálico fino para pressionar o botão RESET (21) localizado na frente. Isso é necessário após a instalação inicial, em caso de mau funcionamento ou se a tela exibir um erro.

Como emparelhar meu telefone via Bluetooth com o autorádio?

Ative o Bluetooth no seu telefone, depois no autorádio pressione o botão SRC para selecionar o modo PHONE. Na lista de dispositivos do seu telefone, selecione BP 170 BT e insira o código 0000 se solicitado. A tela exibirá o símbolo BT assim que conectado.

Como ajustar a hora no Blaupunkt Bologna 170?

Pressione e segure o botão DISP por 2 segundos até a hora piscar. Use os botões ◀ ou ▶ para ajustar as horas, depois pressione brevemente DISP para passar aos minutos. Use novamente ◀ ou ▶ para os minutos e confirme com DISP.

O que fazer se o autorádio não ligar?

Verifique primeiro se a ignição do carro está na posição ACC. Se a alimentação estiver correta, o fusível pode estar queimado. Substitua por um fusível de mesmo valor. Se o problema persistir, consulte um revendedor.

Como memorizar manualmente uma estação de rádio?

Sintonize a estação desejada, depois pressione e segure por 2 segundos um dos botões numéricos (1 a 6) para armazenar a estação. Para relembrar a estação, pressione brevemente o botão correspondente.

Como ativar as informações de trânsito (TA)?

No menu RDS, gire o botão de áudio para acessar a posição TA. Pressione para ativar ou desativar a função. Quando TA estiver ativo, o autorádio muda automaticamente para os boletins de trânsito mesmo no modo USB ou AUX.

Quais formatos de arquivo de áudio são suportados via USB ou TF?

O autorádio suporta arquivos MP3 e WMA (Windows Media Audio). A capacidade máxima é de 32 GB, com 999 arquivos e 500 pastas no máximo, em 8 níveis de profundidade.

Como remover o painel frontal removível?

Pressione o botão de desbloqueio (5) localizado no painel frontal para soltá-lo. Guarde-o em um local seguro para evitar roubo. Limpe regularmente os contatos com um cotonete embebido em álcool isopropílico.

Como usar a função de reprodução aleatória (RDM)?

No modo USB ou TF, pressione o botão RDM (4) para ativar a reprodução aleatória de todos os arquivos. Pressione novamente para desativar.

O que fazer se o som estiver distorcido ou fraco?

Verifique o ajuste do volume e os níveis de graves/agudos (BASS/TRE). Certifique-se de que o ângulo de montagem do aparelho não exceda 30 graus. Se o problema persistir, limpe o disco ou verifique as conexões dos cabos.

MANUAL DE UTILIZADOR Bologna 170 BLAUPUNKT

Manual de instruções

Manual de instruções

Manual de instruções

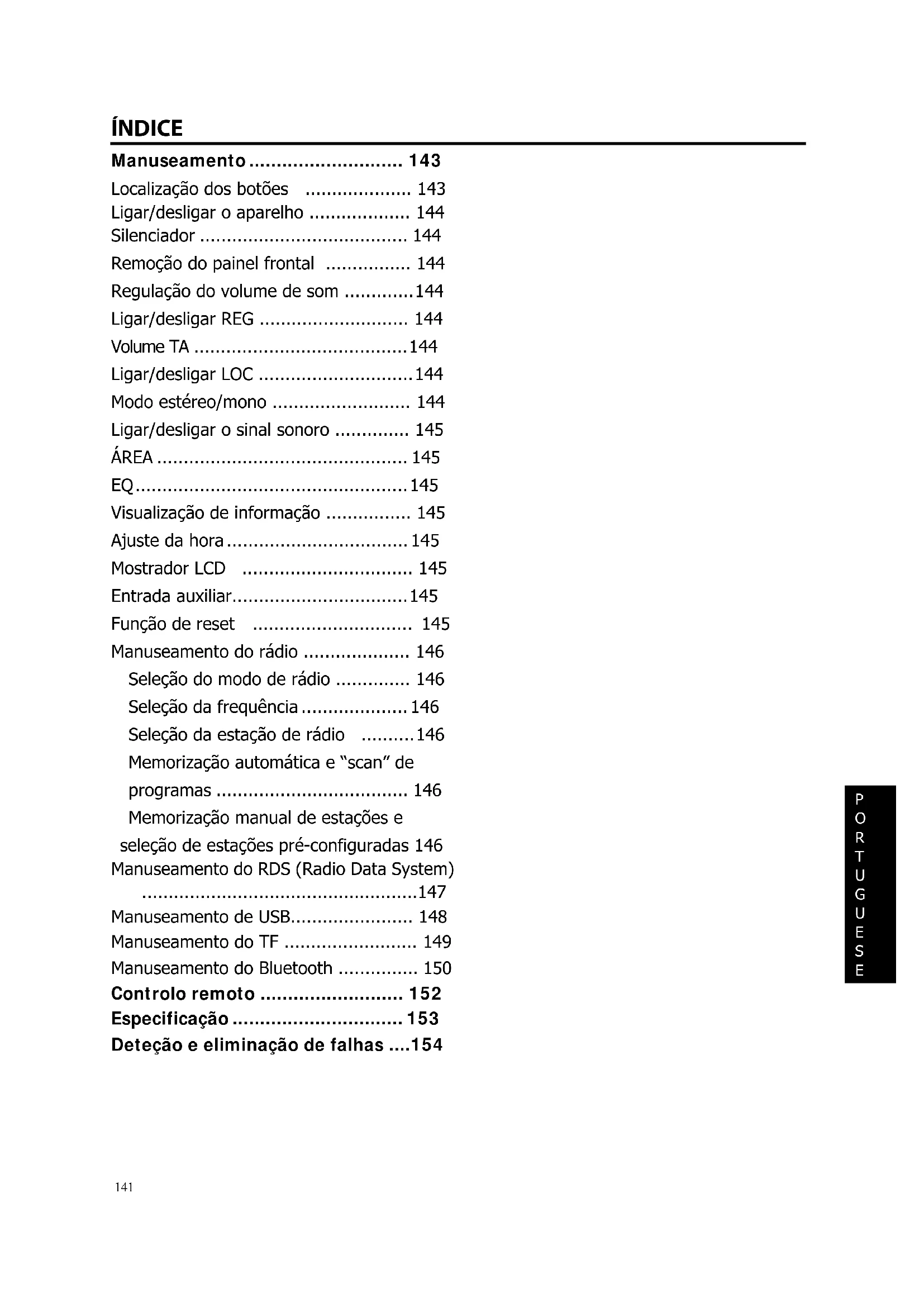

CONTEÚDO

Operação 4

Localização das teclas 4

BOTÕES FUNCIONAIS E DE COMANDO

FUNCIONAMENTO DA PORTA TF

Localização dos botões 143

Ligar/desligar o aparelho 144

Silenciador 144

Regulação do volume de som 144

Ligar/desligar REG 144

Volume TA 144

Visualização de informação 145

Ajuste da hora 145

Mostrador LCD 145

Entrada auxiliar 145

Função de reset 145

Manuseamento do rádio 146

Seleção do modo de rádio 146

Seleção da frequência 146

Seleção da estação de rádio 146

Memorização automática e "scan" de

programas 146

Memorização manual de estações e

Seleção de estações pré-configuradas 146

Manuseamento do RDS (Radio Data System)

147

Manuseamento de USB 148

Manuseamento do TF 149

Manuseamento do Bluetooth 150

Controlo remoto 152

Especifica 153

Deteção e eliminação de falhas ....154

Declaração de conformidade

A Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH declara que o presente aparelho está conforme com os requisitos principais e as respetivas disposições da diretiva 2014/53/CE.

A declaração de conformidade pode ser consultada na Internet no site www.blaupunkt.com

CE

Declaração de conformidade com a diretiva respeitante à disponibilização de equipamentos de rádio 2014/53/CE Declaração de conformidade com a diretiva RoHS 2011/65/CE.

Garantia

As condições da garantia podem ser descarregadas da página www.blaupunkt.com

Garantia

Em caso de necessidade de usar os serviços de reparação no âmbito de garantia, a informação relativa aos parceiros que prestam assistência técnica pode ser encontrada no site www.blaupunkt.com

Manuseamento

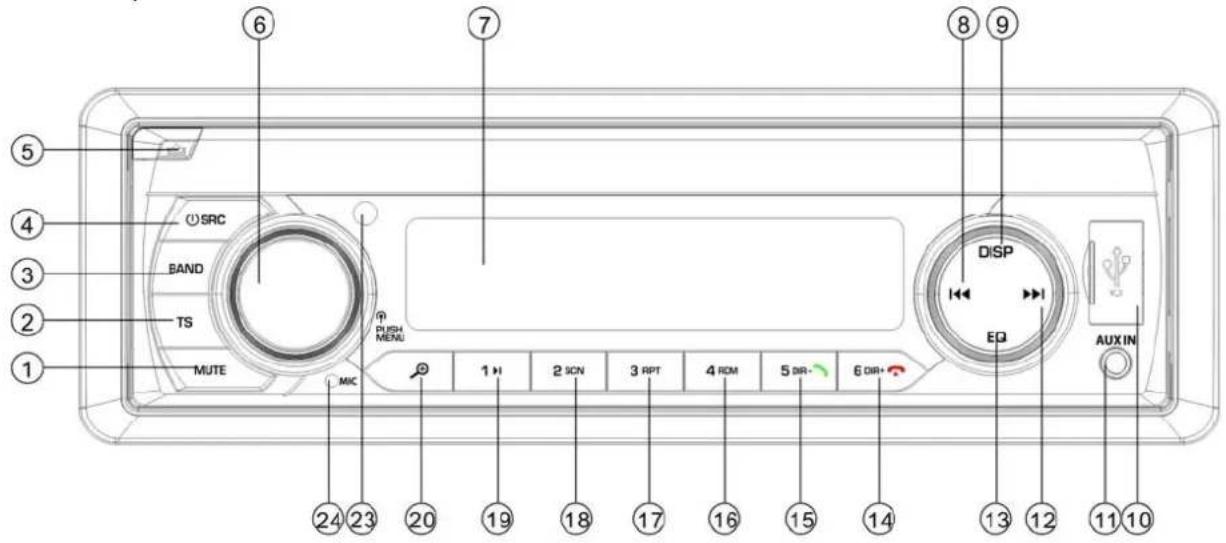

Localização dos botões

1. Botão MUTE (SI LENOCI ADOR) 2.Botao TS
2. Botão de banda (BAND)
3. Botão / SRC (fonte)
4. Botão "▲" (libertação do poinel)
5. Botão volume/ menu (VOL/MENU)
6. Mostrador LCD
7. Botão "I" (PROCURA PARA TRÁS)
8. Botão de visualização (DI SP)
9. Porta USB
10. Entrada AUX-IN
11. Botão "▶I" (PROCURA PARA FREnte)
12. Botão de equalizador (EQ)
13. Botão "6 DIR+"
14. Botão "4 RDM" (procura aleatória)
15. Botão "3 RPT" (repetição)
16. Botão "2 SCN" (scan)
17. Botão "1" (procura de ficheiros MP3)
18. Botão RESET
19. Porta de cartões TF
20. SENSOR DE INFRAVERMELHOS
21. MICROFONE

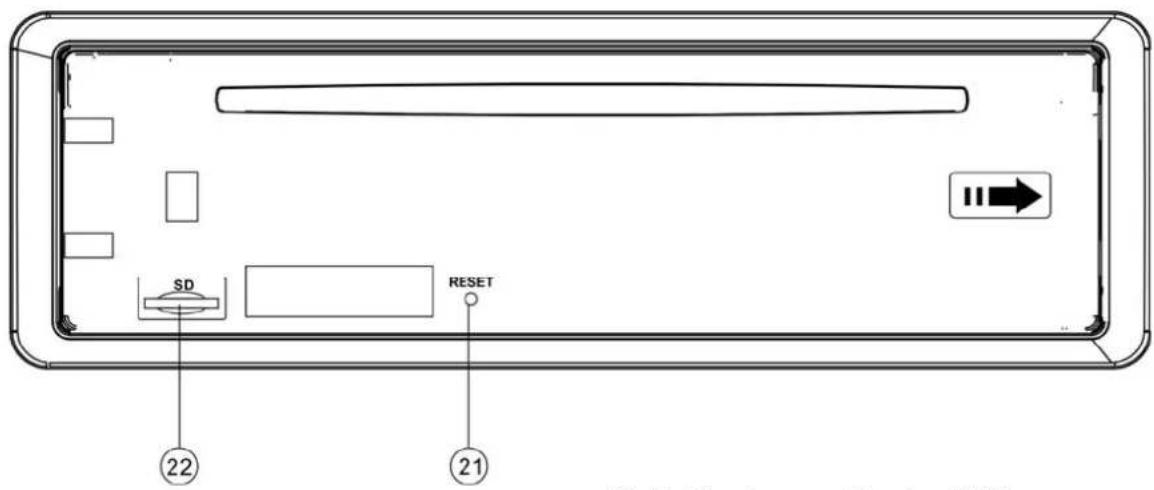

Localização dos botões

Ligue o aparelho premindo o botão (4). O sistema entra em funcionamento. Prima e mantenha premido por 2 segundos o botão (4) para desligar o aparelho.

SILENCIADOR

Prima por um instante o botão MUTE (1) para silenciar o som. Volte a premir este botão para restituir o som.

REMOÇÃO DO PAINEL FRONTAL

Pressione o botão de libertação (5) para desligar o painel frontal.

Prima por um instante o botão MENU (4) para selecionar o modo de regulação desejado. O modo de regulação pode ser alterado na seguinte ordem:

-BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-

DX-STEREO-CLOCK-AREA

TRE: Sons agudos

BAL: Balanço

FAD: Fading

EQ: Equalizador de som

DX: Distância

Girando o botão audio (19) poderá fazer a ajuste direta do som ou das suas configurações.

Prima e mantenha premido por 2 segundos o botão MENU (4) para passar ao menu do RDS - ver abaixo:

AF-TA-TA VOL-REG-EON

AF: Frequências alternativas

TA: Informação relativa ao trânsito

TA VOL: Volume da informação relativa ao trânsito

EON: Informação sobre programas de outra estação (Enhanced Other Network)

Prima o botão por um instante para selecionar um dos seguintes modelos EQ,

pré-configurados:

Prima e mantenha premido por 2 segundos o botão EQ para ativar a função XBASS. Volte a pressionar e mantenha-o premido para a desativar.

Ligar/desligar o sinal sonoro (BEEP): O rádio de automóvel está dotado de dois modos de sinais sonoros. Gire o botão de volume para selecionar um deles.

• Modelo de sinal sonoro ligado (Beep on): Premir qualquer botão provocará a emissão de um sinal de confirmação.
• Modelo de sinal sonoro desligado (Beep off): Premir qualquer botão provocará a desativação do sinal de emissão.

LOC/ DX:

Girar o botão de áudio (6) esta função levará à ativação/desativação da localização. Quando o aparelho estiver a funcionar no modo LOC, a sensibilidade de receção durante a procura de estações da rádio será menor. Isto quer dizer que só conseguirá receber as estações que garantem uma boa qualidade de receção. Todas as estações de baixo nível de som serão ignoradas. Quando o aparelho estiver a funcionar no modo DX, a sensibilidade de receção durante a procura de estações da rádio será maior. Isto quer dizer que o rádio poderá receber o sinal de um maior número de estações.

ESTÉREO/MONO: Girar o botão de áudio (6) esta função permite selecionar o modo ESTÉREO ou MONO do som. No modo

ESTÉREO pode receber o sinal estéreo na banda FM. No modo MONO as estações transmissoras em estéreo serão convertidas para o modo mono. Nalguns casos quando o sinal recebido é de má qualidade, a seleção do modo MONO permite diminuir o nível de ruído.

RELÓGIO

A opção de relógio (CLOCK) encontra-se no

AREA (AREA):

Na opção AREA, no menu podem ser selecionadas as regiões EUR/EUA/LAT.

Volume TA: Esta função permite definir o volume mínimo da informação relativa ao trânsito. O intervalo de regulação é 10-43. O valor pré-definido é 21. Gire o botão de volume para ajustar o volume da informação relativa ao trânsito.

Ligar/desligar REG

Uma vez ativada a função AF, pode ser realizado o menu SEL para ativar ou desativar o modo de região geográfica na opção REG. Algumas estações mudam por um certo período de tempo os seus programas da transmissão normal para a transmissão regional. Em caso de ativação da função de região geográfica, o programa atualmente ouvido não será alterado.

Ativação/desativação de EON:

A função EON pode ser ativada/desativada no menu SEL. A função EON está ativada como pré-definida.

VISUALIZAÇÃO DE INFORMAÇÃO

Prima o botão DISP (9) para visualizar por 5 segundos a hora no monitor. Depois de passado este tempo, o monitor voltará a mostrar a informação.

AJUSTE DA HORA

(1) Configuração manual:

menu SEL. Existe a possibilidade de escolher o formato de 12 ou 24 horas.

Atenção: Em caso da seleção da região EUR (EUA ou LAT) na opção geográfica, o relógio está automaticamente configurado no formato de 24 (12). No entanto, se quisermos usar o formato de 12 (24) na região EUR (EUA ou LAT), teremos de formatar obrigatoriamente o relógio.

Prima e mantenha premido por 2 segundos o botão DISP. O valor da hora começará a piscar. Prima o botão para selecionar o valor das horas. Prima por um instante o botão DISP para alterar o valor dos minutos. Pode igualmente usar o botão / para selecionar o valor dos minutos.

Depois, volte a premir o botão DISP para confirmar.

(2) Sincronização da hora de acordo com a estação RDS:

Tal função permite receber a transmissão da estação RDS de boa qualidade (o símbolo AF no LCD não está a piscar). Passados uns minutos, a hora está sincronizada de acordo com o valor correto transmitido pelos sinais da estação. (Atenção: Algumas estações RDS não têm esta funcionalidade).

MOSTRADOR LCD

Permite visualizar no LCD a frequência atual e as funcionalidades ativadas.

ENTRADA AUXILIAR

O aparelho pode ser ligado a um reprodutor portátil através da entrada AUX IN (11). Pressione o botão SRC para selecionar o modo AUX quando ao aparelho já tiver sido ligada uma fonte externa do sinal.

FUNÇÃO DE RESET

O botão RESET (21) deve ser premido com

a ponta de uma caneta ou um pedaço de metal fino.

O botão RESET é ativado pelos seguintes motivos:

• Depois da instalação inicial do aparelho quando toda a cablagem já foi ligada.
• Quando nenhum botão funcional.
• No MASTER aparece o significado de erro.

Atenção: Premindo o botão RESET (21) não levará ao funcionamento do aparelho. Utilize um tampão de algodão embebido em álcool isopropílico para limpar a entrada no painel frontal.

MANUSEAMENTO DO RÁDIO

- SELEÇÃO DO MODO DE RÁDIO

Prima o botão SRC (4) para selecionar o modo de rádio. No visor aparecerá o modo do rádio, assim como a banda e a sua frequência memorizadas.

- SELEÇÃO DA BANDA DE RÁDIO

Depois de ativado o modo do rádio, prima o botão BAND (3) para selecionar a banda procurada.

A banda do rádio pode ser alterada na mesma ordem:

FM1 → FM2 → FM3 → MW1 (AM1) → MW2 (AM2)

frequências seguintes (no sentido ascendente e descendente) até ser encontrar a colocação desejada. Se durante 5 segundos ambos os botões não forem premidos, o rádio voltará ao modo de sintonização automática e no visor aparecerá a comunicação "AUTO".

- MEMORIZAÇÃO AUTOMÁTICA E "SCAN" DE PROGRAMAS

• Memorização automática
• Prima e mantenha premido por 2 segundos o botão TS (2) para que o rádio comece a procurar as frequências a partir de 87,5 MHz e verifique a qualidade do sinal ao terminar um ciclo de procura. A seguir algumas estações, com o sinal mais forte, serão memorizadas nos números de botões pré-definidos, relacionados com a banda FM3. O primeiro ciclo funciona no modo LOCAL (local) e procura estações com o sinal de receção mais forte. Se encontrar menos de 6 estações, o rádio realizará a segunda procura no modo LOCAL OFF.
• "Scan" de programas

Prima por um instante o botão TS (2) para fazer o scan das estações pré-selecionadas. O rádio parará por 5 segundos num dado número, pré-configurado, sem baixar o volume.

- SELEÇÃO DA ESTAÇÃO

Prima por um instante o botão ▶ (12) ou 8 para ativar a função de procura automática. O rádio procurará automaticamente a estação (no sentido ascendente e descendente). Prima e mantenha premido o botão por 2 segundos antes

Prima e mantenha premido por 2 segundos um dos botões associados às estações de rádio memorizadas (1-6) para receber o sinal da mesma. A estação atualmente tocada está memorizada sob esse botão numérico. Prima por um instante o botão da estação memorizada (1-6) para ouvir diretamente o sinal transmitido desta estação e memorizado no número de programação associado.

MANUSEAMENTO DO RDS (RADIO DATA SYSTEM)

• O modo RDS é ajustado

na opção AF no menu do SYSTEM. Gire o botão audio para ativar ou desativar a função AF.

Depois de cada ativação da função AF, no visor aparecerá o símbolo "AF". O nome do programa está visualizado durante a receção do sinal da estação RDS.

O símbolo "AF" começa a piscar quando a qualidade do sinal transmitido se deteriorar.

No momento da receção do sinal de emergência, no visor aparecerá a comunicação "ALARME" e o nível da saída de som será automaticamente ajustado ao nível da saída pré-configurado - caso o controlo do volume de som tenha sido ajustado ao nível mínimo.

Manuseamento de programas regionais

Após a ativação da função AF na opção REG do menu do SYSTEM. Girar o botão audio permite ativar ou desativar a função REG. Depois de desativada a função AF não é possível desativar a função REG.

Algumas estações mudam por um certo período de tempo os seus programas da transmissão normal para a transmissão regional. Em caso de ativação da função de região, o programa atualmente ouvido não será alterado. Depois de desativada a função de região geográfica, será possível passar a receber o sinal transmitido da estação regional.

- Audição de informação relativa ao trânsito

A alteração da posição do botão audio na posição TA do menu do sistema permitirá ativar ou desativar a função TA.

A seleção do modo TA permite receber a informação relativa ao trânsito:

Se o aparelho funcionar no modo CD (MP3) ou AUX, será feita a comutação temporária para o modo de rádio.

Se a função EON detetar informação relativa ao trânsito noutro programa, o aparelho comutará temporariamente para a estação relacionada com a função EON.

Se o volume de som se encontrar abaixo do valor do limiar, será aumentado até este valor.

A ativação do modo TA causa a ativação da função TA para um segmento singular. Na hora de receção do sinal da estação TP, a função TP será ativada para um segmento singular.

Função de interrupção TA

A comutação da função TA para STOP anula a receção da informação atual relativa ao trânsito (a opção TA no menu RDS possui

apenas as funções de ativar/desativar quando não é ouvida nenhuma estação). Em caso de receção da estação TA, uma opção adequada TA no menu aparece com as opções ligar/stop/desligar. No entanto, isso não leva à desativação do modo TA.

Pode igualmente ocorrer a comutação acidental para o modo EON TA quando a informação EON TA já era recebida na estação atualmente selecionada e o rádio entrou no modo de receção do sinal para a estação EON, mas a distância demasiado grande da estação EON impede a receção do sinal. Nesta situação, o rádio voltará a tocar a estação atualmente selecionada. O exemplo acima demonstra a situação em que o utilizador ouve um programa inadequado ou ocorreu uma ativação instantânea do modo de silenciador. Os dados utilizados pela função RDS são PI, PS, AF, TP, TA, EON e PTY.

PS: Nome do programa

Nome da estação aparece em forma de caracteres alfanuméricos.

AF: Frequências alternativas

Lista das frequências de estações que emitem o mesmo programa.

TP: Identificação do programa com a informação sobre o trânsito

Dados de identificação provenientes das estações que emitem a informação relativa ao trânsito.

TA: Identificação de informação sobre o trânsito

Dados de identificação que sinalizam a emissão ou a não emissão de informação relativa ao trânsito.

EON: Informação sobre programas de outra colocação

Informação transmitida nas funções PI, AF, TP, TA, etc. relativa a outros programas emitidos por outras estradas que não a atualmente ouvida.

MANUSEAMENTO DO REPRODUTOR USB

A porta USB (10) fica no painel frontal do aparelho. Serve para ligar os controladores USB (10).

Uma vez inserido na porta o dispositivo USB, o aparelho procurará os ficheiros MP3/WMA nele gravados e começará a reproduzi-los.

Se o dispositivo USB já está instalado no controlador, prima o botão SRC (4) até no mostrador aparecer o símbolo do modo USB.

SELEÇÃO DE FICHEIROS

Prima o botão (8) ou (12) para

saltar para um ficheiro anterior ou seguinte. No mostrador aparecerá o número do ficheiro.

Prima e mantenha premido o botão (12) ou (8) para avançar ou recuar os

ficheiros. Ao libertar um dado ficheiro, começará a reprodução.

PARAGEM DA REPRODUÇÃO

Prima o botão (19) para parar a reprodução. Volte a premir este botão para continuar a reprodução.

REPRODUÇÃO COM SCAN DE TODOS OS FICHEIROS

Pressione o botão SCN (18) para reproduzir os primeiros segundos de cada ficheiro. Volte a premir este botão para parar a reprodução com scan e continue a reprodução normal.

FUNÇÃO DE REPETIÇÃO

Existem três variantes de repetição:

RPT all---RPT folder---RPT one (respectivamente: Repetir todos -> Repetir pasta -> Repetir um ficheiro)

Pressione o botão RPT (17) para selecionar uma variante.

RPT all: Repete todos os ficheiros.

RPT folder: Repete todos os ficheiros da pasta.

RPT one: Repete uma música.

REPRODUÇÃO ALEATÓRIA DE TODOS OS FICHEIROS

Prima o botão RDM (16) para reproduzir todos os ficheiros na ordem aleatória. Volte a premir este botão para desativar a função da reprodução aleatória.

SELEÇÃO DE PASTA NO SENTIDO ASCENDENTE/DESCENDENTE

Prima o botão DIR- (15) ou DIR+ (14), para ir para uma pasta inferior ou superior. Os botões DIR- (15) ou DIR+ (14) não ativarão nenhuma função se o disco com os ficheiros MP3 não contiver nenhuma pasta.

SELEÇÃO DE FICHEIROS ATRAVÉS DO BOTÃO AS/PS

Prima o botão AS. Isto ativará o modo de "procura do número do ficheiro". Gire o botão (6) para selecionar o número do ficheiro desejado e a seguir prima o botão (6) para confirmar a sua seleção. O aparelho procurará um ficheiro selecionado e começará a reproduzi-lo. É também possível procurar os ficheiros diretamente através dos botões numéricos:

M1-M6: 1-6

BANDA (BAND): 7

:8

▶:9

DISP:0.

Em caso de seleção do número do ficheiro, o aparelho esperará alguns segundos pelo botão (6). Depois de passados alguns segundos, o aparelho procurará o ficheiro mesmo que o botão (6) não tenha sido premido.

Atenção:

1. O aparelho suporta apenas os dispositivos USB padronizados homologados pela Microsoft.
2. O reprodutor USB MP3 não é um dispositivo padronizado, o que quer dizer que muitas marcas e importantes modelos têm os seus próprios padrões. Portanto, o aparelho não suportará todos os reprodutores MP3.
3. Em caso de ligação de um reprodutor MP3 dotado de uma pilha normal (não sendo um acumulador), primeiro a pilha deve ser retirada do reprodutor e o mesmo pode ser ligado ao dispositivo USB. Caso contrário, pode ocorrer o rebentamento da pilha.

ATENÇÃO

Não se deve ligar o reprodutor ao aparelho principal se no dispositivo USB foram gravados ficheiros importantes. O manuseamento incorreto do

reprodutor pode levar à perda dos mesmos. A nossa Empresa não assume responsabilidade pela perda destes dados.

MANUSEAMENTO DO TF

A porta TF (22) encontra-se no painel frontal do aparelho.

Uma vez ligado o cartão TF à porta TF, o aparelho procurará os ficheiros MP3/WMA nele gravados e começará a reproduzi-los. Este mecanismo funciona de modo igual à operação de reprodução de MP3/WMA acima descrita.

No caso de operação noutro modo, premir o botão SRC (4) permitirá passar ao modo SD.

MODOS DE DESCODIFICAÇÃO DE MP3/WMA SUPORTADOS

O aparelho principal suporta os seguintes modos de descodificação dos ficheiros MP3/WMA (Windows Media Audio).

Padão	Veloculdade de transmissão de dados (kB/s)	Modos suportados
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Estéreo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Estéreo

O modo USB suporta:

1. Pasta: 500 máx.
2. Ficheiro: 999 máx.
3. Profundidade da pasta: 8 níveis
4. Tamanho: 32 GB

ATENÇÃO

Não se deve ligar o dispositivo USB ou o

cartão TF ao aparelho principal se neles foram gravados ficheiros importantes. Não se deve igualmente reproduzir os discos CD-R/RW que têm gravados ficheiros importantes. O manuseamento incorreto do reprodutor pode levar à perda dos dados. A nossa empresa não assume responsabilidade pela perda destes dados.

MANUSEAMENTO DO BLUETOOTH*)

PRÉ-EMPAREIHAMENTO DE DISPOSITIVOS NO MODO BLUETOOTH

(i) Em caso da utilização da função Bluetooth, verifique se o seu telemóvel suporta esta função. (ii) Diferentes tipos de telemóveis utilizam diferentes parâmetros de potência de emissão. Recomenda-se que a distância entre o telemóvel e o aparelho não seja superior a 3 m, permitindo-se assim assegurar uma melhor qualidade da ligação. Não se devem colocar quaisquer elementos metálicos ou obstáculos na faixa de emissão entre o telemóvel e o aparelho.

EMPAREIHAMENTO

1) Selecione a opção de configuração de Bluetooth 2) do seu telemóvel. (A informação relativa à utilização do dispositivo USB poderá encontrar nas instruções juntas ao seu telemóvel). 2) Na lista visualizada no telemóvel, procure a opção "CARKIT" (kit de automóvel).

Selecione "BP 170 BT" e a seguir introduza a senha "0000". Se a mesma for querida.

3) Uma vez emparelhados os dispositivos, no visor LCD aparecerá o símbolo BT.

- Receção/ rejeição de chamadas

Para receber uma chamada telefónica prima o botão. Premindo o botão rejeitará a chamada.

Terminar chamada

Depois de acabar a chamada, prima o botão

, para se desligar.

• Consulta da lista telefónica/ chamadas atendidas/ realizadas/ não atendidas (refere-se aos telemóveis com o sistema Android e iPhones)

Prima o botão SRC para que no visor apareça a comunicação "PHONE" (telefone). Prima o botão para que no visor apareça a comunicação "BOOK" (lista telefónica). Premindo seguidamente o botão serão visualizadas, respetivamente, as seguintes opções:

BOOK---RECEIVED---DIALED---MISSED---PHONE (Lista telefónica -> Chamadas atendidas -> Chamadas realizadas -> Chamadas não atendidas -> Telefone)

Premindo o botão ou em cada destas opções permitirá a consulta dos números que a elas foram associados.

Atenção: Após a primeira ligação ao rádio, no seu telemóvel aparecerá a informação relativa à referida ligação. Terá de autorizar e premir "YES" (Sim) para confirmar.

(Atenção: É importante que o número de telefone esteja gravado na memória do telefone e não no cartão SIM).

Realização da chamada

1) Realização de chamadas através de introdução manual do número de telefone

Prima o botão SRC para que no mostrador apareça a comunicação "PHONE" (telefone).

Prima e mantenha premido o botão

O mostrador LCD estará completamente vazio. Agora podes inserir o número de telefone e premir o botão para confirmar a seleção do número introduzido. (Atenção: Em caso de introdução de um número

incorreto, prima o botão anular

No painel frontal estão situados os botões 1-6 e os botões 0/7/8/9/*/# aos quais foram associadas as seguintes funções:

0: Botão de visualização (DISP)

7: EQ:

8:

9:

*: Prima e mantenha premido por 2 segundos o botão (5).

: Prima e mantenha premido por 2 segundos o botão (6).

1) Realização de uma nova chamada telefónica

Prima o botão SRC para que no mostrador apareça a comunicação "PHONE" (telefone). Prima e mantenha premido o botão por 2 segundos, para voltar a selecionar o último número de telefone.

2) Chamada para o número constante da lista telefónica/ chamadas atendidas/ realizadas/ não atendidas (refere-se aos telemóveis com o Sistema Android e iPhones)

• Passe à opção "Consulta da lista telefónica/ chamadas atendidas/

realizadas/ não atendidas" e a seguir selecione o número de telefone procurado. Prima o botão para selecionar o número.

Atenção: Se no seu telemóvel se encontrarem dois (2) cartões SIM, durante a realização da chamada telefónica através do painel frontal do aparelho será selecionado o cartão pré-definido (ou surgirá o pedido para definir o cartão do qual será realizada a chamada).

- Transferência de chamadas telefónicas entre o telemóvel e o aparelho

No modo de chamada pode ser premido o botão (20) para transferir a chamada entre o telefone e o rádio.

- Transmissão de som através de Bluetooth (função A2DP)

Prima o botão SRC (4) para que no visor apareça a comunicação "PHONE" (telefone). A seguir ligue o reprodutor de música no telemóvel para iniciar a reprodução de uma dada música. O som é transmitido pelo altifalante integrado no

dispositivo. Prima o botão (19) que se encontra no painel frontal para parar/continuar a reprodução da música. Prima o botão (12) ou (8) para selecionar a música seguinte/anterior.

Ligar/desligar Bluetooth

Prima e mantenha premido por 2 segundos o botão SRC para ligar/desligar o dispositivo Bluetooth.

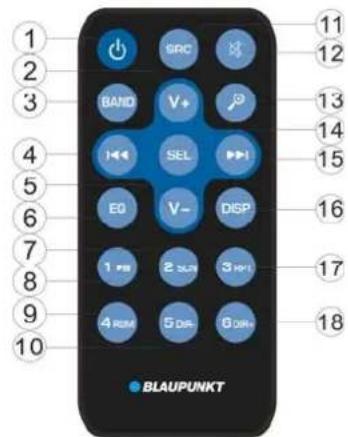

BOTÕES FUNCIONAIS DE COMANDO

1. Botão de ligar/desligar alimentação
2. VOL+: Botão de aumentar o volume de som.
3. BAND: Permite selecionar a banda FM1/FM2/FM3/MW1/MW2 no modo de RÁDIO.
4. : No modo de RÁDIO: Prima por um instante para procurar as funções no sentido descendente. Prima e mantenha premido para desligar manualmente. No modo MP3/WMA: Prima por um instante para passar um ficheiro para trás. Prima e mantenha premido para recuar rapidamente.
5. VOL-: Botão de diminuir o volume do som.
6. EQ: Botão de equalizar o som.
7. 2 SCN: No modo de RÁDIO: Nível 2. Ver Página 11 - MEMORIZAÇÃO DA ESTAÇÃO. No modo MP3/WMA: Prima para ligar/desligar a função de
8. 1 No modo de RÁDIO: Nível 1. (Ver Página 11). No modo MP3/WMA: Prima para parar/continuar a reprodução.
9. 4 RDM: No modo de RÁDIO: Nível 4. (Ver Página 11). No modo MP3/WMA: ativação/desativação da função de reprodução aleatória.
10. 5 DIR-: No modo de RÁDIO: Nível 5. (Ver Página 11). No modo MP3/WMA: Prima para voltar à pasta anterior. É o botão se no aparecido foi ativado o modo Bluetooth.*
11. SRC: É a função SRC (fonte do som).
12. Prima para ativar o silenciador/restituir o som.
13. No modo de RÁDIO: É a função TS (ver Página 11). No modo MP3/WMA: É a função de procura. (Ver Página 1) No modo BT: É responsável pela função descrita na página 14: realização de chamada Telefônica.
14. SEL: é igual à do botão MENU. Ver Página 9.
15. : No modo de RÁDIO: Pressione por um instante para procurar uma estação. Prima e mantenha premido, prima para encontrar a estação manualmente.

INFORMAÇÃO GERAL

Exigências relativas à alimentação elétrica: Corrente contínua 12 V, terra negativo

Dimensões da base de fixação: 178 (compr.) x 97 (larg.) x 50 (alt.)

Controlo de sons puros

• Graves (a 100 Hz): ±10 dB
• Agudos (a 10 kHz): ±10 dB
• Potência máxima de saída: 4X40 W
• Consumo de energia: 10 A (máx.) (diz respeito à versão com a alimentação normal)

RÁDIO

FM
Intervalo de frequências	de 87,5 a 108 Mhz
IF		10,7 MHz
Sensibilitade (S/N=30 dB)		4 μV
Separação de canais estéreo	>25 dB
	AM (MW)
Intervalo de frequências		de 522 a 1620 kHz
IF	450 kHz
Sensibilitade (S/N=20 dB)	36 dBuV

Verifique as ligações de cabos antes de verificar a lista de controlo. Consulte o representante do fabricante mais próximo, caso depois de verificar a lista de controlo qualquer problema continue a existir.

Sintoma	Causa	Solução
Falta de alimentaçãoética.	Não foi ligada a igniação do automóvel.	Coloque a chave da igniação na posicao "ACC", se a alimentação foi ligada ao circuito auxiliar do automóvel e o motor não tem roações.
	O fusível está queimado. Substitua o fusível.
Não se pode insertir ouutar o disco.	No reprodutor já se encontra um disco.	Primeiro retire o disco do reprodutor e(before insira um novo.
	O disco foi insertido na posicao incorreta.	Insira o disco de modo a que as inscrições se encontrar em cima.
	O disco compacto está sujo ou danIFICado.	Limpe o disco ou tente reproducir除外.
	A temperatura dentro do veiculo está demasiado alta.	Arrefeca o veiculo ou espere até a temperatura voltar ao normal.
	Existência de vapor condensado.	Deixe o reprodutor desligado por circa de uma hora e tente novamente.
Não há som.	Foi selecionado o volume minimo.	Adapte o volume ao nível desejado.
	Os cabos não foram corretamente ligados.	Verifique a ligação de cabos.
Interferências na reprodução dosom.	O ângulo de fixação do aparecido é superior a 30 graus.	Ajuste o ângulo de modo a ser inferior a 30 graus.
	O disco compacto está sujo ou danIFICado.	Limpe o disco ou tente reproducir除外.
Os botões operacionais não functionam.	O microcomputador integrado funciona de modo incorreto devido ao rúid.	Pressione o botão de RESET.O pailen frontal foi incorretamente fixado.
O rádio não funciona. A funcao de seleção automática de estações da roução não funciona.	Não foi ligado o cabo de antenna.	Ligue cuidadosamente o cabo de antenna.
	O sinal é demasiado frac. Sintonize a estação de modo manual.
