Bologna 170 - Bilradio BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Bluetooth-bilradio med USB, TF och AUX-ingång
Märke	Blaupunkt
Modell	Bologna 170
Mått för monteringsstöd	178 (bredd) x 97 (djup) x 50 (höjd) mm
Strömförsörjning	Likström 12 V, negativ pol jordad
Strömförbrukning	10 A (max)
Maximal uteffekt	4 x 40 W
FM-radiofrekvensområde	87,5 till 108 MHz
AM-radiofrekvensområde (MW)	522 till 1620 kHz
FM-känslighet (S/N=30 dB)	4 μV
AM-känslighet (S/N=20 dB)	36 dBμV
FM-stereoseparation	Mer än 25 dB
Tonkontroll - Bas (vid 100 Hz)	±10 dB
Tonkontroll - Diskant (vid 10 kHz)	±10 dB
Ljudformat som stöds	MP3, WMA
Anslutningar	USB, TF (microSD), AUX-ingång 3,5 mm, Bluetooth, radioantenn
Bluetooth-funktioner	Handsfree (samtal), ljudströmning A2DP
RDS	AF, TA, TP, EON, REG, PTY
Equalizer	Förinställningar: CLASSICS, ROCK, POP, FLAT, EQ OFF + XBASS
Avtagbar frontpanel	Ja, med upplåsningsknapp
Återställning	RESET-knapp (pennspets)
Underhåll och rengöring	Rengör frontpanelens kontakter med en bomullspinne doppad i isopropylalkohol
Säkerhet	Skyddssäkring (kontrollera om enheten inte slås på)

Vanliga frågor - Bologna 170 BLAUPUNKT

Hur återställer jag Blaupunkt Bologna 170 bilradion?

Använd en pennspets eller ett spetsigt metallföremål för att trycka på RESET-knappen (21) på framsidan. Detta är nödvändigt efter första installationen, vid funktionsfel eller om skärmen visar ett fel.

Hur parkopplar jag min telefon via Bluetooth med bilradion?

Aktivera Bluetooth på din telefon, tryck sedan på SRC-knappen på bilradion för att välja PHONE-läget. I listan över enheter på din telefon, välj BP 170 BT och ange koden 0000 om det efterfrågas. Skärmen visar BT-symbolen när den är ansluten.

Hur ställer jag in klockan på Blaupunkt Bologna 170?

Tryck och håll ner DISP-knappen i 2 sekunder tills timmen blinkar. Använd ◀ eller ▶ för att ställa in timmen, tryck sedan kort på DISP för att gå till minuter. Använd ◀ eller ▶ för minuter, bekräfta sedan med DISP.

Vad gör jag om bilradion inte slås på?

Kontrollera först att bilens tändning är i ACC-läge. Om strömförsörjningen är korrekt kan säkringen vara trasig. Byt ut den mot en säkring med samma värde. Om problemet kvarstår, kontakta en återförsäljare.

Hur sparar jag manuellt en radiostation?

Ställ in önskad station, tryck och håll sedan ner en av sifferknapparna (1-6) i 2 sekunder för att spara stationen. För att återkalla stationen, tryck kort på motsvarande knapp.

Hur aktiverar jag trafikinformation (TA)?

I RDS-menyn, vrid ljudreglaget för att gå till TA-positionen. Tryck för att aktivera eller inaktivera funktionen. När TA är aktiv växlar bilradion automatiskt till trafikmeddelanden även i USB- eller AUX-läge.

Vilka ljudfilsformat stöds via USB eller TF?

Bilradion stöder MP3- och WMA-filer (Windows Media Audio). Maximal kapacitet är 32 GB, med högst 999 filer och 500 mappar, på 8 nivåers djup.

Hur tar jag bort den avtagbara frontpanelen?

Tryck på upplåsningsknappen (5) på frontpanelen för att lossa den. Förvara den på en säker plats för att undvika stöld. Rengör regelbundet kontakterna med en bomullspinne doppad i isopropylalkohol.

Hur använder jag slumpmässig uppspelning (RDM)?

I USB- eller TF-läge, tryck på RDM-knappen (4) för att aktivera slumpmässig uppspelning av alla filer. Tryck igen för att inaktivera.

Vad gör jag om ljudet är distorderat eller svagt?

Kontrollera volyminställningen och bas/diskantnivåerna (BASS/TRE). Se till att enhetens monteringsvinkel inte överstiger 30 grader. Om problemet kvarstår, rengör skivan eller kontrollera kabelanslutningarna.

BRUKSANVISNING Bologna 170 BLAUPUNKT

Återställningsfunktion 90

Koppla om till radioläge. 91

Val av frekvens. 91

Val av station. 91

Att automatiskt spara och skanna program 91

Att manuellt spara station och hämta förkonfigurerade stationer. 91

RDS-hantering (Radio Data System). 92

Försäkran om överensstämmelse

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH försäkrar att denna produkt uppfyller grundläggande krav och andra relevanta bestämmelser i direktivet 2014/53/EG. Denna försäkran om överensstämmelse kan ses på Internet www.blaupunkt.com

Försäkran om överensstämmelse med direktivet om förnybara energikällor 2014/53/EG.

Försäkran om överensstämmelse med direktivet RoHS 2011/65/EG.

Garanti

Garantivillkoren kan laddas ner från www.blaupunkt.com

Garanti

Vid behov av garantireparation kan information om servicepartners som tillhandahåller sådana tjänster i ditt land hittas på

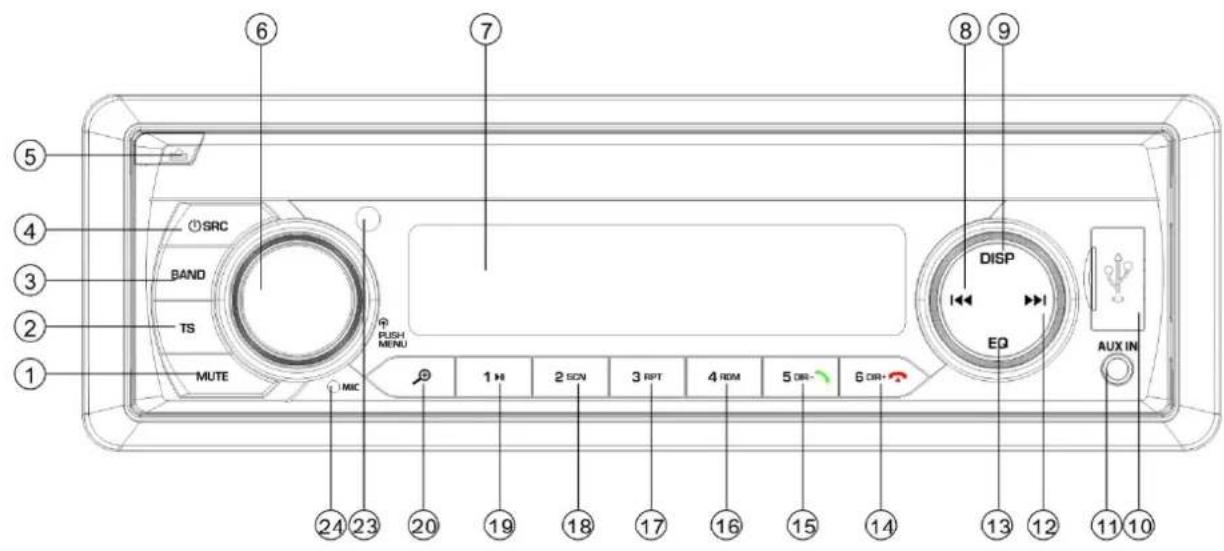

Knapparnas placering

1. MUTE-knapp (Ljudlös)
2. TS-knapp
3. Band-knapp (BAND)
4. SRC (källa) knapp
5. Lapp (Release panel)
6. Volym-/menyknapp (VOL/MENU)
7. LCD-display
8. knapp (SÖK BAKÅT)
9. Displayknapp (DISP)
10. USB-kontakt
11. AUX-IN-uttag
12. knapp (SÖK FRAMÅT) 13. Ljudjustering (EQ)
13. 6 DIR+/knapp*)
14. 5 DIR-/*knapp *)
15. 4 RDM-knapp (slumpvis sökning)
16. 3 RPT-knapp (upprepning)
17. 2 SCN-knapp (skanning)
18. 1 H-knapp
19. Knapp (sök MP3-filer)
20. RESET-knapp (återställning)
21. Fack för TF-kort
22. INFRARÖDSENSOR
23. MIKROFON

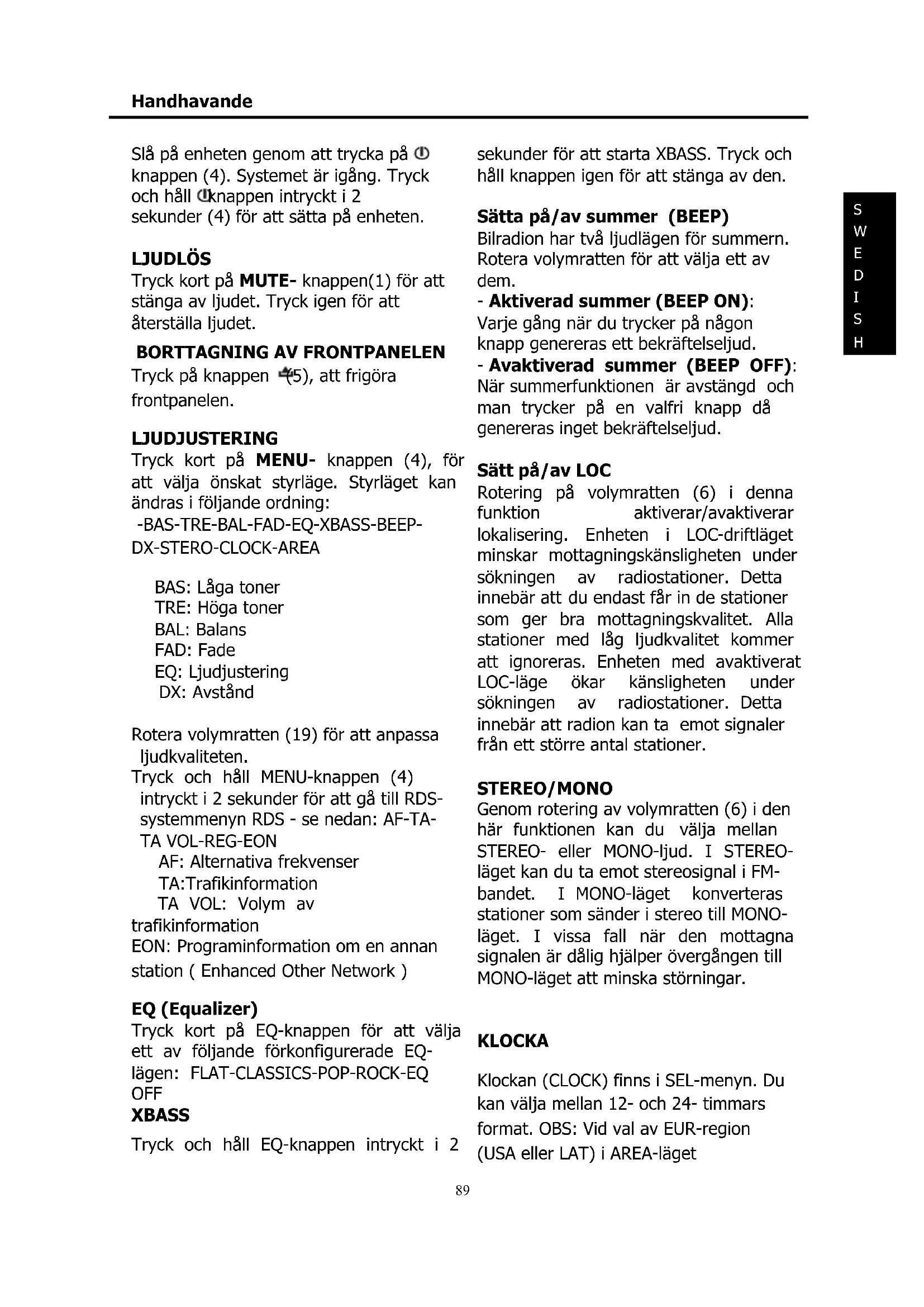

Slå på enheten genom att trycka på ①-knappen (4). Systemet är igång. Tryck och håll knappen intryckt i 2 sekunder (4) för att sätta på enheten.

LJUDLÖS

Tryck kort på MUTE-knappen (1) för att stänga av ljudet. Tryck igen för att återställa ljudet.

BORTTAGNING AV FRONTPANELEN

Tryck på knappen (5) för att frigöra frontpanelen.

LJUDJUSTERING

Tryck kort på MENU-knappen (4) för att välja önskat styrläge. Styrläget kan ändras i följande ordning: -BAS-TRE-BAL-FAD-EQ-XBASS-BEEP-DX-STEREO-CLOCK-AREA

BAS: Låga toner

TRE: Höga toner

BAL: Balans

FAD: Fade

EQ: Ljudjustering

DX: Avstånd

Rotera volymratten (19) för att anpassa ljudkvaliteten.

Tryck och håll MENU-knappen (4) intryckt i 2 sekunder för att gå till RDS-systemmenyn RDS - se nedan: AF-TA-TA VOL-REG-EON

AF: Alternativa frekvenser

TA: Trafikinformation

TA VOL: Volym av

trafikinformation

Tryck kort på EQ-knappen för att välja ett av följande förkonfigurerade EQ-lägen: FLAT-CLASSICS-POP-ROCK-EQ OFF

XBASS

Tryck och håll EQ-knappen intryckt i 2

sekunder för att starta XBASS. Tryck och håll knappen igen för att stänga av den.

Bilradion har två ljudlägen för summern. Rotera volymratten för att välja ett av dem.

-Aktiverad summer (BEEP ON):

Varje gång när du trycker på någon knapp genereras ett bekräftelseljud.

• Avaktiverad summer (BEEP OFF): När summerfunktionen är avstängd och man trycker på en valfri knapp då genereras inget bekräftelseljud.

Sätt på/av LOC

Rotering på volymratten (6) i denna funktion aktiverar/avaktiverar lokalisering. Enheten i LOC-driftläget minskar mottagningskänsligheten under sökningen av radiostationer. Detta innebär att du endast får in de stationer som ger bra mottagningskvalitet. Alla stationer med låg ljudkvalitet kommer att ignoreras. Enheten med avaktiverat LOC-läge ökar känsligheten under sökningen av radiostationer. Detta innebär att radion kan ta emot signaler från ett större antal stationer.

STEREO/MONO

Genom rotering av volymratten (6) i den här funktionen kan du välja mellan STEREO- eller MONO-ljud. I STEREO-läget kan du ta emot stereosignal i FM-bandet. I MONO-läget konverteras stationer som sänder i stereo till MONO-läget. I vissa fall när den mottagna signalen är dålig hjälper övergången till MONO-läget att minska störningar.

KLOCKA

Klockan (CLOCK) finns i SEL-menyn. Du kan välja mellan 12- och 24-timmars format. OBS: Vid val av EUR-region (USA eller LAT) i AREA-läget

(geografiskt område) kommer klockan att automatiskt ställas in för formatet 24 (12). Om man i sin tur vill använda formatet 12 (24) i EUR-regionen (USA eller LAT) måste klockan formateras om.

AREA OMRÅDE (AREA)

Efter att ha startat denna funktion genom att rotera volymratten kan du välja mellan områden som Europa / USA / LAT (Latinamerika).

Volym av trafikinformation (TA)

Denna funktion gör det möjligt att definiera minimal volym för mottagen trafikinformation. Justeringsområdet är 10-43. Standardvärdet är 21. Vrid volymratten för att justera volymen för trafikmeddelanden.

Sätt på/av REG

Vid aktiverad AF-funktion kan den sättas på och av i REG-läget i systemmenyn. Vissa radiostationer förändrar under en viss tid sitt program från normal sändning till regional sändning. Vid aktiverad geografisk region förblir det program som man nu lyssnar på oförändrat.

Sätt på/av EON

EON-funktionen kan aktiveras eller avaktiveras i SEL-menyn. EON-funktionen är aktiverad som standard.

VISA INFORMATION

VISNING AV INFORMATION

Tryck DISP-knappen (9) i 5 sekunder för att visa tid på displayen. När denna tid har löpt ut återgår displayen till visning av information.

TIDSINSTÄLLNING

(1) Manuell konfiguration:

Tryck och håll DISP-knappen intryckt i 2 sekunder. På så sätt börjar timindikeringen att blinka. Tryck på knappen ▸ /14 för att ändra timmar. Tryck kort på DISP för att ändra minuter. Man kan också använda knappen ▸ /44 för att justera minutvärdet. Tryck sedan på DISP-knappen igen för att bekräfta.

(2) Tidsynkronisering med RDS-station:

Möjliggör mottagning av en RDS-station som sänder signal med god kvalitet (AF-symbolen i displayen blinkar inte). Några minuter senare synkroniseras tiden med rätt tidsvärde som sänds tillsammans med signalen från stationen. (NOTERA: Ingen RDS-station har denna funktion).

LCD-DISPLAY

Visar aktuell frekvens och aktiverade funktioner.

EXTRAINGÅNG

Enheten kan anslutas till en bärbar spelare via AUX IN-uttag (11). Tryck på SRC-knappen för att gå till AUX-läget när en extern ljudkälla är ansluten till enheten.

ÅTERSTÄLLNINGSFUNKTION

RESET-knappen (21) måste aktiveras med hjälp av ett pennstift eller en smal metallpinne.

RESET-knappen används i följande situationer:

• Efter den första installationen av enheten, när hela kablaget är anslutet.
• När ingen funktionsknapp fungerar.

-När något fel uppstår i displayen.

OBS: När tryckning på RESET-knappen (21) inte återställer enheten. Använd bomullstuss indränkt i isopropylalkohol för att torka öppningen i frontpanelen.

HANTERING AV RADION

- OMKOPPLING TILL RADIOLÄGE

Tryck på SRC-knappen (4) för att välja radioläget. Displayen visar radioläge och ett band som lagrats i minnet samt dess frekvens.

SELECTION AV FREKVENS

VAL AV FREKVENS

I radioläget tryck på BAND-knappen (3) för att välja det band du söker. Frekvensband kan ändras i följande ordning:

→ FM1→ FM2→ FM3→ MW1(AM1)→ MW2(AM2)

VAL AV STATION

Tryck kort på [22) eller (8) knappen för att starta automatisk sökning. Radion kommer automatiskt att söka efter station (upp och ner). Tryck och håll knappen intryckt i 2 sekunder tills displayen visar meddelandet "MANUAL" (manuellt läge) som indikerar övergången till manuell inställning. I detta läge kan man röra sig gradvis mellan nästföljande frekvenser (upp och ner) tills en radiostation hittas. Om ingen knapp trycks inom 5 sekunder kommer radion att automatiskt återgå till inställningsläget och displayen visar "AUTO".

ATT AUTOMATISKT SPARA OCH SKANNA PROGRAM

Tryck och håll TS-knappen (2)

intryckt i 2 sekunder tills radion

börjar sökningen från frekvensen 87,5 MHz och kontrollerar signalstyrkan tills den enkla sökcykeln slutförs. Sedan sparas några stationer med starkaste signal under standardsifferknapparna bundna till FM3-frekvensen. Den första sökningen fungerar i LOCAL-läge (lokalt) och söker efter stationer med den starkaste mottagningssignalen. Om radion inte hittar 6 stationer utför radion den andra omgången av sökningen men med avstängt lokaltläge (LOCAL OFF).

-Programskanning

Tryck kort på TS-knappen (2) för att skanna de förinställda stationerna. Radion stannar i fem sekunder vid ett förkonfigurerat nummer utan att dämpa ljudet.

ATT MANUELLT SPARA STATIONER OCH HÄMTA FÖRKONFIGURERADE STATIONER

Tryck och håll in en av knapparna som tilldelats de lagrade radiostationerna (1-6) i 2 sekunder för att ta emot dess signal. Stationen som nu spelas lagras i minnet under en viss sifferknapp. Tryck kort på en av de förprogrammerade knapparna (1-6) för att direkt lyssna på signal som sänds från den station och som lagrats under den tilldelade programmeringsknappen.

RDS-HANTERING (RADIO DATA SYSTEM)

RDS-läget ställs

in i AF-läget i systemmenyn. Rotera volymratten för att aktivera och avaktivera AF-funktionen.

Varje gång AF-funktionen aktiveras visas "AF"-symbolen i displayen.

Programnamnet visas medan signal från en RDS-station tas emot.

"AF"-symbolen börjar blinka när kvaliteten av den sända signalen försämras.

Vid mottagande av en larmsignal visas meddelandet "ALARM" i displayen och nivån av ljudutgången anpassas automatiskt till förkonfigurerad nivå - om ljudstyrkan är inställd på minimal nivå.

REG-funktionen aktiveras eller avaktiveras genom att volymratten roteras. När AF-funktionen stängs av är det inte möjligt att inaktivera REG-funktionen.

Vissa radiostationer ändrar under en viss tid sitt program från normal till regional sändning. Vid passage av geografisk region blir det program som nu lyssnas på oförändrad. Efter avaktivering av geografisk region kan du gå till mottagningssignal som sänds från den regionala stationen.

Lyssna på trafikinformation

I TA-läget kan TA-funktionen aktiveras eller avaktiveras genom rotering av volymratten. Efter aktivering av TA-läget kan du ta emot trafikinformation: När enheten är i CD-(MP3-) eller AUX-läge slås den tillfälligt om till radioläget. Om EON-funktionen upptäcker närvaro av trafikinformation i ett annat program, kommer enheten växlas tillfälligt till en station som är kopplad till EON-funktionen.

Om ljudnivån ligger under standardvärde höjs den till det värdet. Aktivering av TA-läget aktiverar TA-funktionen endast för ett enkelt segment. När signal från en TP-station tas emot

Funktion med störande av trafikinformation

Byte till funktionen TA-funktionen till STOP avbryter mottagning av aktuell trafikinformation (TA-läge i RDS-menyn - tillgängliga val - på/av, om det inte emottas någon TA-station). När en TA-station tas emot visas alternativ som: (på/stopp/av) i lämplig TA-läge i menyn. Det kan också hända att EON TA-läget aktiveras oavsiktligt om EON TA-information tidigare mottagits från den nuvarande stationen och radion växlat till mottagning av signal från en annan EON-station men alltför långt avstånd från EON-stationen förhindrar signalmottagning. I detta fall kommer radion att återgå till den aktuella stationen. Ovanstående exempel visar vad som händer när användaren lyssnar på fel program eller om ljudet stängts av tillfälligt. Data som används av RDS-funktionen är PI, PS, AF, TP, TA, EON och PTY.

PS: Programnamn

Detta är ett namn på sändarstationen som anges med hjälp av alfanumeriska tecken.

AF: Alternativa frekvenser

Detta är en frekvenslista av sändarstationer som sänder samma program.

TA: Identifiering av trafikinformation. Dessa är identifieringsuppgifter som indikerar sändning eller mottagning av trafikinformation.

EON: Information om andra stationers program.

Denna information sänds i PI, AF, TP,

TA-funktion, osv. som hänför sig till andra program från andra stationer än den aktuellt mottagna stationen.

HANTERING AV USB-SPELARE

USB-kontakten (10) är placerad i frontpanelen. Denna kontakt (10) används för anslutning av USB-minnen. Efter anslutning av ett USB-minne kommer enheten att söka efter MP3/WMA-filer som lagras på det och börjar spela upp dem. När ett USB-minne redan installerats i USB-porten, tryck på SRC-knappen (4) tills USB-läget visas i displayen.

VAL AV SPÅR/FIL

Tryck på (8) eller (12) knappen för att gå tillbaka till föregående spår/fil eller för att hoppa till nästa spår/fil. Displayen visar spår-/filnummer. Tryck och håll (12) eller (8) knappen för att snabbt bläddra bakåt eller framåt bland spåren/filerna. Uppspelningen återupptas när du släpper knappen.

Tryck på (19) för att pausa uppspelningen. Tryck på den igen för att fortsätta.

FÖRHANDSSPELA ALLA SPÅR/FILER

Tryck på SCN-knappen (18) för att spela de första sekunderna av varje spår/fil. Tryck på knappen igen för att stoppa förhandsvisningen och lyssna på önskat spår/fil.

UPPREPA SAMMA SPÅR/FIL

Tryck på RPT-knappen (17) för att upprepa uppspelningen av samma spår/fil. Tryck igen för att upprepa alla spår/filer.

Slumpvis uppspelning

Tryck på RDM-knappen (16) för att spela alla spår/filer i slumpmässig ordning. Tryck igen för att avaktivera slumpvis uppspelning.

VAL AV MAPP UPP/NED

Tryck på DIR-knappen (15) eller DIR + (14) för att välja föregående eller nästa mapp. DIR-knappen (15) eller DIR + (14) kommer inte att starta någon funktion om skivan med MP3/WMA-filer inte innehåller några mappar.

VAL AV FILER MED AS/PS-KNAPPEN

Tryck på AS-knappen. Detta startar läget för "sökning efter filnummer." Vrid ratten (6) för att välja önskat filnummer och tryck sedan på knappen (6) för att bekräfta valet. Enheten söker den valda filen och börjar spela upp den. Filer kan också sökas med hjälp av nummerknapparna:

M1-M6: 1-6

BAND: 7

: 8

: 9

DISP: 0.

När man väljer filnummer väntar enheten några sekunder på ratten (6). Efter några sekunder söker enheten efter den aktuella filen även om man inte har tryckt på knappen (6).

Obs:

1. Huvudenheten stödjer endast standard USB-minnen som är godkända av Microsoft.
2. USB MP3-spelare är ingen standardenhet, vilket innebär att olika märken och olika modeller av enheterna har sina egna standarder. Av denna anledning kan enheten inte stödja alla MP3-spelare.

Standard	Överführings-hastighet(kB/s)	Hantera de lagen
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stereo

enhet att inte stödja alla MP3-spelare.

1. När du ansluter en MP3-spelare utrustad med ett vanligt batteri (som inte är ett laddningsbart batteri) måste du först ta ut batteriet ur spelaren och sedan ansluta den till USB-porten. I annat fall kan detta leda till att batteriet sprängs sönder.

OBSERVERA

Anslut inte USB-spelare eller TF-kort till huvudenheten om du sparat viktiga filer på dessa. Spela inte upp CD-R/RW-skivor som innehåller viktiga filer. Felaktig hantering av spelaren kan leda till förlust av filer. Vårt företag tar inget ansvar för förlust av sådana uppgifter.

- MANUAL TF

I enhetens frontpanel finns ett TF-kortfack (22). Efter anslutning av ett TF-kort i TF-facket kommer enheten att söka efter lagrade MP3/WMA-filer och börja spela dem. Denna mekanism fungerar på samma sätt som tidigare som beskrivits i CD/MP3/WMA-läget. Om du arbetar i ett annat läge, tryck på SRC-knappen (4) för att möjliggöra övergången till SD-läge.

HANTERADE MP3/WMA AVKODNINGSLÄGEN

Huvudenheten stödjer följande avkodningslägen av MP3-/WMA-filer (Windows Media Audio).

USB-läget hanterar:

Anslut inte USB-spelare eller TF-kort till huvudenheten om du sparat viktiga filer på dessa. Spela inte upp CD-R/RW-skivor som innehåller viktiga filer. Felaktig hantering av spelaren kan leda till förlust av filer. Vårt företag tar inget ansvar för förlust av sådana uppgifter.

HANTERING AV BLUETOOTH*)

PARNING AV BLUETOOTH-ENHETER

(i) Om du använder Bluetooth-läge, kontrollera att din mobiltelefon stödjer Bluetooth-funktionen. (ii) Olika typer av mobiltelefoner har olika överföringsstyrka. Det rekommenderas att avståndet mellan mobiltelefonen och enheten inte överstiger 3 m, vilket garanterar den bästa kommunikationskvaliteten. Placera inga metallföremål eller hinder i vägen för överföringen mellan mobiltelefonen och enheten.

PARNING

1. Välj Bluetooth-konfigurationen på din mobiltelefon. (Information om Bluetooth-anslutningen, se telefonens bruksanvisning).
2. I mobiltelefonen (information om hantering av Bluetooth-anslutningar hittar du i telefonens bruksanvisning)
3. Listan som visas i telefonen ska

visa "CAR KIT" (bilset).

1. Välj "BP 170 BT" och mata in lösenordet "0000". Det kanske inte behövs något lösenord. Efter framgångsrik parning av enheterna visas BT-symbolen i displayen.

- Ta emot/avvisa inkommande samtal

Vid inkommande samtal, tryck på knappen för att besvara samtalet. Samtalet avvisas genom tryckning på knappen.

- Avsluta samtal

Efter samtalet, tryck på för att avsluta samtalet.

- Kontrollera telefonboken /listan med besvarade/ringda/missade samtal (för Android-telefoner och iPhone)

Tryck på SRC-knappen för att visa meddelandet "PHONE" (telefon) i displayen. Tryck

på knappen för att visa meddelandet "BOOK" (telefonbok). När knappen trycks upprepade gånger visas följande val i följd:

BOOK---RECEIVED---DIALED---MISSED---PHONE (Telefonbok-> Mottagna -> Ringda -> Missade -> Telefon)

Med knapparna kan du ange telefonnummer för var och en av dessa poster kontrolleras.

Observera: Efter första anslutningen visar mobiltelefonen information om att den är ansluten till bilradion.

Användaren måste ge sitt medgivande och trycka på "YES" (Ja) knappen för att bekräfta.

(OBS: Det är viktigt att telefonnummer sparas i telefonminnet och inte på SIM-kortet).

Att ringa ett samtal

1) Att ringa ett samtal genom att manuellt skriva in ett telefonnummer.

Tryck på SRC-knappen tills displayen visar meddelandet "PHONE" (telefon). Tryck och håll knappen intryckt.

LCD-displayen blir helt tom. Nu kan du ange ett telefonnummer och trycka på

knappen för att bekräfta det inmatade numret. (Obs! Om du anger fel nummer tryck på

knappen för att annullera felaktiga siffror.)

På frontpanelen är siffrorna 1-6 och knapparna 0 / 7 / 8 / 9 / * / # tilldelade följande funktioner:

0: Display (DISP)

7: EQ:

8:

9:

*: Tryck och håll knappen (5) intryckt i 2 sekunder.

: Tryck och håll knappen (6) i 2 sekunder.

1) Ring upp senaste numret

Tryck på SRC-knappen tills displayen visar meddelandet "PHONE" (telefon). Tryck och håll knappen i 2 sekunder för att ringa upp det senaste numret.

2) Att ringa ett nummer från telefonboken / samtal som tagits emot / ringda / missade samtal (för Android-telefoner och iPhone)

Gå till "Kontrollera telefonbok / mottagna / ringda / missade samtal" och välj sedan önskat nummer. Tryck på knappen för att välja ett nummer.

Obs: Om din mobiltelefon har två (2) SIM-kort, väljs standardkort vid samtal som rings med hjälp av frontpanelen (eller så visas meddelandet att välja SIM-kort som ska användas för varje samtal).

- Att överföra samtal mellan mobiltelefonen och enheten

Under ett samtal kan man trycka på knappen för att överföra samtalet från telefonen till radion.

- Ljudöverföring via Bluetooth (funktion A2DP)

visar meddelandet "PHONE" (telefon). Slå sedan på musikspelaren i telefonen för att börja spela en musikfil. Ljudet kommer att sändas via högtalaren i enheten. Tryck på knappen (19) som befinner sig på frontpanelen för att pausa / återuppta uppspelningen. Tryck på (12) eller knappen (8) för att välja nästa/föregående låt.

Anslut / koppla bort Bluetooth

Tryck och håll SRC-knappen intryckt i 2 sekunder för att aktivera/avaktivera Bluetooth-anslutningen.

FUNKTIONS- OCH STYRNINGSKNAPPAR

1. På-/av-knapp.
2. VOL+: Knapp för volymhöjning.
3. BAND: Val av frekvens FM1/FM2/FM3/AM1/AM2 i RADIO-läget.
4. I RADIO-läge: Tryck kort för att söka ner en funktion. Tryck för att stänga av manuellt. I CD/MP3/WMA-läget: Tryck kort för att hoppa till föregående spår/fil. Tryck och håll för att gå snabbt tillbaka.
5. VOL-: Knapp för att sänka volymen.
6. EQ: Knapp för equalizer.
7. 2 SCN: I RADIO-läget: Nummer 2. Se sida 11 - ATT SPARA EN STATION. I MP3/WMA-läget: Tryck på för att sätta på/av SKANNINGS-funktionen.
8. 1 I RADIO-läget: Nummer 1. Se sida 11 - ATT SPARA EN STATION. I MP3/WMA-läget: Tryck på för att stoppa/upprepa uppspelningen.
9. 4 RDM: I RADIO-läget: Nummer 4. Se sida 11 - ATT SPARA EN STATION. I MP3/WMA-läget: slumpvis uppspelning på/av.
10. 5 DIR-: I RADIO-läget: Nummer 5. Se sida 11 - ATT MANUELLT SPARA EN STATION OCH HÄMTA FÖRKONFIGURERADE STATIONER. I MP3/WMA-läget: Tryck på för att gå tillbaka till föregående mapp. Det tjänar som knapp när enheten fungerar i Bluetooth-läget.*
11. SRC: Knappen aktiverar SRC-funktionen (ljudkälla).
12. Tryck för att helt tysta ner/aktivera ljudet.
13. I RADIO-läget: Ansvarar för TS-funktionen (se sida 11).

I MP3/WMA-läget: Sökningsfunktion. (Se sida 12). I BT-läget: ansvarar för funktion som beskrivs på sida 14: ringa samtal.

1. SEL: Samma som för MENU-knappen. Se sida 9.
2. : I RADIO-läget: Tryck kort för att söka funktion. Tryck och håll för att manuellt hitta funktion.

ALLMÄN INFORMATION

Strömförsörjning: DC 12 V, minus ansluten till jord

Monteringsbasens mått 178 (B) x 97 (D) x 50 (H).

Tonkontroll

• Låga (vid 100 Hz): 10 dB ±
• Höga (vid 10 kHz): 10 dB ±
• Maximal uteffekt: 4 x 40 W
• Strömförbrukning: 10 A (max.) (För version med normal strömförsörjning)

RADIO

FM

Frekvensområde

från 87,5 till 108 MHz

IF

10,7 MHz

Känslighet (S/N = 30 dB) 4 µV

Stereokanalseparation > 25 dB

AM (MW)

Frekvensområde

från 522 till 1620 kHz

IF

450 kHz

Känslighet (S/N = 20dB)

36 dBuV

Kontrollera kabelanslutningarna innan du kontrollerar checklistan. Kontakta din närmaste återförsäljare om det fortfarande finns något problem efter kontroll av checklistan.

Symtom	Orsak	Lösning
Ingen ström.	Tändningen i bilen avständ. Fyta startnyckeln till "ACC"läget om strömförsörjningenär ansluten till hjälpkretsen i fordonet och motorn inte har{nögot varv.
	Trasig säkring. Byt säkring
Det går inte att sätta in eller mata ut en skiva.	Det finns redan en CD-skiva i spelaren	Ta ut skivan.FRAN spelaren och sätt in en annan.
	Skivan har sats in i fel öge. Sätt i skivan sö att texter finns påovansidan.
	CD-skivan År mycket smutsigeller skadad.	Rengör skivan erller prova enannan.
	För hög temperatur i bilen. Kylher bil erller vänta tillsomgivningstemperaturen ätergårtil det normala.
	Närvaron av kondenseradånga.	Låt spelaren vara frånslagen iungefär en timme och försökigen
Inget ljud.	Volym på ett minimum. Justeraudet till önskad nivå.
	Kablaget År inte korrekt anslutet.	Kontrollera kabelansluttingarna.
Ljudstörningar	Monteringsvinkel i,enhetenöverskrider 30 grader.	Ställ in vinkeln sö att det Årmindre än 30 grader.
	Skivan År mycket smutsigeller skadad.	Rengör skivan erller prova enannan.
De operativa knapparna fungerar inte.	Den inbyggda mikrodatorfungerar inte på grund avstörning	Tryck på Återställningsknappen (RESET).Frontpanelen har inte monterats inordentligt på plats.
Radion fungerar inte. Funktionenfor automatiskt stationsval fungerar inte.	Antennledningen har inte anslutits.	Anslut noggrant antennkabeln.
	Signalstyrkan År for svag. Väljstation manuellt.

Obstuga 102

I MP3 / WMA-läge: Tryck på tänd / släck SCANNING-funktionen.
