Produkttyp	Bluetooth-Autoradio mit USB, TF und AUX-Eingang
Marke	Blaupunkt
Modell	Bologna 170
Abmessungen des Montagehalters	178 (Breite) x 97 (Tiefe) x 50 (Höhe) mm
Stromversorgung	Gleichstrom 12 V, negativer Pol an Masse
Stromverbrauch	10 A (max)
Maximale Ausgangsleistung	4 x 40 W
FM-Radiofrequenzbereiche	87,5 bis 108 MHz
AM-Radiofrequenzbereiche (MW)	522 bis 1620 kHz
FM-Empfindlichkeit (S/N=30 dB)	4 μV
AM-Empfindlichkeit (S/N=20 dB)	36 dBμV
FM-Stereotrennung	Größer als 25 dB
Klangregelung - Bässe (bei 100 Hz)	±10 dB
Klangregelung - Höhen (bei 10 kHz)	±10 dB
Unterstützte Audioformate	MP3, WMA
Anschlüsse	USB, TF (microSD), AUX-Eingang 3,5 mm, Bluetooth, Radioantenne
Bluetooth-Funktionen	Freisprechen (Anrufe), Audio-Streaming A2DP
RDS	AF, TA, TP, EON, REG, PTY
Equalizer	Voreinstellungen: CLASSICS, ROCK, POP, FLAT, EQ OFF + XBASS
Abnehmbares Bedienteil	Ja, mit Entriegelungstaste
Reset	RESET-Taste (Kugelschreiberspitze)
Wartung und Reinigung	Reinigen Sie die Kontakte des Bedienteils mit einem in Isopropylalkohol getränkten Wattestäbchen
Sicherheit	Sicherung (überprüfen, wenn das Gerät nicht einschaltet)

Häufig gestellte Fragen - Bologna 170 BLAUPUNKT

Wie setze ich das Autoradio Blaupunkt Bologna 170 zurück?

Verwenden Sie eine Kugelschreiberspitze oder einen spitzen Metallgegenstand, um die RESET-Taste (21) an der Vorderseite zu drücken. Dies ist nach der Erstinstallation, bei Fehlfunktionen oder wenn der Bildschirm einen Fehler anzeigt, erforderlich.

Wie koppele ich mein Telefon über Bluetooth mit dem Autoradio?

Aktivieren Sie Bluetooth auf Ihrem Telefon, drücken Sie dann am Autoradio die SRC-Taste, um den PHONE-Modus auszuwählen. Wählen Sie in der Geräteliste Ihres Telefons BP 170 BT aus und geben Sie ggf. den Code 0000 ein. Der Bildschirm zeigt das BT-Symbol an, sobald die Verbindung hergestellt ist.

Wie stelle ich die Uhrzeit am Blaupunkt Bologna 170 ein?

Drücken und halten Sie die DISP-Taste 2 Sekunden lang gedrückt, bis die Uhrzeit blinkt. Verwenden Sie die Tasten ◀ oder ▶, um die Stunden einzustellen, drücken Sie dann kurz DISP, um zu den Minuten zu wechseln. Stellen Sie die Minuten mit ◀ oder ▶ ein und bestätigen Sie mit DISP.

Was tun, wenn das Autoradio nicht einschaltet?

Überprüfen Sie zunächst, ob die Zündung des Autos auf ACC steht. Wenn die Stromversorgung in Ordnung ist, könnte die Sicherung durchgebrannt sein. Ersetzen Sie sie durch eine Sicherung mit gleichem Wert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Händler.

Wie speichere ich manuell einen Radiosender?

Stimmen Sie den gewünschten Sender ein, drücken und halten Sie dann eine der Zifferntasten (1 bis 6) 2 Sekunden lang gedrückt, um den Sender zu speichern. Zum Abrufen des Senders drücken Sie kurz die entsprechende Taste.

Wie aktiviere ich die Verkehrsinformationen (TA)?

Im RDS-Menü drehen Sie den Lautstärkeregler, um zur TA-Position zu gelangen. Drücken Sie, um die Funktion zu aktivieren oder zu deaktivieren. Wenn TA aktiv ist, schaltet das Autoradio automatisch auf Verkehrsdurchsagen um, auch im USB- oder AUX-Modus.

Welche Audio-Dateiformate werden über USB oder TF unterstützt?

Das Autoradio unterstützt MP3- und WMA-Dateien (Windows Media Audio). Die maximale Kapazität beträgt 32 GB, mit maximal 999 Dateien und 500 Ordnern auf 8 Tiefenebenen.

Wie entferne ich das abnehmbare Bedienteil?

Drücken Sie die Entriegelungstaste (5) an der Vorderseite, um es zu lösen. Bewahren Sie es an einem sicheren Ort auf, um Diebstahl zu vermeiden. Reinigen Sie die Kontakte regelmäßig mit einem in Isopropylalkohol getränkten Wattestäbchen.

Wie verwende ich die Zufallswiedergabe (RDM)?

Drücken Sie im USB- oder TF-Modus die Taste RDM (4), um die Zufallswiedergabe aller Dateien zu aktivieren. Drücken Sie erneut, um zu deaktivieren.

Was tun, wenn der Ton verzerrt oder leise ist?

Überprüfen Sie die Lautstärkeeinstellung und die Bass-/Höhenpegel (BASS/TRE). Stellen Sie sicher, dass der Einbauwinkel des Geräts 30 Grad nicht überschreitet. Wenn das Problem weiterhin besteht, reinigen Sie die Disc oder überprüfen Sie die Kabelverbindungen.

BEDIENUNGSANLEITUNG Bologna 170 BLAUPUNKT

Tastenlage 17 Gerät einschalten/ausschalten 18 Stumm schalten 18 Abnehmen der Frontplatte (Steuerungspanel) 18 Lautstärkeeinstellung 18 Ein-/ausschalten REG 18 Lautstärke TA 18 Ein-/ausschalten LOC 18 Stereo/Mono-Modus 18 Summer ein- und ausschalten 19 GEBIET 19 EQ 19 Anzeige der Informationen 19 Uhrzeitinstellung 19 Flüssigkristallanzeige 19 Hilfseingang 19 RESET-FUNKTION 20 Radio-Bedienung 20 Wechseln in den Radio-Betrieb. 20 Auswahl des Frequenzbandes 20 Senderwahl 20 AUTOMATISCHES SPEICHERN DER GESCANNTEN PROGRAMME 20 MANUELLES SPEICHERN DER SENDER UND DER AUFRUF VON VOREINGESTELLTEN SENDERN 20 RDS-BEDIENUNG (RADIO DATA SYSTEM) 21 USB-Bedienung 22 Bedienung TF. 23 Bluetooth-Bedienung 24 Fernsteuerung 27 Spezifikation 28 Fehlersuche und Fehlerbeseitigung 29

Konformitätserklärung

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen entsprechenden Bestimmungen der Richtlinie 2014/53/EU konform ist. Die Konformitätserklärung ist unter folgender Adresse verfügbar: www.blaupunkt.com

CE

Die Konformitätserklärung mit der Richtlinie über Funkanlagen 2014/53/EU Konformitätserklärung mit der Richtlinie RoHS 2011/65/EU

Garantie

Die Garantiebedingungen können von folgender Internetseite heruntergeladen werden: www.blaupunkt.com

Garantie

Unter der Adresse www.blaupunkt.com sind Informationen über Servicebetriebe verfügbar, die in Ihrem Land Garantieservice leisten.

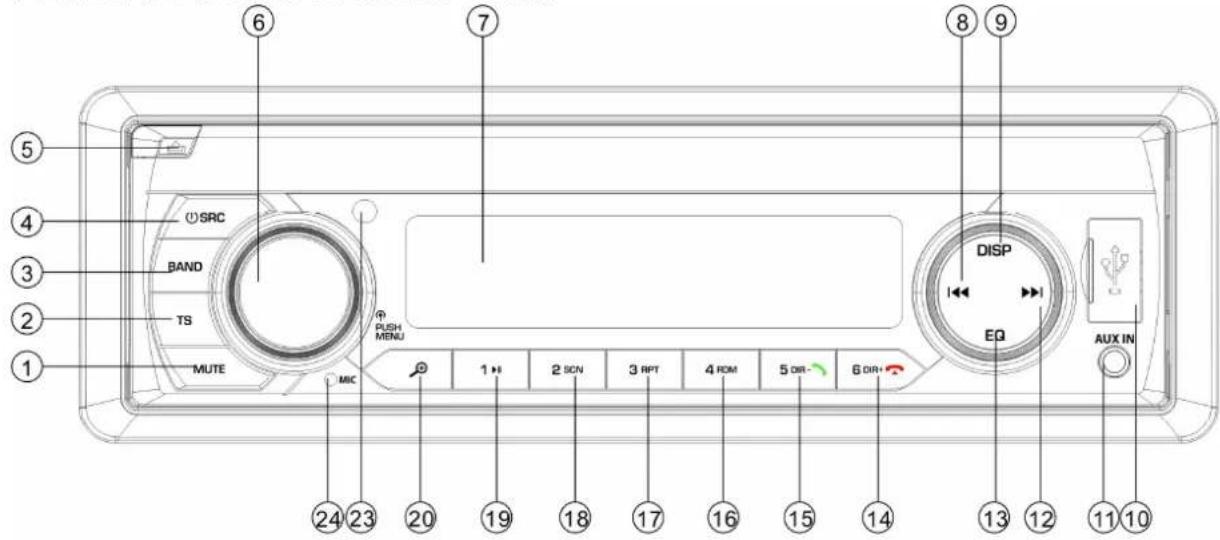

VERBINDEN MIT DER ISO-BOX

1. MUTE-Taste (STUMM)
2. TS-Taste
3. BAND-Taste
4. Taste (1) / SRC(Quelle)
5. Taste ◄ (Freigabe des Panels)
6. Lautstärketaste/Menü (VOL/MENU)
7. LCD-Anzeige (Display)
8. Taste "DURCHSUCHEN NACH UNTEN"
9. Taste "DISP" (Anzeige)
10. USB-Anschluss
11. AUX-IN-Buchse
12. Taste „“ (DURCHSUCHEN NACH OBEN)
13. Korrekturtaste (EQ)
14. Taste „6 DIR + / -“
15. Taste „5 DIR - / *“
16. Taste „4 RDM" (zufällige Reihenfolge)
17. Taste „3 RPT" (Wiederholen)
18. Taste „2 SCN" (Scannen)
19. Taste „1"
20. Taste „ (Suchen nach MP3-Dateien)

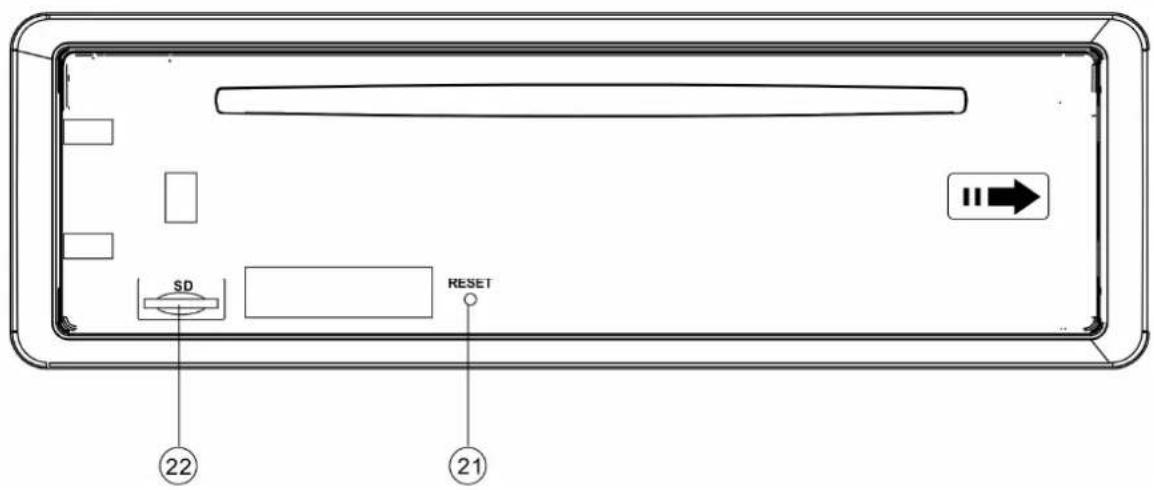

21. RESET-Taste (RESET)
22. Steckplatz der TF-Karte
23. INFRAROTSENSOR
24. MIKROFON

Das Gerät mit der Taste (4) einschalten. Das System wird hochgefahren. Die Taste (4) 2 Sekunden lang gedrückt halten, um das Gerät auszuschalten.

STUMMMACHEN

Die Taste MUTE (1) kurz drücken, um den Audioausgang stumm zu schalten. Die Taste erneut betätigen, um die Lautstärke wiederherzustellen.

ABNEHMEN DER FRONTPLATTE

Die Freigabetaste (5) drücken, um das abnehmbare Frontpanel zu lösen.

LAUTSTÄRKEEINSTELLUNG

Die MENU-Taste (4) kurz drücken, um den gewünschten Einstellmodus zu wählen. Der Einstellmodus kann in folgender Reihenfolge umgeschaltet werden: BASS – TRE – BAL – FAD – EQ – XBASS – BEEP – DX – STEREO – CLOCK – AREA.

TRE: Höhen, BAL: Balance, FAD: Ausklingen, EQ: Klangkorrektur, DX: Entfernung.

Mit dem Audio-Drehknopf (19) kann die direkte Tonqualität oder die Einstellung der Tonqualität angepasst werden.

Die Taste MENU (4) drücken und 2 Sekunden gedrückt halten, um in das RDS-MENU zu gelangen – siehe unten:

AF – TA – TA VOL – REG – EON

AF: Alternative Frequenzen, TA: Verkehrsdurchsagen, TA VOL: Lautstärke der

Verkehrsdurchsagen.

EON: Informationen über die Programme eines anderen Senders (Enhanced Other Network).

EQ (Klangkorrektur)

Kurz drücken, um eine der folgenden

voreingestellten EQ-Betriebsarten zu wählen: CLASSICS – ROCK – POP – FLAT – EQ OFF.

XBASS

Die Taste EQ 2 Sekunden lang gedrückt halten, um die Funktion XBASS einzuschalten. Die Taste erneut drücken und halten, um die Funktion auszuschalten.

Ein- und Ausschalten des Summers (BEEP)

Das Autoradio hat zwei Arten des Summertons. Der Ton wird durch das Drehen des Lautstärkereglers gewählt. – Modus des eingeschalteten Summers (Beep on): Bei jeder Betätigung einer beliebigen Taste wird ein Bestätigungston ertönt. – Modus des ausgeschalteten Summers (Beep off): Bei Betätigung einer beliebigen Taste wird kein Bestätigungston ertönt.

LOC/DX:

Durch das Drehen des Audioreglers (6) wird in dieser Funktion das Lokalisieren ein- und ausgeschaltet. Im LOC-Modus reduziert das Gerät die Empfangsempfindlichkeit beim Durchsuchen der Radiosender. Es bedeutet, dass nur die Sender empfangen werden, die eine gute Empfangsqualität garantieren. Alle Sender mit niedriger Tonqualität werden ignoriert. Im DX-Modus erhöht das Gerät die Empfangsempfindlichkeit beim Durchsuchen der Radiosender. Das bedeutet, dass das Radio das Signal von einer größeren Anzahl der Sender empfangen kann.

STEREO/MONO

Das Drehen des Audioreglers (6) in dieser

Funktion schaltet zwischen STEREO und MONO um. Im STEREO-Modus können Stereosignale im FM-Band empfangen werden. Im MONO-Modus wird ein Sender mit Stereoübertragung zum Mono-Modus konvertiert. In einigen Fällen, wenn das empfangene Signal schlechte Qualität hat, wird der Störungspegel durch die Umschaltung auf MONO reduziert.

UHR

Die Uhr (CLOCK) ist im SEL-Menü lokalisiert. Das Anzeigeformat kann zwischen 12 und 24 Stunden umgeschaltet werden. Achtung: Bei der Wahl der Region EUR (USA oder LAT) an der Position AREA (geografische Region), wird die Uhr automatisch auf das Format 24 (12) umgeschaltet. Wenn aber das Format 12 (24) in der Region EUR (USA oder LAT) gewünscht ist, muss die Uhr wieder formatiert werden.

REGION (AREA):

In der Position AREA im Menü kann die Region EUR/USA/LAT gewählt werden.

Lautstärke TA: Mit dieser Funktion kann die

minimale Lautstärke der Verkehrsdurchsagen eingestellt werden. Einstellbereich ist 10-43. Voreinstellung 21. Mit dem Drehregler wird die Lautstärke der Verkehrsdurchsagen angepasst.

Ein-/ausschalten REG

Nach dem Start der TA-Funktion kann mit dem SEL-MENU die Betriebsart der geografischen Region in der REG-Stellung ein- und ausgeschaltet werden. Für bestimmte Zeit schalten einige Sender das Programm von dem normalen Empfang in den regionalen um. Beim Einschalten der geografischen Region bleibt die aktuell wiedergegebene Region unverändert.

Ein-/ausschalten LOC

Die EON-Funktion kann im SEL-Menü ein- und ausgeschaltet werden. Die Voreinstellung für die EON-Funktion ist "eingeschaltet".

ANZEIGE

Taste DISP (9) drücken, um für 5 Sekunden die Uhrzeit anzuzeigen. Nach dieser Zeit schaltet das Display auf die Anzeige der Informationen zurück.

UHRZEITEINSTELLUNG

(1) Manuelle Einstellung:

Taste DISP 2 Sekunden lang gedrückt halten. Die Stundenanzeige blinkt. Taste / drücken, um die gewünschte Stundenzahl einzustellen. Die Taste DISP kurz drücken, um die Minuten zu ändern. Mit der Taste / ist es auch möglich, die Minuten genau einzustellen. Danach zur Bestätigung die Taste DISP erneut drücken.

(2) Synchronisieren der Uhrzeit mit der RDS-Station:

Das ermöglicht den Empfang einer RDS-Station, die ein Signal mit besserer Qualität sendet (das AF-Symbol auf dem LCD-Display blinkt nicht). Einige Minuten später wird die korrekte Uhrzeit gemäß den von der Station gesendeten Daten eingestellt. (Achtung: Einige RDS-Stationen verfügen nicht über diese Funktion).

Flüssigkristallanzeige

Sie ermöglicht die Anzeige der aktuellen Frequenz und der aktiven Funktionen.

HILFSEINGANG

Das Gerät kann mit der AUX-IN-Buchse (11) an einen tragbaren CD-Spieler angeschlossen werden. Die SRC-Taste drücken, um in den AUX-Modus zu wechseln, wenn an das Gerät bereits eine externe

Audiosignalquelle angeschlossen ist.

RESET-FUNKTION

Die RESET-Taste (21) muss mit einer Kugelschreiberspitze oder mit einem schmalen Metallstück betätigt werden.

Die RESET-Taste wird in folgenden Fällen aktiviert:

• Nach der Vormontage des Gerätes, wenn die gesamte Verkabelung angeschlossen ist.
• Wenn keine Funktionstaste funktioniert.
• Die Anzeige einen Fehler anzeigt.

Achtung: Mit der Betätigung der RESET-Taste (21) wird das Gerät nicht wieder eingeschaltet. Mit einem mit Isopropanol getränkten Wattetupfer die Buchse auf dem Frontpanel abwaschen.

RADIOBEDIENUNG

- WECHSELN IN DEN RADIO-BETRIEB

Mit der SRC-Taste (4) den Radio-Betrieb wählen. Auf der Anzeige wird der Radio-Betrieb mit dem gespeicherten Band und der Frequenz angezeigt.

AUSWAHL DES RADIOBANDES

Nach dem Wechseln in den Radio-Betrieb wird die Taste BAND (3) gedrückt, um das gesuchte Band zu wählen.

Das Empfangsband kann in folgender Reihenfolge umgeschaltet werden:

→ FM1→ FM2→ FM3→ MW1(AM1)→ MW2(AM2)

- SENDERWAHL

Die Taste (12) oder (8) kurz drücken, um die automatische Suchfunktion zu starten. Das Radio sucht automatisch einen Sender aus (nach oben und nach unten). Die Taste

drücken und 2 Sekunden

eingedrückt halten, bis auf der Anzeige die Meldung „MANUAL" (Handbetrieb) erscheint, was das Wechseln in den manuellen Einstellbetrieb bedeutet. In diesem

Im Betrieb kann man zwischen den folgenden Frequenzen (nach oben und nach unten) schrittweise wählen, bis der gewünschte Sender gefunden wird. Wenn in 5 Sekunden keine der Tasten gedrückt wird, springt das Radio in den Betrieb der automatischen Auswahl zurück und auf der Anzeige erscheint die Meldung „AUTO“.

AUTOMATISCHES SPEICHERN DER GESCANNTEN PROGRAMME

• Automatisches Speichern

Die TS-Taste (2) 2 Sekunden lang eingedrückt halten. Das Radio beginnt das Frequenzband, beginnend mit 87,5 MHz, zu durchsuchen und prüft die Signalstärke, bis der einzelne Suchzyklus abgeschlossen wird. Danach werden Sender mit einem starken Signal unter den voreingestellten Tastennummern des FM3-Bandes gespeichert. Der erste Zyklus läuft im LOCAL-Modus ab und sucht die Sender mit dem stärksten Empfangssignal aus. Wenn es weniger als 6 Sender sind, wird das Radio den nächsten Zyklus im LOCAL OFF Betrieb realisieren.

• Scannen der Programme

Die TS-Taste (2) kurz drücken, um die voreingestellten Sender zu scannen. Das Radio hält für 5 Sekunden bei der jeweiligen, voreingestellten Nummer an, ohne stumm zu schalten.

MANUELLES SPEICHERN DER SENDER UND AUFRUF DER VOREINGESTELLTEN SENDER

Eine der Tasten, die den gespeicherten Radiosendern (1-6) zugeordnet sind,

gedrückt halten, um das Signal des Senders zu empfangen. Der aktuelle Sender wird unter der jeweiligen Nummer gespeichert. Die Taste des programmierten Senders (1-6) kurz drücken, um direkt das gesendete und unter der zugehörigen Programmnummer gespeicherte Signal dieses Senders zu hören.

RDS-BEDIENUNG (RADIO DATA SYSTEM)

• Der RDS-Betrieb wird in der AF-Position im Systemmenü eingestellt. Stellen Sie den Radioregler um, um die AF-Funktion ein- oder auszuschalten. Nach jedem Einschalten der AF-Funktion wird das Symbol „AF“ angezeigt. Der Programmname wird beim Empfang eines RDS-Senders angezeigt. Das AF-Symbol beginnt zu blinken, wenn die Qualität des gesendeten Signals schlechter wird. Beim Empfang eines gesendeten Alarmsignals erscheint auf der Anzeige die Meldung „ALARM“ und die Stärke des akustischen Ausganges wird automatisch an die voreingestellte Ausgangsstärke angepasst - wenn die Kontrolle der Lautstärke auf das Minimum eingestellt ist.

Bedienung der lokalen Programme

Nach dem Einsatz der AF-Funktion in der REG-Position im Systemmenü. Mit der Umstellung des Audio-Drehreglers kann die REG-Funktion ein- und ausgeschaltet werden. Nach dem Ausschalten der AF-Funktion kann die REG-Funktion nicht ausgeschaltet werden.

Einige Sender schalten für bestimmte Zeit das Senden des Programms zwischen der normalen und der regionalen Sendeart um. Beim Einsatz der Region wird der aktuell

wiedergegebene Sender nicht geändert. Nach dem Ausschalten der Funktion der geografischen Region kann auf Empfangssignal des regionalen Senders umgeschaltet werden.

Wiedergabe der Verkehrsdurchsagen

In der TA-Position im Systemmenü kann durch die Umstellung des Audio-Drehreglers die TA-Funktion ein- und ausgeschaltet werden. Das Einschalten des TA-Betriebes ermöglicht den Empfang der Verkehrsdurchsagen: Im CD-(MP3) oder AUX-Betrieb des Gerätes wird vorläufig auf Radio-Betrieb umgeschaltet.

Stellt die EON-Funktion anstehende Verkehrsdurchsagen in einem anderen Sender fest, dann wird das Gerät vorläufig auf den mit der EON-Funktion verbundenen Sender umgeschaltet.

Ist die Lautstärke unter den Grenzwert eingestellt, wird sie zu diesem Wert angehoben.

Mit dem Einsatz des TA-Betriebes wird die TA-Funktion für ein einzelnes Segment eingeschaltet. Beim Empfang des Signals eines TP-Senders wird die TP-Funktion für ein einzelnes Segment eingeschaltet.

Störfunktion TA

Durch das Umschalten der TA-Funktion auf STOP wird der Empfang der aktuellen Verkehrsdurchsagen annulliert (Position TA im RDS-MENU, wenn

kein TA-Sender empfangen wird, dann hat sie nur Ein-/Ausfunktion. Beim Empfang eines TA-Senders werden auf entsprechender TA-Stelle im Menü die Optionen

Einschalten/Stopp/Ausschalten angezeigt). Dadurch wird aber der TA-Betrieb nicht ausgeschaltet.

Es kann zum zufälligen Umschalten in den EON-TA-Betrieb kommen, wenn die Informationen EON-TA vom aktuell gewählten Sender bereits empfangen

wurden und das Radio auf den Empfang dieses EON-Senders umgeschaltet hat, aber die Entfernung vom EON-Sender den Signalempfang unmöglich macht. Das Radio wird dann zurück auf den aktuellen Sender umgeschaltet. Obiges Beispiel stellt eine Situation dar, wenn der Benutzer falsch eingestelltes Programm empfängt oder der Ton vorläufig stumm geschaltet wurde. Daten, die von der RDS-Funktion genutzt werden, sind die PI-, PS-, AF-, TP-, TA-, EON- und PTY-Daten.

PS: Sendername

Es ist ein Sendername, der mit alphanumerischen Zeichen angegeben wird.

AF: Alternative Frequenzen

Es ist eine der Senderfrequenzen, die gleiches Programm senden.

TP: Identifizierung von Sendern mit einer Verkehrsdurchsage

Es sind die Identifikationsangaben von Sendern mit Verkehrsangaben.

TA: Identifizierung der Verkehrsdurchsage

Es sind Identifikationsdaten darüber, ob die Übertragung der Verkehrsdurchsage stattfindet oder nicht.

EON: Informationen über die Programme eines anderen Senders (Enhanced Other Network)

Es sind Informationen, die mit der Funktion PI, AF, TP, TA usw. gesendet werden und für andere Programme als die aktuell empfangenen Sender gelten.

Bedienung des USB-Spielers

Die USB-Buchse (10) befindet sich auf dem Frontpanel des Gerätes. An dieser Buchse werden die USB-Steuergeräte (10) angeschlossen.

Nach dem Anschluss des Steuergerätes an die USB-Buchse wird das Gerät die

gespeicherten MP3/WMA-Dateien aussuchen und abspielen. Ist ein USB-Laufwerk schon im Steuergerät installiert, wird die SRC-Taste (4) gedrückt, bis im Display der USB-Betrieb angezeigt wird.

DATEIAUSWAHL

Die Taste (8) oder (12) drücken, um

auf die vorherige oder nächste

Datei umzuschalten. In der Anzeige erscheint die Nummer der Datei.

Die Taste (12) oder (8) gedrückt halten, um die Datei vor- oder zurückzuspulen. Beim Loslassen der jeweiligen Taste beginnt das Abspielen.

Wiedergabepause

Die Taste (19) drücken, um die Wiedergabe zu pausieren. Für weitere Wiedergabe die Taste erneut betätigen.

Anschauliches Anspielen von allen Dateien

Die Taste SCN (18) betätigen, um eine Anfangssekunde jeder Datei abzuspielen. Nach erneuter Betätigung der Taste wird das Anspielen gestoppt und die Datei kann abgespielt werden.

WIEDERHOLFUNKTION

Es sind drei Versionen der Wiederholung zugänglich:

RPT all---RPT folder---RPT one (entsprechend: Wiederholen alle -> Wiederholen Ordner -> Wiederholen eine Datei)

Mit der RPT-Taste (17) wird eine Option gewählt.

RPT all: Wiederholt alle Dateien

RPT folder: Wiederholt alle Dateien im

Ordner

RPT one: Wiederholt einen Titel

Abspielen in zufälliger Reihenfolge von allen Titeln/Dateien

Nach der Betätigung der RDM-Taste (16) werden alle Dateien in zufälliger Reihenfolge abgespielt. Beim erneuten Betätigen wird die Funktion des Abspielens in zufälliger Reihenfolge ausgeschaltet.

Auswahl eines Ordners nach oben/unten

Die Taste DIR- (15) oder DIR+ (14) drücken, um in den oberen oder unteren Ordner zu wechseln. Die Tasten DIR- (15) oder DIR+ (14) starten keine Funktion, wenn auf der CD mit MP3/WMA-Dateien keine Ordner angelegt sind.

Auswahl der Dateien mit der Taste AS/PS

Die AS-Taste drücken. Danach wird der Betrieb „Suchen nach Datennummern“ aktiviert. Den Drehregler (6) drehen, um die entsprechende Datennummer zu wählen, und dann den Drehregler (6) zur Bestätigung der Wahl drücken. Das Gerät sucht die gewählte Datei aus und spielt sie ab. Die Dateien können auch direkt mit den nummerischen Tasten gesucht werden:

M1-M6: 1-6

BAND: 7

8

1: 9

DISP: 0.

Das Gerät wartet nach der Wahl der Dateinummer eine Sekunde auf ein Signal des Drehreglers (6) ab. Nach dieser Zeit wird die jeweilige Datei gesucht, auch dann, wenn der Regler (6) nicht eingedrückt war.

Achtung:

1. Das Hauptgerät unterstützt nur die Standardarten der USB-Speicher, die von Microsoft zugelassen sind.
2. Die USB-MP3-Spieler sind keine standardisierten Geräte, was bedeutet, dass verschiedene Geräte und verschiedene Modelle eigene Standards haben. Deswegen werden nicht alle MP3-Spieler von unserem Gerät unterstützt.
3. Beim Anschluss eines MP3-Spielers mit Normalbatterie (kein Akku) soll zuerst die Batterie aus dem Spieler gezogen werden, und erst dann kann es an die USB-Buchse angeschlossen werden. Anderenfalls kann die Batterie bersten.

ACHTUNG

An das Hauptgerät sollen keine Laufwerke angeschlossen werden, die im USB-Speicher wichtige Dateien enthalten. Bei falscher Bedienung des Spielers können die Dateien verloren gehen. Unsere Firma haftet für den Verlust solcher Daten nicht.

Bedienung TF

Auf dem Frontpanel des Gerätes ist ein TF-Slot (22) vorhanden.

Nach dem Anschluss einer TF-Karte an den TF-Slot sucht das Gerät die gespeicherten MP3-/WMA-Dateien und spielt sie ab. Dieser Mechanismus funktioniert identisch zu dem oben beschriebenen Abspielen von MP3-/WMA-Dateien. Bei der Arbeit in anderen Betriebsarten wird nach Betätigung der SRC-Taste (4) in den SD-Betrieb gewechselt.

UNTERSTÜTZTE BETRIEBSARTEN DER MP3-/WMA-DEKODIERUNG

Das Hauptgerät unterstützt die folgenden

Dekodierungsarten der Dateien MP3/WMA (Windows Media Audio).

Standarddaten	Datum übertragungsgeschwindigkeit (kB/s)	Unterstutzbetriebsarthen
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stereo

USB-Betrieb Unterstützung:

1. Ordner: max. 500
2. Dateien: max. 999
3. Ordnertiefe: 8 Ebenen
4. Größe: 32 GB

ACHTUNG

Es ist verboten, an das Hauptgerät einen USB-Spieler oder eine TF-Karte mit wichtigen Dateien anzuschließen. Es dürfen auch keine CD-R/-RW-Platten mit wichtigen Dateien abgespielt werden. Bei falscher Bedienung des Spielers können die Dateien verloren gehen. Unsere Firma haftet nicht für den Verlust solcher Daten.

Bluetooth-Bedienung*)

VORLÄUFIGES KOPPELN DER GERÄTE IM BLUETOOTH-BETRIEB

(i) Wenn Sie den Bluetooth-Betrieb nutzen, müssen Sie prüfen, ob das Handy die Bluetooth-Funktion unterstützt. (ii) Verschiedene Handys nutzen verschiedene Sende-Parameter. Es wird empfohlen, dass der Abstand zwischen einem Handy und dem Gerät 3 m nicht überschreitet, was die beste Qualität der Verbindung garantiert. Auf der Übertragungsstrecke zwischen dem Handy

und dem Gerät sollen keine Metallgegenstände und Hindernisse platziert werden.

KOPPELN

1) Die Bluetooth-Konfiguration 2) im Mobiltelefon wählen. (Die Informationen über die Bedienung der Bluetooth-Verbindung sind in der Handy-Anleitung zu finden). 3) Auf der im Handy angezeigten Ende soll die Position „CAR KIT" (Kfz-Einheit) erscheinen.

Die Option „BP 170 BT" wählen und dann das Passwort „0000" eingeben. Wenn ein Passwort notwendig wird. 4) Nach dem erfolgreichen Koppeln der Geräte wird auf dem LCD-Display das Symbol BT angezeigt.

- Annehmen/abweisen eines ankommenden Anrufes

Bei einem ankommenden Anruf wird die Taste betätigt, um den Anruf anzunehmen. Mit dem Druck auf die Taste wird der Anruf abgewiesen.

- Beenden des Anrufes

Nach dem Anruf die Taste drücken, um zu beenden.

• Überprüfen des Telefonbuches/der angenommenen/gewählten/verpassten Gespräche (gilt für Mobiltelefon mit Android-System und iPhone)

Die SRC-Taste drücken, um im Display die

Meldung „PHONE" (Telefon) anzuzeigen. Die Taste drücken, um im Display die Meldung „BOOK" (Telefonbuch) anzuzeigen. Beim nächsten Druck werden der Reihe nach folgende Optionen angezeigt:

BOOK---RECEIVED---DIALED---MISSED--PHONE (Telefonbuch -> Angenommen -> Angewählt -> Nicht angenommen-> Telefon)

Mit der Taste oder in jeder von diesen Positionen können die zugehörigen Nummern geprüft werden.

Achtung: Nach dem ersten Ankoppeln wird das Handy die Information anzeigen, dass es mit dem Autoradio verbunden wurde. Sie müssen ihre Zustimmung geben und die Taste „YES" (Ja), zur Bestätigung drücken.

(Achtung: Es ist wichtig, dass die Telefonnummer im Telefonspeicher und nicht auf der SIM-Karte gespeichert ist.)

Anrufen

1) Anrufen mit manueller Eingabe der Telefonnummer

Die SRC-Taste drücken, um im Display die Meldung „PHONE" (Telefon) anzuzeigen. Die

Taste gedrückt halten. Die

LCD-Anzeige wird leer sein. Jetzt kann die Telefonnummer eingegeben und die Taste

zur Bestätigung

der eingegebenen Nummer gedrückt werden. (Achtung: Bei einem Fehler bei der

Nummereingabe die Taste drücken, um die falsch eingegebenen Ziffern zu löschen.)

Auf dem Frontpanel sind die Ziffern 1-6 und Tasten 0 / 7 / 8 / 9 / * / # mit folgenden

Funktionen belegt: 0: Anzeigetaste (DISP)

7: EQ, 8: , 9:

*: Die Taste (5) 2 Sek. eingedrückt halten.

#: Die Taste (6) 2 Sek. eingedrückt halten.

Anruf wiederholen

Die SRC-Taste drücken, um im Display die Meldung „PHONE“ (Telefon) anzuzeigen.

Die Taste drücken und 2 Sekunden gedrückt halten, um die zuletzt gewählte Nummer zu wählen.

Ein Anruf mit einer Telefonnummer aus dem Telefonbuch / eines angenommenen / angewählten / nicht angenommenen Anrufs (gilt für Mobiltelefone mit dem System Android und iPhone).

Die Position „Überprüfen des Telefonbuchs / der angenommenen / angewählten / nicht angenommenen Anrufe“ wählen und dann die gesuchte Telefonnummer anrufen. Die Taste zur Auswahl der gesuchten Nummer drücken.

Achtung: Wenn im Mobiltelefon zwei (2) SIM-Karten installiert sind, wird beim Anrufen mit Hilfe des Frontpanels die voreingestellte Karte gewählt oder es erscheint jedes Mal eine Nachfrage zur Bestimmung der Karte, die beim Anrufen genutzt werden soll.

- Übergabe des Anrufs zwischen einem Mobiltelefon und dem Gerät

Während des Anrufs kann die Taste (20) gedrückt werden, um den Anruf zwischen dem Telefon und dem Gerät umzuschalten.

- Tonübertragung über Bluetooth

(A2DP-Funktion)

Die SRC-Taste (4) drücken, um im Display die Meldung „PHONE“ (Telefon) anzuzeigen.

Dann den Musikspieler im Telefon

einschalten, um das Abspielen eines

Musikstücks zu starten. Der Ton wird

über den Lautsprecher

im Gerät ausgegeben. Die Taste (19)

auf dem Frontpanel drucken, um das

Abspielen zu stoppen/erneut aufzunehmen.

Mit dem Druck auf die Taste 12) oder

(8) den nächsten/vorherigen Titel

wählen.

Koppeln/Entkoppeln von Bluetooth

Die SRC-Taste drücken und 2 Sekunden

gedrückt halten, um Bluetooth zu

koppeln/zu entkoppeln.

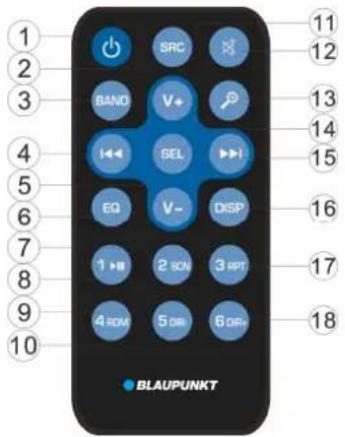

Funktions- und Steuerungstasten

1. Ein- und Ausschalttaste der Versorgung
2. VOL+: Lautstärkeerhöhung
3. BAND: Im RADIO-Betrieb kann das Band FM1/FM2/FM3/MW1/MW2 gewählt werden.
4. Im RADIO-Betrieb: Kurz drücken zum Durchsuchen, länger drücken zum manuellen Ausschalten

Im MP3/WMA-Betrieb: Kurz drücken, um einen Titel/eine Datei zurück zu springen. Drücken und gedrückt halten für schnelles Zurückspulen

1. VOL-: Lautstärkeverringerung
2. EQ: Es ist die Taste der Tonkorrektur.
3. 2 SCN: Im RADIO-Betrieb: Nummer 2. Siehe Seite 11 - SPEICHERN DES SENDERS. Im MP3/WMA-Betrieb: Drücken, um das SCANNEN ein-/auszuschalten
4. 1 Im RADIO-Betrieb: Nummer 1. Siehe Seite 11 - SPEICHERN DES SENDERS

Im MP3/WMA-Betrieb: Drücken, um das Abspielen zu stoppen/wieder aufzunehmen

1. 4 RDM: Im RADIO-Betrieb: Nummer 4. Siehe Seite 11 - SPEICHERN DES SENDERS.

Im MP3-/WMA-Betrieb: Ein-/Ausschalten der Abspielfunktion in zufälliger Reihenfolge.

1. 5 DIR-: Im RADIO-Betrieb: Nummer 5. Siehe Seite 11 - SPEICHERN DES SENDERS. Im MP3-/WMA-Betrieb: Drücken für den Rücksprung zum vorherigen Ordner. Taste, wenn das Gerät im Bluetooth-Betrieb arbeitet. *)
2. SRC: Es ist die SCR-Funktion (Tonquelle)
3. Drücken, um stumm zu schalten oder die Lautstärke wieder zu aktivieren
4. Im RADIO-Betrieb: Die Taste für die TS-Funktion (siehe Seite 11). Im MP3/WMA-Betrieb: Es ist die Suchfunktion (siehe Seite 12).

Im BT-Betrieb: Die Taste ist für die auf der Seite 14 beschriebene Funktion: Anrufen, verantwortlich.

1. SEL: Gleiche Funktion, wie die Taste MENU. Siehe Seite 9.
2. Im RADIO-Betrieb: Kurz drücken, um die Funktion zu suchen. Drücken und gedrückt halten, um die Funktion manuell zu finden.

ALLGEMEINE INFORMATIONEN

Anforderungen an die Versorgung: Gleichstrom 12 V, Minus verbunden mit Masse

Abmessungen des Montagesockels: 178 (B) x 97 (T) x 50 (H)

Tonkontrolle

• Tiefe TONE (bei 100 Hz): ±10 dB
• Hohe TONE (bei 10 kHz): ±10 dB
• Max. Ausgangsleistung 4X40 W
• Stromaufnahme: 10 A (max.) (Bei der Variante mit normaler Versorgung)

RADIO

FM

Frequenzbereich von 87,5 bis 108 MHz IF 10,7 MHz

Empfindlichkeit (S/N=30 dB)

Trennung der Stereokanäle >25 dB

AM (MW)

Frequenzbereich

von 522 bis 1620 kHz

ZF

450 kHz

Empfindlichkeit (S/N=20 dB)

36 dBuV

Die Kabelverbindungen vor der Überprüfung der Checkliste prüfen. Einen Vertreter der Firma konsultieren, wenn ein Problem nach Prüfung der Checkliste weiterhin besteht.

Störung Ursache	Lösung
Keine Versorgung.	Die Zündung im Auto nicht eingeschaltet.	Den Zündschlüssel in die ACC-Stellung umschanten, wenn die Versorgung an den Hilfskreis im Fahrzeug angeschlossen ist und der Motor nicht dreht.
	Defekte Sicherung. Sicherung austauschen.
Die CD kann nicht ein- oder ausgeschoben werden.	Im Spieler ist schon eine CD eingelegt	Die CD Herausnehmen und erst dann eine andere einlagen.
	Die CD wurde in falsch eingelegt.	Die CD so einlagen, dass die Beschreibung besteht.
	Die CD ist stark verschmutzt oder beschädigt.	Die CD reinigen oder mit einer anderen versuchen
	Zu hohe Temperatur im Auto.	Das Auto abkühlen oder abwarten, bis die Umgebungstemperatur wieder normal ist.
	Kondenswasser. Den Spieler für ca. eine Stunde ausgeschaltet setzen und erneut probieran
Kein Ton.	Lautstärke auf Minimum eingestellt.	Die Lautstärke anpassen.
	Die Verkabelung ist falsch angeschlossen.	Die Leitungsverbindungen prüfen.
Störungen bei der Tonwiedergabe.	Der Befestigungswinkel des Gerätes überschreitet 30 Grad.	Den Winkel so einstellen, dass er 30 Grad nicht überschreiben.
	Die CD ist verschmutzt oder beschädigt.	Die CD reinigen oder mit einer anderen versuchen.
Die Bedienungstasten Funktionieren nicht.	Die Funktionen des eingebauten Microcomputers durch Lärm gestört.	Die RESET-Taste drücken. Das Frontpanel wurde falsch befestigt.
Radio faktioniert nicht. Die Funktion der automatischen Senderwahl faktioniert nicht.	Keine Antennenleitung angeschlossen.	Die Antennenleitung sorgfältig anschließen.
	Die Signalstarke ist zu schwach.	Den Sender manuell einstellen.

INHALTSVERZEICHNIS

Bedienung 32

TON AUSSCHALTEN

LAUTSTÄRKE EINSTELLEN

Bildschirm (Display) LCD. 90

Zusatzeingang. 90

Aktivieren Sie die TP-Funktion für ein einfaches Segment.

UNTERSTÜTZT MP3/WMA 135

WARNUNG 136

Identifikationsdaten, die anzeigen

Verkehrsinformationen, die übertragen werden oder nicht.

Es gibt 3 Wiederholungsmodi:

RPT alle --- RPT Ordner --- RPT eins
