Typ produktu	Radioodtwarzacz samochodowy Bluetooth z odtwarzaczem USB, TF i wejściem AUX
Marka	Blaupunkt
Model	Bologna 170
Wymiary uchwytu montażowego	178 (szer.) x 97 (głęb.) x 50 (wys.) mm
Zasilanie	Prąd stały 12 V, biegun ujemny podłączony do masy
Pobór prądu	10 A (maks.)
Maksymalna moc wyjściowa	4 x 40 W
Zakresy częstotliwości radia FM	87,5 do 108 MHz
Zakresy częstotliwości radia AM (MW)	522 do 1620 kHz
Czułość FM (S/N=30 dB)	4 μV
Czułość AM (S/N=20 dB)	36 dBμV
Separacja stereo FM	Powyżej 25 dB
Regulacja tonów - basy (przy 100 Hz)	±10 dB
Regulacja tonów - soprany (przy 10 kHz)	±10 dB
Obsługiwane formaty audio	MP3, WMA
Złącza	USB, TF (microSD), wejście AUX 3,5 mm, Bluetooth, antena radiowa
Funkcje Bluetooth	Zestaw głośnomówiący (połączenia), strumieniowanie audio A2DP
RDS	AF, TA, TP, EON, REG, PTY
KOREKTOR	Ustawienia wstępne: CLASSICS, ROCK, POP, FLAT, EQ OFF + XBASS
Odpinany panel przedni	Tak, z przyciskiem odblokowującym
Resetowanie	Przycisk RESET (końcówka długopisu)
Konserwacja i czyszczenie	Czyść styki panelu przedniego wacikiem nasączonym alkoholem izopropylowym
Bezpieczeństwo	Bezpiecznik ochronny (sprawdź, czy urządzenie się nie włącza)

Często zadawane pytania - Bologna 170 BLAUPUNKT

Jak zresetować radioodtwarzacz Blaupunkt Bologna 170?

Użyj końcówki długopisu lub ostrego metalowego przedmiotu, aby nacisnąć przycisk RESET (21) znajdujący się z przodu. Jest to konieczne po pierwszej instalacji, w przypadku awarii lub gdy wyświetlacz pokazuje błąd.

Jak sparować telefon przez Bluetooth z radioodtwarzaczem?

Włącz Bluetooth w telefonie, a następnie na radioodtwarzaczu naciśnij przycisk SRC, aby wybrać tryb PHONE. Na liście urządzeń w telefonie wybierz BP 170 BT i jeśli to konieczne, wprowadź kod 0000. Po połączeniu na wyświetlaczu pojawi się symbol BT.

Jak ustawić godzinę w Blaupunkt Bologna 170?

Naciśnij i przytrzymaj przycisk DISP przez 2 sekundy, aż godzina zacznie migać. Użyj przycisków ◀ lub ▶, aby ustawić godziny, a następnie krótko naciśnij DISP, aby przejść do minut. Ponownie użyj ◀ lub ▶ do ustawienia minut, a następnie potwierdź przyciskiem DISP.

Co zrobić, jeśli radioodtwarzacz nie włącza się?

Najpierw sprawdź, czy zapłon samochodu jest w pozycji ACC. Jeśli zasilanie jest prawidłowe, bezpiecznik mógł się przepalić. Wymień go na bezpiecznik o tej samej wartości. Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą.

Jak ręcznie zapamiętać stację radiową?

Dostrój żądaną stację, a następnie naciśnij i przytrzymaj przez 2 sekundy jeden z przycisków numerycznych (1–6), aby zapisać stację. Aby przywołać stację, naciśnij krótko odpowiedni przycisk.

Jak włączyć informacje o ruchu drogowym (TA)?

W menu RDS obróć pokrętło audio, aby przejść do pozycji TA. Naciśnij, aby włączyć lub wyłączyć funkcję. Gdy TA jest aktywny, radioodtwarzacz automatycznie przełącza się na komunikaty o ruchu drogowym nawet w trybie USB lub AUX.

Jakie formaty plików audio są obsługiwane przez USB lub TF?

Radioodtwarzacz obsługuje pliki MP3 i WMA (Windows Media Audio). Maksymalna pojemność wynosi 32 GB, maksymalnie 999 plików i 500 folderów, na 8 poziomach głębokości.

Jak zdjąć odpinany panel przedni?

Naciśnij przycisk odblokowujący (5) znajdujący się na panelu przednim, aby go odłączyć. Przechowuj go w bezpiecznym miejscu, aby zapobiec kradzieży. Regularnie czyść styki wacikiem nasączonym alkoholem izopropylowym.

Jak korzystać z funkcji odtwarzania losowego (RDM)?

W trybie USB lub TF naciśnij przycisk RDM (4), aby włączyć odtwarzanie losowe wszystkich plików. Naciśnij ponownie, aby wyłączyć.

Co zrobić, jeśli dźwięk jest zniekształcony lub cichy?

Sprawdź ustawienia głośności i poziomy basów/sopranów (BASS/TRE). Upewnij się, że kąt montażu urządzenia nie przekracza 30 stopni. Jeśli problem nie ustąpi, wyczyść płytę lub sprawdź połączenia kabli.

INSTRUKCJA OBSŁUGI Bologna 170 BLAUPUNKT

Deklaracja zgodności z dyrektywą w sprawie urządzeń radiowych 2014/53/UE Deklaracja zgodności z dyrektywą RoHS 2011/65/UE

Gwarancja

PRZERWANIE ODTWARZANIA

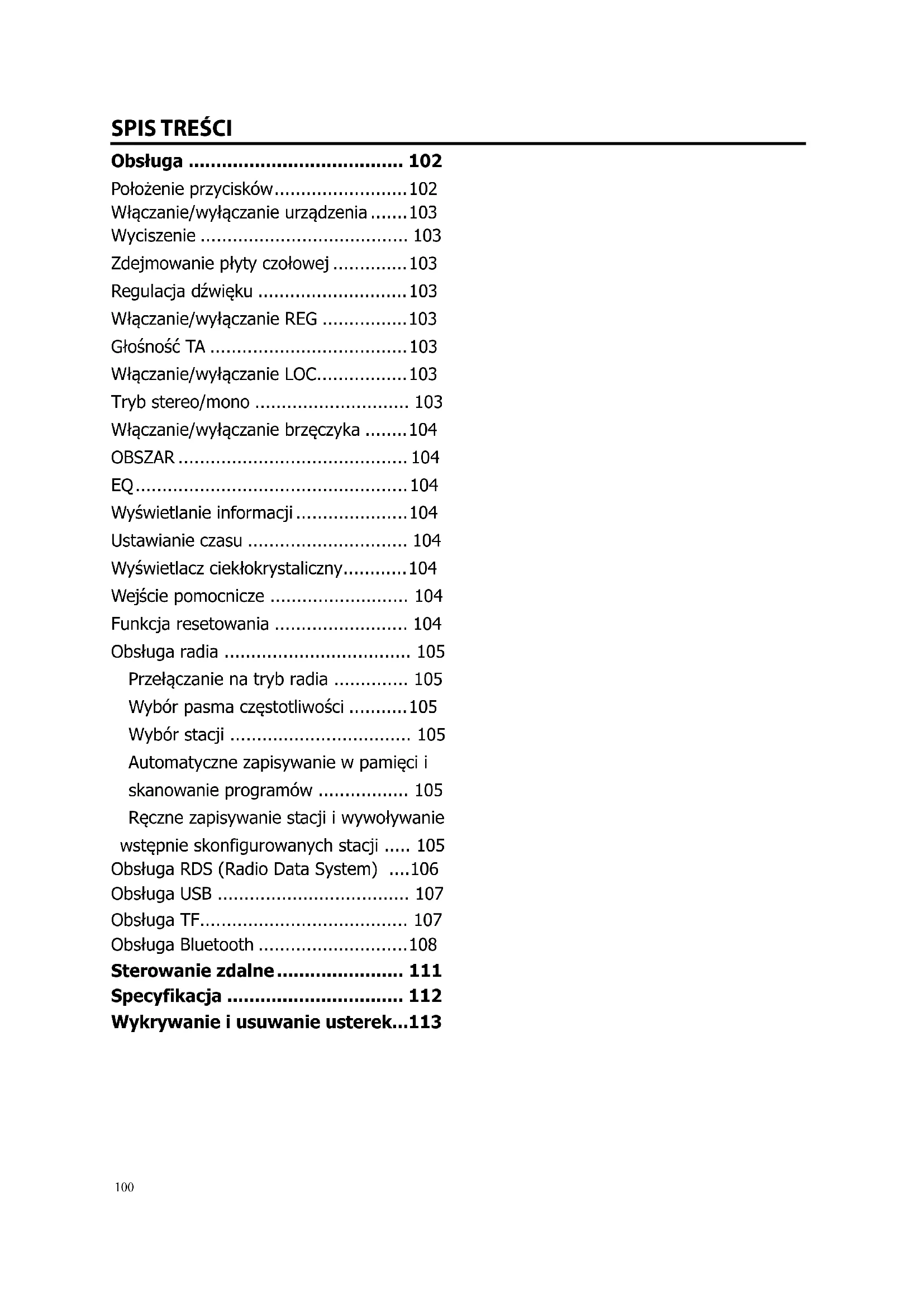

Położenie przycisków 102

Włączanie/wyłączanie urządzenia......103

Wyciszenie 103

Zdejmowanie płyty czołowej 103

Regulacja dźwięku 103

Włączanie/wyłączanie REG 103

Głośność TA 103

Włączanie/wyłączanie LOC. 103

Tryb stereo/mono 103

Włączanie/wyłączanie brzęczyka 104

OBSZAR 104

EQ. 104

Wyświetlanie informacji 104

Ustawianie czasu 104

Wyświetlacz ciekłokrystaliczny 104

Wejście pomocnicze 104

Funkcja resetowania 104

Obsługa radia 105

Przełączanie na tryb radia 105

Wybór pasma częstotliwości 105

Wybór stacji 105

Automatyczne zapisywanie w pamięci i

skanowanie programów 105

Ręczne zapisywanie stacji i wywoływanie

wstępnie skonfigurowanych stacji .... 105

Obsługa RDS (Radio Data System) .....106

Obsługa USB 107

Obsługa TF. 107

Obsługa Bluetooth 108

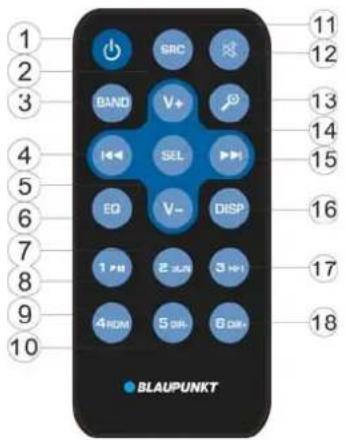

Sterowanie zdalne 111

Specyfikacja 112

Wykrywanie i usuwanie usterek...113

Deklaracja zgodności

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH oświadcza, że urządzenie jest zgodne z wymaganiami podstawowymi oraz pozostałymi stosownymi postanowieniami dyrektywy 2014/53/WE.

Deklaracje zgodności można zobaczyć w Internecie pod adresem

www.blaupunkt.com

CE

Deklaracja zgodności z dyrektywą w sprawie odnawialnych źródeł energii 2014/53/WE

Deklaracja zgodności z dyrektywą RoHS

2011/65/UE

Gwarancja

Warunki gwarancyjne przywołać ze strony www.blaupunkt.com

Gwarancja

W przypadku konieczności skorzystania z usług naprawy gwarancyjnej, informacja dotycząca partnerów serwisowych

świadczących takie usługi w Twoim kraju*** można znaleźć pod

adresem www.blaupunkt.com

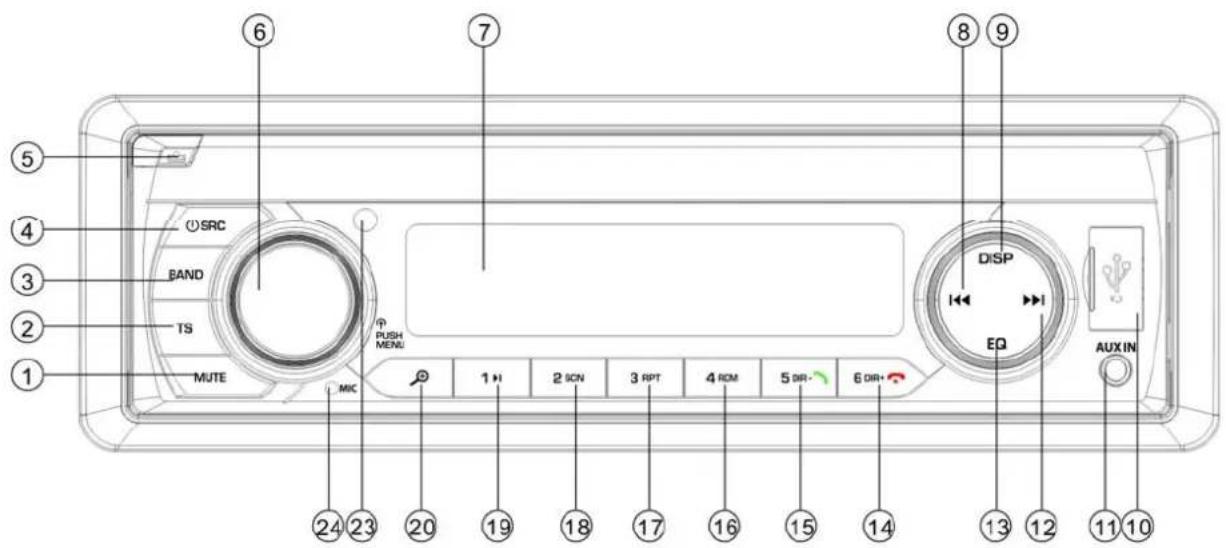

1. Przycisk MUTE (wyciszania)
2. Przycisk TS
3. Przycisk BAND (pasmo)
4. Przycisk O/SRC (źródło)
5. Przycisk (zwalnianie panelu)
6. Przycisk VOL/MENU (głośność/menu)
7. Wyświetlacz LCD
8. Przycisk (WYSZUKIWANIE W DÓŁ)
9. Przycisk "DISP" (wyświetlanie)
10. Złącze USB
11. Gniazdo AUX-IN
12. Przycisk „▶" (WYSZUKIWANIE W GÓRĘ)
13. Przycisk korektora (EQ)
14. Przycisk „6 DIR+/**)
15. Przycisk „5 DIR-¬"*)
16. Przycisk „4 RDM" (wyszukiwanie losowe)
17. Przycisk „3 RPT" (powtarzanie)
18. Przycisk „2 SCN" (skanowanie)
19. Przycisk „1 II"
20. Przycisk „ © " (wyszukiwanie plików MP3)

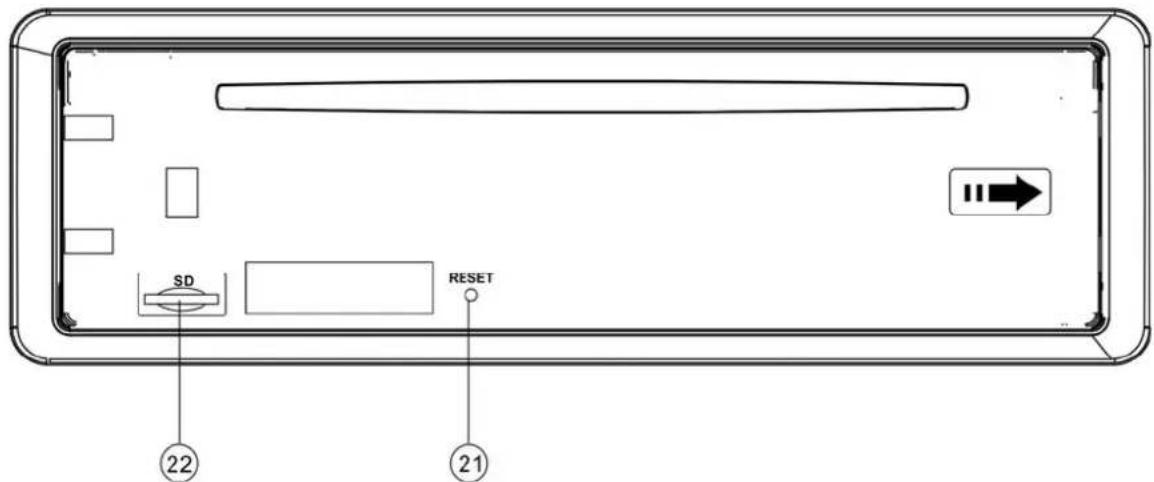

21. Przycisk RESET (resetowania)
22. Gniazdo karty TF
23. CZUJNIK PODCZERWIENI
24. MIKROFON

Włącz urządzenie naciskając przycisk (4). System zostaje uruchomiony. Naciśnij i przytrzymaj przez 2 sekundy przycisk (4), aby wyłączyć urządzenie.

WYCISZENIE

Naciśnij krótko przycisk MUTE (1), aby wyciszyć wyjście audio. Naciśnij go ponownie, aby przywrócić dźwięk.

ZDEJMOWANIE PŁYTY CZOŁOWEJ

Naciśnij przycisk zwalniania (5), aby odłączyć zdejmowaną płytę czołową.

REGULACJA DŹWIĘKU

Naciśnij krótko przycisk MENU (4), aby wybrać poszukiwany tryb regulacji. Tryb regulacji można zmieniać w następującej kolejności:

-BASS-TRE-BAL-FAD-EQ-XBASS-BEEP

DX-STEREO-CLOCK-AREA

TRE: Tony wysokie BAL: Balans FAD: Zanikanie EQ: Korekta dźwięku DX: Odległość

Obracanie pokrętła audio (19) umożliwia dostosowanie bezpośredniej jakości dźwięku lub ich ustawień.

Naciśnij i przytrzymaj przez 2 sekundy przycisk MENU (4), aby przejść do menu RDS - patrz niżej:

AF-TA-TA VOL-REG-EON

AF: Częstotliwość alternatywne

TA: Informacja o ruchu drogowym

TA VOL: Głośność informacji o ruchu drogowym

EON: Informacja o programach

innej stacji (Enhanced Other Network)

EQ (Korektor dźwięku)

Naciśnij krótko, aby wybrać jeden z poniższych, wstępnie skonfigurowanych trybów EQ:

Naciśnij i przytrzymaj przez 2 sekundy przycisk EQ, aby uruchomić funkcję XBASS. Naciśnij i przytrzymaj go ponownie, aby ją wyłączyć.

Włączanie/wyłączanie brzęczyka (BEEP):

Radio samochodowe wyposażono w dwa tryby dźwięków brzęczyka. Obróć pokrętło głośności, aby wybrać jeden z nich.

• Tryb włączonego brzęczyka (Beep on): Krótkie naciśnięcie dowolnego przycisku powoduje wygenerowanie dźwięku potwierdzenia.
• Tryb włączonego brzęczyka

(Beep off): Żadne naciśnięcie dowolnego przycisku nie powoduje wygenerowania dźwięku potwierdzenia.

LOC/DX:

Obrócenie pokrętła audio (6) w tej funkcji powoduje włączenie/wyłączenie lokalizowania. Urządzenie działające w trybie LOC zmniejsza czułość odbierania w czasie wyszukiwania stacji radiowych. Oznacza to, że odbierzesz tylko te stacje, które gwarantują dobrą jakość odbioru. Wszystkie stacje o niskiej jakości dźwięku zostaną zignorowane. Urządzenie działające w trybie DX zwiększa czułość odbierania w czasie wyszukiwania stacji radiowych. Oznacza to, że radio może odbierać sygnał większej ilości stacji.

STEREO/MONO: Obrócenie pokrętła audio (6) w tej funkcji umożliwia wybranie pomiędzy trybem dźwięku STEREO lub MONO. W trybie STEREO można odbierać sygnał stereo w paśmie FM. W trybie MONO stacja nadająca

w stereo zostanie przekonwertowana do trybu mono. W niektórych przypadkach, gdy odbierany sygnał jest niskiej jakości, w przypadku przejścia do trybu MONO, poziom hałasu zostanie zmniejszony.

ZEGAR

Pozycja zegara (CLOCK) znajduje się w menu SEL. Istnieje możliwość wybrania pomiędzy formatem 12- i 24-godzinnym.

Uwaga: W przypadku wybrania regionu EUR (USA lub LAT) w pozycji AREA (obszar geograficzny), zegar zostanie automatycznie ustawiony w formacie 24 (12). Jeżeli z kolei chcemy skorzystać z formatu 12 (24) w regionie EUR (USA lub LAT), konieczne będzie ponowne sformatowanie zegara.

OBSZAR (AREA):

W pozycji AREA w menu można wybrać regiony EUR/USA/LAT.

Głośność TA: Ta funkcja umożliwia ustawienie minimalnej głośności informacji o ruchu drogowym. Zakres regulacji to 10-43. Wartość domyślna to 21. Obróć pokrętłem głośności, aby dostosować głośność informacji o ruchu drogowym.

Włączanie/wyłączanie REG

Po uruchomieniu funkcji AF można skorzystać z menu SEL, aby włączyć lub wyłączyć tryb regionu geograficznego w pozycji REG. Niektóre stacje nadawcze zmieniają na pewien okres czasu swój program z nadawania normalnego na nadawanie regionalne. W przypadku włączenia regionu geograficznego, aktualnie odsłuchiwany program pozostaje niezmieniony.

Włączanie/wyłączanie EON

Funkcję EON można włączać/wyłączać w menu SEL. Funkcja EON jest domyślnie włączona.

WYŚWIETLANIE INFORMACJI

Naciśnij przycisk DISP (9), aby przez 5 sekund wyświetlić na ekranie czas. Po upływie tego czasu ekran powraca do wyświetlania informacji.

USTAWIANIE CZASU

(1) Konfigurowanie ręczne:

Naciśnij i przytrzymaj przez 2 sekundy przycisk DISP. Wartość godziny zacznie migać. Naciśnij przycisk / , aby ustawić odpowiednią wartość godziny. Naciśnij krótko przycisk DISP, aby zmienić wartość minut. Możesz także użyć przycisku / , aby ustawić odpowiednią wartość minutową. Potem ponownie naciśnij DISP, aby potwierdzić.

(2) Synchronizowanie czasu zgodnie ze stacją RDS:

Umożliwia to odbiór stacji RDS nadającej sygnał dobrej jakości (symbol AF na wyświetlaczu LCD nie miga). Kilka minut później czas zostanie zsynchronizowany zgodnie z prawidłową wartością czasu nadaną przez sygnał ze stacji. (Uwaga: Żadna stacja RDS nie ma tej funkcji).

WYŚWIETLACZ

CIEKŁOKRYSTALICZNY

Umożliwia wyświetlanie aktualnej częstotliwości oraz uruchomionych funkcji na wyświetlaczu.

WEJŚCIE POMOCNICZE

Urządzenie można podłączyć do przenośnego odtwarzacza za pomocą gniazda AUX IN (11). Naciśnij przycisk SRC, aby przejść do trybu AUX, gdy do urządzenia podłączono już zewnętrzne źródło sygnału audio.

FUNKCJA ZEROWANIA

Przycisk RESET (21) musi zostać

uruchomiony za pomocą końcówki długopisu lub wąskiego przedmiotu metalowego.

Przycisk RESET jest aktywny z następujących powodów:

• Po początkowej instalacji urządzenia, gdy zakończono podłączanie okablowania. Gdy nie działa żaden przycisk funkcyjny.
• Wyświetlacz pokazuje symbol błędu.

Uwaga: Naciśnięcie przycisku RESET (21) nie przywróci urządzenia do pracy. Użyj wacika z bawełny nasączonego alkoholem izopropylowym, aby przetrzeć gniazdo na panelu przednim.

OBSŁUGA RADIA

- PRZEŁĄCZANIE NA TRYB RADIA

Naciśnij przycisk SRC (4), aby wybrać tryb radia. Na wyświetlaczu pojawi się tryb radiowy oraz zapisane w pamięci pasmo i częstotliwość.

WYBÓR PASMA RADIOWEGO

Po wejściu do trybu radiowego naciśnij przycisk BAND (3), aby wybrać poszukiwane pasmo.

Pasmo odbiorcze można zmieniać w następującej kolejności:

→ FM1→ FM2→ FM3→ MW1(AM1)→ MW2(AM2)

WYBÓR STACJI

Naciśnij krótko przycisk (12) lub (8), aby uruchomić funkcję wyszukiwania automatycznego. Radio automatycznie wyszuka stacje (w górę i w dół). Naciśnij i przytrzymaj przycisk przez 2 sekundy, aż

na wyświetlaczu pojawi się komunikat „MANUAL" (tryb ręczny), co oznacza przejście do ręcznego trybu strojenia. W tym

trybie można przechodzić stopniowo pomiędzy kolejnymi

częstotliwościami (w górę i w dół), aż do odnalezienia stacji. Jeżeli oba przyciski nie zostaną naciśnięte przez 5 sekund, radio wróci do trybu strojenia automatycznego, a na wyświetlaczu pokaże się komunikat „AUTO".

AUTOMATYCZNE ZAPISYWANIE W PAMIĘCI I SKANOWANIE PROGRAMÓW

• Automatyczne zapisywanie w pamięci
• Naciśnij i przytrzymaj przez 2 sekundy przycisk TS (2). Radio rozpoczyna przeszukiwanie od częstotliwości 87,5 MHz i sprawdza siłę sygnału do zakończenia pojedynczego cyklu wyszukiwania. Następnie kilka stacji o silnym sygnale zostanie zapisanych pod domyślnym numerem przycisku powiązanym z pasmem FM3. Pierwszy cykl odbywa się w trybie LOCAL (lokalny) i wyszukuje stacje o silniejszym sygnale odbiorczym. Jeśli jest to mniej niż 6 stacji, radio wykona drugi cykl w trybie LOCAL OFF.
• Skanowanie programów

Naciśnij krótko przycisk TS (2), aby przeskanować wstępnie ustawione stacje. Radio zatrzyma się na 5 sekund przy danym, wstępnie skonfigurowanym numerze bez wyciszania dźwięku.

RĘCZNE ZAPISYWANIE STACJI I WYWOŁYWANIE WSTĘPNIE SKONFIGUROWANYCH STACJI

Naciśnij i przytrzymaj przyporządkowane do zapisanych w pamięci stacji radiowych (1-6), aby odebrać jej sygnał. Aktualna stacja zostanie zapisana pod danym przyciskiem numerycznym. Naciśnij krótko przycisk zaprogramowanej stacji (1-6), aby słuchać bezpośrednio sygnału nadawanego z tej stacji i zapisanego pod przyporządkowanym przyciskiem programowania.

OBSŁUGA RDS (RADIO DATA SYSTEM)

Tryb RDS ustawia się

w pozycji AF w menu systemowym. Pręść pokrętło audio, aby włączyć lub wyłączyć funkcję AF.

Po każdorazowym włączeniu funkcji AF, na wyświetlaczu pojawia się symbol „AF".

Nazwa programu zostaje wyświetlona w czasie odbierania stacji RDS.

Symbol „AF“ zaczyna migać, jeśli pogarsza się jakość nadawanego sygnału.

W momencie odebrania alarmowego sygnału nadawczego, na wyświetlaczu pojawi się komunikat „ALARM”, a poziom wyjścia akustycznego zostanie automatycznie dostosowany do wstępnie skonfigurowanego poziomu wyjściowego – jeśli kontrola natężenia dźwięku ustawiona jest na poziomie minimalnym.

- Obsługa programów regionalnych

Po uruchomieniu funkcji AF w pozycji REG w menu systemowym. Przestawienie pokrętła audio umożliwia włączenie lub wyłączenie funkcji REG. Po wyłączeniu funkcji AF nie ma możliwości włączenia funkcji REG.

Niektóre stacje nadawcze zmieniają na pewien okres czasu swój program z nadawania normalnego na nadawanie regionalne. W przypadku włączenia regionu, aktualnie odsłuchiwany program pozostaje niezmieniony. Po wyłączeniu funkcji regionu geograficznego można przejść na sygnał odbiorczy nadawany ze stacji regionalnej.

• Słuchanie informacji o ruchu drogowym

W pozycji TA w menu systemowym przestawienie pokrętła audio umożliwia włączenie lub wyłączenie funkcji TA.

Włączenie trybu TA pozwala na odbieranie informacji o ruchu

drogowym.

Jeżeli urządzenie pracuje w trybie CD (MP3) lub AUX, nastąpi tymczasowe przełączenie na tryb radiowy.

Jeżeli funkcja EON wykryje obecność informacji o ruchu drogowym w innym programie, urządzenie przełączy się tymczasowo na stację powiązaną z funkcją EON.

Jeżeli poziom natężenia dźwięku znajduje się poniżej wartości progowej, zostanie podwyższony do tej wartości.

Włączenie trybu TA powoduje włączenie funkcji TA dla pojedynczego segmentu.

W momencie odebrania sygnału ze stacji TP funkcja TP zostanie uruchomiona dla pojedynczego segmentu.

Funkcja zatrzymania TA

Przełączenie funkcji TA na STOP anuluje odbieranie aktualnych informacji o ruchu drogowym (pozycja TA w menu RDS - w przypadku, gdy

nie jest odbierana żadna stacja TA, posiada ona tylko włącz/wyłącz. W przypadku odebrania stacji TA, w odpowiedniej pozycji TA w menu pojawia się opcja włącz/stop/wyłącz). Nie powoduje to jednak wyłączenia trybu TA.

Może też dojść do przypadkowego przełączenia na tryb EON TA, gdy informacja EON TA była już odbierana z aktualnie wybranej stacji, a radio przełączyło się na odbiór sygnału z tej stacji EON, ale zbyt duża odległość od stacji EON uniemożliwia odbiór sygnału. W takiej sytuacji radio zostanie przełączone z powrotem do aktualnie odbieranej stacji. Powyższy przykład ilustruje sytuację, gdy użytkownik słucha niewłaściwego programu lub doszło do chwilowego wyciszenia dźwięku. Dane wykorzystywane przy funkcji RDS to dane PI, PS, AF, TP, TA, EON i PTY.

PS: Nazwa programu

Jest to nazwa stacji nadawczej podana za pomocą znaków alfanumerycznych.

AF: Częstotliwość alternatywna

Jest to lista częstotliwości stacji nadawczych nadających ten sam program.

TP: Identyfikacja programu z informacjami drogowymi

Są to dane identyfikacyjne pochodzące ze stacji nadających informacje drogowe.

TA: Identyfikacja informacji drogowych Są to dane identyfikacyjne sygnalizujące nadawanie lub brak nadawania informacji drogowych.

EON: Informacja o programach innej stacji

Są to informacje nadawane w funkcji AF, TP, TA itd., odnoszące się do innych programów pochodzących z innych stacji niż aktualnie odbierana stacja.

OBSŁUGA ODTWARZACZA USB

Złącze USB (10) znajduje się na panelu przednim. Służy ono do podłączania sterowników USB (10).

Po podłączeniu do złącza sterownika USB, urządzenie wyszuka zapisane na nim pliki MP3/WMA i zacznie je odtwarzać. Jeżeli napęd USB zostanie już zainstalowany w sterowniku, naciśnij przycisk SRC (4), aż do pojawienia się na wyświetlaczu trybu USB.

WYBÓR PLIKÓW

Naciśnij przycisk (8) lub (12), aby

przejść do poprzedniego lub następnego pliku. Na wyświetlaczu pokaże się numer pliku.

Naciśnij i przytrzymaj przycisk (12) lub (8), aby przewinąć pliki do przodu lub do tyłu. W chwili zwolnienia danego przycisku rozpocznie się odtwarzanie.

WSTRZYMYWANIE ODTWARZANIA

Naciśnij przycisk (19), aby wstrzymać odtwarzanie. Naciśnij go ponownie, aby je wznowić.

POGLĄDOWE ODTWORZENIE

WSZYSTKICH PLIKÓW

Naciśnij przycisk SCN (18), aby odtworzyć kilka pierwszych sekund każdego z plików. Naciśnij przycisk ponownie, aby zatrzymać odtwarzanie poglądowe i wznowić normalne.

FUNKCJA POWTARZANIA

Istnieją trzy możliwe warianty powtarzania: RPT all---RPT folder---RPT one (odpowiednio: Powtórz wszystkie -> Powtórz katalog -> Powtórz pojedynczy plik). Naciśnij przycisk RPT (17), aby wybrać jeden z nich.

RPT all: Powtarza wszystkie pliki.

RPT folder: Powtarza wszystkie pliki w katalogu.

RPT one: Powtarza pojedynczy utwór.

LOSOWE ODTWARZANIE

WSZYSTKICH PLIKÓW

Naciśnij przycisk RDM (16), aby odtworzyć wszystkie pliki w losowej kolejności. Naciśnij go ponownie, aby wyłączyć funkcję odtwarzania losowego.

WYBÓR KATALOGU W GÓRĘ/W DÓŁ

Naciśnij przycisk DIR- (15) lub DIR+ (14), aby przejść do katalogu dolnego lub górnego. Przyciski DIR- (15) lub DIR+ (14) nie będą uruchamiać żadnej funkcji, jeśli na płycie z plikami MP3 nie znajdują się żadne katalogi.

WYBIERANIE PLIKÓW ZA POMOCĄ PRZYCISKU AS/PS

Naciśnij przycisk AS. Uruchomi to tryb „wyszukiwania numerów pliku”. Obróć

pokrętło (6), aby wybrać odpowiedni numer pliku, a następnie wciśnij pokrętło (6), aby potwierdzić wybór. Urządzenie wyszuka wybrany plik i zacznie go odtwarzać. Istnieje także możliwość wyszukania plików posługując się bezpośrednio przyciskami numerycznymi:

M1-M6: 1-6

BAND (PASMO): 7

:8

▶:9

DISP: 0.

W przypadku wybrania numeru pliku, urządzenie odczeka kilka sekund na pokrętło (6). Po upływie kilku sekund urządzenie wyszuka dany plik nawet, jeśli przycisk pokrętła (6) nie został wciśnięty.

Uwaga:

1. Urządzenia główne obsługują wyłącznie standardowe pamięci USB zatwierdzone przez Microsoft.
2. Odtwarzacz USB MP3 nie jest urządzeniem standardowym, co oznacza, że różne marki i różne modele urządzeń mają swoje własne standardy. Z tego względu nasze urządzenie nie będzie obsługiwać każdego odtwarzacza MP3.
3. W przypadku podłączania odtwarzacza MP3 wyposażonego w normalne baterie (nie będące akumulatorem), należy najpierw wyjąć baterię z odtwarzacza, a dopiero potem podłączyć go do złącza USB. W przeciwnym wypadku może dojść do rozerwania baterii.

UWAGA

Nie wolno podłączać odtwarzacza do urządzenia głównego, jeśli na nośniku USB zapisano ważne pliki. Nieprawidłowa obsługa odtwarzacza może spowodować utratę plików. Nasza firma nie ponosi odpowiedzialności za utratę takich danych.

OBSŁUGA TF

Na panelu przednim urządzenia znajduje się złącze TF (22).

Po podłączeniu do złącza TF karty TF, urządzenie wyszuka zapisane na niej pliki MP3/WMA i zacznie je odtwarzać. Ten mechanizm działa identycznie, jak opisana wcześniej operacja odtwarzania plików MP3/WMA.

W przypadku pracy w innym trybie naciśnięcie przycisku SRC (4) umożliwi przejście do trybu SD.

OBSŁUGIWANE

TRYBY

DEKODOWANIA MP3/WMA

Urządzenie główne obsługuje wymienione niżej tryby dekodowania plików MP3/WMA (Windows Media Audio).

Standard	Szybkość transmisji danych (kB/s)	Obślugiwantryby
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stereo

Tryb USB obsługuje:

1. Folder: 500 maks.
2. Plik: 999 maks.
3. Głębokość katalogu: 8 warstw. Rozmiar: 32GB

UWAGA

Nie wolno podłączać urządzenia USB lub karty TF do urządzenia głównego, jeśli zapisano na nich ważne pliki. Nie wolno również odtwarzać płyt CD-R/RW, które zawierają ważne pliki. Nieprawidłowa obsługa odtwarzacza może spowodować utratę danych. Nasza firma nie ponosi

odpowiedzialności za utratę takich danych. OBSŁUGA BLUETOOTH*)

WSTĘPNE PAROWANIE URZĄDZEŃ W TRYBIE BLUETOOTH

(i) W przypadku korzystania z trybu Bluetooth sprawdź, czy Twój telefon komórkowy obsługuje funkcję Bluetooth. (ii) Różne rodzaje telefonów komórkowych posługują się odmiennymi parametrami siły emisji. Zaleca się, aby odległość pomiędzy telefonem komórkowym i urządzeniem nie przekraczała 3 m, co pozwoli uzyskać najlepszą jakość połączenia. Nie umieszczaj żadnych metalowych przedmiotów i przeszkód na ścieżce nadawania pomiędzy telefonem komórkowym i urządzeniem.

PAROWANIE

1) Wybierz konfigurację Bluetooth 2) na telefonie komórkowym. (Informację o obsłudze połączenia Bluetooth znajdziesz w instrukcji dołączonej do swojego telefonu). 2) Na liście wyświetlanej na telefonie powinna pojawić się pozycja „CAR KIT" (zestaw samochodowy).

Wybierz opcję „BP 170 BT", a następnie wprowadź hasło „0000". Jeżeli hasło będzie potrzebne.

3) Po pomyślnym sparowaniu urządzeń, na wyświetlaczu LCD pojawi się symbol BT.

- Odbieranie/odrzucanie połączenia przychodzącego

W przypadku połączenia przychodzącego naciśnij przycisk, aby odebrać połączenie. Naciśnięcie przycisku spowoduje odrzucenie połączenia.

- Kończenie rozmowy

Po zakończeniu rozmowy naciśnij przycisk,

aby się rozłączyć.

• Sprawdzanie książki telefonicznej/połączeń odebranych/wykonanych/nieodebranych (dotyczy telefonów z systemem Android oraz marki iPhone)

Naciśnij przycisk SRC, aby na wyświetlaczu pojawił się komunikat „PHONE" (telefon). Naciśnij przycisk, aby na wyświetlaczu pojawił się komunikat „BOOK" (książka telefoniczna). Kolejne naciśnięcie przycisku spowoduje wyświetlenie kolejno następujących opcji:

BOOK---RECEIVED---DIALED---MISSED--PHONE (Książka telefoniczna -> Odebrane -> Wykonane -> Nieodebrane -> Telefon)

Użycie przycisku lub w każdej z tych pozycji umożliwi sprawdzenie przypisanych jej numerów.

Uwaga: Po pierwszym podłączeniu na Twoim telefonie komórkowym pojawi się informacja, że zostanie połączony z radiem samochodowym. Musisz wyrazić na to zgodę i nacisnąć „YES” (Tak), aby potwierdzić.

(Uwaga: Ważne, aby numer telefonu został zapisany w pamięci telefonu, a nie na karcie SIM).

Wykonywanie połączenia

1) Wykonywanie połączenia poprzez wprowadzenie numeru telefonu.

Naciśnij przycisk SRC, aby na wyświetlaczu pojawił się komunikat „PHONE” (telefon).

Naciśnij i przytrzymaj przycisk

Wyświetlacz LCD będzie całkowicie pusty. Teraz możesz wprowadzić numer telefonu i nacisnąć przycisk, aby potwierdzić wybranie wprowadzonego numeru. (Uwaga: W przypadku wprowadzenia nieprawidłowego numeru naciśnij przycisk

, aby anulować niewłaściwe cyfry.)

Na panelu przednim znajdują się cyfry 1-6 oraz przyciski 0/7/8/9/*/#, którym przypisano następujące funkcje: 0: przycisk wyświetlania (DISP)

7:EQ:

8:

9:

*: Naciśnij i przytrzymaj przez 2 sekundy przycisk (5).

Naciśnij i przytrzymaj przez 2 sekundy przycisk (6).

1) Ponowne wykonanie połączenia

Naciśnij przycisk SRC, aby na wyświetlaczu pojawił się komunikat „PHONE” (telefon). Naciśnij i przytrzymaj przycisk przez 2 sekundy, aby ponownie wybrać ostatni numer telefonu.

2) Wykonywanie połączenia na numer z książki telefonicznej/połączeń odebranych/wykonanych/nieodebranych (dotyczy telefonów z systemem Android oraz marki iPhone)

• Przejdź do pozycji „Sprawdzanie książki telefonicznej/połączeń odebranych/wykonanych/nieodebranych”, a następnie wybrać poszukiwany numer telefonu. Naciśnij przycisk, aby wybrać dany numer. Uwaga: Jeżeli w Twoim telefonie komórkowym znajdują się dwie (2) karty SIM, wówczas w czasie

wykonywania połączenia za pomocą panelu przedniego urządzenia wybrana zostanie karta domyślna (lub za każdym razem pojawiać się będzie prośba o określenie karty, z której wykonane zostanie połączenie).

Przekazywanie połączenia pomiędzy telefonem komórkowym i urządzeniem

W trybie rozmowy naciśnij przycisk (20), aby przekazać rozmowę telefoniczną pomiędzy telefonem i radiem.

• Przesyłanie dźwięku przez Bluetooth (funkcja A2DP)

Naciśnij przycisk SRC (4), aby na wyświetlaczu pokazał się komunikat „PHONE” (telefon). Następnie włącz odtwarzacz muzyki w telefonie, aby rozpocząć odtwarzanie utworu muzycznego. Dźwięk będzie przekazywany przez głośnik w

urządzeniu. Naciśnij przycisk (19) znajdujący się na panelu przednim, aby zatrzymać/wznowić odtwarzanie utworu. Naciśnij przycisk (12) lub (8), aby wybrać następny/poprzedni utwór.

Łączenie/rozłączanie Bluetooth

Naciśnij i przytrzymaj przycisk SRC przez 2 sekundy, aby włączyć/wyłączyć połączenia Bluetooth.

POŁOŻENIE PRZYCISKÓW

PRZYCISKI FUNKCYJNE I STEROWANIA

1. ⏻ : Przycisk włączania/wyłączania zasilania
2. VOL+: Przycisk zwiększania głośności.
3. BAND: Umożliwia wybranie pasma FM1/FM2/FM3/MW1/MW2 w trybie RADIO.
4. W trybie RADIO: Naciśnij krótko, aby przeszukać funkcje w dół. Naciśnij i przytrzymaj, aby wyłączyć ręcznie. W trybie MP3/WMA: Naciśnij krótko, aby przejść o jeden plik wstecz. Naciśnij i przytrzymaj, aby cofać szybko.
5. VOL-: Przycisk zmniejszania głośności.
6. EQ: jest to przycisk korektora dźwięku.
7. 2 SCN: W trybie RADIO: Numer 2. Patrz strona 11 - ZAPISYWANIE. W trybie MP3/WMA: Naciśnij, aby włączyć/wyłączyć funkcję SKANOWANIE.
8. 1▶11: W trybie RADIO: Numer 1. Patrz strona 11 - ZAPISYWANIE. W trybie MP3/WMA: Naciśnij, aby zatrzymać/wznowić odtwarzanie.
9. 4 RDM: W trybie RADIO: Numer 4. Patrz strona 11 - ZAPISYWANIE. W trybie MP3/WMA: włączanie/wyłączanie funkcji odtwarzania losowego.
10. 5 DIR-: W trybie RADIO: Numer 5. Patrz strona 11 - ZAPISYWANIE STACJI. W trybie MP3/WMA: Naciśnij, aby wrócić do poprzedniego katalogu. Jest to przycisk urządzenia działającego w trybie Bluetooth.*)
11. SRC: jest to funkcja SRC (źródło dźwięku).
12. Naciśnij, aby wyciszyć/przywrócić dźwięk.
13. W trybie RADIO: jest to funkcja TS (patrz strona 11). W trybie MP3/WMA: jest to funkcja wyszukiwania. (Patrz strona...). W trybie BT: Odpowiada za funkcję omówioną na str. 14: wykonywanie połączenia.
14. SEL: jest taka sama, jak przycisk MENU. Patrz strona 9.
15. W trybie RADIO: Naciśnij krótko, aby wyszukać funkcję. Naciśnij i przytrzymaj, aby odnaleźć funkcję ręcznie.

POŁOŻENIE PRZYCISKÓW

INFORMACJE OGÓLNE

Wymagania dotyczące zasilania: prąd stały 12 V, minus połączony z masą

Wymiary podstawy montażowej: 178 (szer.) x 97 (gł.) x 50 (wys.)

Kontrola tonów

• Niskie (przy 100 Hz): ±10 dB
• Wysokie (przy 10 kHz): ±10 dB
• Maksymalna moc wyjściowa: 4x40 W
• Pobór prądu: 10 A (maks.) (dotyczy wersji z normalnym zasilaniem)

RADIO

	FM
Zakres częstotliwość	od 87,5 do 108 MHz
IF		10,7 MHz
Czułość (S/N=30 dB)	4 μV
Separacja kanaiów stereo	>25 dB

	AM (MW)
Zakres częstotliwość	od 522 do 1620 kHz
IF	450 kHz
Czułość (S/N=20 dB)	36 dBuV

POŁOŻENIE PRZYCISKÓW

Sprawdź połączenia kablowe przed sprawdzeniem listy kontrolnej. Skonsultuj się z najbliższym przedstawicielem firmy, jeśli po sprawdzeniu listy kontrolnej jakikolwiek problem nadal występuje.

Objaw	Przyczyna	Rozwiązanie
Brak zasilania.	Nie załoczono zapłonu w samochodzie.	Przestaw kluczycy zapłonu do polożenia „ACC”,nejeli zasilanie podȩczono do obwodu pomocniczego w pojeździe, a silnik nie ma obrotów.
	Przepalony bezpiecznik. Wymiść beziepiecznik.
Nie sągne włość lub wysunność płytry.	W odtrwarzaczu płyt jestJunior płyta.	Wyjmij płyte z odtrwarzacza i dopiero wtedy w蕈advanced.
	Płyta została wsunięta w niewość wiym polożeniu.	Wławskiptyte tak, aby napisy znajdowały są na gorze.
	Płyta kompaktowa jest bardzo zabrudzona lub uszkodzona.	Wyczyść płyte lub próbuj odtkorzyć inną.
	Zbyt wysoka temperatura w samochodzie.	Schłodź pojadz lub zaczekaj, atr temperatura otoczenia wróci do normy.
	Obecność skroplonej pary.	Pozostaw odtkwarzac wyłączenia na okola godz引擎 popownik.
Brak dzwiedzku.	Głowność ustawiono na minimum.	Dostosuj dzwieck do pojadanego poziomu.
	Okablowanie nie jest prawnodzow podȩczzone.	Sprawdzić polaçzenia przyzewodów.
Zakroczenia w odtkwarzaniu dzwiedzku.	Kąt zamocowania urzemdatzenia przechraca 30 stopni.	Ustaw kąt tak, aby byl mniejszy nig 30 stopni.
	Płyta jest bardzo zabrudzona lub uszkodzona.	Wyczyść płyte lub próbuj odtkorzyć inną.
Przyciski operacyjneNie dzialaja.	Wbudowy mikrokomputer dla nieprawidowej z powodu hałasu.	Wcisność przycisk zerOWANIA (RESET). Panel przydni zostroi nozalem sieprawidowej zamocOWANY na要比scu.
Radio nie dziala. Nie dziala funkacja automatycznych wyboru staicism radiowych.	Nie podȩczono przyewodu antenowego.	Podȩcz starannie przywość antenowy.
	Siła sygnalu jest zbyt sąba.	Wybierz stacje reçznie.

można ją podłączyć do złącza USB.

W przeciwnym razie może dojść do zniszczenia baterii.

OSTRZEŻENIE
