Bologna 170 - Autorrádio BLAUPUNKT - Bezplatný návod k obsluze

Typ produktu	Autorádio Bluetooth s USB, TF a AUX vstupem
Značka	Blaupunkt
Model	Bologna 170
Rozměry montážního rámu	178 (šířka) x 97 (hloubka) x 50 (výška) mm
Napájení	Stejnosměrný proud 12 V, záporný pól uzemněn
Odběr proudu	10 A (max)
Maximální výstupní výkon	4 x 40 W
Frekvenční rozsah FM rádia	87,5 až 108 MHz
Frekvenční rozsah AM (MW) rádia	522 až 1620 kHz
Citlivost FM (S/N=30 dB)	4 μV
Citlivost AM (S/N=20 dB)	36 dBμV
Oddělení stereo FM	Větší než 25 dB
Nastavení tónů - Basy (při 100 Hz)	±10 dB
Nastavení tónů - Výšky (při 10 kHz)	±10 dB
Podporované audio formáty	MP3, WMA
Konektory	USB, TF (microSD), AUX vstup 3,5 mm, Bluetooth, rádiová anténa
Funkce Bluetooth	Hands-free (hovory), streamování audia A2DP
RDS	AF, TA, TP, EON, REG, PTY
Ekvalizér	Předvolby: CLASSICS, ROCK, POP, FLAT, EQ OFF + XBASS
Odnímatelný přední panel	Ano, s tlačítkem pro odjištění
Reset	Tlačítko RESET (hrot pera)
Údržba a čištění	Očistěte kontakty předního panelu vatovým tampónem namočeným v isopropylalkoholu
Bezpečnost	Ochranná pojistka (zkontrolujte, pokud se přístroj nezapíná)

Často kladené otázky - Bologna 170 BLAUPUNKT

Jak resetovat autorádio Blaupunkt Bologna 170?

Použijte hrot pera nebo tenký kovový předmět ke stisknutí tlačítka RESET (21) umístěného vpředu. To je nutné po prvotní instalaci, při poruše nebo pokud displej zobrazuje chybu.

Jak spárovat telefon s autorádiem přes Bluetooth?

Aktivujte Bluetooth na telefonu, poté na autorádiu stiskněte tlačítko SRC pro výběr režimu PHONE. V seznamu zařízení na telefonu vyberte BP 170 BT a v případě výzvy zadejte kód 0000. Displej po připojení zobrazí symbol BT.

Jak nastavit čas na Blaupunkt Bologna 170?

Stiskněte a podržte tlačítko DISP po dobu 2 sekund, dokud nezačne blikat čas. Pomocí tlačítek ◀ nebo ▶ nastavte hodiny, poté krátce stiskněte DISP pro přepnutí na minuty. Znovu pomocí ◀ nebo ▶ nastavte minuty a potvrďte tlačítkem DISP.

Co dělat, když se autorádio nezapíná?

Nejprve zkontrolujte, zda je zapalování vozu v poloze ACC. Pokud je napájení v pořádku, může být spálená pojistka. Vyměňte ji za pojistku stejné hodnoty. Pokud problém přetrvává, obraťte se na prodejce.

Jak ručně uložit rozhlasovou stanici?

Nalaďte požadovanou stanici, poté stiskněte a podržte po dobu 2 sekund jedno z číselných tlačítek (1 až 6) pro uložení stanice. Pro vyvolání stanice krátce stiskněte příslušné tlačítko.

Jak aktivovat dopravní informace (TA)?

V nabídce RDS otáčejte ovladačem hlasitosti, dokud se nedostanete k položce TA. Stisknutím aktivujte nebo deaktivujte funkci. Když je TA aktivní, autorádio automaticky přepne na dopravní zpravodajství i v režimu USB nebo AUX.

Jaké formáty zvukových souborů jsou podporovány přes USB nebo TF?

Autorádio podporuje soubory MP3 a WMA (Windows Media Audio). Maximální kapacita je 32 GB, maximálně 999 souborů a 500 složek, do hloubky 8 úrovní.

Jak sundat odnímatelný přední panel?

Stiskněte tlačítko pro odjištění (5) umístěné na předním panelu pro jeho uvolnění. Uchovávejte jej na bezpečném místě, aby nedošlo k odcizení. Pravidelně čistěte kontakty vatovým tampónem namočeným v isopropylalkoholu.

Jak použít funkci náhodného přehrávání (RDM)?

V režimu USB nebo TF stiskněte tlačítko RDM (4) pro aktivaci náhodného přehrávání všech souborů. Opětovným stisknutím deaktivujte.

Co dělat, když je zvuk zkreslený nebo slabý?

Zkontrolujte nastavení hlasitosti a úrovně basů/výšek (BASS/TRE). Ujistěte se, že montážní úhel přístroje nepřesahuje 30 stupňů. Pokud problém přetrvává, očistěte disk nebo zkontrolujte připojení kabelů.

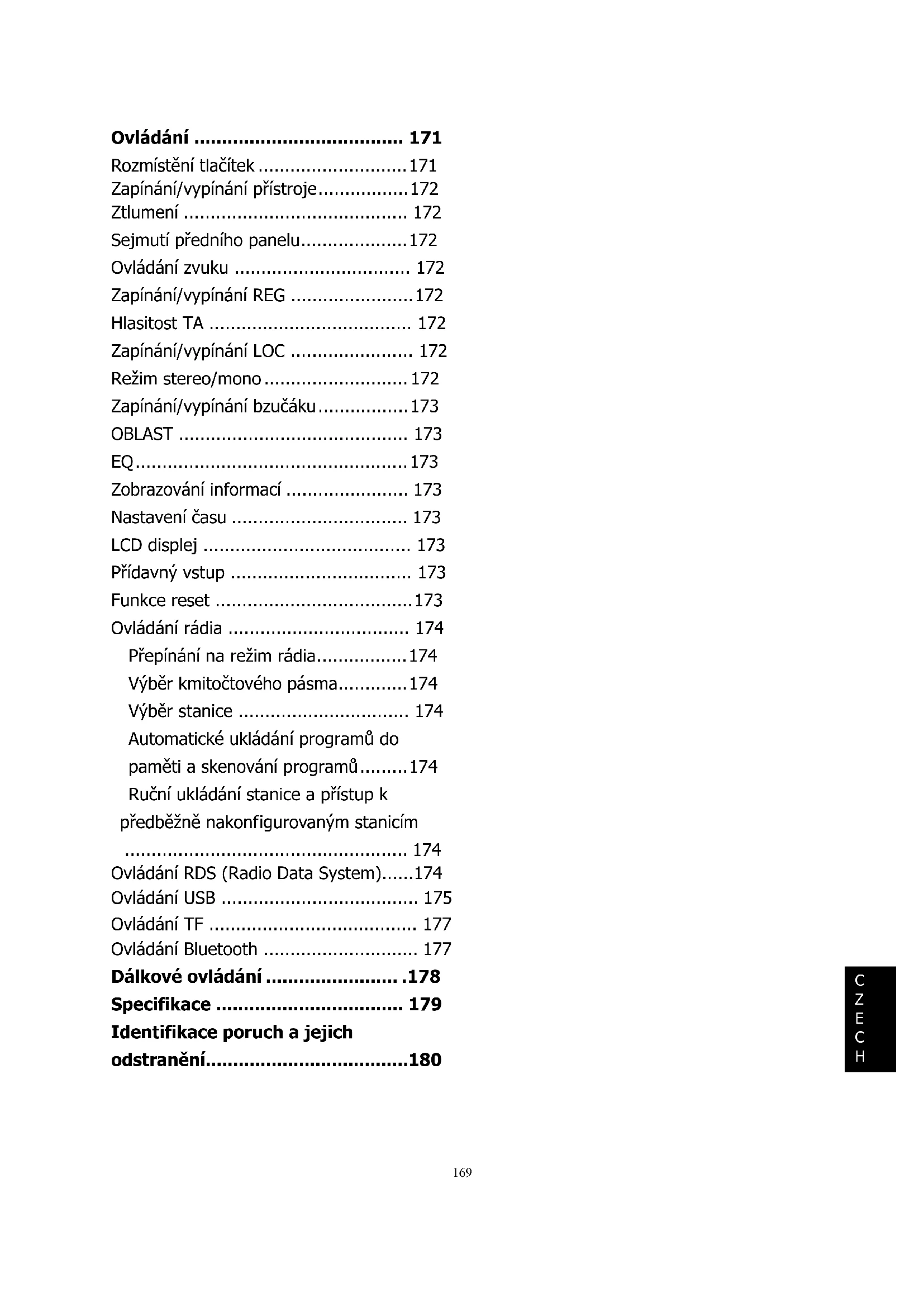

NÁVOD K OBSLUZE Bologna 170 BLAUPUNKT

Rozmístěné tlačítko 171

Zapínání/vypínání přístroje. 172

Ztlumení 172

Sejmutí předního panelu. 172

Ovládání zvuku 172

Zapínání/vypínání REG 172

Hlasitost TA 172

Zapínání/vypínání LOC 172

Režim stereo/mono 172

Zapínání/vypínání bzučáku 173

OBLAST 173

EQ. 173

Zobrazování informací 173

Nastavení času 173

LCD displej 173

Přídavný vstup 173

Funkce reset 173

Ovládání rádia 174

Přepínání na režim rádia. 174

Paměti a skenování programů 174

Ruční ukládání stanice a přístup k

předběžně nakonfigurovaným stanicím

174

Ovládání RDS (Radio Data System).....174

Ovládání USB 175

Ovládání TF 177

Ovládání Bluetooth 177

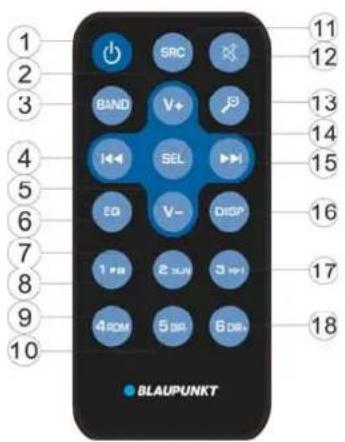

Dálkové ovládání 178

Specifikace 179

Identifikace poruch a jejich

Prohlášení o shodě

Společnost Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 2014/53/EU.

Prohlášení o shodě najdete na internetové adrese www.blaupunkt.com

Prohlášení o shodě se směrnicí 2014/53/EU o dodávání rádiových zařízení na trh a prohlášení o shodě se směrnicí RoHS 2011/65/EU

Záruka

Záruční podmínky najdete na adrese www.blaupunkt.com

Záruka

V případě zájmu o záruční opravu najdete informace o servisních partnerech poskytujících tyto služby ve vaší zemi na adrese www.blaupunkt.com

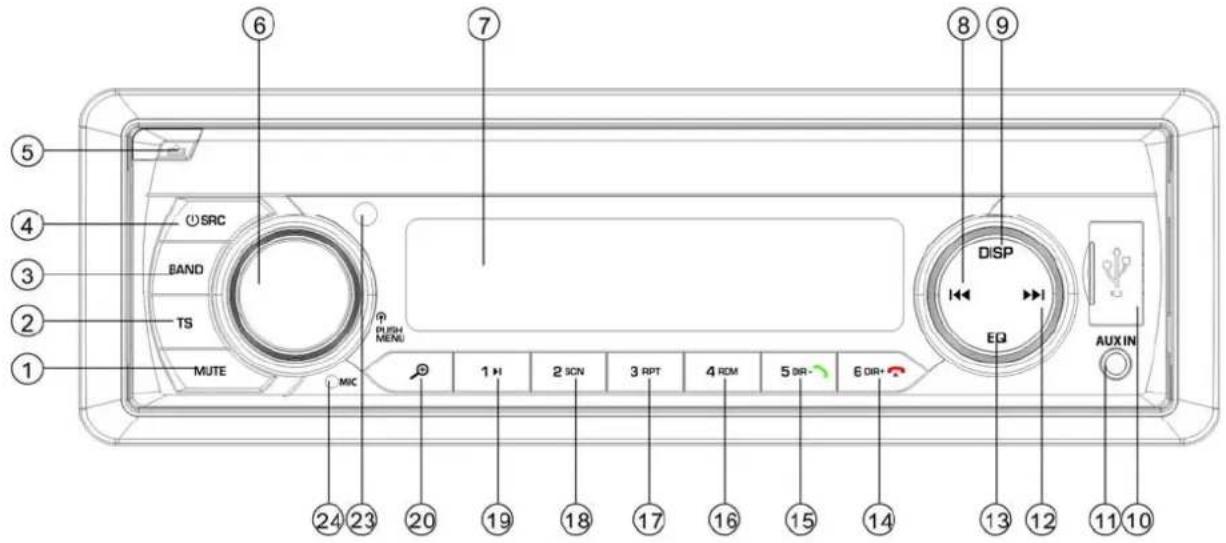

ROZMÍSTĚNÍ TLAČÍTEK

1. Tlačítko MUTE (ztlumení)
2. Tlačítko TS
3. Tlačítko BAND (pásmo)
4. Tlačítko „(1) /SRC (zdroj)"
5. Tlačítko (odblokování panelu)
6. Tlačítko VOL/MENU (hlasitost/menu)
7. LCD displej
8. Tlačítko (VYHLEDÁVÁNÍ DOLŮ)
9. Tlačítko "DISP" (zobrazování)
10. Konektor USB
11. Vstup AUX-IN
12. Tlačítko „»" (VYHLEDÁVÁNÍ NAHORU)
13. Tlačítko ekvalizéru (EQ)
14. Tlačítko „6 DIR+/n"*)
15. Tlačítko „5 DIR-{/”*)
16. Tlačítko „4 RDM" (vyhledávání)
17. Tlačítko „3 RPT" (opakování)
18. Tlačítko „2 SCN" (skenování)
19. Tlačítko „1 >>
20. Tlačítko „ext©" (vyhledávání souboru MP3)
21. Tlačítko RESET (resetování)
22. Slot pro kartu TF
23. INFRACERVENÝ SENZOR
24. MIKROFON

Zapínání/vypínání přístroje

Stisknutím spínače (4) přístroj zapnete. Systém bude spuštěn. Pro vypnutí přístroje stiskněte tlačítko (4) a 2 sekundy je přidržte.

ZTLUMENÍ

Pro vypnutí zvuku krátce stiskněte tlačítko MUTE (1). Pro jeho zapnutí stiskněte tlačítko znovu.

SEJMUTÍ PŘEDNÍHO PANELU

Pro odstranění snímatelného předního panelu stiskněte tlačítko odblokování (5).

NASTAVENÍ ZVUKU

Pro výběr požadovaného režimu nastavení krátce stiskněte tlačítko MENU (4). Režim nastavení lze měnit v následujícím pořadí: -BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-DX-STEREO-CLOCK-AREA

TRE: Vysoké tóny

BAL: Vyvážení

FAD: Ztišování

EQ: Nastavení zvuku

DX: Vzdálenost

Otáčením ovládacího kolečka audio (19) seřizujete kvalitu zvuku a jeho nastavení.

Pro přechod do menu RDS (viz níže) stiskněte a 2 vteřiny přidržte tlačítko MENU (4):

AF-TA-TA VOL-REG-EON

AF: Alternativní frekvence

TA: Informace o silničním provozu

TA VOL: Hlasitost informací o silničním provozu

EON: Informace o programech jiné stanice (Enhanced Other Network)

EQ (Nastavení zvuku)

Krátce stiskněte tlačítko pro výběr jednoho z nakonfigurovaných režimů EQ uvedených níže:

Pro zapnutí funkce XBASS stiskněte a 2 vteřiny přidržte tlačítko EQ. Pro vypnutí funkce tlačítko opět stiskněte a přidržte.

Zapínání/vypínání bzučáku (BEEP):

Autorádio je vybaveno dvěma zvukovými režimy bzučáku. Otáčením ovládacího kolečka hlasitosti vyberete jeden z nich.

• Režim zapnutého bzučáku (Beep on): Každé stisknutí libovolného tlačítka bude doprovázeno zvukovým signálem.
• Režim vypnutého bzučáku (Beep off): Stisknutí libovolného tlačítka nebude doprovázeno zvukovým signálem.

LOC/DX:

Otáčení ovládacího kolečka audio (6) v této funkci povede k zapnutí/vypnutí lokalizace. Zařízení v režimu LOC snižuje citlivost příjmu během vyhledávání rádiových stanic. To znamená, že budou spuštěny pouze stanice se zaručenou dobrou kvalitou příjmu. Všechny stanice s nízkou kvalitou zvuku budou ignorovány. Zařízení v režimu DX zvyšuje citlivost příjmu při vyhledávání rádiových stanic. To znamená, že rádio může přijímat signál z většího počtu stanic.

STEREO/MONO: Otáčení ovládacího kolečka audio (6) v této funkci umožní výběr režimu zvuku STEREO nebo MONO. V režimu STEREO lze přijímat stereo signál v pásmu FM. V režimu MONO bude stanice vysílající stereo převedena do režimu mono. Může se stát, že když je přijímaný signál nízké kvality, sníží se při přechodu do režimu MONO hlasitost.

HODINY

Hodiny (CLOCK) najdete v menu SEL. Máte na výběr mezi 12-hodinovým a 24-hodinovým formátem.

Upozornění: V případě výběru oblasti EUR

OBLAST (AREA):

V menu AREA lze vybrat oblasti EUR/USA/LAT.

Hlasitost TA: Tato funkce umožňuje nastavit minimální hlasitost informací o silničním provozu. Rozsah hodnot: 10-43. Přednastavená hodnota: 21. Otáčením ovládacího kolečka hlasitosti nastavíte hlasitost informací o silničním provozu.

Zapnutí/vypnutí REG

Po spuštění funkce AF lze využít menu SEL pro zapnutí nebo vypnutí geografického regionu u položky REG. Některé vysílací stanice mění na určitou dobu svůj program z normálního na regionální vysílání. V případě zapnutí geografického regionu nebude aktuálně puštěný program měněn.

Zapnutí/vypnutí EON

Funkci EON lze zapnout/vypnout v menu SEL. Funkce EON je na počátku zapnutá.

ZOBRAZOVÁNÍ INFORMACÍ

Po stisknutí tlačítka DISP (9) se na displeji na 5 sekund zobrazí čas. Po uplynutí této doby se displej vrátí k zobrazování informací.

NASTAVENÍ ČASU

Stiskněte a 2 sekundy přidržte tlačítko DISP. Hodiny začnou blikat. Stiskněte tlačítko /ɪ pro nastavení aktuální hodiny. Pro nastavení minut krátce stiskněte tlačítko DISP. Minuty lze nastavit také pomocí tlačítka /ɪ. Pro potvrzení opět

(USA nebo LAT) u položky AREA (geografická oblast) budou hodiny automaticky nastaveny na formát 24 (12). Jestliže si přejete používat formát 12 (24) v oblasti EUR (USA nebo LAT), je nutné provést formátování hodin.

stiskněte tlačítko DISP.

(2) Synchronizace času podle stanice RDS:

Umožňuje to příjem stanice RDS odesílající signál dobré kvality (symbol AF na LCD displeji nebliká). Za několik minut bude čas synchronizován podle platného času odesílaného signálem ze stanice. (Upozornění: Každá RDS stanice má tuto funkci).

LCD DISPLEJ

Umožňuje zobrazit aktuální frekvence a spuštěné funkce na displeji.

PŘÍDAVNÝ VSTUP

K přístroji lze pomocí přídavného vstupu AUX IN (11) připojit přenosný přehrávač. Připojte k přístroji vnější zdroj audio signálu, stiskněte tlačítko SRC a přístroj přejde do režimu AUX.

FUNKCE VYNULOVÁNÍ

Tlačítko RESET (21) se spouští koncovkou propisky nebo úzkým kovovým předmětem.

Tlačítko RESET se aktivuje z následujících důvodů:

• Po počáteční instalaci přístroje a dokončení připojení všech kabelů.
• Nefunguje žádné funkční tlačítko.
• Displej zobrazuje chybu.

Upozornění: Stisknutí tlačítka RESET (21) nepovede k obnovení činnosti přístroje. Pro čištění zásuvky na předním panelu použijte vatový tampón napuštěný izopropylalkoholem.

OVLÁDÁNÍ RÁDIA

- PŘEPÍNÁNÍ NA REŽIM RÁDIA

Pro výběr režimu rádia stiskněte tlačítko SRC (4). Na displeji se zobrazí režim rádia a v paměti uložené pásmo a frekvence.

VÝBĚR RÁDIOVÉHO PÁSMA

Po přechodu do rádiového režimu stiskněte tlačítko BAND (3) pro výběr požadovaného pásma.

Pásmo lze měnit v následujícím pořadí:

→ FM1→ FM2→ FM3→ MW1(AM1)→ MW2(AM2)

VÝBĚR STANICE

Pro spuštění funkce automatického vyhledávání krátce stiskněte tlačítko (12) nebo (8). Rádio bude automaticky vyhledávat stanice (nahoru i dolů). Stiskněte tlačítko a přidržte je 2 vteřiny, až

se na displeji zobrazí „MANUAL" (ruční režim), což znamená přechod do ručního režimu ladění. V tomto

režimu lze přecházet postupně mezi jednotlivými frekvencemi (nahoru i dolů), až do nalezení stanice. Pokud během 5 vteřin nedojde ke stisknutí jednoho z tlačítek, vrátí se rádio do režimu automatického ladění a na displeji se zobrazí „AUTO".

AUTOMATICKÉ UKLÁDÁNÍ PROGRAMŮ DO PAMĚTI A SKENOVÁNÍ PROGRAMŮ

• Automatické ukládání do paměti
• Stiskněte tlačítko TS (2) a přidržte je 2 vteřiny. Rádio začne vyhledávat od frekvence 87,5 MHz a bude ověřovat sílu signálu až do dokončení celého cyklu vyhledávání. Poté uloží několik stanic se silným signálem pod implicitní číslo tlačítka spojeného s pásmem FM3. První cyklus funguje v režimu LOCAL (lokální)

a vyhledává stanice se silným signálem příjmu. Pokud je to méně než 6 stanic, provede rádio druhý cyklus vyhledávání v režimu (LOCAL OFF).

- Skenování programů

Pro skenování předběžně nastavených stanic stiskněte tlačítko TS (2). Rádio se zastaví na 5 vteřin u daného předběžně nakonfigurovaného čísla bez ztlumení zvuku.

- RUČNÍ UKLÁDÁNÍ STANICE A PŘÍSTUP K PŘEDBĚŽNĚ NAKONFIGUROVANÝM STANICÍM

Pro příjem signálu stanice stiskněte a 2 vteřiny přidržte jedno z tlačítek přiřazených k rádiovým stanicím uloženým v paměti (1-6). Aktuální stanice bude uložena v paměti pod daným číselným tlačítkem. Pro poslech dané stanice krátce stiskněte číselné tlačítko přiřazené k naprogramované stanici (1-6).

OVLÁDÁNÍ RDS (RADIO DATA SYSTEM)

• Režim RDS se nastavuje

v položce AF v systémovém menu. Pro zapnutí nebo vypnutí funkce AF přetočte ovládací kolečko audio.

Po každém zapnutí funkce AF se na displeji objeví symbol „AF".

Název programu bude zobrazován během příjmu signálu stanice RDS.

Symbol "AF" začne blikat, když se kvalita přijímaného signálu zhorší.

V okamžiku příjmu výstražného vysílacího signálu se na displeji zobrazí "ALARM" a úroveň akustického výstupu se automaticky uzpůsobí původně nakonfigurované úrovni výstupu - pokud bylo ovládání hlasitosti zvuku nastaveno na minimální úroveň.

Ovládání regionálních programů

Po spuštění funkce AF v položce REG v

systémovém menu. Přetočení ovládacího kolečka audio umožňuje zapnout nebo vypnout funkci REG. Po vypnutí funkce AF nelze vypnout funkci REG.

Některé vysílací stanice mění na určitou dobu svůj program z normálního na regionální vysílání. V případě zapnutí regionu nebude aktuálně puštěný program měněn. Po vypnutí funkce geografického regionu lze přejít na příjem signálu vysílaného regionální stanicí.

- Poslech informací o silničním provozu

Otočení ovládacím kolečkem audio v položce TA systémového menu umožňuje zapnout nebo vypnout funkci TA. Zapnutí režimu TA umožňuje poslech informací o silničním provozu: jestliže je přístroj právě spuštěn v režimu CD (MP3) nebo AUX, dojde k dočasnému přepnutí na režim rádia. Když funkce EON zjistí, že jsou na jiném programu vysílány informace o silničním provozu, přístroj dočasně přepne na vysílání stanice zjištěné funkcí EON. Pokud je hodnota hlasitosti zvuku menší než mezní hodnota, bude zvuk zesílen na mezní hodnotu.

Zapnutí režimu TA povede k zapnutí funkce TA pro jednotlivý segment. V okamžiku příjmu signálu ze stanice TP bude funkce TP zapnuta pro jednotlivý segment.

Funkce rušení TA

Přepnutí funkce z TA na STOP vypne příjem aktuálních informací o silničním provozu (položka TA v menu RDS - v případě, že

není přijímána žádná stanice TA poskytuje pouze možnosti zapnout/vypnout. V případě příjmu stanice TA se u příslušné položky TA v menu objeví možnosti zapnout/stop/vypnout). Nedojde však k

Vypnutí režimu TA.

Může také dojít k náhodnému přepnutí na režim EON TA, když informace EON TA již byly přijímány z vybrané stanice a došlo k přepnutí rádia na vysílání signálu z této stanice EON, ale příliš velká

vzdálenost od stanice EON znemožňuje příjem signálu. V takovém případě bude rádio zpět přepnuto na aktuálně vysílanou stanici. Výše uvedený příklad se týká situace, kdy uživatel poslouchá nesprávný program nebo kdy došlo k dočasnému ztlumení zvuku. Funkce RDS využívá tyto údaje: PI, PS, AF, TP, TA, EON a PTY.

PS: Název programu

Název vysílací stanice zobrazený písmeny a čísly.

AF: Alternativní frekvence

Seznam frekvencí vysílacích stanic, které vysílají stejný program.

TP: Označení programu s informacemi o silničním provozu

Identifikační údaje pocházející ze stanice, která vysílá informace o silničním provozu.

TA: Označení silničních informací

Identifikační údaje, které oznamují, zda stanice právě vysílá, nebo nevysílá informace o silničním provozu.

EON: Informace o programech jiné stanice

Konektor USB (10) je umístěn na předním panelu zařízení. Slouží k připojení ovladačů USB (10).

Po připojení ovladače USB ke konektoru vyhledá přístroj uložené soubory MP3/WMA a začne je přehrávat. Jestliže bylo již

zařízení USB instalováno v ovladači, přidržujte stisknuté tlačítko SRC (4), až se na displeji zobrazí režim USB.

VÝBĚR SOUBORU

Stiskněte tlačítko (8) nebo (12) pro

přechod na předcházející nebo následující soubor. Na displeji se zobrazí číslo souboru. Pro pohyb mezi soubory dopředu nebo dozadu stiskněte tlačítko (12) nebo (8). V okamžiku, kdy tlačítko pustíte, přístroj zahájí přehrávání daného souboru.

PŘERUŠENÍ PŘEHRÁVÁNÍ

Pro přerušení přehrávání stiskněte tlačítko

(19). Opětovným stisknutím tlačítka přehrávání obnovíte.

UKÁZKOVÉ PŘEHRÁVÁNÍ VŠECH SOUBORŮ

Pro přehrání několika prvních vteřin každého souboru stiskněte tlačítko SCN (18). Opětovným stisknutím tlačítka zastavíte ukázkové přehrávání a přístroj se vrátí do režimu normálního přehrávání.

FUNKCE OPAKOVÁNÍ

Lze nastavit tři varianty opakování:

RPT all---RPT folder---RPT one (tedy: Zopakovat všechny -> Zopakovat adresář -> Zopakovat jednotlivý soubor)

Pro výběr jednoho z režimů stiskněte tlačítko RPT (17).

RPT all: Opakování všech souborů.

RPT folder: Opakování všech souborů ve složce.

RPT one: Opakování vybraného souboru.

NÁHODNÉ PŘEHRÁVÁNÍ VŠECH SOUBORŮ

Pro přehrávání všech souborů v náhodném pořadí stiskněte tlačítko RDM (16).

Opětovným stisknutím tlačítka funkci náhodného přehrávání vypnete.

POHYB MEZI ADRESÁŘI NAHORU/DOLŮ

Stiskněte tlačítko DIR- (15) nebo DIR+ (14),

pro přechod do horního nebo dolního adresáře. Tlačítka DIR- (15) a DIR+ (14)

nespouští žádnou funkci, pokud zařízení s soubory MP3 neobsahuje žádné adresáře.

VÝBĚR SOUBORU POMOCÍ TLAČÍTKA AS/PS

Stiskněte tlačítko AS. Spustí se režim „vyhledávání čísla souboru“. Otáčením ovládacího kolečka (6) vybíráte číslo souboru, stisknutím ovládacího kolečka (6) výběr potvrdíte. Přístroj vyhledá požadovaný soubor a zahájí jeho přehrávání. Lze také vyhledávat soubory přímo číselnými tlačítky:

M1-M6: 1-6

BAND (PÁSMO): 7

▶:8

▶▶:9

DISP: 0.

Po výběru čísla souboru vyčká přístroj několik vteřin na ovládací kolečko (6). Po uplynutí několika vteřin vyhledá přístroj daný soubor, i když nedojde ke stisknutí ovládacího kolečka (6).

Upozornění:

1. Hlavní zařízení spolupracuje výhradně se standardní pamětí USB schválenou firmou Microsoft.
2. Přehrávač USB MP3 není standardním zařízením, různé značky a různé modely zařízení mají své vlastní standardy. Z toho důvodu nespolupracuje náš přístroj s každým přehrávačem MP3.
3. V případě připojení přehrávače MP3 vybaveného normální baterií (nikoliv akumulátorem) je nutné nejprve vyjmout baterii z přehrávače a teprve

Nepřipojujte přehrávač k hlavnímu zařízení, pokud jsou v paměti USB uloženy důležité soubory. Nesprávné používání přehrávače může vést k vymazání souborů. Naše firma

nezodpovídá za ztrátu dat.

OVLÁDÁNÍ TF

Na předním panelu přístroje je umístěn konektor TF (22).

Po připojení karty TF do konektoru TF vyhledá přístroj uložené soubory MP3/WMA a zahájí jejich přehrávání. Tento mechanismus funguje stejně jako výše popsané přehrávání souborů MP3/WMA. Jestliže je přístroj spuštěn v jiném režimu, umožní stisknutí tlačítka SRC (4) přepnutí do režimu SD.

POUŽÍVÁNÍ REŽIMU DEKÓDOVÁNÍ MP3/WMA

Hlavní zařízení ovládá níže uvedené režimy dekódování souboru MP3/WMA (Windows Media Audio).

Standard	Rychlost prěnosu dat (kB/s)	Používan é režimiy
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stereo

Režim USB používá:

1. Složka: 500 max.
2. Soubor: 999 max.
3. Hloubka adresáře: 8 vrstev
4. Velikost: 32 GB

UPOZORNĚNÍ

Pokud USB nebo karta TF obsahují důležité soubory, nepřipojujte je k hlavnímu zařízení. Nelze ani přehrávat disky CD-R/RW, které obsahují důležité soubory. Nesprávné používání přehrávače může vést k vymazání souborů. Naše firma nezodpovídá za ztrátu dat.

OVLÁDÁNÍ BLUETOOTH*)

POČÁTEČNÍ SPÁROVÁNÍ ZAŘÍZENÍ V REŽIMU BLUETOOTH

(i) Při používání režimu Bluetooth zkontrolujte, zda Váš mobilní telefon disponuje funkcí Bluetooth. (ii) Různé druhy mobilních telefonů používají různé parametry síly vysílání. Pro dosažení co nejlepší kvality spojení by neměla vzdálenost mezi mobilním telefonem a přístrojem přesahovat 3 m. V dráze spojení mezi mobilním telefonem a přístrojem neumisťujte žádné kovové předměty nebo překážky.

SPÁROVÁNÍ

1) Vyberte konfiguraci Bluetooth 2) na mobilním telefonu. (Pokyny k používání Bluetooth najdete v návodu k použití telefonu). 3) Na seznamu zobrazeném v telefonu by se měla objevit položka „CAR“ (automobilová souprava).

Zvolte možnost „BP 170 BT", poté zadejte heslo „0000". Pokud je heslo požadováno. 4) Po úspěšném spárování přístrojů se na LCD displeji objeví symbol BT.

- Příjem/odmítnutí příchozího

Pro přijmutí příchozího hovoru stiskněte tlačítko. Stisknutím tlačítka hovor odmítnete.

Ukončení hovoru

Pro ukončení hovoru stiskněte tlačítko

. Listování v telefonním seznamu / v seznamu přijatých hovorů / volaných čísel / zmeškaných hovorů (platí pro telefony se systémem Android a telefony značky iPhone)

Po stisknutí tlačítka SRC se na displeji objeví „PHONE" (telefon). Po stisknutí tlačítka se na displeji zobrazí „BOOK" (seznam hovorů). Další stisknutí tlačítka povede k postupnému zobrazování následujících možností:

BOOK---RECEIVED---DIALED---MISSED---PHONE (Telefonní seznam -> Přijaté -> Volané -> Zmeškané -> Telefon)

Použití tlačítka nebo u každé z položek zobrazí přiřazená čísla.

Upozornění: Při prvním propojení s mobilním telefonem se objeví informace, že došlo k propojení s autorádiem. Propojení schválíte stisknutím "YES" (Ano).

(Upozornění: Telefonní číslo musí být uloženo v paměti telefonu, nikoliv na SIM kartě).

Volání

1) Volání ručním zadáním čísla na telefonu.

Po stisknutí tlačítka SRC se na displeji objeví „PHONE" (telefon). Stiskněte a

přidržte tlačítko. LCD displej bude zcela prázdný. Zadejte telefonní číslo a stiskněte tlačítko pro potvrzení zadaného čísla. (Upozornění: V případě

zadání nesprávného čísla stiskněte tlačítko

pro vymazání chybně zadaných číslic.)

Na předním panelu jsou čísla 1-6 a tlačítka 0/7/8/9/*/#, která mají následující funkce:

0: Tlačítko zobrazení (DISP)

7:EQ: 8: 9:

*: Stiskněte tlačítko (5) a 2 vteřiny je přidržte.

: Stiskněte tlačítko (6) a 2 vteřiny je přidržte.

1) Opětovné spojení hovoru Po stisknutí tlačítka SRC se na displeji objeví „PHONE" (telefon). Stiskněte tlačítko a přidržte je 2 vteřiny pro opakovanou volbu posledního čísla. 2) Spojení hovoru z telefonního seznamu/ přijatých hovorů/ volaných čísel/ zmeškaných hovorů (platí pro telefony se systémem Android a telefony značky iPhone)

• Přepněte na „Seznam v telefonu / přijaté hovory / volaná čísla / zmeškané hovory“ a vyberte požadované telefonní číslo. Pro výběr čísla stiskněte tlačítko

Upozornění: Pokud máte v mobilním telefonu dvě (2) SIM karty, bude při volání prostřednictvím předního panelu přístroje vybrána implicitně nastavená SIM karta (nebo se pokaždé objeví žádost o výběr karty, z níž má být hovor vykonán).

- Přepojení hovoru mezi mobilním telefonem a přístrojem

V režimu hovoru lze stisknout tlačítko

(20) pro přepojení telefonního hovoru mezi telefonem a rádiem.

• Odeslání zvuku prostřednictvím

Bluetooth (funkce A2DP)

Po stisknutí tlačítka SRC (4) se na displeji objeví „PHONE“ (telefon). Poté zapněte přehrávání hudby v telefonu. Zvuk bude přehráván z reproduktoru

přístroje. Pro přerušení/opětovné spuštění přehrávání zvukové stopy stiskněte

tlačítko (19) na předním panelu. Pro výběr následující/předcházející stopy stiskněte tlačítko (12) nebo (8).

Připojení/odpojení Bluetooth

Pro zapnutí/vypnutí spojení Bluetooth stiskněte tlačítko SRC a přidržte je 2 vteřiny.

FUNKČNÍ A OVLÁDACÍ TLAČÍTKA

1. ⏻ : Tlačítko zap./vyp. napájení
2. VOL+: Tlačítko zvýšení hlasitosti.
3. BAND: Umožňuje vybrat pásmo FM1/FM2/FM3/MW1/MW2 v režimu RADIO.
4. V režimu RADIO: Pro vyhledání funkce dolů stiskněte krátce. Pro ruční vypnutí stiskněte a přidržte.

V režimu MP3/WMA: Pro přechod o jeden soubor zpět. Pro rychlý návrat stiskněte a přidržte.

1. VOL-: Tlačítko snížení hlasitosti.
2. EQ: Tlačítko nastavení zvuku.
3. 2 SCN: V režimu RADIO: Číslo 2. Viz strana 15 - ULOŽENÍ STANICE. V režimu MP3/WMA: Stiskněte pro zapnutí/vypnutí funkce SKENOVÁNÍ.
4. 1: V režimu RADIO: Číslo 1. Viz strana 15 - ULOŽENÍ STANICE.

V režimu MP3/WMA: Stiskněte pro přerušení/obnovení přehrávání.

1. 4 RDM: V režimu RADIO: Číslo 4. Viz strana 15 - ULOŽENÍ STANICE.

V režimu MP3/WMA: zapnutí/vypnutí funkce náhodného přehrávání.

1. 5 DIR-: V režimu RADIO: Číslo 5. Viz strana 15 - ULOŽENÍ STANICE.

V režimu MP3/WMA: Stiskněte pro návrat do předcházejícího adresáře. Tlačítko, pokud je zařízení spuštěno v režimu Bluetooth.*)

1. SRC: Funkce SRC (zdroj zvuku).
2. Stiskněte pro vypnutí/zapnutí zvuku.
3. V režimu RADIO: Funkce TS (viz strana 15).

V režimu MP3/WMA: Funkce vyhledávání. (Viz strana 16).

V režimu BT: Zodpovída za funkci popsanou na str. 18: voláni.

1. SEL: Stejná jako tlačitko MENU. Viz strana 12.
2. V režimu RADIO: Pro vyhledáni funkce stisknéte krátce. Stisknéte a pridržte pro vyhledáni funkce ručné.

OBECNÉ INFORMACE

Požadavky na napájení: Stejnosměrný proudly 12 V, minus uzemnény

Rozměry montážní základny: 178 (šǐř.) × 97 (hl.) × 50 (výš.)

Nastavení tónú

• Nízké (při 100 Hz): ±10 dB
• Vysoké (při 10 kHz): ±10 dB Maximánlí vystupní vykon: 4X40 W
• Odběr proudu: 10 A (max.) (platí pro verzi s normálním napájením)

RADIO

	FM
Frekvenčné rozsah	od 87,5 do 108 MHz
IF		10,7 MHz
Citlivost (S/N=30 dB)	4 μV
Separace stereo kanálů	>25 dB

	AM (MW)
Frekvenčné rozsah	od 522 do 1620 kHz
IF	450 kHz
Citlivost (S/N=20 dB)	36 μV

Než přistoupíte k řešení problémů podle tabulky, zkontrolujte zapojení kabelů. Jestliže po použití řešení navrhovaného v tabulce problémy přetrvávají, obraťte se na nejbližšího zástupce firmy.

Projev	Přičina	Čeşeni
Nefunguje napájení.	V autě není zapnuto zapalování.	Přepněte klicz zapalování do polohy „ACC“, jestlěze je napájení prípojeno k pomocnému obvodu vozidla a motor není v otáčkácch.
	Spálená pojistka. Vyměěte pojistku.
Nelze vložit nebo vysunout disk.	V prehrávači již je vložený disk.	Vyjměte disk z prěhrávače a poté vložte dalí.
	Disk nebyl vložen správně. Vložte disk nápisy nahoru.
	Kompaktné disk je znečišťěne nebo poškozený.	Disk vyčistěte nebo zkuste prěhrát jiný disk.
	Příliš vysoká teplota ve vozidle.	Snižte teplotu ve vozidle, nebo vyčkejte, až teplota klesne.
	Výskyt kondenzované páry. Asi hodinu poneche jte prěhrávač vypnutá zkuste to znovu.
Nevychází zvuk.	Hlasitost je nestavena na minimum.	Nastavte hlasitost na požadovanou úroven.
	Kabelové vedení není správně zapojeno.	Zkontrolujte zapojeni vodičů.
Poruchy v prehrávání zvuku.	Uhel prípevnění prístroje prěsahuje 30 stupů.	Připevněte prístroj tak, aby byl úhel meně než 30 stupů.
	Disk je velmi znečišťěne nebo poškozený.	Disk vyčistěte nebo zkuste prěhrát jiný disk.
Ovládací tlacítka nefungují.	Kvúli hluku nefunguje jabudovaný mikropočítač správně.	Stisknéte tlacítko vynulovány (RESET). Předné panel nebyl správně prípevněn.
Rádio nefunguje. Nefunguje funkce automaticého výběru rádiovych stanic.	Anténový kabel není prípojen.	Dūkladné prípevněte anténový kabel.
	Příliš slabá sila signálu.	Vyberte stanici ručné.

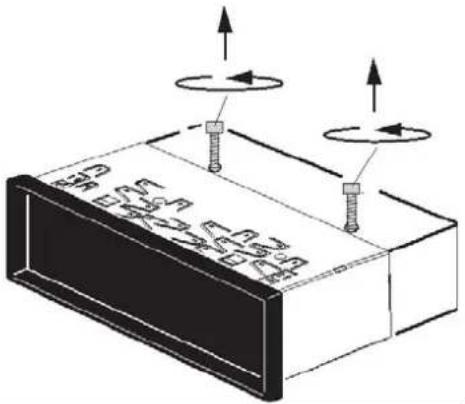

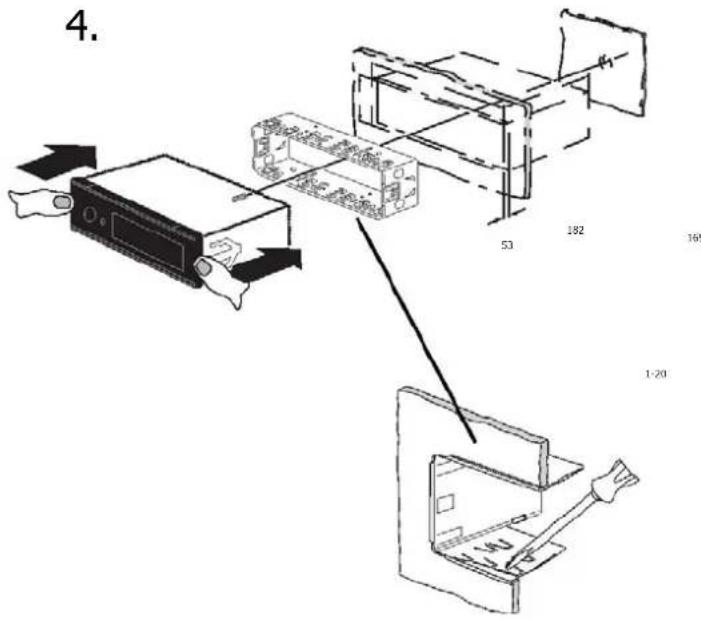

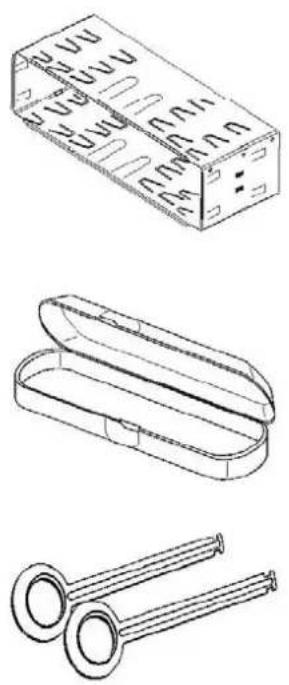

Dodávaný montážní materiál

K dispozici jako volitelná výbava

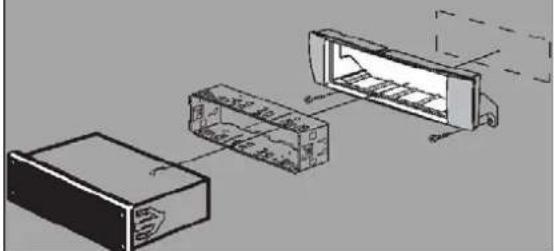

Montážní sady - Montážní sady - Montážní sady 7607 621 ... - Montážní sady - Montážní sady - Montážní sady - Montážní sady - Montážní sady - Montážní sady - Montážní sady - Montážní sady - Montážní sady

1.

4.

2.

3.

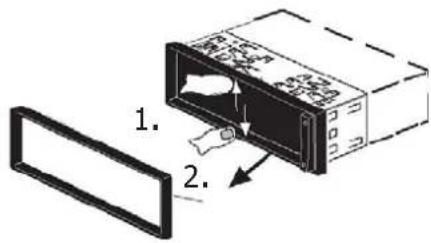

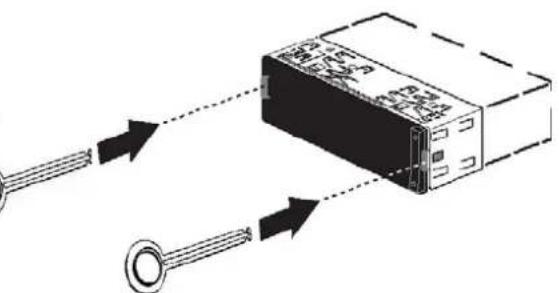

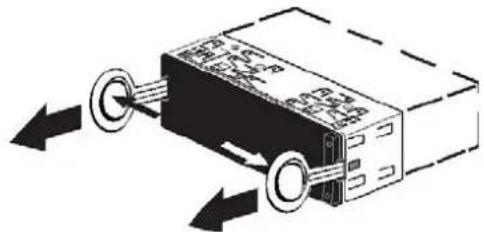

1. Demontáž
2. Demontáž - Demontáž Demontáž • Demontáž
3. Demontáž - Demontáž - Demontáž
4. Demontáž
5. Demontáž - Demontáž Demontáž

1.

2.

3.

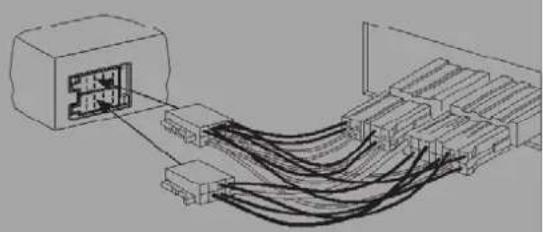

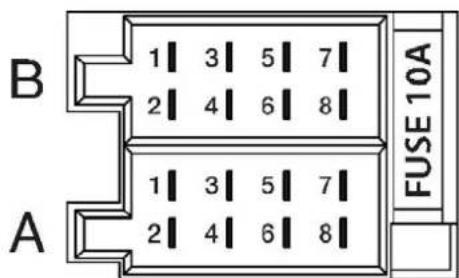

Schéma zapojení • Schéma připojení • Schéma zapojení - Schéma zapojení - Schéma zapojení - Schéma zapojení - Schéma zapojení - Schéma zapojení - Schéma zapojení - Schéma zapojení • Schéma zapojení • Schéma zapojení - Schéma zapojení - Schéma zapojení - Schéma zapojení
