| Marca | BLAUPUNKT |
| Modello | Bologna 170 |
| Tipo di dispositivo | Autoradio |
| Potenza in uscita | 4 x 50 W |
| Compatibilità audio | MP3, WMA |
| Ingressi | USB, AUX |
| Radio | FM/AM con RDS |
| Display | Schermo LCD |
| Dimensioni | 1 DIN |
| Installazione | Facile da installare nei veicoli compatibili |
| Manutenzione | Pulizia regolare dello schermo e dei connettori |
| Sicurezza | Protezione antifurto con pannello frontale rimovibile |
| Garanzia | 2 anni |
Domande frequenti - Bologna 170 BLAUPUNKT
Domande degli utenti su Bologna 170 BLAUPUNKT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Autoradio in formato PDF gratuitamente! Trova il tuo manuale Bologna 170 - BLAUPUNKT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Bologna 170 del marchio BLAUPUNKT.
MANUALE UTENTE Bologna 170 BLAUPUNKT
Manuale di istruzioni
Instruktionsbok
Käyttohje
Brugsanvising
Instrukcja obslugi
(2) Sincronizzato de la hora con la emisora RDS:
RPT one: Repite una sola pista.
REPRODUCCION ALEATORIA DE TODOS LOS FICHEROS
Posizione dei tasti 74
Accensione/spegnimento del dispositorio 75
Silenziamento 75
Rimozione del frontalino 75
Regolazione del suono 75
Attivazione/disattivazione della funzione
REG 75
Volume delle informazioni sul traffico (TA)
75
Attivazione/disattivazione della funzione
LOC 75
Modalità stereo/mono 75
Attivazione/disattivazione del segnale
acustico 76
REGIONE 76
EQ 76
Visualizzazione delle informazioni 76
Impostazione dell'ora. 76
Display a cristalli liquidi 76
Ingressoausiliario 76
Ascolto della radio 77
Commutazione in modalità radio .... 77
Scelta della banda di frequenza 77
Selezione della stazione radio 77
Memorizzazione automatica e scansione delle stazioni 77
Memorizzazione manuale delle stazioni eichiamo delle stazioni preconfigure . 77
Funzione RDS (Radio Data System) ....78
Utilizzo della porta USB 79
Funzionamento della porta TF 80

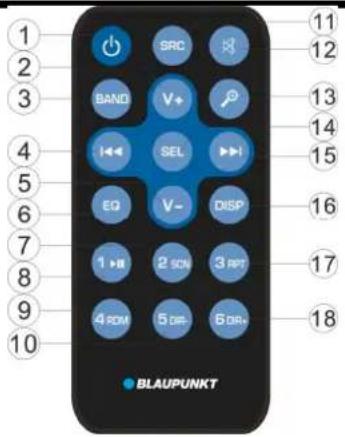

Funzione Bluetooth 81
Guida alla risoluzione dei problemi. 85
Dichiarazione di conformità
Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH dichiarare che il presente dispositivo è conforme ai requisiti essenziali e alle restanti disposizioni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità può consultata sul site web all'indirizzo www.blaupunkt.com
CE
Dichiarazione di conformità con la direttiva sulle apparecchiature radio 2014/53/UE
Dichiarazione di conformità con la direttiva RoHS 2011/65/UE
Garanzia
Le condizioni di garanzia possono essere consultate sul site web www.blaupunkt.com
Garanzia
Qualora risulti necessario rivolgersi ad un centro assistenza per riparazioni in garanzia, maggiori informazioni sui centri assistenza affiliati che offrono tale servizio nel paese di acquisto sono disponibili all'indirizzo www.blaupunkt.com
Utilizzo

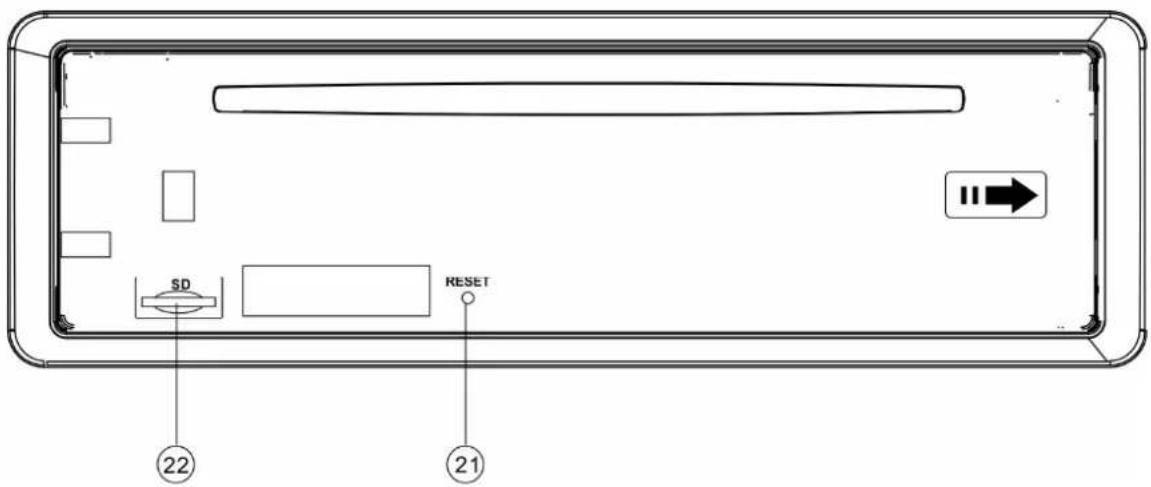

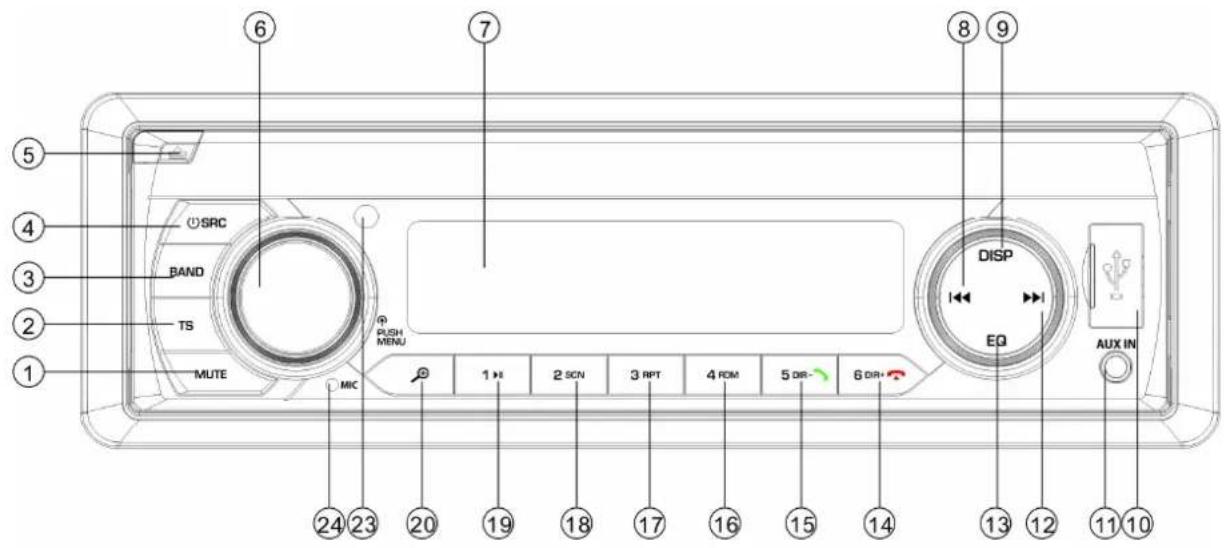

Posizione dei tasti
- Tasto MUTE (silenziamento)
- Tasto TS
- Tasto BAND (banda)
- Tasto "1/ SRC (sorgente)"
- Tasto "▲(rilascio frontalino)
- Tasto VOL/MENU (volume/menu)
- Display LCD
- Tasto "RICERCA IN GIU
- Tasto "DISP" (visualizza)
- Porta USB
- Presa AUX-IN
- Tasto "RICERCA IN SU)
- Tasto equalizzatore (EQ)
- Tasto "6 DIR+/n*)
- Tasto "5 DIR- [4]一^*
- Tasto "4 RDM" (ricerca casuale)
- Tasto "3 RPT" (ripeti)
-
Tasto "2 SCN" (scansione)
-
Tasto "1 PII
- Tasto " (ricerca file MP3)
- Tasto RESET (reset)
- Slot per carta TF
- SENSORE AD INFRAROSSI
- MICROFONO

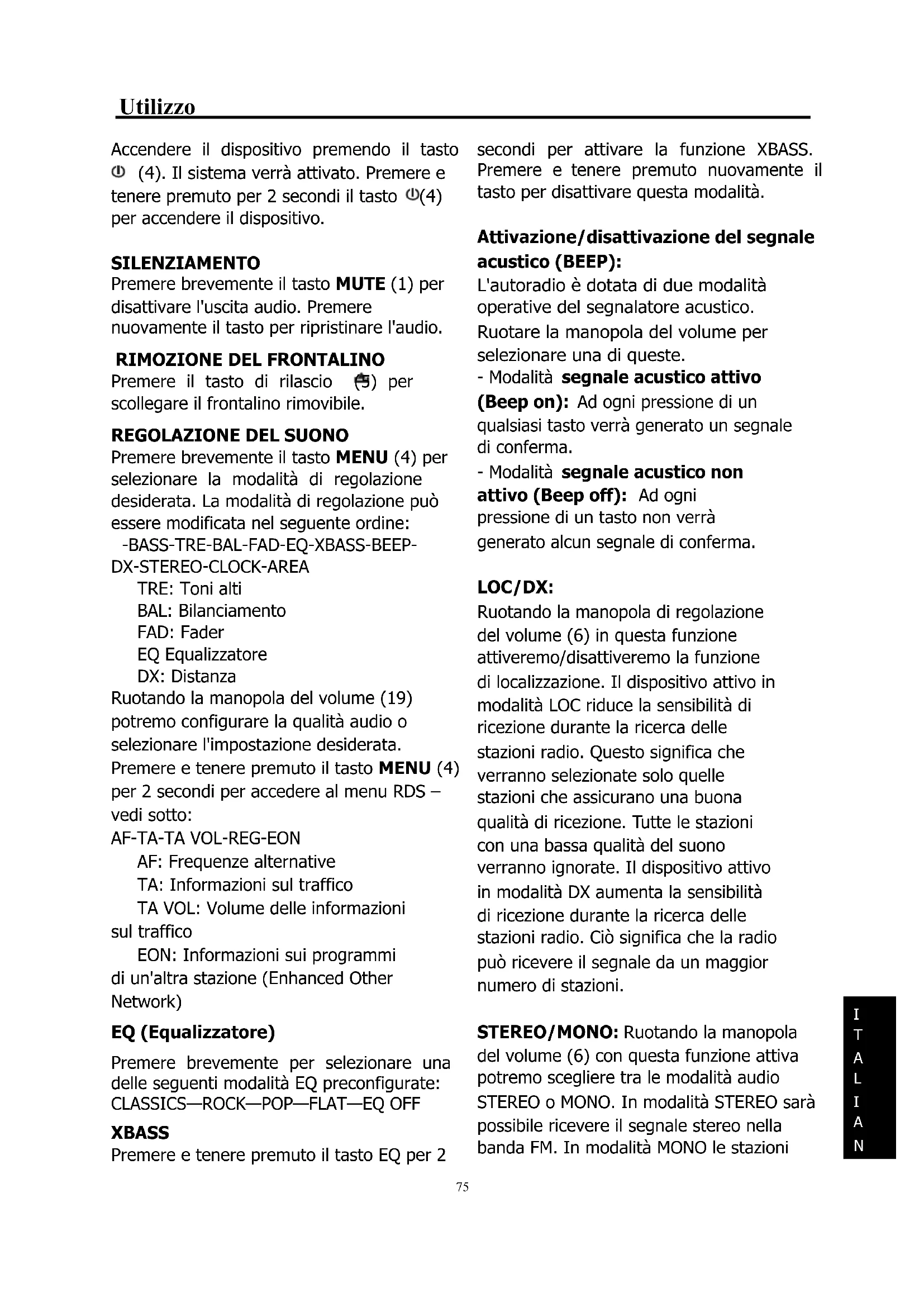

Accendere il dispositivo premendo il tasting (4). Ilsystema verràattivato.Premere etenere premuto per 2 secondi il tasting (4) per accendere il dispositivo.
SILENZIAMENTO
Premere brevamente il tasto MUTE (1) per disattivare l'uscita audio. Premere nuovamente il tasto per ripristinare l'audio.
RIMOZIONE DEL FRONTALINO
Premere il tasting di rilascio (5) per scollegare il frontalino rimovabile.
REGOLAZIONE DEL SUONO
Premere brevamente il tasto MENU (4) per selezione are la modalità di regolazione desiderata. La modalità di regolazione cui essere modificata nel seguente ordine:
-BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-DX-STEREO-CLOCK-AREA
TRE: Toni alto
BAL: Bilanciamento
FAD: Fader
EQ Equalizzatore
DX: Distanza
Ruotando la manopola del volume (19) potremo configurare la qualità audio o selezionare l'impostazione desiderata.
Premere e tenere premuto il tasto MENU (4) per 2 secondi per accedere al menu RDS - vedi除去:
AF-TA-TA VOL-REG-EON
AF: Frenquence alternative
TA: Informazioni sul traffico
TA VOL: Volume delle informazioni sul traffico
EON: Informazioni sui programmi di un'altra stazione (Enhanced Other Network)
EQ (Equalizzatore)
Premere brevamente per selezionare una delle seguenti modalità EQ preconfigure: CLASSICS—ROCK—POP—FLAT—EQ OFF
XBASS
Premere tenere premuto il tasting EQ per 2
secondi per attivare la funzione XBASS. Premere e tenere premuto nuovamente il tastingo per disattivare esta modalità.
Attivazione/disattivazione del segnale acustico (BEEP):
L'autoradio è dotata di due modalità operative del segnalatore acustico.
Ruotare la manopola del volume per selezionare una di queste.
- Modalità segnale acustico attivo
(Beep on): Ad agli pressione di un qualiasi tastingo verrare genrato un segnale di conferma.
- Modalità segnale acustico non attivo (Beep off): Ad agli
pressione di un tasting non verraregenerato alcun segnale di conferma.
LOC/DX:
Ruotando la manopola di regolazione del volume (6) in questa funzione attiveremo/disattiveremo la funzione di localizzazione. Il dispositivo attivo in modalità LOC riduce la sensibilità di ricezione durante la ricerca delle stazioni radio. Questo significica che verranno selezionate solo哪些 stazioni che assicurano una Buona qualità di ricezione. Tutte le stazioni con una Bassa qualità del suono verranno ignore. Il dispositivo attivo in modalità DX aumento la sensibilità di ricezione durante la ricerca delle stazioni radio. Ciò significica che la radio può ricevere il segnale da un maggiornano numero di stazioni.
STEREO/MONO: Ruotando la manopola del volume (6) con esta funzione attiva potremo scegliere tra le modalità audio STEREO o MONO. In modalità STEREO sare possibile ricevere il segnale stereo nella banda FM. In modalità MONO le stazioni
che trasmettono in stereo verranno convertite in mono. In alcuni casi, quando il segnale ricevuto è di Bassa qualità, commutando il dispositorio in modalità MONO potremo ridurre il livello delle interferenze.
OROLOGIO
La voce orologio (CLOCK) si trova nel menu SEL. É possible scegliere tra i formati orari 12 e 24 ore.
Attenzione: In caso di selezione della regione EUR (USA o LAT) nella voce AREA (regione geografica), l'orologio verrà impostato automaticamente in formato 24 (12) ore. Se si desidera utilizzato il formato 12(24) per la regione EUR (USA o LAT), sare necessario impostare nuovamente l'orologio.
REGIONE (AREA):
Nella voce AREA nel menu è possibile selezionare le regioni EUR/USA/LAT.
Volume delle informazioni sul traffico (TA): Questa funzione consente
l'impostazione del volume minimo per l'ascolto delle informazioni sul traffico. La gamma di regolazione è 10-43. Il valore predefinito è 21. Ruotare la manopola del volume per regolare il volume di ascolto delle informazioni sul traffico.
Attivazione/disattivazione della funzione REG
Dopo l'attivazione della funzione AF è possibile utilizzato il menu SEL per attivare o disattivare la modalità della regione geografica mediante la voce REG. Alcune stazioni radio modificano per un periodo per lo tempo la modalità di trasmissione da normale a regionale. In caso di attivazione della regione geografica, la stazione radio attualmente ascoltata rimarra invariata.
Attivazione/disattivazione della
funzione EON
La funzione EON può essere attivata/disattivata nel menu SEL. La funzione EON è attiva per impostazione predefinita.
VISUALIZAZIONE INFORMAZIONI
DELLE
Premendo il tastingo DISP (9), sul display verrà visualizzata l'ora per 5 secondi. Trascorso quello periodo di tempo, sul display verranno visualizzate le informazioni correnti.
IMPOSTAZIONE DELL'ORA
(1) Configurazione manuale:
Premere e tenere premuto per 2 secondi il tasting DISP. Il valore dell'ora inizIERA a lampeggiare. Premere il tasting >>/per impostare l'ora desiderata. Premere brevamente il tasting DISP per modificare il valore dei minuti. Inoltre è possibile utilizzato il tasting >>per impostare il valore desiderato dei minuti. Quindi premere il tasting DISP per confirmare l'operazione.
(2) Sincronizzazione dell'ora con la stazione RDS:
Quest'operazione consente la ricezione di una stazione RDS che trasmette un segnale di buona qualità (il simbolo AF sul display non lampeggerà). Alcuni minuti più tardi l'ora verrà sincronizzata con l'ora inviata alla stazione radio. (Attenzione: Alcune stazioni RDS non disponono di esta funzione).
DISPLAY A CRISTALLI LIQUIDI
Consente la visualizzazione della frequenza sintonizzata e delle funzioni attive sul display.
INGRESSO AUSILIARIO
Il disposivo può essere collegato ad unlettore portatile utilizzato la presa AUX IN (11).Premere il tasting SRC per accedere alla
modalità AUX, dopo che al dispositivo è stata collegata una sorgente audio esterna.
FUNZIONE DI AZZERAMENTO
Il tasto RESET (21) delve essere premuto utilizzato la punta di una penna o un oggettto metallico appuntito.
Il tasto RESET viene attivato nelle seguenti situazioni:
- Dopo l'installazione iniziale del dispositivo, una volta terminato il collegamento dei cablaggi.
- In caso di mancato funzionamento dei tasti funzione.
- Sul display viene visualizzato il symbolo di erre.
Attenzione: Premendo il tasto RESET (21) non ripristineremo il funzionamento del disposativo. Utilizzare un batuffolo di cotone imbevuto di alcol isopropilico per pulire la presa sul frontalino.
ASCOLTO DELLA RADIO
COMMUTAZIONE IN MODALITA RADIO
Premere il tasto SRC (4) per selezionare la modalità radio. Sul display verrà visualizzata la modalità radio, la banda e la frequenza memorizzate.
- SELEZIONE DELLA BANDA
Dopo aver eseguito l'accesso alla modalità radio, premere il tasto BAND (3) per selezionare la banda desiderata. La banda può essere modificata nel seguente ordine:
$$ \rightarrow \mathrm {F M 1} \rightarrow \mathrm {F M 2} \rightarrow \mathrm {F M 3} \rightarrow \mathrm {M W 1} (\mathrm {A M 1}) \rightarrow \mathrm {M W 2} (\mathrm {A M 2}) - $$
- SELEZIONE DELLA STAZIONE
Premere brevamente il tasto (12) o (8) per attivare la funzione di ricerca automatica. La radio ricercherà automaticamente la stazione radio (in sue in giù). Premere e tenere premuto il
tasto per 2 secondi, fino a quando sul display verrà visualizzato il messaggio "MANUAL" (modalità manuale), che indica il passaggio in modalità di sintonizzazione manuale. In questa
modalità è possibile scorrere manualmente le frequenze (in su e in giù) fino a trovare la stazione desiderata. Se entrambi i tasti non vengono premuti per 5 secondi, la radio tornerà in modalità di sintonizzazione automatica, e sul display verrà visualizzato il messaggio "AUTO".
- MEMORIZZAZIONE AUTOMATICA E SCANSIONE DELLE STAZIONI
- Memorizzazione automatica
Premere e tenere premuto il tasto TS (2) per 2 secondi, la radio iniziera la scansione a partire alla frequenza 87,5 MHz e controllerà l'intensità del segnale fino al completamento di un singolo ciclo di ricerca. Alcune delle stazioni con segnale forte verranno memorizzate molto il numero del tasto predefinito, associato alla banda FM3. Il primo ciclo viene eseguito in modalità LOCAL (locale) e ricerca le stazioni con il segnale di ricerca più forte. Se il numero è inferiore a 6 stazioni, la radio effettuerà un secondo ciclo di ricerca in modalità (LOCAL OFF).
- Scansione delle stazioni radio Premere brevamente il tasto TS (2) per scansionare preliminarmente le stazioni preimpostate. La radio si ferma per 5 secondi in corrispondenza del numero pre-configurato alla disattivare il suono.
- MEMORIZZAIONE MANUALE DELLA STAZIONE E RICHIAMODELLE STAZIONI PRECONFIGURATE
Per sintonizzato la stazione, premere e tenere premuto per 2 secondi uno dei
tasti assegnati alle stazioni radio memorizzate (1-6). La stazione corrente verrà memorizzata sotto un determinato tasto numero. Premere brevamente la stazione preselezionata (1-6) per sintonizzato il segnale trasmesso da但这a stazione, memorizzata sotto il tasto di programmazione assegnato.
FUNZIONE RDS (RADIO DATA SYSTEM)
- La funzione RDS viene impostata mediante la voce AF nel menu diSYSTEMA. Ruotare la manopola del volume per attivare o disattivare la funzione AF. Ad agli attivazione della funzione AF, sul display verrà visualizzato il symbolo "AF".
Durante la ricezione di una stazione RDS, verranno visualizzati i dati inviati alla stazione radio.
In caso di deterioramento della qualità del segnale trasmesso, il significo "AF" iniziera a lampeggiare.
Al momento della ricezione del segnale d'allarme, sul display verrà visualizzato il messaggio "ALARM", ed il livello di volume verrà impostato automaticamente al livello preconfigurato - se il controllo del volume è stato impostato al livello minimo.
- Supporto per programmi regionali
Dopo aver attivato la funzione AF nella voce REG del menu di sistema. Ruotando la manopola del volume è possibile attivare o disattivare la funzione REG. Dopo la disattivazione della funzione AF non sare possible disattivare la funzione REG.
Alcune stazioni radio modificano per un certo periodo di tempo la modalità di trasmissione da normale a regionale. In caso di attivazione della funzione regionale, la stazione attualmente sintonizzata rimarra invariata. Una volta disattivata la funzione di regione
geografica è possibile accedere al segnale trasmesso alla stazione regionale.
- Ascolto delle informazioni sul traffico
Mediante la voce TA nel menu di sistema ruotando la manopola del volume è possibile attivare o disattivare la funzione TA. L'attivazione della modalità TA consente la ricezione delle informazioni sul traffico:
Se il dispositorio è Attivo in modalità CD (MP3) o AUX, avrà luogo una commutazione temporanea in modalità radio.
Se la funzione EON rileva la presenza di informazioni sul traffico su un'altra stazione radio, il dispositivo si sintonizzerà temporaneamente sulla stazione associata alla funzione EON.
Se il livello del volume è inferiore alla soglia preconfigurata, il volume verrà augmentato fino a quello valore.
L'attivazione della modalità TA provoca l'attivazione della funzione TA per un singolo segmento. Al momento della ricezione del segnale alla stazione TP, la funzione TP verrà attivata per un singolo segmento.
Interruzione della funzione TA
La commutazione della funzione TA su STOP annulla la riscizione delle informazioni aggiornate sul traffico (voce TA nel menu RDS - se
non viene ascoltata nessuna stazione TA, presente solo le opzioni on/off. Se viene ascoltata la stazione TA, nell'apposita voce TA del menu vengono visualizzate le opzioni on/stop/off). Ciò tuttavia non comporta la disattivazione della modalità TA.
Accidentalmente cui verificarsi il passaggio in modalità EON TA quando le informazioni EON TA sono più state ricevute alla stazione attualmente selezionata e la radio si è sintonizzata per la riscione del segnale da但这a stazione EON, ma una distanza
eccessiva alla stazione EON impedisce la ricezione del segnale. In quello caso, la radio si sintonizzera nuovamente sulla stazione attualmente ascoltata.
L'esempio precedente illustra la situazione in cui l'utente non ascolta la stazione radio prevista o è stato disattivato temporaneamente l'audio del dispositivo. I dati utilizzati alla funzione RDS sono i dati: PI, PS, AF, TP, TA, EON e PTY.
PS: Nome dell'emittente
Nome della stazione radiopresso con caratteri alfanumerici.
AF: Freqenza alternative
Elenco delle frequenze che trasmettono la stessa stazione radio.
TP: Identificazione del programma con informazioni sul traffico
Correspondono ai dati identificativi della stazione che trasmette le informazioni sul traffico.
TA: Identificazione delle informazioni sul traffico
Dati identificativi che segnalano la trasmissione o meno delle informazioni sul traffico.
EON: Informazioni sui programmi di un'altra stazione
Informazioni trasmesse nelle funzioni PI, AF, TP, TA, ecc, relative ad altre stazioni radio diverse alla stazione attualmente sintonizzata.
UTILIZZO DELLA PORTA USB
La porta USB (10) si trova sul frontalino del dispositivo. La porta viene utilizzata per collegare i dispositivi USB (10).
Dopo aver collegato alla porta il disposativo USB, l'autoradio effettuerà la ricerca dei file MP3/WMA memorizzati sul disposativo ed inizIERÀ la loro riproduzione. Se il disposativo USB è gli stato inserto nell'apposita porta, premere il tasto SRC (4) fino a quando sul display non viene
visualizzata la modalità USB.
SELECTIONDEIFILE
Premere il tasto (8) o (12), per passare al file precedente o successivo. Sul display verrà visualizzato il numero del file.
Premere e tenere premuto il tasting (12) o (8) per scorrere i file in avanti o indietro. Al momento del rilascio del tasting inizIERA la riproduzione del brano.
MESSA IN PAUSA DELLA RIPRODUZIONE
Premere il tasting (19) perMETTERE in pausa la riproduzione. Premere nuovamente il tasting per riprendere la riproduzione.
RIPRODUZIONE IN ANTEPRIMA DI TUTTI I FILE
Premendo il tasto SCN (18) per riproduire i primi secondi di ciascuno dei file. Premere nuovamente il tasto per interrompere la riproduzione in anteprima e riprendere la riproduzione normale.
FUNZIONE DI RIPETIZIONE
Sono disponibili tre possibili varianti di ripetizione:
RPT all---RPT folder---RPT one (rispettivamente: Ripeti tutti -> Ripeti cartella -> Ripeti singolo file)
Premere il tasto RPT (17) per selezionare una di queste modalità.
RPT all: Ripeti tutti i file.
RPT folder: Ripeti tutti i file presenti nella cartella.
RPT one: Ripeti un singolo brano.
RIPRODUZIONE CASUALE DI TUTTI I FILE
Premere il tasto RDM (16) per riproduire tutti i file in ordine casuale. Premere
nuovamente il tasto per disattivare la funzione di riproduzione casuale.
SCELTA DELLA CARTELLA SU/GIù
Premere il tasto DIR- (15) o DIR+ (14), per passare alla cartella inferiore o superiore. I tasti DIR - (15) o DIR + (14) non consentiranno l'attivazione di nessuna funzione se sul disco con i file MP3 non è presente alcuna cartella.
SELEZIONE DEI FILE TRAMITE IL TASTO AS/PS
Premere il tasto AS. Questo attivera la modalità di "ricerca del numero del file". Ruotare la manopola (6) per selezionare il numero del file desiderato, quando premere la manopola (6) per confermare la selezione. Il disposativo cerchera il file scelto ed inizIERA la riproduzione del brano. Inoltre è possibile effettuare la ricerca di un file utilizzato direttamente i tasti numerici:
M1-M6: 1-6
BANDA (FREQUENZA): 7
8
▶▶:9
DISP: 0.
In caso di selezione del numero del file, il dispositorio attenderà per alcuni secondi la pressione della manopola (6). Dopo alcuni secondi il dispositorio cercHERà il file selezionato,anche se non è stata premuta la manopola (6).
Attenzione:
- L'autoradio supporta solo memorie USB compatibili con lo standard Microsoft.
- Illettore MP3 USB non rappresenta uno standard unico, ciò significica che diversi modelli e marchi possono averere propri standard. Per quello motivo il nostro disposativo non supporta tutti ilettori MP3 disponibili.
- In caso di collegamento di unlettore MP3 dotato di batteria normale (non ricaricabile), prima è necessario
rimuovere la batteria dallettore es successivement collegarlo alla presa USB. In caso contrario potrebbe ave luogo l'esplosione della batteria.
ATTENZIONE
Non è consentito collegare illettore all'autoradio se sulla memoria USB sono stati salvati dei file importanti. Eventuali malfunzionamenti dellettore potrebbero provocare la perdita dei file. La nostra azienda declina agli responsabilità per la perdita di tali dati.
La porta TF (22) si trovava sul panello anteriore del dispositivo.
Dopo aver inserito la carta TF nella porta TF, l'autoradio effettuerà la ricerca dei file MP3/WMA memorizzati su diessa ed inizIERÀ la loro riproduzione. Questa funzione presente le stesse caratteristiche della funzione di riproduzione dei file MP3/WMA precedentamente descritta. In caso di funzionamento del dispositivo in una modalità diversa, la pressione del tasto SRC (4) consentirà il passaggio ala modalità SD.
MODALITA SUPPORTATE DECODIFICA MP3/WMA
L'autoradio supporta le seguenti modalità di decodifica dei file MP3/WMA (Windows Media Audio).
| Standard | Velocità di trasmissione dati (kB/s) | Modalityè supportat e |
| MPEG1 Audio Layer 3 (44,1 kHz) | 32, 48, 64, 96, 128, 192, 256, 320 | Stereo |
| Windows Media Audio (44,1 kHz) | 64, 96, 128, 192 | Stereo |
La modalità USB supporta:
- Cartelle: 500 max.
- File: 999 max.
- Profondità della cartella: 8 livelli
- Dimensioni: 32 GB
ATTENZIONE
Non collegare il dispositivo USB o la carta TF all'autoradio, se su tali dispositivi sono salvati dei file importanti. Inoltre non è consentito riproduire dischi CD-R/RW contententi file importanti. Eventuali malfunzionamenti dellettore potrebbero provocare la perdita dei file. La nostra azienda declina agli responsabilità per la perdita di tali dati.
FUNZIONE BLUETOOTH*)
ACCOPIAMENTO PRELIMINARE DEI DISPOSITIVI IN MODALITA BLUETOOTH
(i) In caso di uso della modalità Bluetooth, verificare che il proprio Telefonocellulare supporti la funzione Bluetooth.
(ii) Differenti tipi di Telefoni cellulari utilizzano diversi parametri di intensità del segnale. Si consiglia di mantenere una distance tra il Telefono cellulare ed il disposizione non superiore a 3 m, ciò consentirà di raggiungere la migliorie qualità del collegamento. Non posizionare nessun oggetto metallico ed evitare la presenza di ostacoli tra il Telefono e l'autoradio.
ACCOPIAMENTO
1) Selezionare la configurazione Bluetooth
2) sul Telefono cellulare. (Le informazioni sul supporto della funzione Bluetooth sono disponibili nel manuale fornito con il vosto Telefono cellulare).
3) Nell'élenco visualizzato sul Telefonodovrebbe essere visible la voce "CAR KIT"
KIT auto).
Selezionare laoice "BP 170 BT",quindi digitare la password "0000".La password potrebbe non essere necessaria.
4) Dopo il corretto accoppiamento dei dispositivi, sul display LCD viene visualizzato il symbolo BT.
- Accettare/rifiutare una chiamata in arrivato
Nel caso di una chiamata in arriv, premere per rispondere alla chiamata. Premendo il tasting , la chiamata verrà rifiutata.
Terminate una chiamata
Dopo aver concluso la chiamata, premere il tasting.
per riagganciare.
- Consultazione della rubrica Telefonica/delle chiamatericevute/ effettuate/ perse (pertelefoni con sistema Android e del marchio iPhone)
Premere il tasto SRC, sul display verrà visualizzato il messaggio "PHONE" (telefon). Premere il tasto sul display verrà visualizzato il messaggio "BOOK" (rubrica). Un'ulteriore pressione del tasto consentirà la visualizzazione in sequenza delle seguenti opzioni:
BOOK---RECEIVED---DIALED---MISSED---PHONE (Rubrica -> Ricevute -> Effettuate -> Perse -> Telefono)
Utilizzato il tasto o in ciascuna di queste voci sare possibile controllare i numero assegnati.
Attenzione: Dopo il primo accoppiamento sul Telefono cellulare verrà visualizzata l'informazione che questo è stato collegato all'autoradio. É
necessario accettare il messaggio e premere "YES" (Si) per confermare.
(Attenzione: L'importante è che il numero di telefonso sia stato salvato nella memoria del telefono e non sulla scheda SIM).
- Effettuare una chiamata
1) Effettuare una chiamata inserendo manualmente il numero di Telefono.
Premere il tasto SRC in modo che sul display venga visualizzato il messaggio "PHONE" (telefon). Premere e tenere
premuto il tasting display LCD sarà
completamente vuoto. Ora è possibile digitare il numero di Telefono e premere il tasting per confermare la selezione del numero digitato. (Attenzione: In caso di digitazione di un numero errato,
premere il tastingo cancellare le cifre errate.)
Sul frontalino sono presenti i numero 1-6 ed i tasti 0 / 7 / 8 / 9 / * /# , cui sono assegnate le seguenti funzioni:
0: Tasto di visualizzazione (DISP)
7:EQ:
8:
9:
*: Premere e tenere premuto per 2 secondi il tasting (5).
: Premere e tenere premuto per 2 secondi il tasting (6).
1) Ripristino della connessione
Premere il tasto SRC in modo che sul display venga visualizzato il messaggio "PHONE" (telefon). Premere e tenere premuto il tasto per 2 secondi, per ricomporre l'ultimo numero di telefon.
2) Composizione di un numero della rubrica Telefonica/delle chiamate ricevute/ effettuate/ perse (per telefoni con sistema Android e del marchio iPhone)
- Accedere alla voce "consultazione della rubrica Telefonica/chiamatericevute/effettuate/perse", quindi selezionare il numero desiderato. Premere il tasting per scegliere il numero desiderato.
Attenzione: Se il telefono cellulare dispone di due (2) schede SIM, in tal caso durante la chiamata effettuata utilizzando il frontalino del dispositorio verrà selezionata la scheda predefinita (o verrà richiesto agli volte di selezionare la scheda con cui effettuare la chiamata).
- Commutazione della chiamata tra il Telefono cellulare e l'autoradio
In modalità di conversazione è possibile premere il tasto (20) per commutare la Telefonata tra il telefon e l'autoradio.
- Riproduzione audio attraverso la funzione Bluetooth (funzione A2DP)
Premere il tasto SRC (4) in modo che sul display venga visualizzato il messaggio "PHONE" (telefon). Quindi accendere illettore musicale del Telefono per iniziare la riproduzione del brano musica. Il suono verrà riprodottoattraverso gli altoparlanti collegati
all'autoradio. Premere il tasting (19) presente sul frontalino per interrompere/riprendere la riproduzione del brano. Premere il tasting (12) o (8) per selezionare il brano successivo precedente.
Collegamento/scollegamento del dispositivo Bluetooth
Premere e tenere premuto il tastingo SRC per 2 secondi per attivare/disattivare la connessione Bluetooth.
TASTI FUNZIONE E DI COMANDO
- Tasto di accensione/spegnimento dell'alimentazione elettrica
- VOL+: Tasto per augmentare il volume.
-
BAND: Consente la selezione della banda FM1/FM2/FM3/MW1/MW2 in modalità RADIO.
-
In modalità RADIO: Premere brevamente per la funzione di ricerca in giu. Premere e tenere premuto per spegnere manualmente. In modalità MP3/WMA: Premere brevamente per tornare indietro di un solo file. Premere e tenere premuto per tornare indietro rapidamente.
-
VOL- : Tasto per diminuire il volume.
- EQ Tasto per attivare la funzione dell'equalizzatore.
- 2 SCN: In modalità RADIO:Numero 2. Vedere pagina 11 - MEMORIZZAIONE DELLA STAZIONE. In modalità MP3/WMA: Premere per attivare o disattivare la funzione di SCANSIONE.
- 1▶In modalità RADIO:Numero 1. Vedere pagina 11 - MEMORIZZAIONE DELLA STAZIONE.
In modalità MP3/WMA: Premere per interrompere/riprendere la riproduzione.
- 4 RDM: In modalità RADIO:Numero 4. Vedere pagina 11 - MEMORIZZAIONE DELLA STAZIONE.
In modalità MP3/WMA: attiva/disattiva la funzione di riproduzione casuale.
- 5 DIR-: In modalità RADIO:Numero 5. Vedere pagina 11 - MEMORIZZAIONE DELLA STAZIONE.
In modalità MP3/WMA: Premere per ritornare alla cartella precedente. Utilizzare il tasting, se il dispositorio è in modalità Bluetooth.*)
- SRC: Funzione SRC (sorgente audio).
- Premere per silenziare/ripristinare l'audio.
- In modalità RADIO: Funzione TS (vedi a pagina 11).
In modalità MP3/WMA: Funzione di ricerca. (Vedi pagina 12).
In modalità BT: è responsablee della funzione descritta a pagina 14: esecuzione della chiamata.
- SEL: Stessa funzione del tastingo MENU. Vedi pagina 9.
- In modalità RADIO: Premere brevamente per attivare la funzione di ricerca. Premere e tenere premuto, per attivare la ricerca manuale.
INFORMAZIONI GENERALI
Requisiti inerenti l'alimentazione: Corrente continua 12V, negativo a massa
Dimensioni dello chassis: 178 (larg.) x 97 (prof.) x 50 (alt.)
Controllo dei toni
- Toni bassi (a 100 Hz): ±10dB
- Toni altei (a 10 kHz): ±10dB
- Potenza massima in uscita: 4X40 W
- Consumo di corrente: 10 A (max.) (per le versioni con alimentazione normale)
RADIO
FM
Gamma di frequenza da 87,5 a 108 MHz
IF 10,7 MHz
Sensibilità (S/N = 30dB)
Separazione dei canali stereo
25 dB
4 μV
AM (MW)
Gamma di frequenza
da 522 a 1620 MHz
IF
450 kHz
Sensibilità (S/N = 20dB)
36 dBuV
Verificare le connessioni dei cavi prima di controllare la lista di controllo sottostante. Se dopo aver controllato la lista di controllo il problema persistsiste, consultare il rivenditore più vicino.
| Sintomo Causa | Soluzione | |
| Assenza di alimentazione. | L'accensione nell'automobile non è stata attivata. | Se l'alimentazione è stata collegata al circuito ausiliario del veicolo ed il motore non è accesso, posizionare la chiave d'accensione in posizione "ACC". |
| Fusibile bruciato. Sostituire il fusibile. | ||
| Non è possibile inseire o espellere il disco. | All'interno dellettore CD è più presente un disco. | Rimuovere il disco dallettore, quando inseire un altro disco. |
| Il disco è stato inserto in modo errato. | Inserire il disco in modo che la scritta sia rivolta verso l'alto. | |
| Il CD è molto sporco o danneggiato. | Pulire il disco o provare ad inserirne unalto. | |
| Temperaturaccessiva all'interno dell'auto. | Far raffreddare il veicolo o attendere fornqo quando la temperatura ambiente ritorni normale. | |
| Presenza di vapore condensato. | Lasciare illettore spento per circa un'ora e riprovare. | |
| Nessun suono. | Il volume è regolato al minimo. | Regolare il volume al livello desiderato. |
| Il cablaggio non è collegato correttamente | Controllare le connessioni dei cavi. | |
| Interferenze durante la riproduzione. | L'angolo di montaggio del dispositivo supera i 30 gradi. | Regolare l'angolo in modo che quello sa inferiore a 30 gradi. |
| Il disco è molto sporco o danneggiato. | Pulire il disco o provare ad inserirne unalto. | |
| I tasti funzione non funzionano. | Il microcomputer interno non funziona correttamente a causa di interferenze. | Premere il tasto reset (RESET). Il frontalino non è stato inserito correttamente. |
| La radio non funziona. La funzione di selezione automatica delle stazioni radio non funziona. | Il cavo dell'antenna non è collegato. | Collegare correttamente il cavo dell'antenna. |
| Il segnale è troppo debole. Selezionare la stazione manualmente. |
Handhavande. 88
Knapparnas placering. 88
Slapav. 89
Mute. 89
