| Producttype | Bluetooth-autoradio met USB-speler, TF en AUX-ingang |
| Merk | Blaupunkt |
| Model | Bologna 170 |
| Afmetingen montagebeugel | 178 (breedte) x 97 (diepte) x 50 (hoogte) mm |
| Voeding | Gelijkstroom 12 V, negatieve pool aangesloten op massa |
| Stroomverbruik | 10 A (max) |
| Maximaal uitgangsvermogen | 4 x 40 W |
| FM-radiofrequentiebereik | 87,5 tot 108 MHz |
| AM-radiofrequentiebereik (MW) | 522 tot 1620 kHz |
| FM-gevoeligheid (S/N=30 dB) | 4 μV |
| AM-gevoeligheid (S/N=20 dB) | 36 dBμV |
| FM-stereoscheiding | Hoger dan 25 dB |
| Toonregeling - Lage tonen (bij 100 Hz) | ±10 dB |
| Toonregeling - Hoge tonen (bij 10 kHz) | ±10 dB |
| Ondersteunde audioformaten | MP3, WMA |
| Aansluitingen | USB, TF (microSD), AUX-ingang 3,5 mm, Bluetooth, radio-antenne |
| Bluetooth-functies | Handsfree (bellen), audiostreaming A2DP |
| RDS | AF, TA, TP, EON, REG, PTY |
| Equalizer | Voorinstellingen: CLASSICS, ROCK, POP, FLAT, EQ OFF + XBASS |
| Afneembaar frontpaneel | Ja, met ontgrendelknop |
| Reset | RESET-knop (penpunt) |
| Onderhoud en reiniging | Reinig de contacten van het frontpaneel met een wattenstaafje bevochtigd met isopropylalcohol |
| Veiligheid | Zekering (controleren als het apparaat niet inschakelt) |
Veelgestelde vragen - Bologna 170 BLAUPUNKT
Gebruikersvragen over Bologna 170 BLAUPUNKT
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Autoradio in PDF-formaat gratis! Vind uw handleiding Bologna 170 - BLAUPUNKT en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Bologna 170 van het merk BLAUPUNKT.
GEBRUIKSAANWIJZING Bologna 170 BLAUPUNKT
Plaats van de knoppen 60
Het apparaat in-/uitschakelen 61
Het geluid uitschakelen 61
Het voorpaneel verwijderen 61
Het geluidsniveau regelen 61
REG in-/uitschakelen 61
Volume TA 61
LOC in-/uitschakelen 61
Stand stereo/mono 61
Zoemer in-/uitschakelen 62
AREA 62
EQ 62
Informatie weergeven 62
De tijd instellen 62
Lcd-schem 62
Aux-ingangen 62
Functie reset 62
De radio bedienen 63
Overschakelen naar de stand radio 63
Een frequentieband kiezen 63
Een zender kiezen 63
Automatisch programma's opslaan in het
geheugen en programma's scanner 63
Manueel zenders opslaan en reeds
geconfigureerde zenders oproepen 63
RDS (Radio data system) bedienen 64
USB bedienen 65
TF bedienen 66
Bluetooth bedienen 67

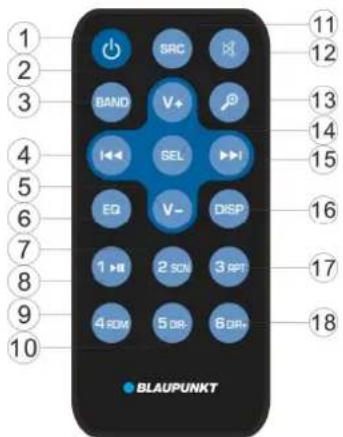

Afstandsbediening 69
Specificatie 70
Defecten detecteren en herstellen 71
Conformiteitsverklaring
Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH verklaart dat dit apparaat voldoet aan de basisvereisten en de overige toepasselijke bepalingen van Richtlijn 2014/53/EG.
De conformiteitsverklaring kan worden ingekeken op het internet op de website www.blaupunkt.com
CE
Verklaring van overeenstemming met de Richtlijn Radioapparatuur 2014/53/EG Verklaring van overeenstemming met de Richtlijn RoHS 2011/65/EU.
Garantie
De garantievoorwaarden kunnen worden gedownload van de website www.blaupunkt.com
Garantie
Als u in het kader van de garantie gebruik wilt maken van de hersteldienst, dan kunt u informatie over de servicepartners die zulke diensten leveren in uw land, vinden op de website www.blaupunkt.com.

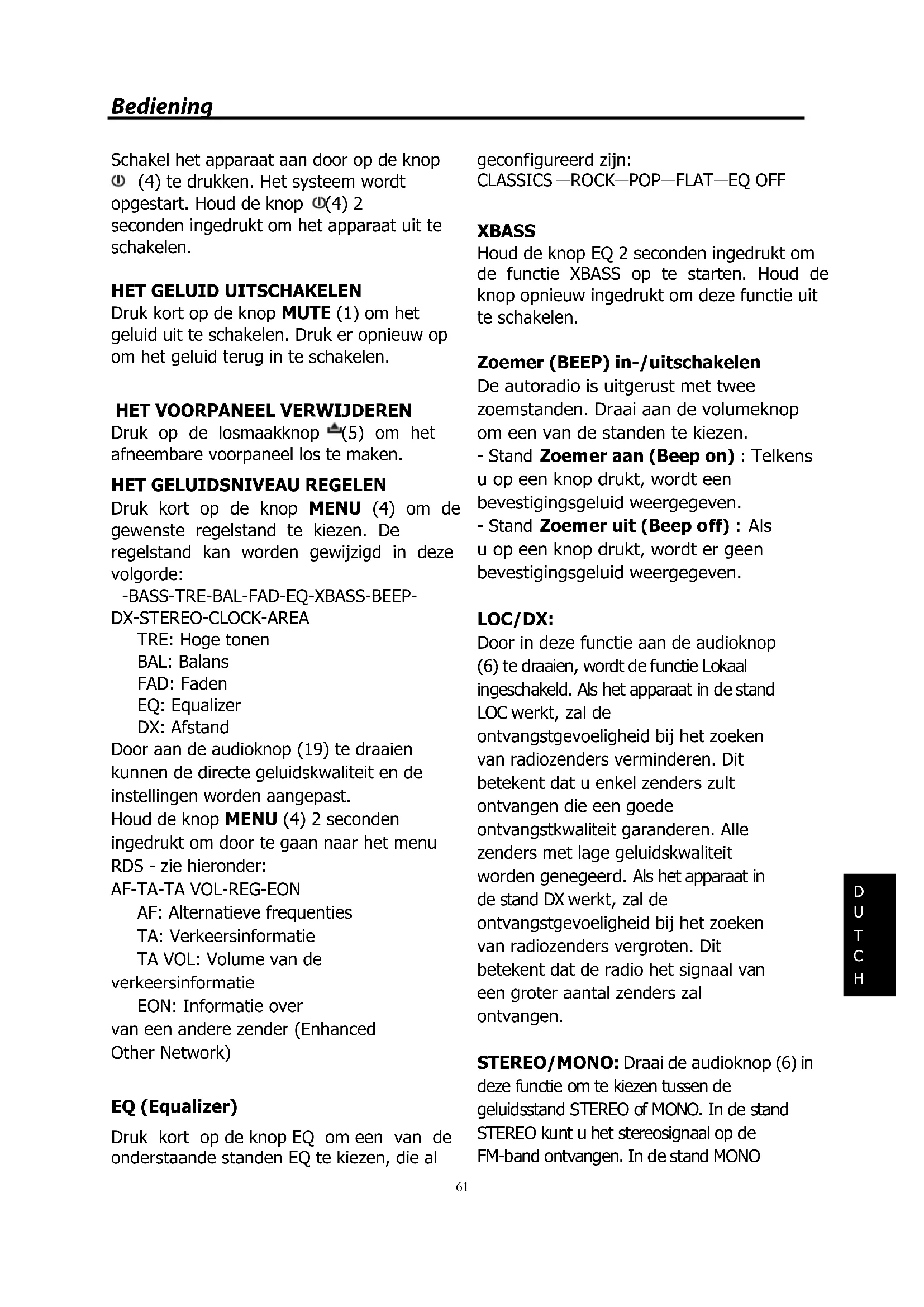

Bediening

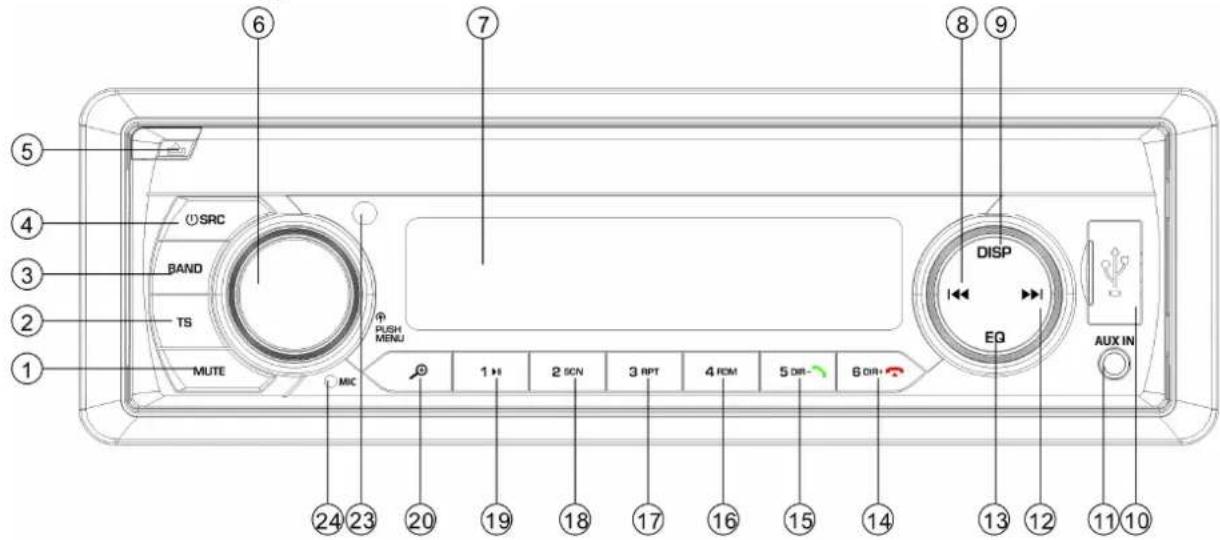

Plaats van de knoppen
- Knop MUTE (GELUID UIT)
- Knop TS
- Knop BAND
- Knop (1) /SRC (bron)
- Knop ◄ (paneel losmaken)
- Knop VOL/MENU (volume/menu)
- LCD-scherm
- Knop ! (zoeken naar onder)
- Knop "DISP" (display)
- USB-poort
- AUX-IN-contact
- Knop (zoeken naar boven)
- Knop Equalizer (EQ)
- Knop 6 DIR+/
- Knop 5 DIR-/\~**)
- Knop 4 RDM (random zoeken)
- Knop 3 RPT (herhalen)
- Knop 2 SCN (scannen)
- Knop 1 II
- Knop O (MP3-bestanden zoeken)

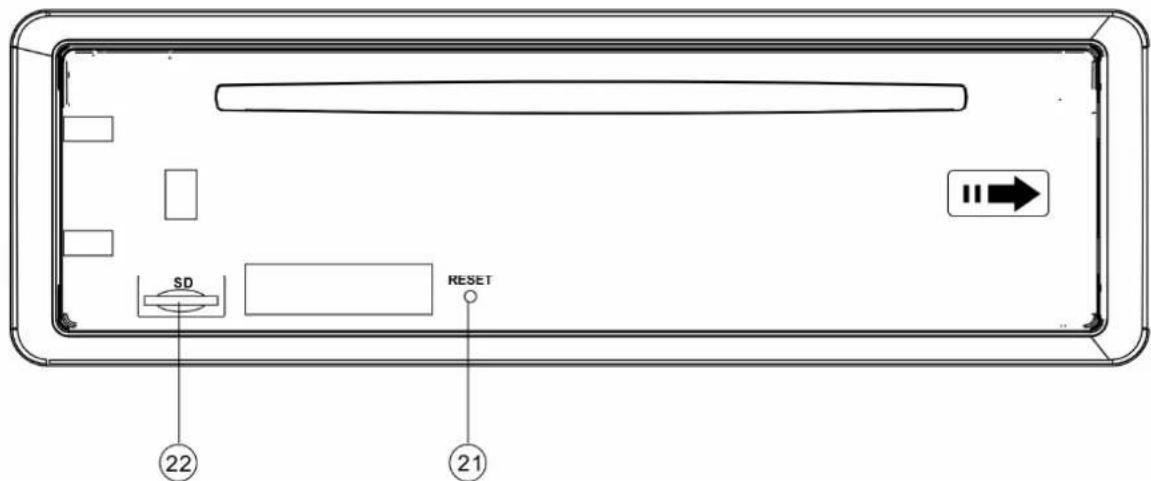

- Knop RESET
- TF-kaartgleuf
- INFRAROODSENSOR
- MICROFOON
Schakel het apparaat aan door op de knop (4) te drukken. Het systeem wordt opgestart. Houd de knop (4) 2 seconden ingedrukt om het apparaat uit te schakelen.
Druk kort op de knop MUTE (1) om het geluid uit te schakelen. Druk er opnieuw op om het geluid terug in te schakelen.
HET VOORPANEEL VERWIJDEREN
Druk op de losmaakknop (5) om het afneembare voorpaneel los te maken.
Druk kort op de knop MENU (4) om de gewenste regelstand te kiezen. De regelstand kan worden gewijzigd in deze volgorde:
-BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-DX-STEREO-CLOCK-AREA
TRE: Hogetonen
BAL: Balans
FAD: Faden
EQ: Equalizer
DX: Afstand
Door aan de audioknop (19) te draaien kunnen de directe geluidskwaliteit en de instellingen worden aangepast.
Houd de knop MENU (4) 2 seconden ingedrukt om door te gaan naar het menu RDS - zie hieronder:
AF-TA-TA VOL-REG-EON
AF: Alternatieve frequenties
TA: Verkeersinformatie
TA VOL: Volume van de
verkeersinformatie
EON: Informatie over
van een andere zender (Enhanced
Other Network)
EQ (Equalizer)
Druk kort op de knop EQ om een van de onderstaande EQ-standen te kiezen, die al
geconfigureerd zijn:
Houd de knop EQ 2 seconden ingedrukt om de functie XBASS op te starten. Houd de knop opnieuw ingedrukt om deze functie uit te schakelen.
Zoemer (BEEP) in-/uitschakelen
De autoradio is uitgerust met twee zoemstanden. Draai aan de volume om een van de standen te kiezen.
- Stand Zoemer aan (Beep on): Telkens u op een knop drukt, wordt een bevestigingsgeluid weergegeven.
- Stand Zoemer uit (Beep off): Als u op een knop drukt, worden er geen bevestigingsgeluiden weergegeven.
LOC/DX:
Door in deze functie aan de audioknop (6) te draaien, wordt de functie Lokaal ingeschakeld. Als het apparaat in de stand LOC werkt, zal de
ontvangstgevoeligheid bij het zoeken van radiozenders verminderen. Dit betekent dat u enkel zenders zult ontvangen die een goede
ontvangstkwaliteit garanderen. Alle zenders met lage geluidskwaliteit worden genegeerd. Als het apparaat in de stand DX werkt, zal de ontvangstgevoeligheid bij het zoeken van radiozenders vergroten. Dit betekent dat de radio het signaal van een groter aantal zenders zal ontvangen.
STEREO/MONO: Draai de audioknop (6) in deze functie om te kiezen tussen de geluidsstand STEREO of MONO. In de stand STEREO kunt u het stereosignaal op de FM-band ontvangen. In de stand MONO
worden de zenders die in stereo uitzenden, geconverteerd naar mono. In bepaalde gevallen wanneer het signaal van lage kwaliteit is, zorgt de keuze van de stand MONO ervoor dat er minder ruis optreedt.
KLOK
De stand klok (CLOCK) is te vinden in het menu SEL. Er kan tussen het formaat 12 en 24 worden gekozen.
Opgelet: Als u de zone EUR (USA of LAT) kiest in de stand AREA (ZONE), worden de klok automatisch ingesteld in het formaat 24 (12). Als u het formaat 12 (24) wilt gebruiken voor de zone EUR (USA of LAT), dan moet u de klok opnieuw formatteren.
ZONE (AREA):
In de stand AREA kunt u kiezen uit de zones EUR/USA/LAT.
Volume TA: Deze functie geeft de mogelijkheid
om de minimale geluidssterkte van de ontvangen verkeersinformatie te regelen. Het regelbereik is 10-43. De standaardinstelling is 21. Draai aan de volumeknop om het volume van de verkeersinformatie aan te passen.
REG in-/uitschakelen
Als de functie AF is ingeschakeld, kunt u het menu SEL gebruiken om in de stand REG de functie REG in en uit te schakelen. Bepaalde zendstations veranderen soms voor bepaalde tijd hun programma van normale uitzending naar regionale uitzending. Als de functie regionaal is ingeschakeld, zal het programma dat op dat moment wordt beluisterd, niet worden gewijzigd.
EON in-/uitschakelen
De functie EON kan worden in-/uitgeschakeld in het menu SEL. De functie EON is standaard ingeschakeld.
Druk op de knop DISP (9) om gedurende 5 seconden de tijd op het scherm weer te geven. Na deze 5 seconden keert het scherm terug naar de informatieweergave.
DE TIJD INSTELLEN
(1) Handmatige configuratie:
Houd de knop DISP 2 seconden ingedrukt. De uurwaarde begint te knipperen. Druk op de knop ⊢ om de juiste uurwaarde in te stellen. Druk kort op de knop DISP om de minutenwaarde te wijzigen. U kunt ook de knop ⊢ gebruiken om de juiste minutenwaarde in te stellen. Druk opnieuw op de knop DISP om te bevestigen.
(2) Tijd synchroniseren met een RDS-station:
Dit is mogelijk als u een RDS-station ontvangt met een kwalitatief goed signaal (het symbool AF knippert niet op het LCD-scherm). Enkele minuten later wordt de tijd gesynchroniseerd met de correcte tijdswaarde die met het signaal van de radiozender wordt meegezonden. (Opgelet: Sommige RDS-stations hebben deze functie niet).
LCD-SCHERM
Het LCD-scherm maakt het mogelijk om de huidige frequentie en de ingeschakelde functies weer te geven op de display.
AUX-INGANGEN
Het apparaat kan met behulp van de contact AUXIN (11) worden aangesloten op een draagbare speler. Druk op de knop SRC om over te gaan naar de stand AUX, wanneer er al een externe geluidsbron op de radio is aangesloten.
FUNCTIE RESET
De knop RESET (21) kan worden opgestart
met behulp van de punt van een balpen of met een dun metalen voorwerp.
De knop RESET wordt gebruikt in de volgende situaties:
- Nadat het apparaat voor de eerste maal is geïnstalleerd, wanneer de volledige bekabeling is aangesloten.
- Als er geen enkele van de functieknoppen werkt.
- De display toont een foutmelding.
Opgelet: Door op de knop RESET (21) te drukken wordt het apparaat niet opnieuw opgestart. Gebruik een katoenen watje met wat isopropylalcohol om het contact op het voorpaneel schoon te vegen.
DE RADIO BEDIENEN
OVERSCHAKELEN NAAR DE STAND RADIO
Druk op de knop SRC (4) om de stand radio te kiezen. Op de display verschijnen de stand radio en de band en frequentie die in het geheugen zijn opgeslagen.
Ga naar de radiostand en druk op de knop BAND (3) om de gewenste band te kiezen.
De ontvangstband kan als volgt worden gewijzigd:
→ FM 1 → FM 2 → FM 3 → MW 1 (AM 1) → MW 2 (AM 2)
- EEN ZENDER KIEZEN
Druk kort op de knop (12) of (8) om de automatische zoekfunctie op te starten. De radio zoekt automatisch een zender (naar boven en naar onder). Houd de knop 2 seconden ingedrukt, totdat het bericht "MANUAL" (manuele stand) op de display verschijnt. Zo gaat u naar de stand om manueel een zender te zoeken. In deze
stand kunt u geleidelijk langs de
opeenvolgende frequenties lopen (naar boven en naar onder) totdat u de zender hebt gevonden. Als er gedurende 5 seconden geen enkele van de twee knoppen worden ingedrukt, keert de radio terug naar de automatische zoekstand en op de display verschijnt het bericht "AUTO".
AUTOMATISCH PROGRAMMA'S OPSLAAN IN HET GEHEUGEN EN PROGRAMMA'S SCANNEN
- Automatisch programma's opslaan in het geheugen
- Druk 2 seconden op de knop TS (2) zodat de radio begint te zoeken vanaf de frequentie 87,5 MHz en de signaalsterkte controleert totdat de radio een zoekcyclus heeft beëindigd. Daarna worden een paar zenders met het sterkste signaal opgeslagen onder de standaardnummers van de knoppen die aan de band FM3 zijn toegeschreven. De eerste zoekcyclus werkt in de stand LOCAL (lokaal) en zoekt de zenders met het sterkste ontvangstsignaal. Als er minder dan 6 zenders zijn, voert de radio een tweede zoekcyclus uit in de stand LOCAL OFF.
- Programma's scannen: Druk kort op de knop TS (2) om de al ingestelde zenders te scannen. De radio stopt 5 seconden bij een reeds geconfigureerd nummer zonder het geluid te dempen.
- MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN
Druk 2 seconden op een van de knoppen die zijn toegewezen aan de radiozenders (1-6) die in het geheugen zijn opgeslagen. De zender die op dat moment speelt, wordt onder de
nummerknop opgeslagen in het geheugen. Druk kort op de knop van de geprogrammeerde zender (1-6) om naar het signaal te luisteren van de zender die aan dit nummer is toegewezen.
RDS (RADIO DATA SYSTEM) BEDIENEN
- De stand RDS kan worden ingesteld in de stand AF in het systeemmenu. Draai aan de audioknop om de functie AF in of uit te schakelen.
Telkens de functie AF wordt ingeschakeld, verschijnt het symbool "AF" op de display.
De naam van het programma wordt weergegeven, wanneer er een RDS-station wordt ontvangen.
Het symbool AF" begint te knipperen als de kwaliteit van het signaal verslechtert.
Op het moment dat er een noodsignaal wordt ontvangen, verschijnt het bericht ALARM" op de display, en het volume van de uitzending wordt automatisch aangepast aan het ingestelde geluidsniveau, als de volumecontrole is ingesteld op het minimumniveau.
- Regionale programma's bedienen
Dit is mogelijk in de stand REG in het systeemmenu, als de functie AF is ingeschakeld. Door aan de audioknop te draaien kunt u de functie REG in- of uitschakelen. Als de functie AF is uitgeschakeld, kan de functie REG niet worden uitgeschakeld.
Bepaalde zendstations veranderen soms voor bepaalde tijd hun programma van normale uitzending naar regionale uitzending. Als de functie regionaal is ingeschakeld, zal het programma dat op dat moment wordt beluisterd, niet worden gewijzigd. Nadat de functie regionaal is uitgeschakeld, kunt u overgaan naar een ontvangstsignaal dat
wordt uitgezonden door een regionale zender.
- Verkeersinformatie beluisteren
Door aan de audioknop te draaien in de stand TA in het systeemdenu kunt u de functie TA in- of uitschakelen. Door de stand TA in te schakelen kunt u verkeersinformatie ontvangen.
Als het apparaat werkt in de stand CD (MP3) of AUX, wordt er tijdelijk overgeschakeld in radiostand.
Als de functie EON verkeersinformatie detecteert in een ander programma, schakelt het apparaat tijdelijk over naar de zender die met de functie EON is verbonden.
Als het volume onder de drempelwaarde ligt, wordt het verhoogd tot die waarde. Door de stand TA in te schakelen, wordt de functie TA ingeschakeld voor een segment. Op het moment dat er een signaal van een TP-zender wordt ontvangen, wordt de functie TP opgestart voor dat bepaalde segment.
Functie TA verstoren
Door de functie TA over te schakelen naar STOP wordt de ontvangst van verkeersinformatie geannuleerd (stand TA in het menu RDS - mogelijke gevallen:
enkel aan/uit, als er geen enkele TA-zender wordt ontvangen. Wanneer er een TA-station wordt ontvangen, verschijnen de opties aan/stop/uit in de gekozen stand TA in het menu). Hierdoor wordt de stand TA daarmee niet uitgeschakeld.
Er kan ongewild worden overgeschakeld naar de stand EON TA, wanneer de informatie EON TA al wordt ontvangen van de zender die op dat moment is gekozen, en de radio overschakelt naar een signaal van deze EON-zender, maar te ver van de EON-zender is om het signaal te ontvangen. In deze situatie wordt de radio terug overgeschakeld naar de zender die op dat moment
wordt ontvangen. Het bovenstaande voorbeeld illustreert een situatie waarbij de gebruiker een verkeerd programma beluistert of het volume plots is gedempt. De gegevens die door de functie RDS worden gebruikt zijn PI, PS, AF, TP, TA, EON en PTY.
PS: Naam van het programma
Dit is de naam van de zender die wordt weergegeven met behulp van alfanumerieke tekens.
AF: Alternatieve frequenties
Dit is een lijst van frequenties van radiozenders die hetzelfde programma uitzenden.
TP: Identificatie van het verkeersinformatieprogramma
Dit zijn identificatiegegevens die afkomstig zijn van zenders die verkeersinformatie uitzenden.
TA: Identificatie van de verkeersinformatie
Dit zijn identificatiegegevens die aangeven dat er al dan niet verkeersinformatie wordt uitgezonden.
EON: Informatie over programma's van een andere zender
Dit is informatie die wordt uitgezonden in de functies PI, AF, TP, TA, enz., met betrekking tot andere programma's die afkomstig zijn van andere zenders dan de zender die op dat moment wordt ontvangen.
DE USB-SPELER BEDIENEN
De USB-poort (10) is te vinden op het voorpaneel van het apparaat. Deze poort dient om USB-drivers (10) aan te sluiten.
Als er een USB-driver is aangesloten, zoekt het apparaat de MP3/WMA-bestanden die erop staan en begint ze af te spelen. Als de USB-driver al is aangesloten, druk dan op de knop SRC (4) totdat de stand USB op de display verschijnt.
BESTANDEN KIEZEN
Druk op de knop (8) of (12) om naar het volgende of vorige
bestand te gaan. Op de display verschijnt het nummer van het bestand.
Houd de knop (12) of (8) ingedrukt om de bestanden vooruit of achteruit te doorzoeken. Als de knop wordt losgelaten, begint het apparaat te spelen.
AFSPELEN PAUZEREN
Druk op de knop (19) om het afspelen te pauzeren. Druk opnieuw op de knop om het afspelen te hervatten.
ALLE BESTANDEN SCANNEND
AFSPELEN
Druk op de knop SCN (18) om de eerste seconden van elk bestand af te spelen. Druk opnieuw op de knop om het scannend afspelen te stoppen en weer normaal af te spelen.
FUNCTIE HERHALEN
Er zijn drie herhaalvarianten:
RPT all---RPT folder---RPT one (respectievelijk: Herhaal alles -> Herhaal map -> Herhaal een bestand)
Druk op de knop RPT (17) om een van deze functies te kiezen.
RPT all: Herhaalt alle bestanden.
RPT folder: Herhaalt alle bestanden uit de map.
RPT one: Herhaalt één nummer.
RANDOM ALLE BESTANDEN AFSPELEN
Druk op de knop RDM (16) om alle bestanden in random volgorde af te spelen.
Druk opnieuw op de knop om de functie random afspelen uit te schakelen.
MAP NAAR BOVEN/NAAR ONDER ZOEKEN
Druk op de knop DIR- (15) of DIR+ (14),
om naar de onderliggende of bovenliggende map te gaan. De knoppen DIR- (15) of DIR+ (14) starten geen functie op als er op de cd met MP3-bestanden geen mappen aanwezig zijn.
BESTANDEN KIEZEN MET DE KNOP AS/PS
Druk op de knop AS. De stand "Zoeken volgens het bestandnummer" wordt opgestart. Draai aan de draaiknop (6) om het gewenste bestandnummer te kiezen en druk daarna op de draaiknop (6) om de keuze te bevestigen. Het apparaat zoekt het gekozen bestand en begint het af te spelen. Het is ook mogelijk om direct bestanden te zoeken met behulp van de numerieke knoppen:
M1-M6: 1-6
BAND: 7
8
▶▶1:9
DISP: 0.
Als u een bestandnummer hebt gekozen, wacht het apparaat enkele seconden tot de draaiknop (6) wordt ingedrukt. Na enkele seconden begint het apparaat het bestand te zoeken, zelfs als de draaiknop MENU (6) niet is ingedrukt.
Opgelet:
- Het hoofdapparaat bedient enkel standaard USB-geheugens die door Microsoft worden ondersteund.
- USB-MP3-spelers zijn geen standaardapparaten, wat betekent dat verschillende merken en verschillende modellen hun eigen standaarden hebben. Dit betekent dat ons apparaat niet elke MP3-speler zal bedienen.
- Als er een MP3-speler met een normale batterij (geen oplaadbare batterij) wordt aangesloten, moet eerst de batterij uit de speler worden gehaald, en daarna mag de speler pas op de USB-poort worden aangesloten. Als dit
niet gebeurt, kan de batterij barsten.
OPGELET
U mag de speler niet op het hoofdapparaat aansluiten als er belangrijke bestanden in het USB-geheugen zijn opgeslagen. Verkeerde bediening van de speler kan leiden tot het verlies van de bestanden. Onze firma is niet aansprakelijk voor het verlies van deze gegevens.
TF BEDIENEN
Op het voorpaneel is er een TF-kaartgleuf (22).
Als er een TF-kaart in de TF-kaartgleuf wordt gestoken, zoekt het apparaat de MP3/WMA-bestanden die erop staan en begint ze af te spelen. Dit mechanisme werkt op dezelfde manier zoals is beschreven bij de bediening van de MP3/WMA-bestanden.
Als het apparaat in een andere stand werkt, dan drukt u op de knop SRC (4) om naar de stand SD over te gaan.
ONDERSTEUNDE
MP3/WMA-DECODERINGSSYSTEMEN
Het hoofdapparaat bedient de hieronder vermelde decoderingssystemen voor MP3/WMA (Windows Media Audio).
| Standaard | Snelheid gegevenstransfer (kB/s) | Onderste unde systemen |
| MPEG1 Audio Layer 3 (44,1 kHz) | 32, 48, 64, 96, 128, 192, 256, 320 | Stereo |
| Windows Media Audio (44,1 kHz) | 64, 96, 128, 192 | Stereo |
De stand USB bedient:
- Folder: 500 max.
- Bestand: 999 max.
- Diepte van de map: 8 lagen
- Maat: 32 GB
OPGELET
U mag de USB-speler of de TF-kaart niet op het hoofdapparaat aansluiten, als er belangrijke bestanden in opgeslagen zijn. U mag geen CD-R/RW afspelen als er belangrijke bestanden op staan. Verkeerde bediening van de speler kan leiden tot het verlies van de bestanden. Onze firma is niet aansprakelijk voor het verlies van deze gegevens.
BLUETOOTH BEDIENEN *)
- APPARATEN VOORKOPPELEN IN BLUETOOTHSTAND
(i) Als u de bluetoothstand wilt gebruiken, controleer dan of uw GSM de bluetoothfunctie ondersteunt. (ii) De parameters van de zendkracht verschillen van telefoon tot telefoon. We raden aan om een afstand van maximaal 3 m tussen de gsm en het apparaat te behouden, om zo een verbinding van goede kwaliteit te krijgen. Plaats geen metalen voorwerpen of hinderissen op het zendtraject tussen de gsm en het apparaat.
KOPPELEN
1) Kies de Bluetoothconfiguratie in de GSM. (Informatie over de bediening van Bluetoothverbindingen vindt u in de handleiding van uw telefoon). 2) Op de lijst in uw telefoon zou de optie "CAR KIT" (autoset) moeten verschijnen. Kies de optie "BP 170 BT" en voer het wachtwoord "0000" in, indien het wachtwoord wordt gevraagd.
3) Als de apparaten gekoppeld zijn, verschijnt het symbool BT op het LCD-scherm.
- Inkomend gesprek aannemen/weigeren
Bij een inkomend gesprek klikt u op de knop om het gesprek aan te nemen. Door op de knop te drukken wordt het gesprek geweigerd.
Gesprek beëindigen
Druk na het einde van het gesprek op de knop om de verbinding te verbreken.
- Contacten/inkomende gesprekken/uitgaande gesprekken/gemiste gesprekken bekijken (voor telefoons met een Androidsysteem of van het merk iPhone)
Druk op de knop SRC zodat het bericht "PHONE" (telefoon) op de display verschijnt. Druk op de knop zodat het bericht "BOOK" (telefoonboek/contacten) op de display verschijnt. Als u nogmaals op de knop drukt, verschijnen de volgende opties:
BOEK---ONTVANGEN---GEKOZEN---GEMIST---TELEFOON (Contacten -> Inkomende -> Uitgaande -> Gemiste -> Telefoon)
Met de knop of kunt u in elk van deze opties de opgeslagen nummers controleren.
Opgelet: Als de apparaten voor de eerste maal worden aangekoppeld, verschijnt er op uw GSM informatie dat de telefoon met de autoradio is verbonden. U moet hiermee akkoord gaan en "YES" (ja) indrukken om dit te bevestigen.
(Opgelet: Het is belangrijk dat het telefoonnummer in het geheugen van de telefoon is opgeslagen, en niet op de SIM-kaart).
- Een nummer bellen
1) Een nummer bellen door handmatig het telefoonnummer in te voeren.
Druk op de knop SRC zodat het bericht
"PHONE" (telefoon) op de display verschijnt.
Houd de knop ingedrukt. De
LCD-display is volledig leeg. Nu kunt u het telefoonnummer invoeren en door op de knop te drukken kunt u
het ingevoerde nummer bevestigen.
(Opgelet: Als u een verkeerd nummer
invoert, druk dan op de knop om de verkeerde cijfers te annuleren.)
Op het voorpaneel vindt u de cijfers 1-6 en de knoppen 0 / 7 / 8 / 9 / * / # waaraan de volgende functies zijn toegewezen:
1) Opnieuw hetzelfde nummer bellen
Druk op de knop SRC zodat het bericht
"PHONE" (telefoon) op de display verschijnt.
Houd de knop 2 seconden ingedrukt om het laatste telefoonnummer opnieuw te bellen.
2) Een nummer uit uw contacten/inkomende gesprekken/uitgaande gesprekken/gemiste gesprekken bellen (voor telefoons met een Android-systeem of van het
merk iPhone)
- Ga naar de optie
"Contacten/inkomende gesprekken/uitgaande gesprekken/gemiste gesprekken bekijken" en kies daarna het gewenste telefoonnummer. Druk op de knop om het gewenste nummer te kiezen.
Opgelet: Als uw GSM twee (2) SIM-kaarten heeft, wordt tijdens het bellen met behulp van het voorpaneel van het apparaat de standaardkaart gekozen (of zal er telkens een verzoek verschijnen om de kaart aan te duiden die u wilt gebruiken voor het gesprek).
- Een gesprek doorverbinden tussen uw GSM en het apparaat
In de stand gesprek kunt u op de knop (20) drukken om het telefoongesprek door te verbinden van uw telefoon naar de radio.
- Geluid doorsturen via Bluetooth (functie A2DP)
Druk op de knop SRC (4) zodat het bericht "PHONE" (telefoon) op de display verschijnt. Schakel daarna de muziekspeler op uw telefoon aan om een nummer af te spelen.
Het geluid zal door de luidspreker van het apparaat worden afgespeeld. Druk op de knop (19) op het voorpaneel om het nummer te stoppen/te hervatten. Druk op de knop (12) of (8) om het volgende/vorige nummer te kiezen.
Bluetoothverbinding inschakelen/verbreken
Druk 2 seconden op de knop SRC om de Bluetoothverbinding in te schakelen/te verbreken.
FUNCTIE- EN BEDIENINGSKNOPPEN
Knop voeding aan/uit
- VOL+: Knop om het volume te verhogen.
- BAND: Laat toe om in de stand RADIO de band FM1/FM2/FM3/MW1/MW2 te kiezen.
- In de stand RADIO: Druk kort op de knop om de functies te doorzoeken. Houd de knop ingedrukt om manueel UIT te schakelen.
In de stand MP3/WMA: Druk kort op de knop om één bestand terug te gaan. Houd de knop ingedrukt om snel terug te gaan.
- VOL-: Knop om het volume te verlagen.
- EQ: Knop van de equalizer.
- 2 SCN: In de stand RADIO: Nummer 2. Zie pagina 11 - ZENDERS OPSLAAN. In de stand MP3/WMA: Druk op de knop om de functie SCANNEN in/uit te schakelen.
- 1 In de stand RADIO: Nummer 1. Zie pagina 11 - ZENDERS OPSLAAN.
In de stand MP3/WMA: Druk op de knop om het afspelen te stoppen/te hervatten.
- 4 RDM: In de stand RADIO: Nummer 4. Zie pagina 11 - ZENDERS OPSLAAN. In de stand MP3/WMA: Functie random afspelen in-/uitschakelen.
- 5 DIR-: In de stand RADIO: Nummer 5. Zie pagina 11 - ZENDERS OPSLAAN. In de stand MP3/WMA: Druk op de knop om terug te keren naar de
vorige map.
Dit is de knop, als het apparaat in Bluetoothstand werkt. *)
- SRC: Dit is de functie SRC (geluidsbron).
- Druk op de knop om het geluid uit te schakelen/terug in te schakelen.
- In de stand RADIO: Dit is de functie TS (zie pagina 11).
In de stand MP3/WMA: Dit is de Zoekfunctie. (Zie pagina 12).
In de stand BT: Bedient de functie die op pag. 14 is besproken: een nummer bellen.
- SEL: Dit is dezelfde functie als de knop MENU. Zie pagina 9.
- In de stand RADIO: Druk kort op de knop om de functie te zoeken. Houd de knop ingedrukt
om de functie manueel te vinden.
ALGEMENE INFORMATIE
Vereisten betreffende de voeding: Gelijkstroom 12 V, negatieve aarding
- Lage tonen (bij 100 Hz): ±10 dB
- Hoge tonen (bij 10 kHz): ±10 dB
- Maximaal uitgangsvermogen: 4x40 W
- Stroomverbruik: 10 A (max.) (betreft versies met normale voeding)
RADIO
FM
Frequentiebereik van 87,5 tot 108 MHz, IF 10,7 MHz
Gevoeligheid (S/N = 30 dB)
Stereokanaalscheiding > 25 dB
4 µV
AM (MW)
Frequentiebereik van 522 tot 1620 kHz
IF 450 kHz
Gevoeligheid (S/N = 20 dB) 36 dBµV
Controleer de kabelverbinding voordat u de checklist controleert. Raadpleeg de dichtstbijzijnde vertegenwoordiger van de firma als het probleem na controle van de checklist nog steeds optreedt.
| Verschijnsel Oorzaak Oplossing | ||
| Geen voeding. | Het contact van de wagen is nicht ingeschakeld. | Zet de contactsleutel in de stand "ACC" (tussenstand), als de voeding is aangesloten op het schakelcircuit in de wagen, en de motor nicht draait. |
| Doorgebrande zekering. Vervarg de zekering. | ||
| Er kan geen cd worden in- of uitgeschoven. | Er zit al een cd in de cd-speler. | Neem de cd uit de cd-speler en steek pas daarna de volgende cd erin. |
| De cd is in een slechte stand ingeschoven. | Steen de cd er met de bedrukte kant maar boven in. | |
| De cd is vuil of beschadigd. | Reinig de cd of probeer een andere cd ate spelen. | |
| Te hoge temperatuur in de wagen. | Koel de wagen of wacht tot de omgevingstemperatuur terug normalaardwordt. | |
| Er is condens aanwezig. Laat de cd-speler ongeveer een uur uitgeschakeld en probeer opnieuw. | ||
| Geen geluid. | Het volume staat op het minimum. | Pas het volume aan aan het gewenste niveau. |
| De bekabeling is Niet correct aangesloten. | Controler de aansluiting van de leidingen. | |
| Storingen in het weergegeven geluid. | De montagehoek van het apparaat bedraagt meer dan 30 graden. | Zet het apparaat in een hoek van minder dan 30 graden. |
| De cd is heel vuil of beschadigd. | Reinig de cd of probeer een andere cd ate spelen. | |
| De bedieningsknoppen werken nicht. | De ingebouwde microcomputer werkt Niet correct door ruis. | Druk op de resetknop (RESET). Het voorpaneel is Niet goed op+zijn plaat bevestigd. |
| De radio werkntiet. De functie voor automatische keuze van de radiozenders werkntiet. | De antenneleiding is Niet aangesloten. | Sluit de antenneleiding zorgvuldig aan. |
| Het signal is te zwak. | Kies manueel een zender. | |
INHOUDSOPGAVE
Gebruik 74
- AFSTANDSBEDIENING
- SPECIFICATIE
- DEFECTEN DETECTEREN EN HERSTELLEN
- CONFORMITEITSVERKLARING
- CE
- GARANTIE
- BEDIENING
- PLAATS VAN DE KNOPPEN
- HET VOORPANEEL VERWIJDEREN
- EQ (EQUALIZER)
- ZOEMER (BEEP) IN-/UITSCHAKELEN
- LOC/DX
- KLOK
- ZONE (AREA)
- REG IN-/UITSCHAKELEN
- EON IN-/UITSCHAKELEN
- DE TIJD INSTELLEN
- HANDMATIGE CONFIGURATIE
- TIJD SYNCHRONISEREN MET EEN RDS-STATION
- LCD-SCHERM
- AUX-INGANGEN
- FUNCTIE RESET
- DE RADIO BEDIENEN
- OVERSCHAKELEN NAAR DE STAND RADIO
- EEN ZENDER KIEZEN
- AUTOMATISCH PROGRAMMA'S OPSLAAN IN HET GEHEUGEN EN PROGRAMMA'S SCANNEN
- MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN
- RDS (RADIO DATA SYSTEM) BEDIENEN
- REGIONALE PROGRAMMA'S BEDIENEN
- VERKEERSINFORMATIE BELUISTEREN
- FUNCTIE TA VERSTOREN
- DE USB-SPELER BEDIENEN
- BESTANDEN KIEZEN
- AFSPELEN PAUZEREN
- ALLE BESTANDEN SCANNEND
- AFSPELEN
- FUNCTIE HERHALEN
- RANDOM ALLE BESTANDEN AFSPELEN
- MAP NAAR BOVEN/NAAR ONDER ZOEKEN
- BESTANDEN KIEZEN MET DE KNOP AS/PS
- OPGELET
- TF BEDIENEN
- ONDERSTEUNDE
- MP3/WMA-DECODERINGSSYSTEMEN
- BLUETOOTH BEDIENEN *)
- APPARATEN VOORKOPPELEN IN BLUETOOTHSTAND
- KOPPELEN
- INKOMEND GESPREK AANNEMEN/WEIGEREN
- GESPREK BEËINDIGEN
- CONTACTEN/INKOMENDE GESPREKKEN/UITGAANDE GESPREKKEN/GEMISTE GESPREKKEN BEKIJKEN (VOOR TELEFOONS MET EEN ANDROIDSYSTEEM OF VAN HET MERK IPHONE)
- EEN NUMMER BELLEN
- EEN NUMMER BELLEN DOOR HANDMATIG HET TELEFOONNUMMER IN TE VOEREN
- OPNIEUW HETZELFDE NUMMER BELLEN
- MERK IPHONE)
- EEN GESPREK DOORVERBINDEN TUSSEN UW GSM EN HET APPARAAT
- GELUID DOORSTUREN VIA BLUETOOTH (FUNCTIE A2DP)
- BLUETOOTHVERBINDING INSCHAKELEN/VERBREKEN
- FUNCTIE- EN BEDIENINGSKNOPPEN
- ALGEMENE INFORMATIE
- RADIO
- FM
- AM (MW)
- INHOUDSOPGAVE
- GEBRUIK
Merk : BLAUPUNKT
Model : Bologna 170
Categorie : Autoradio
