KÄYTTÖOHJE L 3709115 Flex

Verkkojannitteen ja jannitetietojentulee olla samat kuin typpikilvessa.
Paina karalukkoa vasta sitten, kun hiomalaikka on pysahtynyt.

Melu ja tärinä

OHJE

Katso A.-painotettu melutasopä tärinakokonaisarvot taulukosta « Tekniset tiedot«.Melu- ja tärinaarvot mitattiin standardinEN 60745 mukaan.

VARO!

Ilmoitetut mittausarvot koskevat uusia laitteita. Paivittaisessa kaytossa melu- ja tärinaarvot muuttuvat.

OHJE

Näissä ohjeissa ilmoitettu tärinataso on mitattu standardissa EN 60745 normitetun mittausmenetelman mukaan ja sitä voidaan käyttaa sahkötyokalujen keskinäiseen vertailuun. Se soveltuu myös tärinaaltistuksen alustavaan arvointiin. Ilmoitettu tärinataso tarkoittaa altistumisen tasa oshkötyokalun pääasialissessa käyttoarkoitukssessa. Mutta jos sahkötyokalua käytetän muhin käyttoarkoituksiin, normalaista poikkeavilla käyttokyokuilla tai sitä ei ole huollettu riittävasti, tärinataso saattaa poiketa ilmoite-tusta. Tällöin koko työaikaa koskeva tärinaaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä.

Tällöin koko työaikaa koskeva tärinältistus voi olla selvästi alhaisempi.

Maärittää lisatoimenpiteet koneen kaytājan suojaamiseksi tärinan vaikutuksetla, kuten esimerkiki: sahkötyokalun ja kayttötyokalujen huoIto, käsien suojaaminen kylmälta, työnkulun suunnittelu.

VAROI

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Tekniset tiedot

		L 3709-115	L 3709 -125 L 801	LE 9-10 125 L	10 -10 125 L 1001
Koneyyppi		Kulmahiomakone
Hiomalaikan max. Ø mm 115 125	125 125
Hiomalaikan paksuus	mm 1-6
Kiinnitsreikög	mm 22	23
Karan kierre		M14
Kierrosnopeus	r/min 12500		12000	6000-11500	10000
Ottoteho	W 750	800 900 1010
Antoteho	W 450	480 530 600
Paino EPTA-menettelyn 01/2003 mukaisesti (ilman johtoa)	kg	1,9		2,0	2,2
Sujoausluokka		II/□
A-painotettu melutasop EN 60745 mukainen (katso »Melu ja tärinä«):
Äänenpainetasop LpA	dB(A)	84,6		87	91
Äänitehotaso LWA	dB(A)	95,6		98	102
Epävarmuus K	db	3
Tärinän kokonaisarvo EN 60745 mukainen (katso »Melu ja tärinä«):
Päästöarvo ah pintoja hiottaessa	m/s2	6,5		6,5	6,6
Päästöarvo ah katkaistaessa	m/s2	6,3		8,1	6,2
Epävarmuus K	m/s2	1,5

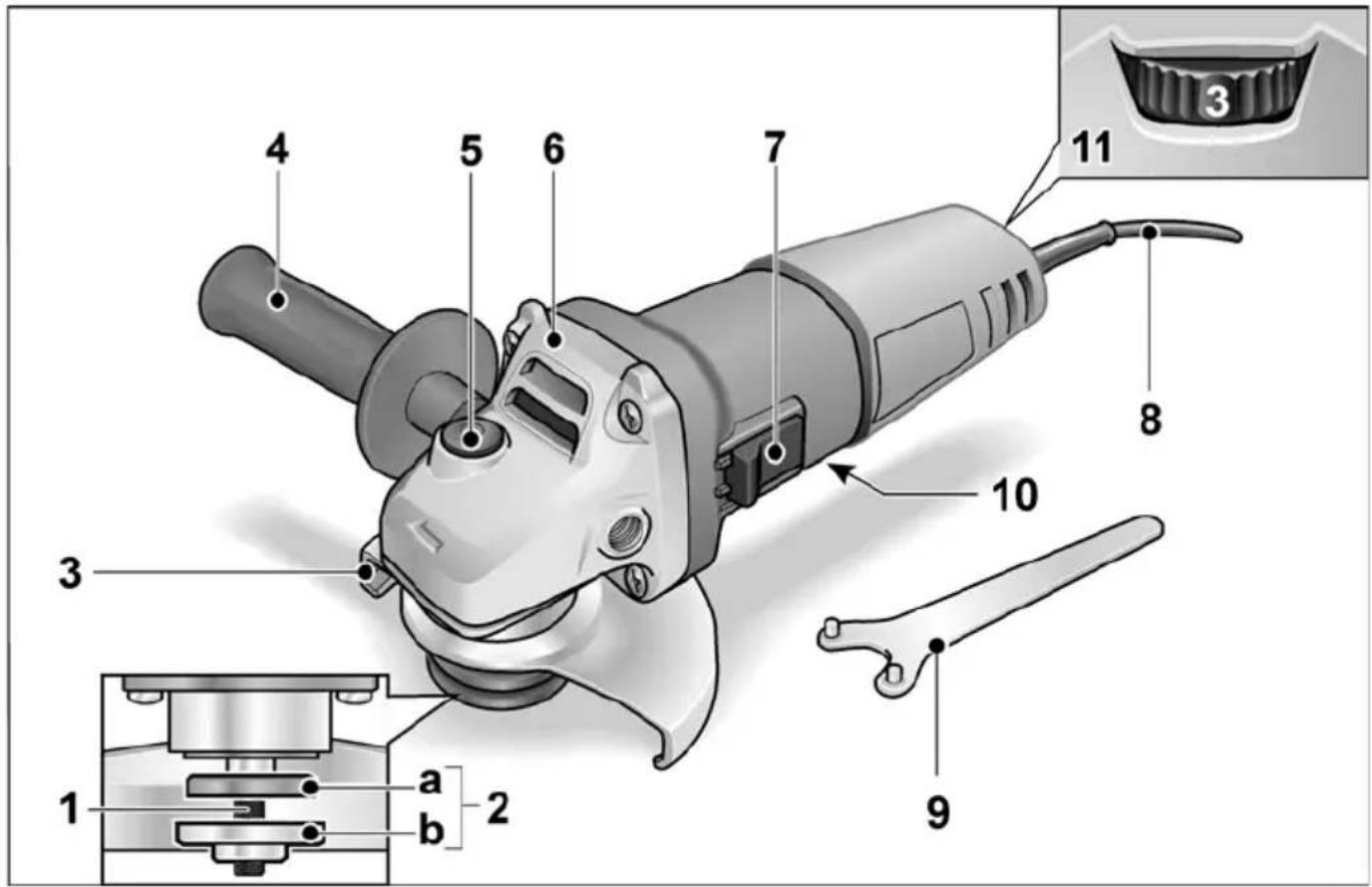

Kuva koneesta

Tämä ohjekirja on tarkoitettu erityyppisille sahkötyokaluille.
Kuvauksessa saattaa olla hankkimastasi sahkötyokalusta poikkeavia kohtia.

1 Ka r a

2 Kierrelaippa a Kiinnitysmutteri b Kiinnityslaippa

3 Su o j u s

4 Käsikahva
Käsikahva voidaan kiinnittä
vasemmalle ja oikealle puolle.

5 Karalukko
Karan lukitsemiseen vaihdettaessatyokalu.

6 Vaihteistopää
llman ulostulo ja pyörimissuunnan
nuoli.

7 Käynnistyskytkin
Koneen käynnistämseen ja pysayttämseen. Lukitusasento pitempaatyojaksoa varten.

8 Verkkjoho to 4,0 m ja pistotulppa 9 Laikanvaihtoavain

10 Typpikilpi (ei kuvassa)

11 Saatopyora kierrosnopeuden valitsemiseen (vain LE 9-10 125)

Käytöohjeet

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia toita.

Ennen käyttoönottoa

Ota kulmahiomakone pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitaan ja ettei ole kuljetusvaurioita.

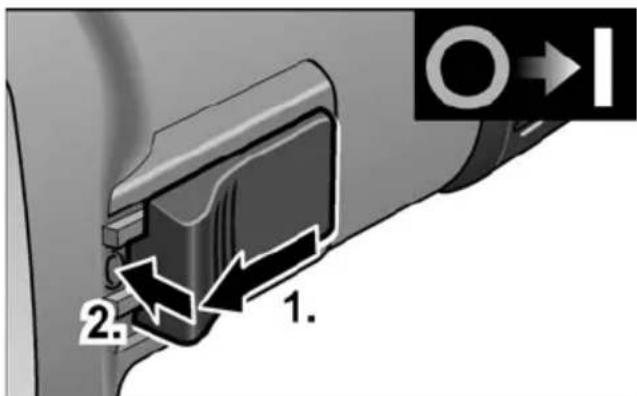

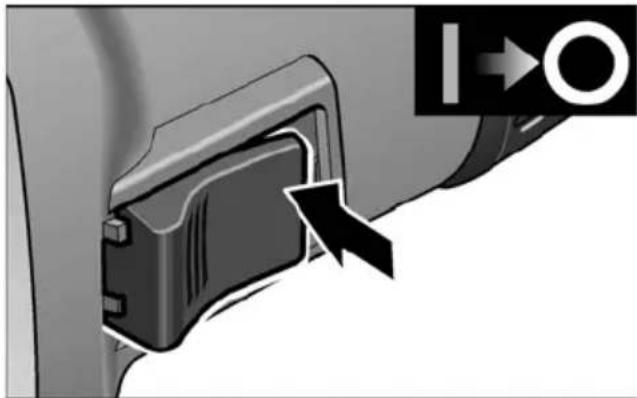

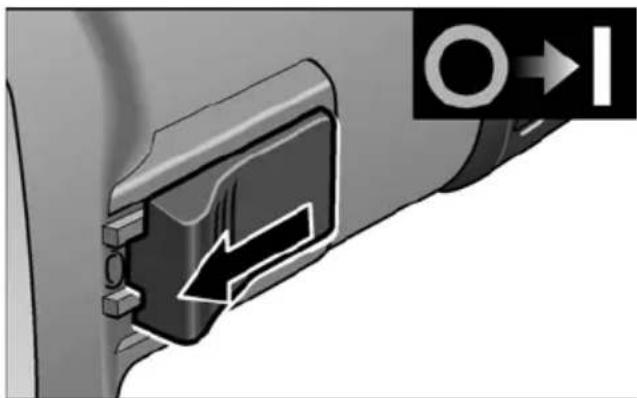

Käynistys ja pysäytys

Lyhytaikainen käytö ilman lukitustointoa:

Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
Pysäytä kone vapauttamalla käynnistyskytkin.

Pitempi tyojakso lukitustoiminnolla:

Työnnä käynnistyskytkin eteen (1.) ja lukitse se painamalla kytkimen etuosasta (2.).

Pysaytys: avaa lukitus painamalla kaynnistyskytkimen takaosasta.

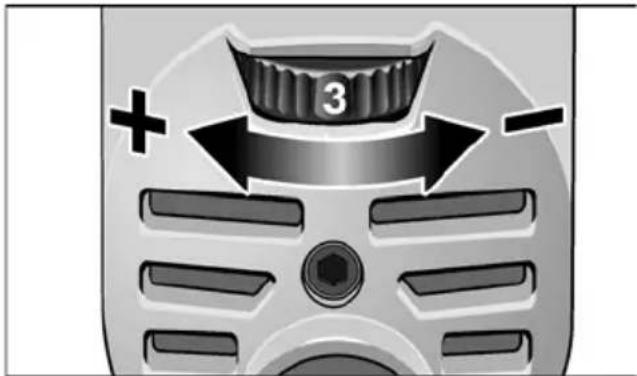

Kierrosnopeuden valinta (vain LE 9-10 125)

Valitse työhön sopiva kierrosnopeus asettamalla saatöpyörä tarvittavan nopeuden kohdalle.

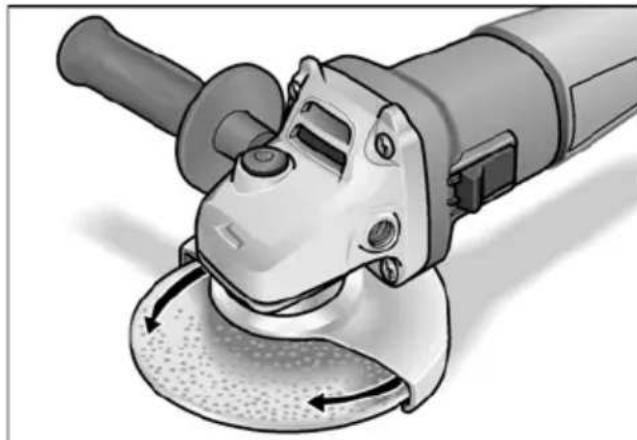

Turvasuojus

(L 3709-115, L 801, L 3709-125)

VAROITUS!

Alä koskaan työskentele ilman turvasuojusta.

Työtehtävän mukaan turvasuojuksen asentoa voi muuttaa ilman tyokaluja.
Kun kaytät konetta katkaisuun, kiinnitä aina erityinen katkaisusuja.

VARO!

Loukkaantumisvaara! Kayta suojakasineita.

• Irrota pistotulppa pistorasiasta.

Kännä turvasuojus sopivaan asentoon.

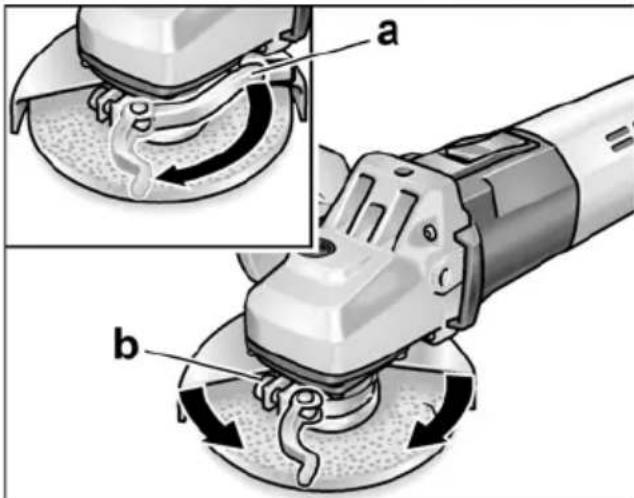

Pikakiinnitteinen suojus (LE 9-10 125, L 10-10 125, L 1001)

VAROITUS!

Alä käytä konetta koskaan hiontaan tai katkaisuun ilman laikan suojusta.

• Irrota pistotulppa pistorasiasta.
  Avaa kiinnitin (a).
  Aseta suojus sopivaan asentoon.

Kiristä ruuvi (b) niin tiukkaan, että kirstys-vivun voi vielä kiristäa kasin.
Kiristä kiinnitin.
Kun kaytät konetta katkaisuun, kiinnä aina erityinen pika-katkaisusujoa.

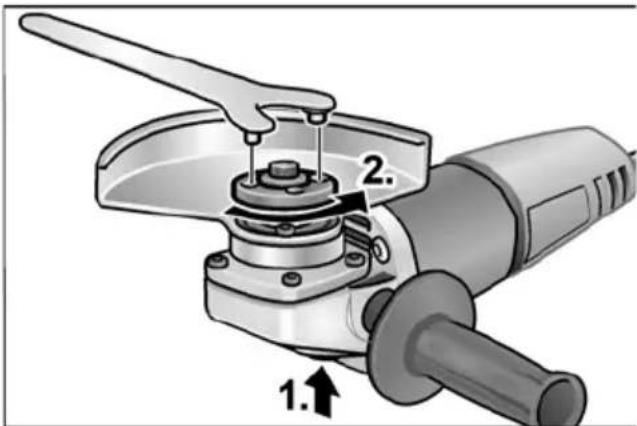

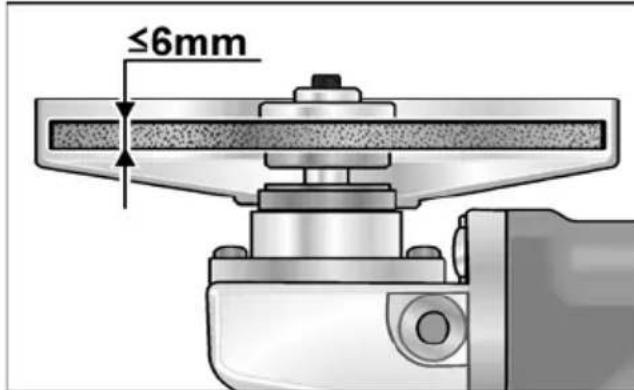

Hiomalaikan kiinnitys tai vaihto

• Irrota pistotulppa pistorasiasta.

Paina karalukkoa ja pidä se pohjaan painettuna (1.).
Avaa kiinnitysmutteri karasta laikanvaihtoavaimella kaantamalla vastapäivän ja poista mutteri (2.).
Kiinnitā hiomalaikka oikeaan asentoon.

Kierra kiinnitysmutteri karaan olake ylospain.
Paina karalukkoa ja pidä se pohjaan painettuna.
Kiristä kiinnitysmutteri laikanvaihtoa-vaimella.
- Pane pistotulppa pistorasiaan.
Käynnistä kulmahiomakone käynnistyskytkimestä (ilman lukitustoimintoa) ja anna koneen käydä noin 30 sekuntia. Tarkista, ettei ole epatasapainoa tai tärinä.
Kytke kulmahiomakone pois päälä.

Työohjeita

OHJE

Hiomatyokalu pyorii vieljonkin aikaa koneen pysayttamisen jalkeen.

Hionta

VAROITUS!

Alä käytä koskaan katkaisulaikkoja hiontaan.

-Hyvä poistotulos saadaan 20 - 40^ asetus-kulmalla.
Paina kulmahiomakonetta tasaisesti pintaa vasten ja liikuta konetta edestakaisin. Täloin työkappale ei kuumene liikaa, samalla vältyään varimuutoksila ja urteilta.

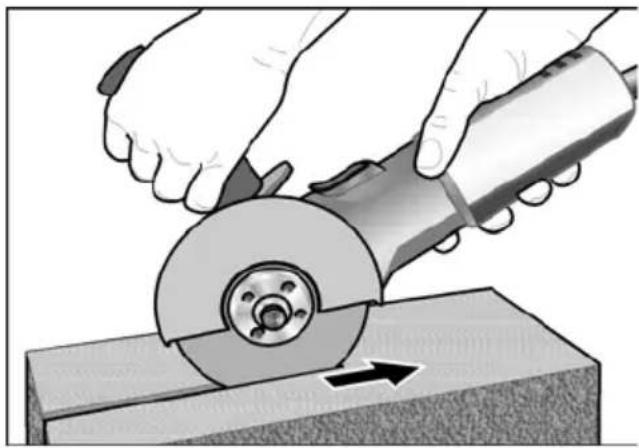

Katkaisu

VAROITUS!

Kun kaytak konetta katkaisuhiontaan, kiinnita aina erityinen katkaisusujoa.
- Alä paina, laikka ei saa vaantyä, varo varähtelyä.

Kulmahiomakoneen tulee aina toimia vastasuuntaan. Muutoin laikka saattaa luiskahtaa hallitsemattomasti pois leikkuu-urasta.
- Sovita syöttönopeus työstëttaa n materialin sopivaksi: mitä kovempi materiaali, sitä hitaampi syöttolike.

Lisātietoja valmistajan tuotteista lóytyy osoitteesta www.flex-tools.com.

Huolto ja hoito

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia toita.

Puhdistus

VAROITUS!

Metalleja tyostettäessä saattaa aärmmäisssa kayttölosuhteissa koneen rungon sisalle keräantya sahkoä johtavaa polya. Sujoeristys heikkenee!

Käytä konetta vain vikavirta-suojakytkimen kanssa (laukaisuvirta 30mA

Puhdista kone ja jäahdytsilma-aukotsaannollisin valein.

Puhdistusvali riippuu tyostettavastamateriaialista ja kayttoajan pituudesta.

Puhalla koneen sisātila ja moottori puhtaaksi kuivalla paineilmalla sāännöllisin valein.

Hiiliharjat

Kulmahiomakone on varustetu automaattisesti irtikytkeytyvillä hiilillä.

Kun hilet ovat kuluneet minimipituuteen, kulmahiomakone kytkeytyy automaattisesti pois paaltä.

OHJE

Vaihda hiilharjojen tilalle vain valmistajan alkuperäisosat.

Käytettaessä muiden valmistajien hiilä valmistajan myontämä takuu ei ena' ole voimassa.

Takimmaisista ilman sisäantuloaukoista voidaan tarkkailla hiilten kipinointiä kayton aikana. Jos hiilten kipinointi on voimakasta, pysaytā heti kulmahiomakone.

Toimita kulmahiomakone valmistajan valtuuttamaan huoltolikkeeseen.

Vaihteisto

OHJE

Alä avaa vaihteistopän ruuveja koneentakuuaikana. Jollei ohjetta noudateta, valmistajan myontäm takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltolike.

Varaosat ja tarvikkeet

Katso muut lisātarvikkeet, etenkin hiomalai-kat, valmistajan tuote-esitteestä.

Rajaytskuvat ja varaosaluettelot loydatakotisivuiltamme:

www.flex-tools.com

Kierratysohjeita

VAROITUS!

Tee käytösta poistetut koneet käytökelvotto-maksi irrottamalla liitäjohto.

Vain EU-maat

Käytösta pointetut sahkötyokalut eivat kuulu sekajatteisiin!

Sahkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten saadosten mukaisesti tulee kaytosta pointetut sahkötyokalut kerä erikseen ja toimittaa asianmukaiseen hyötykayttöpisteeseen.

OHJE

Aä avaa moottorikotelon ruuveja takuuajan aikana. Jollei ohjetta noudateta, valmistajan myontäm takuu raukeaa.

-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme,
etta kohdassa «Tekniset tiedot« kuvattu
tuote on seuraavien standardien tai
ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU märäysten mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivat
vastaa vahingoista tai voiton menetyksestä,
joiden syynä on liiketoiminnan
keskeytyminen johtuen tuotteesta tai siitä,
ettei tuotetta mahdollisesti voida käyttaa.
Valmistaja ja valmistajan edustaja eivat
vastaa vahingoista, joiden syynä on ohjeiden
vastainen käytto tai koneen käytto muiden
kuin valmistajan tuotteiden kanssa.
