KÄYTTÖOHJE 878 SECA

Netzgerät (optional)

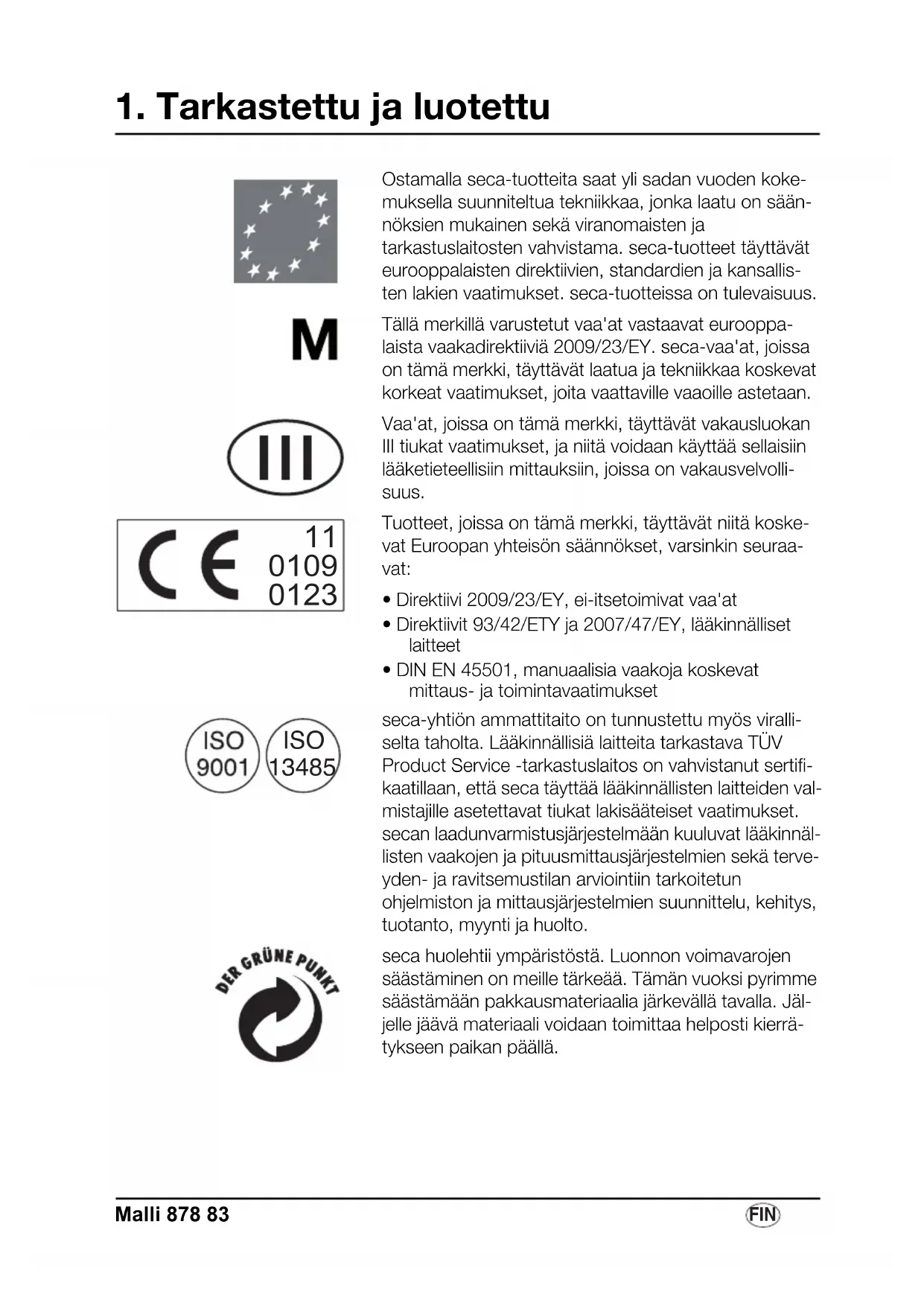

1. Tarkastettu ja luotettu

M

CE 11 0109 0123

ISO 9001 ISO 13485

DER GRÜNE PUNKT

Ostamalla seca-tuotteita saat yli sadan vuoden koke-muksella suunniteltua tekniikkaa, jonka laatu on säännöksien mukainen sekä viranomaisten ja tarkastuslaitosten vahvistama. seca-tuotteet täyttävät eurooppalaisten direktiivien, standardien ja kansallisten lakien vaatimukset. seca-tuotteissa on tulevaisuus.

Tällä merkillä varustetut vaa'at vastaavat eurooppalaista vaakadirektiiviä 2009/23/EY. seca-vaa'at, joissa on tämä merkki, täyttävät laatua ja tekniikkaa koskevat korkeat vaatimukset, joita vaattaville vaaoille astetaan.

Vaa'at, joissa on tämä merkki, täyttävät vakausluokan lll tiukat vaatimukset, ja niitä voidaan käyttää sellaisiin lääketieteellisiin mittauksiin, joissa on vakausvelvolli-suus.

Tuotteet, joissa on tämä merkki, täyttävät niitä koskevat Euroopan yhteisön säännökset, varsinkin seuraa- vat:

• Direktiivi 2009/23/EY, ei-itsetoimivat vaa'at
• Direktiivit 93/42/ETY ja 2007/47/EY, lääkinnälliset laitteet
• DIN EN 45501, manuaalisia vaakoja koskevat mittaus- ja toimintavaatimukset

seca-yhtiön ammattitaito on tunnustettu myös viralli-selta taholta. Lääkinnällisiä laitteita tarkastava TÜV Product Service -tarkastuslaitos on vahvistanut sertifikaatillaan, että seca täyttää lääkinnällisten laitteiden valmistajille asetettavat tiukat lakisääteiset vaatimukset. secan laadunvarmistusjärjestelmään kuuluvat lääkinnällisten vaakojen ja pituusmittausjärjestelmien sekä terveyden- ja ravitsemustilan arviointiin tarkoitetun ohjelmiston ja mittausjärjestelmien suunnittelu, kehitys, tuotanto, myynti ja huolto.

seca huolehtii ympäristöstä. Luonnon voimavarojen säästäminen on meille tärkeää. Tämän vuoksi pyrimme säästämään pakkausmateriaalia järkevällä tavalla. Jäljelle jäävä materiaali voidaan toimittaa helposti kierrätykseen paikan päällä.

2. Sydämelliset onnittelut!

Ostamalla seca 878 elektronisen henkilövaa'an olet hankkinut erittäin tarkan ja samalla kestävän laitteen.

seca on asettanut jo yli 150 vuoden ajan kokemuksensa terveyden palvelukseen asettaen samalla useissa maailman maissa markkinajohtajana aina uudet mittapuut innovatiivisilla uudistuksillaan punnituksen ja mittauksen alalla.

Elektroninen henkilövaaka seca 878 on tarkoitettu käytettäväksi yksityisesti sekä jul-kisissa laitoksissa. Yksi vaa'an erityisistä ominaisuuksista on "2 in 1" -toiminto. Sen avulla vauvat ja pikkulapset on helppo punnita – äidin sylissä.

Vaa'an maksimikuormitus on 200 kg.

3. Turvallisuus

Ennen kuin otat uuden vaa'an käyttöön, varaa hieman aikaa seuraavien turvallisuusohjeiden lukemiseen.

• Noudata käyttöohjeessa annettuja ohjeita.
• Säilytä tämä käyttöohje ja sen sisältämä yhdenmukaisuusvakuutus huolellisesti.
• Käytä yksinomaan ilmoitettua paristotyyppiä (ks. „Käyttövirta” sivu 85).
• Käyttäessäsi vaakaa verkkoliittimen kanssa, katso että tulojohto on asennettu niin että kompastumis- tai kiinnitakertumisvaaraa ei ole.

• Vaakaa ei saa pudottaa eikä siihen saa kohdistaa voimakkaita iskuja.
- Älä astu näytön päälle, se voi vaurioitua. Astu vain kumipinnoitetulle tasolle.
- Anna korjaustyöt vain valtuutettujen henkilöiden tehtäväksi.
- Toimita vaaka säännöllisesti huoltoon ja jälkikalibrointiin (ks. „Huolto/Kalibrointi” sivu 90).

4. Ennen kuin käytät vaakaa...

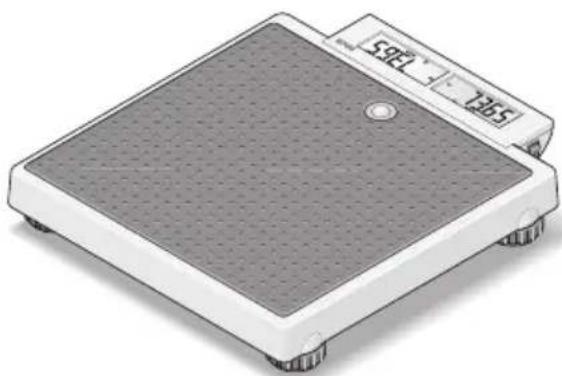

Vaa'an pystyttäminen

Vaaka toimitetaan täysin asennettuna.

- Poista pakkaus ja aseta vaaka kovalle, tasaiselle alustalle.

Vaaka saa virtaa ainoastaan paristoista.

LC-näyttö kuluttaa vähän virtaa - yhdellä paristosarjalla on mahdollista suorittaa n. 10.000 punnitusta.

Jos näyttöön ilmestyy tai bRtt paristot on vaihdettava. Paristoina 6 Mignon-paristoja, tyyppi AA, 1,5 V.

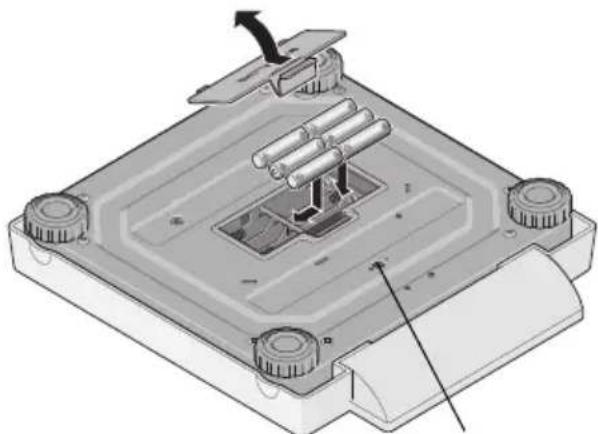

– Käännä vaaka varovasti kumoon, niin että pääset käsiksi vaa'an pohjaan.
- Paina paristokotelon kannen lukitsinta kanteen päin ja avaa paristokotelo.
- Aseta laitteen mukana toimitetut paristot paristokoteloon.

Kiinnitä huomiota napojen oikeaan järjestykseen.

• Sulje kansi.
  – Käännä vaaka tämän jälkeen taas pystyyn.

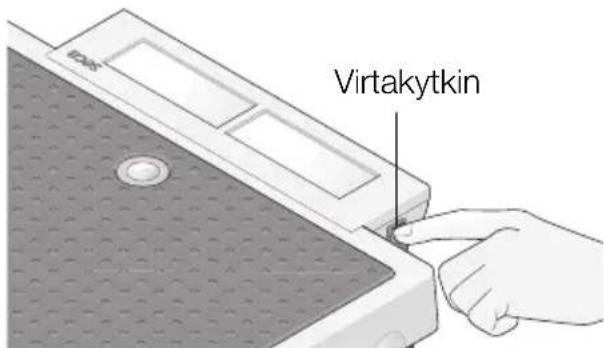

• Kytke virtakytkin asentoon "ON", jolloin virransyöttö aktivoituu.

Huom.: Vaaka on varustettu käytettäväksi seca verkkolaitteella, jota on saatavissa lisävarusteena.

Verkkolaitteeen litäntä

Virtakytkin

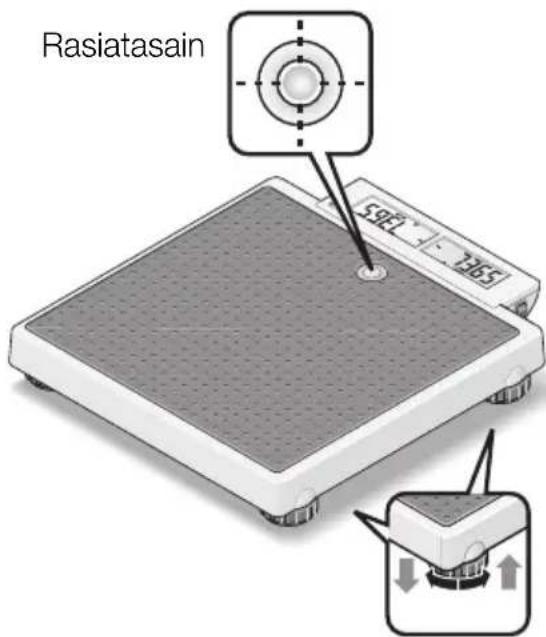

Vaa'an pystyttäminen ja suuntaaminen

Alla olevien säätöruuvien avulla voidaan kompensoida alustan pienet epätasaisuudet.

• Aseta vaaka tukevalle alustalle.
• Suuntaa vaaka jalkaruuveja kiertämällä. Rasiatasaimessa olevan ilmakuplan täytyy olla tarkasti ympyrän keskellä.
• Varmista, että vain vaa'an jalat kosket- tavat lattiaa. Vaaka ei saa tukea mihin- kään.

Tärkeää!

Vaa'anpohjan suuntaus täytyy tarkistaa aina paikkaa muutettaessa ja sitä on korjattava tarvittaessa.

Rasiatasain 595 2365

5. Käyttö

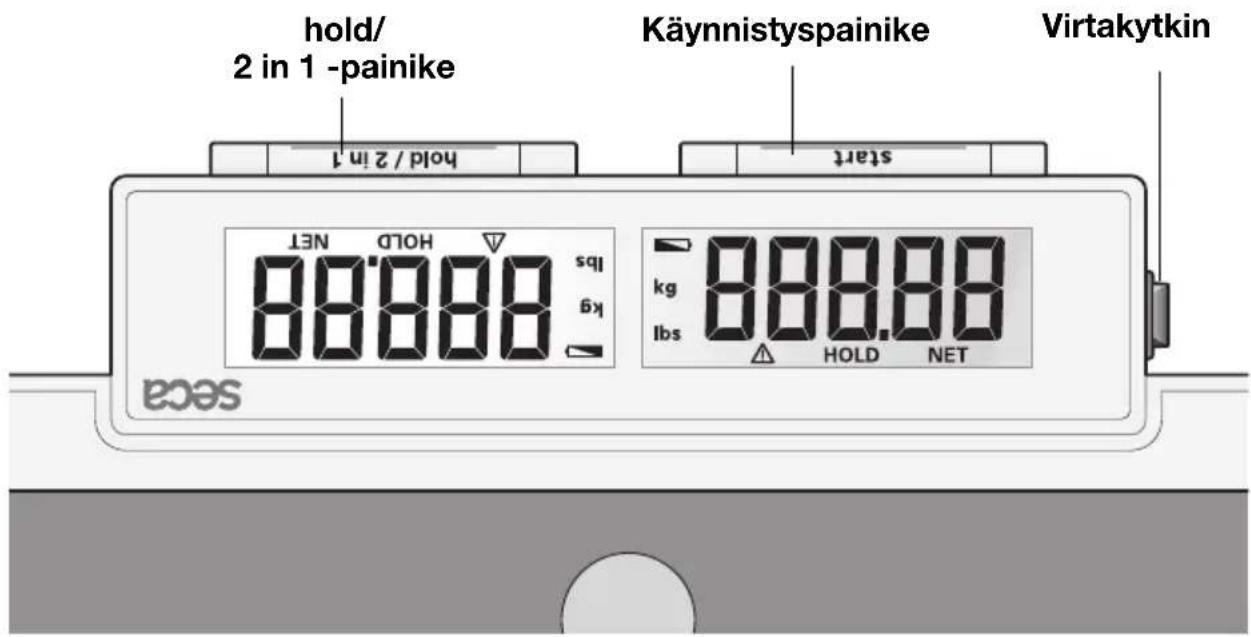

Käyttöelementit ja näytöt

hold/ 2 in 1 -painike hold / 2 in 1 Käynnistyspainike start 88.88 kg lbs 88.88 HOLD NET 88.88 Virtakytkin secα

Molempien numeroiden täytyy olla samoja

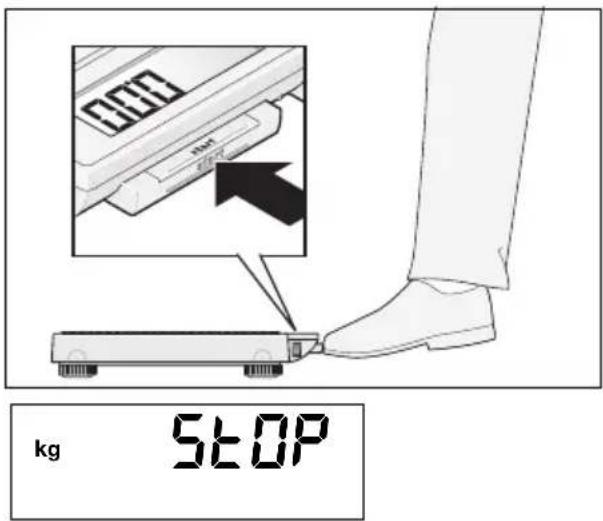

– Paina käynnistysnäppäintä vaa'an ollessa kuormittamaton.

Näyttöön ilmestyy peräkkäin SECA, 8.8.8.8. ja 0.00, minkä jälkeen vaaka on nollautunut automaattisesti ja valmis käyttöön.

– Anna potilaan nousta vaa'alle. Hänen on seistävä rauhallisesti.

- Katso punnitustulos digitaalinäytöstä.

- Jos vaa'an kuormitus on yli 200 kg, näyttöön ilmestyy STOP.

– Vaaka kytketään pois päältä painamalla uudelleen käynnistysnäppäintä.

0.000 STOP kg STOP

Automaattinen katkaisu/Virransäästömodus

Jos ei enää tehdä muita punnituksia, vaaka kytkeytyy pois päältä tietyn ajan kuluttua:

Normaalissa punnitustilassa: 3 minuutin kuluttua

2 in 1 -toiminto aktivoituna: 2 minuutin kuluttua

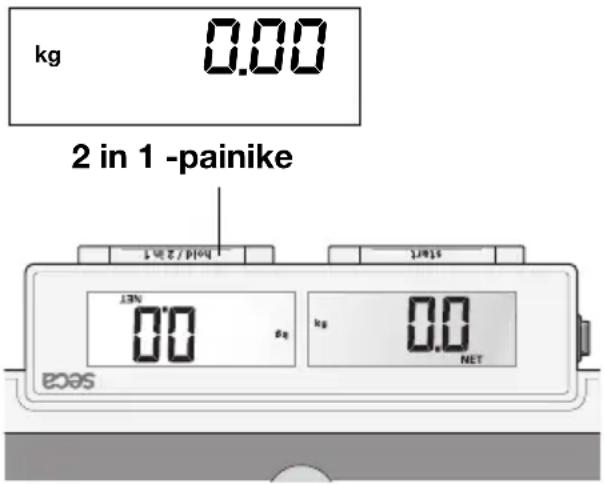

2 in 1 -toiminto

2 in 1 -toiminnon avulla voidaan määrittää vauvojen ja pikkulasten paino. Lapsi on tällöin aikuisen henkilön sylissä. Toimi seuraavasti.

– Paina lyhyesti käynnistyspainiketta, kun vaa'alla ei ole painoa.
– Odota, kunnes näyttöön tulee 0.00.
- Nouse vaa'alle ilman lasta. Näet punnitustuloksen digitaalisesta näytöstä.
– Paina nyt 2 in 1 -painiketta pitkään, jotta äiti-lapsi-toiminto aktivoituu.

Vaaka tallentaa aikuisen henkilön painon ja näyttö palautuu jälleen nollaan. Näyttöön ilmestyy lukema 0,00, lamppu NET palaa.

- Ota nyt myös lapsi mukaan vaa'alle. Tätä varten voit myös poistua vaa'alta; tällöin näyttöön ilmestyy ----.

Vaaka määrittää lapsen painon. Kun arvo on pysynyt tasaisena n. 3 sekunnin ajan, näyttö pysähtyy. Näin vältetään se, että lapsen liikkuminen saa näytön jatkuvasti vaihtelemaan.

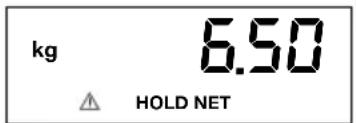

Näyttöön ilmestyy ⚠️ HOLD ja NET.

On tärkeää, että punnituksen suorittaa kokonaan sama aikuinen henkilö eikä tämän paino muutu (esim. vaatekappaleen riisumisen vuoksi).

kg 0.00 2 in 1 -painike Hold / 2 in 1 NET 0.00 kg NET Start

2 in 1 -toiminto pysyy päällä, kunnes

• painat 2 in 1 -painiketta (näytetään kokonaispaino),
• vaaka kytkeytyy automaattisesti pois päältä.

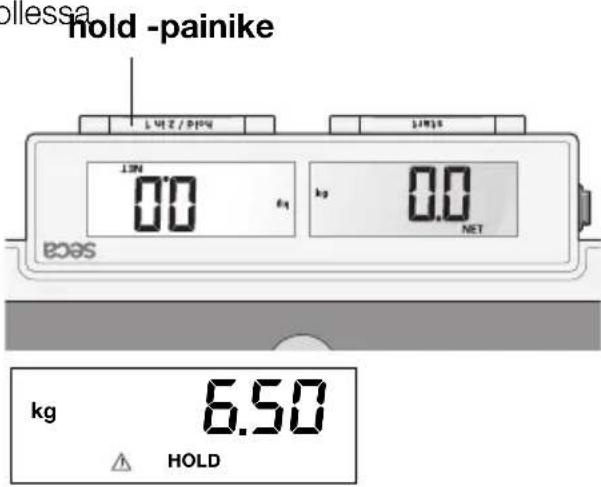

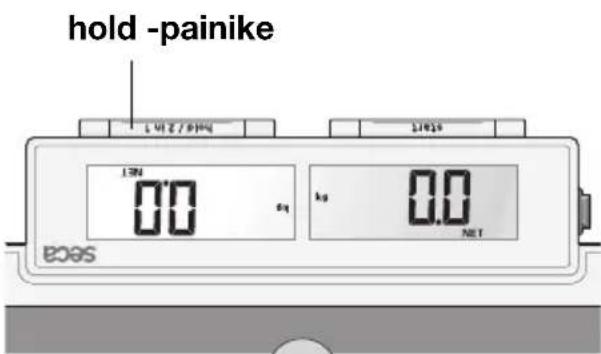

Painon tallentaminen muistiin (HOLD)

Mitattu paino voidaan saada näyttöön, vaikka vaakaa ei kuormitetakaan. Näin on mahdollista huolehtia ensiksi jälleen potilaasta, ennen kuin paino kirjoitetaan muistiin.

- P a i n a hold-näppäintä vaa'an ollessa kuormitettuna.

hold -painike NET 0.0 kg 0.0 NET kg 6.50 HOLD

Digitaalinäyttöön ilmestyy „HOLD“. Paino-arvo pysyy näytössä, kunnes vaaka kyt-keytyy automaattisesti pois päältä (virtalähteenä paristot).

Kolmio, jonka sisässä on huutomerkki, ilmoittaa, että tässä jäädytetyssä näytössä on kysymys lisälaitteesta, joka ei ole kalibroinnin alainen.

- HOLD-toiminto voidaan kytkeä jälleen pois päältä painamalla uudelleen holdnäppäintä.

Kun vaaka on kuormittamattomana, näyttöön ilmestyy 0.0 tai ajankohtainen paino. „HOLD“-näyttö häviää.

hold -painike NET 0.0 bs kg NET STATE 1 IN 1 Seca

6. Puhdistus

Puhdista päällys ja kotelo tarvittaessa talouspesuaineella tai tavanomaisella desinfointiaineella. Noudata valmistajan antamia ohjeita.

7. Mitä tehdä, jos...

... paino ei tule näyttöön?

– Onko vaaka kytketty päälle?

- Onko virtakytkin "ON"-asennossa?

– Tarkista paristot.

... vaaka kytkeytyy päälle esim. kuljetuksen aikana?

- start -painiketta on painettu. Vaa'an alhaisen energiankulutuksen vuoksi tällä on vain vähäinen vaikutus paristojen kestoikään. Pitkäaikaisten kuljetuksien ajaksi voit tarvittaessa kytkeä virtakytkimen "OFF"-asentoon.

... kuljetuksen tai paristojen vaihdon jälkeen näyttöön tulee painolukema, vaikka vaa'alla ei ole painoa?

– Käynnistä vaaka uudelleen. Tämän jälkeen vaaka toimii jälleen normaalisti.

... ennen punnitusta näyttöön ei ilmesty 0.00?

– Käynnistä vaaka uudelleen – vaa'alla ei saa tällöin olla painoa.

... näyttöön ei tule ennen punnitusta 0.00, vaan - - - - ?

– Käynnistä vaaka uudelleen – vaa'alla ei saa tällöin olla painoa.

... jokin segmentti palaa jatkuvasti tai ei ollenkaan?

- Kyseisessä kohdassa on vika. Ota yhteys huoltoliikkeeseen.

... näyttöön tulee ?

– Pariston jännite on heikkenemässä. Paristot tulee vaihtaa lähipäivinä.

... näyttöön tulee bAET?

– Paristot ovat tyhjiä. Laita sisään uudet paristot.

... näyttöön tulee 5EOP?

– Maksimikuorma on ylitetty.

... näyttö vilkkuu?

- Poista paino vaa'alta ja odota, kunnes näyttöön tulee 0.00. Tämän jälkeen toista punnitus.

... näyttöön tulee E ja jokin numero?

– Käynnistä vaaka uudelleen automaattisen poiskytkennän jälkeen. Tämän jälkeen vaaka toimii jälleen normaalisti. Jos näin ei ole, keskeytä virransyöttö kytkemällä vaaka het- keksi pois päältä virtakytkimellä. Mikäli tästäkään toimenpiteestä ei ole apua, ota yhteys huoltopalveluun.

8. Huolto/Kalibrointi

Anna vaaka valtuutetun henkilön kalibroitavaksi kansallisten lakimääräysten mukaan. Ensi kalibroinnin vuosiluku on merkitty CE-merkin taakse tyyppikilpeen valtuutetun laitoksen (Hessenin alueen vakausviranomainen) numeron 0109 yläpuolelle. Uudelleenkalibrointi on joka tapauksessa välttämätöntä, jos yksi tai useampi varmistusmerkeistä on rikkoutunut. Suosittelemme, että vaaka annetaan ennen uudelleenkalibrointia lähimmän huoltollikkeen huollettavaksi. seca asiakaspalvelu auttaa mielellään tässä asiassa.

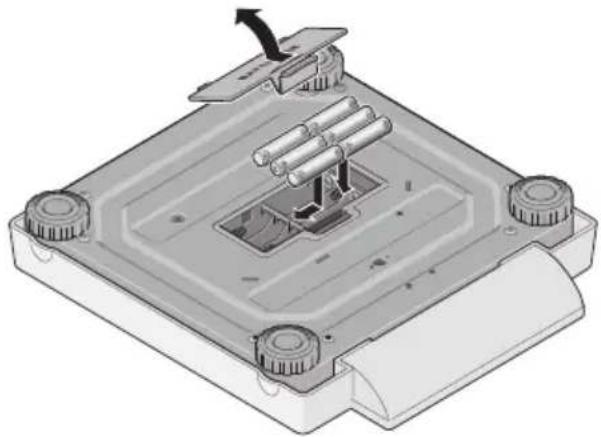

Paristojen vaihto

Jos näyttöön ilmestyy tai bRtt paristot on vaihdettava. Paristoina 6 Mignon-paristoja, tyyppi AA, 1,5 V.

• Käännä vaaka varovasti kumoon, niin että pääset käsiksi vaa'an pohjaan.
• Paina paristolokeron suljinta „Battery“-tekstin suuntaan ja käännä kansi auki.
  – Ota pidike paristoineen ulos.
  – Laita uudet paristot lokeroon.

Kiinnitä huomiota napojen oikeaan järjestykseen.

• Sulje kansi.
  – Käännä vaaka tämän jälkeen taas pystyyn.

sähkölääketieteellinen laite tyyppi B

Mitat

Leveys: 321 mm

Korkeus: 60 mm

Syvyys: 360 mm

Omapaino n. 4,0 kg

Lämpötila-alue +10 °C - +40 °C

Kalibrointi tuote direklin ie

2009/23/EY mukaan luokka III

Lääketieteellinen tuote direklin ie

93/42/ETY mukaan luokka I

Virtalähde 6 paristoa, tyyppi AA, 1,5 V

verkkokäyttöinen (optionaalisesti)

10. Varaosat ja lisävarusteet

Käyttövirta

Mallista riippuva verkkolaite

pistokeverkkolaite, Euro: 230V\~ / 50Hz / 12V= / 130mA

seca varaosa-nro.: 68-32-10-252

Switchmode-verkkolaite: 100-240V\~/50-60Hz/12V=/0.5A

seca varaosa-nro.: 68-32-10-265

Huomio!

Käytä ainoastaan alkuperäisiä seca-verkkopistokelaitteita 9V tai säädetyllä 12 Voltin lähtöjännitteellä. Kaupasta saatavilla olevat verkkolaitteet voivat luovuttaa niille ilmoitettua korkeamman jännitteen ja johtaa siten vaa'an vaurioitumiseen.

Lisävarusteet

Kantolaukku 421 seca varaosa-nro.: 421 00 00 009

11. Hävitys

Laitteen hävitys

Laitetta ei saa hävittää kotitalousjätteen mukana. Laite on toimitettava asianmukaiseen elektroniikkajätteen vastaanottopistee-seen. Noudata käyttömaassa voimassa olevia määräyksiä. Lisätietoja saat asia-kaspalvelustamme:

[e-mail]

seca auttaa ympäristöä.

Luonnonvoimavarojen säästä- minen on lähellä sydäntämme.

Tästä syystä yritämme säästää pakkausmateriaalia kaikkialla siellä, missä se on mielekästä. Ja mikä jää jäljelle, voidaan toimittaa helposti asianomaisen paikallisen jätehuol lon hävitettäväksi.

Paristot

Älä heitä käytettyjä paristoja talousjätteisiin. Vie paristot lähimpään keräyspisteeseen. Valitse uusia paristoja ostaessasi

12. Takuu

Myönnämme puutteista, jotka johtuvat materiaali- tai valmistusvirheistä, kahden vuoden takuun toimitusajankohdasta alkaen. Kaikki liikkuvat osat, kuten esim. paris-tot, sähköjohdot, verkkolaitteet, akut jne., eivät kuulu takuun piiriin. Takuun piiriin kuuluvat puutteet poistetaan asiakkaalle maksutta esitettäessä ostokuitti. Muita vaatimuksia ei ole mahdollista ottaa huomioon. Edestakaisesta kuljetuksesta syntyvät kulut menevät asiakkaan laskuun, jos laite on muulla kuin asiakkaan paikkakunnalla. Kuljetusvahingoista voidaan esittää ympäristöystävälliset paristot, jotka eivät sisällä elohopaa (Hg), kadmiumia (Cd) eikä lyijyä (Pb).

korvausvaatimuksia vain, kun kuljetukseen on käytetty kokonaista alkuperäispakkausta ja tavara on varmistettu ja kiinnitetty pakkaukseen samalla tavalla kuin alkuperäisessä toimituksessa. Kaikki pakkausosat tulee säilyttää tallella tästä syystä.

Takuu ei ole voimassa, jos laitteen aavaa henkilö, jota seca ei ole nimenomaisesti valtuuttanut tähän.

Ulkomailia olevia asiakkaita pyydämme kääntymään takuutapauksessa suoraan kyseisen maan myyntiliikkeen puoleen.

Ei-automaattinen henkilövaaka

EY-tyyppihyväksyntä D07-09-032

EG-modelkeuring D07-09-032

FIN ... on tyyppihyväksyntätodistuksessa kuvatun ra- kennemallin mukainen.

Vaaka täyttää seuraavien direktiivien voimassa olevat määräykset:

2009/23/EY, ei-itsetoimivat vaa'at; 93/42/ETY ja direktiivi 2007/47/EY, lääkinnälliset laitteet, EN 45501, manuaalisia vaakoja koskevat mittaus- ja toimintavaatimukset.
