INSTRUKCJA OBSŁUGI 878 SECA

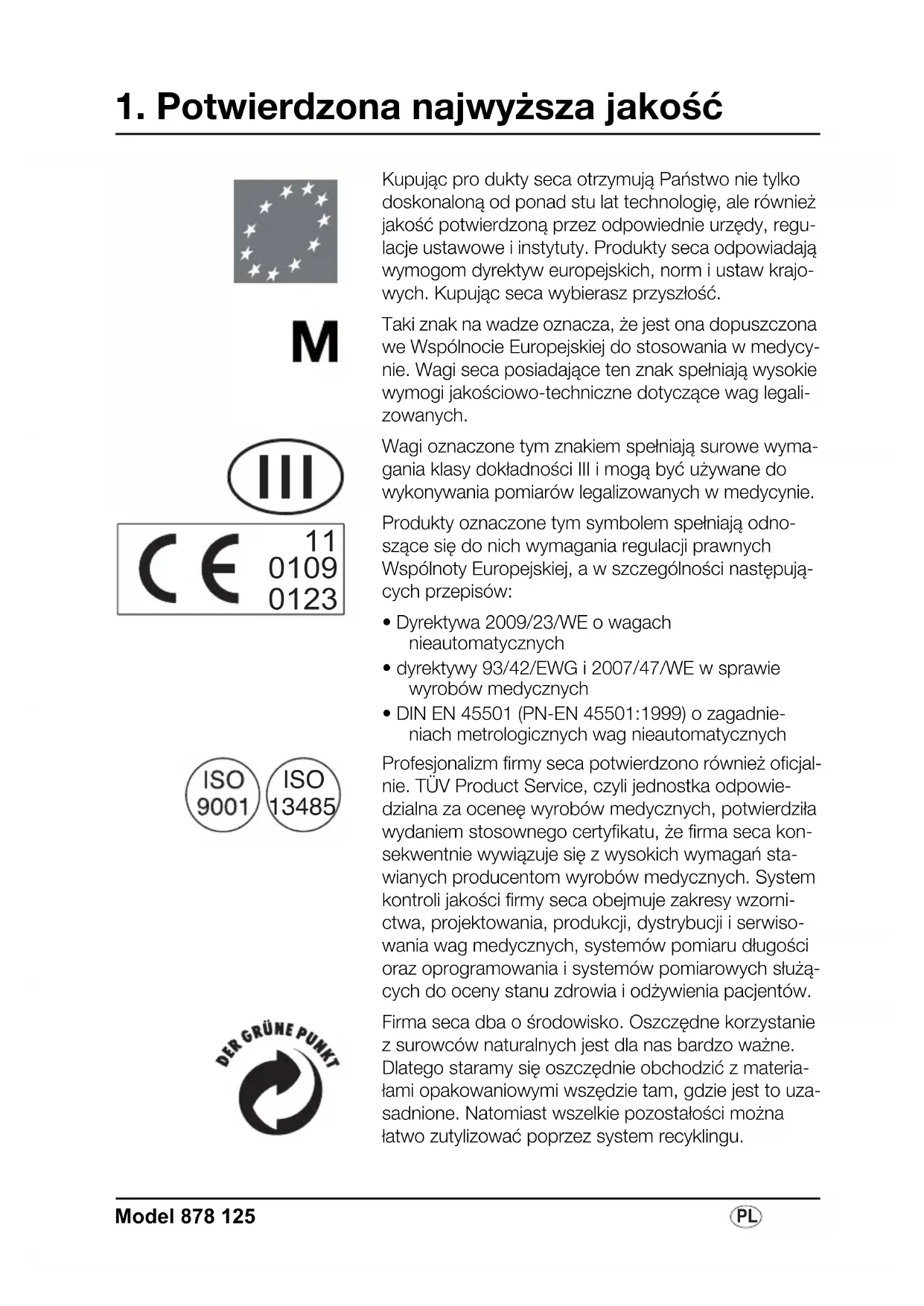

1. Potwierdzona najwyższa jakość

M

Kupując pro dukty seca otrzymują Państwo nie tylko doskonaloną od ponad stu lat technologię, ale również jakość potwierdzoną przez odpowiednie urzędy, regulacje ustawowe i instytuty. Produkty seca odpowiadają wymogom dyrektyw europejskich, norm i ustaw krajowych. Kupując seca wybierasz przyszłość.

Taki znak na wadze oznacza, że jest ona dopuszczona we Wspólnocie Europejskiej do stosowania w medycynie. Wagi seca posiadające ten znak spełniają wysokie wymogi jakościowo-techniczne dotyczące wag legalizowanych.

CE 11 0109 0123

Wagi oznaczone tym znakiem spełniają surowe wymagania klasy dokładności III i mogą być używane do wykonywania pomiarów legalizowanych w medycynie.

Produkty oznaczone tym symbolem spełniają odnoszące się do nich wymagania regulacji prawnych Wspólnoty Europejskiej, a w szczególności następujących przepisów:

• Dyrektywa 2009/23/WE o wagach nieautomatycznych
• dyrektywy 93/42/EWG i 2007/47/WE w sprawie wyrobów medycznych
• DIN EN 45501 (PN-EN 45501:1999) o zagadnie-niach metrologicznych wag nieautomatycznych

ISO 9001 ISO 13485

Profesjonalizm firmy seca potwierdzono również oficjalnie. TÜV Product Service, czyli jednostka odpowiedzialna za oceneę wyrobów medycznych, potwierdziła wydaniem stosownego certyfikatu, że firma seca konsekwentnie wywiązuje się z wysokich wymagań stawianych producentom wyrobów medycznych. System kontroli jakości firmy seca obejmuje zakresy wzornictwa, projektowania, produkcji, dystrybucji i serwisowania wag medycznych, systemów pomiaru długości oraz oprogramowania i systemów pomiarowych służących do oceny stanu zdrowia i odżywienia pacjentów.

DER GRÜNE PUNKT

Firma seca dba o środowisko. Oszczędne korzystanie z surowców naturalnych jest dla nas bardzo ważne. Dlatego staramy się oszczędnie obchodzić z materiałami opakowaniowymi wszędzie tam, gdzie jest to uzasadnione. Natomiast wszelkie pozostałości można łatwo zutylizować poprzez system recyklingu.

2. Gratulujemy!

Kupując elektroniczną wagę osobową seca 878, nabyli Państwo bardzo precyzyjne, a jednocześnie solidne urządzenie. Od ponad 150 lat firma seca wykorzystuje swoje doświadczenie na rzecz ochrony zdrowia. Jako lider rynkowy w wielu krajach świata dysponuje licznymi innowacyjnymi rozwiązaniami w zakresie ważenia i mierzenia i nieustannie ustanawia nowe standardy jakościowe.

3. Bezpieczeństwo

Elektroniczna waga osobowa seca 878 jest przeznaczona do użytku prywatnego i użytkowania w obiektach publicznych. Szczególną cechą tej wagi jest „funkcja 2 w 1”. Pozwala ona na bardzo proste określanie masy ciała niemowląt i małych dzieci – i to na rękach matki. Maksymalne obciążenie wynosi 200 kg.

Przed użyciem nowej wagi prosimy poświęcić nieco czasu na lekturę poniższych wskazówek bezpieczeństwa.

• Należy przestrzegać wskazówek zawartych w instrukcji obsługi.
• Zachować i starannie przechowywać instrukcję obsługi i zawartą w niej deklarację zgodności.
• Stosować wyłącznie baterie podanego typu (patrz „Zasilanie elektryczne” na stronie 127).

• Podczas korzystania z wagi z zasilaczem należy pamiętać o takim ułożeniu przewodu instalacyjnego, żeby nie można się było o niego potknąć lub zahaczyć.

• Nie wolno zrzucać wagi ani narażać jej na gwałtowne uderzenia.

• Nie należy stawać na wyświetlacz, można w ten sposób spowodować jego uszkodzenie. Należy stawać tylko na powierzchnię z gumową nakładką.
• Naprawę należy zlecać wyłącznie autoryzowanym serwisantom.
• Regularnie zlecać konserwację i ponowną legalizację (patrz „Konserwacja / ponowna legalizacja” na stronie 133).

4. Przed rozpoczęciem...

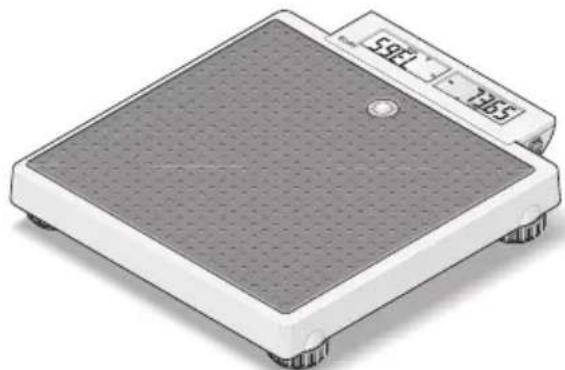

Ustawianie wagi

Waga jest dostarczana w stanie zmontowanym.

– Usunąć opakowanie i ustawić wagę na stabilnym, równym podłożu.

Zasilanie elektryczne

Waga jest zasilana wyłącznie z baterii.

Wyświetlacz LC zużywa niewiele prądu - na jednym zestawie baterii można wykonać ok. 10.000 wazeń.

Jeśli na wyświetlaczu pojawia się symbol lub potrzebnych baterii: 6, Mignon, typ AA, 1,5 Volt.

bRtE, należy wymienić baterie. Ilość

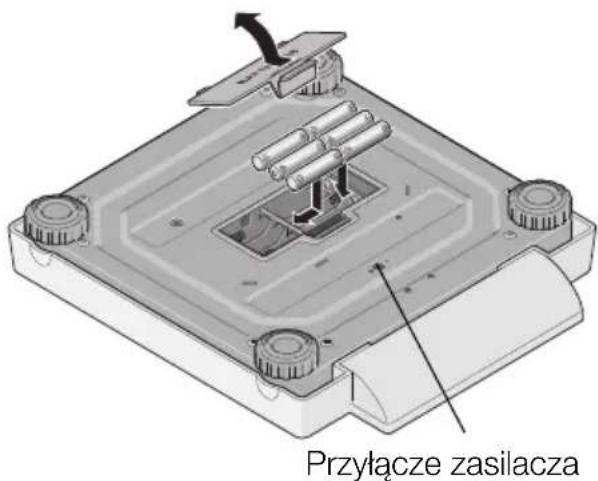

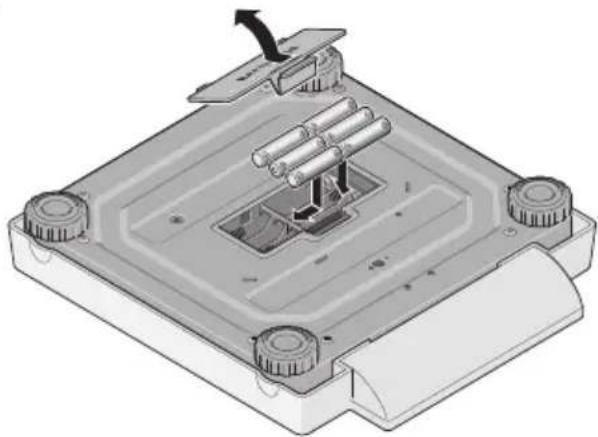

- Ostrożnie odwrócić wagę, tak aby uzyskać dostęp do jej dolnej strony.

– Nacisnąć zatrzask pokrywy gniazda baterii w kierunku pokrywy i otworzyć gniazdo baterii.

- Włożyć dostarczone baterie do gniazda baterii.

Uważać na odpowiednie ustawienie biegunów!

- Zamknąć pokrywę.

– Wagę ponownie odwrócić.

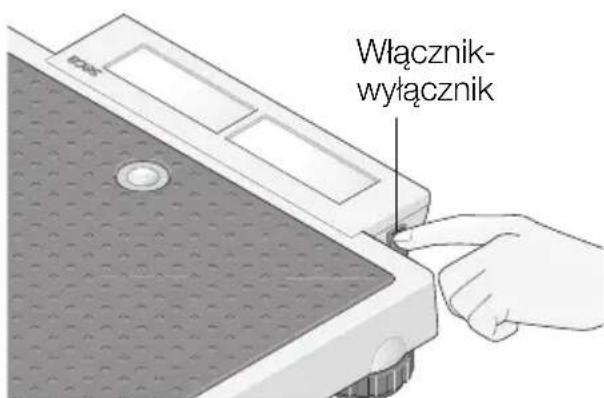

– Ustawić włącznik-wyłącznik w położeniu „ON“, aby uaktywnić zasilanie.

Wskazówka: Waga jest gotowa do pracy z zasilaczem seca, który jest dostępny jako element wyposażenia wagi.

Przyłącze zasilacza

Włącznik- wyłącznik

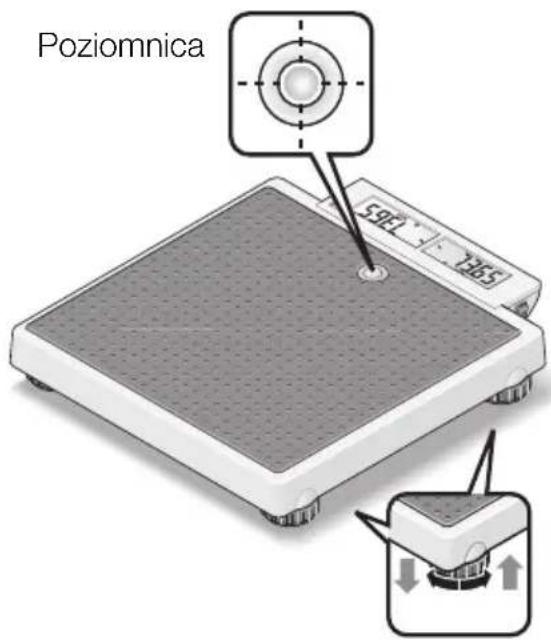

Ustawianie i regulacja wagi

– Wage ustawić na stabilnym podłożu.
- Wyregulować pozycję wagi, kręcając nożki nastawcze. Pęcherzyk powietrza w poziomnicy musi znajdować się dokładnie na środku kółka. Wszystkie cztery nożki wagi muszą stać stabilnie na podłożu.
– Waga powinna stykać się z podłożem wyłącznie poprzez nóżki. Waga nie może w żadnym punkcie leżeć na podłożu.

Ważne!

Zawsze po przemieszczeniu wagi należy sprawdzić i ewentualnie wyregulować ustawienie wagi.

Poziomnica 596 7265

5. Obsługa

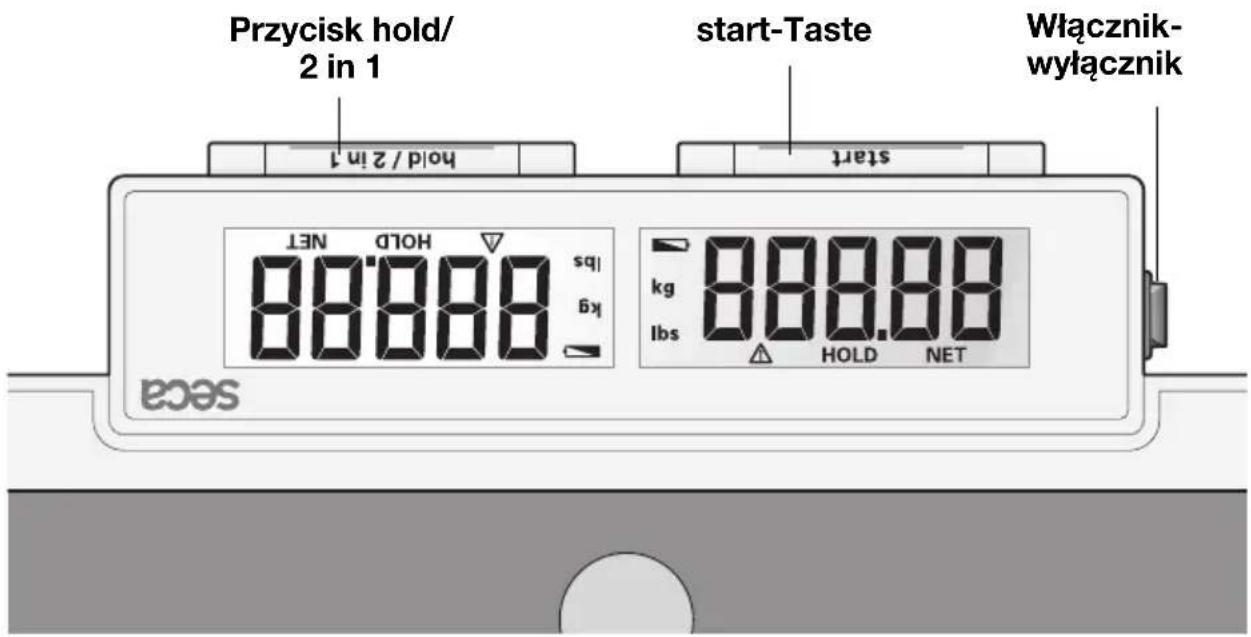

Elementy obsługowe i wskazania

Przycisk hold/ 2 in 1 hold / 2 in 1 start-Taste Włącznik- wyłącznik 888.88 HOLD NET kg lbs 888.88 HOLD NET seca

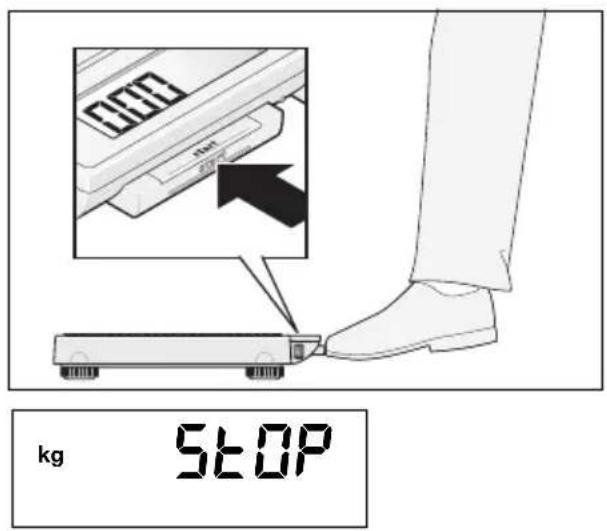

Prawidłowy sposób ważenia

– Nacisnąć przycisk Start przed obciążeniem wagi.

Na wyświetlaczu pojawiają się kolejno wskazania SECA, 8.8.8.8. i 0.00.

Następnie waga ustawia się automatycznie na zero i jest gotowa do pracy.

– Poprosić pacjenta, by wszedł na wagę i stał spokojnie.

- Na wyświetlaczu cyfrowym odczytać wynik ważenia.

– W przypadku obciążenia wagi powyżej 200 kg na wyświetlaczu pojawia się komunikat STOP.

- Aby wyłączyć wagę, należy ponownie nacisnąć przycisk Start.

000 STOP kg 5STOP

Automatyczne wyłączanie / tryb energooszczędny

Jeżeli ważenie nie będzie kontynuowane, waga wyłączyć się samoczynnie po upływie określonego czasu:

w trybie normalnego ważenia: po 3 minutach

przy aktywnej funkcji 2 in 1: po 2 minutach

Funkcja 2 in 1

Funkcja 2 in 1 pozwala określić masę ciała niemowląt i małych dzieci. Dziecko jest podczas ważenia trzymane na ręku przez dorosłą osobę. Należy postępować w opisany niżej sposób.

- Nie obciążając wagi krótko nacisnąć przycisk start.

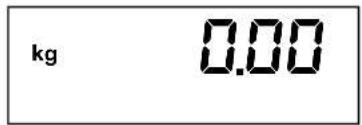

– Zaczekać, aż wyświetlacz pokaże 0.00.

– Stanąć na wagę bez dziecka. Można teraz odczytać wynik ważenia na wyświetlaczu cyfrowym.

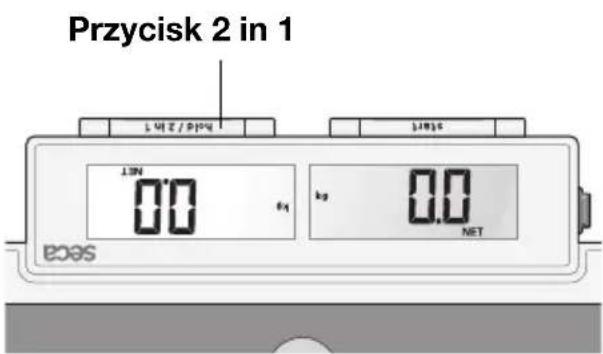

- Teraz naciskać przycisk 2 in 1 długo, aby uaktywnić funkcję matki z dzieckiem.

Waga zapamiętuje masę ciała dorosłej osoby i zeruje wskazanie. Na wyświetlaczu pojawia się 0,00, świeci lampka NET.

- Stojąc na wagę wziąć dziecko na ręce. W tym celu można też zejść z wagi, w takiej sytuacji wyświetlacz pokaże ----

Waga określa masę ciała dziecka. Gdy wartość ustabilizuje się na około 3 sekund, wskazanie jest zatrzymywane. Zapobiega to ciągłym zmianom wskazania wskutek ruchów dziecka.

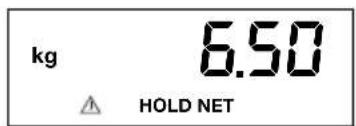

Wyświetlacz pokazuje ▲ HOLD i NET. Ważne jest, by pomiar wykonywała zawsze ta sama dorosła osoba i by jej masa ciała nie ulegała zmianie (np. wskutek zdjęcia części ubrania).

Funkcja 2 in 1 pozostaje włączona tak długo, aż

- v 2 in 1 (pokazana zostaje masa całkowita), - waga wyłączy się automatycznie.

kg 0.00

Przycisk 2 in 1 1 Bola / 2 in 1 NET 0.0 kg 0.0 NET seca

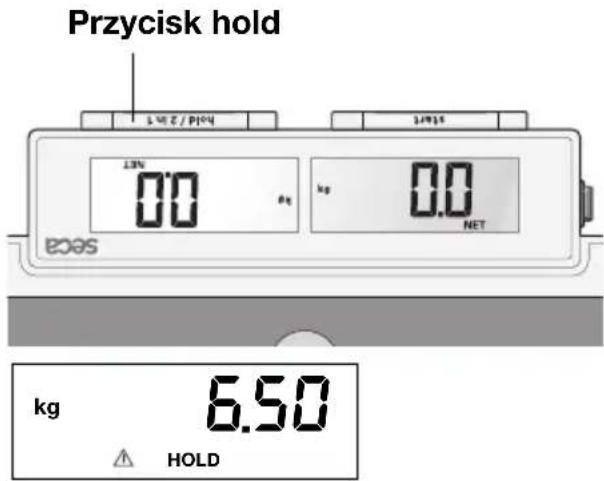

Zatrzymywanie wyniku ważenia (HOLD)

Raz określony wynik ważenia może być nadal pokazywany na wyświetlaczu nawet po odciążeniu wagi. Dzięki tej funkcji można najpierw zająć się pacjentem, a dopiero później zanotować wynik ważenia:

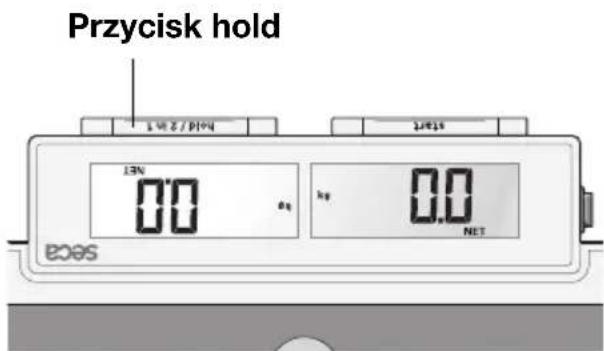

- Krótko nacisnąć przycisk hold przy obciążonej wadze.

Przycisk hold HOL / 2.00 T NET 0.0 kg 0.0 NET kg 6.50 HOLD

Na wyświetlaczu cyfrowym pojawia się komunikat „HOLD“. Wartość pozostaje na wyświetlaczu do momentu automatycznego wyłączenia urządzenia (w przypadku pracy na baterie).

Trójkąt z wykrzyknikiem informuje o tym, że w przypadku takiej zamrożonej wartości pomiaru mamy do czynienia z funkcją niepodlegającą kalibracji.

- Funkcję Hold można wyłączyć przez ponowne naciśnięcie przycisku hold.

Na wyświetlaczu pojawia się wartość 0.0, jeżeli waga jest nieobciążona, lub aktualny wynik ważenia. Komunikat „HOLD“ znika.

Przycisk hold NET 0.0 kg 0.0 NET Start End BECO

6. Czyszczenie

W razie potrzeby okładzinę i obudowę można czyścić płynami używanymi w gospodarstwie domowym albo jednym z typowych środków dezynfekcyjnych. Należy przestrzegać wska- zówek producenta.

Do czyszczenia nie wolno używać środków powodujących zadrapania lub ostrych środków czyszczących, spirytusu, benzyny, itp. Tego rodzaju środki czyszczące mogłyby uszkodzić powierzchnie urządzenia.

7. Co robić, jeżeli...

... nie wyświetla się wynik ważenia?

– Czy waga jest włączona?
– Czy włącznik-wyłącznik ON-OFF jest w pozycji „ON“?
– Sprawdzić baterie.

... waga się włącza, np. w czasie transportu?

- Został naciśnięty przycisk start. Ze względu na niskie zużycie energii przez wagę ma to bardzo niewielki wpływ na czas sprawności baterii. Przy dłuższym transportowaniu można w razie potrzeby ustawić włącznik-wyłącznik w położenie „OFF“.

... po przetransportowaniu wagi lub wymianie baterii na wyświetlaczu nieobciążonej wagi pojawia się wskazanie masy ciała?

– Uruchomić wagę na nowo. Waga będzie pracować normalnie.

... przed rozpoczęciem ważenia nie pojawia się 000?

– Uruchomić wagę na nowo – waga nie może być przy tym obciążona.

... przed rozpoczęciem ważenia pojawia się nie wskazanie 0.00, lecz - - - ?

– Uruchomić wagę na nowo – waga nie może być przy tym obciążona.

... jakiś segment ciągle się świeci lub nie świeci się w ogóle?

– W danym miejscu występuje usterka. Zwrócić się do serwisu.

... pojawia się symbol ?

- Zmniejsza się napięcie podawane przez baterie. W najbliższych dniach wymienić baterie.

... pojawia się symbol bRt?

– Baterie są wyczerpane. Włożyć nowe baterie.

... pojawia się komunikat STOP?

– Przekroczono maksymalne obciążenie.

... wyświetlacz miga?

– Odciążyć wagę i zaczekać, aż wyświetlacz pokaże 0.00, a następnie powtórzyć ważenie.

... pojawia się E i liczba?

– Uruchomić wagę na nowo po automatycznym wyłączeniu. Waga będzie pracować normalnie. Jeżeli tak nie jest, przerwać zasilanie prądem przez krótkie wyłączenie wagi włącznikiem-wyłącznikiem ON-OFF. Jeżeli również ta czynność nie da rezultatu, zawiadomić serwis

8. Konserwacja / ponowna legalizacja

Ponowną legalizację wagi należy zlecić autoryzowanej jednostce, zgodnie z przepisami obowiązującymi w danym kraju. Rok pierwszej legalizacji znajduje się na tabliczce znamionowej za znakiem CE, nad numerem odpowiedniej placówki 0109 (Heska Dyrekcja do spraw Legalizacji - Hessische Eichdirektion). W przypadku uszkodzenia jednej lub kilku plomb zabezpieczających, ponowna legalizacja jest zawsze niezbędna.

Zalecamy, aby przed ponowną legalizacją oddać urządzenie do przeglądu w serwisie. Dział obsługi klienta firmy seca chętnie udzieli Państwu wszelkiej pomocy.

Wymiana baterii

Jeśli na wyświetlaczu pojawia się symbol lub bATT, należy wymienić baterie. Potrzebna ilość baterii: 6, Mignon, typ AA, 1,5 Volt.

• Ostrożnie odwrócić wagę, tak aby uzyskać dostęp do spodu wagi.
  – Nacisnąć zamek komory na baterie w kierunku nadruku „Battery“ i podnieść pokrywę.
  – Usunąć zużyte baterie i włożyć nowe.

Uważać na odpowiednie ustawienie biegunów!

• Zamknąć pokrywę.
  – Wagę ponownie odwrócić.

Maksymalne obciążenie 200 kg

Minimalne obciążenie 2 kg

Dokładność

0 do 150 kg 100 g 150 kg do 200 kg 200 g

Działka elementarna

0 do 50 kg ±50 g 50 kg do 150 kg ±100 g 150 kg do 200 kg ±200 g

Wielkość cyfr 20 mm

EN 60 601-1:

urządzenie elektromedyczne, typ B

Wymiary

Szerokość: 321 mm

Wysokość: 60 mm

Głębokość: 360 mm

Masa własna ok. 4,0 kg

Zakres temperatur +10 °C do +40 °C

Legalizacja zgodnie

z dyrektywą 2009/23/WE klasa III

Wyrób medyczny zgodny z dyrektywą

93/42/EWG klasa I

Zasilanie elektryczne 6 baterii typu AA, 1,5 V

zasilacz (opcja)

10. Części zamienne i akcesoria

Zasilanie elektryczne

Zasilacz zależny od modelu

Zasilacz z wtyczka, euro: 230V\~ / 50Hz / 12V= / 130mA

Zasilacz z przełącznikiem: 100-240V\~ / 50-60Hz / 12V= / 0,5A

nr art. 68-32-10-265

Uwaga!

Stosować wyłącznie oryginalne zasilacze z wtyczką firmy seca o napięciu wyjściowym 9 V lub regulowanym napięciu wyjściowym 12 V. Standardowe zasilacze mogą podawać wyższe napięcie niż podano w danych technicznych i przez to być przyczyną uszkodzenia wagi.

Akcesoria

Torba 421 nr art. 421 00 00 009

11. Utylizacja

Utylizacja urządzenia

Nie wyrzucać urządzenia razem zPoprosić pacjenta, by wszedł na wagę i stał spokojnie.odpadami domowymi. Urządzenie należy prawidłowo utylizować jako złom elektroniczny. Należy przestrzegać lokalnych regulacji obowiązujących w danym kraju. Wszelkich dalszych informacji udzieli Państwu nasz serwis dostępny pod adresem:

[e-mail]

Firma seca dba o środowisko. Oszczędne korzystanie z surowców naturalnych jest dla nas bardzo ważne. Dlatego staramy się oszczędnie obchodzić z materiałami opakowaniowymi wszędzie tam, gdzie jest to uzasadnione. Natomiast wszelkie pozostałości można łatwo zutylizować poprzez system recyklingu.

Baterie

Nie wyrzucać zużytych baterii razem z odpadami domowymi. Baterie należy oddawać w odpowiednich punktach zbiórki. Kupując nowe baterie, należy wybierać

baterie o zredukowanej ilości substancji niebezpiecznych, niezawierające ręści (Hg), kadmu (Cd) i ołowiu (Pb).

12. Gwarancja

Na braki spowodowane błędami materiałowymi albo produkcyjnymi udzielamy dwuletniej gwarancji (licząc od dnia dostawy). Gwarancja nie obejmuje części ruchomych, takich jak baterie, kable, zasilacze, akumulatory itp. Usterki podlegające gwarancji są usuwane bezpłatnie za okazaniem dowodu zakupu. Nie uwzględnia się innych roszczeń. Jeżeli urządzenie znajduje się w miejscu innym niż siedziba klienta, koszty transportu do naprawy i z naprawy ponosi klient. W przypadku uszkodzeń transportowych, roszczenia z tytułu gwarancji można zgłaszać tylko pod warunkiem, że do transportu użyto kompletnego, oryginalnego opakowania, a produkt zabezpieczono i zamocowano w opakowaniu zgodnie ze stanem oryginalnym. Dlatego należy przechowywać wszystkie elementy opakowania.

Jeżeli urządzenie zostałoby otwarte przez osobę, która nie posiada wyraźnej autoryzacji producenta, wszelkie prawa z tytułu gwarancji wygasają.

Klientów zagranicznych prosimy, aby w przypadku usterek objętych gwarancją zwracali się bezpośrednio do sprzedawcy w danym kraju.

C E

Konformitätserklärung Declaration of conformity Certificat de conformité Dichiarazione di conformità Declaración de conformidad Overensstemmelsesattest Försäkran om överensstämmelse Konformitetserklæring Vaatimuksenmukaisuusvakuutus Verklaring van overeenkomst Declaração de conformidade Δήλωση Συμβατότητας Prohlášení o shodě Vastavusdeklaratsioon Megfelelőségi nyilatkozat Atitikties patvirtinimas Atbilstības apliecinājums Oświadczenie o zgodności Izjava o skladnosti Vyhlásenie o zhode Onay belgesi

Nieautomatyczna waga osobowa

Dopuszczenie na rynek UE nr D07-09-032

Odobritev vzorca EU D07-09-032

...odpowiada typowi konstrukcyjnemu opisanemu w świadectwie zgodności.

Waga spełnia obowiązujące wymagania następujących dyrektyw:

2009/23/WE w sprawie wag nieautomatycznych; 93/42/EWG i dyrektywy 2007/47/WE o wyrobach medycznych, normy EN 45501 dotyczącej zagadnień metrologicznych wag nieautomatycznych.
