BEDIENUNGSANLEITUNG 878 SECA

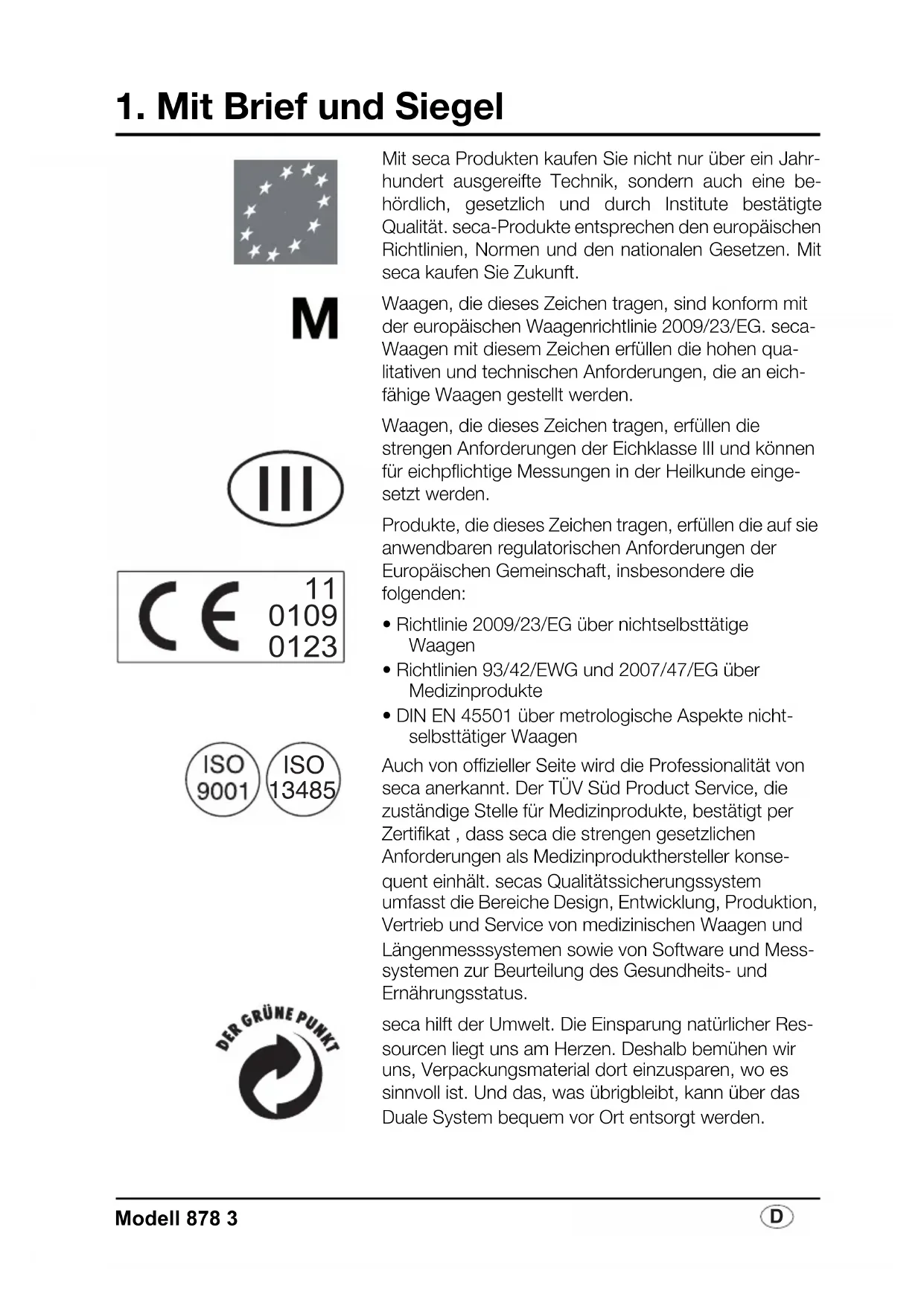

1. Mit Brief und Siegel

M

Mit seca Produkten kaufen Sie nicht nur über ein Jahrhundert ausgereifte Technik, sondern auch eine behördlich, gesetzlich und durch Institute bestätigte Qualität. seca-Produkte entsprechen den europäischen Richtlinien, Normen und den nationalen Gesetzen. Mit seca kaufen Sie Zukunft.

Waagen, die dieses Zeichen tragen, sind konform mit der europäischen Waagenrichtlinie 2009/23/EG. seca-Waagen mit diesem Zeichen erfüllen die hohen qualitativen und technischen Anforderungen, die an eichfähige Waagen gestellt werden.

Waagen, die dieses Zeichen tragen, erfüllen die strengen Anforderungen der Eichklasse III und können für eichpflichtige Messungen in der Heilkunde eingesetzt werden.

Produkte, die dieses Zeichen tragen, erfüllen die auf sie anwendbaren regulatorischen Anforderungen der Europäischen Gemeinschaft, insbesondere die folgenden:

CE 11 0109 0123

• Richtlinie 2009/23/EG über nichtselbsttätige Waagen
• Richtlinien 93/42/EWG und 2007/47/EG über Medizinprodukte
• DIN EN 45501 über metrologische Aspekte nicht-selbsttätiger Waagen

ISO 9001 ISO 13485

Auch von offizieller Seite wird die Professionalität von seca anerkannt. Der TÜV Süd Product Service, die zuständige Stelle für Medizinprodukte, bestätigt per Zertifikat, dass seca die strengen gesetzlichen Anforderungen als Medizinprodukthersteller konsequent einhält. secas Qualitätssicherungssystem umfasst die Bereiche Design, Entwicklung, Produktion, Vertrieb und Service von medizinischen Waagen und Längenmesssystemen sowie von Software und Messsystemen zur Beurteilung des Gesundheits- und Ernährungsstatus.

DER GRÜNE PUNKT

seca hilft der Umwelt. Die Einsparung natürlicher Ressourcen liegt uns am Herzen. Deshalb bemühen wir uns, Verpackungsmaterial dort einzusparen, wo es sinnvoll ist. Und das, was übrigbleibt, kann über das Duale System bequem vor Ort entsorgt werden.

2. Herzlichen Glückwunsch

Mit der elektronischen Personenwaage seca 878 haben Sie ein hochpräzises und gleichzeitig robustes Gerät erworben.

Seit über 150 Jahren stellt seca seine Erfahrung in den Dienst der Gesundheit und setzt als Marktführer in vielen Ländern der Welt mit innovativen Entwicklungen für das Wiegen und Messen immer neue Maßstäbe.

Die elektronische Personenwaage seca 878 ist für den privaten Gebrauch und dem Einsatz in öffentlichen Einrichtungen gedacht.

Eine besondere Eigenschaft dieser Waage ist die „2 in 1-Funktion“. Somit kann das Gewicht von Säuglingen und Kleinkindern ganz einfach ermittelt werden – und zwar auf dem Arm der Mutter.

Die Höchstlast beträgt 200 kg.

3. Sicherheit

Bevor Sie die neue Waage benutzen, nehmen Sie sich bitte ein wenig Zeit, um die folgenden Sicherheitshinweise zu lesen.

• Beachten Sie die Hinweise in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung und die darin enthaltene Konformitätserklärung sorgfältig auf.
• Verwenden Sie ausschließlich den angegebenen Batterietyp (siehe „Batteriewechsel“ auf Seite 10).

• Achten Sie bei der Verwendung der Waage mit einem Netzteil darauf, dass die Verlegung des Zuleitungskabels eine Stolpergefahr oder ein Hinterhaken ausschließt.

• Sie dürfen die Waage nicht fallen lassen oder heftigen Stößen aussetzen.

• Treten Sie nicht auf die Anzeige, diese könnte dadurch beschädigt werden. Stellen Sie sich nur auf die Fläche mit der gummierten Auflage.
• Lassen Sie Reparaturen ausschließlich von autorisierten Personen durchführen.
• Lassen Sie Wartung und Nacheichungen regelmäßig durchführen (siehe „Wartung/Nacheichung“ auf Seite 10).

4. Bevor es richtig losgeht ...

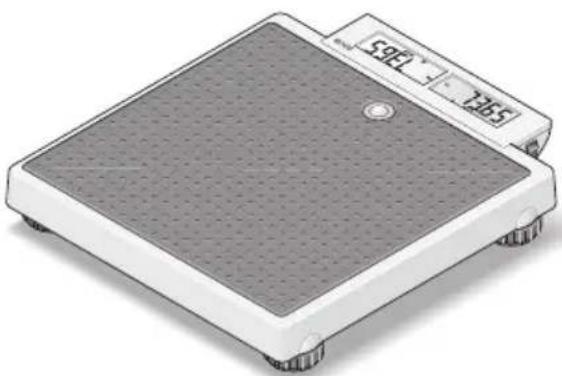

Waage aufstellen

Die Waage wird vollständig montiert geliefert.

- Entfernen Sie die Verpackung und stellen Sie die Waage auf einen festen, ebenen Untergrund.

Die Stromversorgung der Waage erfolgt ausschließlich über Batterien.

Die LC-Anzeige hat einen geringen Stromverbrauch – mit einem Satz Batterien sind 10.000 Wägungen möglich. Wenn die Anzeige oder batt im Display erscheint, sollten Sie die Batterien wechseln. Sie benötigen 6 Mignon-Batterien, Typ AA, 1,5 Volt.

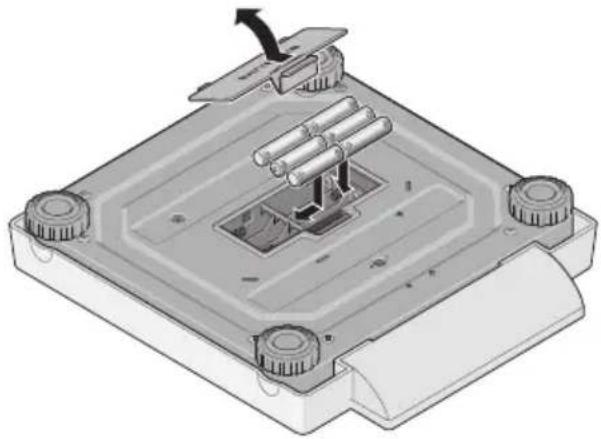

– Drehen Sie die Waage vorsichtig um, so dass der Boden der Waage zugänglich ist.
- Drücken Sie die Verriegelung der Batteriefach-Abdeckung zur Abdeckung hin und öffnen Sie das Batteriefach.
- Legen Sie die mitgelieferten Batterien in das Batteriefach.

Achten Sie auf die richtige Polung.

• Verschließen Sie den Deckel.
• Drehen Sie anschließend die Waage wieder um.

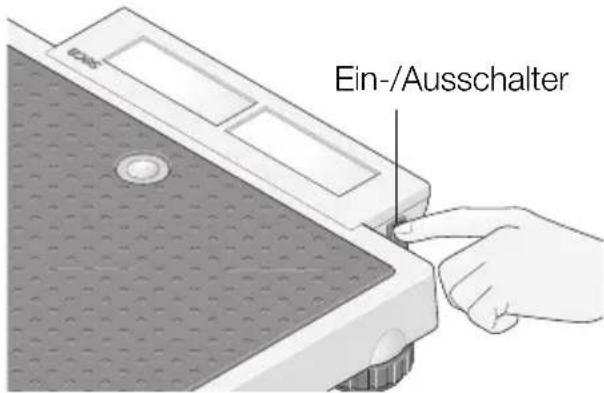

• Schalten Sie den Ein-/Ausschalter in die Position „ON“, um die Stromversorung zu aktivieren.

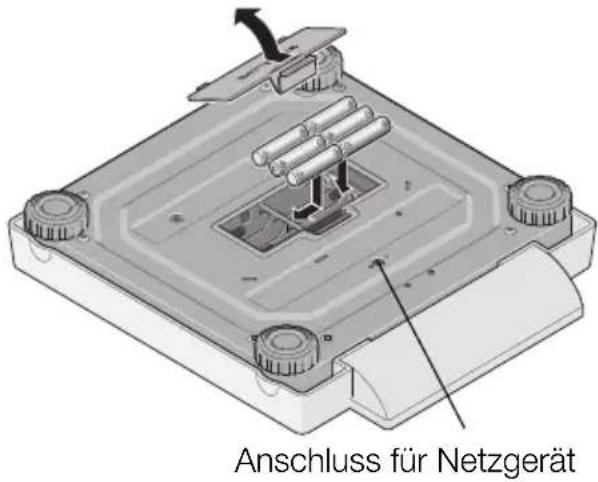

Hinweis: Die Waage ist für den Einsatz mit einem seca-Netzgerät vorbereitet, das als Zubehör erhältlich ist.

Anschluss für Netzgerät

Ein-/Ausschalter

Waage aufstellen und ausrichten

• Stellen Sie die Waage auf einen festen Untergrund.

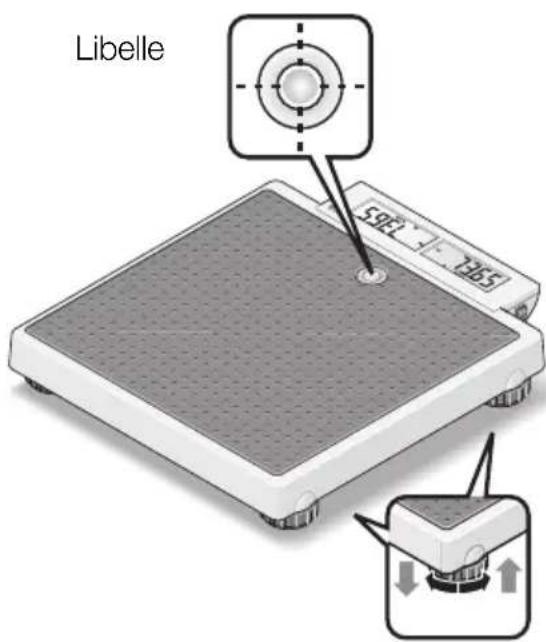

• Richten Sie die Waage durch Drehen der Fußschrauben aus. Die Luftblase der Libelle muss sich genau in der Mitte des Kreises befinden.
  – Achten Sie darauf, dass die Waage nur mit den Füßen Bodenkontakt hat. Die Waage darf nirgends aufliegen.

Wichtig!

Die Ausrichtung des Waagenbodens muss bei jedem Standortwechsel überprüft und eventuell korrigiert werden.

Libelle 595 3265

5. Bedienung

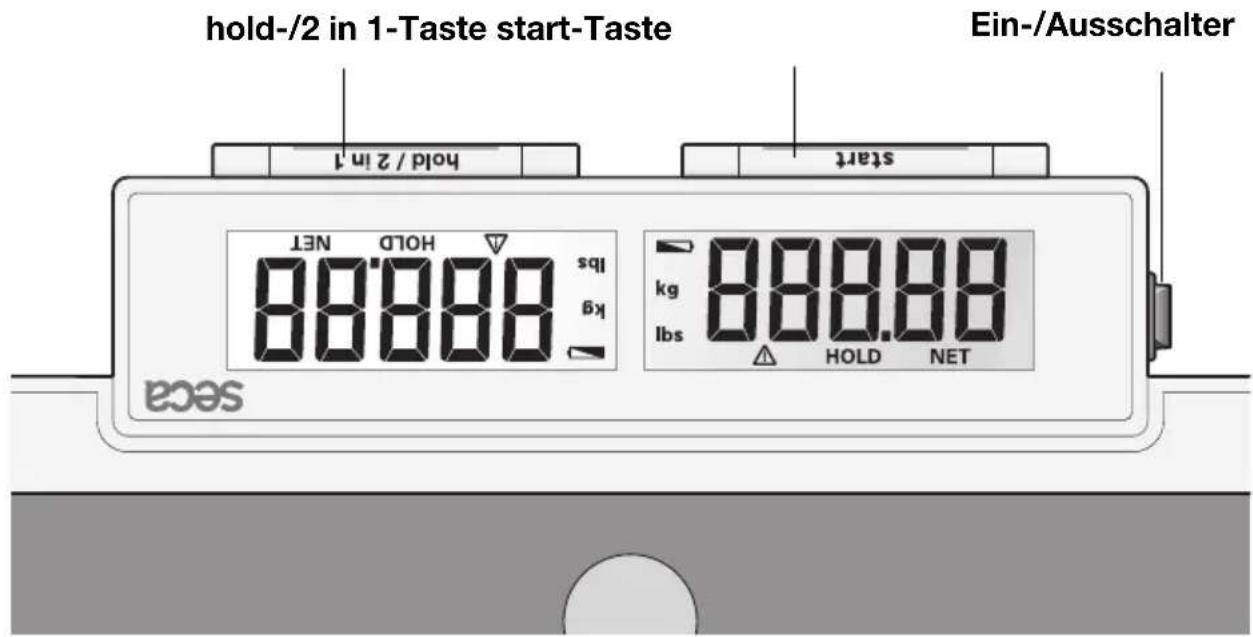

Bedienelemente und Anzeigen

hold-/2 in 1-Taste start-Taste hold / 2 in 1 Ein-/Ausschalter start 888.88 kg lbs kg HOLD NET SECA

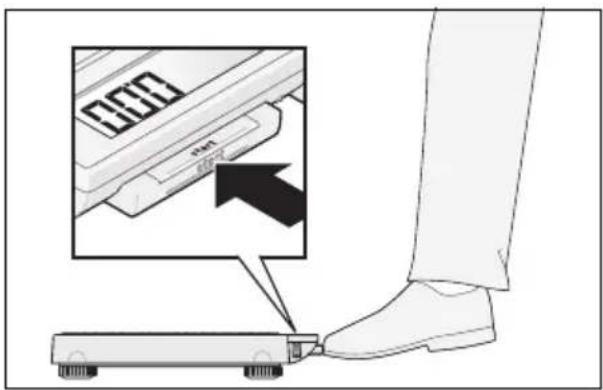

Richtiges Wiegen

– Drücken Sie bei unbelasteter Waage die start-Taste.

In der Anzeige erscheinen nacheinander SECA, 8.8.8.8. und 0.00. Danach ist die Waage automatisch auf Null gesetzt und betriebsbereit.

- Lassen Sie den Patienten die Waage betreten. Dort soll der Patient ruhig stehen bleiben.

- Lesen Sie das Wiegeergebnis an der digitalen Anzeige ab.

- Bei Belastung der Waage über 200 kg erscheint in der Anzeige STOP.

- Um die Waage auszuschalten, drücken Sie erneut die start-Taste.

Automatische Abschaltung/Stromsparmodus

Wenn keine weiteren Wägungen durchgeführt werden, schaltet sich die Waage nach einer bestimmten Zeit ab:

im normalem Wiegemodus: nach 3 Minuten

mit aktivierter 2 in 1-Funktion: nach 2 Minuten

2 in 1-Funktion

Mit Hilfe der 2 in 1-Funktion kann das Körpergewicht von Säuglingen und Kleinkindern ermittelt werden. Das Kind wird dabei von einer erwachsenen Person auf dem Arm gehalten. Gehen Sie folgendermaßen vor.

• Drücken Sie bei unbelasteter Waage kurz die start-Taste.

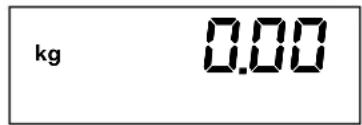

• Warten Sie, bis die Anzeige 0.00 erscheint.
• Stellen Sie sich ohne Kind auf die Waage. Sie können das Wiegeergebnis an der digitalen Anzeige ablesen.
• Drücken Sie nun die Taste 2 in 1 lang, um die Mutter-Kind-Funktion zu aktivieren.

Die Waage speichert das Gewicht der erwachsenen Person und die Anzeige wird wieder auf Null gesetzt. Im Display erscheint 0,00, die Lampe NET leuchtet.

- Nehmen Sie nun das Kind mit auf die Waage. Sie können dafür auch die Waage verlassen, in diesem Fall erscheint ----.

Die Waage ermittelt das Gewicht des Kindes. Wenn der Wert für etwa 3 Sekunden stabil ist, wird die Anzeige festgehalten. Dadurch wird vermieden, dass die Anzeige durch Bewegungen des Kindes immer wieder umspringt.

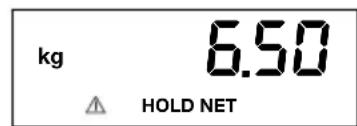

⚠️ HOLD und NET erscheinen in der Anzeige.

Wichtig ist, dass immer derselbe Erwachsene die Messung durchführt und sich dessen Gewicht nicht ändert (z.B. durch Ablegen eines Kleidungsstücks).

kg 0.00

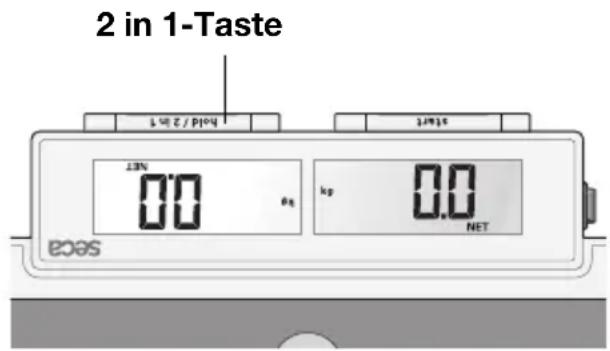

2 in 1-Taste NET 0.0 kg 0.0 NET SEGA

Die 2 in 1-Funktion bleibt so lange eingeschaltet, bis

• Sie die Taste 2 in 1 drücken (es wird das Gesamtgewicht angezeigt),
  – sich die Waage automatisch abschaltet.

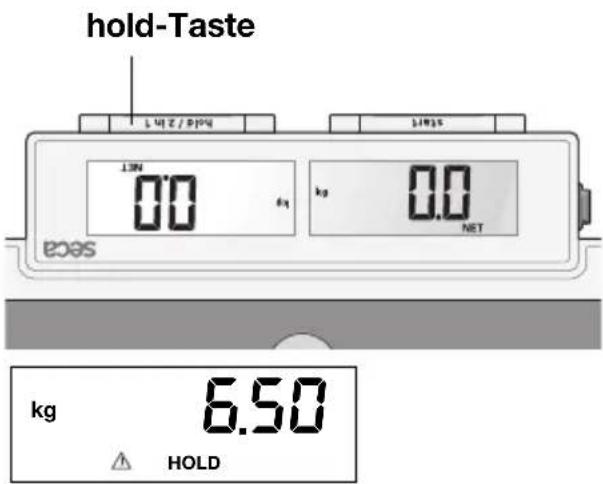

Speichern des Gewichtswertes (HOLD)

Der ermittelte Gewichtswert kann auch nach Entlastung weiterhin angezeigt werden. Damit ist es möglich, den Patienten zuerst wieder zu versorgen, bevor man den Gewichtswert notiert:

– Drücken Sie kurz die Taste hold, während die Waage belastet ist.

In der digitalen Anzeige erscheint „HOLD“. Der Wert bleibt bis zur automatischen Abschaltung (bei Batteriebetrieb) in der Anzeige gespeichert.

Das Dreieck mit dem Ausrufezeichen weist darauf hin, dass es sich bei dieser eingefrorenen Anzeige um eine nicht eichpflichtige Zusatzeinrichtung handelt.

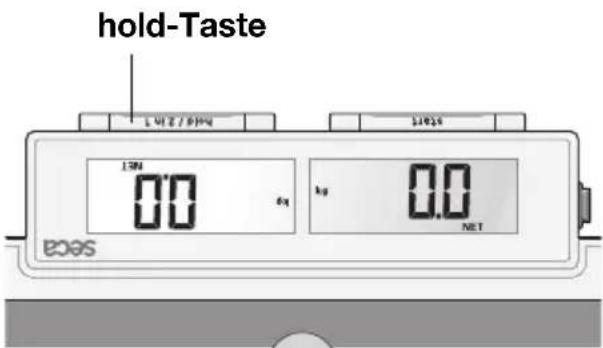

– Die HOLD-Funktion kann durch erneutes Drücken der Taste hold ausgeschaltet werden.

Im Display erscheint 0.00 bei unbelasteter Waage bzw. der aktuelle Gewichtswert. Die Anzeige „HOLD“ verschwindet.

hold-Taste BAT / 2 inch NET 0.0 kg 0.0 NET kg 6.50 HOLD

hold-Taste 100 / 2.1 gm NET kg NET STATS BECO

6. Reinigung

Reinigen Sie den Belag und das Gehäuse nach Bedarf mit einem Haushaltsreiniger oder einem handelsüblichen Desinfektionsmittel. Beachten Sie die Hinweise des Herstellers.

7. Was tun, wenn ...

... bei belasteter Waage keine Gewichtsanzeige erscheint?

– Ist die Waage eingeschaltet?

- l st der Schalter ON-OFF in der Position „ON“?

– Überprüfen Sie die Batterien.

... die Waage sich einschaltet, z.B. während des Transportes?

- Die Taste start wurde gedrückt. Aufgrund des niedrigen Energieverbrauchs der Waage hat das einen sehr geringen Einfluss auf die Lebensdauer der Batterien. Bei längeren Transporten können Sie gegebenenfalls den Ein-Ausschalter auf „OFF“ stellen.

... nach einem Transport oder Batteriewechsel ein Gewichtswert in der Anzeige der unbelasteten Waage erscheint?

- Starten Sie die Waage erneut. Danach arbeitet die Waage wieder normal.

... vor dem Wiegen nicht 0.00 erscheint?

- Starten Sie die Waage erneut - die Waage darf dabei nicht belastet sein.

... vor dem Wiegen nicht 0.00, sondern - - - erscheint?

- Starten Sie die Waage erneut – die Waage darf dabei nicht belastet sein.

... ein Segment ständig oder gar nicht leuchtet?

– Die entsprechende Stelle weist einen Fehler auf. Benachrichtigen Sie den Wartungsdienst.

... die Anzeige erscheint?

- Die Batteriespannung lässt nach. Sie sollten die Batterien in den nächsten Tagen auswechseln.

... die Anzeige bRt erscheint?

– Die Batterien sind leer. Legen Sie neue Batterien ein.

... die Anzeige STOP erscheint?

– Die Höchstlast wurde überschritten.

... die Anzeige blinkt?

– Entlasten Sie die Waage und warten Sie, bis 0.00 angezeigt wird und wiegen Sie dann nochmals.

... die Anzeige Er und eine Zahl erscheinen?

- Starten Sie die Waage nach der automatischen Abschaltung erneut. Danach arbeitet die Waage wieder normal.

Sollte das nicht der Fall sein, unterbrechen Sie die Spannungsversorgung, indem Sie kurzzeitig die Waage mit dem Schalter ON-OFF ausschalten. Ist auch diese Maßnahme ohne Ergebnis, benachrichtigen Sie den Wartungsdienst.

8. Wartung/Nacheichung

Lassen Sie den nationalen gesetzlichen Bestimmungen entsprechend eine Nacheichung durch autorisierte Personen durchführen. Das Jahr der Ersteichung befindet sich hinter dem CE-Zeichen auf dem Typenschild über der Nummer der benannten Stelle 0109 (Hessische Eichdirektion). Eine Nacheichung ist in jedem Falle erforderlich, wenn eine oder mehrere Sicherungsmarken verletzt sind.

Wir empfehlen, vor der Nacheichung eine Wartung durch Ihren Servicepartner in Ihrer Nähe durchführen zu lassen. Hierbei hilft Ihnen der seca Kundendienst gerne weiter.

Batteriewechsel

Wenn die Anzeige ☐ oder bAtt im Display erscheint, sollten Sie die Batterien wechseln. Sie benötigen 6 Mignon-Batterien, Typ AA, 1,5 Volt.

• Drehen Sie die Waage vorsichtig um, so dass der Boden der Waage zugänglich ist.
• Drücken Sie die Verriegelung der Batteriefach-Abdeckung zur Abdeckung hin und öffnen Sie das Batteriefach.
• Entfernen Sie die gebrauchten Batterien und legen Sie neue ein.

Achten Sie auf die richtige Polung.

– Verschließen Sie den Deckel.
- Drehen Sie anschließend die Waage wieder um.

0 bis 150 kg 100 g 150 kg bis 200 kg 200 g

Genauigkeit

0 bis 50 kg ±50 g 50 kg bis 150 kg ±100 g 150 kg bis 200 kg ±200 g

Zifferngröße 20 mm

EN 60 601-1:

elektromedizinisches Gerät, Typ B

Abmessungen

Breite: 321 mm

Höhe: 60 mm

Tiefe: 360 mm

Eigengewicht ca. 4,0 kg

Temperaturbereich +10 °C bis +40 °C

Eichung nach

Richtlinie 2009/23/EG Klasse III

Medizinprodukt nach Richtlinie

93/42/EWG Klasse I

Stromversorgung 6 Batterien Typ AA, 1,5 V

10. Ersatzteile und Zubehör

Stromversorgung

Modellabhängiges Netzteil

Steckernetzgerät, Euro: 230V\~ / 50Hz / 12V= / 130mA

Best.Nr. 68-32-10-252

Switchmode Netzgerät: 100-240V\~ / 50-60Hz / 12V= / 0.5A

Best.Nr. 68-32-10-265

Achtung!

Verwenden Sie ausschließlich original seca Steckernetzgeräte mit 9 V oder geregelter 12 Volt Ausgangsspannung. Handelsübliche Netzgeräte können eine höhere Spannung liefern, als auf ihnen angegeben ist und dadurch zu einer Beschädigung der Waage führen.

Zubehör

Tragetasche 421 Best.Nr. 421 00 00 009

11. Entsorgung

Entsorgung des Gerätes

Entsorgen Sie das Gerät nicht über den Hausmüll. Das Gerät muss sachgerecht als Elektronikschrott entsorgt werden. Beachten Sie Ihre jeweiligen nationalen Bestimmungen.

Für weitere Auskünfte wenden Sie sich an unseren Service unter:

[e-mail]

seca hilft der Umwelt.

Die Einsparung natürlicher Ressourcen liegt uns am Herzen.

Deshalb bemühen wir uns,

Verpackungsmaterial dort einzusparen, wo es sinnvoll ist. Und das, was übrigbleibt, kann über das Duale System bequem vor Ort entsorgt werden.

Batterien

Werfen Sie verbrauchte Batterien nicht in den Hausmüll. Entsorgen Sie die Batterien über Sammelstellen in Ihrer Nähe. Wählen Sie beim Neukauf schadstoffarme Batterien ohne Quecksilber (Hg), Cadmium (Cd) und ohne Blei (Pb).

12. Gewährleistung

Für Mängel, die auf Material- oder Fabrikationsfehler zurückzuführen sind, gilt eine zweijährige Gewährleistungsfrist ab Lieferung. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc., sind hiervon ausgenommen. Mängel, die unter die Gewährleistung fallen, werden für den Kunden gegen Vorlage der Kaufquittung kostenlos behoben. Weitere Ansprüche können nicht berücksichtigt werden. Kosten für Hin- und Rücktransporte gehen zu Lasten des Kunden, wenn sich das Gerät an einem anderen Ort als dem Sitz des Kunden befindet. Bei Transportschäden können Gewährleistungsansprüche nur geltend gemacht werden, wenn für Transporte die komplette Originalverpackung verwendet und die Waage darin gemäß dem originalverpackten Zustand gesichert und befestigt wurde. Bewahren Sie daher alle Verpackungsteile auf.

Es besteht keine Gewährleistung, wenn das Gerät durch Personen geöffnet wird, die hierzu nicht ausdrücklich von seca autorisiert worden sind.

Kunden im Ausland bitten wir, sich im Gewährleistungsfall direkt an den Verkäufer des jeweiligen Landes zu wenden.

Justering iht. direktiv 2009/23/EØF Klasse III

Medicinprodukt iht. direkt iv 93/42/EØF Klasse I

Strømforsyning 6 Batterier, type AA, 1,5 V

- l n v 0.00 irtdikeringen.

Medisinsk produkt jf. direktiv et

93/42/EEC klasse I

Strømforsyning 6 batterier type AA, 1,5 V

nettapparat (valgfritt)

9. Technische gegevens

elektronisch medisch apparaat type B

Afmetingen

breedte: 321 mm

hoogte: 60 mm

diepte: 360 mm

Eigen gewicht ca. 4,0 kg

Die nichtselbsttätige Personenwaage

D ... entspricht dem in der Bescheinigung über die Bauartzulassung beschriebenen Baumuster.

Die Waage erfüllt die geltenden Anforderungen folgender Richtlinien:

2009/23/EG über nichtselbsttätige Waagen; 2009/23/EG über nichtselbsttätige Waagen, 93/42/EWG und Richtlinie 2007/47/EG über Medizinprodukte, EN 45501 über metrologische Aspekte nichtselbsttätiger Waagen.
