GEBRUIKSAANWIJZING 878 SECA

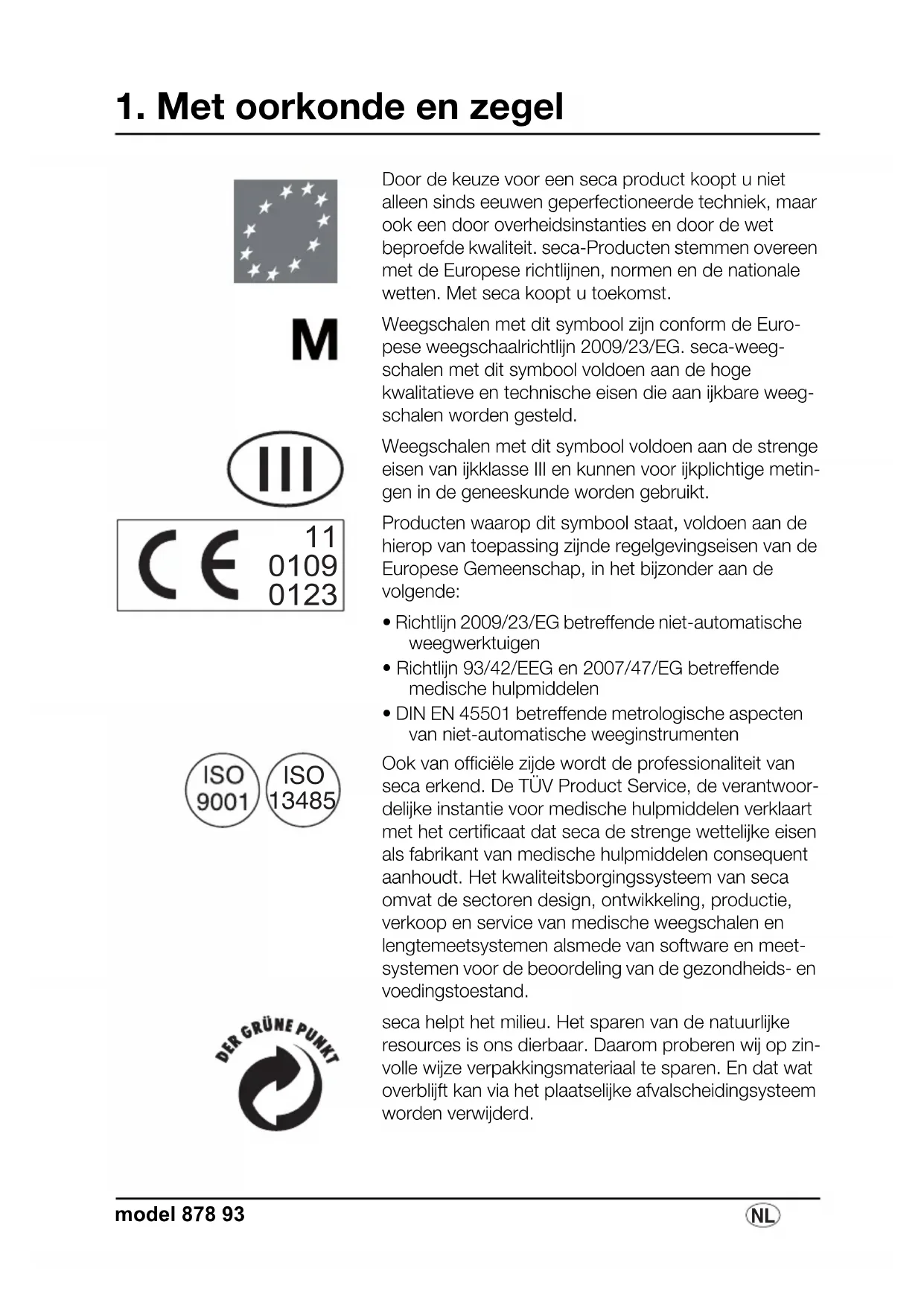

1. Met oorkonde en zegel

M

CE 11 0109 0123

ISO 9001 ISO 13485

DER GRÜNE PUNKT

Door de keuze voor een seca product koopt u niet alleen sinds eeuwen geperfectioneerde techniek, maar ook een door overheidsinstanties en door de wet beproefde kwaliteit. seca-Producten stemmen overeen met de Europese richtlijnen, normen en de nationale wetten. Met seca koopt u toekomst.

Weegschalen met dit symbool zijn conform de Europese weegschaalrichtlijn 2009/23/EG. seca-weegschalen met dit symbool voldoen aan de hoge kwalitatieve en technische eisen die aan ijkbare weegschalen worden gesteld.

Weegschalen met dit symbool voldoen aan de strenge eisen van ijkklasse III en kunnen voor ikkplichtige metingen in de geneeskunde worden gebruikt.

Producten waarop dit symbool staat, voldoen aan de hierop van toepassing zijnde regelgevingseisen van de Europese Gemeenschap, in het bijzonder aan de volgende:

• Richtlijn 2009/23/EG betreffende niet-automatische weegwerktuigen
• Richtlijn 93/42/EEG en 2007/47/EG betreffende medische hulpmiddelen
• DIN EN 45501 betreffende metrologische aspecten van niet-automatische weeginstrumenten

Ook van officiële zijde wordt de professionaliteit van seca erkend. De TÜV Product Service, de verantwoordelijke instantie voor medische hulpmiddelen verklaart met het certificaat dat seca de strenge wettelijke eisen als fabrikant van medische hulpmiddelen consequent aanhoudt. Het kwaliteitsborgingssysteem van seca omvat de sectoren design, ontwikkeling, productie, verkoop en service van medische weegschalen en lengtemeetsystemen alsmede van software en meet-systemen voor de beoordeling van de gezondheids- en voedingstoestand.

seca helpt het milieu. Het sparen van de natuurlijke resources is ons dierbaar. Daarom proberen wij op zinvolle wijze verpakkingsmateriaal te sparen. En dat wat overblijft kan via het plaatselijke afvalscheidingsysteem worden verwijderd.

2. Hartelijke gefeliciteerd!

Met de elektronische personenweegschaal seca 878 heeft u een zeer nauwkeurig en tegelijkertijd robuust apparaat gekocht.

Sinds meer dan 150 jaar stelt seca haar ervaring ten dienste van de gezondheid en zet als marktaanvoerder in vele landen ter wereld met innovatieve ontwikkelingen voor het wegen en meten telkens nieuwe maatstaven.

De elektronische personenweegschaal seca 878 is bedoeld voor privégebruik en voor gebruik in openbare inrichtingen.

Een bijzondere eigenschap van deze weegschaal is de "2-in-1-functie". Hier-mee kan het gewicht van zuigelingen en kleine kinderen heel eenvoudig worden bepaald - en wel op de arm van de moeder.

De maximale belasting bedraagt 200 kg.

3. Veiligheid

Voor u de nieuwe weegschaal gebruikt, dient u een weinig tijd te nemen om de volgende veiligheidsinstructies te lezen.

- Neem de aanwijzingen in de gebruiks-aanwijzing in acht.

- Bewaar de gebruiksaanwijzing en de hierin aanwezige verklaring van overeenkomst op een veilige plaats.

- Gebruik uitsluitend het aangegeven type batterijen (zie „Stroomtoevoer” op bladzijde 95).

- Let er bij het gebruik van de weegschaal met een adapter op dat de toevoerkabel zo ligt dat men er niet over kan struikelen of achter kan blijven haken.

- U mag de weegschaal niet laten vallen of aan heftige schokken blootstellen.

- Stap niet op het display: dit kan daardoor beschadigd raken. Ga alleen op het vlak staan dat is bedekt met een rubberlaag.

- Laat reparaties alleen door geautoriseerde personen uitvoeren.

- Laat het onderhoud en naijken regelmatig uitvoeren (zie „Onderhoud / herijking“ op bladzijde 100).

4. Voor u kunt beginnen...

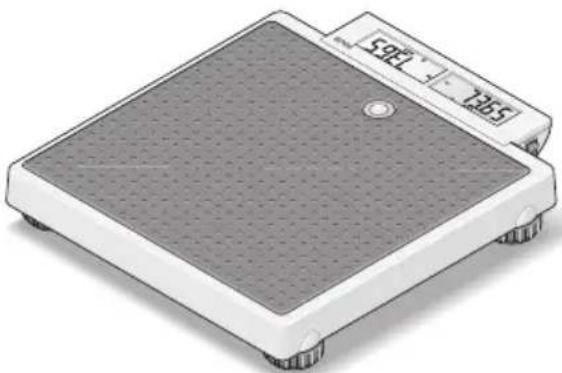

Weegschaal opstellen

De weegschaal wordt volledig gemonteerd geleverd.

- Verwijder de verpakking en plaats de weegschaal op een stevige, vlakke ondergrond.

De stroomvoorziening van de weegschaal vindt uitsluitend plaats met batterijen.

Het LCD-display heeft een gering stroomverbruik. U kunt met één set batterijen ca. 10.000 x wegen. Wanneer de weergave of bAtt op het display verschijnt, moet u de batterijen vervangen. U heeft 6 mignon-batterijen, type AA, 1,5 V nodigt.

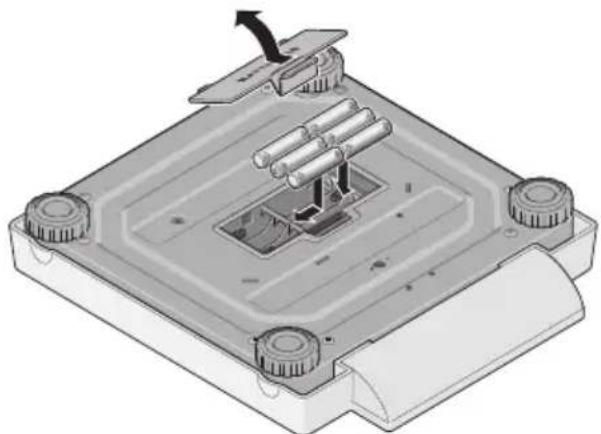

• Draai de weegschaal voorzichtig om zodat de bodem van de weegschaal toegankelijk wordt.
• Duw de vergrendeling van het batterijvak-klepje in de richting van het klepje en open het batterijvak.
• Plaats de meegeleverde batterijen in het batterijvak.

Let op de juiste poling.

• Sluit het deksel
• Draai de weegschaal vervolgens weer om.

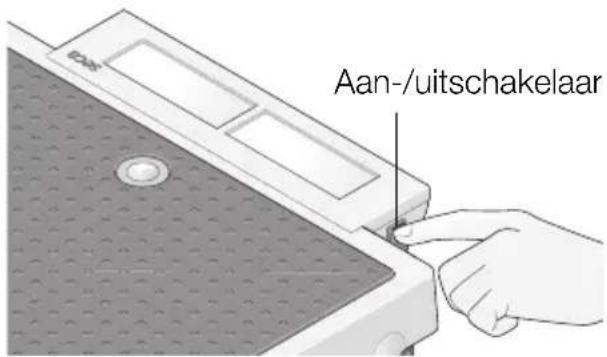

• Schakel de aan-/uitschakelaar in de stand "ON" om de stroomvoorziening te activeren.

Opmerking: De weegschaal is voorbereid voor de toepassing met een seca voedingseenheid, die als accessoire verkrijgbaar is.

Aansluiting voor akapter

Aan-/uitschakelaar

Weegschaal opstellen en richten

Met behulp van de voetschroeven kunnen kleinere ongelijkmatigheden van de bodem gecompenseerd worden.

• Plaats de weegschaal op een stevige ondergrond.

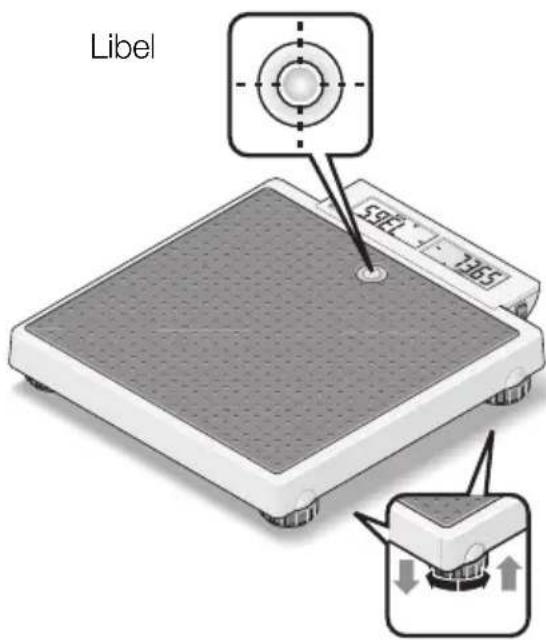

• Richt de weegschaal door de voetschroeven te draaien. De luchtbel van de libel moet zich precies in het midden van de cirkel bevinden.
• Let erop dat de weegschaal alleen met de voeten vloercontact heeft. De weegschaal mag op geen enkele plaats op de vloer liggen.

Belangrijk!

Het richten van de bodem van de weegschaal moet bij elke wissel van standplaats gecontroleerd en eventueel gecorrigeerd worden.

Libel 595 2365

5. Bediening

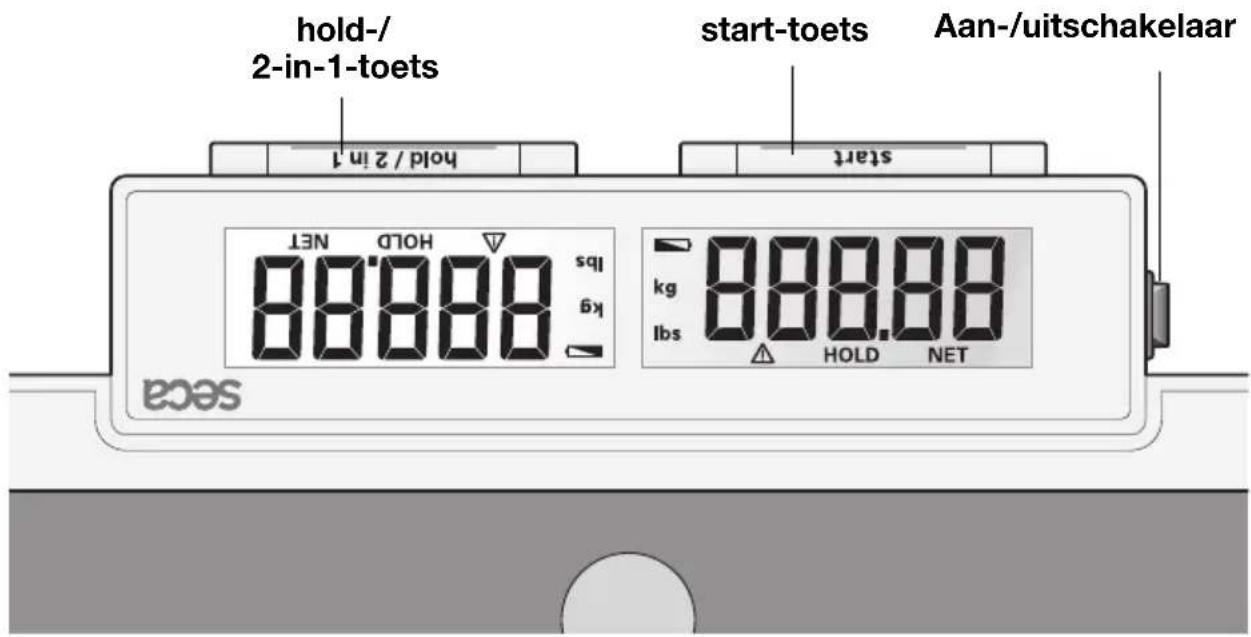

Bedieningselementen en weergave

hold-/ 2-in-1-toets hold / 2 in 1 start-toets Aan-/uitschakelaar 88.88 HOLD NET kg Ibs 88.88 HOLD NET kg Ibs

Correct wegen

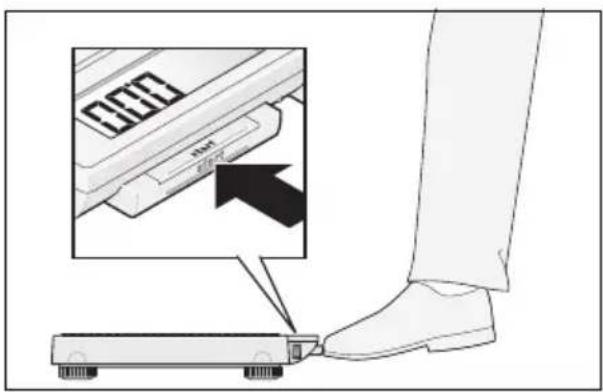

• Druk bij onbelaste weegschaal op de starttoets.
  Op het display verschijnen achtereenvolgens SECA, 88888 en 000. Daarna is de weegschaal automatisch op nul gezet en bedrijfsklaar.
• Laat de patiënt op de weegschaal stappen. Hier moet de patiënt rustig blijven staan.
• Lees het weegresultaat af op het digitale display.
• Wanneer de weegschaal met meer dan 200 kg wordt belast verschijnt STOP op het display.
• Om de weegschaal uit te schakelen, drukt u opnieuw op de starttoets.

Automatische uitschakeling / stroomspaarfunctie

Wanneer geen wegingen meer worden uitgevoerd, schakelt de weegschaal zichzelf na een bepaalde tijd uit:

in normale weegmodus: na 3 minuten

met geactiveerde 2-in-1-functie: na 2 minuten

2-in-1-functie

Met behulp van de 2-in-1-functie kan het lichaamsgewicht van zuigelingen en kleine kinderen worden bepaald. Het kind wordt daarbij door een volwassen persoon op de arm gehouden. Ga als volgt te werk.

• Druk bij onbelaste weegschaal kort op de start-toets.

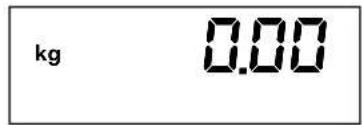

• Wacht tot de weergave 0.00 verschijnt.
  – Ga zonder kind op de weegschaal staan.

U kunt het weegresultaat aflezen op het digitale display.

- Druk nu de toets 2 in 1 lang in om de moeder-kindfunctie te activeren.

De weegschaal slaat het gewicht van de volwassen persoon op en de weergave wordt weer op nul gezet. In het display verschijnt 000, de lamp NET brandt.

- Neem nu het kind mee op de weeg-schaal. U kunt daarvoor ook de weeg-schaal verlaten: in dat geval verschijnt -

De weegschaal bepaalt het gewicht van het kind. Wanneer de waarde geduren- de ongeveer 3 seconden stabiel is, wordt de weergave vastgehouden. Daarmee wordt voorkomen dat de weergave door bewegingen van het kind steeds weer verspringt.

⚠️ HOLD en NET verschijnen in het display.

Van belang is dat altijd dezelfde volwassene de meting uitvoert en dat diens gewicht niet verandert (bijvoorbeeld door uittrekken van een kledingstuk).

kg 0.00

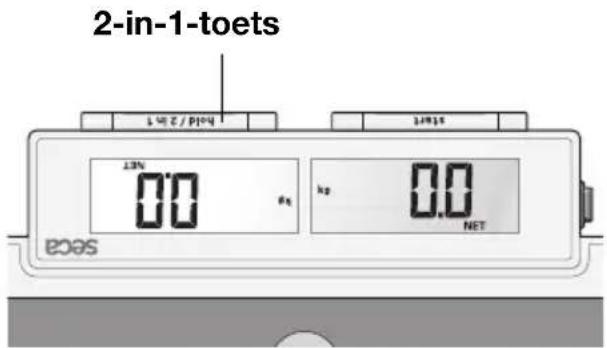

2-in-1-toets 1 Hol / 2 in 1 0.0 NET 5% kg 0.0 NET seca

De 2-in-1-functie blijft net zo lang ingeschakeld tot

• u de toets 2 in 1 indrukt (het totaalgewicht wordt weergegeven),
• de weegschaal zichzelf automatisch uitschakelt.

Opslaan van de gewichtswaarde (HOLD)

De bepaalde gewichtswaarde kan ook na het ontlasten van de weegschaal worden weergegeven. Zodoende is het mogelijk de patiënt eerst verder te verzorgen voor u de gewichtswaarde noteert.

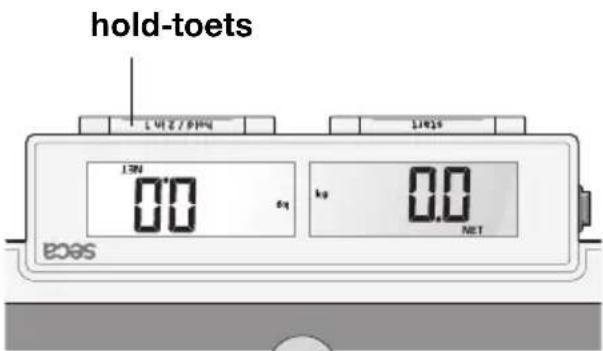

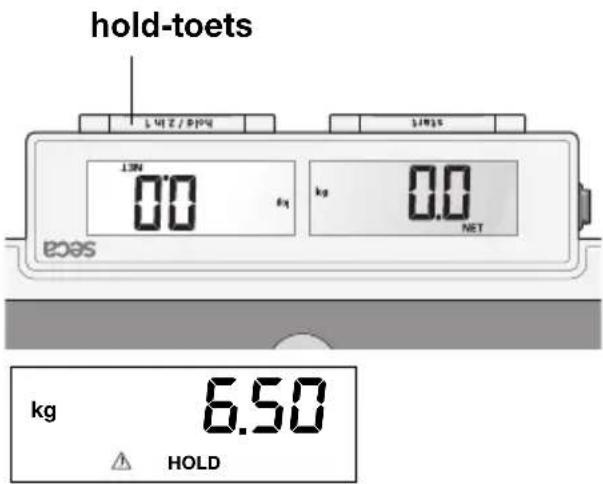

- Druk op de toets hold, terwijl de weeg-schaal belast ist.

In de digitale weergave verschijnt „HOLD“. De waarde blijft in het display opgeslagen tot de automatische uitschakeling (bij werking op batterij).

Het driehoek met het uitroepteken wijst erop dat er bij deze "bevroren" weergave sprake is van een niet ijkplichtige extra inrichting.

- De HOLD functie kan ook uitgeschakeld worden door opnieuw op de toets hold te drukken.

In het display verschijnt 0.0 bij onbelaste weegschaal, c.q. de actuele gewichtswaarde. De weergave „HOLD“ verdwijnt.

hold-toets holding / 2 inch NET 0.0 kg NET kg 0.0 HOLD kg 6.50

hold-toets NET 0.0 kg NET hold-toets 100% 2/17/17 100% 2/17/17 Seca

6. Reiniging

Reinig de bekleding en de behuizing desgewenst met een in de handel gebruikelijke huishoudreiniger of desinfecteermiddel. Let op de aanwijzingen van de fabrikant.

7. Wat te doen, wanneer...

... bij belasting geen gewichtsweergave verschijnt?

– Is de weegschaal ingeschakeld?

– Is de schakelaar ON-OFF in de stand "ON"?

- Controleer de batterijen.

... de weegschaal aangaat, bijv. tijdens het transport?

- De toets start werd ingedrukt. Vanwege het lage energieverbruik van de weegschaal heeft dat een zeer geringe invloed op de levensduur van de batterijen. Bij langere transporten kunt u zo nodig de aan-/uitschakelaar op "OFF" zetten.

... er na een transport of batterijvervanging een gewichtswaarde in het display van de onbelaste weegschaal verschijnt?

- Start de weegschaal opnieuw. Daarna werkt de weegschaal weer normaal.

... voor het wegen niet 0.00 verschijnt?

- Start de weegschaal opnieuw - de weegschaal mag daarbij niet belast zijn.

... er voor het wegen niet 0.00, maar - - - verschijnt?

- Start de weegschaal opnieuw - de weegschaal mag daarbij niet belast zijn.

... een segment permanent of helemaal niet brandt?

- De betreffende plaats heeft een defect. Informeer de onderhoudsdienst.

... de weergave verschijnt?

- De batterijspanning wordt minder. U moet de batterijen in de komende dagen vervangen.

... de weergave bRt verschijnt?

- De batterijen zijn leeg. Vervang de batterijen door nieuwe.

... de weergave STOP verschijnt?

- De hoogste belasting werd overschreden.

- Ontlast de weegschaal en wacht tot 0.00 wordt weergegeven en weeg dan nogmaals.

... de weergave E een getal verschijnen?

- Start de weegschaal na de automatische uitschakeling opnieuw. Daarna werkt de weegschaal weer normaal. Indien dat niet het geval is, onderbreek dan de spanningsvoeding door de weegschaal kort met de schakelaar ON-OFF uit te schakelen. Als ook deze maatregel niet helpt, informeer dan de onderhoudsdienst

8. Onderhoud / herijking

Laat volgens de nationale voorschriften een herijking door een geautoriseerde persoon uitvoeren. Het jaar van de eerste ijking bevindt zich achter het CE-kenmerk op het typeplaatje boven het nummer van de benoemde instantie 0109 (Hessische Eichdirektion). Het herijken is in elk geval noodzakelijk wanneer een of meerdere veiligheidsmerken beschadigd zijn.

Wij adviseren u voor het herijken een onderhoudsbeurt door uw servicepartner in uw nabijheid te laten uitvoeren. Hierbij is de seca klantendienst u graag behulpzaam.

Vervangen van de batterijen

Wanneer de weergave □ of bAtt op het display verschijnt, moet u de batterijen vervangen. U heeft 6 mignon-batterijen, type AA, 1,5 V nodigt.

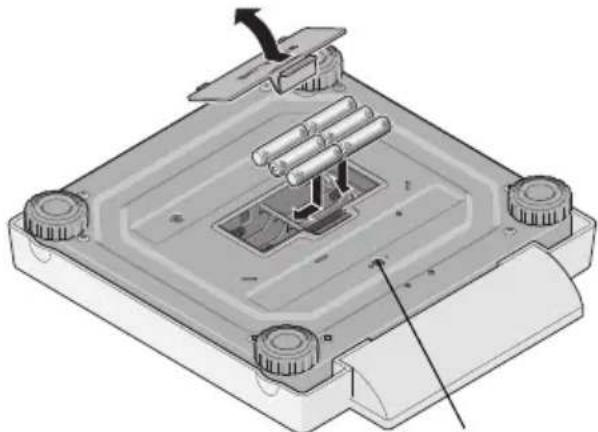

• Draai de weegschaal voorzichtig om zodat de bodem van de weegschaal toegankelijk wordt.
• Druk de sluiting van het batterijvak in de richting van het opschrift „Battery“ en klap het deksel open.
• Verwijder de lege batterijen en plaats de nieuwe batterijen in de batterijvak.

Let op de juiste poling.

• Sluit het deksel
• Draai de weegschaal vervolgens weer om.

Hoogste belasting 200 kg

Minimum belasting 2 kg

Fijne indeling

0 tot 150 kg 100 g

150 kg tot 200 kg 200 g

Precisie

0 tot 50 kg ±50 g

50 kg tot 150 kg ±100 g

150 kg tot 200 kg ±200 g

Grootte van de cijfers 20 mm

EN 60 601-1:

Temperatuurbereik +10 °C tot +40 °C

IJking overeenkomst ig

Richtlijn 2009/23/EG klasse III

Medisch product overeenkoms tig

Richtlijn 93/42/EEG klasse I

Stroom 6 batterijen, type AA, 1,5 V

netadapter (optioneel)

10. Reserveonderdelen en accessoires

Stroomtoevoer

Modelafhankelijke voedingseenheid

Stekker voedingseenheid, Euro: 230V\~ / 50Hz / 12V= / 130mA

seca reserveonderdeel nr. 68-32-10-252

Netadapter met schakelmodus: 100-240V\~ / 50-60Hz / 12V= / 0.5A

seca reserveonderdeel nr. 68-32-10-265

Attentie!

Gebruik uitsluitend originele seca stekkeradapters met 9 V of gemoduleerde 12 Volt uitgangsspanning. Normale adapters kunnen een hogere spanning leveren dan ze aan- geven en daardoor de weegschaal beschadigen.

Accessoires

Draagtas 421 seca reserveonderdeel nr. 421 00 00 009

11. Verwijderen van afval

Verwijderen van het apparaat

Werp het apparaat niet bij het huisvuil weg. Het apparaat moet als elektronicaschroot worden verwijderd. Let op de betreffende nationale voorschriften. Voor nadere informatie kunt u contact opnemen met onze service

onder: [e-mail]

seca helpt het milieu. Het sparen van de natuurlijke resources is ons dierbaar. Daarom proberen wij op zinvolle wijze verpakkingsmateriaal te sparen. En dat wat overblijft kan via het plaatselijke afvalscheidingsysteem worden verwijderd.

Batterijen

Werp de lege batterijen niet bij het huisvuil weg. Breng de batterijen naar een overeenkomstige verzamelplaats. Wanneer u nieuwe batterijen koopt, kies dan

12. Garantie

Voor gebreken, die voortvloeien uit materiaal- of fabricagefouten, geldt een garantieperiode van 2 jaar vanaf de levering. Alle beweeglijke delen zoals bijv. batterijen, kabels, voedingseenheden, accu's enz. zijn hiervan uitgesloten. Gebreken die onder de garantie vallen, worden tegen overdracht van de koopkwitantie kosteloos voor de klant verholpen. Met verdere aanspraken kan geen rekening worden gehouden. Transportkosten voor het zenden en terugsturen gaan ten laste van de klant, wanneer het apparaat zich op een andere plaats bevindt, dan de woonplaats van de klant. Bij transportschade kunnen er alleen garantieaanspraken geldend gemaakt batterijen die weinig schadelijke stoffen bevatten, en zonder kwikzilver (Hg), cadmium (Cd) en lood (Pb).

worden, wanneer voor de transporten de originele verpakking wordt gebruikt en wanneer het artikel hierin volgens de origineel verpakte toestand beveiligd en bevestigd werd. Bewaar daarom alle verpakkingsdelen.

Er bestaat geen aanspraak op garantie wanneer het apparaat door personen wordt geopend die hiervoor niet uitdrukkelijk door seca werden geautoriseerd.

Klanten in het buitenland adviseren wij zich in geval van garantieaanspraken direct tot de verkoper van het desbetreffende land te richten.

1. Certificado

M

nr art. 68-32-10-252

De niet-automatische personenweegschaal

NL ...komt overeen met de in de verklaring van over de modelkeuring beschreven constructie.

De weegschaal voldoet aan de geldende eisen van de volgende richtlijnen:

2009/23/EG betreffende niet-automatische weeg-werktuigen; 93/42/EEG en richtlijn 2007/47/EG betreffende medische hulpmiddelen, EN 45501 Metrologische aspecten van niet-automatische weeg-instrumenten.
