GEBRUIKSAANWIJZING 799 SECA

Seca-nr. 68-32-10-252

Switchmode strømadapter: 100-240V\~ / 50-60Hz / 12V= / 0.5A

Seca-nr. 68-32-10-265

OBS!

- Aseta pylväs koloon.

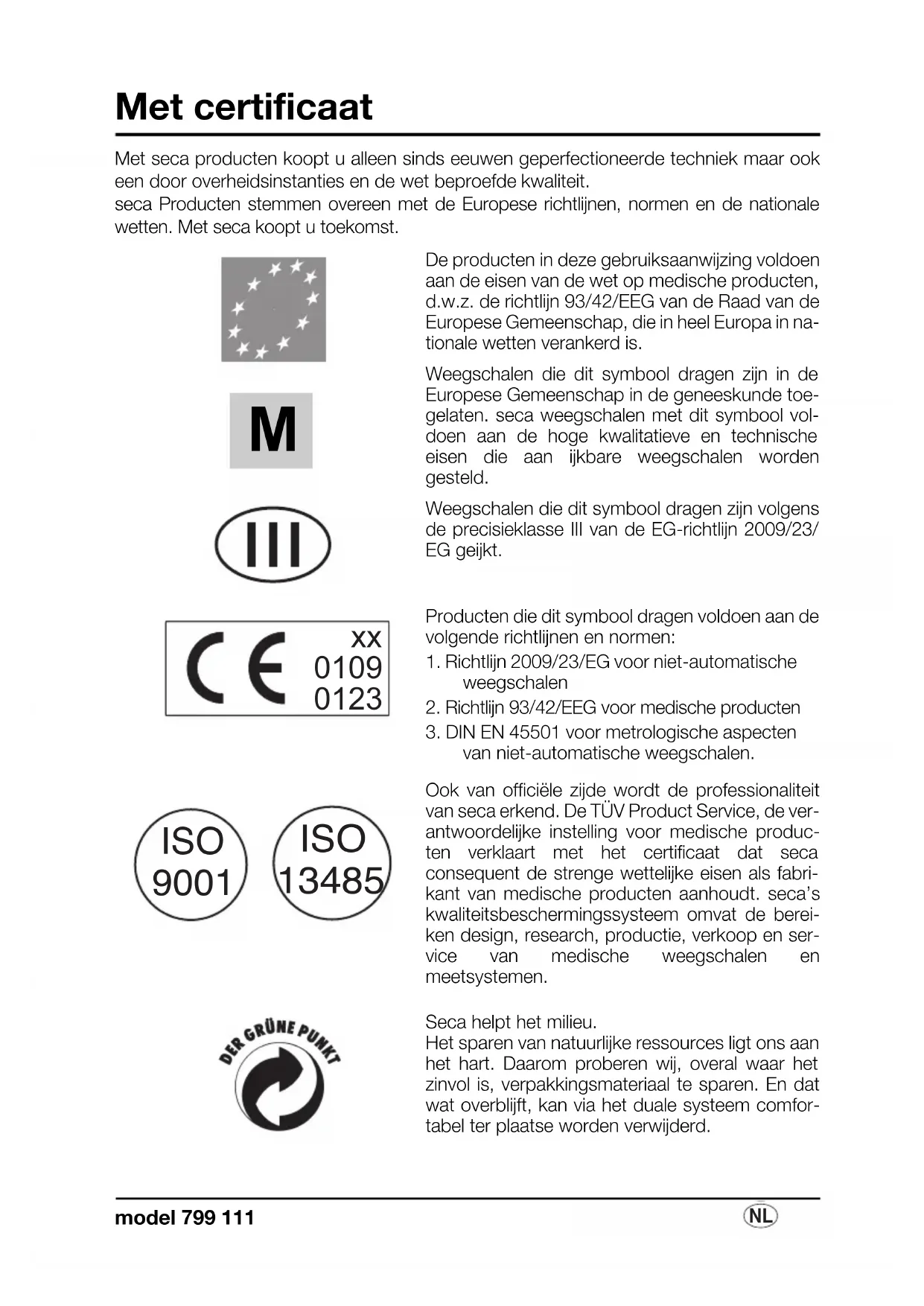

Met seca producten koopt u alleen sinds eeuwen geperfectioneerde techniek maar ook een door overheidsinstanties en de wet beproefde kwaliteit.

seca Producten stemmen overeen met de Europese richtlijnen, normen en de nationale wetten. Met seca koopt u toekomst.

De producten in deze gebruiksaanwijzing voldoen aan de eisen van de wet op medische producten, d.w.z. de richtlijn 93/42/EEG van de Raad van de Europese Gemeenschap, die in heel Europa in nationale wetten verankerd is.

Weegschalen die dit symbool dragen zijn in de Europese Gemeenschap in de geneeskunde toegelaten. seca weegschalen met dit symbool voldoen aan de hoge kwalitatieve en technische eisen die aan ijkbare weegschalen worden gesteld.

Weegschalen die dit symbool dragen zijn volgens de precisieklasse III van de EG-richtlijn 2009/23/EG geijkt.

Producten die dit symbool dragen voldoen aan de volgende richtlijnen en normen:

1. Richtlijn 2009/23/EG voor niet-automatische weegschalen
2. Richtlijn 93/42/EEG voor medische producten
3. DIN EN 45501 voor metrologische aspecten van niet-automatische weegschalen.

Ook van officiële zijde wordt de professionaliteit van seca erkend. De TÜV Product Service, de verantwoordelijke instelling voor medische producten verklaart met het certificaat dat seca consequent de strenge wettelijke eisen als fabrikant van medische producten aanhoudt. seca's kwaliteitsbeschermingssysteem omvat de bereiken design, research, productie, verkoop en service van medische weegschalen en meetsystemen.

Seca helpt het milieu.

Het sparen van natuurlijke ressources ligt ons aan het hart. Daarom proberen wij, overal waar het zinvol is, verpakkingsmateriaal te sparen. En dat wat overblijft, kan via het duale systeem comfortabel ter plaatse worden verwijderd.

1. Hartelijke gefeliciteerd!

Met de elektronische personenweegschaal seca 799 heeft u een zeer nauwkeurig en tegelijkertijd robuust apparaat gekocht.

Sinds meer dan 150 jaar stelt seca haar ervaring ten dienste van de gezondheid en zet als marktaanvoerder in vele landen ter wereld met innovatieve ontwikkelingen voor het wegen en meten telkens nieuwe maatstaven.

De elektronische personenweegschaal seca 799 wordt volgens de nationale voorschriften hoofdzakelijk in ziekenhuizen, artspraktijken en stationaire verplegingsinrichtingen toegepast. De weegschaal is een medisch product van de klasse I en werd geijkt overeenkomstig precisieklasse III.

Het gewicht wordt binnen enkele secon- den bepaald.

Naast de conventionele bepaling van het gewicht biedt de seca 799 een verdere functie voor het bepalen van de BMI (body-maat-index). Hiervoor wordt via de bedieningstoetsen de grootte ingevoerd, waarna de bij de gewichtswaarde behorende BMI-waarde wordt weergegeven.

De weegschaal is zeer stabiel gebouwd en heeft een lange levensduur, zij is eenvoudig te bedienen en het grote display is gemakkelijk leesbaar.

U kunt de seca 799 op wieltjes verplaatsen en op grond van het geringe stroomverbruik met een set batterijen langdurig mobiel toepassen.

2. Veiligheid

Voor u de nieuwe weegschaal gebruikt, dient u een weinig tijd te nemen om de volgende veiligheidsinstructies te lezen.

• Neem de aanwijzingen in de gebruiksaanwijzing in acht.
• Bewaar de gebruiksaanwijzing en de hierin aanwezige verklaring van overeenkomst op een veilige plaats.

• U mag de weegschaal niet laten vallen of aan heftige schokken blootstellen.

• Gebruik uitsluitend het aangegeven type batterijen (zie "Vervangen van de batterijen" op pagina 120).

• Laat het onderhoud en naijken regelmatig uitvoeren (zie "8. Onderhoud / herijking" op pagina 120).
• Laat reparaties alleen door geautoriseerde personen uitvoeren.

3. Voor u kunt beginnen...

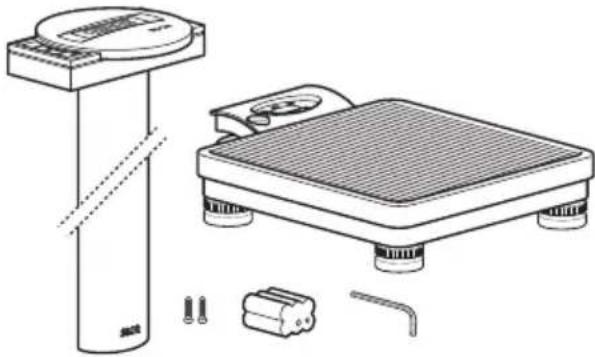

Uitpakken

Verwijder de verpakking en plaats de weegschaal op een stabiele, vlakke ondergrond.

Bij de omvang van de levering is het volgende inbegrepen:

• weegplatform
• zuil met displaykop
  • 1 inbussleutel SW 5
  • 2 bevestigingsschroeven
• Batterijhouder met 6 batterijen type Mignon AA 1,5 V

De weegschaal wordt in de regel door batterijen van stroom verzorgd.

Het LCD-display heeft een gering stroomverbruik. U kunt met één set batterijen 10.000 x wegen.

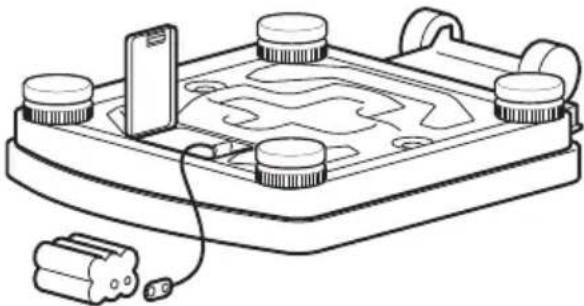

• Draai de weegschaal voorzichtig om zodat de bodem van de weegschaal toegankelijk wordt.
• Druk de sluiting van het batterijvak in de richting van het opschrift „Battery“ en klap het deksel open.
• Sluit de kabel aan de houder met batterijen aan.
• Plaats de houder in het batterijvak.
• Sluit het deksel en draai de weegschaal vervolgens weer om.

Opmerking: De weegschaal is voorbereid voor de toepassing met een seca voedingseenheid, die als accessoire verkrijgbaar is.

De stroomvoeding van de weegschaal vindt plaats via een voedingseenheid.

Aanwijzing: de voedingseenheid kan zonder beschadiging van de weeg-schaal of batterijen ook bij geplaatste batterijen worden gebruikt.

van onderen
voedingseenheidw

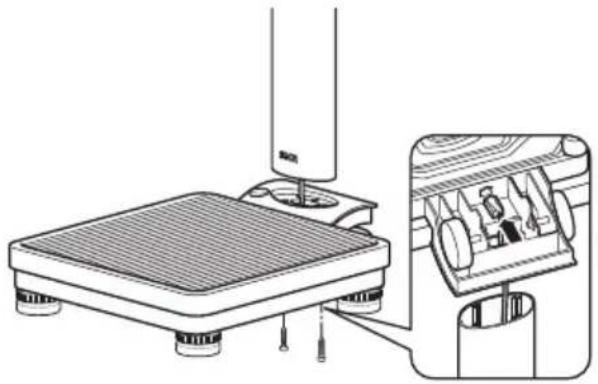

Montage van de zuil

De zuil met de displaykop wordt aan het weegplatform gemonteerd.

- Steek de aansluitkabel door de opening.

- Plaats de zuil in de uitsparing. Het display moet leesbaar zijn voor per- sonen die op de weegschaal staan.

- Schroef de zuil aan de onderkant van het weegplatform vast.

Plaats de weegschaal eventueel voorzichtig op de zijkant om de schroeven aan te trekken.

- Sluit de stekker van het aansluitkabel op de achterkant van de weegschaal aan.

- Zet de weegschaal vervolgens weer rechtop neer.

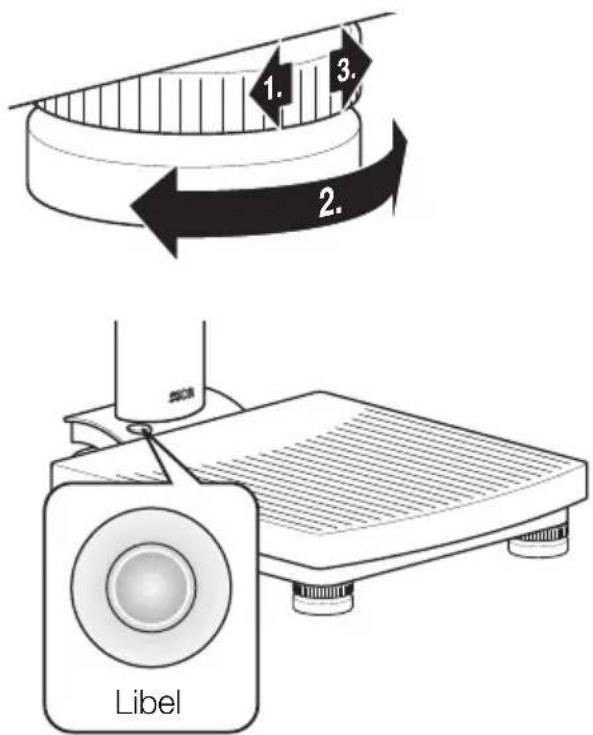

- Plaats de weegschaal op een stevige ondergrond.

- Maak de contramoeren boven de vier voetschroeven los (1).

- Richt de weegschaal door de voetschroeven te draaien. De luchtbel van de libel moet zich precies in het midden van de cirkel bevinden (2).

- Schroef vervolgens de contramoeren weer vast (3).

- Let erop dat de weegschaal alleen met de voeten vloercontact heeft. De weegschaal mag op geen enkele plaats op de vloer liggen.

Belangrijk!

Het richten van de bodem van de weeg- schaal moet bij elke wissel van standplaats gecontroleerd en eventueel gecorrigeerd worden.

1. 2. 3. Libel

5. Bediening

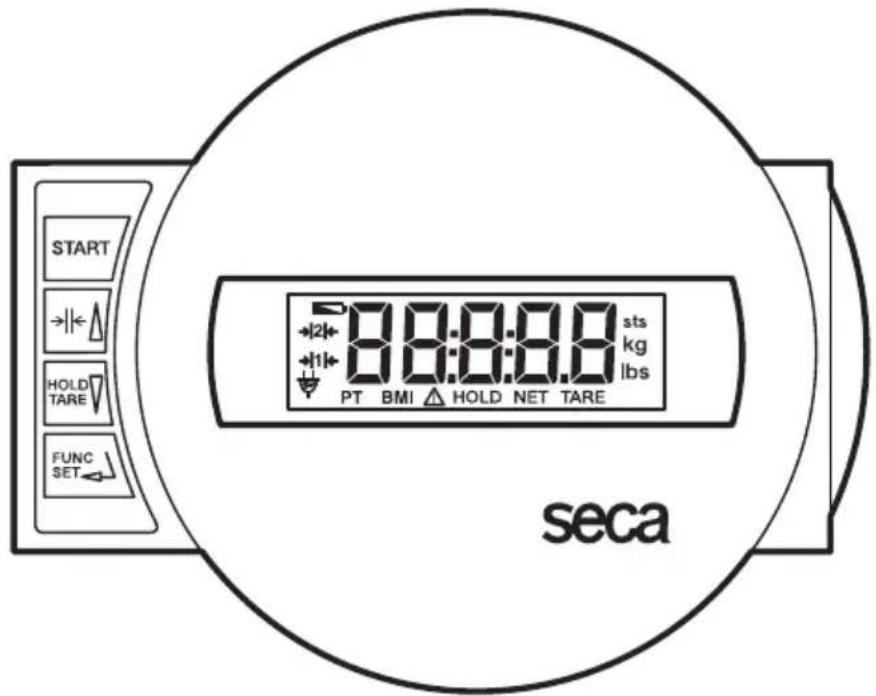

Bedieningselementen en weergave

De bedieningselementen en het display bevinden zich op de displaykop van de zuil.

Aan- en uitschakelen van de weegschaal

Korte toetsdruk → omschakeling tussen weegbereik 1 en 2 in het functiemenu → waarde verhogen

Korte toetsdruk → hold-functie activeren/deactiveren lange toetsdruk → display op nul zetten, tarra activeren/deactiveren in het functiemenu → waarde reduceren

Activeren van de BMI-functie en bevestiging voor ingaven

Correct wegen

- Druk bij onbelaste weegschaal op de starttoets.

Op het display verschijnen achtereenvolgens SECA, 88888 en 00. Daarna is de weegschaal automatisch op nul gezet en bedrijfsklaar.

- Schakel eventueel het weegbereik om (zie op pagina 116).

- Lees het weegresultaat af op het digitale display.

- Wanneer de weegschaal met meer dan 150 kg wordt belast c.q. met meer dan 200 kg verschijnt STOP op het display.

- Om de weegschaal uit te schakelen, drukt u opnieuw op de starttoets.

START

STOP

START

Omschakelen van het weegbereik

De seca 799 beschikt over twee selecteerbare weegbereiken. In weegbereik 1 beschikt u over een hogere resolutie van het display bij een gereduceerde maximale draagkracht en in weegbereik 2 kunt u gebruik maken van de maximale draagkracht van de weeg-schaal. U beslist, al naar gelang de toepassing of u de fijne resolutie of het hogere belas-tingsbereik wilt gebruiken.

- Schakel de weegschaal in met de groene starttoets. De weegschaal werkt eerst met het laatste geselecteerde bereik.

- Om het weegbereik te wisselen, drukt u op de toets

- Op het display wordt telkens het actieve weegbereik getoond.

START

Opmerking:

Een omschakeling van bereik 1 met fijne indeling in bereik 2 met grove indeling is ook bij belaste weegschaal mogelijk, behalve wanneer de weegschaal in een speciale functie is geschakeld (zoals bijv. in de BMI-functie). De omschakeling van het grove bereik 2 in het fijne bereik 1 kan om technische redenen alleen bij onlaste weegschaal plaatsvinden. Ook hier mag geen speciale functie geactiveerd zijn.

Automatische uitschakeling / stroomspaarfunctie

De weegschaal herkent automatisch of er sprake is van werking op alleen de accu of batterij of een aansluiting op het net.

– Bij werking op accu/batterij: automatische uitschakeling na 30 secondes.
– Bij netwerking: uitschakeling alleen via het toetsenbord.

De tarrafunctie is nuttig om bijvoorbeeld het gewicht van een kind of een willekeurig ander voorwerp te bepalen, dat u als extra gewicht op de weegschaal heeft meegenomen. Ga als volgt te werk:

• Druk bij onbelaste weegschaal op de starttoets.
• Stap vervolgens eerst zonder het extra gewicht op de weegschaal en activeer de tarrafunctie door lang op de HOLD/TARE toets te drukken.

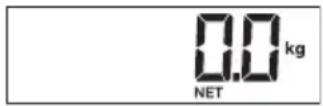

Het display wordt weer op nul gezet. Op het display verschijnt 0.0. De weergave „NET“ verschijnt.

- Neem nu het extra gewicht mee op de weegschaal. U kunt de weegschaal hiervoor ook verlaten, in dit geval verschijnt ----.

De weegschaal bepaalt het gewicht van de extra last.

• Door opnieuw op de toets te drukken wordt de tarrafunctie gedeactiveerd; de weegschaal bevindt zich weer in de normale weegmodus, de tarrawaarde is gewist.
• Door het uitschakelen van de weeg-schaal wordt de tarrawaarde eveneens gewist.

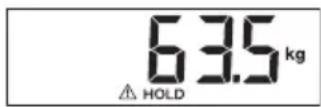

Opslaan van de gewichtswaarde (HOLD)

De bepaalde gewichtswaarde kan ook na het ontlasten van de weegschaal worden weergegeven. Zodoende is het mogelijk de patiënt eerst verder te verzorgen voor u de gewichtswaarde noteert.

- Druk op de toets de weegschaal belast ist.

In de digitale weergave verschijnt „HOLD“. De waarde blijft in het display opgeslagen tot de automatische uitschakeling (bij werking op batterij).

Het driehoek met het uitroepteken wijst erop dat er bij deze "bevroren" weergave sprake is van een niet ijkplichtige extra inrichting.

HOLD/TARE, terwijl

- De HOLD functie kan ook uitgeschakeld worden door opnieuw op de toets HOLD/TARE te drukken.

In het display verschijnt 0.0 bij onbelaste weegschaal, c.q. de actuele gewichtswaarde. De weergave „HOLD“ verdwijnt.

Body-Maat-Index (BMI)

De BMI zet de lichaamsgrootte en het lichaamsgewicht in verhouding tot elkaar en maakt zodoende preciezere vermeldingen dan bijv. het ideaalgewicht volgens Broca. Er wordt een tolerantiebereik aangegeven, dat als optimaal voor de gezondheid geldt.

- Druk bij onbelaste weegschaal op de starttoets.

Op het display verschijnen achtereenvolgens SECA, 88888 en 0.0. Daarna is de weegschaal automatisch op nul gezet en bedrijfsklaar.

- Druk op de toets FUNC.

Op het display verschijnt de laatste ingevoerde lichaamsgrootte.

- U kunt de waarde met de pijltoetsen volgens de displayindeling veranderen.

- Wanneer de juiste waarde is ingesteld, drukt u nogmaals op de toets FUNC. De BMI-functie is nu geactiveerd.

- Laat de patiënt op de weegschaal stappen. Daar moet de patiënt rustig blijven staan.

- Lees de BMI op het digitale display af en vergelijk deze met de categorieën op pagina 119.

- Om weer naar het normale weegproces terug te keren, drukt u op de toets FUNC.

- Om de weegschaal uit te schakelen, drukt u opnieuw op de starttoets.

Evaluatie van de Body-Mass-Index voor volwassenen:

Vergelijk de vastgestelde waarde met de onderstaande categorëeen, die overeenkomen met de door de WHO, 2000 gebruikte categorieën.

• BMI onder 18,5:

Attentie, de patiënt weegt te weinig. Er kan een tendens tot magerzucht bestaan. Een toename van het gewicht wordt aanbevolen om het welbevinden en prestatievermo-gen te verbeteren. In geval van twijfel dient een specialist te worden geconsulteerd.

• BMI tussen 18,5 en 24,9:

De patiënt heeft normaal gewicht en kan zo blijven als hij is.

- BMI tussen 25 en 30 (Präadipositas):

De patiënt heeft licht tot matig overgewicht. Hij moet zijn gewicht reduceren, indien er al klachten zijn opgetreden. (bijv. diabetes, hoge bloeddruk, jicht, aandoening van de vetstofwisseling).

- BMI boven 30:

Afvallen is dringend noodzakelijk. Stofwisseling, bloedsomloop en botten worden belast. Een consequent dieet wordt aanbevolen evenals veel beweging en een gedrags-therapie. In geval van twijfel dient een specialist te worden geconsulteerd.

6. Reiniging

Reinig de bekleding en de behuizing desgewenst met een in de handel gebruikelijke huis-houdreiniger of desinfecteermiddel. Let op de aanwijzingen van de fabrikant.

Gebruik in geen geval schurende of scherpe reinigingsmiddelen, spiritus, benzine en dergelijke voor de reiniging. Dergelijke middelen kunnen de hoogwaardige oppervlakken beschadigen.

7. Wat te doen, wanneer...

... bij belasting geen gewichtsweergave verschijnt?

– Is de weegschaal ingeschakeld?

- Controleer de batterijen.

- Is het steekcontact van de voedingseenheid op de weegschaal correct aangesloten?

... voor het wegen niet 0.0 verschijnt?

- Druk opnieuw op de starttoets - de weegschaal mag daarbij niet belast zijn - en alleen met de voeten de vloer aanraken.

... voor het wegen niet 0.0, maar - - - - verschijnt?

- Druk opnieuw op de starttoets - de weegschaal mag daarbij niet belast zijn - en alleen met de voeten de vloer aanraken.

... een segment permanent of helemaal niet brandt?

- De betreffende plaats heeft een defect. Informeer de onderhoudsdienst.

... de weergave

verschijnt?

- De batterijspanning wordt minder. U moet de batterijen in de komende dagen vervangen.

... de weergave bRt verschijnt?

- De batterijen zijn leeg. Vervang de batterijen door nieuwe.

... de weergave STOP verschijnt?

- De hoogste belasting werd overschreden.

- Indien u zojuist de Hold/of Tarrafunctie geactiveerd heeft, dient u te wachten tot de weegschaal een gelijkblijvende gewichtswaarde herkent. De weergave houdt dan op met knipperen.

- Wanneer er geen activering van een functie voorafgegaan is, dient u de weegschaal te ontlasten, te wachten tot 00 wordt weergegeven en vervolgens pas opnieuw te wegen.

... de weergave E een XX.XX verschijnen?

- Schakel de weegschaal via de starttoets uit en start opnieuw. Daarna werkt de weegschaal weer normaal. Indien dit niet het geval is, onderbreekt u de spanningstoevoer door de batterijen kort te verwijderen of door de voedingseenheid van de weegschaal los te trekken. Wanneer deze maatregelen ook geen succes heeft, neem dan contact op met de onderhoudsdienst.

8. Onderhoud / herijking

Laat volgens de nationale voorschriften een herijking door een geautoriseerde persoon uitvoeren. Het jaar van de eerste ijking bevindt zich achter het CE-kenmerk op het typeplaatje boven het nummer van de benoemde instantie 0109 (Hessische Eichdirektion). Het herijken is in elk geval noodzakelijk wanneer een of meerdere veiligheidsmerken beschadigd zijn.

Wij adviseren u voor het herijken een onderhoudsbeurt door uw servicepartner in uw nabijheid te laten uitvoeren. Hierbij is de seca klantendienst u graag behulpzaam.

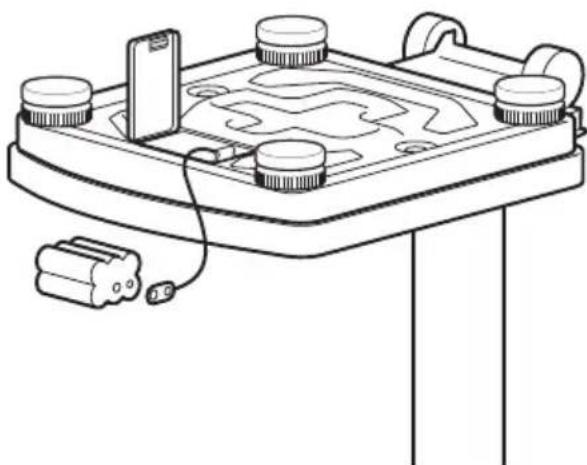

Vervangen van de batterijen

Wanneer de weergave □ of bAtt op het display verschijnt, moet u de batterijen vervangen. U heeft 6 mignon-batterijen, type AA, 1,5 V nodigt.

• Draai de weegschaal voorzichtig om zodat de bodem van de weegschaal toegankelijk wordt.
• Druk de sluiting van het batterijvak in de richting van het opschrift „Battery“ en klap het deksel open.
• Neem de houder met de batterijen eruit.
• Verwijder de lege batterijen en plaats de nieuwe batterijen in de houder.

Let op de juiste poling.

• Plaats de houder met de batterijen in het batterijvak.
• Sluit het deksel.
• Draai de weegschaal vervolgens weer om.

breedte:	292	mm
hoogte:	830	mm
diepte:	390	mm

Grootte van de cijfers 20 mm

Temperatuurbereik + 10°C tot + 40°C

Stroom batterij/

netadapter (optioneel)

Batterijen 6 batterijen, type AA, 1,5 V

IJking overeenkomstig

Richtlijn 2009/23/EG medisch geijkt, klasse III

Medisch product overeenkomstig

Richtlijn 93/42/EEG: klasse I

Hoogste belasting

Weegbereik 1 150 kg

Weegbereik 2 200 kg

Minimum belasting

Weegbereik 1 2 kg

Weegbereik 2 4 kg

Fijne indeling

Weegbereik 1 100 g

Weegbereik 2 200 g

Precisie bij eerste ijking

Weegbereik 1:

tot 50 kg: ± 50 g

50 kg tot 150 kg: ± 100 g

Weegbereik 2:

tot 100 kg: ± 100 g

100 kg tot 200 kg: ± 200 g

Functies Omschakelen van het weegbereik, Tarra, hold, body-maat-index

10. Reserveonderdelen en accessoires

Stroomtoevoer

Modelafhankelijke voedingseenheid

Stekker voedingseenheid, Euro: 230V\~ / 50Hz / 12V= / 150mA

seca nr. 68-32-10-252

Netadapter met schakelmodus: 100-240V\~ / 50-60Hz / 12V= / 0.5A

seca nr. 68-32-10-265

Attentie!

Gebruik uitsluitend originele seca stekkeradapters met 9 V of gemoduleerde 12 Volt uitgangsspanning. Normale adapters kunnen een hogere spanning leveren dan ze aangeven en daardoor de weegschaal beschadigen.

11. Verwijderen van afval

Verwijderen van het apparaat

Werp het apparaat niet bij het huisvuil weg. Het apparaat moet als elektronicaschroot worden verwijderd. Let op de betreffende nationale voorschriften. Voor nadere informatie kunt u contact opnemen met onze service onder:

[e-mail]

Batterijen

Werp de lege batterijen niet bij het huisvuil weg. Breng de batterijen naar een overeenkomstige verzamelplaats. Wanneer u nieuwe batterijen koopt, kies dan batterijen die weinig schadelijke stoffen bevatten, en zonder kwikzilver (Hg), cadmium (Cd) en lood (Pb).

12. Garantie

Voor gebreken, die voortvloeien uit materiaal- of fabricagefouten, geldt een garantieperiode van 2 jaar vanaf de levering. Alle beweeglijke delen zoals bijv. batterijen, kabels, voedingseenheden, accu's enz. zijn hiervan uitgesloten. Gebreken die onder de garantie vallen, worden tegen overdracht van de koopkwitantie kosteloos voor de klant verholpen. Met verdere aanspraken kan geen rekening worden gehouden. Transportkosten voor het zenden en terugsturen gaan ten laste van de klant, wanneer het apparaat zich op een andere plaats bevindt, dan de woonplaats van de klant. Bij transportschade kunnen er alleen garantieaanspraken geldend gemaakt

worden, wanneer voor de transporten de originele verpakking wordt gebruikt en wanneer het artikel hierin volgens de origineel verpakte toestand beveiligd en bevestigd werd. Bewaar daarom alle verpakkingsdelen.

Er bestaat geen aanspraak op garantie wanneer het apparaat door personen wordt geopend die hiervoor niet uitdrukkelijk door seca werden geautoriseerd.

Klanten in het buitenland adviseren wij zich in geval van garantieaanspraken direct tot de verkoper van het desbetreffende land te richten.

Qualidade garantida

nr art. 68-32-10-252

De niet-automatische personenweegschaal

...komt overeen met de in de verklaring van over de modelkeuring beschreven constructie. De weegschaal voldoet in essentie aan de geldende ei- sen van de volgende richtlijnen: 2009/23/EG inzake niet-automatische weegschalen 93/42/EEG inzake medische hulpmiddelen en de Europese norm DIN EN 45501.
