KÄYTTÖOHJE 799 SECA

Netzgerät (optional)

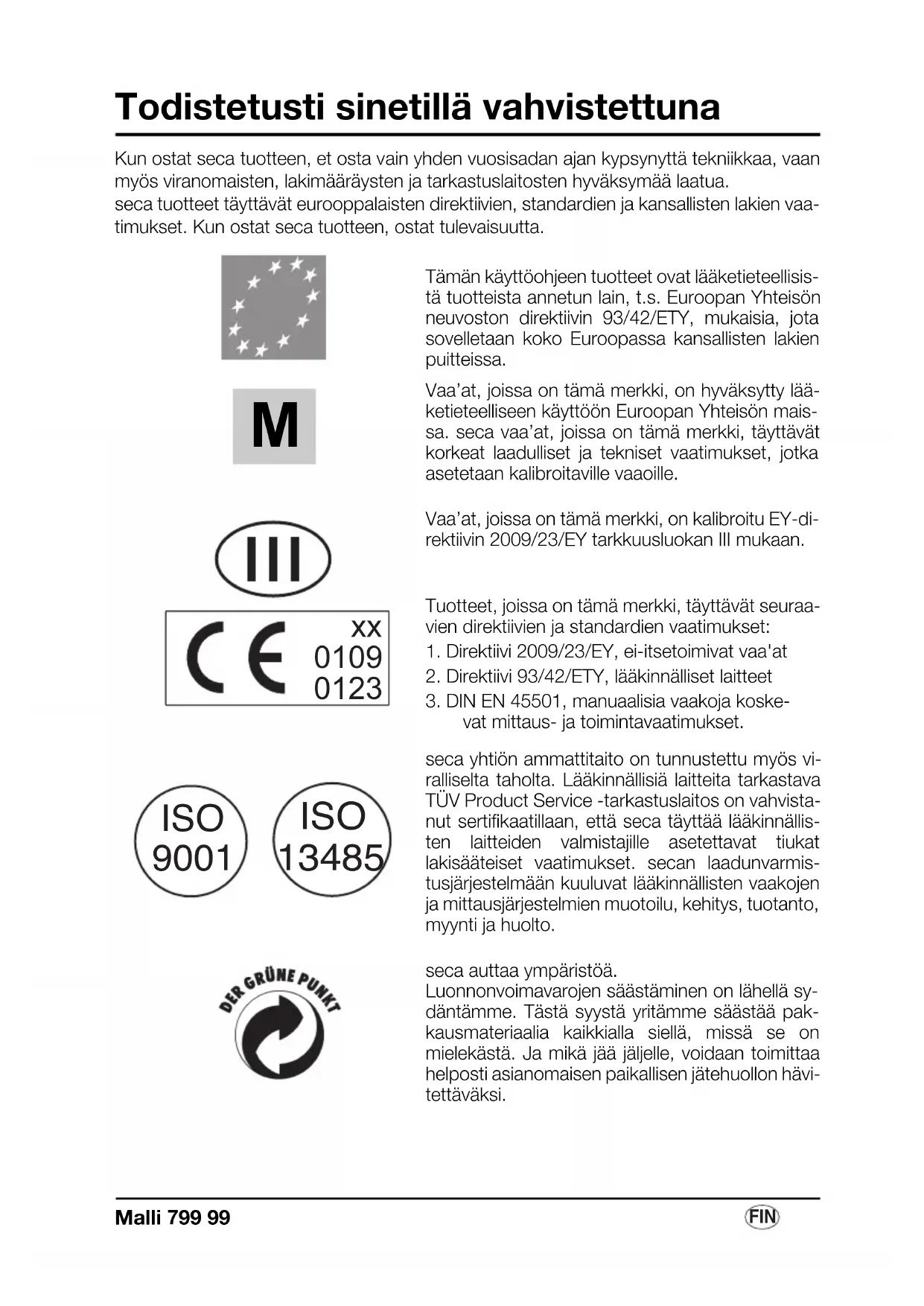

Todistetusti sinetillä vahvistettuna

Kun ostat seca tuotteen, et osta vain yhden vuosisadan ajan kypsynyttä tekniikkaa, vaan myös viranomaisten, lakimääräysten ja tarkastuslaitosten hyväksymää laatua.

seca tuotteet täyttävät eurooppalaisten direktiivien, standardien ja kansallisten lakien vaatimukset. Kun ostat seca tuotteen, ostat tulevaisuutta.

Tämän käyttöohjeen tuotteet ovat lääketieteellisistä tuotteista annetun lain, t.s. Euroopan Yhteisön neuvoston direktiivin 93/42/ETY, mukaisia, jota sovelletaan koko Euroopassa kansallisten lakien puitteissa.

Vaa'at, joissa on tämä merkki, on hyväksytty lääketieteelliseen käyttöön Euroopan Yhteisön maissa. seca vaa'at, joissa on tämä merkki, täyttävät korkeat laadulliset ja tekniset vaatimukset, jotka asetetaan kalibroitaville vaaoille.

CE xx 0109 0123

Vaa'at, joissa on tämä merkki, on kalibroitu EY-direktiivin 2009/23/EY tarkkuusluokan III mukaan.

Tuotteet, joissa on tämä merkki, täyttävät seuraa- vien direktiivien ja standardien vaatimukset:

1. Direktiivi 2009/23/EY, ei-itsetoimivat vaa'at
2. Direktiivi 93/42/ETY, lääkinnälliset laitteet
3. DIN EN 45501, manuaalisia vaakoja koskevat mittaus- ja toimintavaatimukset.

ISO 9001

ISO 13485

seca yhtiön ammattitaito on tunnustettu myös viralliselta taholta. Lääkinnällisiä laitteita tarkastava TÜV Product Service -tarkastuslaitos on vahvista-nut sertifikaatillaan, että seca täyttää lääkinnällisten laitteiden valmistajille asetettavat tiukat lakisääteiset vaatimukset. secan laadunvarmistusjärjestelmään kuuluvat lääkinnällisten vaakojen ja mittausjärjestelmien muotoilu, kehitys, tuotanto, myynti ja huolto.

DER GRÜNE PUNKT

seca auttaa ympäristöä.

Luonnonvoimavarojen säästäminen on lähellä sydäntämme. Tästä syystä yritämme säästää pakkausmateriaalia kaikkialla siellä, missä se on mielekästä. Ja mikä jää jäljelle, voidaan toimittaa helposti asianomaisen paikallisen jätehuollon hävitettäväksi.

1. Sydämelliset onnittelut!

Ostamalla seca 799 elektronisen henkilövaa'an olet hankkinut erittäin tarkan ja sa-malla kestävän laitteen.

seca on asettanut jo yli 150 vuoden ajan kokemuksensa terveyden palvelukseen asettaen samalla useissa maailman maissa markkinajohtajana aina uudet mittapuut innovatiivisilla uudistuksillaan punnituksen ja mittauksen alalla.

Elektroninen henkilövaaka seca 799 on tarkoitettu käytettäväksi kansallisten määräysten mukaisesti lähinnä sairaaloissa, lääkäreiden vastaanotoilla ja laitoshoitokodeissa. Vaaka on luokan I lääketieteellinen tuote ja kalibroitu vastaavasti tarkkuusluokan III mukaan.

Paino tulostuu muutamassa sekunnissa.

Konventionaalisen painonmäärityksen lisäksi seca 799-vaa'assa on toiminto Body-Mass-indeksin laskemiseen. Tätä varten käyttönäppäimistöllä syötetään henkilön pituus ja näyttöön tulee painoa vastaava Body-Mass-indeksi.

Vaaka on rakennettu erittäin kestäväksi ja se palvelee sinua pitkään uskollisesti. Se on helppokäyttöinen ja suuri näyttö on helppolukuinen.

seca 799 -vaakaa voivaan siirtää pyörillä ja pienen virrankulutuksensa ansiosta paristoilla sitä voidaan käyttää siirrettävänä vaakana pitkän aikaa.

2. Turvallisuus

Ennen kuin otat uuden vaa'an käyttöön, varaa hieman aikaa seuraavien turvallisuusohjeiden lukemiseen.

• Noudata käyttöohjeessa annettuja ohjeita.
• Säilytä tämä käyttöohje ja sen sisältämä yhdenmukaisuusvakuutus huolellisesti.

• Vaakaa ei saa pudottaa eikä siihen saa kohdistaa voimakkaita iskuja.

• Käytä yksinomaan ilmoitettua paristotyyppiä (ks. „Paristojen vaihto” sivu 108).

• Toimita vaaka säännöllisesti huoltoon ja jälkikalibrointiin (ks. „Varaosat ja lisävarusteet” sivu 110).
• Anna korjaustyöt vain valtuutettujen henkilöiden tehtäväksi.

3. Ennen kuin käytät vaakaa...

Purkaminen pakkauksesta

Poista pakkaus ja aseta vaaka tukevalle, tasaiselle alustalle.

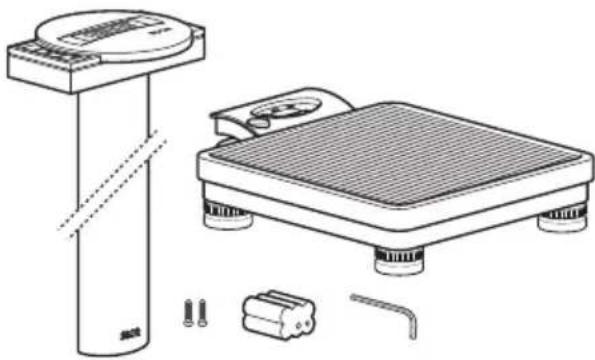

Toimitusmäärään kuuluu:

• punnitustaso
• pylväs, jossa näyttöpää
  • 1 kuusiokoloavain, avainväli 5
  • 2 kiinnitysruuvia
  • paristonpidike ja 6 paristoa, tyyppi Mignon AA 1,5 V

Vaakaa käytetään normaalisti paristoilla.

LC-näyttö kuluttaa vähän virtaa - yhdellä paristosarjalla on mahdollista suorittaa 10.000 punnitusta.

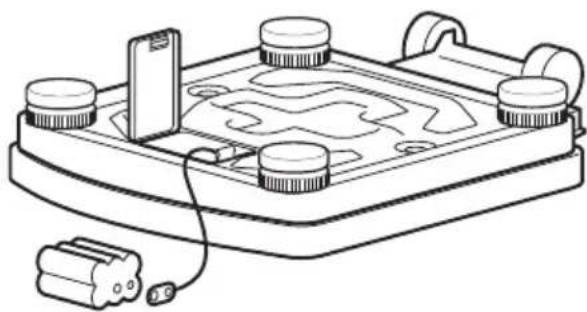

• Käännä vaaka varovasti kumoon, niin että pääset käsiksi vaa'an pohjaan.
• Paina paristolokeron suljin „Battery“-tekstin suuntaan ja käännä kansi auki.
  – Liitä kaapeli pariston pidikkeeseen.
• Laita pidike paristolokeroon.
• Sulje kansi ja käännä vaaka taas pystyyn.

Huom.: Vaaka on varustettu käytettäväksi seca verkkolaitteella, jota on saatavissa lisävarusteena.

Vaaka saa virtansa verkkolaitteelta.

Huom.: Verkkolaitetta voidaan käyttää vaakaa tai paristoja vaurioittamatta, vaikka paristot olisivatkin vaa'an sisällä.

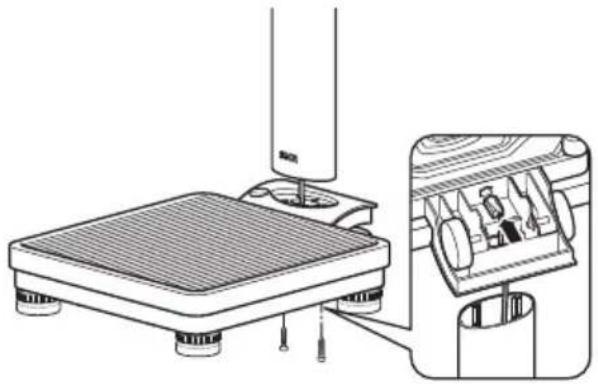

Näyttöpäällä varustettu pylväs asennetaan kiinni punnitustasoon.

– Pujota liitäntäkaapeli aukon läpi.

Näytön tulee olla vaa'alla seisovien henkilöiden nähtävissä.

- Ruuvaa pylväs kiinni alapuolelta punnitustasoon.

Laita vaaka tarvittaessa varovasti sivulle, jotta voit tiukata ruuvit.

- Liitä liitäntäkaapelin pistoke vaa'an takaosaan.

– Aseta sitten vaaka jälleen pystyyn.

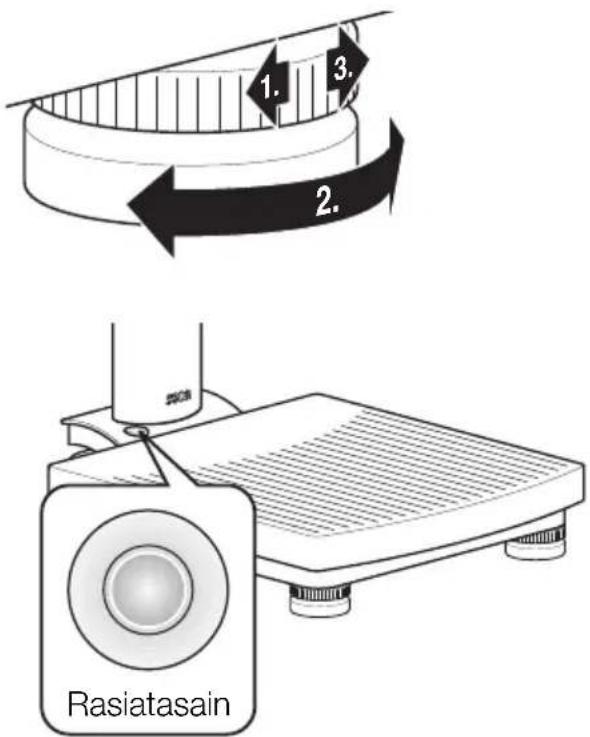

4. Vaa'an pystyttäminen ja suuntaaminen

– Aseta vaaka tukevalle alustalle.
- Avaa neljän jalkaruuvin yläpuolella olevat vastamutterit (1).
- Suuntaa vaaka jalkaruuveja kiertämällä. Rasiatasaimessa olevan ilmakuplan täytyy olla tarkasti ympyrän keskellä (2).
- Ruuvaa vastamutterit lopuksi jälleen lu- jasti kiinni (3).
- Varmista, että vain vaa'an jalat kosket- tavat lattiaa. Vaaka ei saa tukea mihin- kään.

Tärkeää!

Vaa'anpohjan suuntaus täytyy tarkistaa aina paikkaa muutettaessa ja sitä on korjattava tarvittaessa.

1. 2. 3. Rasiatasain

5. Käyttö

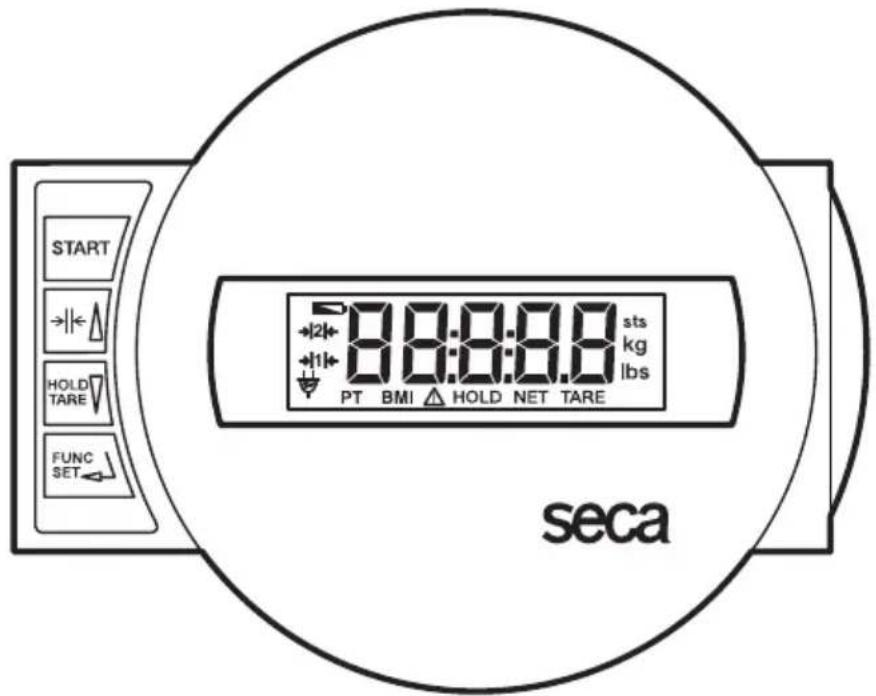

Käyttöelementit ja näytöt

Käyttöelementit ja näyttö sijaitsevat pylvään näyttöpäässä.

vaa'an kytkeminen päälle ja pois

lyhyt näppäimen painallus → kytkennän vaihto välillä punnitusalue 1 ja 2 toimintovalikossa → arvon suurentaminen

lyhyt näppäimen painallus → Hold-toiminnon aktivointi/deaktivointi pitkä näppäimen painallus → näytön nollaus, taaran aktivointi/deaktivointi toimintovalikossa → arvon pienentäminen

BMI-toiminnon aktivointi ja syöttöjen vahvistusnäppäin

Molempien numeroiden täytyy olla samoja

– Paina käynnistysnäppäintä vaa'an ollessa kuormittamaton.

Näyttöön ilmestyy peräkkäin SECA, 8.8.8.8. ja 0.0. minkä jälkeen vaaka on nollautunut automaattisesti ja valmis käyttöön.

- Muuta tarvittaessa punnitusaluetta (ks. sivu 104).

- Katso punnitustulos digitaalinäytöstä.

- Jos vaa'an kuormitus on yli 150 kg tai 200 kg, näyttöön ilmestyy STOP.

– Vaaka kytketään pois päältä painamalla uudelleen käynnistysnäppäintä.

Punnitusalueen muuttaminen

seca 799 on kaksi valittavaa punnitusaluetta. Punnitusalueella 1 maksimikuorma on pie-nempi ja näyttö hienojakoisempi, punnitusalueella 2 vaakaa voidaan kuormittaa täyteen maksimiin. Voit päättää jokaisella käyttökerralla, haluatko käyttää hienojakoista näyttöä vai suurta kuormitusaluetta.

- Kytke vaaka päälle vihreällä käynnistysnäppäimellä. Vaaka toimii ensiksi viimeksi valitulla punnitusalueella.

- Kun haluat muuttaa punnitusaluetta, paina näppäintä

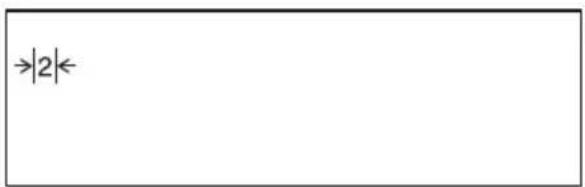

- Näyttö ilmaisee aktiivisen punnitusalueen.

→|2|←

Huom.:

Hienojakaisen alueen 1 muuttaminen karkeajakoseksi alueeksi 2 on mahdollista vaa'an ollessa kuormitettunakin, mikäli vaakaa ei ole kytketty erikoistoimintoon (kuten esim. BMI). Karkeajakaisen alueen 2 muuttaminen hienojakoseksi alueeksi voi tapahtua teknisistä syistä vain, kun vaaka ei ole kuormitettuna. Tässäkään tapauksessa erikoistoiminto ei saa olla aktivoituna.

Automaattinen katkaisu/Virransäästömodus

Vaaka tunnistaa automaattisesti, onko virtalähteenä vain akku tai paristot vai onko vaaka kytketty pistorasiaan.

• Virtalähteenä akku/paristot: vaaka kytkeytyy automaattisesti pois päältä 30 sekunnin kuluttua.
• Verkkokäytössä: vaaka kytkeytyy pois päältä vain näppäimistöllä.

Painonäytön taaroitus (TARE)

Taaratoiminto on erittäin hyödyllinen esimerkiksi lapsen, eläimen tai muun esineen, joka otetaan mukaan vaa'alle, määrittämiseksi.

Menettele seuraavalla tavalla:

– Paina käynnistysnäppäintä vaa'an ollessa kuormittamaton.
- Astu ensiksi vaa'alle ilman lisäpainoa ja aktivoi taaratoiminto painamalla pitkään näppäintä HOLD/TARE.

Näyttö nollautuu jälleen. Näytössä näkyy 0.0. Näyttöön ilmestyy „NET“.

- Ota sitten lisäpaino mukaan vaa'alle. Voit myöt poistua vaa'alta, tässä tapauksessa näyttöön tulee - - - - .

Vaaka laskee lisäkuorman painon.

• Taaratoiminto deaktivoidaan painamalla uudelleen pitkään näppäintä, vaaka on tällöin jälleen normaalissa punnituskäytössä ja taarapaino on poistunut muistista.
  – Taarapaino poistuu muistista myös, kun vaaka kytketään pois päältä.

Painon tallentaminen muistiin (HOLD)

Mitattu paino voidaan saada näyttöön, vaikka vaakaa ei kuormitetakaan. Näin on mahdollista huolehtia ensiksi jälleen potilaasta, ennen kuin paino kirjoitetaan muistiin.

- Paina HOLD/TARE-näppäintä ollessa kuormitettuna.

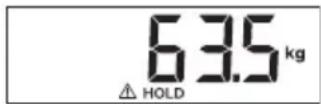

Digitaalinäyttöön ilmestyy „HOLD“. Pai-noarvo pysyy näytössä, kunnes vaaka kytkeytyy automaattisesti pois päältä (virtalähteenä paristot).

Kolmio, jonka sisässä on huutomerkki, ilmoittaa, että tässä jäädytetyssä näytössä on kysymys lisälaitteesta, joka ei ole kalibroinnin alainen.

- HOLD-toiminto voidaan kytkeä jälleen pois päältä painamalla uudelleen HOLD/TARE-näppäintä.

Kun vaaka on kuormittamattomana, näyttöön ilmestyy 0.0 tai ajankohtainen paino. „HOLD“-näyttö häviää.

Body-Mass-indeksi suhteuttaa pituuden ja painon toisiinsa ja toimittaa näin tarkempia tie-toja kuin esim. ihannepaino Brocan mukaan. Näyttö ilmoittaa toleranssialueen, joka on terveyden kannalta optimaalinen.

– Paina käynnistysnäppäintä vaa'an ollessa kuormittamaton.

Näyttöön ilmestyy peräkkäin SECA, 8.8.8.8. ja 0.0. Vaaka on tämän jälkeen automaattisesti nollautunut ja valmis käyttöön.

– Paina FUNC-näppäintä.

Näytössä näkyy viimeksi syötetty pi-tuus.

- Voit muuttaa arvoa nuolinäppäimillä askeleittain näytön jakoasteikon mukaan.

– Kun oikea arvo on asetettu, paina vielä kerran FUNC-näppäintä. BMI-toiminto on tällöin aktivoitu.

- Anna potilaan nousta vaa'alle. Hänen on seistävä rauhallisesti.

- Katso BMI-arvo digitaalinäytöstä ja vertaa sitä sivulla 106 oleviin kategorioihin.

- Paina FUNC-näppäintä päästäksesi takaisin normaaliin punnituskäyttöön.

– Vaaka kytketään pois päältä painamalla uudelleen käynnistysnäppäintä.

Aikuisten painoindeksin BMI tulkitseminen:

Vertaa saatua arvoa seuraavassa oleviin painoindeksiluokkiin, jotka vastaavat WHO:n käyttämää luokitusta (2000).

• BMI alle 18,5:

Huomio, potilas painaa liian vähän. Anoreksiataipumus on mahdollista. Painon lisääminen on suositeltavaa hyvinvoinnin ja suorituskyvyn lisäämiseksi. Alan lääkärin konsultointi mahdollisesti tarpeen.

• BMI välillä 18,5 - 24,9:

Potilas on normaalipainoinen. Hän voi jäädä sellaiseksi.

- BMI välillä 25 - 30 (lievä lihavuus):

Potilas on hieman tai keskimääräistä enemmän ylipainoinen. Potilaan tulisi laskea painoanaan, jos hänellä on jo jokin sairaus (esim. diabetes, korkea verenpaine, kihti, rasvan aineenvaihduntahäiriöitä).

• BMI yli 30:

Painon laskeminen on ehdottomasti tarpeen. Aineenvaihdunta, verenkierto ja luut rasittuvat vähemmän. Suositeltavaa on johdonmukainen dieetti ja toimintaterapia. Alan lääkärin konsultointi mahdollisesti tarpeen.

6. Puhdistus

Puhdista päällys ja kotelo tarvittaessa talouspesuaineella tai tavanomaisella desinfointiaineella. Noudata valmistajan antamia ohjeita.

Älä käytä puhdistukseen missään tapauksessa hankaavia tai voimakkaita pesuaineita, spriitä, bensiiniä tms. Tällaiset aineet voivat vahingoittaa korkealaatuista pintaa.

7. Mitä tehdä, jos...

... paino ei tule näyttöön?

– Onko vaaka kytketty päälle?
- Tarkista paristot.
- Onko verkkolaitteen liitoskosketin liitetty oikein vaakaan?

... ennen punnitusta näyttöön ei ilmesty 0.0?

– Paina uudelleen käynnistyspainiketta – ja vain sen jalat saavat koskettaa lattiaa.

... ennen punnitusta näyttöön ei ilmesty 0.0, vaan - - - - ?

– Paina uudelleen käynnistyspainiketta – ja vain sen jalat saavat koskettaa lattiaa.

... jokin segmentti palaa jatkuvasti tai ei ollenkaan?

- Kyseisessä kohdassa on vika. Ota yhteys huoltoliikkeeseen.

... näyttöön tulee ?

– Pariston jännite on heikkenemässä. Paristot tulee vaihtaa lähipäivinä.

... näyttöön tulee bRt?

– Paristot ovat tyhjiä. Laita sisään uudet paristot.

... näyttöön tulee 5EOP?

- Maksimikuorma on ylitetty.

... näyttö vilkkuu?

– Jos olet juuri aktivoinut Hold- tai taaratoiminnon, odota, kunnes vaaka on tunnistanut stabilina pysyvän painon. Näyttö lakkaa sitten vilkkumasta.

– Jos tätä ennen ei ole aktivoitu mitään toimintoa, poistu vaa’alta ja odota, kunnes näytössä näkyy 0.0, ja suorita punnitus uudelleen.

... näyttöön tulee E ja XX.XX?

– Kytke vaaka pois päältä käynnistysnäppäimestä ja käynnistä uudelleen. Tämän jälkeen vaaka toimii normaalisti.

Mikäli näin ei ole, keskeytä virransyöttö poistamalla paristot tai irrottamalla verkkolaite hetkeksi. Jos tämäkään toimenpide ei tuota tulosta, ota yhteys huoltoliikkeeseen.

8. Huolto/Kalibrointi

Anna vaaka valtuutetun henkilön kalibroitavaksi kansallisten lakimääräysten mukaan. Ensi kalibroinnin vuosiluku on merkitty CE-merkin taakse tyyppikilpeen valtuutetun laitoksen (Hessenin alueen vakausviranomainen) numeron 0109 yläpuolelle. Uudelleenkalibrointi on joka tapauksessa välttämätöntä, jos yksi tai useampi varmistusmerkeistä on rikkoutunut. Suosittelemme, että vaaka annetaan ennen uudelleenkalibrointia lähimmän huoltoliikkeen huollettavaksi. seca asiakaspalvelu auttaa mielellään tässä asiassa.

Paristojen vaihto

Jos näyttöön ilmestyy tai bAet paristot on vaihdettava. Paristoina 6 Mignon-paristoja, tyyppi AA, 1,5 V.

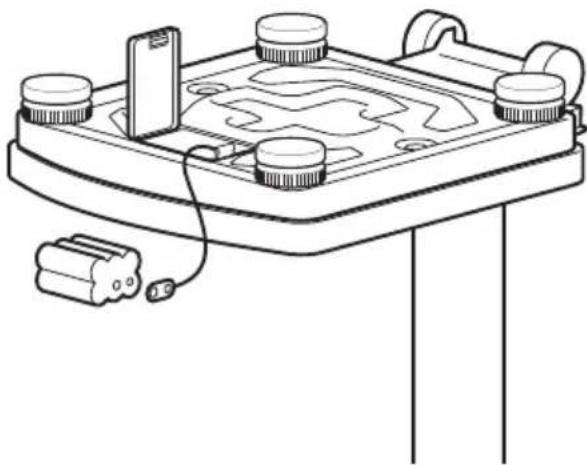

• Käännä vaaka varovasti kumoon, niin että pääset käsiksi vaa'an pohiaan.
  – Paina paristolokeron suljinta „Battery“-tekstin suuntaan ja käännä kansi auki.
• Ota pidike paristoineen ulos.
• Poista käytetyt paristot ja laita uudet paristot pidikkeeseen.

Kiinnitä huomiota napojen oikeaan järjestykseen.

– Laita paristonpidike paristolokeroon.
- Sulie kansi.
- Käännä vaaka tämän jälkeen taas pystvyn.

Lämpötila-alue +10 °C - +40 °C

Virtalähde paristo/

verkkokäyttöinen (optionaalisesti)

Paristot 6 paristoa, tyyppi AA, 1,5 V

Kalibrointi tuote direklinie

2009/23/EY mukaan lääketieteellinen kalibrointi, luokka III

Lääketieteellinen tuote direklinie

93/42/ETY mukaan luokka I

Maksimikuorma

Punnitusalue 1 150 kg

Punnitusalue 2 200 kg

Minimikuorma

Punnitusalue 1 2 kg

Punnitusalue 2 4 kg

Hienojako

Punnitusalue 1 100 g

Punnitusalue 2 200 g

Tarkkuus ensi kalibroinnissa

Punnitusalue 1:

- 50 kg: ± 50 g

50 kg - 150 kg: ± 100 g

Punnitusalue 2:

- 100 kg:

± 100 g

100 kg - 200 kg:

± 200 g

Toiminnot

Punnitusalueen muuttaminen, taara, Hold,

Body-Mass -indeksi

10. Varaosat ja lisävarusteet

Käyttövirta

Mallista riippuva verkkolaite

pistokeverkkolaite, Euro: 230V\~ / 50Hz / 12V= / 150mA

seca nro.: 68-32-10-252

Switchmode-verkkolaite: 100-240V\~/50-60Hz/12V=/0.5A

seca nro.: 68-32-10-265

Huomio!

Käytä ainoastaan alkuperäisiä seca-verkkopistokelaitteita 9V tai säädetyllä 12 Voltin lähtöjännitteellä. Kaupasta saatavilla olevat verkkolaitteet voivat luovuttaa niille ilmoitettua korkeamman jännitteen ja johtaa siten vaa'an vaurioitumiseen.

11. Hävitys

Laitteen hävitys

Laitetta ei saa hävittää kotitalousjätteen mukana. Laite on toimitettava asianmukaiseen

elektroniikkajätteen vastaanottopistee-seen. Noudata käyttömaassa voimassa olevia määräyksiä. Lisätietoja saat asia-kaspalvelustamme:

[e-mail]

Paristot

Älä heitä käytettyjä paristoja talousjätteisiin. Vie paristot lähimpään keräyspisteeseen. Valitse uusia paristoja ostaessasi ympäristöystävälliset paristot, jotka eivät sisällä elohopaa (Hg), kadmiumia (Cd) eikä lyijyä (Pb).

12. Takuu

Myönnämme puutteista, jotka johtuvat materiaali- tai valmistusvirheistä, kahden vuoden takuun toimitusajankohdasta al- kaen. Kaikki liikkuvat osat, kuten esim. pa- ristot, sähköjohdot, verkkolaitteet, akut jne., eivät kuulu takuun piiriin. Takuun pii- riin kuuluvat puutteet poistetaan asiak- kaalle maksutta esitettäessä ostokuitti. Muita vaatimuksia ei ole mahdollista ottaa huomioon. Edestakaisesta kuljetuksesta syntyvät kulut menevät asiakkaan laskuun, jos laite on muulla kuin asiakkaan paikka- kunnalla. Kuljetusvahingoista voidaan esittää korvausvaatimuksia vain, kun

kuljetukseen on käytetty kokonaista alkuperäispakkausta ja tavara on varmistettu ja kiinnitetty pakkaukseen samalla tavalla kuin alkuperäisessä toimituksessa. Kaikki pakkausosat tulee säilyttää tallella tästä syystä.

Takuu ei ole voimassa, jos laitteen aavaa henkilö, jota seca ei ole nimenomaisesti valtuuttanut tähän.

Ulkomailia olevia asiakkaita pyydämme kääntymään takuutapauksessa suoraan kyseisen maan myyntiliikkeen puoleen.

Met certificaat

Ei-automaattinen henkilövaaka

EY-tyyppihyväksyntä D07-09-032

EG-modelkeuring D07-09-032

... on tyyppihyväksyntätodistuksessa kuvatun rakenne-mallin mukainen. Vaaka vastaa pääosin seuraavien direktiivien voimassa olevia määräyksiä: 2009/23/EY ei-automaattisista vaaoista, 93/42/ETY lääketieteellisistä tuotteista ja Euro-normi DIN EN 45501.
