220 - Vaaoat SECA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pituusmitta (stadiometri)
Merkki	Seca
Malli	220
Mitat (P x K x Syv.)	55 x 784 x 34 mm
Paino	Noin 700 g
Mittausalue	60 - 200 cm / 24 - 78 tuumaa
Asteikko	1 mm / 1/8 tuumaa
Tarkkuus	± 5 mm
Materiaali	Alumiiniprofiili, synteettinen liukukappale
Käyttö	Lasten ja naisten pituuden mittaus, täydentäen Seca-vaakaa
Asennus	Kiinnitys Seca-vaakapylvääseen (mallit 700/711/712 jne.) mukana tulevalla välikappaleella ja ruuveilla
Käyttölämpötila	+10 °C - +40 °C
Lääkinnällinen luokitus	Luokan I lääkinnällinen laite (direktiivi 93/42/ETY)
Puhdistus	Kotitalouspuhdistusaine tai tavallinen desinfiointiaine, noudata valmistajan ohjeita
Takuu	2 vuotta materiaali- ja valmistusvirheille (ei irrotettavia osia)
Turvallisuus	Taivuta liukukappale alas käytön jälkeen; asennus vain Seca-vaakaan

Usein kysytyt kysymykset - 220 SECA

Kuinka asentaa Seca 220 -pituusmitta vaa'alle?

Kiinnitä ensin mukana tuleva välikappale vaa'an pylvään taakse (malleissa 700/711/712 etupuolelle). Kiinnitä sitten pituusmitta välikappaleeseen. Varmista, että liukukappale ja asteikko ovat suunnattu ulospäin alustasta malleissa 709, 710, 709f ja 710f, ja sisäänpäin muissa malleissa.

Kuinka säätää Seca 220 -pituusmitan tarkkuus?

Aseta päätyrajoitin vertailuarvoon (esim. 150 cm). Mittaa todellinen etäisyys alustan (tai lattian joissakin malleissa) ja päätyrajoittimen välillä toisella pituusmitalla. Löysää säätöruuvia, siirrä liukukappaletta ylös tai alas mitatun eron mukaan ja kiristä uudelleen. Tarkista korkeus uudelleen.

Mikä on Seca 220:n mittausalue?

Mittausalue on 60–200 cm (24–78 tuumaa), asteikolla 1 mm (1/8 tuumaa).

Kuinka käyttää Seca 220 -pituusmittaa oikein?

Napsauta liukukappale vaaka-asentoon. Työnnä sitä ylös henkilön pituuden mukaan. Mittauksissa 130,5 ja 200 cm välillä käytä pääasteikkoa. Mittauksissa alle 130,5 cm käytä alaosaa. Henkilön on seisottava suorana, liukukappaleen levätessä kevyesti pään päällä. Lue pituus asteikolta.

Kuinka puhdistaa Seca 220 -pituusmitta?

Puhdista se kotitalouspuhdistusaineella tai tavallisella desinfiointiaineella. Noudata puhdistusaineen valmistajan ohjeita.

Mikä on Seca 220:n tarkkuus?

Tarkkuus on noin ± 5 mm, edellyttäen että käyttöohjeita noudatetaan.

Mitä turvallisuusohjeita on noudatettava?

Kiinnitä pituusmitta vain Seca-vaakaan mukana toimitetulla asennustarvikkeella. Mittauksen jälkeen taivuta liukukappale alas loukkaantumisriskin välttämiseksi. Älä avaa laitetta ilman lupaa.

Onko Seca 220 -pituusmitta yhteensopiva kaikkien Seca-vaakojen kanssa?

Se on suunniteltu Seca-pylväsvaaoille. Yhteensopivia malleja ovat sarjat 700, 709, 710, 711, 712, 799 jne. Tarkista yhteensopivuus ohjekirjasta.

Mitä tehdä, jos pituusmitta tuntuu olevan väärin säädetty vaa'an siirron jälkeen?

Käytä säätöruuvia liukukappaleen asennon säätämiseen. Mittaa uudelleen etäisyys lattiasta/alustasta päätyrajoittimeen ja korjaa ero. Asteikko on siirretty kompensoimaan korkeusero, joten mittaa aina rajoittimeen asti, ei asteikolle.

Mikä on Seca 220:n takuuaika?

Takuu on 2 vuotta toimituspäivästä materiaali- ja valmistusvirheille. Se ei kata irrotettavia osia (akut, kaapelit jne.) eikä kuljetusvaurioita, jos alkuperäistä pakkausta ei käytetä.

KÄYTTÖOHJE 220 SECA

Sydämelliset onnittelut

Ostamalla seca 220 mittasauvan olet hankkinut tarkan ja samalla kestavan lasten ja aikuisten pituudenmittauslaitteen.

Mittasauna on valmistetu kestavasta ja helppohoitoisesta alumiiniprofilista. Mittasauvan kieleke on valmistetu muovista ja sen voitaittaa.

seca 220 mittasauva on tarkoitettu pitu den mittaamiseen ja taten potilaiden terveydentilan arvointin sekaa sairaalloisten ravitsemus-tai muiden fysiologister hairioiden tunnistamiseen ja valvontaan.

Sauva kiinnetaan mukana toimittua asennusmaterialia kaytaen seca-pylvasvaakojen pylvaseen.

Mittasauva toimii nain yhdessa vaa 'an kanssa taydellisena mittaus-ja punnitusasemana.

seca 220 mittasauvaa kaytetaan yhdessa seca-pylvasvaa an kanssa paaasialisesti sairaaloissa,laakareiden vastaanotoilla ja mittaus-ja hoitolaitoksissa.

Turvallisuus

Ennen kuin otat uuden mittasauvan kayttoon, varaa vahan aikaa seuraavien turvallisusushjeiden lukemiseen.

Noudata kayttoohjeessa annettuja ohjeita.
Kiinnitta mittasauvavain seca-pylvasvakoin.

Käytä mukana toimitettua asennus-materiaialia.
- Varmista asentaessasi,ettaruuvit ovat lujasti kiinni ja vaaka oikein asennettu (ks.luku Asennusohje).
Taita mittausluistin kieleke mittauksen jälkeen alas, jotta se ei muodosta loukkaantumisvaaraa.

Asennusohje

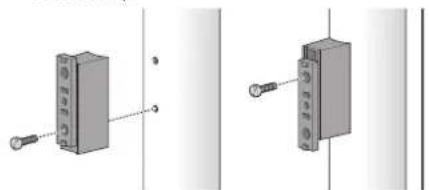

1. Kiinnitta välikappale kahdella ruuvilla pylvään takapuolle (mallit 700/711/712: etuosaan).

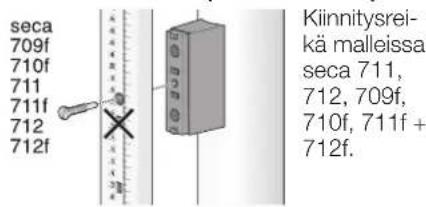

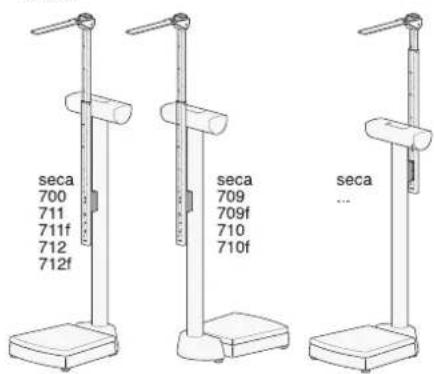

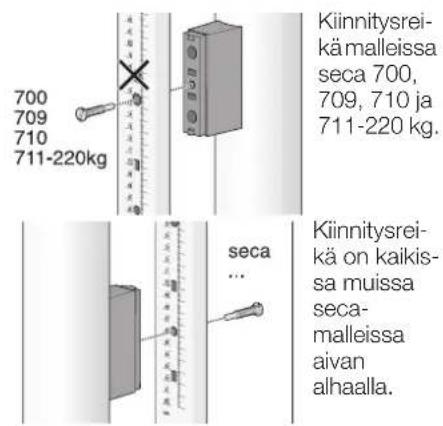

1. Ruuvaa mittasaiva valikappaleeseen. Mittauskieleke ja astekko osoittavat malleissa seca 709, 710, 709f ja 710f punnitustasosta poispain ja kaikissa muissa malleissa punnitustasoon pain.

Mittasauva Mittasauva takana edessä

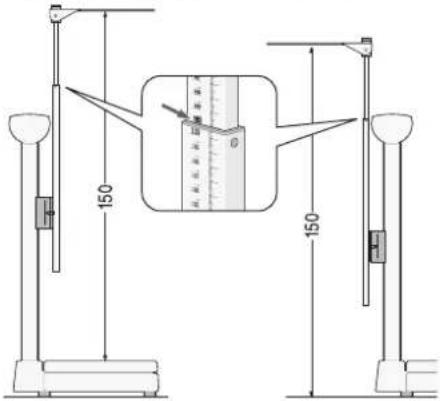

1. Sääda päänrajoitin jollekin korkeudelle, esim. 150 cm.

1. Mittaa jotain toista mittasauvaa kayttäen etaisyys punnitustasolta (mallit 704, 709, 710, 709f, 710f, 799: lattiasta) paanrajoittimeen asti ja pane erotus muistiin.

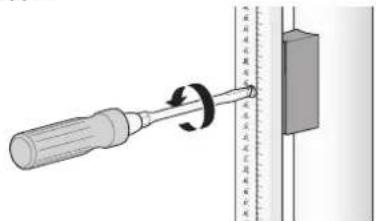

1. Löysä hieman mittasauvan ruuvia, siirä kiskoa ja mittasauvaa tilanteen mukaan joko ylos- tai alaspain ja kirista jalleen ruuvi.

1. Tarkista korkeus uudelleen ja korjaa tarvittaessa.

Talla tavoin mittasauvan on myos helppo saataa uudelleen, jos vaakaa on likutetu ja sen asentoa mutettu saadettavilla jaloilla.

Ohje: Mittasauvan hienosaatoa varten on ehodtomasti mitattava lattian/punnitustason ja paavasteeseen etaisys. Ala mittaa etaisytt laattiasta/punnitastasosta steikon vastaavaan korkeuteen. Asteikkoa on siirretty muutaman sentin verran, jotta mittauslukeman ja paavasteen valinen korkeusero kompensoituu.

7.Kun olet kiinnittanytmittasauvan valikappaleen vaa'an pylvaa-seen ja saatanyt sen,liimaa toimitukseensisaltyva tarra "Calibration Seal"valikappaleeseen edella olevassa kuvassanakyvallatavalla.

Käytto

Nain mittaat oikein...

1. Lukitse mittauskieleke mittausta varten vaakasuoraan asentoon.

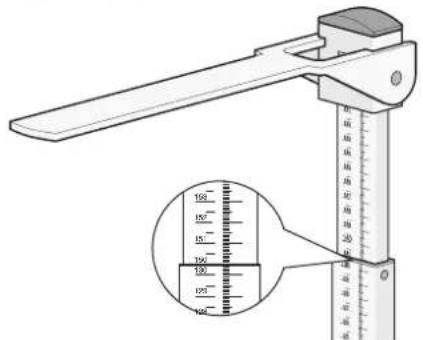

2. Työnnä mittauskielekettä mitattavan henkilön pituuden mukaan ylöspän. Kun mitattava pituus on 130,5 cm - 200 cm (51.3 inch - 78.7 inch):

Pituus- merkki (1)

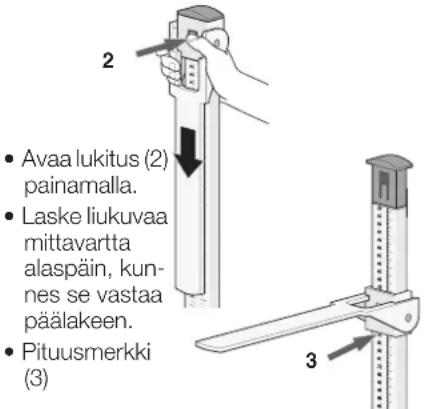

Kun mitattava pituus on alle 130,5 cm (51.3 inch):

1. Mitattava henkilö asettuu mittauskielekeen alle. Selan ja paan taytyy olla suorassa.
2. Mittauskieleke työnnetaän paata vsten,niin etta kieleke on kiinni pässä taitumatta.
3. Pituus luetaan pituusmerkista. Edellma mainittuja vaiheita noudattamalla saavutetaan paremm ± 5 mm:n tarkkuus.

Puhdistus

Puhdista mittasauva tarvittaessa talouspesuaineella tai tavanomaisella desinfointiaeella. Noudata valmistajan antamia ohjeita.

Tekniset tiedot

Mittausalue: 60-200 cm / 24-78 tuumaa

Jako: 1mm /1/8 tuumaa
Tarkkuus parempi kuin ± 5 mm
Mitat (L x K x S): 55 x 784 x 34 mm

Omapaino: n.700 g
Lampotila-alue: +10 °C - +40 °C
Läaketietellinen
tuote direktivin

93/42/ETY mukaan: Luokka I mittaustoiminnolla

Jatteiden havitys

Jos mittasauvaa ei voida ena kayttta, paikallisetta jatehuoltolikkeeltaaat oheet, kuinka mittasauvaa havitetaan asianmukai-sesti.

Takuu

Myonnämme puutteista, jotka johtuvat materiaali- tai valmistusvirheista, kahden vuoden takuun toimitusajankohdasta alkaen. Kaikki likkuvat osat, kuten esim. paristot, sahkjojhodot, verkkolaitteet, akut jne., eivat kuulu takuun pirin. Takuun pirin kuuluvat puutteet poistetaan asiakkaalle makstutta esitettaessa ostukuitti. Muita vaatimuksa ei ole mahdolsta ottaa huomion. Edestakaisesta kuljetuksesta syntyvat kulut menevat asiakkaan laskuun, jos laite on muulla kuin asiakkaan paikkakunnalla. Kuljetusvahingoista voidaan esittt a korvausvaatimuksa vain, kun kuljetukseen on kayetty kokonaissta alkuperaispakkausta ja tavara on varmistettu ja kiinitetyt pakkaukeen samalla tavalla kuin alkuperaisessa toimitukssasa. Kaikki pakkausosat tulee sailytttaa talellata systa

Takuu ei ole voimassa, jos laitteen avaa henkilö, jota seca ei ole nimenomaisesti valtuuttanut tahan.

Ulkomailla olevia asiakkaita pyydämme kaantymaan takuutapauksessa suoraan kysisen maan mynttilikkeen puolen.

Vaatimuksenmukaisuusvakuutus
