BEDIENUNGSANLEITUNG 220 SECA

Herzlichen Glückwunsch!

Mit dem Messstab seca 220 haben Sie ein prazises und gleichzeitig robustes Längenmessgerät für Kinder und Erwachsene erworbEN.

Er ist aus stabilem und pflegeleichtem Aluprofil gefertigt. Die Messschieberzunge ist aus Kunststoff gefertigt und ist klappbar.

Der Messstab seca 220 dient zur Längenmessung und damit der Beurteilung des Gesundheitszustandes von Patienten sowie der Erkennung und Überwachung krankhafter Ernährungs- oder anderer physiologischer Störungen.

Er wird mit dem mitgelieferten Montagematerial an der Säule von seca-Säulenwaagen befestigt.

Der Messstab dient so, im Verbund mit einer Waage, als komplette Mess-und Wiegestation.

Zum Einsatz kommt der Messstab seca 220 mit einer seca-Säulenwaage hauptsächlich in Krankenhäusern, Arztpraxen und stationären Mess-und Pflegeeinrichtungen.

Sicherheit

Bevor Sie den neuen Messstab benutzen,
nehmen Sie sichitte ein weniger Zeit,um die
folgenden Sicherheitshinweise zu lessen.

• Beachten Sie die Hinweise in der Gebrauchsanweisung.
• Befestigen Sie den Messstab nur an seca-Säulenwaagen.

Modell 220

• Verwenden Sie das mitgelieferte Montagematerial.
• Achten Sie bei der Montage auf den feste Stien Sitz der Schrauben und die korrekte Montage (s.Kapitel Montageanweisung).
• Klappen Sie nach der Längenmessung die Messschieberzunge herunter,damit keine Verletzungsgefahr besteht.

Montageanweisung

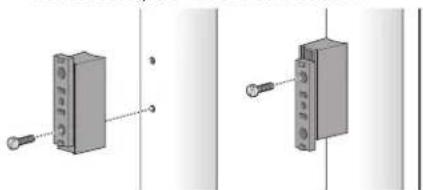

1. Den Abstandshalter mit zwei Schrauben an die Rückseite (Modelle 700/711/712: Vorderseite) der Saule schrauben.

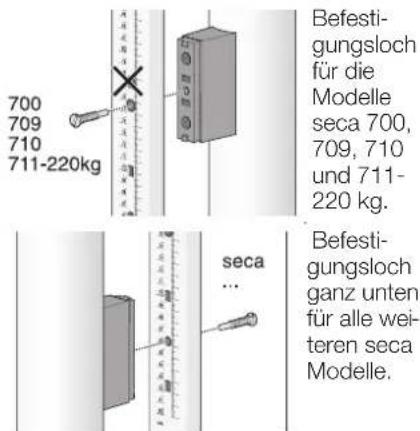

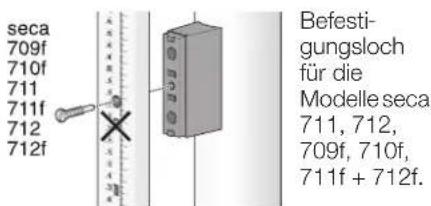

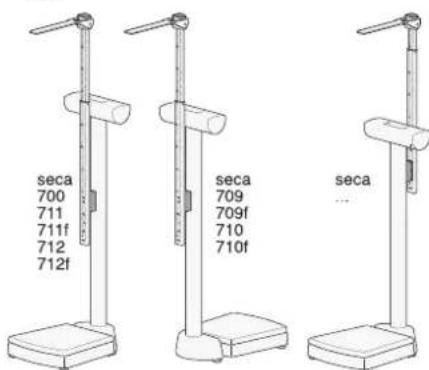

1. Schrauben Sie den Messstab auf den Abstandshalter. Die Messzunge und Skala zeigen bei den Modellen seca 709, 710, 709f und 710f von der Wiegeplattform weg und bei allen anderen Modellen zur Wiegeplattform hin.

Messstab Messstab hinten

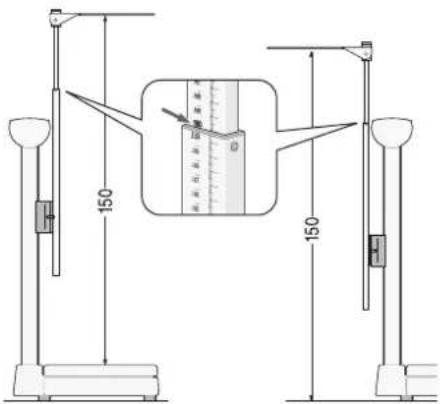

1. Kopfanschlag auf einen Wert, z.B. 150 cm einstellen.

1. Mit einem anderen Messstab den Abstand von der Plattform (Modelle 704, 709, 710, 709f, 710f, 799: vom Boden) bis zum Kopfanschlag messen und Differenz merken.

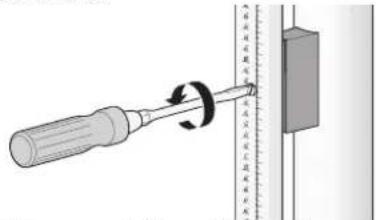

1. Die Schraube am Messstab etwas lösen, den Schlitten mit Messstab entsprechend der Differenz nach oben oder nach unten verschiben und wieder festschrauben.

1. Höhe erneut überprüfen und gegeben falls korrigieren.

Auf diese Weise kann der Messstab auch leicht neu justiert werden, wenn die Waage bewegt und mit den verstelltaren Fuen neu ausgerichtet wurde.

Hinweis:

Zur Feinjustierung des Messstabes müssen Sie unbedingt vom Boden/Plattform bis zum Kopfanschlag messen. Messen Sie nicht vom Boden/Plattform bis zur entsprechenden Höhe auf der Skala. Die Skala ist um eine Zentimeter verschoben, um den Hohenunterschied zwischen Ablesepunkt und Kopfanschlag auszugleichen.

1. Wenn Sie den Abstandshalter für den Messstab an der Waagensäule festgeschraubt und ausgerichtet haben, kleben

Sie den mitgelieferten Aufkleber „Calibration Seal" auf den Abstandshalter, wie im Bild oben dargestellt.

Bedienung

So messe ich richtig...

1. Messzunge für Messung in waagerechter Position einrasten.
2. Messzunge entsprechend der Grübe der zu messenden Person nach oben schieren.

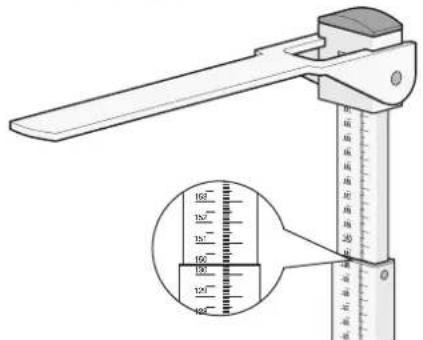

Für Messungen von 130,5 cm bis 200 cm (von 51.3 inch bis 78.7 inch):

• Ablesemarke bei (1)

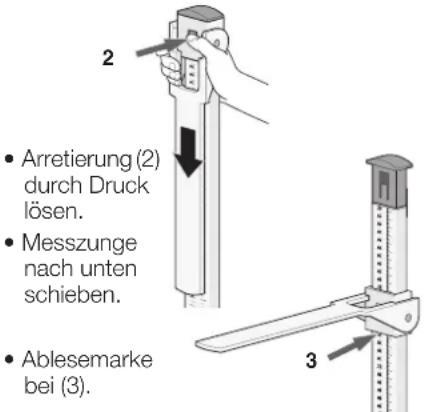

Für Messungen unter 130,5 cm (51.3 inch):

1. Die zu messende Person stellt sich unter die Messzunge. Rücken und Kopf mussen gerade ausgerichtet sein.
2. Der Messschieber wird auf den Kopf geschoben, so dass die Messzunge aufliegt, ohne dass sie durchbiedgt.
3. Ablesen der Körperlänge an der Absemarke. Bei Einhaltung der oben genannten Schritte wird eine Genauigkeit better ± 5mm erreicht.

Reinigung

Reinigen Sie den Messstab nach Bedarf mit einem Haushaltsreiniger oder handelsüblichen Desinfektionsmittel. Beachten Sie die Hinweise des Herstellers.

Modell 2205

Technische Daten

Messbereich: 60-200 cm / 24-78 inch

Teilung: 1mm / 1/8 inch
Genaigung better als ± 5 mm
Abmessungen

(BxHxT):55×784×34mm

Eigengewicht: ca. 700 g

Temperaturbereich: +10°C bis +40°C

Medizinprodukt

nach Richtlinie

93/42/EWG: Klasse I mit

Messfunktion

Entsorgung

Sollte der Messstab nicht mehr benutzt werden konnen, gibt Ihnen der zuständige Müllbeseitigungsverband gem Auskunft über notwendige Maßnahmen zur fachgerechten Entsorgung.

Gewährleistung

Für Mängel, die auf Material- oder Fabrikationsfehler zurückzuführen sind, gilt eine zweijährige Gewährleistungsfrist ab Lieferung. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc., sind hiervon ausgenommen. Mängel, die unter die Gewährleistung fallen, werden für den Kunden gegen Vorlage der Kaufquittung kostenlos behoben. Weitere Ansprüche konnen nicht berücksichtigt werden. Kosten für Hin- und Rücktransporte gehen zu Lasten des Kunden, wenn sich das Gerät an einem anderen Ort als dem Sitz des Kunden befindet. Bei Transportschäden konnen Gewährleistungsansprüche nur geltend gemacht werden, wenn für Transporte die komplette Originalverpackung verwendet und die Ware darin gemäß dem originalverpackten Zustand geschichert und befestigt wurde. Bewahren Sie daher alle Verpackungsteile auf.

Es besteht keine Gewährleistung, wenn das Gerät durch Personen geöffnet wird, die hierzu nicht ausdrücklich von seca autorisiert worden sind.

Kunden im Ausland bitten wir, sich im Gewährleistungsfall direkt an den Verkauf des jeweiligen Landes zu wenden.
