Technische Merkmale	Maximale Kapazität: 200 kg, Genauigkeit: 100 g, Abmessungen: 350 x 350 x 60 mm, Stromversorgung: Batterien
Verwendung	Entwickelt für den medizinischen und professionellen Gebrauch, ideal zum Wiegen von Patienten in Krankenhäusern oder Kliniken.
Wartung und Reparatur	Mit einem weichen Tuch reinigen, abrasive Produkte vermeiden. Den Zustand der Batterien regelmäßig überprüfen.
Sicherheit	Maximale Kapazität nicht überschreiten, auf einer ebenen und stabilen Fläche verwenden, um Stürze zu vermeiden.
Allgemeine Informationen	2 Jahre Garantie, entspricht den geltenden Sicherheitsnormen, leichtes Gewicht für einfachen Transport.

Häufig gestellte Fragen - 703 SECA

Wie kalibriert man die SECA 703 Waage?

Um die SECA 703 Waage zu kalibrieren, stellen Sie sicher, dass sie auf einer ebenen und stabilen Fläche steht. Drücken Sie den Ein-/Ausschalter und warten Sie, bis die Anzeige stabil ist. Drücken Sie dann die Taste "CAL", um in den Kalibrierungsmodus zu wechseln. Folgen Sie den angezeigten Anweisungen, um ein geeignetes Eichgewicht zu verwenden.

Warum zeigt meine SECA 703 Waage eine Fehlermeldung an?

Eine Fehlermeldung kann aus verschiedenen Gründen angezeigt werden, z. B. wenn die Waage auf einer unebenen Fläche steht, überlastet ist oder eine Kalibrierung benötigt. Stellen Sie sicher, dass die Fläche eben und stabil ist, und überprüfen Sie das maximale Gewicht.

Wie wechselt man die Batterien der SECA 703 Waage?

Um die Batterien zu wechseln, drehen Sie die Waage um und suchen Sie das Batteriefach. Öffnen Sie es und ersetzen Sie die alten Batterien durch neue, wobei Sie die angegebene Polarität beachten. Schließen Sie das Fach und schalten Sie die Waage ein.

Die SECA 703 Waage lässt sich nicht einschalten, was tun?

Wenn sich die Waage nicht einschalten lässt, überprüfen Sie zunächst, ob die Batterien richtig eingelegt sind und nicht entladen sind. Wenn die Batterien in Ordnung sind und die Waage immer noch nicht angeht, wenden Sie sich an den Kundendienst, um Hilfe zu erhalten.

Wie reinige ich meine SECA 703 Waage?

Reinigen Sie die Waage mit einem weichen, feuchten Tuch. Vermeiden Sie aggressive chemische Produkte, die die Oberfläche beschädigen könnten. Stellen Sie sicher, dass die Waage ausgeschaltet ist, bevor Sie sie reinigen.

Welche Maßeinheiten können mit der SECA 703 Waage verwendet werden?

Die SECA 703 Waage kann zur Gewichtsmessung in Kilogramm (kg) oder Pfund (lbs) verwendet werden. Sie können die Maßeinheit durch Drücken der entsprechenden Taste am Bedienfeld ändern.

Ist die SECA 703 Waage für den medizinischen Gebrauch geeignet?

Ja, die SECA 703 Waage ist für den medizinischen Gebrauch konzipiert und entspricht den erforderlichen Genauigkeitsstandards für Gesundheitsumgebungen.

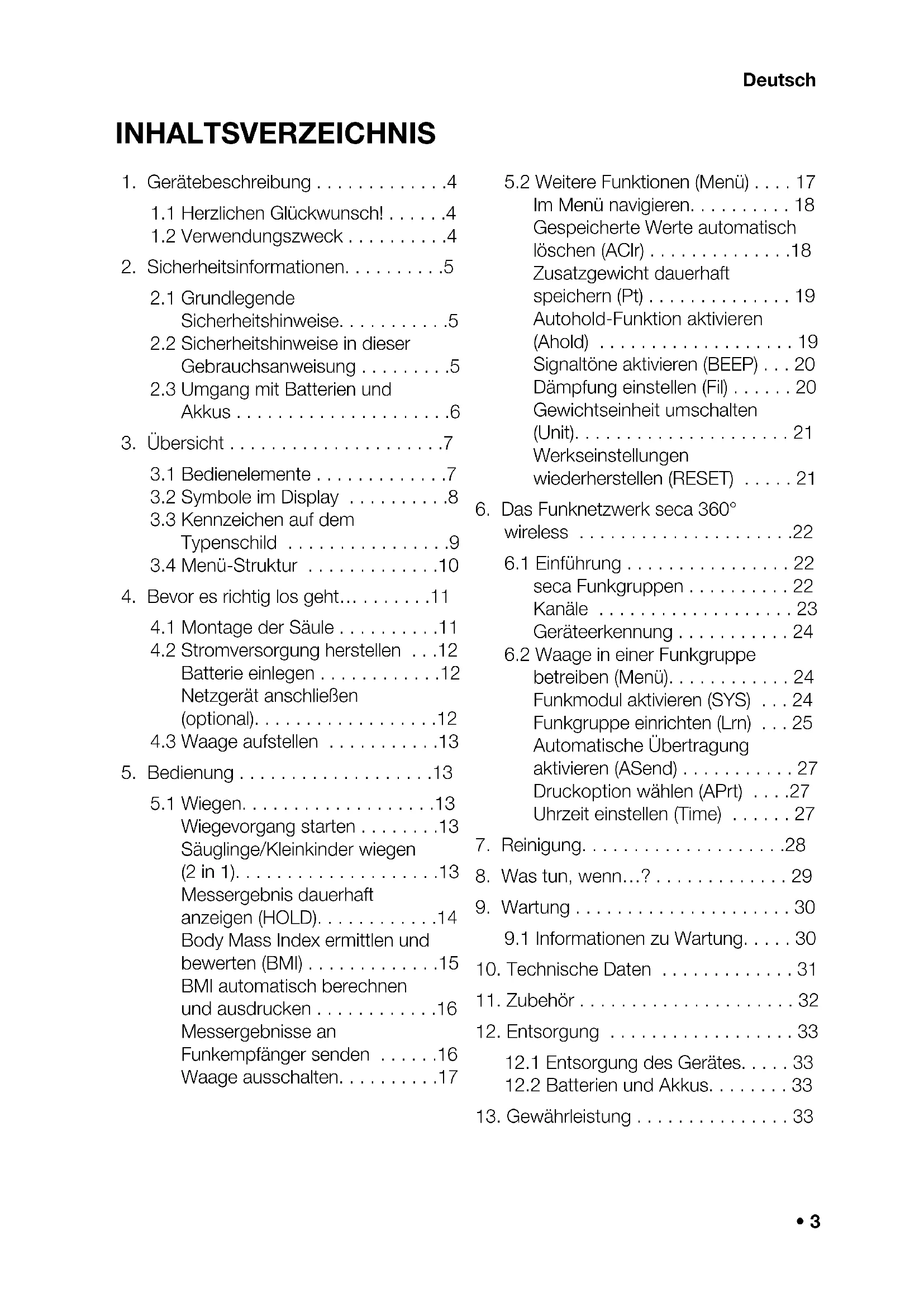

BEDIENUNGSANLEITUNG 703 SECA

1. Gerätebeschreibung 4

1.1 Herzlichen Glückwunsch! . . . . .4
1.2 Verwendungszweck 4

1. Sicherheitsinformationen. 5

2.1 Grundlegende Sicherheitshinweise. 5
2.2 Sicherheitshinweise in dieser Gebrauchsanweisung .5
2.3 Umgang mit Batterien und Akkus .6

1. Übersicht 7

3.1 Bedienelemente .7
3.2 Symbole im Display 8
3.3 Kennzeichen auf dem Typenschild .9
3.4 Menu-Struktur 10

1. Bevor es richtig los goht....11

4.1 Montage der Säule 11
4.2 Stromversorgung herstellen .12 Batterie einlagen .12 Netzgerät anschließen (optional).12
4.3 Waage aufstellen 13

1. Bedienung 13

5.1 Wiegen. 13
Wiegevorgang starten .13
Sauglinge/Kleinkinder wiegen (2 in 1). 13
Messergebnis dauerhaft
anzeigen (HOLD). 14
Body Mass Index ermittlen und bewerten (BMI) 15
BMI automatisch berechnen und ausdrucken 16
Messerergebnisse an Funkempfänger senden 16
Waage ausschalten. 17

5.2 Weitere Funktionen (Menu) 17

Im Menu navigieren. 18
Gespeicherte Werte automatisch loschen (AClr) 18
Zusatzgewicht dauerhaft speichern (Pt) 19
Automhold-Funktion aktivieren (Ahold) 19
Signtõne aktivieren (BEEP) . . . 20
Dampfung einstellen (Fil) 20
Gewichtseinheitumschalten (Unit). 21
Werkseinstellungen
wiederherstellen (RESET) 21

1. Das Funknetzwerk seca 360^ wireless 22

6.1 Einführung 22
seca Funkgruppen 22
Kanale 23
Geräteerkennung 24
6.2 Waage in einer Funkgruppe betreiben (Menu). 24
Funkmodul aktivieren (SYS) . . . 24
Funkgruppe einrichten (Lrn) 25
Automatische Übertragung aktivieren (ASend) 27
Druckoption wahlen (APrt) . . .27
Uhrzeit einstellen (Time) 27

1. Reinigung. 28
2. Was tun, wenn...? 29
   9.Wartung 30

9.1 Informationen zu Wartung. 30

1. Technische Daten 31
   11.Zubehor 32
2. Entsorgung 33

12.1 Entsorgung des Gerätes. 33
12.2 Batterien und Akkus. 33

13.Gewährleistung 33

1. GERÄTEBESCHREIBUNG

1.1 Herzlichen Glückwunsch!

Mit der elektronischen Personenwaage seca 703 haben Sie ein hochprézises und gleichzeitig robustes Gerät erworbEN.

Seit über 170 Jahren stellt seca seine Erfahrung in den Dienst der Gesundheit und setzt als Marktführer in vielen Ländern der Welt mit innovativen Entwicklungen für das Wiegen und Messen immer neue Maßstäbe.

1.2 Verwendungszweck

Die elektronische Personenwaage seca 703 kommt entsprechend den nationalen Vorschriften hauptsächlich in Krankenhäusern, Arztpraxen und stationären Pflegeinrichtungen zum Einsatz.

Bei einigen Varianten dieser Waage kann die Gewichts-anzeige zwischen Kilogramm (kg), Pounds (lbs) und Stones (sts) umgeschaltet werden. Das Gewicht wird innerhalb weniger Sekunden ermittelt.

Neben der konventionellen Bestimmung des Gewichtes bietet die seca 703 eine Funktion zur Ermittlung des Body-Mass-Indexes. Hierzu wird mittels der Tastatur die Körpergröbe eingegeben und automatisch der zum Gewichtswert gehörende Body-Mass-Index errechnet.

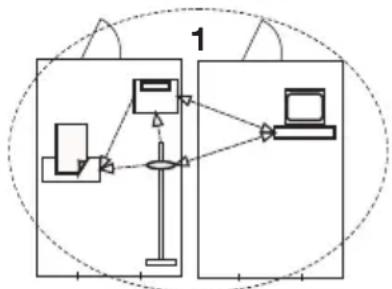

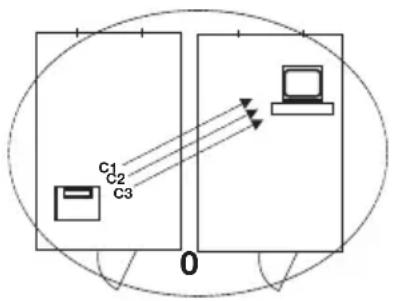

Über das Funknetzwerk seca 360^ wireless konnen Messergebnisse drahtlos an einen seca Funkdrucker oder an einen mit der Software seca analytics 105 und dem seca 360^ wireless USB adapter 456 ausgestatteten PC übertragen werden.

Die seca 703 ist auf Rollen verfahren bar und aufgrund des geringen Stromverbrauches mit einem Batteriesatz über lange Zeit mobil einsetzbar.

2. SICHERHEITSINFORMATIONEN

2.1 Grundlegende Sicherheitshinweise

• Beachten Sie die Hinweise in dieser Gebrauchsanweisung.
• Bewahren Sie die Gebrauchsanweisung und die darin enthaltene Konformitätserklärung sorgfältig auf.
• Stellen Sie sicher, dass die Waage einen sicheren Stand auf einem geraden ebenen Untergrund hat.
• Lassen Sie die Waage nicht fallen. Setzen Sie die Waage keinen heftigen Stößen aus.
• Wenn Sie die Waage mit einem Netzteil betreiben, verlegen Sie das Netzkabel so, dass keine Stolpergefahr entsteht.
• Lassen Sie regelmäßig Wartungen durchführten siehe "Wartung" auf Seite 30.
• Lassen Sie Wartungen und Reparaturen ausschließlich von einem autorisierten Servicepartner durchführren. Den Servicepartner in Ihrer Höhe finden Sie unter www.seca.com oder halten Sie eine email an [e-mail].
• Verwenden Sie ausschließlich Original seca-Zubehör und -Ersatzteile. Andernfalls gewährt seca keinerlei Garantie.
• Halten Sie mit HF-Geräten wie z.B. Mobiltelefonen einen Mindestabstand von ca. 1 Meter ein, um Fehlmessungen oder Störungen bei der Funkübertragung zu ve meiden.

2.2 Sicherheitshinweise in dieser Gebrauchsanweisung

GEFAHR!

Kennzeichnet eine außergewöhnlich große GefahrensITUation. Wenn Sie diesen Hinweis nicht beachten, wird es zu schweren irreversiblen oder tändlichen Verletzungen kommt.

WARNING!

Kennzeichnet eine außergewöhnlich große GefahrensITUation. Wenn Sie diesen Hinweis nicht beachten, kann es zu schweren irreversiblen oder tändlichen Verletzungen kommt.

VORSICHT!

Kennzeichnet eine GefahrensITUation. Wenn Sie diesen Hinweis nicht beachten, kann es zu leichten bis mittleren Verletzungen kommt.

ACHTUNG!

Kennzeichnet eine mögliche Fehlbedienung des Gerätes. Wenn Sie diesen Hinweis nicht beachten, kann es zu Geräteschäden oder zu falschen Messergebnissen kommt.

HINWEIS:

Enthält zusätzliche Informationen zur Anwendung desses Gerätes.

2.3 Umgang mit Batterien und Akkus

Dieses Gerät wird mit 6 Mignon-Batterien, Typ AA ausgeliefert. Diese Batterietyp ist nicht wiederaufladbar. Beachten Sie folgende Sicherheitshinweise.

WARNING!

Personenschäden durch unsachgemäße Handhabung

Batterien enthalten Schadstoffe, die bei unsachgemäßer Handhabung explosionsartig freigesetzt werden können.

• Versuchen Sie nicht, Batterien wieder aufzuladen.
• Erhitzen Sie Batterien/Akkus nicht.
• Verbrennen Sie Batterien/Akkus nicht.
• Wenn Säre ausgelaufen ist, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spulen Sie betroffene Stellen mit reichlich klarem Wasser unduchen Sie umgehend einen Arzt auf.

ACHTUNG!

Geräteschäden und Fehlfunktion durch unsachgemäß Handhabung

• Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp siehe "Batterie einlagen" auf Seite 12.
  Tauschen Sie stets alle Batterien/Akkus gleichzeitig aus.
• SchlieBen Sie Batterien/Akkus nicht kurz.
  Wird das Gerät längerere Zeit nicht verwendet, entnehmer Sie die Batterien/Akkus. So kann keine Säure in das Gerät laufen.

3. ÜBERSICHT

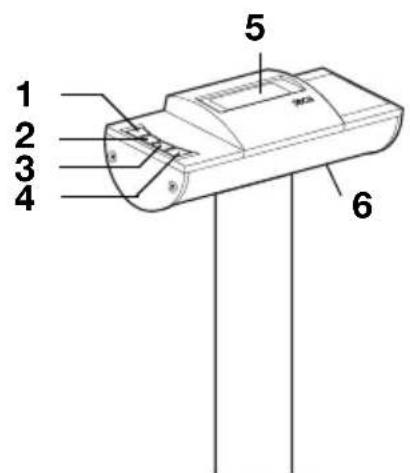

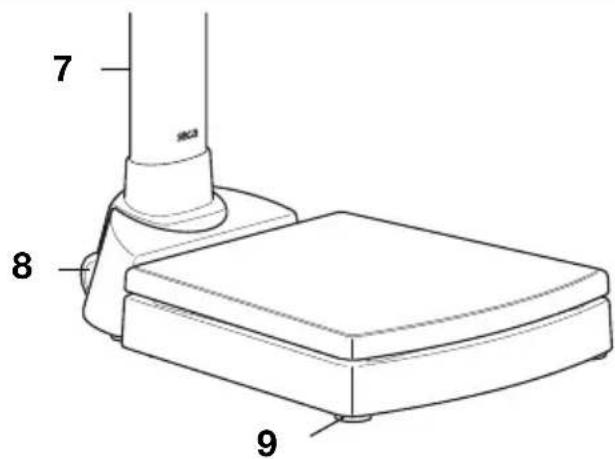

3.1 Bedienelemente

Nr. Bedienelement Funktion
1		Ein- und Ausschalten der Waage
2		Pfeil-Taste • Während des Wiegens: - Kurzes Drücken: Hold-Funktion aktivieren - Langes Drücken: 2 in 1-Funktion aktivieren • Im Menu: - Untermenü auswähen, Menüpunkt auswähen - Wert erhöhen
3		Pfeil-Taste • Während des Wiegens: - Kurzes Drücken: BMI-Funktion aktivieren - Langes Drücken: Menu aufrufen • Im Menü: - Untermenü auswahlen, Menüpunkt auswahlen - Wert verringn
4		Enter-Taste • Während des Wiegens (wenn Funknetzwerk eingerichtet): - Kurzes Drücken: Messergebnis an empfangsbereite Geräte (PC mit USB-Funkmodul) senden - Langes Drücken: Messergebnis ausdrucken (Funkdrucker) • Im Menü: - Ausgewählten Menüpunkt bestätigten - Eingestelltten Wert speichern
5	Display	Anzeigeelement für Messergebnisse und zur Konfiguration des Gerätes
6	Batteriefach Aufnahme für 6 Mignon-Batterien, Typ AA, 1,5 Volt
7	Netzanschluss Dient zum Anschluss eines optional erhältlichen Netz-gerätes
8	Transportrollen Auf diesen Rollen kann die Waage verfahren werden
9	Fußschraube 4 Stück, dienen zum genauen Ausrichten

3.2 Symbole im Display

A B C

kg

	Symbol Bedeutung
A		Batterien sind schwach
B		Betrieb mit Netzgerät
C		Nicht eichfähige Funktion aktiv

3.3 Kennzeichen auf dem Typenschild

Text/Symbol Bedeutung
Modell Modellnummer
Type Typenbezeichnung
Ser. No. Serienr ummer
图	Gebrauchsanweisung beachten
大	Elektromedizinisches Gerät, Typ B
□	Schutzisoliertes Gerät, Schutzklasse II
FCC ID	Für USA: Zulassungsnummer des Gerätes bei der US Behörde Federal Communications Commission FCC
IC	Für Kanada: Zulassungsnummer des Gerätes bei der Behörde Industry Canada
CE 0123	Gerät ist konform mit Normen und Richtlinien der EG.
FC	Symbol der FCC (USA)
+ - -	Gerät nur mit Gleichstrom betreiben
	Gerät nicht im Hausmüll entsorgen

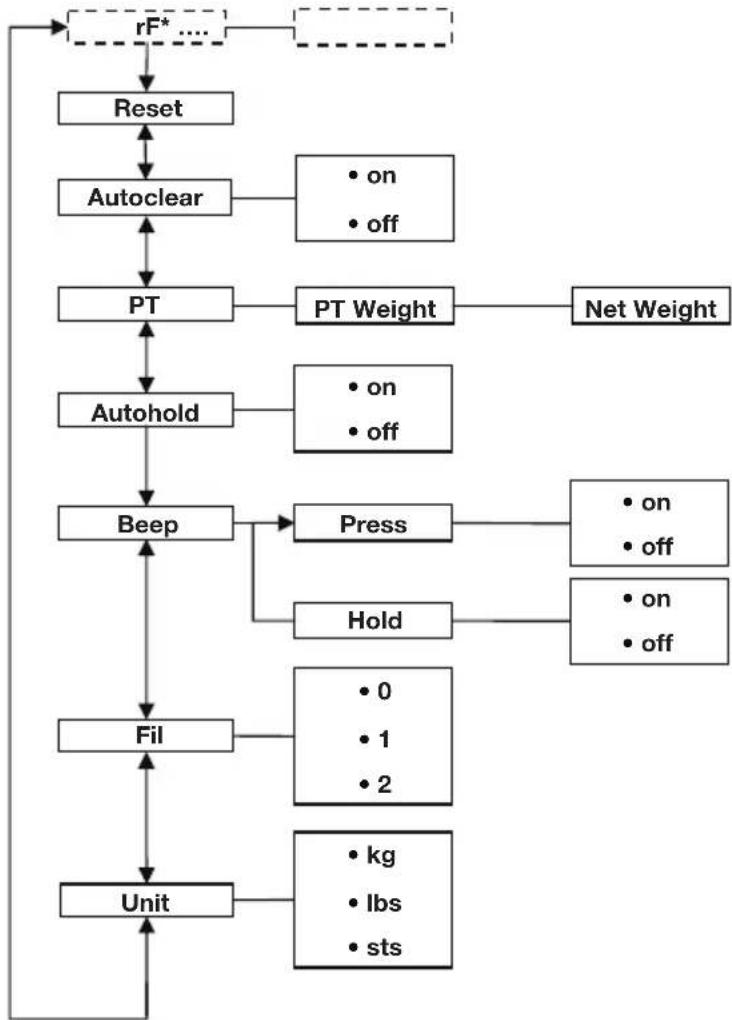

3.4 Menu-Struktur

Im Menu des Gerätes stehen Ohnen weitere Funktionen zur Verfügung. So können Sie das Gerät optimal für ihre Nutzungsbedingungen konfigurieren (Details ab Seite 17).

4. BEVOR ES RICTIG LOS GEHT…

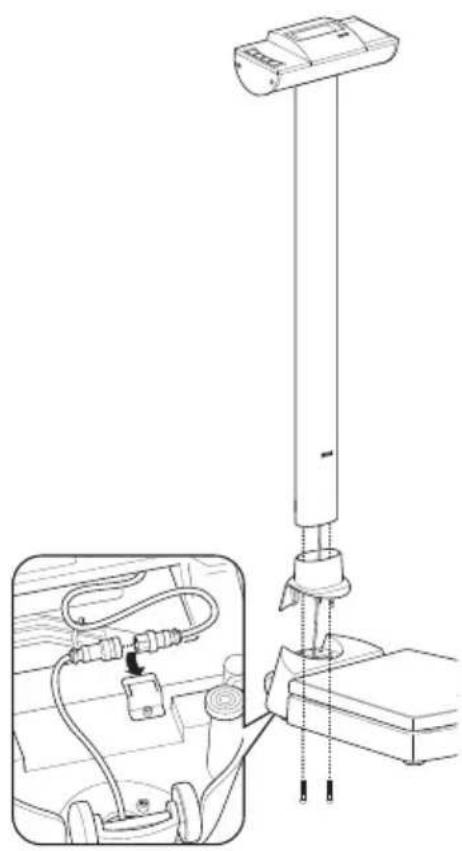

4.1 Montage der Säule

Die Säule mit der LCD-Anzeige kann in zwei Positionen montiert werden. Dadurch legen Sie fest, in welche Richtung die Anzeige lesbar ist - zur Standfläche hin oder gegenüber.

1. Stecken Sie die Säulenblende auf die Säule.
2. Setzen Sie die Säule in der gewünschten Richtung in die Aussparung.
3. Verschrauben Sie die Säule von unter mit der Wageplattform.
   Legen Sie eventuell die Waage vorsichtig auf die Seite, um die Schrauben festzuziehen.
4. Verbinden Sie, wie in der Abbildung gezeigt, die Stecker des Anzeigenkabels auf der Unterseite der Wägeplattform.

ACHTUNG!

Fehlfunktion durch Montagefehler

Wenn die Kabel so montiert werden, dass sie unter Spannung stehen, z.B. wenn Sie stark gebogen oder Stecker abgeknicht sind, kann es zu fehlerhaften Anzeigen und zum Ausfall des Displays kommt.

• Verlegen Sie alle Kabel so, dass sie nicht zu stark gebogen sind und dass Stecker nicht abgeknicht werden.

• Sorgen Sie für Zugentlastung, indem Sie alle Kabel in den entsprechenden Halterungen verlegen.

• Befestigen Sie die Kabel in den entsprechenden Halterungen.

• Stellen Sie anschließend die Waage wieder aufrecht hin.
• Schieber Ben Sie die Säulenblende ganz herunter, bis sie auf der Wageplattform einrastet.

4.2 Stromversorgung herstellen

Die Stromversorgung der Waage erfolgt mit Batterien oder mit einem als Zubehör erhältlichen Netzgerät.

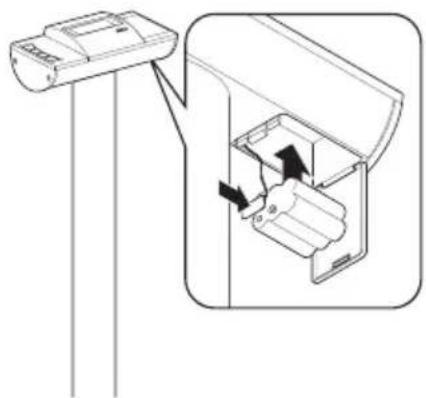

Batterie einlagen Sie benötigen 6 Mignon-Batterien, Typ AA, 1,5 Volt (im Lieferumfang enthalten).

1. Drücken Sie auf den Verschluss des Batteriefaches.
2. Klappen Sie den Deckel des Batteriefaches herunter.
3. Nehmen Sie die Batterie-Halterung hereus.
4. Legen Sie die Batterien in die Halterung.

HINWEIS:

Achten Sie auf die korrekte Polung der Batterien (Markierungen in der Batteriehalterung). Sollte die Anzeige bAtc im Display erschinen, haben Sie eine der Batterien verkehrt herum eingelegt oder die Batterien sind leer.

1. Legen Sie die Halterung mit den Batterien in das Batteriefach.
2. Schließen Sie das Batteriefach.

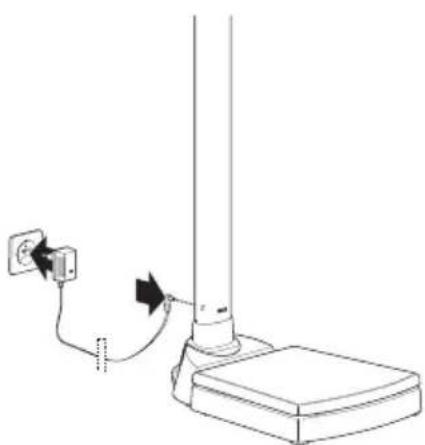

Netzgerät anschlieBen (optional)

Die Waage kann mit einem als Zubehör erhältlichen Netzgerät betrieben werden.

WARNING!

Personen- und Geräteschäden durch falsche Netzgeräte

Handelsübliche Netzgeräte können eine höhere Spannung liefern, als auf ihren angegeben ist. Die Waage kann überhitzen, in Brand geraten, schmelzen oder kurzgeschlossen werden.

• Verwenden Sie ausschließlich original seca Steckernetzgeräte mit 9V oder geregelter 12 Volt Ausgangsspannung.

• Stecken Sie den für ihre Stromversorgung notwendigen Netzstecker auf das Netzgerät.

• Stecken Sie den Gerätestecker des Netzgerätes in die Anschlussbuchse der Waage.
• Stecken Sie das Netzgerät in eine Netzsteckdose.

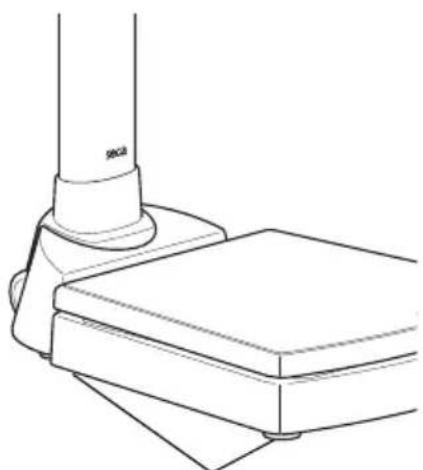

4.3 Waage aufstellen

FuBschrauben

ACHTUNG!

Fehlmessung durch Kraftnebenschluss

Wenn die Waage mit dem Gehäuse aufliegt, z.B auf einem Handtuch, wird das Gewicht nicht korrekt gemessen.

• Stellen Sie die Waage so auf, dass sie ausschließlich mit den Fußschrauben Bodenkontakt hat.

• Stellen Sie die Waage auf einen festen, ebenen Untergrund.

• Richten Sie die Waage durch Drehen der Fußschrauben aus.

5. BEDIENUNG

5.1 Wiegen

Wiegevorgang starten 1. Stellen Sie sicher, dass die Waage unbelastet ist.

1. Drucken Sie die Start-Taste.
   In der Anzeige erscheint SECR, dann werden alle Elemente des Displays kurz angezeigt.
   Die Waage ist betriebsbereit, wenn die Anzeige 000 im Display erscheint.
   Wird die Waage mit einem Netzgerät betrieben, erscheint das Symbol in der Anzeige.

1. Betreten Sie die Waage und bleiben Sie ruhig stehen.

2. Lesen Sie das Messergebnis ab.

Sauglinge/Kleinkinder wiegen (2 in 1)

Mit Hilfe der 2 in 1-Funktion konnen Sie das Gewicht von Säuglingen und Kleinkindern ermitteltn. Dazu wird das Kind während des Wiegens von einem Erwachsenen auf dem Arm gehalten. Gehen Sie folgendermaßen vor:

1. Stellen Sie sicher, dass die Waage unbelastet ist.
2. Bitten Sie den Erwachsenen, sich auf die Waage zu stellen.

1. Lesen Sie das Messergebnis ab.
2. Halten Sie die Pfeil-Taste (hold/2 in 1) gedrückt, bis die Meldung NET im Display erscheint. Das Gewicht wird gespeichert. 000 erscheint im Display.

ACHTUNG!

Fehlmessung durch wechselndes Ausgangsgewicht

Wenn das Wiegen des Kindes mit einem anderen Ausgangsgewicht durchgefuhrt wird, kann das Gewicht des Kindes nicht korrekt ermittelt werden.

• Stellen Sie sicher, dass das Wiegen des Kindes immer mit dem Erwachsenenstattfindet, mit dem das Ausgangsgewicht ermittelt wurde.
• Stellen Sie sicher, dass sich das Gewicht des Erwachsenen nicht ändert, z.B. durch Ablegen eines Kleidungsstückes.

1. Bitten Sie den Erwachsenen, das Kind mit auf die Waage zunehmen.

Das Gewicht des Kindes wird angezeigt.

Das Symbol, das -Symbol sowie die Meldungen „HOLD" und „NET" werden angezeigt.

1. Bitten Sie den Erwachsenen, mit dem Kind die Waage zu verlassen.
2. Um die 2 in 1-Funktion zu deaktivieren, drucken Sie die Pfeil-Taste (hold/2 in 1), bis das Symbol, das Symbol sowie die Meldungen „HOLD" und „NET" nicht mehr angezeigt werden oder schalten Sie die Waage aus.

Messergebinis dauerhaft anzeigen (HOLD)

Wenn Sie die HOLD-Funktion aktivieren, wird der Gewichtswert nach Entlastung der Waage weiterhin angezeigt. So konnen Sie den Patienten versorgen, bevor Sie den Gewichtswert notieren.

1. Stellen Sie sicher, dass die Waage unbelastet ist.
2. Bitten Sie den Patienten, sich auf die Waage zu stellen.

1. Drücken Sie kurz die Pfeil-Taste (hold/2 in 1). Die Anzeige blinkt, bis ein stables Gewicht gemessen wird. Dann wird der Gewichtswert dauerhaft angezeigt. Das Symbol (nicht eichfähige Funktion) und die Meldung „HOLD" werden angezeigt.
2. Um die HOLD-Funktion zu deaktivieren, drucken Sie kurz die Pfeil-Taste (hold/2 in 1). Das Symbol und die Meldung „HOLD" werden nicht mehr angezeigt.

HINWEIS:

Wenn die Autohold-Funktion aktiviert ist, wird der Gewichtswert automatisch dauerhaft angezeigt. siehe "Autohold-Funktion aktivieren (Ahold)" auf Seite 19.

Body Mass Index ermittlen und bewerten (BMI)

Der Body-Mass-Index setzt Körpergroße und Körpergewicht zueinander in Beziehung und ermöglicht dadurch genaure Angaben als z.B. das Idealgewicht nach Broca. Es wird ein Toleranzbereich angegeben, der als gesundheitlich optimal gilt.

1. Stellen Sie sicher, dass die Waage unbelastet ist.
2. Drücken Sie kurz die Pfeil-Taste (bmimenu). Die Meldung "BMI" erscheint. Im Display blinken Pfeile. Die zuletzt eingebene Körpergroße wird angezeigt.
3. Sie können die angezeigte Körpergröbe übernehmen oder mit den Pfeil-Tasten eine andere Körpergröbe einstehen.
4. Bestätigkeiten Sie ihre Einstellung mit der Enter-Taste (send/print).
5. Bitten Sie den Patienten, die Waage zu betreten und ruhig stehen zu bleiben.
6. Lesen Sie den BMI ab und vergleichenihn mit den weiter unter den angegebenen Kategorien.
7. Um die BMI-Funktion zu deaktivieren, drücken Sie kurz die Enter-Taste (send/print).

BMI Bewertung
unter 18,5	Der Patient wiegt zu weniger. Es konnte eine Tendenz zur Magersucht vorliegen. Eine Gewichtszunahme ist empfehlenswert, um Wohlbefinden und Leistungsfähigkeit zu verbesen. Im Zweifelsfalle sollte ein Facharzt konsultiert werden.
zwischen 18,5 und 24,9	Der Patient ist normalgewichtig. Erarf bleiben, wie er ist.
zwischen 25 und 30 (Präadipositas)	Der Patient hat leichtes bis mittleres Übergewicht. Er solte sein Gewicht reduzieren, wenn bereits eine Krankheit vorliegt (z.B. Diabetes, Bluthochdruck, Gicht, Fettstoffwechselstörungen).
über 30	Eine Gewichtsabnahme ist dringend erforderlich. Stoffwechsel, Kreislauf und Knochen werden belastet. Empfohlen ist eine konsequente Diät, viel Bewegung und Verhaltenstraining. Im Zweifelsfalle sollte ein Facharzt konsultiert werden.

BMI automatisch berechnen und ausdrucken

Wenn Sie diese Waage zusammen mit einem Funkdrucker und einem Längenmessstab aus dem seca 360^ wireless System verwenden, können Sie den BMI automatisch berechnen setzen und ausdrucken.

HINWEIS:

Vorraussetzung für diese Funktion ist, dass die Geräte zusammen in einer Funkgruppe angemeldet sind (siehe “Das Funknetzwerk seca 360^ wireless” auf Seite 22).

1. Führer Sie die Wägung durch.
2. Drücken Sie kurz die Enter-Taste (send/print) der Waage.

Der Messwert wird an den Funkdrucker gesendet, aber nicht ausgedrucht.

1. Führer Sie die Längenmessung durch.
2. Drücken Sie lange die Enter-Taste (send/print) des Längenmessstabes.

Der Messwert wird an den Funkdrucker gesendet.

Der BMI wird berechnet.

Länge, Gewicht und BMI werden ausgedruckt.

Messergebnisse an Funkempfänger senden

Wenn die Waage in ein seca 360^ wireless Funknetzwerk integriert ist, können Sie die Messergebnisse per Tastendruck an empfangsbereite Geräte (Funkdrucker, PC mit USB Funkmodul) senden..

Drucken Sie die Enter-Taste (send/print).

• Kurzer Tastendruck : M

empfangsbereiten Geräte senden

• Langer Tastendruck: Messergebnis am

Funkdrucker ausdrucken

Waage ausschalten

Drucken Sie die Start-Taste.

HINWEIS:

Im Batteriebetrieb, schaltet sich die Waage nach kurzer Zeit automatisch aus, wenn sie nicht belastet wird.

5.2 Weitere Funktionen (Menu)

Im Menu der Waage stehen Ohnen weitere Funktionen zur Verfügung. So konnen Sie die Waage optimal für ihre Nutzungsbedinungen konfigurieren.

• Die Beschreibung des Menüpunktes „rF“finden Sie im Abschnitt "Waage in einer Funkgruppe betreiben (Menü)" auf Seite 24.

Im Menu navigieren 1. Schalten Sie die Waage ein.

1. Halten Sie die Pfeil-Taste (bm/i/menu) gedrückt, bis das Menu aufgerufen wird.

Der zuletzt gewählte Menüpunkt erscheint im Display (hier: Autohold „Ahold“).

1. Drücken Sie eine der Pfeil-Tasten so oft, bis der gewünschte Menüpunkt im Display erscheint (hier: Dämpfung „Fil").
2. Bestätigen Sie ihre Auswahl mit der Enter-Taste (send/print).

Die aktuelle Einstellung für den Menüpunkt oder ein Untermenü werden angezeigt (hier Stufe „0").

1. Um die Einstellung zu ändern oder ein anderes Untermenü aufzurufen, drücken Sie eine der Pfeil-Tasten so oft, bis die gewündte Einstellung (hier: Stufe „2") angezeigt wird.
2. Bestätigen Sie die Einstellung mit der Enter-Taste (send/print).

Das Menu wird automatisch verlassen.

1. Um weitere Einstellungen vorzunehmen, rufen Sie das Menu erneut auf und verfahren Sie in der beschriebenen Weise.

HINWEIS:

Wird für ca. 24 Sekunden keine Taste gedrückt, wird das Menu automatisch verlassen.

Gespeicherte Werte automatisch Löschen (AClr)

Um zu vermeiden, dass nicht mehr aktuelle Messergebnisse im Speicher des Gerätes verbleiben und zu einer fehlerhaften BMI-Berechnung führen, können Sie die Waage so einstellen, dass Messergebnisse nach 5 Minuten automatisch gelöscht werden.

HINWEIS:

Bei einigen Modellen ist diese Funktion werkseitig aktiviert. Falls gewünscht, konnen Sie die Funktion deaktivieren.

1. Wahlen Sie im Menu den Punkt „ACIr" aus.
2. Bestätigen Sie die Auswahl.

3. Wahlen Sie die gewünschte Einstellung:

4. On

5. Off

6. Bestätigen Sie die Auswahr.

Das Menu wird automatisch verlassen.

Zusatzgewicht dauerhaft speichern (Pt)

Mit der Pre-Tara Funktion konnen Sie ein Zusammenhang gewicht dauerhaft speichern und automatisch von einem Messergebnis abziehen给你们. Sie konnen zum Beispiel ein Pauschalgewicht für Schuhe und Kleidung speichern, und immer dann vom Messergebnis abziehen给你们, wenn ein Patient vollständig bekleidet gewogen wird.

1. Wahlen Sie im Menu den Punkt „Pt“ aus. Die Meldung „Pt“ erscheint.

1. Bestätigen Sie ihre Auswahr. Im Display blinken Pfeile. Das zuletzt gespeicherte Zusatzgewicht wird angezeigt.
2. Sie können den gespeicherten Wert übernehmen oder mit den Pfeil-Tasten verändern.

HINWEIS:

Wenn Sie den Wert „0“ eingeben, wird die Funktion abgeschaltet. Die Meldung „Pt“ wird nicht mehr im Display angezeigt.

1. Bestätigten Sie ihre Auswahl.
2. Bitten Sie den Patienten sich auf die Waage zu stellen. Das Gewicht des Patienten wird angezeigt. Das gespeicherte Zusatzgewicht wurde automtisch abgezogen.
3. Um die Funktion zu deaktivieren, wahren Sie im Menu erneut den Punkt „Pt" aus.
4. Bestätigen Sie ihre Auswahr. Die Funktion ist deaktiviert. Das Menu wird automatisch verlassen.

Automhold-Funktion aktivieren (Ahold)

Wenn Sie die Autohold-Funktion aktivieren, wird das Messergebnis bei jedem Wiegevorgang nach Entlastung der Waage weiterhin angezeigt. Es ist dann nicht mehr notwendig, bei jedem einzelnen Wiegevorgang die Hold-Funktion manuell zu aktivieren.

HINWEIS:

• Bei einigen Modellen ist diese Funktion werkseitig aktiviert. Falls gewünscht, können Sie die Funktion deaktivieren.

AHOLD

• Unabhängig von der hier gewählten Einstellung, wird in der 2in1-Funktion das Gewicht des Kindes immer per Autohold ermittelt.

On

1. Wahlen Sie im Menu den Punkt „Ahold" aus.
2. Bestätigen Sie die Auswahl.

Die aktuelle Einstellung wird angezeigt.

1. Wahlen Sie die gewünschte Einstellung:

2. On
   -Off

3. Bestätigen Sie ihre Auswahl.

Das Menu wird automatisch verlassen.

Signaltone aktivieren (BEEP)

Sie können einstellen, ob bei jedem Tastendruck und bei Erreichen eines stabilen Gewichtswertes ein Signalton hörbar ist. Letzteres ist für die Funktion Hold/Autohold von Bedeutung.

BEEP

HINWEIS:

Die Funktion „Signalon bei stabilem Gewichtswert" istwerkseitigaktiviert.Falls gewünscht, konnen Sie diese Funktion deaktivieren.

1. Wahlen Sie im Menu den Punkt „BEEP" aus.
2. Bestätigen Sie die Auswahl.

3. Wahlen Sie einen Menüpunkt aus:

4. Press: Signalion bei Tastendruck

5. Hold: Signalion bei stabilem Gewichtswert.

6. Bestätigen Sie ihre Auswahl.

Die aktuelle Einstellung wird angezeigt.

1. Wahlen Sie die gewünschte Einstellung:

2. On

3. Off

4. Bestätigen Sie ihre Auswahl.

Das Menu wird automatisch verlassen.

1. Wenn Sie auch für die zweite Funktion die Signat-tone aktivieren wollen, wiederholen Sie den Vorgang.

Dämpfung einstellen (Fil)

Mit der Dämpfung (Fil = Filter) können Sie Störungen bei der Gewichtsermittlung (z.B. durch Patientenbewegungen) reduzieren.

FIL

1. Wahlen Sie im Menu den Punkt „Fil" aus.

1. Bestätigen Sie die Auswahr. Die aktuelle Einstellung wird angezeigt.

2. Wahlen Sie eine Dämpfungsstufe aus.

3. 0 : geringe Dämpfung

4. 1: mittlere Dämpfung

5. 2: starke Dämpfung

6. Bestätigen Sie die Auswahr. Das Menu wird automatisch verlassen.

Gewichtseinheit umschalten (Unit)

Unlt

9r
Lb5

Bei ungeeichen Waagen können Sie die Einheit (Unit) auswahlen, in der Sie sich das Gewicht anzeigen las-ten都会.

1. Wahlen Sie im Menu den Punkt „Unit" aus.

2. Bestätigen Sie die Auswahr. Die aktuelle Einstellung wird angezeigt. Wahlen Sie die Einheit aus, in der Sie sich das Gewicht anzeigen halten:.

3. Kilogamm (kg)

4. Pounds (Ibs)

5. Stones (sts)

6. Bestätigen Sie die Auswahr. Das Menu wird automatisch verlassen.

Werkseinstellungen wiederherstellen (RESET)

Für folgende Funktionen konnen Sie die Werkseinstellungen wiederherstellen:

Funktion Werkseinstellung
Autohold (Ahold) modellabhängig
Signalton (Press) off
Signalton (Hold) on
Dämpfung (Fil) 0
Autoclear (Aclear) modellabhängig
Pre-Tara (Pt) 0 kg
Körperlänge für Body Mass Index (BMI)	170 cm
Gewichtseinheit kg
Funkmodul (SYS) off
Autosend (ASend) off
Autoprint (APrt) off

HINWEIS:

Bei der Wiederherstellung der Werkseinstellungen wird das Funkmodul abgeschelt. Informationen über bestehende Funkgruppen bleiben erhalten. Funkgruppen müssen nicht wieder neu eingerichtet werden.

RESEt

1. Wahlen Sie im Menu den Punkt „Reset" aus.

2. Bestätigen Sie die Auswahl.

Das Menu wird automatisch verlassen.

1. Schalten Sie die Waage aus.

Die Werkseinstellungen werden wieder hergestellt und stehen zur Verfügung, wenn die Waage wieder eingeschaltet wird.

6. DAS FUNKNETZWERK SECA 360^ WIRELESS

6.1 Einführung

Dieses Gerät ist mit einem Funkmodul ausgestattet. Das Funkmodul ermöglich die drahtlose Übertragung von Messergebnissen zur Auswertung und Dokumentation. Die Übertragung der Daten ist an folgende Geräte möglich:

• seca Funkdrucker
• PC mit seca USB-Funkmodul

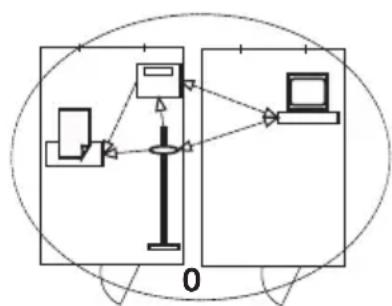

seca Funkgruppen

Das Funknetzwerk seca 360^ wireless erarbeitet mit Funkgruppen. Eine Funkgruppe ist eine virtuelle Gruppe von Sendern und Empfängern. Sollen mehrere Sender und Empfänger gleichen Typs betrieben werden, konnen mit thisem Gerät bis zu 3 Funkgruppen (0, 1, 2) eingerichtet werden.

Das Einrichten von mehreren Funkgruppen gewährleistet die zuverlässige und korrekt adressierte Übertragung von Messwerten, wenn mehrere Untersuchungsräume mit jeweils vergleichbarer Geräteausstattung betrieben werden sollen.

Die maximale Entfernung zwischen Sendern und Empfängern beträgt ca. 10 Meter. Bestimmte örtliche Gegebenheiten, z.B. Dicke und Beschaffenheit von Wänden, können die Reichweite verringern.

Pro Funkgruppe ist folgende Gerätekombination möglich:

1 Babywaage
1 Personewaage
1 Längemessstab
1 seca Funkdrucker
- 1 PC mit seca USB-Funkmodul

Kanäle Innerhalb einer FunkgruppeCOMMUNIZIEREN die Geräte auf drei Kanälen (C1, C2, C3) miteinander. So wird eine Zuverlässige und störungsfreie Datenübertragung gewährleistet.

Wenn Sie mit dieser Waage einer Funkgruppe einrichten, schlägt Ihnen das Gerät drei Kanäle vor, die eine optimale Datenübertragung gewährleisten. Wirempfehlen, die vorgeschlagenen Kanalzahlen zu übernehmen.

Sie können die Kanalzahlen (0 bis 99) auch manuell ausgehalten, zum Beispiel, wenn Sie mehrere Funkgruppen einrichten wollen.

Um eine störungsfrei的数据 übertragung zu gewährleisten, müssen die Kanäleweit genug auseinander liegen. Wir empfehlen einen Abstand von mindestens 30. Jede Kanalzahl damit fur nur jeweils einen Kanal verwendet werden.

Beisielkonfiguration; Kanalzahlen bei Einrichtung von 3 Funkgruppen innerhalb einer Praxis:

• Funkgruppe 0: C1 = _ 0,C2 = 30,C3 = 60
• Funkgruppe 1: C1=10, C2=40, C3=70
• Funkgruppe 2: C1=20, C2=50, C3=80

Geräteerkennung Wenn Sie mit der Waage einer Funkgruppe einrichten,ucht diese nach weiteren aktiven Geräten aus dem seca 360^ wireless System. Die erkannten Geräte werden im Display der Waage als Module (z.B. MO 3) angezeigt. Die Ziffern haben folgende Bedeutung:

1:Personenwaage
- 2: Längenmessstab
- 3: Funkdrucker
- 4: PC mit seca USB-Funkmodul
- 7 : B a b y w a a g e
- 5, 6 und 8-12: Reserviert für Systemerweiterung

6.2 Waage in einer Funkgruppe betreiben (Menu)

Alle Funktionen, die Sie benötigen, um das Gerät in einer seca Funkgruppe zu betreiben, befinden sich im Untermenü „rF". Informationen zum Navigieren im Menu finden Sie auf Seite 18.

Funkmodul aktivieren (SYS)

Das Gerät wird mit deaktiviertem Funkmodul ausgeliefert. Sie müssen es aktivieren, bevor Sie eine Funkgruppe einrichten können.

HINWEIS:

Wenn Sie das Funkmodul aktivieren, steigt der Stromverbrauch des Gerätes. Für den Betrieb des Gerätes in einem Funknetzwerk empfehlen wir die Verwendung eines Netzteiles.

1. Schalten Sie das Gerät ein.

595

1. Wahlen Sie im Untermenü „rf" den Menüpunkt „SYS" aus.

1. Bestätigen Sie die Auswahl.

2. Wahlen Sie die Einstellung „on".

3. Bestätigen Sie die Auswahr. Das Menu wird automatisch verlassen.

Funkgruppe einrichten (Lrn)

rF

Lrn

Id0

Id 1

10

[230

Um eine Funkgruppe einzurichten, gehen Sie folgendermaßen vor:

1. Schalten Sie das Gerät ein.
2. Rufen Sie das Menu auf.
3. Wahlen Sie im Menu den Punkt „rf" aus.
4. Bestätigen Sie die Auswahl.
5. Wahlen Sie im Untermenü „rf“ den Menüpunkt „Im" (learn).
6. Bestätigen Sie die Auswahr. Die aktuell eingestellte Funkgruppe (hier: Funkgruppe 0, ID 0") wird angezeigt. Wenn die Funkgruppe, 0 bereits existiert und Sie mit thisem Gerät eine weitere Funkgruppe einrichten wollen, wahren Sie mit den Pfeil-Tasten eine andere ID aus (hier: Funkgruppe 1, ID 1").
7. Bestätigen Sie ihre Auswahl der Funkgruppe. Das Gerät schlägt eine Kanalzahl für Kanal 1 vor (hier C1 „0").

Sie können die vorgeschlagene Kanalzahl übernehmen oder mit den Pfeil-Tasten eine andere Kanalzahl einstehen.

1. Bestätigen Sie ihre Auswahl für Kanal 1. Das Gerät schlägt eine Kanalzahl für Kanal 2 (hier C2 „30") vor.

Sie können die vorgeschlagene Kanalzahl übernehmen oder mit den Pfeil-Tasten eine andere Kanalzahl einstehen.

HINWEIS:

Die Darstellung zweistelliger Kanalzahlen erfolgt ohne Leerzeichen. Die Anzeige „C230" bedeutet: Kanal „2", Kanalzahl „30".

[360

SEOP

1. Bestätigen Sie ihre Auswahl für Kanal 2. Das Gerät schlägt eine Kanalzahl für Kanal 3 vor (hier C3,60). Sie können die vorgeschlagene Kanalzahl übernehmen oder mit den Pfeil-Tasten eine andere Kanalzahl einstehen.

2. Bestätigen Sie ihre Auswahl für Kanal 3. Die Meldung STOP entscheint im Display. Das Gerät wartet auf Signale anderer funkfähiger Geräte in Reichweite.

HINWEIS:

Bei einigen Geräten ist eine besondere Einschaltprozedur zu befolgen, wenn diese in einer Funkgruppe integriert werden sollen. Beachten Sie die Gebrauchsanweisung des jeweiligen Gerätes.

1. Schalten Sie das Gerät ein, das Sie in die Funkgruppe integrieren wollen, z.B. einen Funkdrucker. Wenn der Funkdrucker erkannt wurde, ist ein Piepton hörbar.

HINWEIS:

Sobald Sie einen Funkdrucker in die Funkgruppe integriert haben, müssen Sie anschließend eine Druckoption wahren (Menu\rf\APrt) und die Uhrzeit einstellen (Menu\rf\time).

1. Wiederholen Sie den Schritt 11. für alle Geräte, die Sie in dieser Funkgruppe integrieren sollen.
2. Drücken Sie die Enter-Taste, um den Suchvorgang zu beenden.
3. Drücken Sie eine der Pfeil-Tasten, um sich an-zeigen zulassen, welche Geräte erkannt wurden (hier: Mo 3 für einen Funkdrucker). Wenn Sie mehrere Geräte in die Funkgruppe integriert haben, drücken Sie die Pfeil-Tasten mehrfach, um sicherzustellen, dass alle Geräte von der Waage erkannt wurden.
4. Verlassen Sie das Menu mit der Enter-Taste oder warten Sie, bis das Menu automatisch verlassen wird.

#

Automatische Übertragung aktivieren (ASend)

Sie können das Gerät so konfigurieren, dass die Messergebnisse automatisch an alle empfangsbereiten und in der selbst Funkgruppe angemeldeten Empfänger (z.B.: Funkdrucker, PC mit USB-Funkmodul) gesendet werden.

HINWEIS:

Wenn Sie einen Funkdrucker verwenden, stellen Sie sicher, dass als Druckoption nicht „off“ eingestellt ist (siehe “Druckoption wahlen (APrt)” auf Seite 27).

A5End

1. Schalten Sie das Gerät ein.

On

1. Wahlen Sie im Untermenü „rf“ den Menüpunkt „ASend“ aus und bestätigten Sie die Auswahr.

2. Wahlen Sie die Einstellung „on“ und bestätigen Sie die Auswahr. Das Menu wird automatisch verlassen.

Sie können das Gerät so konfigurieren, dass Messergebnisse automatisch auf einem in der Funkgruppe angemeldeten Funkdrucker ausgedruckt werden.

APrt

HINWEIS:

These Funktion ist nur zugänglich, wenn über die „learn“-Funktion ein seca Funkdrucker in die Funkgruppe integriert wurde.

1. Schalten Sie das Gerät ein.
2. Wahlen Sie im Untermenü „rf“ den Menüpunkt „APrt“ aus und bestätigten Sie die Auswahl.

3. Wahlen Sie die für ihre Gerätekombination zuteffende Einstellung:

4. HI: Messergebnisse von Längenmessgeräten

5. MA: Messergebnisse von Waagen
6. HI_MA: Messergebnisse von Längenmess-geräten und Waagen

7. off: Kein automatischer Druck, Drucken nur durch langes Drucken der Enter-Taste während des Wiegevorganges.

8. Bestätigen Sie ihre Auswahr. Das Menu wird automatisch verlassen.

Uhrzeit einstellen (Time)

Sie können das System so konfigurieren, dass der Funkdrucker ihren Messergebnissen automatisch Datum und Uhrzeit hinzufugt. Dazu müssen Sie einmalig Datum und Uhrzeit an thisem Gerät einstellen und an die interne Uhr des Funkdruckers übertragen.

EINE

HINWEIS:

These Funktion ist nur zugänglich, wenn über die „learn“-Funktion ein seca Funkdrucker in die Funkgruppe integriert wurde.

1. Schalten Sie das Gerät ein.
2. Wahlen Sie im Untermenü „rf" den Menüpunkt „Time" aus.
3. Bestätigen Sie die Auswahr.

Die aktuelle Einstellung für „Jahr (Year)" wird angezeigt.

1. Stellen Sie die korrekte Jahreszahl ein.
2. Bestätigen Sie die Auswahr.
3. Wiederholen Sie die Schritte 3. und 4. entsprechend für „Monat" (MonTag" (dRy), Stunde (hour) und Minute (n.in
4. Bestätigen Sie jeweils ihre Auswahr.

Nach dem Bestätigen der Einstellung für Minute wird das Menu automatisch verlassen.

Die Einstellungen werden automatisch an den Funkdrucker übertragen.

Der Funkdrucker fegt automatisch jeder Ausdruck Datum und Uhrzeit hinzu.

HINWEIS:

Für die weitere Bedienung des Funkdruckers beachten Sie dessen Gebrauchsanweisung.

7. REINIGUNG

Reinigen Sie den Belag und das Gehäuse nach Bedarf mit einem Haushaltsreiniger oder einem handelsüblichen Desinfektionsmittel. Beachten Sie die Hinweise des Herstellers.

Verwenden Sie auf keinen Fall scheuernde oder scharfe Reiniger, Spiritus, Benzin oder Ahnliches für die Reinigung. Solche Mittel konnen die hochwertigen Oberflächen beschädigen.

8. WAS TUN, WENN...?

Störung Ursache	Beseitigung
... bei Belastung keine Gewichtsanzeige erscheint?	Die Waage hat keine Stromversorgung. - Prüfen, ob die Waage eingeschaltet ist - Prüfen, ob Batterien eingelegt sind
... vor dem Wiegen nicht 000 entscheid?	Die Waage wurde vor dem Einsatzten belastet. - Waage entlasten - Waage aus und wieder einschlten
... ein Segment ständig oder gar nicht leuchtet?	Die entsprechende Stelle weist einen Fehler auf. - Wartungs Dienst benachrichtigen.
... die Anzeige entscheid?	Die Batteriespannung lasst nach. - Möglichkeit bald neue Batterien einlagen
... die Anzeige bRteurscheid?	Die Batterien sind leer. - Neue Batterien einlagen
... die Anzeige StOPerscheid?	Die Höchstlast wurde überschritten. - Waage entlasten
... die Anzeige TEENPerscheid?	Die Umgebungstemperatur der Waage ist zu hoch oder zu niedrig. - Waage in einer Umgebungstemperatur zwi-schen +10 °C und +40 °C aufstellen - Ca.15 Minuten warten, bis sich die Waage an die Umgebungstemperatur angepasst hat
... wenn nach dem Einschalten das erstmal Messergebnisse gesen-det werden und zwei Signatöne hörbar sind?	·Das Geräkt konnte keine Messergebnisse an den Funkempfänger (seca Funkdrucker bzw. PC mit seca USB-Funkmodul) senden. - Stellen Sie safer, dass die Waage in das Funknetzwerk integriert ist. - Stellen Sie safer, dass der Empfänger eingeschaltet ist. ·Der Empfang wird durch in der Höhe befindliche HF-Geräte (z.B. Mobil-Telefone) gestört. - Halten Sie mit HF-Geräten einen Mindestabstand von 1 Meter zu Sendern und Empfängern im seca Funknetzwerk. HINWEIS: Wird diese Störung nicht behoben, erfolgt bei weiteren Sendoversuchen keine erneute akustische Warning.
... im rf-Menu nur der Punkt „SYS“ sightbar ist?	·Das Funkmodul ist deaktiviert. - Funkmodul aktivieren (siehe “Funkmodul akti-vieren (SYS)” auf Seite 24).
Störung Ursache/Beseitigung
... im rf-Menu nur die Punkte „SYS“ und „Irn“ sightbar sind?	· Das Funkmodul ist aktiviert und es ist keine Funkgruppe eingericht. - Funkgruppe einrichten (siehe “Funkgruppe einrichten (Lrn)” auf Seite 25).
... im rf-Menu die Punkte „APrt“ und „Time“ nicht sightbar sind?	· kein Funkdrucker in der Funkgruppe angemeldet. - Funkdrucker über den Menüpunkt „Irn“ in der Funkgruppe anmelden (siehe “Funkgruppe einrichten (Lrn)” auf Seite 25).
... die Anzeige Er:H: I1 erscheint?	Die Waage ist zu hoch oder an einer Ecke zu stark belastet worden. - Waage entlasten oder Gewicht gleich-mäßiger vertellen - Waage neu starten
... die Anzeige Er:H: II2 erscheint?	Die Waage ist mit einer zu große Belastung eingeschaltet worden. - Waage entlasten - Waage neu starten.
... die Anzeige Er:H: III3 erscheint?	Die Waage wurde in Eigenschwingungen versetzt, der Nullpunkt konnten nicht ermittelt werden. - Waage neu starten
... wenn die Enter-Taste (send/print) gedrück wird und die Anzeige Er:H: IV1 erscheint?	Keine Datenübertragung möglich, Funkmodul ist deaktiviert. - Funkmodul aktivieren (siehe “Funkmodul akti-vieren (SYS)” auf Seite 24).
... wenn die Enter-Taste (send/print) gedrück wird und die Anzeige Er:H: V22 erscheint?	Keine Datenübertragung möglich, keine Funk-gruppe eingericht. - Funkgruppe einrichten (siehe “Funkgruppe einrichten (Lrn)” auf Seite 25).

9. WARTUNG

9.1 Informationen zu Wartung

Ohre seca-Waage verlässt das Werk mit einer Genauigkeit better ± 0,15% . Damit diese Genauigkeit auch weiterhin erreicht wird, muss das Produkt sorgfältig aufgestellt und regelmäßig gewartet werden. Wir empfehlen je nach Häufigkeit der Benutzung eine Wartung im Abstand von 3 bis 5 Jahren.

ACHTUNG!

Fehlmessungen durch unsachgemäß Wartung

• Lassen Sie Wartungen und Reparaturen ausschließlich von einem autorisierten Servicepartner durchführren.

• Den Servicepartner in Ihrer Höhe finden Sie unter www.seca.com oder halten Sie eine email an [e-mail].

10.TECHNISCHE DATEN

Technische Daten seca 703
Abmessungen • Tiefe • Breite • Höhe
Eigengewicht 17 kg
Temperaturbereich +10°C bis +40°C
Ziffernhöhe 25 mm
Stromversorgung	Batterie Netzgerät (optional)
Stromaufnahme • mit deaktiviertem Funkmodul • mit aktiviertem Funkmodul	ca. 32 mA ca. 50 mA
Maximale Laufzeit bei Batteriebetrieb • mit deaktiviertem Funkmodul • mit aktiviertem Funkmodul	ca. 5.600 Minuten Netzgerät empfohlen
EN 60 601-1: • schutzisoliertes Gerät, Schutzklasse II: • elektrömedinisches Gerät, Typ B:	☐ 大
Höchstlast • Teilwägebereich 1 • Teilwägebereich 2	150 kg / 330 lbs / 24 sts 300 kg / 660 lbs / 47 sts
Mindestlast 2 kg
Feinteilung • Teilwägebereich 1 • Teilwägebereich 2	50 g / 0.1 lbs 100 g / 0.2 lbs
Tarierbereich 300 kg
Genauigkeit
• 0 bis 70 kg	±100 g
• 70 kg bis Maximallast	±0,15%
• 0 bis 150 lbs	±0.2 lbs
• 150 lbs bis Maximallast	±0,15%
• 0 bis 11 sts	±0.2 lbs
• 11 sts bis Maximallast	±0.2 lbs
Funkübertragung
• Frequenzband	2,433 GHz - 2,480 GHz
• Sendeleistung	< 10 mW
• erfüllte Normen	EN 30028, EN 301 489-1, -17

11.ZUBEHÖR

Zubehör Artikelnummer
seca Funknetzwerk seca 360° wireless: • Funk drucker - seca 360° wireless printer 465 - seca 360° wireless printer advanced 466 • PC - Software - seca analytics 105 • USB-Funkmodul seca 360° wireless USB adapter 456	länderspezifische Varianten länderspezifische Varianten anwendungsspezifische Lizenzpakete
	456-00-00-009
Stromversorgung: • Steckernetzgerät, Euro: 230V~ / 50Hz / 12V= / 150mA • Switchmode Netzgerät: 100-240V~ / 50-60Hz / 12V= / 0.5A	68-32-10-252 68-32-10-265
Weiteres Zubeñor • Teleskop-Messstab seca 220, Messbereich: 890 - 2000 mm, Teilung: 1 mm, Material: Alu hart eloxiert, Schieber mit rastbarer Mess-zunge • Teleskop-Messstab seca 220 (Doppel-teilung), Messbereich: 890 - 2000 mm und 35 " - 78 3/4 ", Teilung: 1 mm und 1/8 ", Material: Alu hart eloxiert, Schieber mit rast-barer Messzunge	220-17-14-004 220-18-14-004

12.ENTSORGUNG

12.1 Entsorgung des Gerätes

Entsorgen Sie das Gerät nicht über den Hausmüll. Das Gerät muss sachgerecht als Elektronikschrott entsorgt werden. Beachten Sie ihre jeweiligen nationalen Bestimmungen. Für weitere Auskünfte wenden Sie sich an unseren Service unter:

[e-mail]

12.2 Batterien und Akkus

Werfen Sie verbrauchte Batterien und Akkus nicht in den Hausmull, unabhängig davon, ob diese Schadstoffe enthalten oder nicht. Als Verbraucher sind Sie gesetzlich verpflichtet, Batterien und Akkus überCOMMUNALE Sammelstellen oder Sammelstellen des Handels zu entsorgen. Geben Sie Batterien und Akkus nur im vollständig entladenenzustand ab.

13.GEWÄHRLEISTUNG

Für Mängel, die auf Material- oder Fabrikationsfehler zurückzuführen sind, gilt eine zweijährige Gewährleistungsfrist ab Lieferung. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc., sind hiervon ausgenommen. Mängel, die unter die Gewährleistung fallen, werden für den Kunden gegen Vorlage der Kaufquittung kostenlos behoben. Weitere Ansprüche können nicht berücksichtigt werden. Kosten für Hinund Rücktransporte gehen zu Lasten des Kunden, wenn sich das Gerät an einem anderen Ort als dem Sitz des Kunden befindet. Bei Transportschäden können Gewährleistungsansprüche nur geltend gemacht werden, wenn für Transporte die komplete Originalverpackung verwendet und die Waage darin gemäß dem originalverpackten Zustand gesichert und befestigt wurde. Bewahren Sie davon alle Verpackungsteile auf.

Es besteht keine Gewährleistung, wenn das Gerät durch Personen geöffnet wird, die hierzu nicht ausdrücklich von seca autorisiert worden sind.

Kunden im Ausland bitten wir, sich im Gewährleistungsfall direkt an den Verkäufen des jeweiligen Landes zu wenden.

CONTENTS

4. BEFORE YOU GET STARTED …

8. CO ROBIC, JEZELI...?

Die nichtseibsstätige Personenwaage

... erfüllt die grundlegenden Anforderungen der Richtlinie 2004/108/EG über die elektromagnetische Verträgelichkeit sowie die Normen EN 300 328 und EN 301 489 über elektromagnetische Verträgelichkeit und Funkspektrumangelegenheiten.

Soltte es trotzdem bei der Benutzung der Waage in der Naze von starken elektromagnetischen Strahlern wie zum Beispiel Mikrowellengeräten, mobilen Telefonen, Handspruchfunkgeräten usw. zu vorübergehenden Störungen bzw. Fehlwägungen kommt, entfern den Sieitte die Waage von der Störquelle oder schalten Sie die Störquelle aus und wiederholen Sie die Wägung.

Geschäftsführer Technik

seca gmbh & co. kg.

Hammer Steindamm 9-25

22089 Hamburg

Telefon: [phone]

Telefax: +49 40.200 000-50

i:www.seca.com
