KÄYTTÖOHJE GDB 2500 WE Professional BOSCH

Sähkötyökalujen yleiset turvallisuusohjeet

HUOM

Sähkötyökaluja käytettäessä on suojauduttava sähköiskulta, louk-

kaantumiselta ja tulipalolta noudattamalla seuraavia perustavia turvaohjeita.

Lue kaikki nämä ohjeet, ennen kuin käytät sähkötyökalua, ja säilytä turvallisuusohjeet hyvin.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjäh-dysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laittee-si hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luista-mattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää lou-kaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hal-lita sähkötyökalua odottamattomissa ti-lanteissa.

86 | Suomi

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Timanttiporakoneiden turvallisuusohjeet

Tartu sähkötyökaluun ainoastaan poratelineen eristetyistä kumipäällysteisistä kahvapinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaa osua piilossa olevaan sähköjohtoon tai omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesi-johtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

Älä koskaan käytä sähkötyökalua ilman toimitukseen kuuluvaa (FI-) -vikavirtasuojakytkintä.

Tarkista, enne työn aloittamista, että Fisuojakytkin toimii asianmukaisesti. Anna Bosch-huoltopisteen korjata viallinen Fisuojakytkin tai vaihtaa se uuteen.

Suomi | 87

Varmista, että eivät työalueella olevat henkilöt eikä sähkötyökalu joudu kosketukseen ulostyöntyvän veden kanssa.
Varmista, että vesiletkut, liittimet ja veden sieppausrengas (lisätarvike) ovat moitteettomassa kunnossa. Vaihda vaurioituneet tai kuluneet osat ennen seuraavaa käyttöä.

Veden tunkeutuminen sähkötyökalun osista kasvattaa sähköiskun riskiä.

▶ Säilytä sähkötyökalu turvallisessa paikassa, kun sitä ei käytetä. Varastointipaikan tulee olla kuiva ja lukittava. Tämä estää sähkötyökalun vaurioitumisen varastoinnissa ja käytön kokemattomien toimesta.
- Pidä kahvat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Rasvaiset, öljyiset kahvat ovat liukkaita ja johtavat hallinnan menetykseen.
Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.
Tarkista verkkojohto säännöllisesti ja anna Bosch-sopimushuollon korjata viallinen verkkojohto. Vaihda vaurioitunut verkko- johto uuteen. Täten varmistat, että sähkötyö- kalu säilyy turvallisena.
Käytä luisumattomia jalkineita. Täten vältät loukkaantumisia, jotka voivat syntyä, jos liukastuu sileällä pinnalla.
Käytä vain alkuperäisiä Bosch-lisätarvikkeita.
Käytetyn poratelineen ja käytetyn tarvikkeen turva- ja työohjeita tulee noudattaa tarkasti!
- Älä poistu sähkötyökalun luota, ennen kuin se on pysähtynyt kokonaan. Moottorin sammutuksen jälkeen liikkuvat vaihtotyökalut voiivat aiheuttaa loukkaantumisia.
Liitä sähkötyökalu asianmukaisesti maadoitettuun sähköverkkoon. Pistorasiassa ja jatkojohdossa on oltava toimiva suojajohdin.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu märkäporaukseen kiviaineisiin, kuten betoniin, teräsbetoniin ja muuraukseen käyttäen timantti-märkäporauskruunua ja veden syöttöä. Se ei sovellu poraukseen pään yläpuolella. Sähkötyökalua saa käyttää vain yhdessä timanttiporatelineen S 500 A kanssa. Sähkötyökalu voidaan yhdistää poistoimulaitteeseen (veden sieppausrengas ja yleisimuri).

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan sähkötyökalun kuvaan.

1 Timanttiporateline S 500 A*
2 FI-suojakytkin
3 Vesihanaliitin
4 Vaihteenvalitsin
5 Syöttökampi (S 500 A)
6 Veden sieppausrengas*
7 Porankruunu*
8 Liukurengas*
9 Porankara

10 Veden virtausmerkkivalo

11 Veden sulkuhana
12 Merkkivalot
13 Käynnistyskytkin
14 Eristetyt kumipäällystetyt kahvapinnat

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

88 | Suomi

Tekniset tiedot

Timanttiporakone GDB 2500 WE
	Professional
Tuotenumero		0 601 18P 7..
Ottoteho	W 2500
Antoteho	W 1450
Nimellinen kierros-luku n_0
-1 . v a i h d e	min^-1	440
-2 . v a i h d e	min^-1	960
Poran halkaisija
- optimaalinen alue	mm	82–132
- mahdollinen alue	mm	32–212
Työkalunpidin		1 1 / 4 " U N G 1 / 2
maks. vedensyötön paine	bar 6
Paino vastaa EPTA-Procedure 01/2003	kg 11,8
Suojausluokka		+/
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikke-avilla jännitteillä ja maakohtaisissa malleissa nämä tie-dot voivat vaihdella.
Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 61029 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 89 dB(A); äänen tehotaso 100 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) määritetty EN 61029 mukaan:

Värähtelyemissioarvo a_h=3 m / ^2 epävarmuus K=1,5m/.s

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 61029 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasi-tuksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kui- tenkin käytetään muissa töissä, poikkeavilla vaih- totyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kas- vattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määritte tele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsi- en pitäminen lämpiminä, työnkulun organisointi.

Standardinmukaisuusvakuutus CE

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 61029 direktiivien 2004/108/EY, 2006/42/EY määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Irrota pistotulppa pistorasiasta ennen kaik-kia sähkötyökaluun kohdistuvia töitä.

Kiinnitys timanttiporatelineeseen S 500 A

Käytetyn poratelineen turva- ja työohjeita tulee noudattaa tarkasti!

Lue ja noudata poratelineen käyttöohjetta, kun kiinnität sähkötyökalun siihen.

Suomi | 89

Porankruunun asennus/vaihto

Estä sähkötyökalun tahaton liikkuminen kytkemällä syöttölukitus ennen kaikkia sähkötyökaluun kohdistuvia töitä, työtaukojen ajaksi sekä, kun sähkötyökalua ei käytetä. Lue ja noudata poratelineen käyttöohjetta.

Porankruunun asennus

Tarkista porankruunut ennen asentamista. Asenna ainoastaan moitteettomassa kunnossa olevia porankruunuja. Vaurioituneet tai muodottomat porankruunut saattavat johtaa vaarallisiin tilanteisiin.

Puhdista porankruunu ennen asennusta. Rasvaa porankruunun kierrettä kevyesti tai ruiskuta siihen korroosionsuoja-ainetta.

Kierrä joko G 1/2"-porakruunu porankaraan 9 tai 1 1/4"-UNC-porakruunu porankaran 9 päälle.

Tarkista, että porankruunu on tiukasti pai-kallaan. Väärin tai huonosti kiinnitetyt porankruunut voivat löystyä käytön aikana ja aiheuttaa vaaratilanteita.

Liukurenkaan 8 (lisätarvike) asettaminen porankaran ja 1 1/4"-UNC-porakruunun väliin helpottaa porankruunun myöhempää irrottamista.

Porankruunun irrotus

Käytä suojakäsineitä porankruunun vaihdossa. Porakruunu voi kuumeta, jos konetta käytetään kauan.

Irrota porakruunu 7 kiintoavaimella (1 1/4"-UNC-porakruunu: avainväli 41 mm; G 1/2"-porakruunu: avainväli 22 mm). Pidä vastaan porankaran 9 kaksikulmasta kiintoavaimella (avainväli 36 mm).

Vesijäähdytyksen liitäntä

Ellei märkäporankruunuja porattaessa jäähdytetä riittävästi, saattavat timanttisegmentit vauri-oitua tai porankruunu voi juuttua poraukseen. Varmista siksi riittävä veden syöttö märkäpora- uksessa.

Suurennettaessa olemassa olevaa reikää, tulee se sulkea huolellisesti, jotta porankruunua voitaisiin jäähdyttää riittävästi.

▶ Liitetyt letkut, sulkuventtiilit tai tarvikkeet eivät saa estää poraustapahtumaa.

Käännä veden sulkuhana 11 kiinni. Liitä veden syöttojohto vesihanaliittimeen 3. Veden syöttöjohto voidaan liittää siirrettävään vesisäiliöön (li-sätarvike) tai kiinteään vesijohtoverkkoon.

Märkäporauksessa porausrelästä tulevan veden keräämiseksi tarvitset veden sieppausrenkaan ja yleisimurin (molemmat lisätarvikkeita).

Veden sieppausrenkaan asennusta varten tulee sinun lukea ja noudattaa sen käyttöohjetta.

Käyttö

Käyttöönotto

▶ Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.
Kysy ennen työn aloittamista neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asianomaiselta rakennusjohdolta suunnitel-luista porauksista. Läpäise raudoitusta vain rakennusstaatikon luvalla.
Tarkista porauksissa, jotka läpäisevät seinää tai lattiaa ehdottomasti, ettei kyseisissä tiloissa ole esteitä. Eristä työmaa ja varmista laudoituksella, ettei kaire pääse putoamaan.

Fl-suojakytkimen toimintatesti

Tarkista, ennen jokaisen työn aloittamista, että FI-suojakytkin 2 toimii asianmukaisesti.

- Paina "RESET"-painiketta Fl-suojakytkimes-sä. Suojakytkimen valmius osoitetaan punai-sella merkkivalolla.

- Paina "TEST"-painiketta Näyttö "RESET"-pai-nikkeen yläpuolella muuttuu mustaksi.

Käynnistys

Paina "RESET"-painiketta FI-suojakytkimessä 2.

Käännä veden sulkuhana 11 asentoon läpivirtaus. Tarkista veden virtaus virtausnäytöstä 10.

Kierrä alkuporausta puolella kierrosluvulla varten käynnistyskytkin 13 asentoon 1/2. Kytkintä ei voi lukita tähän asentoon.

Kierrä porausta varten käynnistyskytkin 13 asentoon I.

90 | Suomi

Poiskytkentä

Päästä koneen käynnistyskytkin 13 vapaaksi tai kierrä se asentoon 0.

Käännä veden sulkuhana 11 kiinni. Irrota työn loputtua vesihanaliitin 3 veden syöttöjohdosta. Avaa veden sulkuhana 11 ja päästä pois jännösvesi.

Kierrosluvun asetus

Vaihteenvalitsimella 4 voidaan valita kaksi kierroslukualuetta.

Kahta vaihdetta suositellaan seuraavilla poran halkaisijoille:

1. vaihde 82-212 mm
2. vaihde 32-132 mm

Työskentelyohjeita

Irrota pistotulppa pistorasiasta ennen kaik-kia sähkötyökaluun kohdistuvia töitä.

Vapauta syöttökammen 5 lukitus (katso poratelineen käyttöohje) ennen poraamisen aloittamista.

Poraa puolella kierrosluvulla (käynnistyskytkin asennossa 1/2), kunnes porakruunu pyörii materiaalissa ilman tärinää. Jatka porausta täydellä kierrosluvulla (käynnistyskytkin asennossa I).

Sovita porauspaine porattavan materiaalin mukaan. Poraa tasaisella paineella. Vedä silloin tällöin porakruunu vähän ulos porausreiästä, jotta porausliete tai porauspöly poistuu timanttilohkoista.

Älä ylikuormita sähkötyökalua. Ylikuormitettaessa vilkkuu merkkivalo 12 (katso "Merkkivalo").

Ylikuormituskytkin

Jos porankruunu juuttuu kiinni, katkeaa porais- tukan käyttövoima. Katkaise tässä tapauksessa sähkötyökalun virta ja vapauta porakruunu.

Merkkivalo

Merkkivalo 12 vilkkuu: sähkötyökalu toimii ylikuorma-alueella.

Pienennä syöttöpinetta. Pysäytä tarvittaessa sähkötyökalu ja teroita porankruunu.

Ellei syöttöpainetta pienennetä, säätää elektroniikka kierrosluvun pienemmälle, tavittaessa pysähdykseen asti. Kuorman pienentyessä sähkötyökalu käynnistyy automaattisesti uudelleen.

Merkkivalo 12 palaa jatku- vasti:

hiiliharjat täytyy vaihtaa.

Valtuutetut Bosch-huoltopisteet suorittavat nämä työt nopeasti ja luotettavasti.

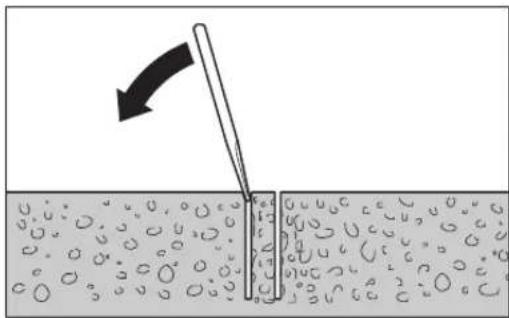

Kaireen poisto

Anna veden virrata vielä hetki porauksen jälkeen, jotta porausliete porakruunun ja porasydämen välistä huuhtoutuu pois.

Koputa porakruunua pehmeällä puu- tai muovipalalla kaireen irrottamiseksi, jos se on juuttunut porakruunuun. Tarvittaessa voidaan kaire työntää ulos puikolla porakruunun kiinnityspään läpi.

Ohje: Älä lyö porakruunua kovilla esineillä (vääristymisvaara)!

Suomi | 91

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaik-kia sähkötyökaluun kohdistuvia töitä.
• Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työs-kennellä hyvin ja turvallisesti.

Puhdista porankara 9 työn jälkeen. Ruiskuta porankaraan ja porankruunuun 7 korroosiosuoja-ainetta.

Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Lisälaitteet/varaosat

Timanttiporateline S 500 A .... 0 601 190 025

Veden sieppausrengas ..... 2 609 390 389

Veden sieppausrenkaan

tiivistyskansi 2 609 390 391

Vesipainesäiliö 2 609 390 308

Liukurengas 1 600 190 042

Pidennys 300 mm:

- porakruunua

G 1/2" varten ..... 2 608 598 044

- porakruunua

1 1/4" UNC varten ..... 2 608 598 045

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

92 | Ελληνικά

Kroonpuuri paigaldus

Kroonpuuri eemaldamine

Fl-kaitselüliti toimivustest

Lisatarvikud/varuosad

Teemantpuurimisrakis S 500 A . . . 0 601 190 025

Nelietojiet elektroinstrumentu bez noplüdes strävas aizsargreleja, kas ietilpst tä piegädes komplektä.
