Typ produktu	Profesjonalna wiertarka diamentowa do wiercenia na sucho
Marka	Bosch
Model	GDB 2500 WE Professional
Moc	2500 W
Prędkość obrotowa bez obciążenia	0 - 650 obr/min
Maks. średnica wiercenia	250 mm
Zasilanie	Sieć 230 V / 50 Hz
Waga	8,5 kg
Długość kabla	4 m
Wymiary (Dł. × Szer. × Wys.)	500 × 250 × 150 mm
Główne funkcje	Wiercenie na sucho koroną diamentową, regulacja prędkości, ogranicznik głębokości
Konserwacja i czyszczenie	Regularnie czyścić szczeliny wentylacyjne, sprawdzać szczotki węglowe
Bezpieczeństwo	Wyłącznik bezpieczeństwa zapobiegający odbiciu, sprzęgło bezpieczeństwa, uchwyt dodatkowy
Części zamienne	Dostępne w serwisie Bosch (numery części na tabliczce znamionowej)
Certyfikaty	CE, zgodność z normami europejskimi

Często zadawane pytania - GDB 2500 WE Professional BOSCH

Jak wymienić szczotki węglowe w wiertarce GDB 2500 WE?

Odkręć nakładki uchwytów szczotek, wyjmij stare szczotki i włóż nowe, zachowując odpowiedni kierunek. Używaj oryginalnych szczotek Bosch, aby zapewnić trwałość silnika.

Jaka jest maksymalna średnica wiercenia tą wiertarką?

Maksymalna średnica wiercenia wynosi 250 mm przy użyciu odpowiedniej korony diamentowej.

Czy trzeba używać wody z GDB 2500 WE?

Nie, GDB 2500 WE to wiertarka na sucho. Jest przeznaczona do wiercenia bez wody przy użyciu specjalnych koron diamentowych.

Czy prędkość jest regulowana?

Tak, wiertarka wyposażona jest w elektroniczny regulator prędkości, który umożliwia płynną regulację od 0 do 650 obr/min.

Jak wymienić koronę diamentową?

Użyj dostarczonego klucza, aby odkręcić nakrętkę mocującą na końcu wiertarki, wymień koronę, a następnie dokręć mocno. Sprawdź instrukcję obsługi w celu uzyskania momentu dokręcania.

Czy mogę użyć adaptera sieciowego?

Nie, urządzenie działa tylko na zasilaniu sieciowym 230 V. Użycie adaptera lub zbyt długiego przedłużacza może spowodować utratę mocy.

Jak wyczyścić wiertarkę po użyciu?

Odłącz urządzenie, wytrzyj je suchą szmatką. Wyczyść szczeliny wentylacyjne miękką szczotką. Nigdy nie używaj środków ściernych.

Co zrobić, jeśli wiertarka nagrzewa się nadmiernie?

Natychmiast wyłącz urządzenie i sprawdź szczotki węglowe oraz wentylację. Jeśli problem nie ustąpi, skontaktuj się z serwisem Bosch.

Czy uchwyt dodatkowy jest obowiązkowy?

Tak, ze względów bezpieczeństwa uchwyt dodatkowy musi być zawsze używany podczas wiercenia. Zapewnia lepszą stabilność i kontrolę.

Gdzie znaleźć tabliczkę znamionową z numerem seryjnym?

Tabliczka znamionowa znajduje się z boku obudowy silnika. Zawiera numer seryjny i dane elektryczne potrzebne do zamawiania części.

INSTRUKCJA OBSŁUGI GDB 2500 WE Professional BOSCH

plinstrukcja oryginalna

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektronarzędzi

UWAGA

Aby zabezpieczyć się przed porażeniem elektrycznym, niebezpie-

czeństwem skaleczenia się i groźbą pożaru podczas użytkowania elektronarzędzia należy stosować następujące podstawowe środki bezpieczeństwa.

Przed przystąpieniem do użytkowania elektro-narzędzia należy przeczytać wszystkie wskazówki; wskazówki bezpieczeństwa należy starannie przechowywać.

Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do elektronarzędzi, zasilanych z sieci (z przewodem sieciowym) oraz do elektronarzędzi, zasilanych akumulatorami (bez przewodu sieciowego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon.
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym.

Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
e) W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała.
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków.

d) Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

4) Prawidłowa obsługa i eksploatacja elektro-narzędzi

a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.

b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia.

d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.

e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

f) Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

5) Serwis

a) Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

110 | Polski

Wskazówki dotyczące bezpieczeństwa pracy z wiertarkami diamentowymi

Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie chwytowe stojaka wiertarskiego. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.
Należy używać odpowiednich przyrządów poszukiawawczych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.

Elektronarzędzie wolno używać jedynie z załączonym w dostawie wyłącznikiem różnicowo-prądowym (FI).

Przed przystąpieniem do pracy należy sprawdzić prawidłowe działanie wyłącznika różnicowo prądowego. Uszkodzone wyłączniki różnicowo-prądowe należy oddać do naprawy lub wymiany w punkcie serwisowym firmy Bosch.
Należy zwrócić uwagę, żeby ani ludzie znajdujący się w pobliżu pracującego elektronarzędzia, ani samo elektronarzędzie nie weszło w kontakt z wydostającą się woda.
Zwrócić uwagę, by węże doprowadzające wodę, złączki, jak również pierścień zbierający wodę (osprzęt) znajdowały się w absolutnie sprawnym stanie. Uszkodzone lub zużyte części należy wymienić przed kolejnym użyciem. Przepuszczanie wody przez części elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nieużywane elektronarzędzie należy przechowywać w bezpiecznym miejscu. Miejsce przechowywania musi być suche i zamykane na klucz. Tylko w ten sposób można zagwarantować, że elektronarzędzie nie zostanie uszkodzone lub że nie dostanie się w ręce niedoświadczonych osób.
Uchwyty muszą być zawsze suche, czyste oraz nie zanieczyszczone olejem lub smarem. Zatłuszczone, zanieczyszczone olejem uchwyty są śliskie i powodują utratę kontroli nad narzędziem.
▶ Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.
Należy regularnie kontrolować przewód, a w razie jego uszkodzenia należy zlecić jego naprawę w autoryzowanym serwisie elektronarzędzie firmy Bosch. Uszkodzone przedłużacze należy wymienić na nowe. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa elektronarzędzia.
Należy nosić obuwie o podeszwach przeciwpoślizgowych. W ten sposób można uniknąć obrażeń, będących skutkiem poślizgnięcia się na śliskich powierzchniach.
▶ Należy stosować wyłącznie oryginalny osprzęt firmy Bosch.
Należy ściśle przestrzegać wskazówek bezpieczeństwa i wskazówek roboczych dotyczących używanego stojaka wiertarskiego i stosowanego osprzętu!
▶ Nie należy pozostawiać bez nadzoru narzędzia, zanim się ono całkowicie nie zatrzyma. Poruszające się siłą inercji narzędzia robocze mogą spowodować obrażenia.
Elektronarzędzie należy podłączyć do prawidłowo uziemionego źródła prądu. Gniazdko sieciowe i przewód przedłużający muszą posiadać właściwie funkcjonujący przewód ochronny uziemiający układu sieciowego.

Opis funkcjonowania

Należy przeczytać wszystkie wska- zówki i przepisy. Błędy w przestrze- ganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest w połączeniu z diamentowymi koronkami wiertniczymi do wiercenia na mokro i z doprowadzeniem wody do wiercenia na mokro w materiałach mineralnych jak beton, żelbeton lub mury. Nie nadaje się do wiercenia nad głową. Elektronarzędzie można używać jedynie w połączeniu ze stojakiem wiertniczym S 500 A. Elektronarzędzie może być stosowane w połączeniu z urządzeniem ssącym (pierścień zbierający wodę i odkurzacz uniwersalny).

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Stojak wiertniczy S 500 A*

2 Wyłącznik różnicowo-prądowy

3 Przyłącze wody

4 Przełącznik biegów

5 Krzyżak obrotowy (S 500 A)

6 Pierścień zbierający wodę*

7 Koronka wiertnicza*

8 Pierścień ślizgowy*

10 Wskaźnik przepływu wody

11 Kurek odcinający

12 Lampka kontrolna

13 Włącznik/wyłącznik

14 izolowane powierzchnie chwytowe

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Wiertnica diamentowa GDB 2500 WE
		Professional
Numer katalogowy		0 601 18P 7..
Moc znamionowa	W 2500
Moc wyjściowa	W 1450
Nominalna prędkość obrotowa n_0
- pierwszy bieg	min^-1	440
- drugi bieg	min^-1	960
Średnica wiercenia
- optymalny zakres	mm	82-132
- dostępny zakres	mm	32-212
Uchwyt narzędziowy		1 1 / 4 " U N C ,G 1 / 2 "
Maks. ciśnienie wody w wodociągu	bar 6
Ciężar odpowiednio do EPTA-Procedure 01/2003	kg 11,8
Klasa ochrony		#/I

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnic.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnic.

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą EN 61029.

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 89 dB(A); poziom mocy akustycznej 100 dB(A). Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań (suma wektorowa dla trzech składowych kierunkowych) wyznaczone zgodnie z normą EN 61029 wynoszą: wartość emisji drgań a_n=3 m/^2s , błąd pomiaru K=1,5 m^2.s

112 | Polski

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 61029 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklaracja zgodności CE

Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 61029 – zgodnie z wymaganiami dyrektyw: 2004/108/WE, 2006/42/WE.

Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Przed wszystkimi pracami przy elektrona-rzędziu należy wyciągnąć wtyczkę z gniazda.

Mocowanie w stojaku wiertarskim S 500 A

Należy ściśle przestrzegać wskazówek bezpieczeństwa i wskazówek roboczych użytego stojaka wiertarskiego!

Przed przystąpieniem do montażu elektronarzędzia w stojaku należy przeczytać jego instrukcję użytkowania, a następnie zastosować się do jej zaleceń.

Mocowanie/wymiana koronki wiertniczej

Przed przystąpieniem do jakichkolwiek czynności obsługowym przy elektronarzędziu, podczas przerw w pracy jak również podczas przerw w stosowaniu elektronarzędzia należy zabezpieczyć elektronarzędzie przed niezamierzonym ruchem za pomocą unieruchomienia blokady posuwu (musi zaskoczyć w zapadce). Należy przeczytać instrukcję użytkowania stojaka wiertarskiego i zastosować się do wszystkich zaleceń w niej zawartych.

Mocowanie koronki wiertniczej

Koronkę wiertniczą należy skontrolować przed zamocowaniem. Mocować należy tylko koronki znajdujące się w nienagannym stanie. Uszkodzone lub zdeformowane koronki wiertnicze mogą doprowadzić do niebezpiecznych sytuacji.

Przed zamontowaniem należy koronkę wiertniczą oczyścić. Gwint korony wiertniczej należy lekko nasmarować lub spryskać środkiem antykorozyjnym.

Należy wkręcić koronkę wiertniczą G 1/2" do wrzeciona wiertarskiego 9 lub nakręcić koronkę 11/4" UNC na wrzeciono 9.

Sprawdzić poprawność zamocowania koronki wiertniczej. Niewłaściwie lub niedokładnie zamontowane koronki wiertnicze mogą spaść podczas pracy i spowodować zagrożenie dla osoby obsługującej.

Aby ułatwić późniejsze zdejmowanie koronki 1 1/4" UNC można między nią, a wrzeciono wiertarki włożyć pierścień ślizgowy 8 (osprzęt).

Wyjmowanie koronki wiertniczej

Przy wymianie koronki wiertniczej należy używać rękawic ochronnych. Koronka wiertnicza może się rozgrzać podczas dłuższego używania elektronarzędzia.

Zwolnić koronkę wiertniczą 7 za pomocą klucza widełkowego (koronka 1 1/4" UNC: rozwartość klucza 41 mm; koronka G 1/2": rozwartość klucza 22 mm) Należy przy tym kluczem widełkowym (rozwartość klucza 36 mm) przytrzymywać zaczep (dwukrawędziowy) wrzeciona 9.

Doprowadzenie wody do chłodzenia

Jeżeli koronki wiertnicze do wiercenia na mokro nie są podczas pracy dostatecznie chłodzone, może dojść do uszkodzenia segmentów diamentowych lub do zablokowania koronki w otworze wiertniczym. Dlatego należy podczas wiercenia na mokro dbać o wystarczający dopływ wody. Jeżeli powiększany jest istniejący już otwór, należy go starannie zasłonić, aby zapewnić wystarczające chłodzenie koronki wiertniczej.

Węże, zawory odcinając lub inny osprzęt powinny być w taki sposób przyłączane, aby nie zakłócać procesu wiercenia.

Zakręcić kurek odcinający dopływ wody 11. Podłączyć dopływ wody do przyłączki 3. Doprowadzenie wody możliwe jest z ruchomego zbiornika ciśnieniowego (osprzęt) lub stacjonarnego przyłącza wody.

Aby zebrać wodę wydostającą się z otworu podczas wiercenia mokrego, potrzebny jest pierścień zbierający wodę i odkurzacz na mokro/sucho (obydwa osprzęt).

Przed przystąpieniem do mocowania pierścienia zbierającego wodę należy przeczytać jej instrukcję użytkowania, a następnie zastosować się do jej zaleceń.

Praca

Uruchamianie

Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłącać również do sieci 220 V.
Przed przystąpieniem do pracy należy skonsultować się z osobą odpowiedzialną za statykę budowli, architektem lub kierownictwem budowy na temat zakresu i miejsca planowanego wiercenia. Przewiercanie zbrojeń dopuszczalne jest tylko za zezwoleniem statyka.
Przy wykonywaniu przewierceń przez ściany lub podłogę należy obowiązkowo skontrolować planowane miejsca wierceń pod kątem przeszkód. Odgrodzić miejsce pracy i zabezpieczyć wywiercany rdzeń przy pomocy szalunku przed wypadnięciem na zewnątrz.

Sprawdzenie prawidłowości działania wyłącznika różnicowo-prądowego

Przed przystąpieniem do pracy należy sprawdzić prawidłowość działania wyłącznika różnicowo-prądowego 2:

• Wcisnąć przycisk „RESET“ na wyłączniku różnicowo-prądowym. Gotowość wyłącznika do pracy sygnalizowana jest świeceniem czerwonej lampki kontrolnej.
• Wcisnąć przycisk „TEST“. Lampka kontrolna ponad przyciskiem „RESET“ powinna zgasnąć.

Uruchomienie

Wcisnąć przycisk „RESET“ na wyłączniku różnicowo-prądowym 2.

Ustawić kurek odcinający dopływ wody 11 w położeniu „przepływ”. Skontrolować przepływ wody na wskaźniku 10.

Do nawiercania ze zredukowaną do połowy liczbą obrotów należy przekręcić włącznik/wyłącznik 13 na pozycję 1/2. Blokada włącznika/wyłącznika w tej pozycji nie jest możliwa.

Do wiercenia należy przekręcić włącznik/wyłącznik 13 na pozycję I.

114 | Polski

Wyłączenie

Zwolnić włącznik/wyłącznik 13 lub przestawić go na pozycję 0.

Zakręcić kurek odcinający 11. Po zakończeniu pracy odłączyć przyłączkę 3 od dopływu wody. Otworzyć kurek 11 i spuścić pozostałą wodę.

Ustawianie prędkości obrotowej

Za pomocą przełącznika biegów 4 można wybierać 2 zakresy prędkości obrotowych.

Oba zakresy prędkości zalecane są dla następujących średnic wiercenia:

1. bieg 82–212 mm

2. bieg 32–132 mm

Wskazówki dotyczące pracy

Przed wszystkimi pracami przy elektrona-rzędziu należy wyciągnąć wtyczkę z gniazda.

Do prac wiertarskich należy zwolnić blokadę krzyżaka obrotowego 5 (por. instrukcję eksploatacji stojaka wiertarskiego).

Wiercić ze zredukowaną do połowy prędkością obrotową (włącznik wyłącznik znajduje się na pozycji 1/2) dopóty, dopóki obracająca się koronka wiertnicza nie przestanie wibrować w obrabianym materiale. Następnie należy kontynuować pracę z pełną prędkością obrotową (włącznik/wyłącznik znajduje się na pozycji I).

Podczas pracy należy dopasować nacisk do rodzaju obrabianego materiału. Wiercić wywierając równomierny nacisk. Od czasu do czasu należy nieco wysunąć koronkę z otworu wiertniczego, aby usunąć powstałe podczas wiercenia zanieczyszczenia z segmentów diamentowych.

Nie przeciązać elektronarzędzia. W przypadku przeciążenia lampka kontrolna 12 zacznie migać (zob. „Lampka kontrolna“).

Sprzęgło przeciążeniowe

W przypadku gwałtownego zablokowania koronki wiertniczej w materiale, napęd wrzeciona wiertarki zostanie odcięty. W takim wypadku należy wyłączyć elektronarzędzie i uwolnić koronkę.

Lampka kontrolna

Lampka 12 świeci się światłem migającym: Elektronarzędzie jest prze- ciażone.

Zmniejszyć siłę nacisku. W razie potrzeby wyłączyć elektronarzędzie i naostrzyć koronę wiertniczą.

Jeżeli siła wymuszania posuwu nie zostanie zmniejszona, odpowiedni układ elektroniczny zmniejsza prędkość obrotową (w razie potrzeby aż do całkowitego zatrzymania elektronarzędzia). Po odciążeniu elektronarzędzia włączy się ono samoczynnie.

Lampka 12 świeci się światłem ciągłym: Konieczna wymiana szczotek węglowych.

Autoryzowana placówka serwisowa firmy Bosch przeprowadza te prace szybko i niezawodnie.

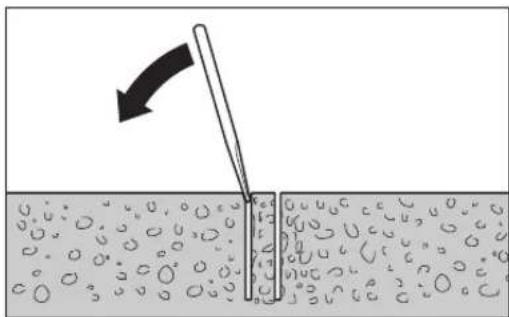

Usuwanie rdzenia wiertniczego

Po zakończeniu wiercenia należy zostawić jeszcze na krótki czas odkręconą wodę, aby wypłukać rozdrobnione zwierciny, znajdujące się pomiędzy koronką wiertniczą, a rdzeniem. Jeżeli rdzeń mocno tkwi w koronce wiertniczej, należy wybić go, uderzając miękkim kawałkiem drewna lub tworzywa sztucznego w koronkę. W razie trudności z usunięciem rdzenia, można włożyć pręt w otwór od strony mocowania koronki i lekkimi uderzeniami wybić rdzeń z koronki wiertniczej.

Wskazówka: Nie należy uderzać twardymi przedmiotami (Istnieje niebezpieczeństwo deformacji)!

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektrona-rzędziu należy wyciągnąć wtyczkę z gniazda.
Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.

Wrzeciono wiertarki 9 należy oczyścić po zakończeniu pracy. Wrzeciono i koronkę 7 należy od czasu do czasu spryskiwać środkiem antykorozyjnym.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektro-narzędzia zgodnie z danymi na tabliczce znamionowej.

Osprzęt dodatkowy/części zamienne

Stojak wiertarski do wiertnic diamentowych S 500 A ..... 0 601 190 025

Pierścień zbierający wodę ..... 2 609 390 389

Pokrywa uszczelniająca pier- ścienia zbierającego wodę. . . . 2 609 390 391

Ciśnieniowy zbiornik wody .... 2 609 390 308

Pierścień ślizgowy ..... 1 600 190 042

Przedłużka 300 mm:

- dla koronki wiertniczej G 1/2"....2 608 598 044

- dla koronki wiertniczej 1 1/4" UNC ..... 2 608 598 045

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzędzi

UI. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi:

[phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane niezdatne do użycia elektronarze-

dzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

116 | Česky
