MANUAL DE USUARIO GDB 2500 WE Professional BOSCH

Español.... Página 30

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ATENCIÓN Al utilizar herramientas eléctricas atenerse siempre a las si-

guientes medidas de seguridad básicas para reducir el riesgo de una descarga eléctrica, lesión e incendio.

Lea integramente estas instrucciones de seguridad antes de utilizar esta herramienta eléctrica y guárdelas en un lugar seguro.

El término "herramienta eléctrica" empleado en las siguientes instrucciones de seguridad se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

Español | 31

c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

32 | Español

Instrucciones de seguridad para tala- dradoras para útiles diamantados

Solamente sujete la herramienta eléctrica por las zonas de agarre aisladas del soporte de taladrar al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable de la herramienta eléctrica. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica.
Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución.

Jamás utilice la herramienta eléctrica sin el fusible diferencial (FI) adjunto.

Antes comenzar a trabajar compruebe el funcionamiento correcto del fusible diferencial. Haga reparar o sustituir un fusible diferencial dañado en un servicio técnico Bosch.
Observe que el agua evacuada no alcance a las personas que se encuentren en el área de trabajo, ni a la herramienta eléctrica.
Observe que las mangueras de agua, las piezas de unión y el anillo colector de agua (accesorio especial) estén en perfecto estado. Cambie las piezas dañadas o desgastadas antes del próximo uso del aparato. Al salir agua por las piezas de la herramienta eléctrica aumenta el peligro a exponerse a una descarga eléctrica.
▶ Guarde la herramienta eléctrica en un lugar seguro. El lugar de almacenaje, además de ser seco, deberá poder cerrarse con llave. De esta manera se evita que la herramienta eléctrica se dañe durante su almacenaje o que sea utilizada por personas inexpertas.

Mantenga las empuñaduras secas, limpias y libres de aceite o grasa. Las empuñaduras manchadas de aceite o grasa son resbaladizas y pueden hacerle perder el control sobre el aparato.
No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado comporta un mayor riesgo de electrocución.
Examine con regularidad el cable y solamente deje reparar un cable dañado en un servicio técnico autorizado para herramientas eléctricas Bosch. Sustituya un cable de prolongación dañado. Solamente así se mantiene la seguridad de la herramienta eléctrica.
▶ Utilice calzado con suela antideslizante. De esta manera evitará los accidentes que podrían presentarse al resbalar sobre superficies lisas.
▶ Solamente utilice accesorios originales Bosch.
¡Atenerse estrictamente a las instrucciones de seguridad y operación del soporte de taladrar y de los accesorios utilizados!
Jamás abandone la herramienta, antes de que ésta se haya detenido completamente. Los útiles en marcha por inercia pueden provocar accidentes.
- Conecte la herramienta eléctrica a una red conectada a tierra de forma reglamentaria. La toma de corriente y los cables de prolongación deberán disponer de un conductor de protección que funcione correctamente.

Descripción del funcionamiento

Lea integramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.

Español | 33

Utilización reglamentaria

La herramienta eléctrica ha sido prevista para taladrar en húmedo en materiales minerales como hormigón y hormigón armado o ladrillo en combinación con coronas diamantadas de operación en húmedo y una toma de agua. No es apropiada para taladrar por encima de la cabeza. La herramienta eléctrica deberá emplearse exclusivamente con el soporte especial para taladrar S 500 A. La herramienta eléctrica puede combinarse con un equipo de aspiración (anillo colector de agua y aspirador universal).

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Soporte especial para taladrar S 500 A*

2 Fusible diferencial

3 Pieza de conexión para grifos

4 Selector de velocidad

5 Brazo de ajuste (S 500 A)

6 Anillo colector de agua*

10 Indicador de caudal de agua

11 Llave de paso de agua

12 Piloto

13 Interruptor de conexión/desconexión

14 Zonas de agarre aisladas

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Taladradora para útiles diamantados		GDB 2500 WE Professional
No de artículo		0 601 18P 7..
Potencia absorbida nominal	W 2500
Potencia útil	W 1450
Revoluciones nomi- nales n_0
- 1. velocidad	min^-1	440
- 2. velocidad	min^-1	960
Diámetro de taladro
- Margen óptimo	mm	82-132
- Margen posible	mm	32-212
Alojamiento del útil		1 1 / 4 " U N C , G 1 / 2 "
Presión en toma de agua, máx.	bar 6
Peso según EPTA-Procedure 01/2003	kg 11,8
Clase de protección		©/I

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países.

Preste atención al n° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Información sobre ruidos y vibraciones

Ruido determinado según EN 61029.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 89 dB(A); nivel de potencia acústica 100 dB(A). Tolerancia K=3 dB.

¡Colocarse unos protectores auditivos!

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 61029: Valor de vibraciones generadas a_h=3 m/ , tolerancia K=1,5 m/s^2 .

34 | Español

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 61029 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Declaración de conformidad CE

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados siguientes:

EN 61029 de acuerdo con las disposiciones en las directivas 2004/108/CE, 2006/42/CE.

Expediente técnico en:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

- Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Sujeción en el soporte especial para taladrar S 500 A

¡Atenerse estrictamente a las instrucciones de seguridad y operación del soporte de taladrar utilizado!

Para el montaje de la herramienta eléctrica en el soporte de taladrar, lea y respete las indicaciones en las instrucciones de uso del mismo.

Montaje y cambio de las coronas perforadoras

Antes de cualquier manipulación en la herramienta eléctrica, en las pausas de trabajo, y cuando no vaya a usarla, asegure la herramienta eléctrica con el bloqueo de recorrido contra un movimiento accidental. Para ello, lea y aténgase a las instrucciones de uso del soporte de taladrar.

Montaje de la corona perforadora

Verifique las coronas perforadoras antes de su uso. Únicamente utilice coronas perforadoras en perfecto estado. Las coronas perforadoras dañadas o deformadas pueden causar un accidente.

Limpie la corona perforadora antes de su uso. Engrase ligeramente la rosca de la corona perforadora o pulverice una protección anticorrosiva.

Enrosque una corona perforadora G 1/2" en el husillo de taladrar 9, o bien una corona perforadora UNC de 1/4" en el husillo de taladrar 9.

- Controle la sujeción firme de la corona perforadora. La coronas perforadoras sujetas de forma incorrecta o insegura pueden aflojarse durante el trabajo y accidentarle.

Al colocar el anillo deslizante 8 (accesorio especial) entre el husillo de taladrar y la corona perforadora UNC de 1 1/4" se facilita el aflojamiento posterior de la corona perforadora.

Desmontaje de la corona perforadora

Utilice unos guantes de protección al cambiar la corona perforadora. Tras un uso prolongado de la corona perforadora ésta puede ponerse muy caliente.

Afloje la corona perforadora 7 con una llave fija (corona perforadora UNC de 1 1/4": entrecaras 41 mm; corona perforadora G 1/2": entrecaras 22 mm). Al realizar esto, sujete el husillo de taladrar 9 con la otra llave fija (entrecaras 36 mm) por los dos planos fresados que lleva.

Conexión de la refrigeración por agua

Si las coronas perforadoras en húmedo no son suficientemente refrigeradas, ello puede perjudicar a los segmentos diamantados o hacer que se bloquee la corona perforadora. Por ello, al taladrar en húmedo observe que la aportación de agua sea suficiente.

Al agrandar perforaciones ya existentes, taponarse cuidadosamente su otro extremo para alcanzar una refrigeración suficiente de la corona perforadora.

Las mangueras, llaves de paso o accesorios conectados, no deberán dificultar el proceso de taladrado.

Cierre la llave de paso del agua 11. Conecte a la alimentación de agua la pieza de conexión para grifos 3. El abastecimiento de agua puede realizarse a través de un depósito de agua a presión (accesorio especial) o de un grifo de la red de agua.

Para recoger el agua que sale de la perforación al taladrar en húmedo se requiere un anillo co-lector de agua y un aspirador universal (accesorios especiales).

Para el montaje del anillo colector de agua lea y respete las indicaciones en las instrucciones de servicio del mismo.

Operación

Puesta en marcha

¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V.
Por ello, antes de realizar las perforaciones previstas consulte a un aparejador, arquitecto o al responsable de la obra. Solamente traspase acero para armar al perforar, si el arquitecto le ha dado la autorización para ello.
Si las perforaciones previstas van a traspasar una pared o suelo, deberá inspeccionarse primero si existen obstáculos en los cuartos situados al otro lado. Acordone la obra y evite que pueda caerse el núcleo de perforación asentando firmemente un tablero contra ese punto.

Control funcional del fusible diferencial

Antes comenzar a trabajar compruebe el funcionamiento correcto del fusible diferencial 2:

• Pulse la tecla "RESET" del fusible diferencial. La disposición de funcionamiento del fusible diferencial la señaliza el piloto rojo.
• Pulse la tecla "TEST". El indicador situado encima de la tecla "RESET" se apaga.

Conexión

Pulse la tecla "RESET" del fusible diferencial (FI) 2.

Abra la llave de paso del agua 11 del aparato. Controle el paso de agua en el indicador de caudal 10.

Para iniciar el taladro a la mitad de revoluciones ajuste el interruptor de conexión/desconexión 13 en la posición 1/2. El interruptor no puede enclavarse en esa posición.

Para taladrar ajuste el interruptor de conexión/desconexión 13 en la posición I.

Suelte el interruptor de conexión/desconexión 13, y gírelo a la posición 0.

Cierre la llave de paso del agua 11. Al finalizar el trabajo, desconecte la pieza de conexión para grifos 3 de la alimentación de agua. Abra la llave de paso de agua 11 y deje salir el agua restante.

Ajuste de las revoluciones

El selector de velocidad 4 permite ajustar 2 campos de revoluciones.

Se recomienda seleccionar la velocidad respectiva para realizar perforaciones de los diámetros siguientes:

1^a velocidad 82-212 mm

2ª velocidad 32-132 mm

Instrucciones para la operación

- Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Para taladrar, desenclave el botón de retención del brazo de ajuste 5 (ver instrucciones de uso del soporte de taladrar).

Inicie la perforación a la mitad de revoluciones (interruptor de conexión/desconexión en la posición 1/2), hasta conseguir que la corona perforadora haya penetrado en el material y gire sin trepidaciones. Continúe taladrando a plenas revoluciones (interruptor de conexión/desconexión en la posición I).

Al taladrar, adapte la presión de aplicación al material a trabajar. Taladre ejerciendo una presión uniforme. De vez en cuando saque ligeramente la corona perforadora, para permitir la salida del lodo de perforación de los segmentos de la corona.

No sobrecargue la herramienta eléctrica. En caso de una sobrecarga comienza a parpadear el piloto 12 (ver "Piloto").

En caso de engancharse o bloquearse la corona perforadora se desacopla el husillo de la unidad de accionamiento. En este caso, desconecte la herramienta eléctrica y libere la corona perforadora.

Piloto

El piloto 12 parpadea:

La herramienta eléctrica está operando en la zona de sobrecarga.

Reduzca la presión de aplicación. Si fuese preciso, desconecte la herramienta eléctrica y afile la corona perforadora.

Si no se reduce la presión de aplicación, el regulador electrónico va disminuyendo las revoluciones, pudiendo incluso llegar a detenerse la herramienta eléctrica. Al reducirse la carga, la herramienta eléctrica vuelve a ponerse en marcha automáticamente.

El piloto 12 está permanentemente encendido:

Es necesario cambiar las escobillas.

Un servicio técnico Bosch realiza este trabajo rápida y concienzudamente.

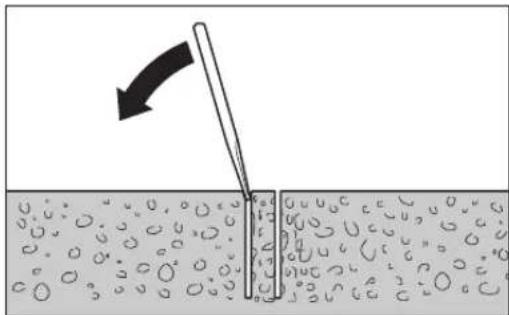

Desprendimiento del núcleo de perforación

Deje seguir circulando brevemente el agua al terminar la perforación para eliminar el lodo acumulado entre la corona perforadora y el núcleo.

Si el núcleo está atascado en la corona perforadora, suéltelo golpeando con una pieza de madera blanda o de plástico contra la corona perforadora. Si fuese necesario empuje con una varilla por el extremo de inserción de la corona perforadora.

Observación: ¡No golpee con objetos duros contra la corona perforadora (peligro de deformación)!

Mantenimiento y servicio

Mantenimiento y limpieza

• Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
• Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

Limpie el husillo de taladrar 9 al finalizar el trabajo. Pulverice de vez en cuando el husillo de taladrar y la corona perforadora 7 con una protección anticorrosiva.

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Accesorios/Piezas de repuesto

Soporte especial para taladrar S 500 A .... 0 601 190 025

Anillo colector de agua ..... 2 609 390 389

Tapa obturadora para anillo colector de agua 2 609 390 391

Depósito de agua a presión .... 2 609 390 308

Anillo deslizante ..... 1 600 190 042

Prolongación de 300 mm: - para corona perforadora G 1/2"....2 608 598 044

- para corona perforadora UNC de 1 1/4"....2 608 598 045

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: [phone] Fax: [phone]

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: [phone]

México

Robert Bosch S.A. de C.V. Tel. Interior: [phone] Tel. D.F.: [phone] E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: [phone] E-Mail: [e-mail]

38 | Español

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Chile

EMASA S.A.

Irarrázaval 259 - Ñuñoa

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Más informaciones sobre la perforación con útiles diamantados las encuentra en internet bajo

www.bosch-diamond.com.

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

NOM-

2) Segurança eléctrica

Jamais utilizar a ferramenta eléctrica sem o disjuntor de corrente de avaria fornecido.

2 Disjuntor de corrente de avaria

Teste de funcionamento do disjuntor de corrente de avaria

Premir a tecla "RESET" no disjuntor de corrente de avaria 2.

Acoplamento de sobrecarga

Accesorii/piese de schimb

Suport de găurit cu diamant

S 500 A 0 601 190 025
