GDB 2500 WE Professional - Gręžtuvas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Profesionalus sauso gręžimo deimantinis gręžtuvas
Prekės ženklas	Bosch
Modelis	GDB 2500 WE Professional
Galia	2500 W
Tuščiosios eigos greitis	0 – 650 aps/min
Maks. gręžimo skersmuo	250 mm
Maitinimas	Tinklas 230 V / 50 Hz
Svoris	8,5 kg
Kabelio ilgis	4 m
Matmenys (I × P × A)	500 × 250 × 150 mm
Pagrindinės funkcijos	Sausas gręžimas deimantiniais vainikėliais, greičio reguliavimas, gylio ribotuvas
Priežiūra ir valymas	Reguliariai valykite ventiliacijos angas, tikrinkite anglies šepetėlius
Sauga	Apsauginis nuo atatrankos jungiklis, apsauginė sankaba, pagalbinė rankena
Atsarginės dalys	Galimos gauti per Bosch techninės priežiūros tarnybą (dalių numeriai ant vardinės lentelės)
Sertifikatai	CE, atitinka Europos standartus

Dažnai užduodami klausimai - GDB 2500 WE Professional BOSCH

Kaip pakeisti GDB 2500 WE gręžtuvo anglies šepetėlius?

Atsukite anglies šepetėlių laikiklių dangtelius, išimkite senus šepetėlius ir įstatykite naujus, laikydamiesi krypties. Naudokite originalius Bosch šepetėlius, kad užtikrintumėte variklio ilgaamžiškumą.

Koks yra maksimalus gręžimo skersmuo su šiuo grąžtu?

Maksimalus gręžimo skersmuo yra 250 mm su tinkamu deimantiniu vainikėliu.

Ar reikia naudoti vandenį su GDB 2500 WE?

Ne, GDB 2500 WE yra sauso gręžimo gręžtuvas. Jis skirtas gręžimui be vandens su specialiais deimantiniais vainikėliais.

Ar greitis reguliuojamas?

Taip, gręžtuvas turi elektroninį greičio reguliatorių, leidžiantį laipsniškai reguliuoti greitį nuo 0 iki 650 aps/min.

Kaip pakeisti deimantinį vainikėlį?

Naudokite pateiktą raktą, kad atsuktumėte veržlę ant gręžtuvo nosies, pakeiskite vainikėlį, tada tvirtai priveržkite. Norėdami sužinoti priveržimo momentą, žiūrėkite naudojimo instrukciją.

Ar galiu naudoti tinklo adapterį?

Ne, prietaisas veikia tik iš 230 V tinklo. Naudojant adapterį ar per ilgą prailgintuvą gali sumažėti galia.

Kaip išvalyti gręžtuvą po naudojimo?

Atjunkite prietaisą, nuvalykite sausa šluoste. Ventiliacijos angas valykite minkštu šepetėliu. Niekada nenaudokite abrazyvinių valiklių.

Ką daryti, jei gręžtuvas neįprastai įkaista?

Nedelsiant išjunkite prietaisą ir patikrinkite anglies šepetėlius bei ventiliaciją. Jei problema išlieka, kreipkitės į Bosch techninės priežiūros tarnybą.

Ar pagalbinė rankena yra privaloma?

Taip, saugumo sumetimais pagalbinė rankena turi būti naudojama visada gręžimo metu. Ji užtikrina geresnį stabilumą ir valdymą.

Kur rasti vardinę lentelę su serijos numeriu?

Vardinė lentelė yra ant variklio korpuso šono. Joje nurodytas serijos numeris ir elektrinės charakteristikos, reikalingos užsakant dalis.

NAUDOJIMO INSTRUKCIJA GDB 2500 WE Professional BOSCH

Lietuviškai Puslapis 210

中文……页 218

中文…… 貞 224

한국어 면 230

ภาษาไทย นิ้น 236

Bahasa Indonesia....Halaman 243

Bendrosios darbo su elektriniais irankiais saugos nuorodos

DÈMESIO

Naudojant elektrinius įrankius būtina imtis šių principinių

saugos priemonių, kad apsisaugotumėte nuo elektros smūgio, gaisro ir sužeidimų pavjoaus.

Prieš pradėdami naudoti ši elektrinį įrankį, perskaitykite visas saugos nuorodas ir jas išsaugokite.

Saugos nuorodose vartojama savoka „Elektrinis įrankis“ apibūdina elektrinius įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius elektrinius įrankius (be maitinimo laido).

1) Darbo vietos saugumas

a) Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
b) Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankyto-jams. Nukreipę dėmesį į kitus asmenis galīte nebesuvaldyti prietaiso.

2) Elektrosauga

a) Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
b) Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

c) Saugokite elektrinj įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
d) Nenaudokite maitinimo laido ne pagal paskirtj, t.y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neiši- teptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

3) Žmonių sauga

a) Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.

b) Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

c) Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.

Lietuviškai | 211

d) Prieš jjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.
e) Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
f) Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

4) Rūpestinga elektrinių įrankių priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo.
d) Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rüpeestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa,

ar néra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisa, pažeistos prietaiso dalys turi būti sutaisytos.

Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
g) Elektrini įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

5) Aptarnavimas

a) Elektrini įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su deimantinio gręžimo mašinomis

▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, tai elektrinį įrankį laikykite tik už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti į pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daugybę nuostolių.

212 | Lietuviškai

Niekada nenaudokite prietaiso be FI tipo apsauginio nuotėkio srovės išjungiklio, kuris tiekiamas kartu su prietaisu.

Prieš pradėdami dirbti patikrinkite, ar FI tipo apsauginis nuotėkio srovės išjungiklis gerai veikia. Jei FI tipo apsauginis nuotėkio srovės išjungiklis pažeistas, kreipkitės į Bosch elektrinių įrankių remonto dirbtuves, kad jį suremontuotų ar pakeistų.
▶ Tiek darbo vietoje esančius žmones, tiek prietaisą saugokite nuo kontakto su vandeniu, tekančiu iš prietaiso.
Stebėkite, kad žarnos, kuriomis teka vanduo, jungiamosios dalys bei vandens surinkimo žiedas (papildoma įranga) būtų nepriekaištingos būklės. Prieš pradėdami prietaisą vėl naudoti, pakeiskite pažeistas ar susidėvėjusias dalis. Iš prietaiso dalių ištekantis vanduo padidina elektros smūgio riziką.
▶ Nenaudojamą elektrinį įrankį laikykite saugioje ir sausoje užrakinamoje vietoje. Taip sandėliuojamas elektrinis įrankis nebus pažeistas ir juo nepasinaudos nepatyrę asmenys.
▶ Rankenos turi būti sausos, švarios ir neriebaluotos. Tepalu ar alyva išteptos rankenos yra slidžios, todėl galite nesuvaldyti pjūklo.
▶ Niekuomet nedirbkite su elektriniu įrankiu, jeigu maitinimo laidas yra pažeistas. Jeigu darbo metu bus pažeistas ar nutrüks maitinimo laidas, jo nelieskite, bet tuojau pat ištraukite kištuką iš elektros tinklo lizdo. Pažeisti laidai padidina elektros smūgio riziką.
Reguliariai tikrinkite laidą, o dėl pažeisto laido remonto kreipkitės i įgaliotas Bosch elektrinių įrankių remonto dirbtuves. Pakeiskite pažeistą ilginamajį laidą. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus.
▶ Mūvėkite neslidžiais batais. Tokiu būdu išvengsite susižeidimų, kurie gresia paslydus ant slidaus pagrindo.

▶ Naudokite tik originalią Bosch papildomą įrangą.
Būtina griežtai laikytis naudojamo grežimo stovo ir papildomos įrangos saugumo ir darbo reikalavimų!
Niekada nepalikite prietaiso, kol jis visiškai nesustojo. Iš inercijos besisukantys darbo įrankiai gali sužeisti.
Prijunkite prietaisą prie tinkamai jžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su jžeminimu.

Funkciju aprašymas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Prietaisas skirtas mineralinėms medžiagoms, pvz., betonui ir gelžbetoniui, arba mūro sienai šlapiuoju būdu gręžti su deimantinėmis šlapiojo gręžimo karūnomis ir vandens tiekimo sistema. Jis neskirtas gręžti virš galvos. Prietaisą leidžiama naudoti tik su deimantinio gręžimo stovu S 500 A. Prietaisą galima naudoti su nusiurbimo įranga (vandens surinkimo žiedu ir universaliu siurbliu).

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose patektuose paveikslėliuose.

1 Deimantinio grężimo stovas S 500 A*
2 FI tipo apsauginis nuotėkio srovės išjungiklis
3 Čiaupo jungiamoji dalis
4 Greičių perjungiklis

Lietuviškai | 213

5 Pastūmos sukamoji rankena (S 500 A)
6 Vandens surinkimo žiedas*
7 Grężimo karūna*
8 Slydimo žiedas*
9 Grężimo suklys
10 Vandens srauto indikatorius
11 Vandens čiaupas
12 Kontroliné lemputé
13 ljungimo-išjungimo jungiklis
14 Izoliuotas rankenos paviršius

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Deimantinio gręžimo mašina GDB 2500 WE Professional
Gaminio numeris		0 601 18P 7..
Nominali naudojamoji galia	W 2500
Atiduodamoji galia	W 1450
Nominalus sūkių skaičius n_0 – 1-asis greitis– 2-asis greitis	min ^-1 min ^-1	440960
Gręžinio skersmuo– optimalus intervalas– galimas intervalas	mmmm	82-13232-212
Įrankių įtvaras		1 1 / 4 " U N G 1 / 2
Maks. tiekiamo vandens slėgis	bar 6
Svoris pagal „EPTA-Procedure 01/2003“	kg 11,8
Apsaugos klasė		⬤ /I
Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali skirtis.

Informacija apie triukšma ir vibracija

Triukšmo matavimų vertės nustatytos pagal EN 61029.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 89 dB(A); garso galios lygis 100 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė (trijų krypčių atstoja-masis vektorius) nustatyta pagal EN 61029: Vibracijos emisijos vertė a_h=3 m/^2 , paklaida K=1,5m f .s

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 61029 normoje standar-tizuotą matavimo metodą, ir lyginant elektrinius jrankius jj galima naudoti. Jis skirtas vibracijos poveikiui laikinai jvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežių rą, rankų šildymą, darbo eigos organizavimą.

214 | Lietuviškai

Atitikties deklaracija CE

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: EN 61029 pagal Direktyvų 2004/108/EB, 2006/42/EB reikalavimus.

Techniné byla laikoma: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Itvirtinimas deimantinio grężimo stove S 500 A

Būtina griežtai laikytis saugos ir darbo su gręžimo stovu nuorodu!

Norėdami įstatyti elektrinį įrankį į gręžimo stovą, perskaitykite stovo eksploatavimo instrukciją ir laikykitės joje pateiktų reikalavimų.

Gręžimo karūnos jdėjimas/keitimas

Prieš pradėdami bet kokius elektrinio įrankio remonto ar priežiūros darbus, prieš darbo pertraukėles ar baigę elektrinis įrankiu naudotis, kad elektrinis įrankis nepradėtų netikėtai judėti, užfiksuokite pastūmos fiksatorių. Skaitykite gręžimo stovo eksploatavimo instrukciją ir laikykitės joje pateiktų reikalavimų.

Gręžimo karūnos įstatymas

Prieš įstatydami grężimo karūnas, jas patikrinkite. Įstatykite tik nepriekaištingos būklės grężimo karūnas. Pažeistos ar deformuotos grężimo karūnos gali sukelti pavojingas situacijas.

Prieš jstatydami gręžimo karūną, ją išvalykite. Šiek tiek patepkite gręžimo karūnos sriegj arba apipurkškite jj apsaugine priemone nuo korozijos.

lsukite G 1/2" grężimo karūną i grężimo sukli 9 arba užsukite 1 1/4"-UNC grężimo karūną ant grężimo suklio 9.

▶ Patikrinkite, ar gręžimo karūna tvirtai įstatyta. Netinkamai arba negerai pritvirtintos gręžimo karūnos prietaisui veikiant gali nukristi ir sukelti pavojų.

Idėjus slydimo žiedą 8 (papildoma jranga) tarp gręžimo suklio ir 1 1/4"-UNC gręžimo karūnos, karūną vėliau galima nuimti lengviau.

Gręžimo karūnos nuėmimas

- Grężimo karūną keiskite su apsauginėmis pirštinėmis. Ilgiau prietaisą naudojant, grężimo karūna gali jkaisti.

Atlaisvinkite grężimo karūną 7 veržliarakčiu (1 1/4"-UNC grężimo karūna: rakto plotis 41 mm; G 1/2" grężimo karūna: rakto plotis 22 mm). Kitu veržliarakčiu (rakto plotis 36 mm), uždėtu ant grężimo suklio 9 dviejų briaunų, laikykite, kad nesisuktų.

Aušinimo vandeniu įrangos prijungimas

Jei gręžiant šlapiojo gręžimo karūnos nepakankamai aušinamos, gali būti pažeidžiami deimantiniai segmentai arba gręžimo karūna gali užstrigti gręžinyje. Todėl gręždami stebėkite, kad būty tiekiama pakankamai vandens.

Norint didinti jau išgręztą kiaurymę, įrangą reikia rūpeestingai prijungti, kad gręžimo karūna būtų pakankamai aušinama.

Prijungtos žarnos, uždaromieji vožtuvai ir papildoma įranga turi netrukdyti gręžimo procesui.

Lietuviškai | 215

Užsukite vandens čiaupą 11. Prie čiaupo jungiamosios dalies 3 prijunkite vandens tiekimo sistema. Vanduo gali būti tiekiamas iš mobiliojo slęginio vandens bakelio (papildoma įranga) arba iš stacionarios vandens tiekimo sistemos.

Kad grężiant šlapiuoju būdu būty surenkamas ištekantis vanduo, reikia vandens surinkimo žiedo ir universalaus siurblio (papildoma jranga).

Prieš montuodami vandens surinkimo žiedą, perskaitykite jo naudojimo instrukciją ir laikykitės joje pateiktų reikalavimų.

Naudojimas

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo įtampa turi atitikti elektrinio įrankio firminėje lentelėje nurodytą įtampą. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą.
Prieš pradėdami dirbti apie numatytas gręžti kiaurymes pasikonsultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu. Armatūras galite nutraukti tik gavę statybos inžinieriaus sutikimą.
Būtinai patikrinkite sienas ir lubas, kurias norite pergręžti, ar kitoje pusėje nėra kliūčių. Užtverkite statybos aikštelę ir imkitės atitinkamų priemonių, kad išgręžta kiaurymės šerdis nenukristų.

FI tipo apsauginio nuotėkio srovės išjungiklio veikimo patikrinimas

Kiekvieną kartą prieš pradėdami dirbti patikrinkite, ar FI tipo apsauginis nuotėkio srovės išjungiklis 2 gerai veikia.

• Paspauskite „RESET“ mygtuką ant FI tipo apsauginio nuotėkio srovės išjungiklio.
  Raudonas kontrolinis indikatorius praneša, kad apsauginis nuotėkio srovės išjungiklis paruoštas naudoti.
• Paspauskite „TEST“ mygtuką. Indikatorius virš „RESET“ mygtuko tampa juodas.

ljungimas

Paspauskite „RESET“ mygtuką ant Fl tipo apsauginio nuotėkio srovės išjungiklio 2.

Atsukite vandens čiaupą 11. Pažiūrėkite į srauto indikatorių 10, ar vanduo teka.

Norėdami įgrežti perpus mažesniu sūkių skaičiumi, jjungimo-išjungimo jungiklj 13

nustatykite j padėtį 1/2. Jungiklio šioje padėtyje užfiksuoti negalima.

Norédami grężti, jjungimo-išjungimo jungiklj 13 nustatykite j padėtį I.

Išjungimas

Atleiskite jjungimo-išjungimo jungiklj 13 arba pasukite i padėtį 0.

Užsukite vandens čiaupą 11. Baigę dirbti nuo vandens tiekimo sistemos atjunkite čiaupo jungiamają dalį 3. Atsukite vandens čiaupą 11 ir išleiskite likusį vandenį.

Sūkių reguliavimas

Greičių perjungikliu 4 galima pasirinkti 2 sūkių skaičiaus diapazonus.

Abu greičiai rekomenduojami šių diametru kiaurymėms:

1-uoju greičiu 82-212 mm

2-uoju greičiu 32-132 mm

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Norėdami gręžti, atlaisvinkite pastūmos sukamosios rankenos fiksatorių 5 (žr. gręžimo stovo naudojimo instrukciją).

Igrężkite perpus mažesniu sūkių skaičiumi (jjungimo-išjungimo jungiklis padėtyje 1/2), kol grężimo karūna pradės suktis ruošinyje nevibruodama. Toliau sukite visu sūkių skaičiumi (jjungimo-išjungimo jungiklis padėtyje I).

Grężdami pritaikykite spaudimo jęgą atitinkamai pagal grężiamą ruošinį. Gręžkite tolygiai spausdami. Jei reikia, gręžimo karūną šiek tiek ištraukite iš ruošinio, kad iš deimantinių segmentų pasišalintų gręžiant susikaupę nešvarumai.

Saugokite prietaisą nuo per didelės apkrovos. Kai prietaisas veikiamas per didele apkrova, mirksi kontrolinė lemputė 12 (žr. „Kontrolinė lemputė“).

Jei grężimo karūna stringa arba kliūva, grężimo suklio pavara išjungiama. Tokiu atveju prietaisą išjunkite ir grężimo karūną atlaisvinkite.

Kontroliné lemputé

Kontrolinė lemputė 12 mirksi:

Prietaisas veikiamas per didelės apkrovos.

Prietaisą mažiau spauskite.
Jei reikia, prietaisą išjunkite ir pagaląskite grežimo karūną.

Jei spaudimo jėga nesumažinama, elektroninis įtaisas mažina sūkių skaičių, jei reikia, iki tol, kol prietaisas išsijungia. Apkrovą panaikinus, prietaisas vėl įsijungia automatiškai.

Kontrolinė lemputė 12 dega nuolat:

Reikia pakeisti anglinius šepetėlius.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.

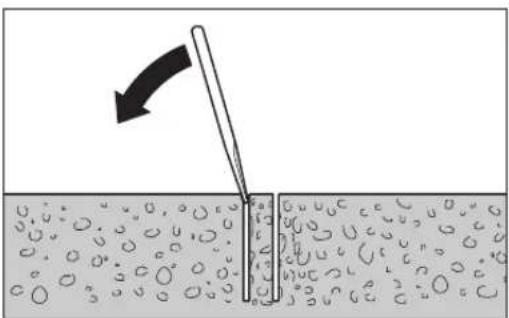

Grężinio šerdies išėmimas

Baige gręžti leiskite vandeniui dar šiek tiek tekėti, kad išsiplautų tarp gręžimo karūnos ir gręžinio šerdies gręžiant susikaupęs purvas.

Jei gręžinio šerdis tvirtai laikosi gręžimo karūnoje, stuktelėkite gręžimo karūną minkšta mediena ar plastmasiniu daiktu. Jei reikia, gręžinio šerdį išstumkite strypeliu per gręžimo karūnos įstatomąjį galą.

Nuoroda: nestuksenkite grężimo karūnos kietais daiktais (deformavimo pavojus)!

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Reguliariai valykite elektrini įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.

Baigę dirbti nuvalykite grężimo suklj 9. Grężimo suklj ir grężimo karūną 7 kartais apipurkškite apsaugos priemone nuo korozijos.

Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotame Bosch elektrinių įrankių klientų aptarnavimo skyriuje.

leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį.

Papildoma įranga ir atsarginės dalys

Deimantinio gržimo stovas S 500 A .... 0 601 190 025

Vandens surinkimo žiedas ..... 2 609 390 389

Sandarinamasis dangtelis vandens surinkimo žiedui ..... 2 609 390 391

Sléginis vandens bakelis ..... 2 609 390 308

Slydimo žiedas ..... 1 600 190 042

llginamoji dalis 300 mm: - grężimo karūnai G 1/2" ..... 2 608 598 044

- grężimo karūnai 1 1/4" UNC ..... 2 608 598 045

Lietuviškai | 217

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

218|中文

安全规章

电动工具通用安全警告
