KASUTUSJUHEND E6016 Emos

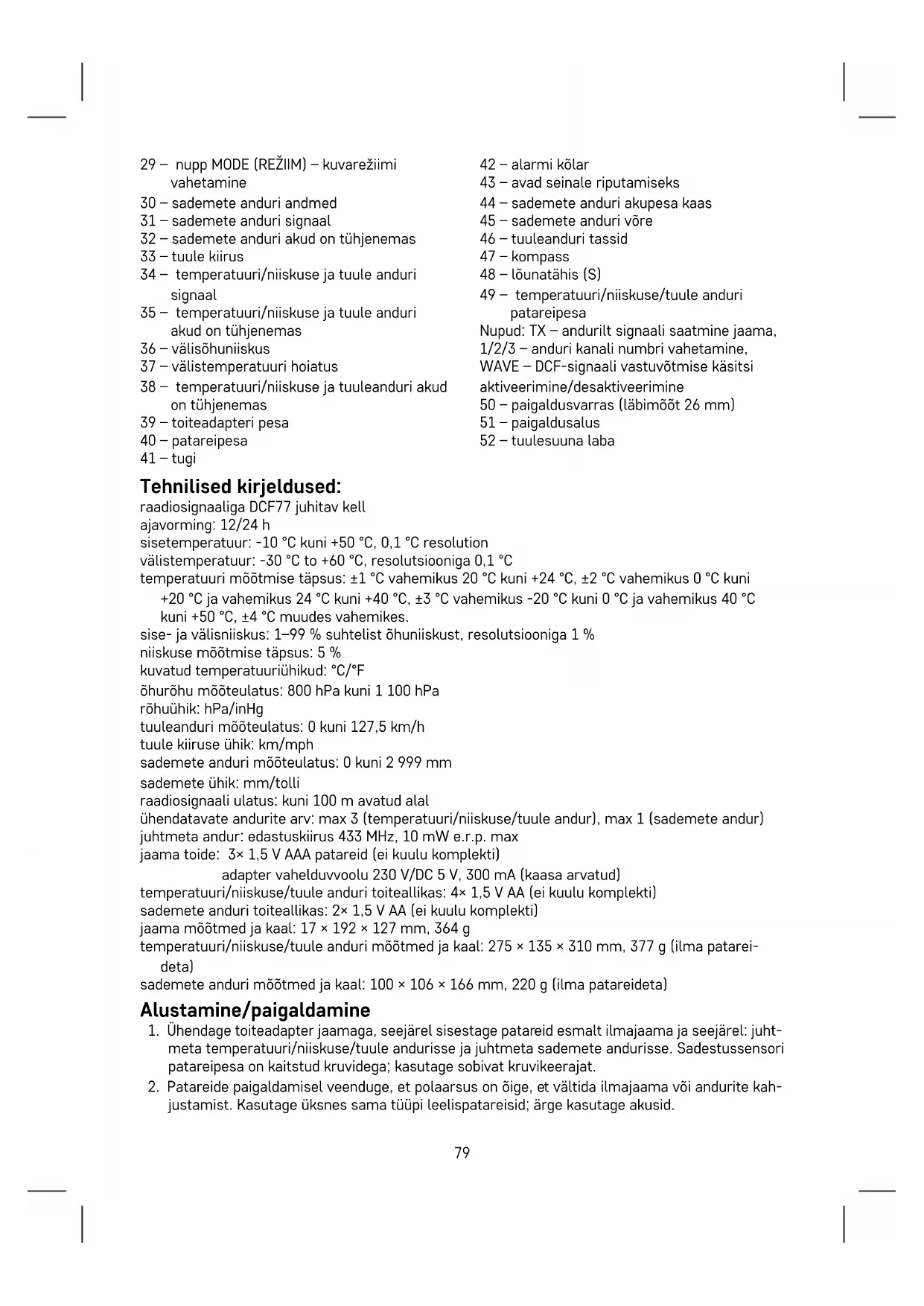

1. Ühendage toiteadapter jaamaga, seejärel sisestage patareid esmalt ilmajaama ja seejärel: juht-

meta temperatuuri/niiskuse/tuule andurisse ja juhtmeta sademete andurisse. Sadestussensori patareipesa on kaitstud kruvidega; kasutage sobivat kruvikeerajat.

2. Patareide paigaldamisel veenduge, et polaarsus on õige, et vältida ilmajaama või andurite kah-

justamist. Kasutage üksnes sama tüüpi leelispatareisid; ärge kasutage akusid.80

3. Asetage kõik seadmed üksteise kõrvale. Ilmajaam tuvastab andurite signaali automaatselt 3minuti

jooksul. Kui andurilt saadud signaali ei tuvastata, vajutage pikalt ilmajaama nuppu , et korrata otsingut ja vajutage anduri nupule TX.

4. Nõuetekohase mõõtmise tagamiseks tuleb temperatuuri/niiskuse/tuule andur ja sademete

andur asetada maapinnast (vähemalt 1,5 m) kõrgusele horisontaalpinnale ja hoonetest ja konstruktsioonidest eemale. Mõlemad andurid peavad olema kindlalt kinni kruvitud, et vältida nende kahjustamist. Kõigepealt keerake kinnitusplaat tasasele pinnale, seejärel kinnitage sellele paigaldusvarras. Keerake temperatuuri/niiskuse/tuule andur vardale. Tuul peab saama tuulean- duri ümber kõigist külgedest vabalt puhuda. Veenduge, et tuule kiiruse mõõtmiseks kasutatavad tuulesuuna näidik ja labad saavad vabalt pöörelda. Põhjanool (N) sisseehitatud kompassil peab osutama põhja suunas. Lõunatähis (S) peab reaalsuses lõunasuunda osutama. Vastasel juhul kuvatakse tuule suund alati valesti. Anduri paigaldamiseks sobiva koha valimisel kontrollige enne paigaldamist, et põhijaam asuks andurite ulatuses. Andurite vahemik võib mitmete takistustega piirkondades märkimisväärselt väheneda.

5. Ärge asetage andureid metallesemetele, kuna see vähendab nende edastusulatust.

6. Kui kuvatakse aku tühjenemise ikoon, asendage andurite või ilmajaamade patareid.

Kanali vahetamine ja täiendavate andurite ühendamine (temperatuuri/niiskuse/ sademete anduri puhul)

1. Valige andurile soovitud kanal 1, 2 või 3, vajutades korduvalt nuppu . Seejärel vajutage pikalt

nuppu ; ikoon hakkab vilkuma.

2. Eemaldage anduri tagaküljel asuva akupesa kaas ja seadke anduri lüliti soovitud andurikanali numb-

rile (1, 2, 3), seejärel sisestage patareid (4× 1,5 V AA). Anduri andmed laaditakse 3 minuti jooksul.

3. Kui andurisignaali ei leita, eemaldage patareid ja jätkake vastavalt sammudele 1 ja 2 või vajutage

nuppu TX. Tähelepanu! Anemomeeter (tuule kiiruse ja suuna mõõtja) töötab ainult kanalil 1 (varuandur E06016). Kanaleid 2 ja 3 kasutatakse välistemperatuuri ja niiskuse kohta teabe saamiseks (varuandur E06018). Andmete esitamine mitmelt andurilt, automaatne ühendatud andurite väärtuste tsükliline esitamine Vajutage korduvalt nuppu , et kuvada andmed jaama kõigi ühendatud andurite kohta ükshaaval. Samuti saate tsüklilise esituse aktiveerida kõikides ühendatud andurites olevate andmete kaudu:

1. Tsükli sisselülitamine

Vajutage korduvalt nuppu , kuni ekraanil kuvatakse ikoon . Kõigi kolme anduri andmed kuvatakse üksteise järel automaatselt ja korduvalt.

2. Tsükli väljalülitamine

Vajutage korduvalt nuppu , kuni ikoon kaob. Raadiojuhtimisega kell (DCF77) Juhtmeta temperatuuri/niiskuse/tuule andur hakkab automaatselt otsima DCF77 (edaspidi „DCF“) signaali 5 minuti jooksul pärast ilmajaamaga sidumist; ikoon vilgub. (DCF-andur asub tempera- tuuri/niiskuse/tuule anduris). Signaal tuvastatud – ikoon lakkab vilkumast ja kuvatakse praegune kellaaeg DCF-ikooniga . Signaali ei tuvastatud – DCF-ikooni ei kuvata. DCF-signaal sünkroniseeritakse iga päev vahemikus kell 02.00–03.00. DCF-signaali otsimise saate aktiveerida ka käsitsi. Vajutage pikalt temperatuuri/niiskuse/tuule anduri patareipesas asuvat nuppu WAVE (LAINE). Andur hakkab otsima DCF-signaali. Otsingu lõpetamiseks vajuta uuesti nuppu WAVE (LAINE). Märkus. Kui ilmajaam tuvastab DCF-signaali, kuid ekraanil olev aeg pole õige (nt nihkunud ±1 tundi), peate alati määrama õige ajavööndi riigis, kus te jaama kasutate, vt Manuaalseaded. Standardtingimustes (ohutul kaugusel häireallikatest, nagu telerid või arvutimonitorid), võtab signaali vastuvõtt aega mitu minutit. Kui ilmajaam signaali ei tuvasta, toimige järgmiselt.

1. Viige ilmajaam teise asukohta ja proovige veel kord DCF-signaali tuvastada.81

2. Kontrollige üle kella kaugus segavatest seadmetest (arvutiekraanid või televiisorid). See peaks

olema signaali vastuvõtmise ajal vähemalt 1,5 kuni 2 m raadiuses.

3. DCF-signaali tuvastamise ajal ärge seadke ilmajaama metallist uste, aknaraamide ega muude

metallstruktuuride või esemete lähedusse (pesumasinad, kuivatid, külmikud jne).

4. Raudbetoonkonstruktsioonides (keldrites, kõrghoonetes jne) on DCF-signaali vastuvõtt tingimus-

test olenevalt nõrgem. Äärmuslikel juhtudel asetage ilmajaam vastuvõtja suunas akna lähedusse. DCF 77 raadiosignaali vastuvõtmist mõjutavad järgmised tegurid.

• paksud seinad ja isolatsioon, vundamendid ja keldrid

• ebapiisavad kohalikud geograalised tingimused (neid on raske eelnevalt hinnata)

• atmosfäärihäired, äikesetormid, häirekõrvalduseta elektriseadmed, telerid ja arvutid asub DCF-raadiovastuvõtja lähedal. Manuaalseaded Kõik väärtuste muutused tehakse nuppude ja abil. Pärast soovitud väärtuse seadistamist ja mitte ühegi teise nupu vajutamist salvestatakse seadistatud väärtused automaatselt ja ekraan lülitub põhiekraanile. Aja, kuupäeva ja ajavööndi seadistamine

1. Vajutage lühidalt nuppu

2. Vajutage nuppu 3 sekundit ja kasutage nuppe ja , et määrata järgmised väärtused.

ajavöönd, kalendri keel (ENG, GER, FRE, ITA, DUT, SPA, DAN), aasta, kuupäeva vorming, kuu, päev, 12/24 h ajavorming, tund, minut, sekund.

3. Kinnitage seadistatud väärtus, vajutades nuppu ; nooleklahvide hoidmine kiirendab seadistamist.

Alarmi seaded Ilmajaamal saab seadistada 2 alarmi.

1. Vajutage kaks korda lühidalt nuppu

2. Vajutage nuppu 3 sekundit ja kasutage noolenuppe, et määrata alarmi tund ja minut.

3. Kinnitage seadistatud väärtus vajutades

; nooleklahvide hoidmine kiirendab seadistamist. Alarmi aktiveerimine/desaktiveerimine/edasilükkamine Nupu korduv vajutamine aktiveerib alarmi 1 (AL1); alarmi 2 (AL2); või mõlemad alarmid samaaegselt (AL1, AL2); või desaktiveerib alarmid. Alarmi saab 5 minutit edasi lükata, vajutades nuppu . Pärast vajutamist hakkavad ikoonid vilkuma. Lülitage alarm välja, vajutades nuppu . Pärast vajutamist lõpetavad ikoonid vilkumise ja ekraanile jääb ainult . Alarm aktiveerub järgmisel päeval uuesti. Kõrguse ja atmosfäärirõhu seadistamine Jaam kuvab atmosfäärirõhku ühikutes hPa või inHg ja säilitab viimase 12 tunni rõhunäite. Rõhu väärtuste täpsema arvutamise saavutamiseks on soovitatav käsitsi määrata kõrgus kohas, kus ilmajaama kasutatakse.

1. Vajutage nuppu lühidalt kolm korda

3 sekundit ja kasutage noolenuppe, et määrata kõrgus vahemikus -90 kuni +1 990 m (10 m sammuga).

vajutamine lülitab ühikute m/hpa ja jalga/inHg vahel.

4. Seadete sulgemiseks vajutage lühidalt nuppu .

Sademete ühiku seadistamine

1. Vajutage viis korda nuppu , seejärel vajutage kolm sekundit nuppu .

2. Kasutage noolenuppe ja , et määrata ühikuks mm või tollid.

3. Seadete sulgemiseks vajutage lühidalt nuppu .

Tuule kiiruse ühiku seadistamine

1. Vajutage nuppu kuus korda, seejärel vajutage nuppu kolm sekundit.

2. Kasutage noolenuppe ja , et määrata ühikuks km/h või mph.

3. Seadete sulgemiseks vajutage lühidalt nuppu .82

Maksimaalse ja minimaalse temperatuuri piiride määramine Temperatuurimäärasid saab seada sõltumatult kuni kolme välistemperatuuri anduri jaoks. Kui minimaalne või maksimaalne temperatuuripiirang on aktiveeritud, ilmub ekraanile ikoon (min) või (max) ja kaob pärast desaktiveerimist. Temperatuuripiirangu ulatused õuetegevus sees Miinimum -30°C kuni +10°C 0°C kuni 23°C Maksimum 28°C kuni +60°C 26°C kuni 50°C Eristus 0,5°C 0,5°C Vajutage põhiekraanil korduvalt nuppu , et lülituda andurile 1, 2 või 3 ja jätkake iga anduri puhul järgmiselt.

lühidalt neli korda.

3 sekundit ja seadistage minimaalne välistemperatuur.

3. Vajutage lühidalt nuppu

ja aktiveerige (ON)/desaktiveerige (OFF) välistemperatuuri hoiatus.

4. Vajutage lühidalt nuppu

ja määrake minimaalne välistemperatuur.

5. Vajutage lühidalt nuppu ja aktiveerige (ON)/desaktiveerige (OFF) maksimaalse välistempe-

6. Vajutage lühidalt nuppu

ja määrake minimaalne sisetemperatuur.

7. Vajutage lühidalt nuppu ja aktiveerige (ON)/desaktiveerige (OFF) minimaalse temperatuuri

8. Vajutage lühidalt nuppu

ja määrake minimaalne sisetemperatuur.

9. Vajutage lühidalt nuppu

ja aktiveerige (ON)/desaktiveerige (OFF) maksimaalse temperatuuri hoiatus. Kui määratud temperatuuripiirang on ületatud, kõlab helisignaal 1 minuti jooksul ja väärtus hakkab vilkuma. Mis tahes nupu vajutamine ekraanil tühistab hoiatussignaali, kuid aktiivse hoiatuse sümbol vilgub jätkuvalt. Kui temperatuur langeb allapoole seatud piirväärtust, lõpetab ekraanil olev sümbol vilkumise. Temperatuuri, niiskuse ja rõhu suundumused Tõusev Püsiv Langev Kuufaasid

1 – Kuuloomine 2 – Noorkuu 3 – Poolkuu 4 – Kasvav kuu 5 – Täiskuu 6 – Kahanev kuu 7 – Poolkuu 8 – Vanakuu Märkus. Ajavahemikul 18.00 kuni 06.00 ümbritsevad kuu ikooni tähed. Temperatuuri/niiskuse ja tuule maksimaalse ning minimaalse näidu kuvamine Nupu korduv vajutamine näitab järk-järgult maksimaalset ja minimaalset mõõdetud temperatuuri ja niiskuse väärtusi ning maksimaalset tuule tugevust. Mõõdetud väärtuste mälu kustutatakse automaatselt iga päev kell 00.00. Või vajutage pikalt nuppu , et mälu automaatselt kustutada. Mõõdetud väärtuste kuvamine sademete andurilt Nupu korduv vajutamine näitab järk-järgult mõõdetud sademete väärtusi erinevatel ajaperioodidel.83 Kokku Täna Viimasel tunnil Eile Sel nädalal Nupu pikalt vajutamine kustutab mõõdetud väärtuse. Jaama ekraani taustavalgustus Kui toiteallikas on adapter: Alaline taustvalgustus määratakse automaatselt. Nupu SNOOZE/LIGHT (EDASILÜKKAMINE/VALGUSTUS) korduv vajutamine võimaldab teil määrata alalise taustvalgustuse neli erinevat taset (välja lülitatud, maksimaalne, keskmine, madal). Kui toiteallikas on ainult 3× 1,5 V AAA patareid: Ekraani taustavalgustus on välja lülitatud. Nupu SNOOZE/LIGHT (EDASILÜKKAMINE/VALGUSTUS) vajutamine lülitab ekraani taustvalgustuse 5 sekundiks sisse, seejärel lülitab selle uuesti välja. Kui jaam töötab ainult patareidega, ei saa ekraani pidevat taustavalgust aktiveerida! Märkus. Sisestatud patareid on mõõdetud/määrate andmete varutoide. Kui patareid pole sisestatud ja adapteri lahti ühendate, kustutatakse kõik andmed. Ilmaprognoos Jaam prognoosib atmosfäärirõhu muutuste põhjal ilma järgneva 12–24 tunni jooksul 15–20 km ulatuses. Ilmaprognoosi täpsus on 70–75 %. Ilmaprognoosi ikoon kuvatakse väljale nr. 7. Kuna ilmateade ei pruugi alati olla 100 % täpne, ei saa tootja ega müüja vastutada vale ilmaprognoosi põhjustatud kahju eest. Pärast esimest seadistamist või pärast ilmajaama lähtestamist aktiveeritakse õpperežiim, mida näitab ekraanile ilmuv LEARNING … (ÕPPIMINE ...) Jaam hindab mõõdetud andmeid ja suurendab pidevalt prognoosi täpsust. See režiim jätkub 14 päeva, seejärel kaob ikoon LEARNING … (ÕPPIMINE ...) automaatselt. Ilmaprognooside ikoonid: Päikseline Pilves Pilves Vihm/ lumesadu Tugev vihm/tugev lumesadu Korrashoid ja hooldamine

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

• Ärge laske tootel kokku puutuda otsese päikesevalguse, äärmise külma ja niiskuse ning ootamatute temperatuurimuutustega, kuna need võivad kahjustada tuvastustäpsust.

• Ärge asetage toodet kohta, kus esineb vibratsiooni- ja löökide oht; need võivad seadet kahjustada.

• Ärge laske tootel kokku puutuda liigse surve, löökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada talitlushäireid, lühemat aku kasutusaega, patareide kahjustamist ja plastosade deformeerumist.

• Ärge jätke toodet vihma või niiskuse kätte, see ei ole mõeldud kasutamiseks välitingimustes.

• Ärge asetage tootele avatud leegiallikaid, nt süüdatud küünalt jne.

• Ärge asetage toodet ebapiisava õhuvooluga kohtadesse.

• Ärge muutke toote sisemisi vooluahelaid. See võib seda kahjustada ja garantii automaatselt tühistada. Toodet tohib parandada ainult kvalitseeritud spetsialist.84

• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid; need võivad plastosasid kriimustada ja põhjustada elektriahelate korrosiooni.

• Ärge kastke toodet vette või muudesse vedelikke.

• Toode ei tohi kokku puutuda veetilkade või -pritsmetega.

• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.

• Hoidke toodet lastele kättesaamatus kohas; see ei ole mänguasi.

• Eemaldage tühjad patareid; need võivad lekkida ja toodet kahjustada. Kasutage ainult soovitatud tüüpi uusi patareisid ja veenduge, et polaarsus on nende asendamisel õige.

• Ärge visake patareisid tulle ja ärge võtke neid lahti ega lühistage.

• See seade ei ole mõeldud kasutamiseks inimestele (sealhulgas lastele), kelle füüsiline, sensoorne või vaimne puue või kogemuste ja teadmiste puudumine takistab selle ohutut kasutamist, välja arvatud juhul, kui nende ohutuse eest vastutav isik kontrollib või juhendab neid seadme kasuta- misel. Lapsi tuleb jälgida, et tagada et nad seadmega ei mängiks. Pärast kasutamist saab seadmest ja patareidest ohtlik jääde – ärge visake neid sorteerimata olme- jäätmetesse, vaid tagastage need kogumispunkti – nt kauplusesse, kust toote ostsite. Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumis- punkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist. Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp E6016 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaad- ressil: http://www.emos.eu/download. BG | Безжична метеорологична станция 1 – бутон за повтаряне на сигнала на будилника и за осветяване на екрана (snooze/light) 2 – номер на сензора за температура/влаж- ност и вятър 1/2/3 3 – външна температура 4 – превключване на данни от свързани
