ПОСІБНИК КОРИСТУВАЧА E6016 Emos

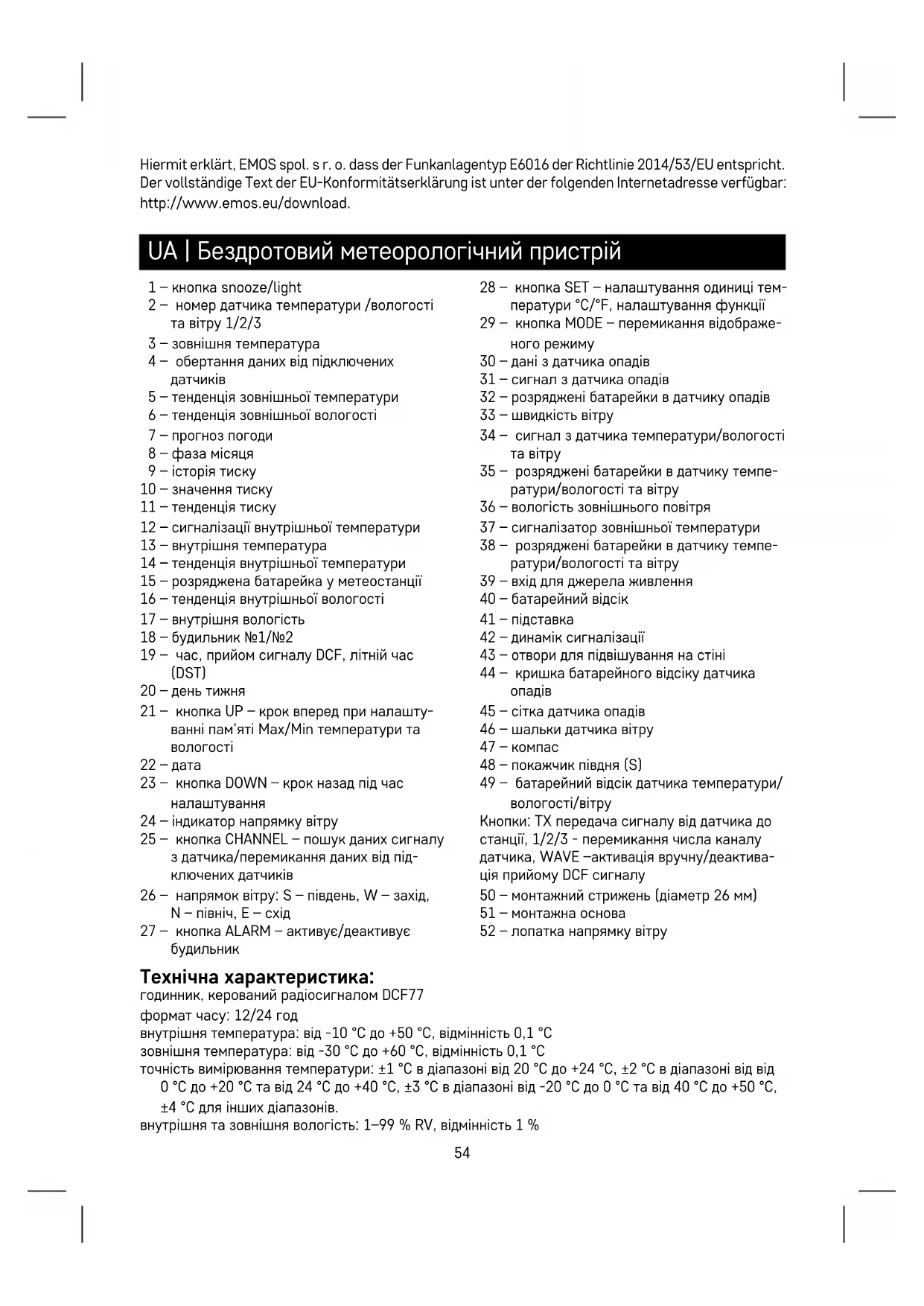

5 – тенденція зовнішньої температури 6 – тенденція зовнішньої вологості 7 – прогноз погоди 8 – фаза місяця 9 – історія тиску 10 – значення тиску 11 – тенденція тиску 12 – сигналізації внутрішньої температури 13 – внутрішня температура 14 – тенденція внутрішньої температури 15 – розряджена батарейка у метеостанції 16 – тенденція внутрішньої вологості 17 – внутрішня вологість 18 – будильник №1/№2 19 – час, прийом сигналу DCF, літній час (DST) 20 – день тижня 21 – кнопка UP – крок вперед при налашту- ванні пам'яті Max/Min температури та

22 – дата 23 – кнопка DOWN – крок назад під час налаштування 24 – індикатор напрямку вітру 25 – кнопка CHANNEL – пошук даних сигналу з датчика/перемикання даних від під- ключених датчиків 26 – напрямок вітру: S – південь, W – захід, N – північ, E – схід 27 – кнопка ALARM – активує/деактивує

28 – кнопка SET – налаштування одиниці тем- ператури °C/°F, налаштування функції 29 – кнопка MODE – перемикання відображе- ного режиму 30 – дані з датчика опадів 31 – сигнал з датчика опадів 32 – розряджені батарейки в датчику опадів 33 – швидкість вітру 34 – сигнал з датчика температури/вологості

35 – розряджені батарейки в датчику темпе- ратури/вологості та вітру 36 – вологість зовнішнього повітря 37 – сигналізатор зовнішньої температури 38 – розряджені батарейки в датчику темпе- ратури/вологості та вітру 39 – вхід для джерела живлення 40 – батарейний відсік 41 – підставка 42 – динамік сигналізації 43 – отвори для підвішування на стіні 44 – кришка батарейного відсіку датчика

45 – сітка датчика опадів 46 – шальки датчика вітру 47 – компас 48 – покажчик півдня (S) 49 – батарейний відсік датчика температури/ вологості/вітру Кнопки: TX передача сигналу від датчика до станції, 1/2/3 - перемикання числа каналу датчика, WAVE –активація вручну/деактива- ція прийому DCF сигналу 50 – монтажний стрижень (діаметр 26 мм) 51 – монтажна основа 52 – лопатка напрямку вітру Технічна характеристика: годинник, керований радіосигналом DCF77 формат часу: 12/24 год внутрішня температура: від -10°C до +50°C, відмінність 0,1°C зовнішня температура: від -30°C до +60°C, відмінність 0,1°C точність вимірювання температури: ±1°C в діапазоні від 20°C до +24°C, ±2°C в діапазоні від від 0°C до +20°C та від 24°C до +40°C, ±3°C в діапазоні від -20°C до 0°C та від 40°C до +50°C, ±4°C для інших діапазонів. внутрішня та зовнішня вологість: 1–99 % RV, відмінність 1 %55 точність вимірювання вологості: 5 % зображення температури вимірювання: °C/°F діапазон виміру бар. тиску: від 800 hPa до 1 100 hPa одиниця тиску: hPa/mph датчик вітру датчика вітру: від 0 до 127,5 км/год одиниця вітру: км/миль/год діапазон вимірювання датчика опадів: від 0 до 2 999 мм одиниця опадів: мм/inch досяжність радіосигналу: до 100 м у вільному просторі кількість датчиків, які можуть бути підключені: макс. 3 (датчик температури/вологості/вітру), макс. 1 (датчик опадів) бездротовий датчик: частота передачі 433 МГц, 10 мВт e.r.p. макс. живлення метеостанції: 3× 1,5 В ААА батареїйки(не входять у комплект) адаптер АС 230 В/DC 5 В, 300 мА (входить у комплект) джерело живлення датчика температури/вологості/вітру: 4× 1,5 В АА (не входять у комплект) джерело живлення датчика опадів: 2× 1,5 В АА (не входять у комплект) розміри і вага метеостанції: 17 × 192 × 127 мм, 364 г розміри і вага датчика температури/вологості/вітру: 275 × 135 × 310 мм, 377 г (без батарейки) розміри і вага датчика опадів: 100 × 106 × 166 мм, 220 г (без батарейок) Впуск в експлуатацію/установка

1. Підключіть блок живлення до станції, а потім вставте батарейки, спочатку в метеостанцію, а

потім у бездротовий датчик температури/вологості/вітру і в бездротовий датчик опадів. Кришка батарейного відсіку датчика опадів закріплена гвинтами, тому використайте відповідну викрутку.

2. Під час вставлення батарейок дотримуйтесь правильної полярності, щоб уникнути пошко-

дження метеостанції або датчиків. Використовуйте лише лужні батарейки одного і того типу, не використовуйте зарядні батарейки.

3. Розташуйте всі пристої поруч. Метеостанція автоматично здійснює пошук сигналів від датчиків

на протязі 3 хвилин. Якщо сигнал датчика не знайдено, натисніть і довше притримайте кнопку на метеостанції щоб повторити пошук, а на датчику натиснути кнопку TX.

4. Для забезпечення правильного вимірювання необхідно датчик температури/вологості/вітру і

датчик опадів розмістити над поверхнею (мін. 1,5 м) на горизонтальній поверхні і подалі від різних конструкцій та споруд. Обидва датчика повинні бути міцно пригвинчені, щоб уникнути їхнього пошкодження. Спочатку загвинтіть монтажну дощичку на рівну поверхню, а потім до неї монтажний стрижень, на який пригвинтите датчик температури/вологості/вітру. Вітер повинен вільно проходити навколо датчика вітру з усіх боків. Переконайтеся, що індикатор напрямку вітру і вітряк для вимірювання швидкості вітру, можуть вільно обертатися. Згідно вбудованого компаса, північна стрілка (N) повинна вказувати на північ і фактично. Покажчик півдня (S) має бути спрямований на південь і насправді. Інакше напрямок, з якого дує вітер завжди відображатиметься неправильно. Після вибору відповідного місця перем монтажом, переконайтеся, чи головна станція знаходиться в досяжності датчиків. У забудованих просторах діапазон датчиків може швидко знижуватися.

5. Не кріпіть датчики на металеві предмети, діапазон його передачі буде знижений.

6. Якщо з'явиться значок розрядженої батарейки, замініть батарейки в датчиках або в метеостанції.

Зміна каналу та підключення ще інших датчиків (застосовується до датчика температури/вологості/опадів)

1. Повторним натиском кнопки виберіть необхідний канал датчика – № 1, 2 або 3. Потім

натисніть та притримайте кнопку , іконка почне мигати.

2. Зніміть кришку батарейного відсіку із задньої сторони датчика, налаштуйте перемикач на

потрібну цифру каналу датчика (1, 2, 3) і вставте батарейки (4× 1,5 В АА). Дані сенсора зчитуються протягом 3 хвилин.

3. Якщо сигнал датчика не знайдено, вийміть батарейки та знову виконайте кроки 1 та 2 або

натисніть кнопку TX.56 Попередження: Анемометр (швидкість та напрямок вітру) функціонує лише на каналі № 1 (запасний датчик E06016). Канал №2 та №3 використовуються для отримання інформації зовнішньої температуру та вологості (запасний датчик E06018). Налаштування відображення даних з декількох датчиків, автоматичне обертання даних підключених датчиків Повторним натиском кнопки на метеостанції поступово зобразите дані з усіх підключених

Також можна активувати автоматичне обертання даних з підключених датчиків:

1. ввімкнення обертання

Натискайте декілька разів кнопку , доки на дисплеї з’явиться іконка . Послідовно автоматично і повторно будуть відображатися дані з усіх 3 датчиків.

2. вимкнення обертання

Натискайте декілька разів кнопку , поки не зникне іконка . Годинник керований радіосигналом (DCF77) Бездротовий датчик температури/вологості/вітру автоматично почне пошук сигналу DCF77 (далі DCF) протягом 5 хв після сполучення з метеостанцією, миготить іконка . (Датчик DCF розта- шований у бездротовому датчику температури/вологості/вітру). Сигнал знайдений – іконка перестане мигати, і відобразиться актуальний час із іконкою DCF . Сигнал не знайдений – іконка DCF не буде зображена. DCF сигнал буде синхронізований щодня від 2:00 до 3:00 ранку. Пошук сигналу DCF також можете вручну. Натисніть і притримайте кнопку WAVE, котра розташована в батарейному відсіку датчика темпе- ратури/вологості/вітру. Датчик почне пошук сигналу DCF. Щоб закінчити пошук, знову натисніть і притримайте кнопку WAVE. Примітка: Якщо метеостанція захопить сигнал DCF, але зображений актуальний час зобразиться неправильно (напр., посунутий на ±1 годину, необхідно завжди встановити правильний зсув часу в країні, де використовується метеостанція, див. Ручне наслаштування). У звичайних умовах (на безпечній віддалі від джерел перешкод, напр., телевізорів, комп'ютерних моніторів) для захоплення сигналу часу потрібно кілька хвилин. Якщо метеостанція цей сигнал не вловлює, дійте таким способом:

1. Перемістіть метеостанцію в інше місце і спробуйте знову захопити сигнал DCF.

2. Перевірте розміщення годинника від джерел перешкод (комп'ютерні монітори або телевізори).

При отриманні цього сигналу відстань повинна бути хоча 1,5–2 метрів.

3. Під час прийому сигналу DCF не розміщуйте метеостанцію біля металевих дверей, віконних рам

або інших металевих конструкцій або предметів (пральні машини, сушарки, холодильники тощо).

4. У будовах із залізобетонних конструкцій (підвали, висотні будинки тощо) прийом сигналу DCF

в залежності від умов може бути слабший. У крайніх випадках помістіть метеостанцію ближче до вікна, у напрямку до передавача. На прийом радіосигналу DCF 77 мають вплив наступні фактори:

• товсті стіни і ізоляція, підвальні приміщення і підвальні простори

• невідповідні географічні умови (важко наперед передбачити)

• атмосферні перешкоди, грози, електроприлади котрі не забезпечені від перешкід, телевізори і комп'ютери, розташовані поруч з радіоприймачем DCF. Ручне налаштування Будь-які зміни параметрів проводьте за допомогою кнопок тa . Після налаштування бажаних параметрів і не натискаючи жодну іншу кнопку, налаштування пара- метрів автоматично зберігається, а дисплей перемикнеться на звичайне зображення. Налаштування часу, дати та часового поясу

1. Коротко натисніть кнопку57

2. Натисніть 3 сек. кнопку

тa за допомогою кнопок налаштуйте і наступні параметри: часовий пояс, мову календаря (ENG, GER, FRE, ITA, DUT, SPA, DAN), рік, формат дати, місяця, дня, формат часу 12/24 год, годину, хвилини, секунди

3. Налаштовані параметри підтвердіть натиснувши на кнопку , притримуючи стрілки пере-

міщаєтесь скоріше. Налаштування будильника. Метеостанція дає можливість налаштувати 2 будильники.

1. Натисніть 2 рази коротко кнопку

2. Натисніть та притримайте 3 сек. кнопку тa стрілками налаштуйте годину та хвилини

3. Налаштовані дані підтвердіть натиском , притримуючи стрілки переміщаєтесь швидше.

Актуалізація/деактивація/повторний будильник Поступово натискаючи на кнопку активуйте будильник 1 (AL1); будильник 2 (AL2); або обидва будильники одночасно (AL1, AL2); деактивуйте будильники. Вимкнете будильник на 5 хвилин за допомогою кнопки . Після натискання почнуть мигати

Будильник вимкнете за допомогою кнопки . Після натискання кнопки перестануть мигати

і залишиться світитись тільки . Будильник буде знову дзвонити на слідуючий день. Налаштування висоти над рівнем моря і атмосферного тиску Метеостанція відображає атмосферний тиск у гПа або inHg, а також дані тиску протягом останніх 12 годин. Щоб більш точно розрахувати значення тиску, бажано вручну налаштувати висоту над рівнем моря місця, де використовується метеостанція

1. Коротко натисніть на кнопку 3 рази

2. Натисніть та притримайте 3 сек. кнопку - і налаштуйте за допомогою стрілок висоту над

рівнем моря в межах від -90 м до +1 990 м (відмінність 10 м).

3. Натиснувши на кнопку

змініть одиницю тиску „M/hpa“ або „Ft/inHg“.

4. Щоб закінчити налаштування коротко натисніть на кнопку .

Налаштування одиниці опадів

1. Натисніть 5 разів на кнопку , потім натисніть та притримайте 3 сек. кнопку .

2. За допомогою стрілок і налаштуйте одиницю мм або дюймів.

3. Натисніть коротко кнопку , щоб закінчити налаштування.

Налаштування одиниць швидкості вітру

1. Натисніть 6 разів на кнопку , потім на 3 сек. натисніть кнопку .

2. За допомогою стрілок і налаштуйте одиниці км/год або mph.

3. Натисніть коротко кнопку , щоб закінчити налаштування.

Налаштування обмеження максимальної і мінімальної температури Температурне обмеження можна налаштувати окремо навіть для 3-х датчиків зовнішньої температури. Коли встановлено мінімальне або максимальне обмеження температури зобразиться іконка

(макс); під час деактивації вона зникне Межі обмеження температури Зовнішня (outdoor) Внутрішня (indoor) Мінімальна від -30°C до +10°C від 0°C до 23°C Максимальна Від 28°C до +60°C Від 26°C до 50°C Відмінність 0,5°C 0,5°C При звичайному зображенні перемикніть повторним натиском кнопки на датчик 1,2 або 3 тa з кожним датчиком зробіть це тим самим способом.58

1. Натисніть 4 рази коротко на кнопку

2. Натисніть та притримайте 3 сек. кнопку тa налаштуйте мінімальну зовнішню (outdoor)

3. Коротко натисніть кнопку тa обновіть (ON)/деактивуйте (OF) зовнішнє мінімальне попе-

редження температури .

4. Коротко натисніть кнопку і налаштуйте мінімальну зовнішню (outdoor) температуру.

5. Коротко натисніть кнопку та ввімкнете (ON)/вимкнете (OF) зовнішні максимальні попере-

6. Коротко натисніть кнопку тa налаштуйте мінімальну внутрішню (indoor) температуру.

7. Коротко натисніть кнопку та ввімкнете (ON)/вимкнете (OF) мінімальне внутрішнє попе-

8. Коротко натисніть кнопку тa налаштуйте мінімальну внутрішню (indoor) температуру.

9. Коротко натисніть кнопку та ввімкніть (ON)/вимкніть (OF) максимальне внутрішнє попе-

редження про температуру. Якщо задані параметри температури перевищені, прозвучить звуковий сигнал протягом 1 хвилини і параметри почнуть мигати. Натиснувши будь-яку кнопку на дисплеї, скасуєте нагадувальний звуковий сигнал, але на дисплеї буде продовжувати мигати символ тривоги. Коли температура падає нижче встановлених параме- трів, тоді і символ на дисплеї перестає мигати. Тренд температури, вологості і тиску Піднімається

Понижається Фаза місяця

1 – Новомісячник 2 – Залишок молодика 3 – Перша четверть 4 – Зростючий повний місяць 5 – Повний місяць 6 – Повний місяць зменшується 7 – Остання чверть 8 – Наближається новий місяць Примітка: в період від 18:00 до 06:00 год. будуть зображені зірки навколо іконки місяця. Зображення максимальних і мінімальних параметрів температури/вологості та

Повторним натиском на кнопку поступово будуть зображені максимальне та мінімальне значення температури, вологості та максимальне значення вітру. Пам'ять виміряних даних автоматично видаляється щодня в 00:00. Або натисніть та притримайте кнопку , пам'ять буде видалена вручну. Зображення виміряних даних датчика опадів Повторним натиском на кнопку поступово будуть зображені виміряні дані опадів в різні періоди. Цілком – Accumulated Сьогодні – today Останню годину – Last hour Вчора – yesterday Цей тиждень – this week Довгим натиском на кнопку видалите виміряні дані. Підсвічення дисплея метеостанції При живленні від адаптера: Підсвічування дисплея є налаштовано автоматично.59 Повторним натиском на кнопку SNOOZE/LIGHT, налаштуєте 4 режими постійного підсвічування (вимкнено, максимальний рівень, середній рівень, низький рівень). При живленні лише від батарейок 3× 1,5 В ААА: Підсвічування дисплея вимкнено, після натискання кнопки SNOOZE/LIGHT дисплей розсвітиться на 5 секунд, а потім вимкнеться. При живленні тільки від батарейок, не можливо активувати постійне підсвічування дисплея!

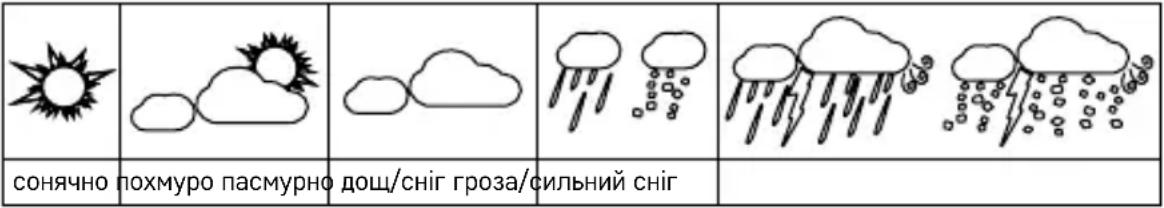

Вставлені батарейки служать резервою вимірюваних/налаштованих даних. Якщо батарейки не будуть вставлені і живлення буде відключено, всі дані будуть видалені. Прогноз погоди Станція прогнозує погоду на основі змін атмосферного тиску протягом наступних 12–24 годин для простору навколо 15–20 км. Точність прогнозу погоди становить 70–75 %. Іконка передбачення показана в полі 7. Оскільки прогноз погоди не завжди буває 100 %, тому ні виробник, ні продавець не несуть відпо- відальності за будь-які збитки, спричинені неточними прогнозами погоди. Під час першого налаштування або після повторного вмикання метеостанції, буде активований режим leasing, на дисплеї метеостанції буде зображено LEARNING ... Метеостанція охарактеризує виміряні дані та уточнить прогноз погоди. Цей режим триває 14 днів, потім автоматично іконка LEARNING ... зникає. Іконки прогнозу погоди: сонячно похмуро пасмурно дощ/сніг гроза/сильний сніг Догляд та обслуговування

• Перед тим, як почнете виробом користуватися уважно прочитайте інструкцію для користувача.

• Виріб не піддавайте прямому сонячному промінню, надзвичайному холоду і вологості та різким змінам температури, це зменшить його точність сканування.

• Виріб не поміщайте у місцях, де буває вібрація чи трясіння – можуть причинити його пошко-

• Не піддавайте виріб надзвичайному тиску, ударам, пороху, високій температурі або вологості – це могло б причинити зниження функції виробу, коротшу енергетичну витримку, пошкодження батареї чи деформацію пластмасових частин.

• Виріб не піддавайте дощу або вологості, якщо він не призначений для зовнішнього користування.

• Не поміщайте на виріб жодне джерело відкритого вогню, напр. запалену свічку.

• Не поміщайте виріб в місцях, де не достатньо забезпечена циркуляція повітря.

• Не втручайтеся у внутрішні електричні контури виробу – цим можете його пошкодити та автоматично цим закінчити гарантійний строк. Виріб повинен ремонтуватися тільки квалі- фікованим фахівцем.

• Для чищення використовуйте вологу, м’ягку ганчірку. Не використовуйте розчинники, ні миючі заходи – можуть пошкрябати пластмасові частини та порушити електричні контури.

• Виріб не занурюйте у воду та в іншу рідину.

• Виріб не піддавайте бризкам чи каплям води.

• При пошкодженні або дефекті виробу не виконуйте жодні ремонтні роботи самостійно. Занесіть його в магазин, де ви його придбали.

• Зберігайте виріб у недоступному для дітей місці, він не іграшка.

• Вийміть розряджені батарейки, оскільки вони можуть витікти і пошкодити виріб. Використо- вуйте тільки нові батарейки рекомендованого типу та дотримуйтесь правильної полярності під час їх заміни.60

• Батарейки не викидайте у вогонь, не розбирайте, не робіть короткого замикання.
