Toote tüüp	Pneumaatiline voolikurull
Mark	Einhell
Mudel	TCPH 150
Maksimaalne lubatud rõhk	16 bar
Vooliku pikkus	15 m + 1,5 m (ühendusvoolik)
Kaal	5,8 kg
Sihtotstarbeline kasutamine	Kompressori tegevusraadiuse suurendamine
Kinnitus	Seinale või lakke (nurga- või aasakinnitus)
Tarnekomplekt	Rull, voolik, nurk, kruvid (3x), tüüblid (3x), kasutusjuhend
Kiirühendus	Jah
Reguleeritav voolikupiiraja	Jah, ilma tööriistata
Kasutustemperatuur	+5°C kuni +40°C
UV-kaitse	Mitte jätta otsese päikesevalguse kätte
Vooliku materjal	Õli- ja kuumakindel
Puhastamine	Niiske lapiga ja pehme seebiga
Hooldus	Hooldust vajavaid osi pole
Hoidmine	Kuivas, külmavabas kohas, 5-30°C
Garantii	24 kuud

Korduma kippuvad küsimused - TCPH 150 EINHELL

Kuidas paigaldada TCPH 150 rull seinale?

Kinnitage paigaldusnurk (4) seinale kaasasolevate tüüblite ja kruvidega. Veenduge, et puurimispiirkonnas ei ole elektrikaableid ega torusid. Seadet saab riputada ka riputusaasa (5) abil.

Kuidas voolikut soovitud pikkuseni välja tõmmata ja lukustada?

Tõmmake voolikut (2) soovitud pikkuseni. Automaatne lukustus aktiveerub, kui kuulete kriuksuvat heli. Vabastage voolik selle lukustamiseks.

Kuidas voolik pärast kasutamist kokku kerida?

Tõmmake voolikut (2) kergelt, et lukustus vabastada, ja juhtige seda ühtlaselt rullile. Kui seadet ei kasutata, peab voolik alati olema kokku keritud.

Millist maksimaalset rõhku voolik talub?

Maksimaalne lubatud rõhk on 16 bar. Ärge kunagi ületage seda rõhku vigastuste ohu vältimiseks.

Kas seda voolikut saab kasutada vee või ainult suruõhu jaoks?

See toode on ette nähtud ainult suruõhu jaoks, mitte vee jaoks. Vee kasutamine võib voolikut ja rulli kahjustada.

Kuidas voolikurulli puhastada?

Puhastage seadet niiske lapiga ja vähese pehme seebiga. Ärge kasutage tugevaid kemikaale ja vältige vee sattumist rulli sisse.

Mida teha, kui voolik enam korralikult kokku ei keri?

Kontrollige, et lukustus on vabastatud, tõmmates voolikut kergelt. Kui probleem püsib, veenduge, et voolik pole keerdunud ega kahjustatud. Voolikupiirajat (6) saab reguleerida ilma tööriistata.

Kust tellida TCPH 150 varuosi?

Minge saidile www.Einhell-Service.com ja sisestage seadme tüüp, viide ja identifitseerimisnumber. Võite ka pöörduda klienditeeninduse poole kasutusjuhendis toodud numbril.

Millised on temperatuuritingimused rulli kasutamiseks?

Seadet tuleb kasutada toatemperatuuril vahemikus +5°C kuni +40°C. Vältige otsest päikesevalgust ja külma.

Kuidas hoida rulli, kui seda ei kasutata?

Hoidke seadet kuivas, külmavabas kohas, temperatuuril 5–30°C, ideaaljuhul originaalpakendis. Hoidke lastele kättesaamatus kohas.

KASUTUSJUHEND TCPH 150 EINHELL

EE Originaalkasutusjuhend Suruohu-voolikurull

-3

-4-

D

Gefahr!

Vigastuste ja kahjustuste vãltimiseks tuleb
seadme kasutamisel votta tarvitusele moningad
ohutusabinóud. Seepärast lugee kasutusjuhend / ohutusjuhised hoolikalt lábi. Hoidke need korralikult alles, et informatsoon oleks teil igal hetkel kæulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei vota endale vastustust onnetuste voi kahjude eest, mis tekivad kæsoleva juhendi ja ohutusjuhiste mittejärgimisel.

Kasutatud sumbolite seletus (vt joonis 3)

1. Oht! - vigastusohu vahendamiseks lugege kasutusjuhendit.
2. Ettevaatus! Kasutage körvaklappe. Mura voib pōhjustada kuulmiskaotust.
3. Ettevaatust! Kandke kaitsekindaid.
4. Ettevaatus! Kandke kaitseprille. Töä ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm voivad halvendada nāhtavust.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brosuriist.

Hoiatus!

Lugege koki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvadelektritoroiista jurde. Jargnevaltooodud juhistepuudulik jargime voib pohjustada elektrilogi,poletuse ja/voi raskeid vigastusi.

Hoidke koki ohutusjuhised ja juhendid tulevikuks alles.

• Pärast kasutamist sulgege suruohu juurdevool ja laske voolik tuhjaks, siis on voolikut kergem kokku rullida.
  Seadet voib kasutada ainult keskkonnatemperatuuril +5^ kuni +40^ . Voolikut ei tohi jatta otsepe päikesekirguse kätte, see voib pohjustada vooliku kahjustumist.
• Arge jätke seadet vihma kätte. Arge kasutage seadet niiskes voi marjas keskkonnas.
• Pärast kasutamist tuleb voolikutrumli voolik kompressorist lahutada.
• Kaitske voolikut oli, kuumuse ja teravate nurkade eest.
  Kui voolikutrumlit ei kasutata, peab voolik olema alati kokkurullitud!

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1)

1. Uhendusvoolik
2. Voolik
3. Voolikutrummel
4. Paigaldusvinkel
5. Riputusaas
6. Voolikustopper
7. Lisatarviku konks
8. Kiirlitmik
9. Kruvi
10. Plastübel

2.2 Tarnekomplekt

Kontrollige Ioendi alusel, kas tarnekomplektis on koki vajalikud osad. Juhul, kui moni osa on puudu, poorduge hiljemalt 5 toopaea jeoksul paraist kauba ostmist meie teeninduskeskuesesse voi lahimasse padevasse ehitusmaterjalide kauplusne ning esitage kehtiv ostukvuitung. Jargige sinkohal juhend lopus esitatud garantittingimustes olevat garantitiabelit.

• Avage pakend ja vötke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transparentitoed (kui on olemas).
• Kontrollige, kas tarnekomplekt onerviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpondikahjustusi.
• Hoidke pakend voimalusel kuni garantiiaja lopuni alles.

Oht!

Seade ja pakkematerjal ei ole laste manguas-jad! Lapsed ei tohi kilekottide, fooliumi japisidetailidgea mangida! Oht alla neelata ja Iambuda!

Originaalkasutusjuhend
Kruvi(3x)
Plasttubel (3x)

3. Sihipärane kasutamine

Voolikutrummel sobib teie kompressori tooraadiuse suurendamiseks.

Masinat vob kasutada ainult sihiparasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihiparane. Kigi sellest tulenevate kahjude voi vigastuste eest vastutab kasutaja/kaitaja ja mitte tootja.

EE

Vötke palun arvesse, et meie seadmed ei ole konstrueeritud ettevötluses, käsitiönduses ega toostuses kasutamise otstarlbel. Me ei anna mingit garantiiid, kui seadet kasutatakse ettevötluses, käsitiönduses voi toostuses jt sarnastel tegevu-saladel.

4. Tehnilised andmed

Maks. lubatud surve: 16 baari

Vooliku pikkus: 15+1,5 m

Kaal: 5,8 kg

5. Enne kasutuselevottu

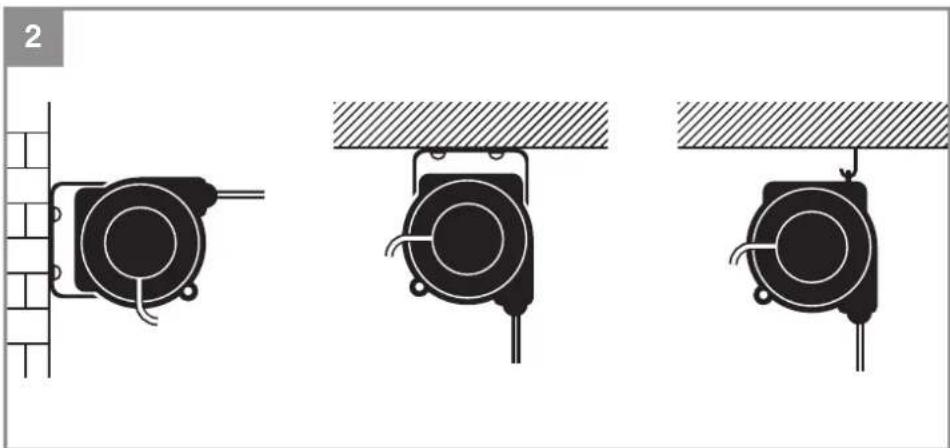

5.1 Paigaldamine (joonis 2)

Voolikutrumli saab nii aasa (5) külge riputada kui ka paigaldusvinkliga (4) seine vōi lae külge kinnitada.

Oht! Veenduge, et puuraukude laheduses ei ole elektrijuhtmeid ega teisi paigaldisi (nt veetorud). Seade peab olema seinal kindlalt ja horisontaal-selt. Kasutage uksnes kandevoimelist shea ja sobivaid kinnitusvahendeid. Kaasasolevad tüblid ja kruvid sobivad betooni, tihedakoelise loodusliku kivi, telliskivi, paekivi, kergbeton-täiskivi ja poorbetooni (gaasbetooni) jaoks.

5.2 Liitmik

Voolik (1) ühendamiseks kompressori külge
Voolik (2) ühendamiseks suruohutöörista külge

6. Käsitsmine

6.1 Lahti rullimine

Tömmake voolik (2) soovitud pikkuses vooliku-trumlist (3) valja. Vooliku pikkuse lukustamine aktiveeritakse automaatelt, kui lasete vooliku (2) kariseva heliga lahti.

6.2 Kokku rullimine

Lukustuse saab vabastada voolikust (2) korraks tommates. Seejarel juhtige voolik (2) uhtlaselt tagasi voolikutrumlisse.

Voolikustopperi (6) positsiooni saab olenevalt soovitud voolikupikkusest ilma tooriistadeta seadistada.

7. Puhastus, hooldus ja varuosade tellimine

7.1 Puhastamine

Hoidke kaitseseadised, ohupilud ja mootori-kestad voimalikult tolmu- ja mustusevabad. Hooruge seade puhta ratikuga puhtaks voi puhistage suruohuga madalal survel.
- Soovitame puhastada seadet otsekohe pärast iga kasutamist.
- Puhastage seadet regulaarselt niiske rätikuga ja vahese koguse vedelseebebiga. Arge kasutage puhastusvahendeid voi lahusteid; need voivad kahjustada seadme plastdetailed. Arvestage kelsga, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrögi saamise ohtu.

7.2 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

7.3 Varuosade tellimine

Varuosade tellimisel on vajalikud jargmised andmed:

Seadmetüup
- Seadmeartiklinumber
Seadmeidentifseerimisnumber
Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate Aadressilt www.Einhell-Service.com.

8. Jäätmekäitlus ja taaskasutus

Transpondikahjustuste valtimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöltusse tagasi toimetada. Seade ja salle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprüghi hulka. Asjatundlikuks kaitlemiseks taleks seade anda arä vastavasse kogumiskoha. Kui Te ei tea uhtki kogumiskoha, siis kusige teavet kohalukst omavalitsusest.

EE

9. Hoistamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja kulmakindlas ning lastele ligipaaismatus kohas. Optimalne laotemperatuur on vahemikus 5 kuni 30^ . Hoidke elektritoroiista originaalpakendis.

Tootedokumentatsioni ja kaasasolevate dokumentide kordustrukk voi muul viisil paljundamine, ka osaliselt, on lubatud ainult Einhell Germany AG loal.

Tehniliste muudatuste oigus reserveeritud

EE

Garantiitunnistus

Lugupeetud client!

Meie tooted labivad range kvaliteedikontroll. Kui seade ei peaks siiski korralikult tootama, on meil siirt alkahu ja me palume Teil poorduda meie klienditeenindusse selle garantiitunnistuse lopus toodud aadressil. Oleme meelsasti Teie teenistuses ka Telefoni teel alltoodud teeninduse Telefoninumbritel. Garanti-inouete esitamisel kehtib jargnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füusilistele isikutele, kes ei soovi toodet kasutada omaCOMMerts- vi muuks iseseisvaks tegevuseks. Kæesolevad garantiitingimused reguleerivad taiendavaid garantiiteenuseid, mida allpool nimetatud totja lubab oma uute seadmete ostjatele lisaks seaduslikule garantile osutada. See garantii e puudata Teie seaduslikke garantinoueid. Meie garantitielenus on Teie tasuta.
2. Garantiiteenus holmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- voi tootmisvigadest, ning piirneb meie valikul nende puuduste korvaldamise voi seadme vahetamisega.

Vötke palun arvesse, et meie seadmed ei ole konstruereitud ettevötluses, käsitiönduses ega kutsetegevuses kasutamise otstarbel. Seetötu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevötluses, käsitiönduses või toöstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

2. kahjud, mis on tekkinud montaazijuhendi mittejargimise voi asjatundmatu paigalduse, kasutusjuhendi mittejargimise (nagu nt vale vorgupinge voi vooluligi uhendamisel) voi hooldusujuhendi ja ohutusnuete eiramise totu, samuti seadme jatmise totu ebaharike keskkonnatingimuste katte voi puuduliku hoolduse ja kontrolli totu.

3. seadme kahjustused, mis on tekkinud kuritegeliku voi asjatundmatu kasitsemise tottu (nagu nt seadme ülekoormamine voi lubamatute instrumentide voi tarvikute kasutamine), voorkehade (nt liiv, kivid voi tolm, transpondikahjustused) seadmesse tungimisel, jou kasutamisel voi valisjoudude moju korral (nt kahjustused mahakukkumise tagajarjel).

4. kahjustused seadmel voi seadme osadel, mis on pohjustatud kasutamisest tingitud, tavalise voi muu loomuliku kulumise tagajärel.

5. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinóued tuleb esitada garantiijal kahe nadala jooksul pārast defekti tuvastamist. Garantiinouete esitamine pārast garantiaja kestuse loppu on vālistatud. Seadme remont vōi vālvajahetamine pikendab garantiiaega vōi antakse nóude tòttu seadmele ja voimalike paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures koheapei teostatud teeninduse korral.

6. Garantiinoude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Hoidke omaseadme ostukvuitung voi teised ostutoenid alles. Seadmete korral, mis saadetakse ilma vastavate toenditeta voi ilma tuubisildita, on klassifitseeirmise voimaluse ebapiisavuse tottu garantii valistatud. Kui seadme defekt kaib meie garantii alla, saate esimesel voimalusel tagasi remonditud voi uue seadme.

Enesestmoistetavalt korvaldame seadmel ka neid defekte, mis ei kai garantii alla voi kui garantiiaeg on labi, kuid sel juhul tuleb Teil kulud tasuda. Selleks staat meade meie teeninduse Aadressil.

Kulu-/tarbe- ja puuduovate detailide osas juhime tahelepanu garantiipirangutele vastavalt sesles kasutusjuhendis antud hooldustabele.

EH 10/2021 (01)
