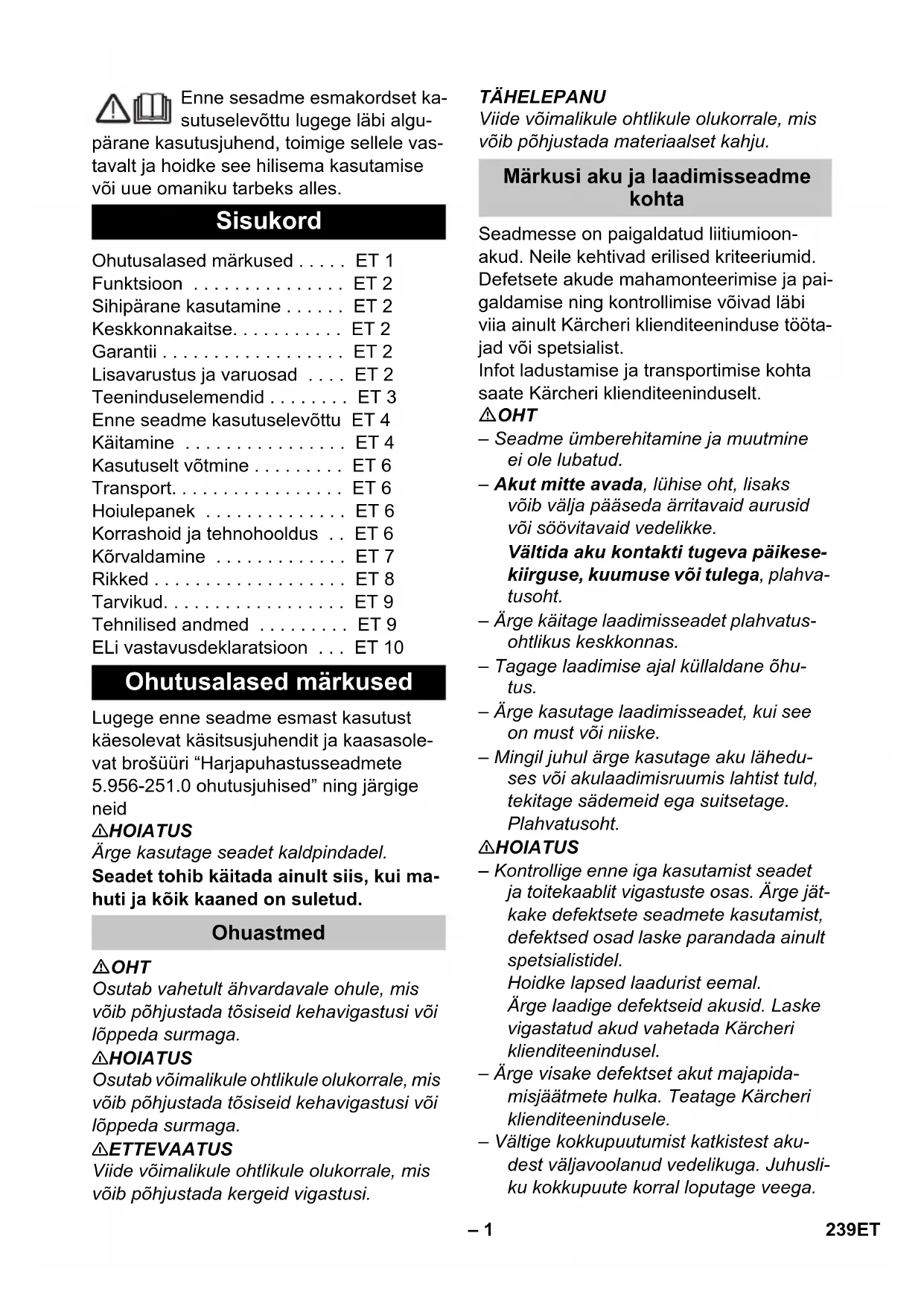

Sisukord

Ohutusalased märkused ..... ET 1

Funktsioon ET 2

Sihipärane kasutamine ..... ET 2

Keskkonnakaitse.... ET 2

Garantii ET 2

Lisavarustus ja varuosad .... ET 2

Teeninduselemendid ..... ET 3

Enne seadme kasutuselevõttu ET 4

Käitamine ET 4

Kasutuselt võtmine ..... ET 6

Transport..... ET 6

Hoiulepanek ET 6

Korrashoid ja tehnohooldus .. ET 6

Körvaldamine ET 7

Rikked.... ET 8

Tarvikud.... ET 9

Tehnilised andmed ..... ET 9

ELi vastavusdeklaratsioon ... ET 10

Ohutusalased märkused

Lugege enne seadme esmast kasutust käesolevat käsitsusjuhendit ja kaasasolevat brošüüri “Harjapuhastusseadmete 5.956-251.0 ohutusjuhised” ning järgige neid

△HOIATUS

Ärge kasutage seadet kaldpindadel.

Seadet tohib käitada ainult siis, kui ma-huti ja köik kaaned on suletud.

Ohuastmed

⚠️OHT

Osutab vahetult ähvardavale ohule, mis vöib pöhjustada tõsiseid kehavigastusi vöi lõppeda surmaga.

△HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Märkusi aku ja laadimisseadme kohta

Seadmesse on paigaldatud liitiumioon-akud. Neile kehtivad erilised kriteeriumid.

Defetsete akude mahamonteerimise ja paigaldamise ning kontrollimise võivad läbi viia ainult Kärcheri klienditeeninduse töötajad või spetsialist.

Infot ladustamise ja transportimise kohta saate Kärcheri klienditeeninduselt.

⚠️OHT

• Seadme ümberehitamine ja muutmine ei ole lubatud.
• Akut mitte avada, lühise oht, lisaks vöib välja pääseda ärritavaid aurusid vöi söövitavaid vedelikke.
  Vältida aku kontakti tugeva päikese- kiirguse, kuumuse või tulega, plahvatusoht.
• Ärge käitage laadimisseadet plahvatus- ohtlikus keskkonnas.
• Tagage laadimise ajal küllaldane õhutus.
  – Ärge kasutage laadimisseadet, kui see on must või niiske.
• Mingil juhul ärge kasutage aku läheduses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht.

△HOIATUS

- Kontrollige enne iga kasutamist seadet ja toitekaablit vigastuste osas. Ärge jätkake defektsete seadmete kasutamist, defektsed osad laske parandada ainult spetsialistidel.

Hoidke lapsed laadurist eemal.

Ärge laadige defektseid akusid. Laske vigastatud akud vahetada Kärcheri klienditeenindusel.

• Ärge visake defektset akut majapida-misjäätmete hulka. Teatage Kärcheri klienditeenindusele.
  – Vältige kokkupuutumist katkistest aku- dest väljavoolanud vedelikuga. Juhusli- ku kokkupuute korral loputage veega.

Kui akuvedelikku sattub silma, tuleb li-saks pöörduda arsti poole.

⚠ETTEVAATUS

• Seda kasutusjuhendit tuleb kindlasti järgida. Järgige seadusandja soovitusi akude käitlemise kohta.
  – Vörgupinge peab vastama seadme tüü-bisildil märgitud pingele.
• Kasutage laadimisseadet ainult heakskiidetud akupakkide laadimiseks.
• Akut võib käitada ainult selle seadmega, selle kasuamine muul eesmärgil on keelatud ja ohtlik.

Ohutusseadised

Kui turvalüliti lahti lasta, lülitub harjaajam välja.

Funktsioon

Seda kürimisumurit kasutatakse tasaste pörandate märgpuhastuseks.

Veekogust reguleerides on seda kerge ko- handada vastavalt puhastamisvajadusele. 350 mm töölaius ja 12 l värske vee ning musta vee paak vöimaldavad töhusalt ja kaua puhastada.

Akut saab laadida integreeritud laaduri abil 230 V pistikupesast.

Sihipärane kasutamine

Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele.

• Käesolev seade sobib professionaalseks kasutuseks, nt hotellides, koolides, haiglates, vabrikutes, poodides, büroodes ja rendifirmades.
• Seadet tohib kasutada ainult niiskus-kindlate siledate põrandate puhastamiseks.
• See seade on ette nähtud kasutamiseks siseruumides.
  – Seade ei sobi külmunud põrandate pu-hastamiseks (nt külmhoonetes).
• Seadet tohib varustada ainult originaaltarvikute ja -varuosadega.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid oidamisprahi hulka, vaid suunake taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate ko- gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Tarvi- kutel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Teeninduselemendid

1 Puhta vee paagi kaas
2 Ebemesõel
3 Roo1
4 Tähtkäepide, rooli körguse reguleerimine
5 Tähtkäepide, rooli transpordiasend
6 Vabastamine, musta vee paagi kaas
7 Musta vee paagi kaas
8 Musta vee paak
9 Musta vee paagi kandesang
10 Harjasurve pöördlüliti (1=min, 4=max)
11 Veejaotusliist
12 Harjavaltsi vabastusnupp
13 Harjavalts
14 Jämeda mustuse mahuti
15 Imiotsaku töstmise pedaal
16 Imiotsak
17 Puhta vee täituvusnäit
18 Puhta vee väljalaskmise ühendus
19 Astmesüvend

20 Aku laadimisnäit
21 Pööratav kaablikonks
22 Turvalüliti

1 2 3 4 5 6 7 8 9

1 Puhastuslahuse doseerimine:
2 Puhastuslahuse lüliti
3 Puhastusvahendi pealekandmise märgutuli
4 Imemise märgutuli
Roheline: Imiturbiin töös
Oranž, vilkuv: Imiturbiin ülekoormatud
5 Harjaajami märgutuli
Roheline: Hari pöörleb
Oranž, vilkuv: Hari ülekoormatud
6 Aku seisundinäit
Roheline: Aku laetud
Oranž: Aku peaaegu tühi
Punane: Seade lülitub välja - laadige akut
7 Eco-režiimi märgutuli
8 Eco-režiimi lüliti
9 Seadme lüliti

Enne seadme kasutuselevõttu

Aku laadimine

Märkus:

Seadmel on süvatühjenemiskaitse, s.t. kui saavutatakse lubatud minimaalne võimsus, lülitatakse seade välja.

Laadimisaeg on umbes 3 tundi.

Laadimisseade löpetab laadimise auto- maatselt.

Vajadusel võib seadet ka uuesti kasutada, enne kui aku on lõpuni täis laetud.

→ Torgake vörgupistik seinakontakti.

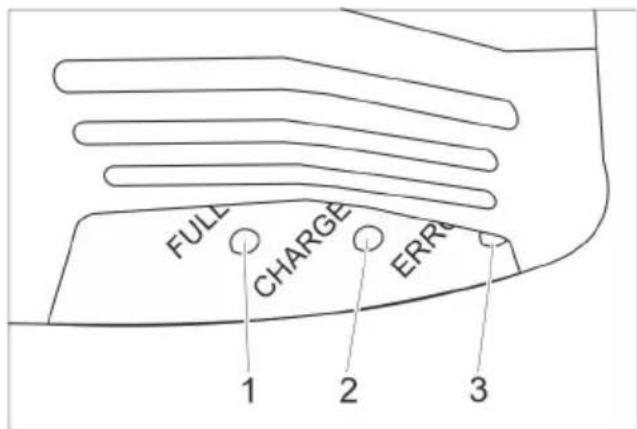

Aku laadimisnäit

FULL CHARGE ERR 1 2 3

1 Aku on laetud (roheline)
2 Akut laetakse (kollane, vilkuv)
3 Rike (punane)

Käitamine

→ Keerake lahti transpordiasendi tähtkäepide.
→ Rihtige roolisammas sirgeks.
→ Keerake tähtnupp kinni.

Käitusainete sissevalamine

△HOIATUS

Vigastamisoht. Kasutage ainult soovitatud puhastusaineid. Teiste puhastusainete puhul peab kasutaja arvestama suurenenud ohuga töökindlust, önnetusohtu ja seadme lühemat kasutusiga silmas pidades. Kasutage ainult puhastusaineid, mis ei sisalda lahusteid, sool- ja jõehapet.

Järgige puhastusvahenditel olevaid ohutusnõudeid.

Märkus:

Ärge kasutage tugevasti vahutavaid puhas-tusaineid.

Järgige doseerimisnõudeid.

→ Keerake musta vee paagi kandesang üles.
→ Töstke musta vee paak välja ja pange körvale.
→ Võtke puhta vee paagi kaas ära.
→ Valage sisse puhast vett (maks. 50 °C)
→ Lisage puhastusvahendit. Järgige do-seerimisjuhiseid.

Soovitatavad puhastusained:

Kasutamine Puhastusva-hend
Jooksevpuhastus(ka leelise suhtes tundli-ke põrandate puhul)	RM 745RM 746
Rasvase mustuse pu-hastamine	RM 69 ES ASFRM 69 ASF
Leeliskindlate kõvakate-te põhipuhastus	RM 752
Linoleumi põhipuhastus R	RM 754
Põhipuhastusvahend,happeline	RM 751
Desinfitseeriv puhastu-saine	RM 732

Puhastusvahendid on saadaval kaubandusvõrgus.

→ Pange puhta vee paagi kaas kinni.
→ Pange musta vee paak seadmele.

Seadistused

→ Keerake lahti rooli kõrguse reguleerimise tähtkäepide.
→ Seadke rool soovitud körgusele.
→ Keerake tähtnupp kinni.
→ Reguleerige puhastuslahuse doseerimine välja vastavalt põrandakatte määrdumisele ja liigile.
→ Seadke harjasurve pöördkäepide soovitud väärtusele. Reguleerige harja kontaktsurvet ainult ülestöstetud puhastuspea korral.

Märkus:

Kui seade kisub töö ajal liiga tugevasti ette, vähendage kontaktsurvet.

→ Viige Eco-režiimi lüliti soovitud asendisse. Normaalne töörežiim: Seade töötab harjade maksimaalsel pöörlemiskiirusel ja maksimaalsel imivõimsusel.
Eco: Seade töötab harjade vähendatud pöörlemiskiirusel ja vähendatud imivõimsusel. Seejuures on ka energiakulu väiksem. Pikeneb võimalik kasutusaeg ühe akulaadimisega.

Puhastamine

TÄHELEPANU

Pörandakatte vigastamise oht. Ärge käitage seadet ühel kohal.

Vigastusoht. Töstke imiotsak üles, enne kui tömbate seadet pikemat maad tagasi.

→ Seadke lüliti asendisse "I".
→ Lülitage sisse puhastuslahuse lüliti.
→ Lülitage sisse imiturbiini lüliti, puhastamine algab.
→ Suruge imiotsaku tõstmise pedaal imiotsaku langetamiseks taha alla.
→ Tõmmake ohutuslülitiit rooli poole, harjaajam ja puhastuslahuse pealekandmine lülituvad sisse (kui seadistatud).
→ Lükake seadet ette, kuni parkimistugi klapitakse sisse ja puhasstuspea puudutab põrandat.
→ Liigutage seadet üle puhastatava pinna.

Märkus:

Kui rooli keeratakse 180°, liigub seade ka tagurpidi.

Peatumine ja seiskamine

→ Vabastage ohutuslüliti.
→ Sõitke masinat veel 1-2 m edasi, et üle jäänud vesi masinasse tõmmata.
→ Suruge imiotsaku tõstmise pedaal imiotsaku tõstmiseks ette alla.

TÄHELEPANU

Imihuuled ja hari võivad püsivalt deformee-ruda. Kui panete seadme seisma, peab parkimistugi olema alati välja klapitud.

→ Seadke lüliti asendisse "0".
→ Pange jalg süvendisse ja tõstke seade üles, tömmates seda roolist, kuni parkimistugi avaneb.

Musta vee paagi tühjendamine

△HOIATUS

Järgige kohalikke heitvete käitlemise eeskirju.

→ Keerake musta vee paagi käepide üles ja laske asendisse fikseeruda.
→ Võtke musta vee paak ära.

→ Eemaldage musta vee paagi kaas.
→ Tühjendage musta vee paak. Kallutage musta vee paaki tühjendades küljele, et paak tühjeneks täiesti.
→ Loputage musta vee paaki puhta vee-ga.
→ Paigaldage musta vee paak uuesti seadmele.

Puhta vee paagi tühjendamine

△HOIATUS

Järgige kohalikke heitvete käitlemise eeskirju.

1 Puhta vee väljalaskmise ühendus
2 Puhta vee täituvusnäit

→ Lukake ühendus alla.

→ Tõmmake täituvusnäidiku voolik ära ja kallutage alla.

Külmumiskaitse

Külmumisohu korral:

→ Tühjendage puhta- ja mustaveepaagid.
→ Hoidke seadet külmakindlas ruumis.

Roolisamba ümberkeeramine

Et seade võtaks transportimisel ja ladustamisel vähem ruumi, võib roolisamba ümber keerata.

→ Keerake lahti transpordiasendi tähtkäepide.
→ Keerake rooliratas lõpuni ette.
→ Keerake tähtnupp kinni.

Kasutuselt võtmine

→ Laadige aku enne mitmenädalasi käituspause täielikult täis.
→ Seadke lüliti asendisse "0".

TÄHELEPANU

Aku vigastusoht sügavtühjenemise töttu. Seadke seadmelüliti tööpauside ajal alati„0“ peale.

Transport

⚠ETTEVAATUS

Traumade ja kahjustuste oht! Transportimisel pidage silmas masina kaalu.

→ Võtke hari välja, et vältida harja vigasta mist.
→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Hoiulepanek

⚠ETTEVAATUS

Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

⚠️OHT

Vigastusoht. Enne mis tahes töid seadme juures keerake seadme lüliti asendisse „0“ ja tömmake laadimisseadme vörgupistik välja.

TÄHELEPANU

Seadme vigastamise oht väljavoolava vee töttu. Laske must vesi ja ülejäänud puhas vesi enne seadme juures töötamist välja.

→ Pange pühkimismasin tasasele pinnale.

Hooldusplaan

Pärast tööd

TÄHELEPANU

Vigastamisoht. Ärge pritsige seadet veega ega kasutage agressiivseid puhastusvahendeid.

→ Laske must vesi välja.
→ Võtke ära musta vee paagi kaas ja pes ke kaane sisekülge ning ujukit veega.
→ Loputage musta vee paaki puhta veega.
→ Puhastage imiotsakut.
→ Võtke jämeda mustuse mahuti välja ja tühjendage.
→ Puhastage seadet niiske, pehmetoime lise puhastusvahendi lahuses niisuta-tud lapiga.

→ Puhastage imihuuli, kontrollige kulumist ja vahetage vajadusel välja.
→ Puhastage harja.
→ Kontrollige harja kulumise osas, vajadusel vahetage välja (vt "Hooldustööd").
→ Kontrollige akut, vajadusel laadige.

Kord nädalas

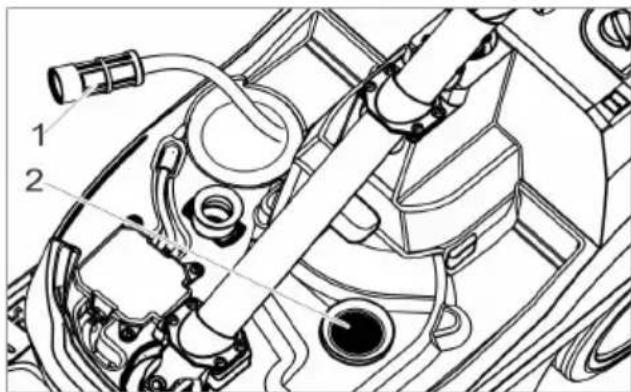

→ Tõmmake puhastuspealt ära veejaotusliist ja puhastage veekanalit.

→ Puhastage puhta vee filtrit.
→ Puhastage ebemesõela.

Kord kuus

→ Kontrollige tihendeid musta vee paagi ja kaane vahel, vajadusel vahetage välja.

Kord aastas

→ Laske ettenähtud ülevaatused läbi viia klienditeenindusel.

Hooldustööd

Vahetage imihuuled välja

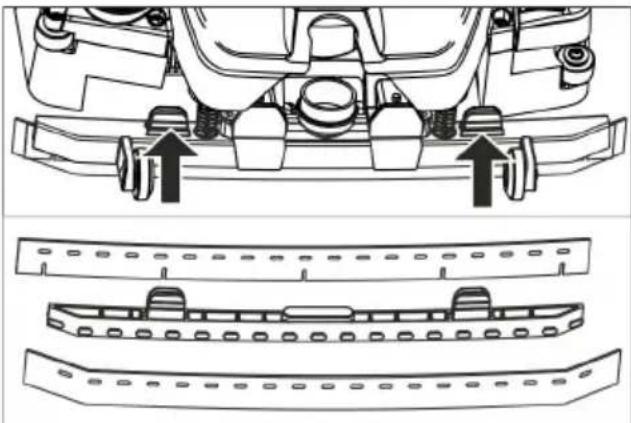

→ Suruge kinnituselemendid kokku ja tömmake imihuuled suunaga alla imiot-sakust välja.

→ Tõmmake imihuuled hoidikult maha.

Märkus:

Tänu perforeeringule ei saa imihuuli segamini ajada. Neid ei saa ümber pöörata ja uuesti kohale panna.

→ Vahetage imihuuled välja.

→ Pange hoidik koos imihuultega imiotsakusse ja laske asendisse fikseeruda.

Harjavaltsi vahetamine

△HOIATUS

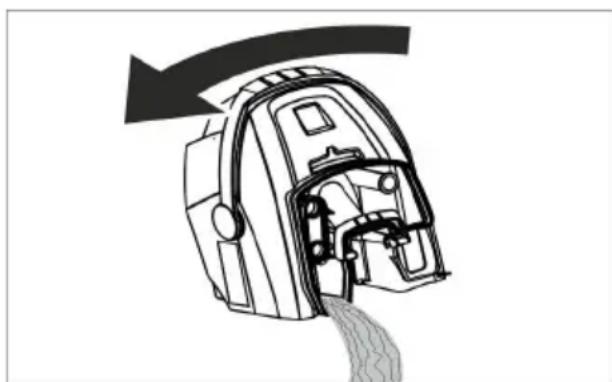

Muljumisoht parkimistoe sulgumise töttu harja vahetamise käigus. Enne harja vahetamist keerake rooli 90° vasakule.

→ Vajutage harjavaltsi lukustusest vabastamise nupule ja keerake harjavalts alla ning tömmake nukilt maha.
→ Torgake uus harjavalts nukile ja laske vastaspoolel asendisse fikseeruda.

Hooldusleping

Seadme usaldusväärsse toimimise huvides vöib pädeva Kärcheri müügikontoriga sölmida hoolduslepingu.

Körvaldamine

Aku mahamonteerimine

⚠️OHT

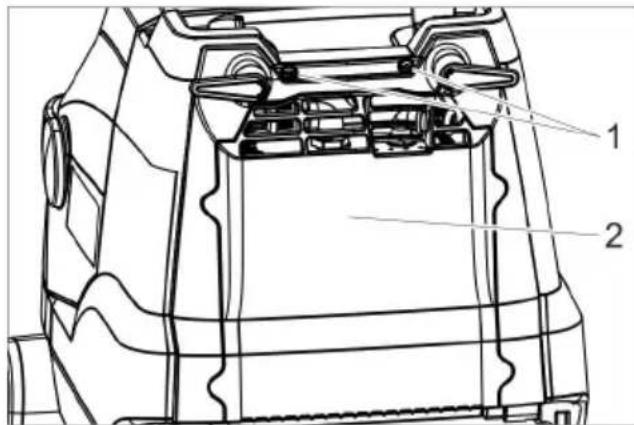

Akude mahamonteerimise võivad läbi viia ainult Kärcheri klienditeeninduse töötajad või spetsialist.

Hiinnangu selle kohta, kas aku on vigastatud, annab klienditeeninduse volitatud montöör Järgige akudega ümber käies kindlasti peatükki „Ohutusnõuded“.

→ Keerake 2 kruvi välja.
→ Keerake kaas alla.
→ Vabastage aku pistik ja tömmake ära.

→ Võtke aku välja.
→ Kasutatud aku utiliseerige vastavalt kehtivatele määrustele.

Rikked

⚠️OHT

Vigastusoht. Enne mis tahes töid seadme juures keerake seadme lüliti asendisse „0“ ja tömmake laadimisseadme vörgupistik välja.

TÄHELEPANU

Seadme vigastamise oht väljavoolava vee töttu. Laske must vesi ja ülejäänud puhas vesi enne seadme juures töötamist välja. Kui riket ei ole võimalik selle tabeli abil kõrvaldada, pöörduge klienditeeninduse poo-le.

Rike Kõrvaldamine
Seadet ei saa käivitada Lülitage	seadme lüliti sisse, oodake 3 sekundit, kontrollige aku laetust.
Ebapiisav veekogus Kontrollige	puhta vee taset, vajadusel täitke paak.
	Lülitage sisse puhastuslahuse lüliti.
	Avage puhastuslahuse dosaator.
	Puhastage puhta vee filtrit.
Ebapiisav imivõimsus Langetage	e imiotsak alla.
	Tühjendage musta vee paak.
	Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja.
	Puhastage imipalgi imihuuli, vajadusel pöörake ümber või vahetage välja.
	Kontrollige imivoolikut ja imiotsakut ummistuse osas, vaja-dusel kõrvaldage ummistus
	Kontrollige imivoolikut tiheduse osas, vajadusel vahetage välja.
Mitterahuldav puhastamise tu-lemus	Kontrollige / seadistage harja kontaktsurvet.
	Kontrollige harjatüübi ja puhastusvahendi sobivust.
	Kontrollige harju kulumise osas, vajadusel vahetage välja.
Hari ei pöörle Tõmmake ohutusi	ülilit rooli suunas.
	Konrollige, kas harjavaltsi blokeerib võõrkeha, vajadusel eemaldage see.Lülitage harjaajami lüliti välja, oodake veidi, lülitage uuesti sisse.

Tarvikud

Olenevalt konkreetsetest puhastamistingi- mustest vöib seade olla varustatud erine- vate lisaseadmetega. Küsige meie kataloo-

gi või külastage meid internetis aadressil www.kaercher.com.

Nimetus Detaili nr.: Kirjeldus
Harjavalts, valge (pehme) 4.037-036.0 Põrandate poleerimiseks.
Harjavalts, punane (keskmine, standard)	4.037-031.0 Vähe määrdunud või tundlike põrandate pu-hastamiseks.
Harjavalts, roheline (kõva) 4.037-038.0 Tugevasti määrdunud põrandate puhastami-seks.
Harjavalts, must (väga kõva)	4.037-039.0 Väga tugevasti määrdunud põrandate puhas-tamiseks.
Harjavalts, oranž (kõrge/ma-dal)	4.037-037.0 Struktuursete põrandate küürimiseks (turva-plaadid jne).
Mikrokiudvalts 4.037-040.0 Spetsiaalselt keraamilistele plaatidele, eritihästi puhastav mikrokiust puhastushari.
Padjandvaltsi võll 4.762-009.0 Valtsipadjandi kinnitamiseks.
Valtsipadjand, punane (keskmine)	6.369-047.0 Kergelt määrdunu põrandate puhastamiseks.
Valtsipadjand, roheline (kõ-va)	6.369-052.0 Normaalselt kuni tugevasti määrdunug põran-date puhastamiseks.
Valtsipadjand, kollane (peh-me)	6.369-053.0 Põrandate poleerimiseks.
Täitevoolik 6.680-124.0 Puhta vee paagi täitmiseks:
Imihuulte komplekt 4.037-035.0 Asenduseks

Tehnilised andmed

Võimsus
Nominaalpinge V 25,9
Aku võimsus Ah (5h) 22
Patarei tüüp Li-ioonid
Keskmine võimsustarbi-mine	W 500
Elektriohutusklass	-	1
Imimootori võimsus	W 280
Harja mootori võimsus	W 185
Kasutustemperatuuri vahemik	°C	0...40
Imemine
Imivõimsus, õhukogus	l/s	20
Imivõimsus, alarõhk	kPa	8
Puhastusharjad

Töölaius	mm	350
Harja läbimõõt	mm	96
Harjade pöörlemisarv	1/min	1050
Laadimisseade
Pinge	V Hz	220...240/50...60
Võimsustarve	W 300
Mõõtmed ja kaalud
Teoreetiline pinnavõimsus	m2/h	1400
Puhta-/musta vee paagi maht	l	12
Lubatud kogumass	kg	48
Transpordikaal	kg	36
pikkus x laius x kõrgus	mm	930x420x1100
Tuvastatud väärtused vastavalt standar-dile EN 60335-2-72
Võnkumise koguväär-tus	m/s ^2	<2,5
Ebakindlus K m/s	^2	0,2
Helirõhu tase L _pA	dB(A) 65
Ebakindlus K _pA	dB(A) 2
Müratase L _WA + eba-kindlus K _WA	dB(A) 84

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: Küürimisimur

Tüüp: 1.783-xxx

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

2011/65/EU

2014/53/EU (TCU)

Kohaldatud ühtlustatud standardid:

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 55012: 2007 + A1: 2009

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Kohaldatud riiklikud standardid

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG
