KASUTUSJUHEND NT 611 Eco Kärcher

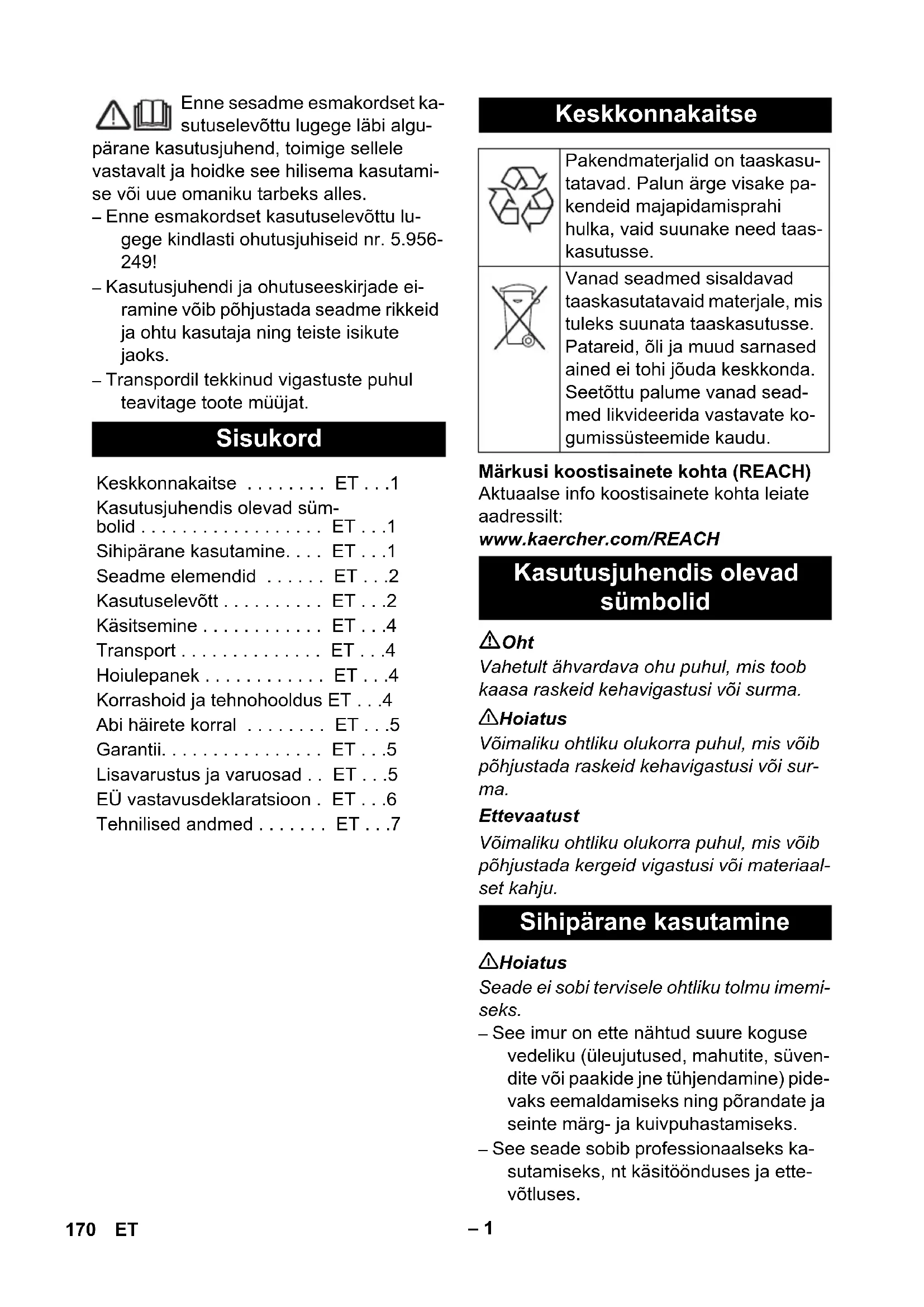

EU 6.649-413.0 10 m CH 6.649-254.0 10 m 169BG– 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutami- se või uue omaniku tarbeks alles. – Enne esmakordset kasutuselevõttu lu- gege kindlasti ohutusjuhiseid nr. 5.956- 249! – Kasutusjuhendi ja ohutuseeskirjade ei- ramine võib põhjustada seadme rikkeid ja ohtu kasutaja ning teiste isikute jaoks. – Transpordil tekkinud vigastuste puhul teavitage toote müüjat. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Oht Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma. 몇 Hoiatus Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või sur- ma. Ettevaatust Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaal- set kahju. 몇 Hoiatus Seade ei sobi tervisele ohtliku tolmu imemi- seks. – See imur on ette nähtud suure koguse vedeliku (üleujutused, mahutite, süven- dite või paakide jne tühjendamine) pide- vaks eemaldamiseks ning põrandate ja seinte märg- ja kuivpuhastamiseks. – See seade sobib professionaalseks ka- sutamiseks, nt käsitöönduses ja ette- võtluses. Sisukord Keskkonnakaitse . . . . . . . . ET . . .1 Kasutusjuhendis olevad süm- bolid . . . . . . . . . . . . . . . . . . ET . . .1 Sihipärane kasutamine. . . . ET . . .1 Seadme elemendid . . . . . . ET . . .2 Kasutuselevõtt . . . . . . . . . . ET . . .2 Käsitsemine . . . . . . . . . . . . ET . . .4 Transport . . . . . . . . . . . . . . ET . . .4 Hoiulepanek . . . . . . . . . . . . ET . . .4 Korrashoid ja tehnohooldus ET . . .4 Abi häirete korral . . . . . . . . ET . . .5 Garantii. . . . . . . . . . . . . . . . ET . . .5 Lisavarustus ja varuosad . . ET . . .5 EÜ vastavusdeklaratsioon . ET . . .6 Tehnilised andmed . . . . . . . ET . . .7 Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hulka, vaid suunake need taas- kasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Kasutusjuhendis olevad sümbolid Sihipärane kasutamine 170 ET– 2 1 Ujuk 2 Võrgukaabel 3 Imemisvoolik 4 Imipea lukustus 5 Mustusemahuti 6 Tühjenduspumba kaabli hoidik 7 Lukustusplaat 8 Ratas 9 Juhtrullikute põiklatt 10 Juhtratas 11 Põrandadüüs 12 Imitoru 13 Imitutsid 14 Imipea 15 Tühjenduspump 16 Tühjenduspumba umbmutter 17 Tühjenduspumba ujuklüliti 18 Kandekäepide 19 Filtrikate 20 Filtripuhastuse käepide 21 Tõukesang 22 Põlv 23 Tühjenduspumba toitepistik 24 Lüliti „Tühjenduspump VÄLJAS“ 25 Pistikupesa 26 Lüliti „Tühjenduspump SEES“ 27 Pealüliti 28 Heitõhu filter 29 Jämeda mustuse filter/madalvoltfilter 30 Väljalaskevoolik 31 Põrandaotsaku hoidik 32 Kork (GEKA-C sidur) 33 Imitorude hoidik 34 Kaablikonks 35 Vuugiotsaku hoidik 36 Tüübisilt – Soovitatakse ühendada seade ainult sellisesse pistikupessa, mis on kaitstud 30 mA rikkevoolu-kaitselülitiga. Seadmel on 3 töörežiimi: 1 Märgimu tühjenduspumbaga 2 Märgimu ilma tühjenduspumbata 3 Kuivimu Märkus: Märgimu on võimalik ka juhul, kui tühjenduspump on välja lülitatud või maha monteeritud. Monteerige tühjenduspump maha, vt kuivimu. Joonis Harjaribade mahamonteerimine. Kummihuulte paigaldamine. Märkus: Kummiliistude mustriga pool peab jääma väljapoole. Joonis Avage imemispea lukk ja eemaldage see. Tõmmake paberist / fliisist filtrikott suu- naga taha välja. Paigaldage imemispea ja lukustage see. – Märja mustuse imemiseks tuleb pabe- rist või fliisist filtrikott alati eemaldada. Joonis Avage imemispea lukk ja eemaldage see. Eemaldage membraanfilter. Paigaldage imemispea ja lukustage see. – Märja mustuse imemiseks tuleb memb- raanfilter alati eemaldada. Avage filtrikate. Võtke madalvoltfilter välja. Paigaldage jämeda mustuse filter Sulgege filtri kate, see peab kuuldavalt kinnituma. Seadme elemendid Kasutuselevõtt Märgpuhastus Kummiliistude paigaldus Paberist / fliisist filtrikoti eemaldamine Membraanfiltri eemaldamine Jämeda mustuse filtri paigaldamine 171ET– 3 Joonis Eemaldage kork (GEKA-C sidur). Ühendage tühjendusvoolik (nimiläbi- mõõt 3/4“ või suurem). Joonis Laske must vesi väljalaskevooliku abil välja. Ettevaatust Jämeda mustuse filtrit ei tohi imemisel ku- nagi eemaldada. – Märgimu ilma tühjenduspumbata: Soo- vitatav on kasutada spetsiaalset filtri- kotti (märg) (vt filtrisüsteemid). – Maksimaalse vedelikutaseme saavuta- misel lülitub seade automaatselt välja. – Pärast märgimu lõpetamist: Puhastage ujukit, mahutit ja vajadusel tühjen- duspumpa niiske lapiga, kuivatage. Ettevaatust Enne kuivimu: Monteerige maha tühjen- duspump ja paigaldage madalvoltfilter. Märkus: Kuivimu puhul tuleb põhimõtteli- selt kasutada madalvoltfiltrit. Ettevaatust Madalvoltfiltrit ei tohi imemisel kunagi ee- maldada. – Peentolmu imemisel võib lisaks kasuta- da paberfiltrikotti, fliisist filtrikotti või membraanfiltrit. Ühendage tühjenduspumba toitepistik lahti. Avage imemispea lukk ja eemaldage see. Joonis Kruvige maha tühjenduspumba umb- mutter. Võtke välja tühjenduspumba kaabli hoi- dik ja asendage lukustusplaadiga. Võtke tühjenduspump ja plastist sisend mahutist välja. Joonis Paigaldage tühjendusvooliku asemel lukustuskork. Paigaldage imemispea ja lukustage see. Märkus: Madalvoltfilter ei kuulu tarne- komplekti. Avage filtrikate. Võtke välja jämeda mustuse filter. Paigaldage madalvoltfilter. Sulgege filtri kate, see peab kuuldavalt kinnituma. Joonis Monteerige maha kummihuuled. Paigaldage harjaribad. Märkus: Paberist või fliisist filtrikott ei kuulu tarnekomplekti. Joonis Avage imemispea lukk ja eemaldage see. Pange kohale paberist või fliisist filtri- kott. Paigaldage imemispea ja lukustage see. Märkus: Membraanfilter ei kuulu tarne- komplekti. Märkus: Kui masinat kasutatakse ilma pa- berist või fliisist filtrikotita, tuleb imipea kait- seks kasutada membraanfiltrit. Joonis Avage imemispea lukk ja eemaldage see. Tõmmake membraanfilter üle mahuti serva. Paigaldage imemispea ja lukustage see. Tühjendusvooliku ühendamine Must vesi välja lasta Üldist Kuivimemine Üldist Tühjenduspumba mahamonteerimine Madalvoltfiltri paigaldamine Harjaribade paigaldamine Paberist / fliisist filtrikoti paigaldamine Membraanfiltri paigaldamine 172 ET– 4 Joonis Imivoolik on varustatud kiirühendus-süs- teemiga. Ühendada saab kõiki C-40/C-DN- 40 lisatarvikuid. Oht Vigastusoht! Pistikupesa on ette nähtud ai- nult tühjenduspumba vahetuks ühendami- seks imuriga. Igasugune muu kasutusviis ei ole lubatud. Ühendage seadme toitepistik pistiku- pessa. Lülitage seade pealülitist sisse. Suurte vedelikukoguste pidev kõrvalda- mine: Lülitage tühjenduspump sisse. Kõrvaldage vedelikku pidevalt või viige läbi puhastamine. Imemise ajal puhastage lamevoltfiltrit regu- laarsete ajavahemike tagant. Liigutage filtripuhastuskäepidet mitu korda sisse-välja. Vajadusel lülitage tühjenduspump väl- ja. Lülitage seade pealülitist välja. Tõmmake seadme toitepistik välja. Filtri puhastamine: Tõmmake käepidet mitu korda välja ja lükake sisse. Tühjendage paak. Imege seade seest ja väljast puhtaks ja pühkige niiske lapiga üle. Mähkige toitekaabel ümber tõukesan- gal oleva kaablikonksu. Kerige imivoolik ümber tõukesanga. Hoidke seadet kuivas ruumis, kaitstuna omavolilise kasutamise vastu. Ettevaatust Vigastusoht! Transportimisel jälgige sead- me kaalu. Võtke imitoru koos põrandaotsakuga hoidikust välja. Kandmiseks võtke kinni seadme kandesangast ja imitorust. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Ettevaatust Vigastusoht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. Oht Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Avage filtrikate. Vahetage välja jämeda mustuse filter/ madalvoltfilter või heitõhufilter. Sulgege filtri kate, see peab kuuldavalt kinnituma. Avage imemispea lukk ja eemaldage see. Puhastage ujukit niiske lapiga. Paigaldage imemispea ja lukustage see. Kiirühendus Käsitsemine Seadme sisselülitamine Tühjendus- või puhastusrežiim Filtri puhastamine Seadme väljalülitamine Pärast iga kasutamist Seadme ladustamine Transport Hoiulepanek Korrashoid ja tehnohooldus Jämeda mustuse filtri/ madalvoltfiltri või heitõhufiltri vahetamine Ujuki puhastamine 173ET– 5 Oht Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Kontrollige vooluvarustuse pistikupesa ja kaitset. Kontrollige seadme toitekaablit ja toite- pistikut. Lülitage seade sisse. Kontrollige ujukit. Lülitage tühjenduspump sisse. Eemaldage imidüüsist, imitorust, imi- voolikust või jämeda mustuse filtrist/ madalvoltfiltri ummistused. Filtri puhastamine: Tõmmake käepidet mitu korda välja ja lükake sisse. Vahetage välja kohale paberist või flii- sist. Kinnitage filtri kate korralikult. Puhastage membraanfiltrit voolava vee all või vahetage välja. Vahetage madalvoltfilter. Kontrollige väljalaskevooliku tihedust. Kontrollige madalvoltfiltri paigaldust. Kontrollige, kas jämeda mustuse filter on õigesti paigaldatud. Paigaldage madalvoltfilter. Kontrollige madalvoltfiltri paigaldust. Vahetage madalvoltfilter. Kontrollige seadme pistikupesa. Vabastage paagis kinnikiilunud ujuklüliti. Vabastage pumba kinnikiilunud rootor. Paigaldage tühjendusvoolik siledalt. Kontrollilge tühjendusvoolikut ummis- tuste osas. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või valmistusviga. Garantiijuhtumi kor- ral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töö- tada turvaliselt ja tõrgeteta. – Valiku kõige sagedamini vajamineva- test varuosadest leiate te kasutusjuhen- di lõpust. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. Abi häirete korral Imiturbiin ei tööta Imiturbiin lülitub välja Imemisjõud väheneb Kuivimemisel tuleb seadmest tolmu Tühjenduspump ei tööta Tühjenduspump pumpab vähe vedelikku Garantii Lisavarustus ja varuosad 174 ET– 6 Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EÜ direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. 5.957-602 Allakirjutanud toimivad juhatuse korraldu- sel ja volitusel. dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2010/07/14 EÜ vastavusdeklaratsioon Toode: Märg- ja kuivtolmuimeja Tüüp: 1.146-xxx Asjakohased EÜ direktiivid: 2006/42/EU (+2009/127/EU) 2004/108/EÜ Kohaldatud ühtlustatud standardid: EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Kohaldatud riiklikud standardid

CEO Head of Approbation 175ET– 7 Tehnilised andmed NT 611 Eco K Võrgupinge V 230 Sagedus Hz 1~ 50 Maksimaalne võimsus W EU: 2350 W CH: 2300 Võimsus (kogu-) W 2000 Nominaalvõimsus W 1200 Tühjenduspumba võimsus W 800 Paagi maht l 55 Vedeliku täitekogus l 42 Õhukogus (maks.) l/s 56 Alarõhk (maks.) kPa (mbar) 23,5 (235) Kaitse liik -- IPX4 Elektriohutusklass -- I Imivooliku liitmik (C-DN/C-ID) mm 40 pikkus x laius x kõrgus mm 570 x 430 x 860 Tüüpiline töömass kg 23,0 Ümbritsev temperatuur (maks.) °C +40 Tuvastatud väärtused vastavalt standardile EN 60335-2-69 Helirõhu tase L

dB(A) 1 Käte/käsivarte vibratsiooniväärtus m/s

0,2 Võrgukaa- bel H07RN-F 3x1,5 mm
