Omadused	Detailid
Katte tüüp	Kaunistuslik katte
Mõõtmed	60 cm lai
Maksimaalne õhuvool	400 m9/h
Müra tase	65 dB(A)
Kiiruste arv	3 kiirust
Rasvafiltrid	Pesemisvõimalusega metallfilter
Valgustus	2 LED-lampi
Paigaldus	Seinale paigaldatav
Energiasääst	Energiasäästu klass C
Garantii	2 aastat
Hooldus	Filtrid tuleb regulaarselt puhastada, välimise pinna puhastamine
Turvalisus	Kaitse elektrilise ülekoormuse eest
Kaasaegsed tarvikud	Paigalduskomplekt, kasutusjuhend

Korduma kippuvad küsimused - HNS61210W BEKO

Kuidas puhastada BEKO HNS61210W katte filtreid?

Filtrite puhastamiseks eemaldage need lihtsalt katte küljest ja peske sooja seebiveega. Loputage hoolikalt ja laske kuivada enne tagasi panemist.

Miks mu kate ei tööta?

Kontrollige esmalt, kas kate on korralikult ühendatud ja lüliti on "sees" asendis. Kui see ikkagi ei tööta, veenduge, et kaitse ei ole läbi põlenud.

Kas kate teeb liiga palju müra?

Liigne müra võib olla põhjustatud mustast filtrist või ventilaatori blokeerivatest esemetest. Kontrollige ja puhastage filtrid ning veenduge, et ventilaator ei ole blokeeritud.

Kuidas paigaldada BEKO HNS61210W katet?

Järgige paigaldusjuhendis toodud juhiseid. Veenduge, et kate on kindlalt seinale kinnitatud ja väljalasketoru on õigesti paigaldatud.

Milliseid filtreid saan oma kattega kasutada?

BEKO HNS61210W kate kasutab lõhnafiltrite jaoks süsinikfiltreid ja rasvafiltrite jaoks alumiiniumfiltreid. Veenduge, et need vahetatakse regulaarselt.

Kuidas reguleerida katte võimsust?

Katet on varustatud mitme võimsustasemega. Kasutage juhtpaneeli soovitud taseme valimiseks vastavalt vajadusele.

Kas on normaalne, et mu katte tuli on kuum?

Jah, on normaalne, et katte tuli tekitab soojust. Kui see on puudutades liiga kuum, soovitatakse pöörduda tehniku poole.

Mida teha, kui katte tuli ei sütti?

Kontrollige esmalt lambipirni ja vahetage see vajadusel välja. Kui pirn on korras, veenduge, et kate saab korralikult elektritoidet.

Kas ma saan oma katet kasutada ringlussevõtu režiimis?

Jah, BEKO HNS61210W katet saab kasutada ringlussevõtu režiimis süsinikfiltritega. Veenduge, et filtrid on õigesti paigaldatud optimaalseks tööks.

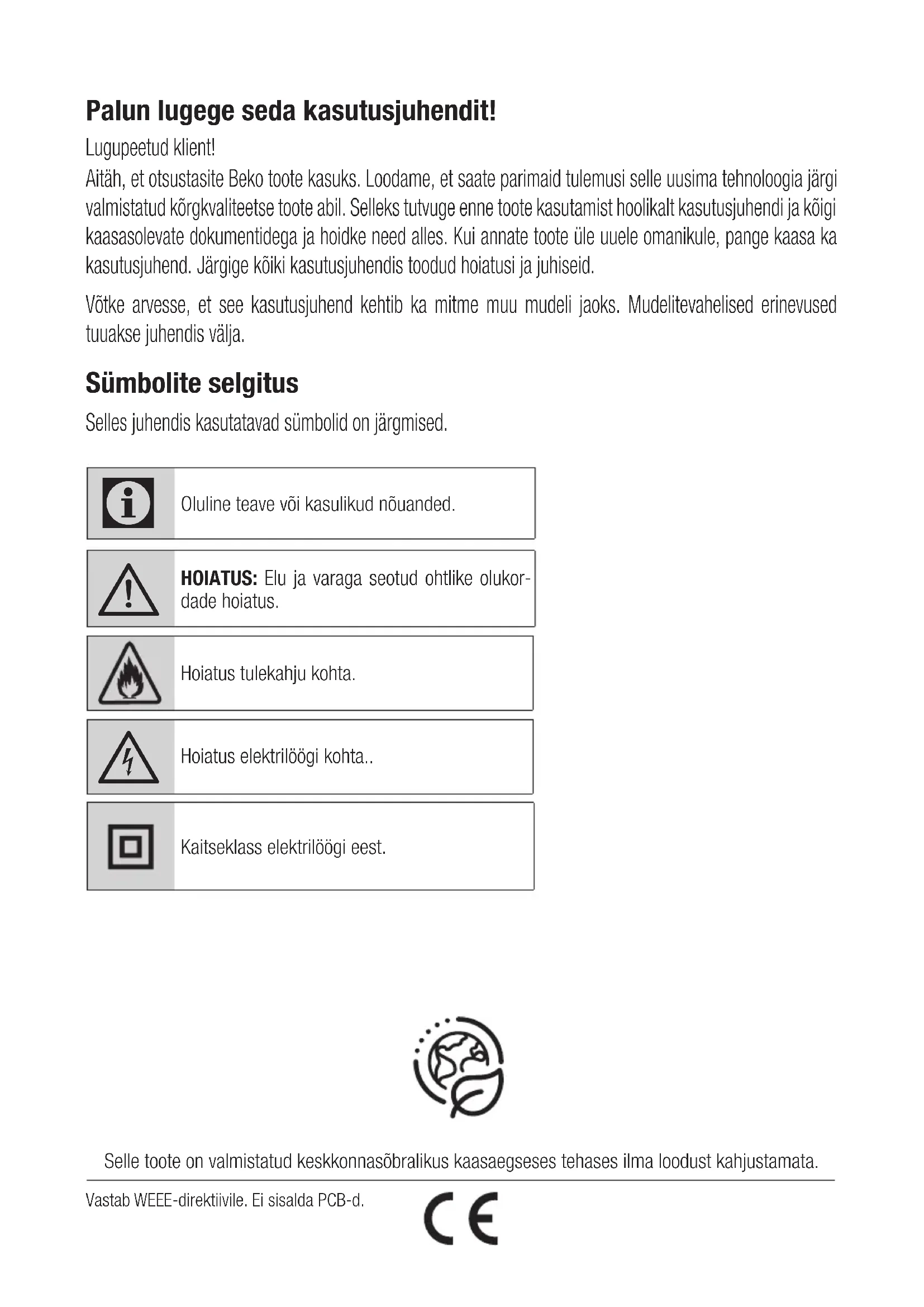

KASUTUSJUHEND HNS61210W BEKO

Aitäh, et otsustasite Beko toote kasuks. Loodame, et saate parimaid tulemusi selle uusima tehnoloogia järgi valmistatud körgkvaliteetse toote abil. Selleks tutvuge enne toote kasutamist hoolikalt kasutusjuhendi ja köigi kaasasolevate dokumentidega ja hoidke need alles. Kui annate toote üle uuele omanikule, pange kaasa ka kasutusjuhend. Järgige köiki kasutusjuhendis toodud hoiatusi ja juhiseid.

Võtke arvesse, et see kasutusjuhend kehtib ka mitme muu mudeli jaoks. Mudelitevahelised erinevused tuuakse juhendis välja.

Sümbolite selgitus

Selles juhendis kasutatavad sümbolid on järgmised.

Oluline teave või kasulikud nõuanded.

HOIATUS: Elu ja varaga seotud ohtlike olukordade hoiatus.

Hoiatus tulekahju kohta.

Hoiatus elektrilöögi kohta..

Kaitseklass elektrilöögi eest.

Selle toote on valmistatud keskkonnasõbralikus kaasaegseses tehases ilma loodust kahjustamata.

1 Olulised ohutus- ja keskkonnaalased juhised

1.1 Üldine ohutus

Olulised ohutusjuhised, lugege hoolikalt läbi ja hoidke alles See jaotis sisaldab ohutusjuhiseid, mis aitavad Teil kaitsta ennast ja teisi tulekahju, elektrilöögi, mikrolaineahju kiirguse lekke, kehavigastuste ning varalise kahju eest. Nende juhiste eiramise korral on garantii kehtetu.

- Beko tooted vastavad kehtivatele ohutusstandarditele; seetõttu peab toote või toitejuhme kahjustuste korral selle edasimüüja, teeninduskeskus või spetsialist või volitatud hooldusettevõte ohu vältimiseks need parandama või asendama. Vigane või kvalifitseerimata isiku poolt tehtud parandustöö võib olla ohtlik ja võib kasutajale riski tekitada.

- See seade on ette nähtud kasutamiseks majapidamises ja muuks sarnaseks ots-tarbeks, näiteks:

- personali köögialad kauplustes, kontorites ja muudes töökeskkondades;

- taludes,

- klientide poolt hotellides ja muudes ela-mistüüpide keskkondades;

- hommikusöögiga öömaja tüüpi keskkonnad.

- Kasutage seadet sihtotstarbeliselt ainult selles juhendis kirjeldatud viisil.

- Tootja ei kanna mingit vastutust seadme ebaotstarbeka paigalduse või kasutamise tagajärjel tekkinud kahjustuste eest.

- Seadet võivad kasutada üle 8-aastased

lapsed ja füüsilise, sensoorse või vaimse puudega või puuduvate kogemuste ja teadmistega isikud ainult siis, kui neid juhendatakse või kui nad on mõistnud seadme ohutu kasutamise põhimõtteid ning võimalikke kaasnevaid ohte.

- Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldada.

- Öhupuhasti alumise pinna ja pliidiplaadi pealmise pinna vahelise ala kõrgus peab olema vähemalt 65 cm..

- Kui gaasipliidi paigaldamise juhendis on ette nähtud suurem vahemaa, tuleb sellega arvestada.

- Veenduge, et Teie vörgutoiteallikas vastab seadme andmesildil esitatud teabele.

- Ärge kunagi kasutage seadet, kui toitejuhe või seade ise on kahjustatud.

- Saate toitejuhtme kahjustusi vältida, kui Te ei pigista ega painuta seda ega hõõru seda üle teravate servade. Hoidke toitejuhe eemal kuumadest pindadest ja lahtisest leegist.

- Kasutage seadet ainult maandatud pistikupesaga.

HOIATUS: Ärge ühendage seadet vooluvõrku enne, kui paigaldus on lõppenud.

- Asetage seade nii, et pistik oleks alati juurdepääsetav.

- Ärge puudutage valgusteid, kui need on pikka aega töötanud. Kuna valgustid on kuumad, vöivad need Teie käsi põletada.

1 Olulised ohutus- ja keskkonnaalased juhised

• Järgige väljalaskeõhu väljalaske kohta pädevate asutuste kehtestatud eeskirju (see hoiatus ei kehti ilma lõõrita kasutamise kohta).
• Käsitsege seadet ainult pärast poti, panni jms pliidiplaadile panemist. Vastasel juhul võib suur kuumus toote mõninagid osi kahjustada.
• Lülitage pliidiplaat enne pottide, pannide vms. eemaldamist välja.
• Ärge jätke pliidiplaadile kuuma öli. Kuuma öliga pannid võivad isesüttida.
• Pöörake tähelepanu oma kardinatele ja katetele, kuna öli vöib toiduvalmistamise ajal (nt friikartulid) süttida.
• Rasvafiltrit tuleb vahetada vähemalt kord kuus. Söefiltrit tuleb vahetada vähemalt kord kvartalis.
• Toodet tuleb puhastada vastavalt kasutusjuhendile. Kui puhastamist ei ole läbi viidud vastavalt kasutusjuhendile, võib tekkida tuleoht.
• Ärge kasutage mittetulekindlaid filterma- terjale käesoleva filtri asemel.
• Kasutage ainult originaalosi või tootja soovitatud osi.
• Ärge käsitsege toodet ilma filtrita ja ärge eemaldage filtreid toote kasutamise ajal.
• Leegi teekimisel lülitage toode ja toiduval-mistamise seadmed välja.

• Leegi tekkimisel katke see leek ja ärge kunagi kasutage leegi kustutamiseks vett.

• Enne iga puhastust ja kui seadet ei kasutata, eemaldage seade vooluvõrgust.

• Öhupuhasti keskkonnas esinev alarõhk ei tohi ületada 4 Pa (4 x 10 bar), kui sama-aegselt töötavad elektripliit ja muud tüüpi energiat kasutavad seadmed.
• Keskkonnas, kus seadet kasutatakse, peavad kütteõlil või gaasil töötavate seadmete, näiteks toasoojendi, heitgaasid olema absoluutselt isoleeritud, või seadmed peavad olema hermeetilised.
• Ōhupuhasti lõõriühenduse tegemiseks võib kasutada 120 mm või 150 mm läbimõõduga toru. Suitsutoru ühendus peab olema võimalikult lühike ja võimalikult väheste põlvedega.
  Lämbumisoht! Hoidke köik pakkematerjalid lastest eemal.
  ETTEVAATUST: Juurdepääsetavad osad võivad kuumutada, kui neid kasutatakse koos köögiseadmetega.
• Toote väljalaskeava ei tohi olla ühendatud öhukanalitega, kust leidub muud suitsu.
• Ruumi ventilatsioon võib olla ebapiisav, kui elektriplidi õhupuhastit kasutatakse samaaegselt gaasi või muu kütusega töötavate seadmetega (see ei pruugi kehtida seadmete kohta, mis juhivad õhku lihtsalt ruumi tagasi).
• Tootele asetatud esemed võivad ümber kukkuda. Ärge pange esemeid seadme peale.
• Ärge sütitage tuld toote all.

1 Olulised ohutus- ja keskkonnaalased juhised

HOIATUS: Enne õhupuhasti paigaldamist eemaldage kaitsekiled.

• Ärge kunagi jätke öhupuhasti alla tugevat lahtist leeki, kui see töötab.
• Kasutamise ajal tuleb fritüüridel pidevalt silm peal hoida: ülekuumenenud öli vöib leekidesse puhkeda.

1.2 Vastavus elektri- ja elektroonika-seadmete jäätmete direktiivile ja jäät-mete kõrvaldamine: Antud toode vastab EL-i WEEE-direktiivile (2012/19/EL). Toode kannab

elektriliste seadmete jäätmete klassifikatsioonisümbolit (WEEE).

See sümbol näitab, et seda toodet ei tohi selle kasutusea löppemisel koos muude olmejäätmetega kõrvaldada. Kasutatud seade tuleb tagastada ametlikku elektriliste ja elektrooniliste seadmete taaskasutuspunkti. Nende kogumissüsteemide leidmiseks pöörduge oma kohaliku asutuse või edasimüüja poole, kust toode osteti. Iga majapidamine mängib olulist rolli

vana seadme taaskasutusele- ja ringlusse võtmine. Kasutatud seadme nõuetekohane utiliseerimine aitab vältida võimalikke kahjulikke tagajärgi keskkonnale ja inimeste tervisele.

1.3 Vastavus RoHS direktiivile:

Antud toode vastab EL RoHS direktiivile (2011/65/EL). See ei sisalda

direktiivis äratoodud kahjulikke ja keelatud materjale.

1.4 Pakkeinfo

Toote pakkematerjalid on valmistatud taaskasutatavatest materjali-dest vastavalt meie riiklikele

keskkonnaalastele eeskirjadele. Ärge utiliseerige pakkematerjale koos olme- ja muu prügiga. Viige need kohaliku omavalitsuse poolt ettenähtud pakkematerjalide kogumispunkti.

2 Jldilme

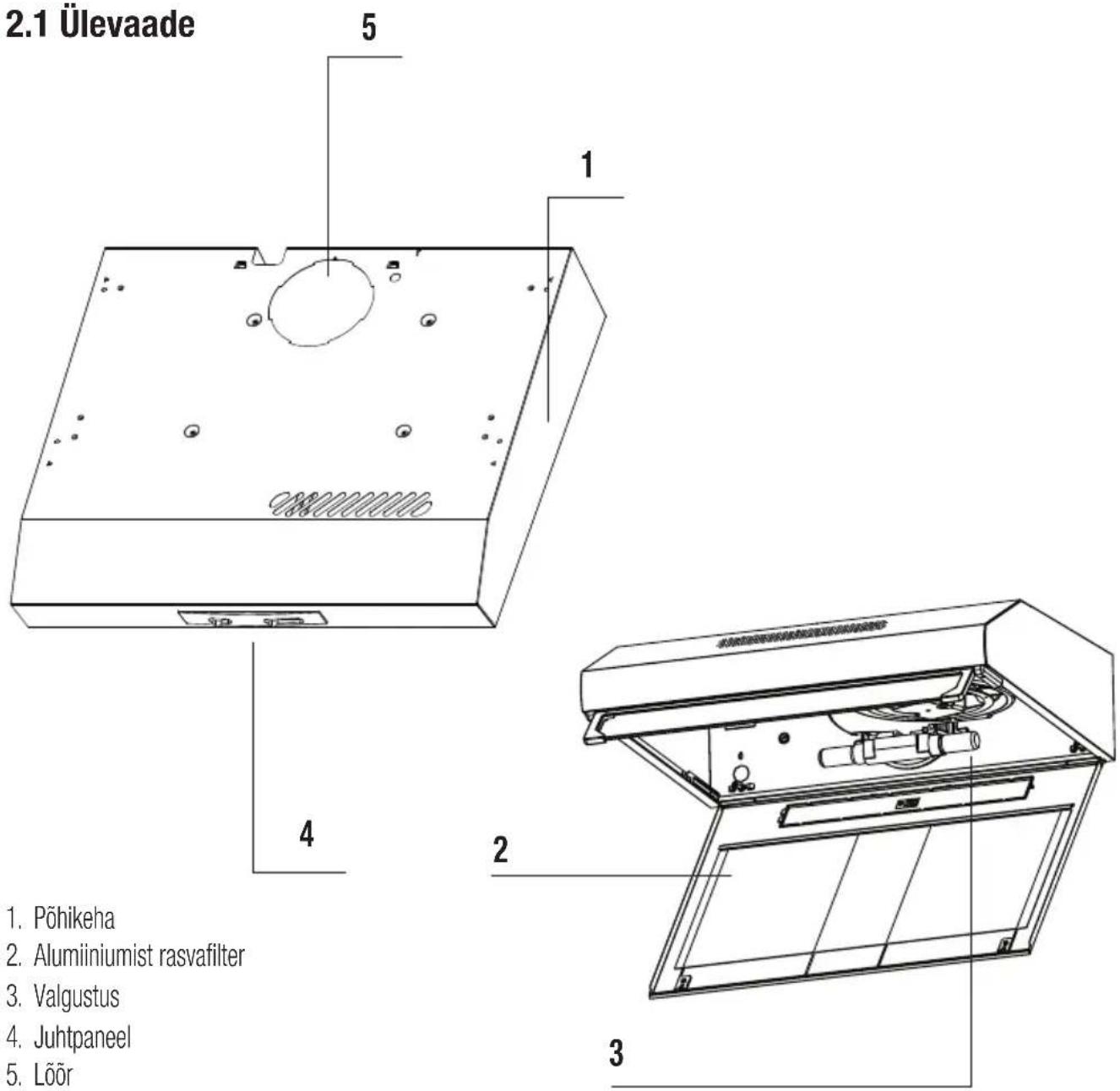

2.1 Ülevaade

1. Põhikeha
2. Alumiiniumist rasvafilter
3. Valgustus
4. Juhtpaneel
5. Lõõr

2.2 Tehnilised andmed

Mudel HNS61210W - HNS61210B	HNS61210X - HNS61210XH	HNS91210X
Toitepinge 220-240V ~ 50 Hz
Lambi võimsus (W) 1x3 2x3
Mootorivõimsus (W) 1 x 115
Õhuvool ( m^3/t ) – 3. Aste 272
Isolatsiooniklass KLASS II

3 Seadme kasutamine

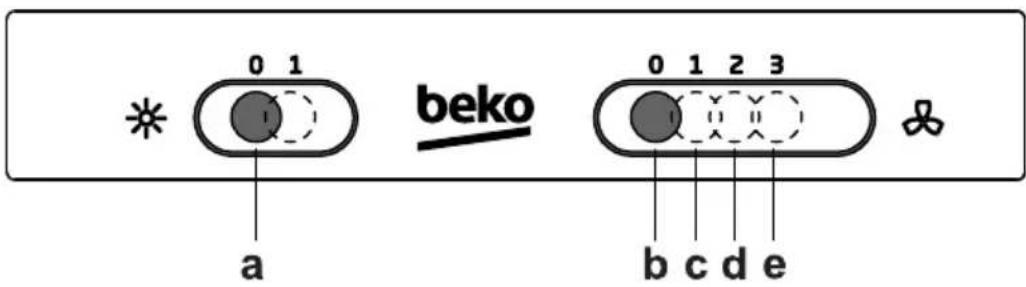

3.1 Juhtpaneel

a- Lülitab valgustussüsteemi sisse ja välja.
b- Kiirus lülitab väljatömbemootorit välja
c- madal kiirus, kasutatakse pideva ja vaikse õhuvahetuse eesmärgil kerge auru juuresolekul toiduvalmistamise käigus.
d- Keskmine kiirus, sobib enamiku töötingimuste korral, arvestades optimaalset töödeldud öhuvoolu/müra taseme suhet.
e- Maksimaalne kiirus, kasutatakse auru kõrgeima taseme pu- hul toiduvalmistamise käigus, sealhulgas pika aja vältel.

Öhupuhasti on möeldud ainult koduseks kasutamiseks köögilöhnaade körvaldamiseks.
Ärge kunagi kasutage öhupuhastit muul otstarbel kui selleks, milleks see on möeldud.
ärge kunagi jätke öhupuhasti alla tugevat lahtist leeki, kui see töötab.
Reguleerige leegi tugevust nii, et see oleks suunatud ainult panni põhja, veendudes, et see ei puudutaks külgi.
Kasutamise ajal tuleb fritüüridel pidevalt silm peal hoida: ülekuumenenud öli vöib leekidesse puhkeda.

3 Seadme kasutamine

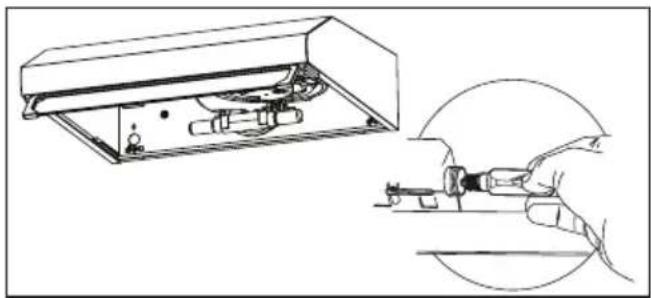

3.2 Valgusti väjavahetamine

	Enne elektripirnide väljavahetamist ühenda-ge öhupuhasti toiteallikas lahti.
	Ärge puudutage elektripirne, kui need on kuumad.
	Ärge puudutage väljavahetatud elektripirni otse kätega.
	Võite hankida lampe volitatud teenusepak-kujalt.

• Selles tootes kasutatakse „küünla“ tüüpi LED-lampi
  Pirni vahetamisel tuleb kasutada pirni võimsusega kuni 3W

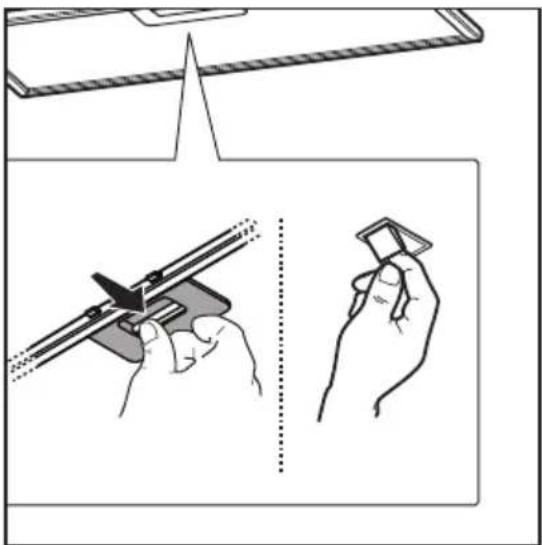

4 Puhastamine ja hooldus

Enne igasuguseid hooldus- või puhastustöid eemaldage seade vooluvõrgust või lülitage pealüliti või kaitse välja.

Seadme puhastamist ja filtrite vahetamist käsitlevate sätete eiramine võib põhjustada tuleohu. Seetõttu on soovitatav järgida siin toodud juhiseid. Tootja ei vastuta ebasobiva kasutamise tagajärjel tekkinud mootori kah-justuste või tulekahjude eest.

Puhastage ainult neutraalse vedela puhastusvahendiga niisutatud lapiga. Ärge puhastage tööriistade abil. Ärge kasutage abrasiivseid vahendeid. Ärge kasutage alkoholi

See filter hõivab õhus olevaid õliosakesi. Filtrit soovitatakse tavatingimustes puhastada kord kuus. Esmalt eemaldage selleks rasvafiltrid. Peske filtrid vedela puhastusvahendiga, loputage need veega ja paigaldage tagasi pärast kuivatamist. Aluminiumist rasvafiltrite värvus võiv pesemisel muutuda; see on normaalne ja te ei pea filtrit vahetama.

Alumiiniiumist filtreid saab pesta nõudepe- sumasinas.

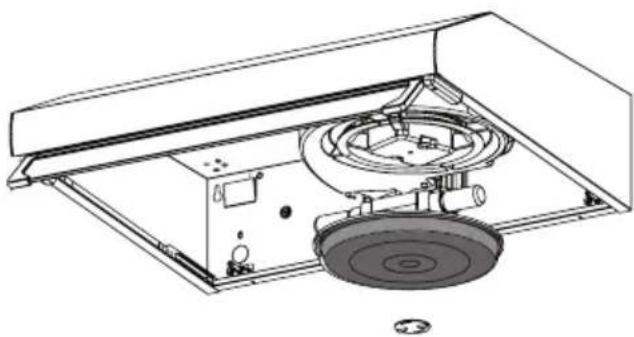

4.2 Söefiltri väljavahetamine (õhuringluse režiim)

Öhupuhastisse saab paigaldada aktiivsöefiltri. Söefiltrit rakendatakse ainult juhul, kui öhupuhasti pole ventilatsioonikanaliga ühendatud.

Igal juhul on vaja söefiltrit vahetada vähemalt iga kolme kuu tagant.

Enne sätestamist palun lugege läbi ohutusjuhised.

MÄRKUS

Vaata paigaldusjuhendi lehekülge 144

HOIATUS

Kruvide või kinnitusseadme paigaldamata jätmine vastavalt nendele juhistele võib põh-justada elektriohtusid.

5.1 Paigaldamine

Õhupuhasti on mõeldud kas väljatõmbamiseks või filtreerimiseks.

Lõõriga variant

Öhupuhastil on aurude väljumiseks olemas ülemine öhukanal B1 ja valikuline tagumine öhukanal B2*.

Valige sobiv õhukanal ja kinnitage kaasasolev äärik C, sulgege kasutamata augukanal (kui selline on olemas) komplektis oleva kaane D* abil.

MÄRKUS

Mõnes mudelis on ülemine ava B1 suletud: Väljalaskeava sulgeva eemaldatava osa ee-maldamiseks vajutage seda tugevalt ja siis eemaldage see.

TÄHELEPANU!

Eemaldatavat osa ei saa uuesti paigaldada. Tehke valik selle toimingu kasuks ainult siis, kui olete paigalduse variandi kindlaks määranud.

ETTEVAATUST!

Mõnes mudelis ei ole tagumine õhukanal hölpsasti ligipääsetav isegi klapi eemaldamise järel (kui see on paigaldatud), sel juhul eemaldage õhukanalit blokeeriv plasttükk E1 või E2, keerates seda lahti tangide ja lõikuri abil. Kontrollige, kas filtreerimise/väljatõmbamise valits G (õhupuhasti sees) on väljatõmbamise asendis (A).

Filtriga variant

Juhul, kui toiduvalmistamisel tekkivat auru ei ole võimalik välja juhtida, võib õhupuhastit kasutada filtriga variandina, paigaldades süsinikfiltrit; auruga õhku suunatakse tagasi ringlusse juhtpaneeli kohale asetatud eesmise võre kaudu. Kontrollige, kas filtreerimise/väljatõmbamise valits G (õhupuhasti sees) on filtreerimise asendis (F).

Imimootorita mudelid töötavad ainult väljatömberežiimis ja peavad olema ühendatud välise imiseadmega (ei kuulu komplekti). Ühendamisjuhised on sellise perifeerse imiseadmega kaasas.

Minimaalne kaugus pliidiplaadil oleva toiduvalmistamiseks mõeldud nõude tugipinna ja õhupuhasti madalaima osa vahel peab olema vähemalt 65 cm elektri-, gaasi- või segapliitide puhul.

Kui gaasipliidi paigaldamise juhendis on ette nähtud suurem vahemaa, tuleb sellega arvestada.

Tõrkeotsing Põhjus Abi
Toode ei tööta Kontrollige	kaitselülitit. Kaitselüliti võib olla väljas, lülitage	see sisse.
Toode ei tööta Kontrollige	elektriühendust. Võrgupinge peaks olema vahemi-kus 220–240 V.
Toode ei tööta Kontrollige	elektriühendust. Kontrollige, kas muud tooted Teieköögis töötavad või mitte.
Valgustus ei tööta. Kontrollige	elektriühendust. Võrgupinge peaks olema vahemi-kus 220–240 V.
Valgustus ei tööta. Kontrollige	valgustuse lülitit. Lüliti peaks olema asendis „sees“.
Valgustus ei tööta. Kontrollige	lampe. Toote lambid ei tohiks olla rikkis.
Toote õhuvõtt on halb. Kontrollige	alumiiniumifiltrit. Alumiiniumist õlifiltrit tuleks norma-altingimustes puhastada vähemalt kord kuus.
Toote õhuvõtt on halb. Kontrollige	õhuava lõõri. Lõõr peaks olema asendis „sees“.
Toote õhuvõtt on halb. Kontrollige	sõefiltrit. Sõefiltritega toodete puhul tuleks filtrit tavaliselt vahetada iga 3 kuu tagant.
