MODE D'EMPLOI HNS61210W BEKO

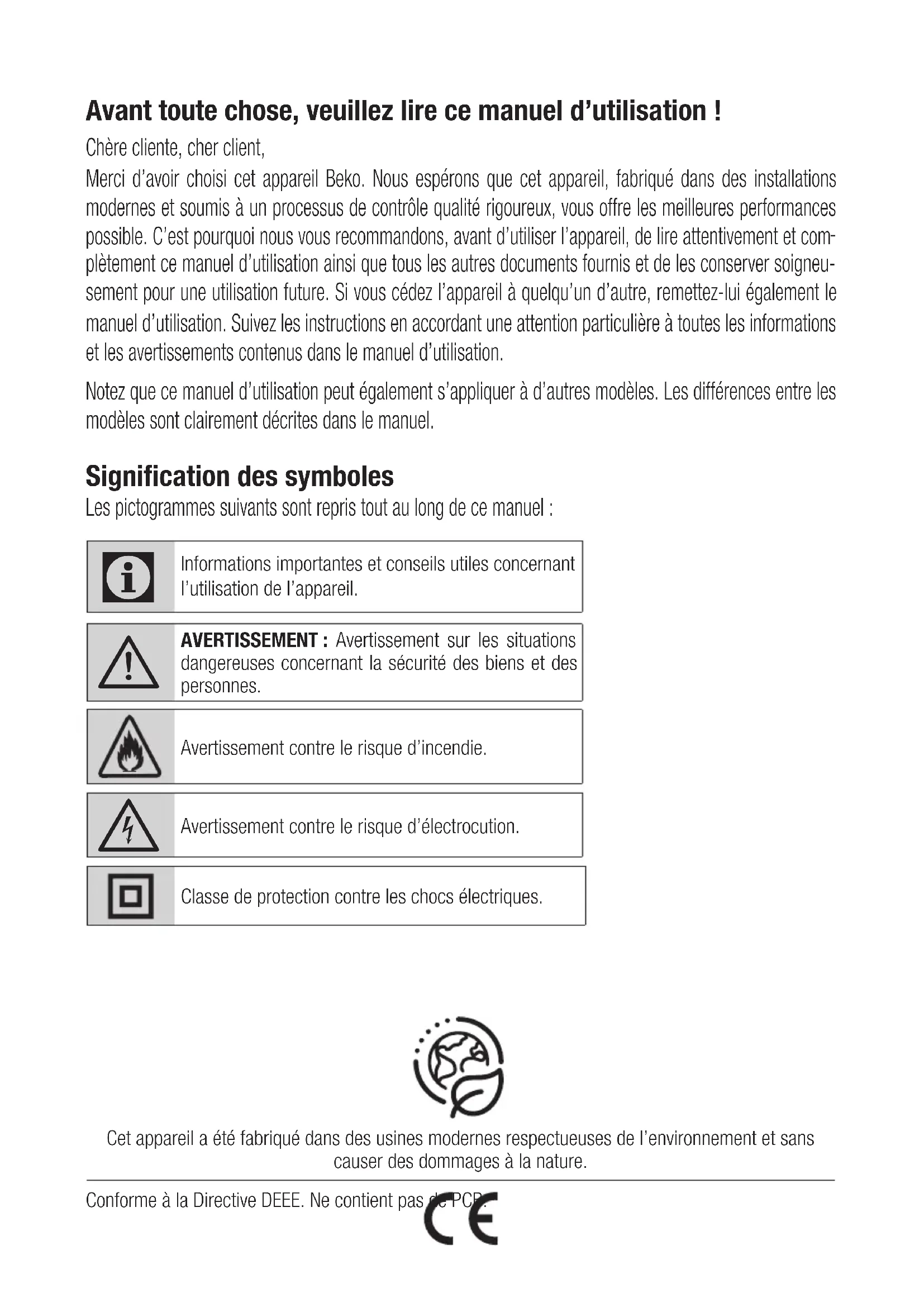

Avant toute chose, veuillez lire ce manuel d'utilisation !

Chère cliente, cher client,

Merci d'avoir choisi cet appareil Beko. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possible. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

AVERTISSEMENT : Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

Avertissement contre le risque d'incendie.

Avertissement contre le risque d'électrocution.

Classe de protection contre les chocs électriques.

Cet appareil a été fabriqué dans des usines modernes respectueuses de l'environnement et sans causer des dommages à la nature.

1 Instructions importantes en matière de sécurité et d'environnement

1.1 Consignes générales de sécurité

Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure

Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d'incendie, d'électrocution, d'exposition aux fuites d'énergie à microondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l'annulation de toute garantie.

- Les produits Beko sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l'appareil ou son câble d'alimentation, le faire réparer ou remplacer par le reven-deur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l'utilisateur.

- Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

- dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail ;

- les fermes

- Par les clients des hôtels et autres types d'environnements résidentiels ;

– et dans les chambres d'hôte.

- Utiliser l'appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

- Le fabricant n'est pas responsable des dommages résultant d'une mauvaise installation ou d'une mauvaise utilisation du produit.

- Cet appareil peut être utilisé par des enfants de 8 ans minimum, des personnes à capacités physiques, sensorielles ou mentales réduites et des personnes manquant d'expérience ou de connaissances suffisantes en la matière, à condition qu'elles aient été préparées à un maniement sécurisé de l'appareil et qu'elles aient pleinement conscience des risques encourus.

- Les enfants n'ont pas le droit de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants laissés sans surveillance.

- La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre produit doit être d'au moins 65 cm.

- Si des instructions relatives à l'installation de la plaque à gaz exigent plus de distance, prenez-les en compte.

- S'assurer que la source d'alimentation électrique est conforme aux informations spécifiées sur la plaque signalétique de

1 Instructions importantes en matière de sécurité et d'environnement

l'appareil.

• Ne jamais utiliser l'appareil si le câble d'alimentation ou l'appareil lui-même est endommagé.
• Pour éviter d'endommager le câble d'alimentation, éviter de l'aplatir, de le plier ou même de le frotter contre des bords coupants. Éloigner le câble d'alimentation de toute surface brûlante et des flammes.
• Utilisez l'appareil uniquement avec une prise de terre.

AVERTISSEMENT : Ne branchez pas l'appareil sur le secteur avant la fin de l'installation.

• Placer l'appareil de sorte que la prise soit toujours accessible.
• Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et risqueraient donc de provoquer des brûlures aux mains.
• Respectez la réglementation des autorités compétentes en matière d'évacuation de l'air évacué (cette mise en garde ne s'applique pas à l'utilisation sans conduit).
• Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la plaque de cuisson. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre produit.
• Éteignez la plaque de cuisson avant d'en

retirer la casserole, la poêle, etc.

• Ne laissez pas d'huile chaude sur la plaque de cuisson. Les casseroles contenant de l'huile chaude peuvent s'enflammer.
• Faites attention à vos rideaux et à vos couvertures, car l'huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.
• Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.
• Le produit doit être nettoyé conformément au manuel d'utilisation. Si le nettoyage n'a pas été effectué conformément au manuel d'utilisation, il peut y avoir un risque d'incendie.
• N'utilisez pas de matériaux filtrants ignifuges à la place des filtres actuels.
• Utilisez uniquement des pièces d'origine ou pièces recommandées par le fabricant.
• N'utilisez jamais l'appareil sans le filtre et ne retirez pas les filtres lorsque l'appareil est en marche.
• En cas d'apparition d'une flamme, éteignez votre produit et vos appareils de cuisson.
• En cas d'apparition d'une flamme, couvrez la flamme et n'utilisez jamais d'eau pour l'éteindre.
• Débranchez l'appareil avant chaque nettoyage et lorsque l'appareil n'est pas en

1 Instructions importantes en matière de sécurité et d'environnement

cours d'utilisation.

• La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la table de cuisson électrique et les appareils fonctionnant avec un autre type d'énergie que l'électricité fonctionnent simultanément.
• Dans l'environnement dans lequel l'appareil est utilisé, les gaz résiduaires des appareils fonctionnant au fioul ou au gaz, tels que le chauffage de la pièce, doivent être totalement isolés ou l'appareil doit être de type étanche.
• Pour le raccordement du conduit, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement du tuyau doit être aussi court que possible et avoir le minimum de coudes que possible.

Risque d'étranglement ! Conservez tous les emballages hors de portée des enfants.

ATTENTION : Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

• Ne connectez pas la prise du produit aux canaux d'air qui contiennent d'autres fumées.
• La ventilation de la pièce peut être insuffisante lorsque la hotte de la table de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d'autres combustibles (ceci peut ne

pas s'appliquer aux appareils qui rejettent uniquement l'air dans la pièce).

• Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.
• Ne brûlez rien sous votre produit.

AVERTISSEMENT : Retirez les films protecteurs avant d'installer la hotte.

• Ne laissez jamais des grandes flammes nues sous la hotte lorsqu'elle est en fonctionnement.
• Gardez les friteuses en permanence sous surveillance pendant l'utilisation : de l'huile surchauffée peut prendre feu.

1.2 Conformité avec la Directive DEEE et Mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque

1 Instructions importantes en matière de sécurité et d'environnement

ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés.

L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Conformité avec la directive RoHS

L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

1.4 Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.

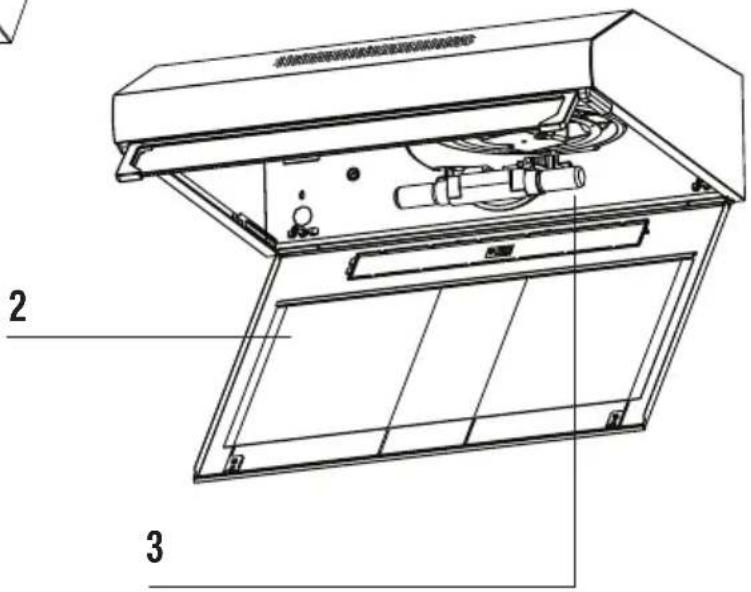

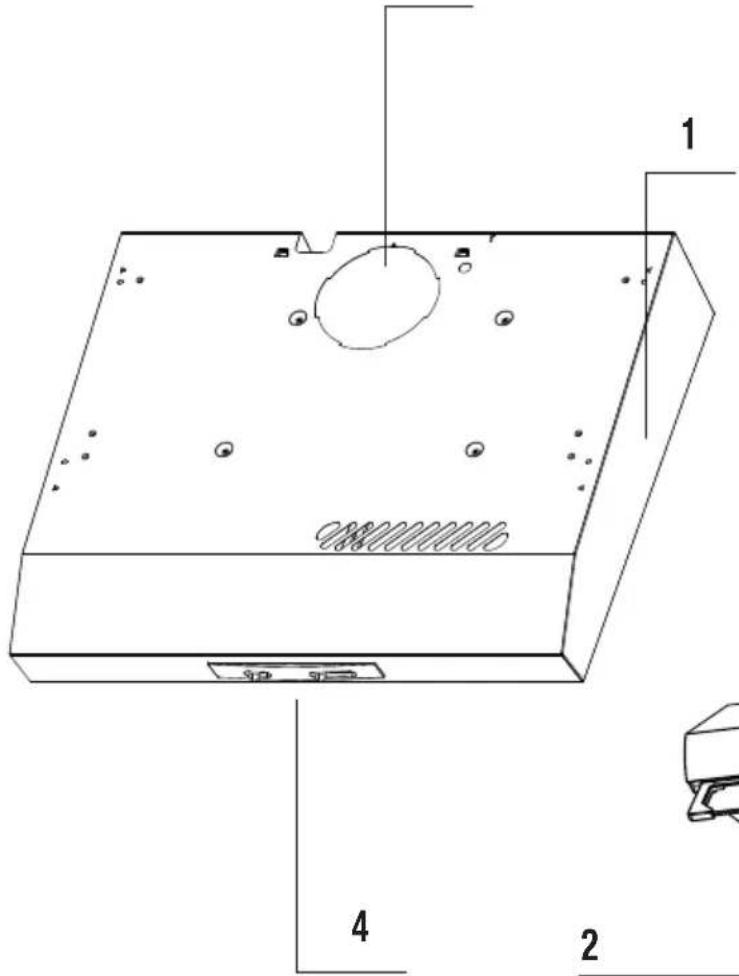

2 Apparence générale

2.1 Vue d'ensemble 5

1 4 2

1. Corps principal
2. Filtre à graisse en aluminium
3. Éclairage
4. Panneau de commande
5. Cheminée

2.2 Données techniques

Modèle HNS61210W - HNS61210B	HNS61210X - HNS61210XH	HNS91210X
Tension d'alimentation 220-240V ~ 50 Hz
Puissance de la lampe (W) 1x3 2x3
Puissance du moteur (W) 1 x 115
Débit d'air ( m^3 / h) - 3. Niveau 272
Classe d'isolation Classe II

3 Utilisation de l'appareil

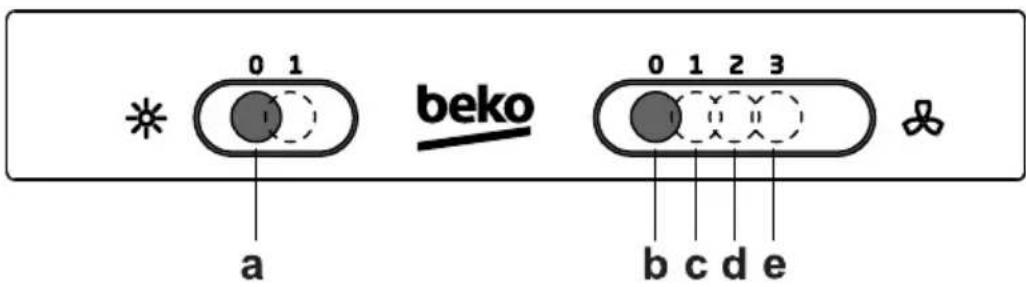

3.1 Panneau de commande

0 1 beko 0 1 2 3 a b c d e

a- Allume et éteint le système d'éclairage.
b- La vitesse coupe le moteur de l'extracteur
c- Basse vitesse, utilisée pour un changement d'air continu et silencieux en présence de légères vapeurs de cuisson.
d- Vitesse moyenne, adaptée à la plupart des conditions de fonctionnement compte tenu du rapport optimal entre le débit d'air traité et le niveau sonore.
e- Vitesse maximale, utilisée pour éliminer les émissions de vapeurs de cuisson les plus élevées, y compris sur de longues périodes.

• la hotte aspirante a été conçue exclusivement pour un usage domestique afin d'éliminer les odeurs de cuisine.
  ♦N'utilisez jamais la cagoule à d'autres fins que celles pour lesquelles elle a été conçue.
• Ne jamais laisser de grandes flammes nues sous le capot lorsque celui-ci est en fonctionnement
  Réglez l'intensité de la flamme pour la diriger uniquement sur le fond de la casserole, en veillant à ce qu'elle n'engloutisse pas les parois.
  -les friteuses doivent être surveillées en permanence pendant leur utilisation : une huile surchauffée peut s'enflammer.

3 Utilisation de l'appareil

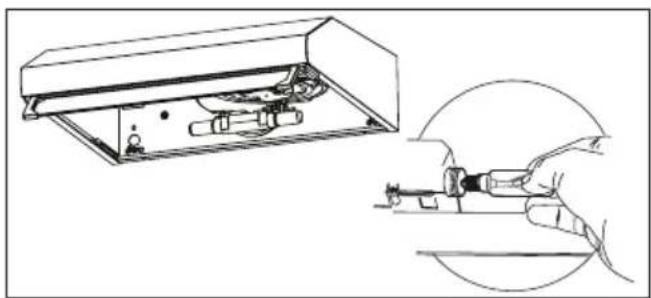

3.2 Remplacement de la lampe

	Avant de remplacer les ampoules, débranchez l'alimentation électrique de la hotte.
	Ne touchez pas les ampoules lorsqu'elles sont chaudes.
	Veillez à ne pas toucher l'ampoule remplacée directement avec les mains.
	Vous pouvez vous procurer des lampes auprès d'agents de service agréés.

• Une lampe LED de type bougie est utilisée dans ce produit
• Une lampe de 3 W maximum doit être utilisée lorsque le changement de lampe

4 Nettoyage et entretien

Lors du nettoyage et de l'entretien, débranchez l'appareil, coupez l'interrupteur principal ou desserrez le fusible qui alimente la hotte.

Le non-respect des dispositions relatives au nettoyage de l'appareil et au remplacement des filtres peut entraîner des risques d'incendie. Il est donc recommandé de se conformer aux directives données ici. Le fabricant décline toute responsabilité en cas de dommages au moteur ou d'incendies causés par une utilisation incorrecte.

Nettoyez en utilisant uniquement un chiffon imbibé de détergent liquide neutre. Ne nettoyez pas avec des outils ou des instruments. N'utilisez pas des produits abrasifs. N'utilisez pas d'alcool.

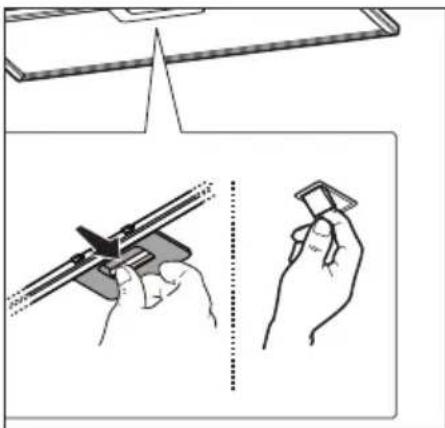

4.1 Nettoyage du filtre à graisse en aluminium

Ce filtre capture les particules d'huile dans l'air. Il est recommandé de nettoyer votre filtre tous les mois dans des conditions d'utilisation normales. Retirez d'abord les filtres à graisse pour ce processus. Lavez les filtres avec un détergent liquide et rincez-les à l'eau et réinstallez-les une fois qu'ils sont secs. Les filtres à graisse en aluminium peuvent être découverts lors du lavage ; c'est normal et vous n'avez pas besoin de changer votre filtre.

Vous pouvez laver le filtre en aluminium au lave-vaisselle

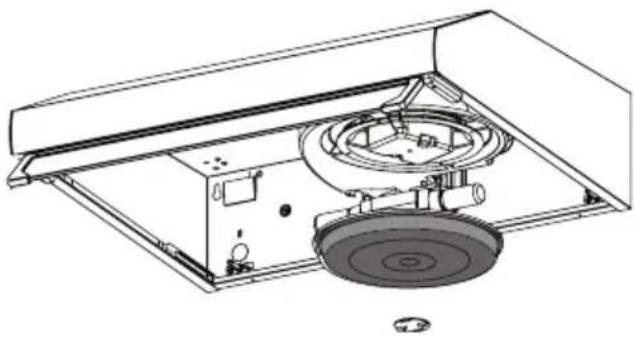

4.2 Remplacement du filtre à charbon (mode de circulation d'air)

La hotte peut être équipée d'un filtre à charbon actif. Le filtre à charbon est appliqué uniquement dans le cas où la hotte n'est pas connectée au conduit de ventilation.

Dans tous les cas, il est nécessaire de remplacer le filtre à charbon au moins tous les trois mois.

AVERTISSEMENT: Le filtre à charbon n'est jamais lavé.

AVERTISSEMENT: Le filtre à charbon est disponible auprès des services agréés.

5 Mise En Place de L'appareil

AVERTISSEMENT

Veuillez lire les consignes de sécurité avant l'installation.

REMARQUE

Veuillez vous référer à la page 144 pour le guide d'installation

AVERTISSEMENT

Tout manquement relatif à la mise en place des vis ou à la fixation de l'appareil conformément à ces instructions, peut entraîner des risques électriques.

5.1- Installation

La hotte est conçue pour être utilisée soit en version aspirante, soit en version filtrante.

Version aspirante

La hotte aspirante a un conduit d'air supérieur B1 et un conduit d'air arrière optionnel B2*, pour la sortie des fumées extérieures.

Choisissez le conduit d'air approprié et appliquez la bride C fournie, veillez à fermer le conduit à trous inutilisé avec le bouchon D* fourni le cas échéant.

REMARQUE

Dans certains modèles, le trou supérieur B1 est fourni fermé : Appuyez fermement pour détacher la partie détachable qui ferme l'orifice de sortie et retirez-la.

ATTENTION!

La partie détachable ne peut pas être remontée en position. N'effectuez cette opération que si vous êtes sûr du type d'installation à réaliser.

ATTENTION!

Sur certains modèles, le conduit de trou arrière n'est pas facilement accessible, même lorsque le robinet (s'il est monté) est retiré. Dans ce cas, retirez la pièce en plastique E1 ou E2 qui bloque le conduit de trou, en la déroulant à l'aide d'une pince et d'un cutter. Vérifiez que le sélecteur de filtre/aspiration (à l'intérieur de la hotte aspirante) G est en position d'aspiration (A).

Version à filtre

Dans le cas où il n'est pas possible de rejeter les fumées de cuisson à l'extérieur, la hotte peut être utilisée dans la version filtrante en fixant un filtre à charbon, les fumées et les vapeurs sont recyclées via la grille antérieure placée au-dessus du tableau de commande. Vérifiez que le sélecteur de filtre/aspiration (à l'intérieur de la hotte aspirante) G est en position de filtre (A).

Les modèles sans moteur d'aspiration ne fonctionnent qu'en mode canalisation, et doivent être raccordés à un dispositif d'aspiration externe (non fourni).

Les instructions de raccordement sont fournies avec l'unité d'aspiration périphérique.

La distance minimale entre la surface d'appui de l'appareil de cuisson sur la plaque de cuisson et la partie inférieure de la hotte de la cuisinière ne doit pas être inférieure à 65 cm des cuisinières électriques et à gaz ou mixtes.

Dans le cas où les instructions d'installation de la plaque de cuisson au gaz indiquent une distance plus importance, celle-ci doit être respectée.

6

Dépannage

Dépannage Problème Solution
L'appareil ne fonctionne pas.	Vérifiez le fusible. Il se peut que votre fusible soit coupé ; remettez-le en marche.
L'appareil ne fonctionne pas.	Vérifiez le branchement. La tension du secteur	doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branchement. Vérifiez si les autres appareils de votre cuisine fonctionnent ou pas.
L'ampoule ne fonctionne pas.	Vérifiez le branchement. La tension du secteur	doit être comprise entre 220 et 240 V.
L'ampoule ne fonctionne pas.	Vérifiez l'interrupteur de l'ampoule. L'interrupteur de l'ampoule doit être en position « Allumé ».
L'ampoule ne fonctionne pas.	Vérifiez les ampoules. Les ampoules de l'appareil ne doivent pas être défectueuses.
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre en aluminium. L'aluminium du filtre doit être nettoyé au moins une fois par mois en conditions d'utilisation normales.
L'appareil n'aspire pas l'air correctement.	Vérifiez l'évent d'aération. L'évent d'aération doit être en position « Marche ».
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre à charbon. Pour les appareils dotés d'un filtre à charbon, celui-ci doit normalement être remplacé tous les 3 mois.
