HNS61210W - Virtuves nosūcējs BEKO - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas HNS61210W BEKO PDF formātā.
| Īpašības | Detaļas |
|---|---|
| Izvads veids | Dekoratīvs izvads |
| Izmēri | 60 cm platums |
| Maksimālais gaisa plūsmas daudzums | 400 m9/h |
| Trokšņa līmenis | 65 dB(A) |
| Ātrumu skaits | 3 ātrumi |
| Tauku filtrs | Metāla mazgājams filtrs |
| Apgaismojums | 2 LED lampas |
| Uzstādīšana | Sienas uzstādīšana |
| Enerģijas patēriņš | Enerģijas klase C |
| Garantija | 2 gadi |
| Apkope | Filtrus regulāri jāattīra, jānotīra ārējā virsma |
| Drošība | Aizsardzība pret elektriskās pārslodzes |
| Iekļautie piederumi | Montāžas komplekts, lietošanas rokasgrāmata |
Bieži uzdotie jautājumi - HNS61210W BEKO
Lietotāju jautājumi par HNS61210W BEKO
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Virtuves nosūcējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu HNS61210W - BEKO un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. HNS61210W zīmola BEKO.
LIETOŠANAS INSTRUKCIJA HNS61210W BEKO

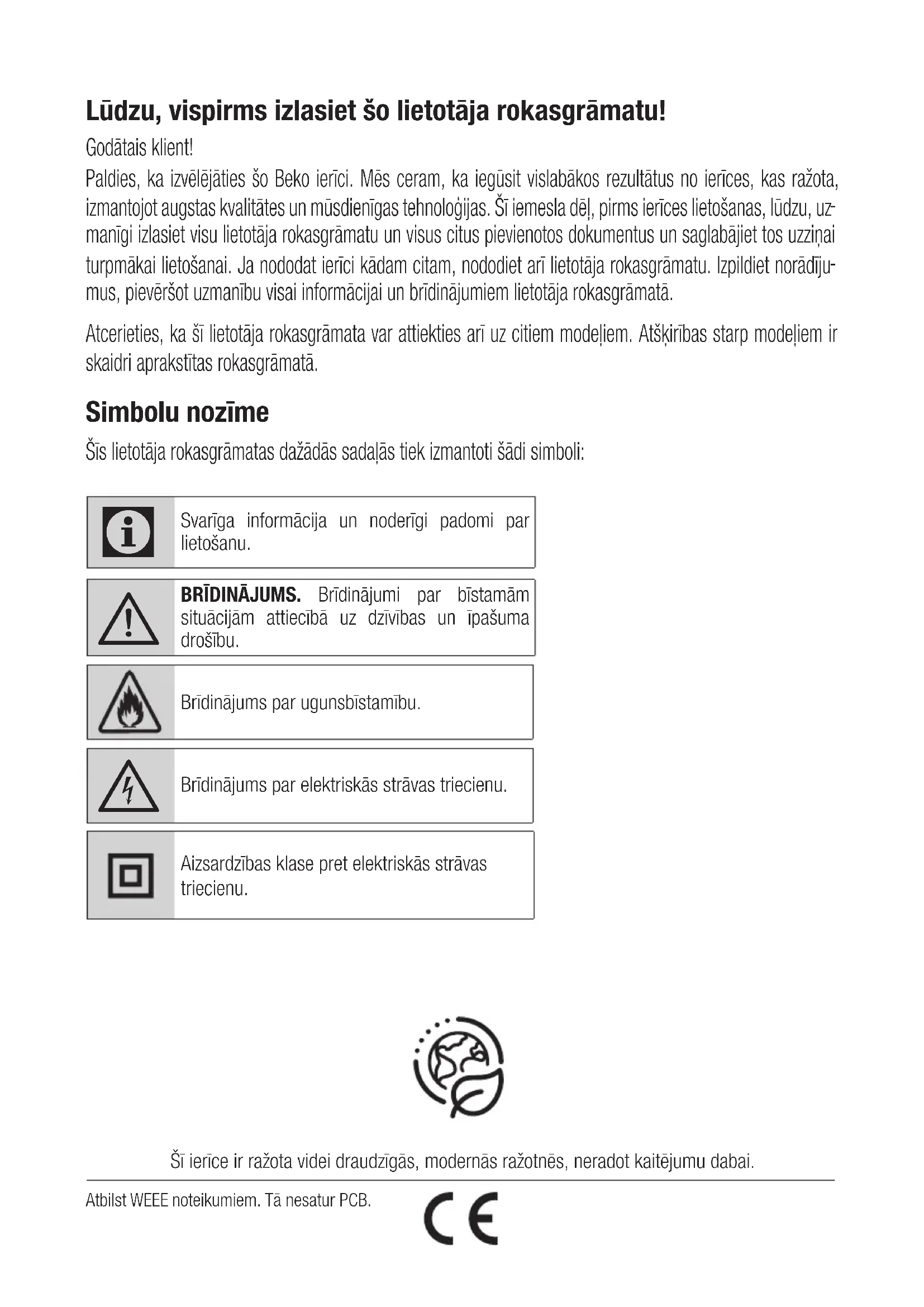

Lūdzu, vispirms izlasiet šo lietotāja rokasgrāmatu!
Godātais klient!
Paldies, ka izvēlējāties šo Beko ierīci. Mēs ceram, ka iegūsit vislabākos rezultātus no ierīces, kas ražota, izmantojot augstas kvalitātes un mūsdienīgas tehnoloģijas. Šī iemesla dēļ, pirms ierīces lietošanas, lūdzu, uzmanīgi izlasiet visu lietotāja rokasgrāmatu un visus citus pievienotos dokumentus un saglabājiet tos uzzinai turpmākai lietošanai. Ja nododat ierīci kādam citam, nododiet ari lietotāja rokasgrāmatu. Izpildiet norādījumus, pievēršot uzmanību visai informācijai un brīdinājumiem lietotāja rokasgrāmatā.
Atcerieties, ka šī lietotāja rokasgrāmata var attiekties arī uz citiem modeliem. Atšķirības starp modeliem ir skaidri aprakstītas rokasgrāmatā.
Simbolu nozīme
Šīs lietotāja rokasgrāmatas dažādās sadaļās tiek izmantoti šādi simboli:
Svarīga informācija un noderīgi padomi par lietošanu.
BRĪDINĀJUMS. Brīdinājumi par bīstamām situācijām attiecībā uz dzīvības un īpašuma drošību.
Bridinajums par ugunsbīstamību.
Bridinajums par elektriskas stravas triecienu.
Aizsardzības klase pret elektriskās strāvas triecienu.
Šī ierīce ir ražota videi draudzīgās, modernās ražotnēs, neradot kaitējumu dabai.
1 Svarīgas drošības un vides instrukcijas
1.1. Vispārējā drošība
Svarīgas drošības instrukcijas, uzmanīgi izlasiet un ħemiet vērā turpmākos norādījumus Šajā sadaļā ir drošības norādījumi, kas palīdzēs aizsargāties no ugunsgrēka, elektriskās strāvas trieciena, noplūdes mikroviļņu energijas iedarbības, miesas bojājumiem vai īpašuma bojājumiem. Neievērojot šos norādījumus, garantija zaudē spēku.
- Beko izstrādājumi atbilst piemērojamajiem drošības standartiem; tāpēc, ja ierīcei vai strāvas kabelim ir kādi bojājumi, tie ir jā-labo vai jānomaina izplatītājam, servisa centram vai arī speciālistam, kā arī pilnva-rotam servisa dienestam, lai izvairītos no jebkāda riska. Kļūdaini vai nekvalificēti re-monta darbi var būt bīstami un radīt risku lietotājam.
- Šī ierīce ir paredzēta izmantošanai mājsaimniecībā un līdzīgos gadījumos, pie-mēram:
- personāla virtuves zonās veikalos, birojos un citās darba vidēs;
- saimniecību ēkās;
- klientiem viesnīcās, moteļos un citās dzī-vojamā tipa vidēs;
- gultas un brokastu tipa vidēs.
- Izmantojiet ierīci paredzētajam mērķim tikai šajā rokasgrāmatā aprakstītajā veidā.
- Izgatavotājs nav atbildīgs par zaudēju-miem, kas radušies nepareizas izstrā-dājuma uzstādīšanas vai nepareizas lietošanas dēļ.
- Šo ierīci var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar fiziskiem, kustību vai garīgiem traucējumiem vai pieredzes un zināšanu trūkumu, ja viņi tiek uzraudzīti vai ari viņi ir apmācīti izmantot ierīci drošā veidā un apzinās iespējamos riskus.
- Bērniem nav atļauts spēlēties ar ierīci. Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
- Minimālajam attālumam starp plīts vārīšanas trauku atbalsta virsmu un izstrādājuma zemāko daļu jābūt vismaz 65 cm
- Ja gāzes plīts uzstādīšanas instrukcijās norādīts lielāks attālums, tas ir jāņem vērā.
- Pārliecinieties, vai strāvas padeve atbilst informācijai, kas sniegta uz ierīces datu plāksnītes.
- Nekādā gadījumā nelietojiet ierīci, ja ir bojāts strāvas kabelis vai pati ierīce.
- Novērsiet strāvas kabeļa bojājumus, nesaspiežot, neliecot un neberzējot to uz asām malām. Sargājiet strāvas kabeli no karstām virsmām un atklātas uguns.
- Izmantojiet ierīci tikai ar iezemētu kontakt-ligzdu.
BRĪDINĀJUMS. Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
- Novietojiet ierīci tā, lai kontaktdakša būtu vienmēr pieejama.
- Nepieskarieties lampām, ja tās ilgi darbojas. Tās var apdedzināt rokas, jo būs karstas.
1 Svarīgas drošības un vides instrukcijas
- levērojiet kompetento iestāžu noteiktos noteikumus par izplūdes gaisa novadīšanu (šis brīdinājums nav piemērojams lietoša-nai bez dūmvada).
- Darbiniet ierīci pēc katla, pannas utt. novietošanas uz plīts. Pretējā gadījumā liels karstums var izraisīt deformācijas dažās jūsu izstrādājuma daļās.
- Pirms nonemiet katlu, pannu utt. no tās, izslēdziet plīti.
- Neatstājiet karstu ellu uz plīts virsmas. Pannas ar karstu ellu var izraisīt pašaiz-degšanos.
- Pievērsiet uzmanību aizkariem un pār-segiem, jo ella var aizdegties, gatavojot ēdienu, piemēram, ceptus kartupeļus.
- Tauku filtrs jāmaina vismaz reizi mēnesī. Oglekļa filtrs jāmaina vismaz reizi 3 mēnešos.
- Izstrādājums jātīra saskaṇā ar lietotāja rokasgrāmatu. Ja tīrīšana netika veikta saskaṇā ar lietotāja rokasgrāmatu, var tikt izraisīta ugunsbīstamība.
- Pašreizējā filtra vietā nelietojiet ugunsneiz-turīgus filtrēšanas materiālus.
- Izmantojiet tikai oriğinālās vai ražotāja ie-teiktās detaļas.
- Nedarbiniet izstrādājumu bez filtra un neizņemiet filtrus, kamēr izstrādājums darbojas.
- Liesmu gadījumā atvienojiet izstrādājumu un ēdiena gatavošanas ierīces.
- Ja rodas liesma, apkläjiet liesmu un nekad
nelietojiet ūdeni dzēšanai.
- Pirms katras tīrīšanas reizes un ja ierīce netiek lietota, atvienojiet ierīci no elektro-tīkla.
- Kamēr elektriskās plīts virsmu un ierīču, kas darbojas ar cita veida energiju, bet elektroenergijas avots darbojas vienlaicīgi, negatīvais spiediens vidē nedrīkst pārsniegt 4 Pa (4 x 10 bāri).
- Apkārtējā vidē, kurā ierīci lieto, ierīcēm, kas darbojas ar mazutu vai gāzi, piemēram, istabas sildītājam, jābūt absolūti izolētiem vai arī ierīcei jābūt hermētiskai.
- Pievienojot dūmvadu, izmantojiet caurules ar diametru 120 vai 150 mm. Ćauruļu savienojumam jābūt pēc iespējas īsākam un ar pēc iespējas mazāk izliekumu.
Sadursmes risks! Glabājiet visus iepakojuma materiālus prom no bērniem.
PIESARDZĪBA! Pieejamas detaļas var sakarst, ja tās lieto kopā ar ēdiena gatavošanas ierīcēm..
- Izstrādājuma izeju nedrīkst savienot ar gaisa kanāliem, kas satur citus dūmus.
- Ventilācija telpā var būt nepietiekama, ja elektriskās plīts tvaika nosūcējs tiek izmantots vienlaikus ar ierīcēm, kuras darbina ar gāzi vai citu degvielu (tas var neattiekties uz ierīcēm, kuras gaisu izvada atpakal telpā).
- Uz izstrādājuma novietotie priekšmeti var nokrist. Nenovietojiet uz izstrādājuma ne-kādus priekšmetus.
1 Svarīgas drošības un vides instrukcijas
- Neflambējiet zem izstrādājuma.
BRĪDINĀJUMS. Pirms nosūcēja uzstādīšanas noņemiet aizsargplēves. - Nekad neatstājiet zem nosūcēja atklātu liesmu, ja tas darbojas
- Lietošanas laikā ir nepārtraukti jāuzrauga cepšana lielā tauku daudzumā: pārkarsēta ellā var izraisīt liesmas.
1.2 Atbilstība WEEE direktīvai un atkritumu likvidēšana Šī ierīçe atbilst ES WEEE direktīvai (2012/19/ES). Šis izstrādājums ir klasificēts
elektrisko un elektronisko atkritumu (WEEE) simbols.
Šis simbols norāda, ka pēc kalpošanas laika šo izstrādājumu nedrīkst izmest kopā ar citiem sadzīves atkritumiem. Lietotā ierīce jā- nodod oficiālajā savākšanas vietā, lai pārstrādātu elektriskās un elektroniskās ierīces. Lai atrastu šīs savākšanas sistēmas, lūdzu, sazinieties ar vietējām valsts iestādēm vai mazumtirgotāju, kur izstrādājums tika iegādāts. Katra mājsaimniecība pilda svarīgu lomu
atgūstot un pārstrādājot veco ierīci. Lietotas ierīces atbilstoša iznīcināšana palīdz novērst iespējamās negatīvās sekas videi un cilvēku veselībai.
1.3 Atbilstība RoHS direktīvai
Jūsu iegādātais izstrādājums atbilst EU RoHS direktīvai (2011/65/EU). Tas nesatur
kaitīgus un aizliegtus materiālus, kas norā-dīti direktīvā.
1.4 Informācija par iepakojumu
Izstrādājuma iepakojuma materiāli ir izgatavoti no pārstrādājamiem materiāliem saskaṇā ar mūsu nacionālajiem
vides noteikumiem. Neizmetiet iepakojuma materiālus kopā ar mājsaimniecības vai cita veida atkritumiem. Nogādājiet tos uz vietējo iestāžu norādītajiem iepakojuma materiālu savākšanas punktiem.
2 /ispārējais izskats

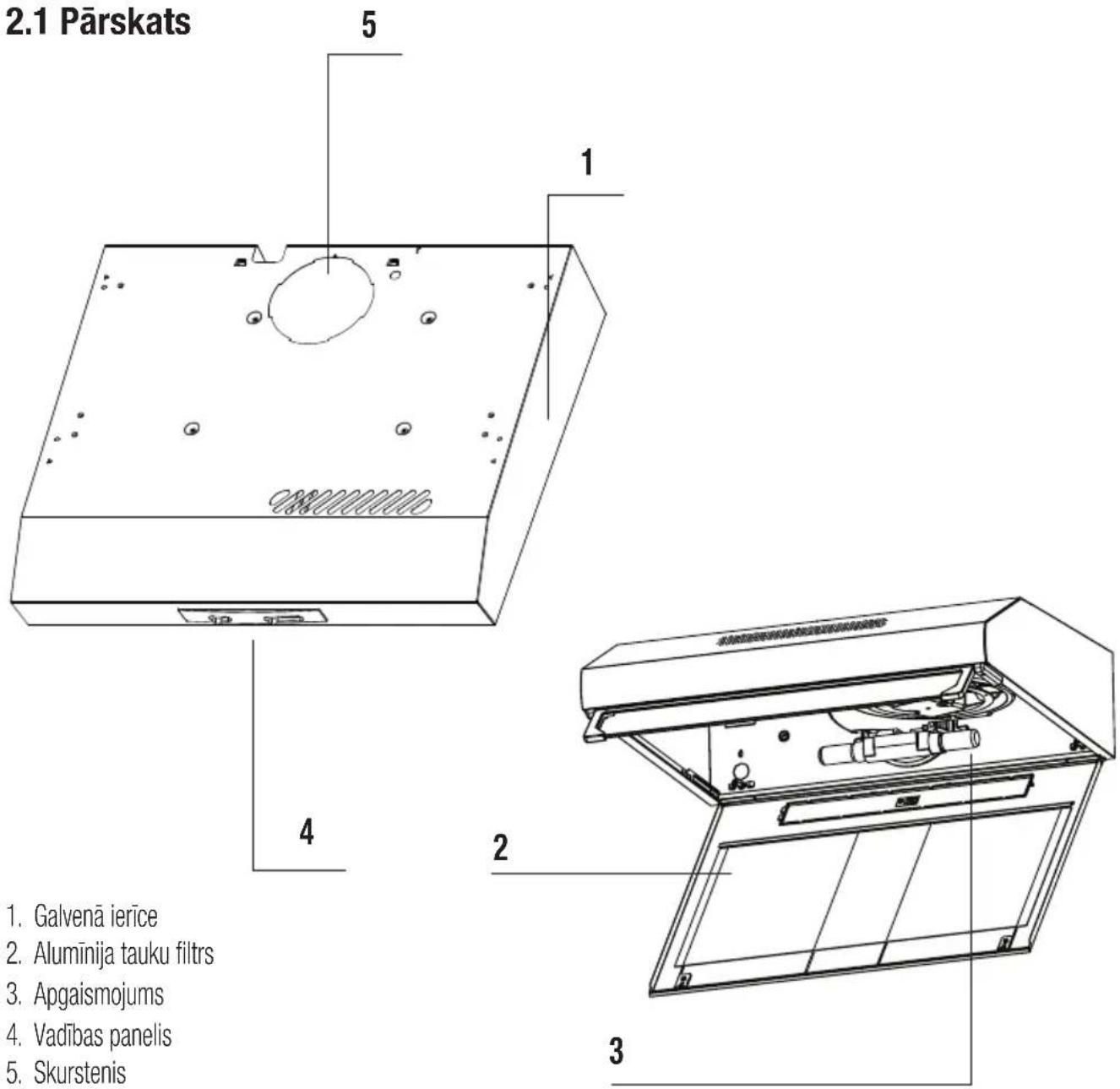

2.1 Pārskats
2.2 Tehniskie dati
| Modelis HNS61210W - HNS61210B | HNS61210X - HNS61210XH | HNS91210X |
| Strāvas spriegums 220-240V ~ 50 Hz | ||
| Lampas jauda (W) 1x3 2x3 | ||
| Motora jauda (W) 1 x 115 | ||
| Gaisa plūsma ( m^3/h ) - 3. Līmenis 272 | ||
| Izolācijas klase II KLASE | ||
3 erīces lietošana

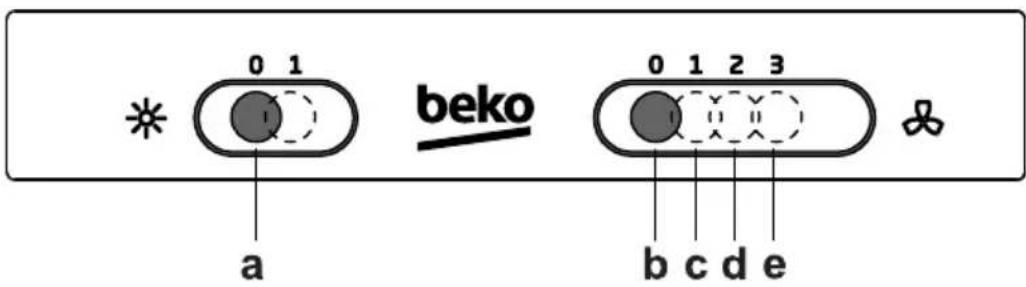

3.1 Vadības panelis
a- leslēdz un izslēdz apgaismojuma sistēmu.
b- Ātrums izslēdz ekstraktora motoru
c - Mazs ātrums, ko izmanto nepārtrauktai un klusai gaisa mai- nai vieglu gatavošanas tvaiku klātbūtnē.
d - Vidējs ātrums, piemērots lielākajai daļai ekspluatācijas apstākļu, ṣemot vērā optimālo apstrādātā gaisa plūsmas/trokšņa līmeņa attiecību.
e- Maksimālais ātrums, ko izmanto, lai novērstu vislielāko gata- vošanas tvaiku emisiju, ieskaitot ilgus periodus.
Tvaika nosūcējs ir paredzēts tikai mājsaimniecībai, lai novērstu virtuves smakas.
♦Nekad neatstājiet zem tvaika nosūcēja lielu atklātu liesmu, kad tas darbojas.
♦Nekad neatstājiet zem nosūcēja atklātu liesmu, ja tas darbojas
♦Noregulējiet liesmas intensitāti, lai tā virzītos tikai uz pannas apakšu, pārliecinoties, ka tā neaptver sānus.
Lietošanas laikā ir nepārtraukti jāuzrauga cepšana lielā tauku daudzumā: pārkarsēta ella var izraisīt liesmas.
3 erīces lietošana

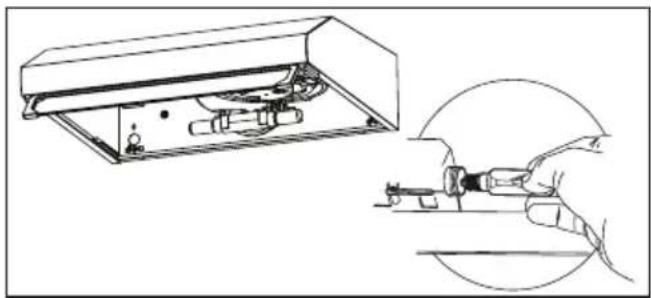

3.2 Lampas nomaina
 | Pirms spuldžu nomaiņas atvienojiet tvaika nosūcēja barošanas avotu. |
 | Nepieskarieties spuldzēm, ja tās ir karstas. |
 | Esiet piesardzīgi, nepieskarieties nomainītajai spuldzei tieši ar rokām. |
 | Jūs varat iegādāties lampas pie pilnvarotiem servisa agentiem. |
Šajā izstrādājumā tiek izmantota sveces tipa gaismas diodes lampa
Mainot lampu, jāizmanto ne vairāk kā 3 W spuldze
4
Tirīšana un apkope
Pirms tirišanas un apkopes atvienojiet ierīci no elektrotīkla vai izslēdziet galveno slēdzi vai atlaidiet drošinātāju, kas nodrošina tvaika nosūcēju.
Ja netiek ievēroti noteikumi par ierīces ti-rīšanu un filtru nomaiņu, tas var izraisīt ugunsbīstamību. Tāpēc ieteicams ievērot šeit sniegtos norādījumus. Ražotājs nav atbildīgs par motora bojājumiem vai ugunsgrēkiem, kas radušies nepareizas lietošanas dēl.
Tiriet, izmantojot tikai drānu, kas samitrināta ar neitrālu škīdru mazgāšanas līdzekli. Netīriet ar rīkiem vai instrumentiem. Neiz-mantojiet abrazīvus produktus. Nelietojiet spirtu

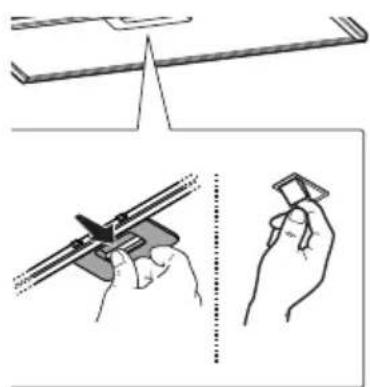

4.1 Alumīnija tauku filtra tīrīšana
Šis filtrs uztver ellas dalinas gaisā. Jums ieteicams tīrīt filtru ik mēnesi normālos lietošanas apstākļos. Vispirms nonemiet tauku filtrus šim procesam. Nomazgājiet filtrus ar škidru mazgāšanas līdzekli, noskalojiet tos ar ūdeni un pēc nožūšanas ievietojiet tos atpakal. Alumīnija tauku filtri mazgāšanas laikā var zaudēt krāsu; tas ir normāli, un jums nav jāmaina filtrs.

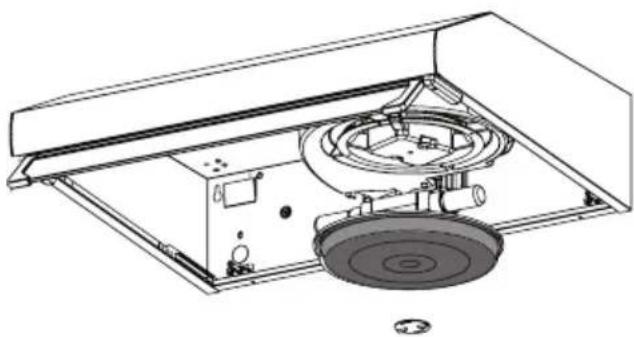

4.2 Oglekla filtra maina (gaisa cirkulācijas režims)
Tvaika nosūcēju var aprīkot ar aktivās ogles filtru. Oglekla filtru lieto tikai tad, ja tvaika nosūcējs nav pievienots ventilācijas kanālam.
Jebkurā gadījumā oglekļa filtrs ir jāmaina vismaz reizi trīs mēnešos.
BRĪDINĀJUMS. Oglekļa filtru var iegā-dāties autorizētos servisa centros.
Alumīnija filtru var mazgāt trauku mazgāja-majā mašinā
5
lerīces iestatīšana
BRĪDINĀJUMS
Pirms iestatišanas, lūdzu, izlasiet drošības instrukcijas.
PIEZIME
Lūdzu, skatiet 144. lpp. Instalācijas rokasgrāmatu
BRĪDINĀJUMS
Ja skrūves vai stiprinājuma ierīci neuzstāda saskaņā ar šīm instrukcijām, tas var izraisit elektriskā apdraudējuma risku.
5.1 Uzstādīšana
Tvaika nosūcējs ir paredzēts izmantošanai vai nu izplūdes, vai filtru versijai.
Caurulvada versija
Tvaika nosūcējam ir augšējais gaisa cauruļvads B1 un papildu aizmugurējais gaisa cauruļvads B2*, kas paredzēts ārēju izgarojumu izvadišanai.
Izvēlieties piemērotu gaisa cauruļvadu un uzlieciet komplektā esošo atloku C, pārliecinieties, ka aizverat neizmantoto atveri ar pievienoto vāciņu D*.
PIEZIME
Dažos modelos augšējā atvere B1 tiek piegādāta aizvērta: Cieši nospiediet, lai noņemtu noņemamo daļu, kas aizver izejas atveri, un noņemiet to.
UZMANĪBU!
Nonemamo daļu vairs nevar uzstādīt savā vietā. Veiciet šo darbību tikai tad, ja esat pārliecināts par veicamās instalācijas veidu.
UZMANĪBU!
Dažos modelos aizmugurējās atveres cauruļvads nav viegli pieejams, pat ja krāns ir noņemts (ja tāds ir), šajā gadījumā noņemiet E1 vai E2 plastmasas daļu, kas bloķe atveres cauruļvadu, atritinot to ar knaiblēm un griezēju. . Pārbaudiet, vai filtrs/iesūkšanas selektors (tvaika nosūcēja iekšpusē) G atrodas iesūkšanas (A) stāvoklī.
Filtra versija
Gadijumā, ja gatavošanas tvaikus nav iespējams izvadīt ārēji, tvaika nosūcēju var izmantot filtru versijā, nostiprinot oglekļa filtru; dūmus un tvaikus pārstrādā, izmantojot iepriekšējo režģi, kas novietots virs vadības paneļa. Pārbaudiet, vai filtrs/iesūkšanas selektors (tvaika nosūcēja iekšpusē) G atrodas filtra (F) stāvoklī.
Modeli bez sūkšanas motora darbojas tikai cauruļvadu režīmā, un tiem jābūt savienotiem ar ārēju iesūkšanas ierīci (nav ie-klauta komplektā).
Pievienošanas instrukcijas tiek piegādātas kopā ar perifēro nosūkšanas ierīci.
Minimālajam attālumam starp gatavošanas aprīkojuma atbalsta virsmu uz plīts un tvaika nosūcēja apakšējās daļas jābūt vismaz 65 cm attālumā no elektriskajām un gāzes vai jauktajām plītīm.
Ja gāzes plīts uzstādīšanas instrukcijās norādīts lielāks attālums, tas ir jāņem vērā.
6 Problēmu novēršana
| Problēmu novēršana le mesls Risinājums | |
| Izstrādājums nedarbojas. Pārbaudiet drošinātāju. Drošinātājs var būt izslēgts,ieslēdziet to. | |
| Izstrādājums nedarbojas. Pārbaudiet elektrisko savienojumu. Elektriskā tīkla spriegumam ir jābūt 220-240 V. | |
| Izstrādājums nedarbojas. Pārbaudiet elektrisko savienojumu. Pārbaudiet, yai parējās ierīces virtuvē darbojas. | |
| Apgaismojuma spuldze nedarbojas. | Pārbaudiet elektrisko savienojumu. Elektriskā ākla spriegumam ir jābūt 220-240 V. |
| Apgaismojuma spuldze nedarbojas. | Pārbaudiet spuldzes slēdzi. Spuldzes slēdzim ir jābūt stāvoklī “iesl.”. |
| Apgaismojuma spuldze nedarbojas. | Pārbaudiet spuldzes. Izstrādājuma spuldzēm ir jābūtdarba kārtībā. |
| Izstrādājums nenodrošina efektīvu gaisa nosūci. | Pārbaudiet alumīnija filtru. Normālos lietošanas apstākļos alumīnija filtrs ir jātīra ik mēnesi. |
| Izstrādājums nenodrošina efektīvu gaisa nosūci. | Pārbaudiet ventilācijas caurules aizbīdni. Ventilācijas caurules aizbīdnim ir jābūt stāvoklī “iesl.”. |
| Izstrādājums nenodrošina efektīvu gaisa nosūci. | Pārbaudiet oglekļa filtru. Normālos lietošanas apstākļos izstrādājumos, kas ir aprīkoti ar oglekļa filtru, filtrs ir jāmaina ik pēc 3 mēnešiem. |
