Savybės	Detalės
Gartraukio tipas	Dekoratyvinis gartraukis
Išmatavimai	60 cm pločio
Maksimalus oro srautas	400 m9/h
Triukšmo lygis	65 dB(A)
Greitis	3 greičiai
Riebalų filtras	Plaunamas metalinis filtras
Apšvietimas	2 LED lempos
Įrengimas	Sieninis montavimas
Energijos suvartojimas	Energijos klasė C
Garantija	2 metai
Priežiūra	Filtrus reikia reguliariai valyti, valyti išorinį paviršių
Saugumas	Apsauga nuo elektros perkrovos
Įtraukti priedai	Montavimo komplektas, naudotojo vadovas

Dažnai užduodami klausimai - HNS61210W BEKO

Kaip valyti BEKO HNS61210W gartraukio filtrus?

Norėdami išvalyti filtrus, tiesiog nuimkite juos nuo gartraukio ir nuplaukite šiltu muiluotu vandeniu. Kruopščiai nuplaukite ir leiskite išdžiūti prieš vėl įstatant.

Kodėl mano gartraukis neveikia?

Pirmiausia patikrinkite, ar gartraukis tinkamai prijungtas ir ar jungiklis yra "įjungtas" padėtyje. Jei vis tiek neveikia, įsitikinkite, kad saugiklis nėra sudegęs.

Ar gartraukis skleidžia per daug triukšmo?

Per didelis triukšmas gali būti dėl nešvaraus filtro arba ventiliatorių užblokavusių daiktų. Patikrinkite ir išvalykite filtrus, įsitikinkite, kad ventiliatorius nėra užblokuotas.

Kaip įdiegti BEKO HNS61210W gartraukį?

Vadovaukitės montavimo instrukcijomis, pateiktomis vadove. Įsitikinkite, kad gartraukis tvirtai pritvirtintas prie sienos ir kad išmetimo vamzdis tinkamai sumontuotas.

Kokius filtrus galiu naudoti su savo gartraukiu?

BEKO HNS61210W gartraukis naudoja anglies filtrus kvapų filtravimui ir aliuminio filtrus riebalams. Įsitikinkite, kad juos reguliariai keičiate.

Kaip reguliuoti gartraukio galią?

Gartraukis turi kelis galios lygius. Naudokite valdymo skydelį, kad pasirinktumėte norimą lygį pagal savo poreikius.

Ar normalu, kad mano gartraukio šviesa yra karšta?

Taip, normalu, kad gartraukio šviesa generuoja šilumą. Tačiau jei ji tampa per karšta liesti, rekomenduojama kreiptis į techniką.

Ką daryti, jei gartraukio šviesa neužsidega?

Pirmiausia patikrinkite lemputę ir, jei reikia, pakeiskite ją. Jei lemputė yra gera, įsitikinkite, kad gartraukis gauna tinkamą elektros tiekimą.

Ar galiu naudoti gartraukį recirkuliacijos režimu?

Taip, BEKO HNS61210W gartraukį galima naudoti recirkuliacijos režimu su anglies filtrais. Įsitikinkite, kad filtrai tinkamai sumontuoti optimaliam veikimui.

NAUDOJIMO INSTRUKCIJA HNS61210W BEKO

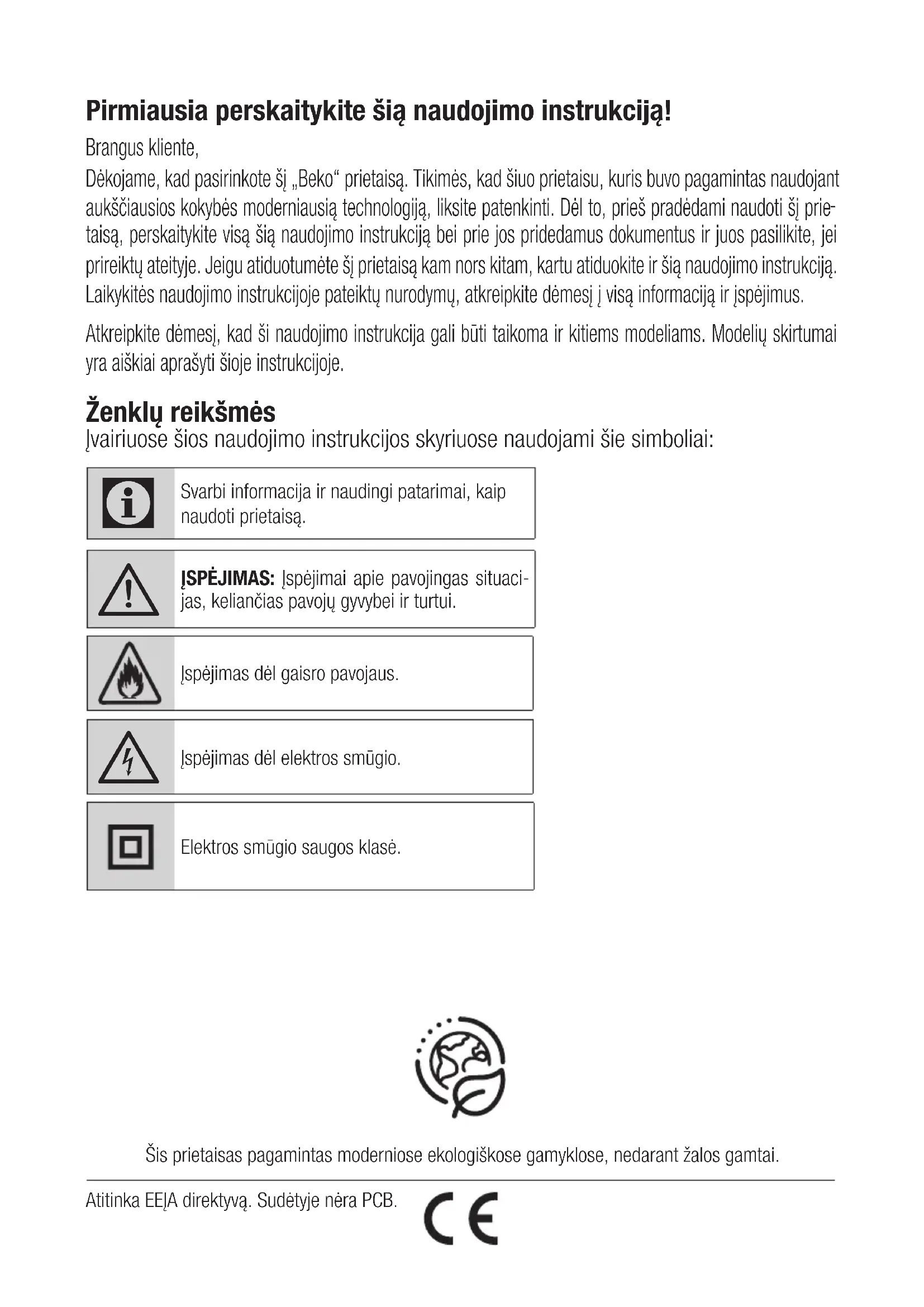

Pirmiausia perskaitykite šią naudojimo instrukciją!

Brangus kliente,

Dėkojame, kad pasirinkote šį „Beko“ prietaisą. Tikimės, kad šiuo prietaisu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Dėl to, prieš pradėdami naudoti šį prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šį prietaisą kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Laikykitės naudojimo instrukcijoje pateiktų nurodymų, atkreipkite dėmesį į visą informaciją ir įspėjimus.

Atkreipkite dėmesį, kad ši naudojimo instrukcija gali būti taikoma ir kitiems modeliams. Modelių skirtumai yra aiškiai aprašyti šioje instrukcijoje.

Ženklų reikšmės

Įvairiuose šios naudojimo instrukcijos skyriuose naudojami šie simboliai:

Svarbi informacija ir naudingi patarimai, kaip naudoti prietaisą.

JSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui.

Įspėjimas dėl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.

Elektros smūgio saugos klasė.

Šis prietaisas pagamintas moderniose ekologiškose gamyklose, nedarant žalos gamtai.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.1 Bendrieji saugos reikala-vimai

Svarbios saugos instrukcijos Atidžiai perskaitykite ir pasilikite ateičiai Šiame skyriuje pateikiama saugos informacija, kuri padės išvengti gaisro, elektros smūgio, mikrobangų krosnelės spinduliuojamos energijos poveikio pavjoaus, susižeidimų ar materialinės žalos. Jei nesilaikysite šių instrukcijų, nebebus taikoma garantija.

- „Beko“ gaminiai atitinka galiojančius saugos standartus, todėl, jeigu prietaisas arba jo maitinimo laidas būtų pažeistas, jį privalo paleisti platintojas, aptarnavimo centras ar specialistas arba bet kuris kitas įgaliotasis atstovas, kad būtų išvengta bet kokių pavojų. Klaidingi arba netinkami remonto darbai gali kelti pavojų ir riziką var-totojui.

- Šis jrenginys yra skirtas naudoti buitiniams ir panašiems tikslams, pvz.: - darbuotojų valgomuosiuose, pavyzdžiui, parduotuvėse, biuruose ir kitoje darbo aplinkoje; - ūkininkų gyvenamuosiuose namuose; - klientams viešbučiuose ir kitoje gyvenamojo aplinkoje; - viešbučiuose, kuriose siūloma nakvynė su pusryčiais.

• Prietaisą naudokite tik pagal paskirtį, aprašytą šiose naudojimo instrukcijose.
  • Gamintojas neatsako už žalą, patirtą dėl

netinkamo gaminio jrengimo ar naudojimo.

• Šį prietaisą leidžiama naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems fizinių, jutimo ar psichinių negalių, arba neturintiems patirties ir žinių, kaip naudoti šį prietaisą, su sąlyga, kad jie bus prižiū-rimi arba išmokyti, kaip saugiai naudoti šį prietaisą, ir supras atitinkamus pavojus.
• Neleiskite vaikams žaisti su šiuo prietaisu. Neprižiūrimi vaikai negali atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.
• Mažiausias atstumas tarp kaitlentės virimo indų atraminio paviršiaus ir žemiausios ga-minio dalies turi būti bent 65 cm.
• Jei dujinės kaitlentės montavimo instrukcijose nurodytas didesnis atstumas, reikia į jį atsižvelgti.
• Pasirūpinkite, kad jūsų elektros tinklo duomenys atitiktų prietaiso kategorijos plokštelėje nurodytus duomenis.
• Niekada nenaudokite prietaiso, jeigu šis yra sugadintas arba pažeistas jo maitinimo laidas.
• Saugokite maitinimo laidą, kad jis nebūtų suspaustas, užlenktas arba trinamas į aštrius kraštus. Saugokite maitinimo kabelį nuo įkaitusių paviršių ir atviros ugnies.
• Prietaisą junkite tik prie jžeminto elektros lizdo.

JSPĖJIMAS: Nejunkite prietaiso prie elektros tinklo, kol jis nėra visiškai sumontuo-

1 Svarbios saugos ir aplinkos apsaugos taisyklės

tas.

- Prietaisą pastatykite taip, kad elektros kištukas visada būtų pasiekiamas.

- Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to galite nusideginti rankas.

- Laikykitės kompetentingų valdžios institucijų nustatytų taisyklių dėl ištraukiamojo oro išleidimo (šis įspėjimas netaikomas, jeigu prietaisas naudojamas be dūmtraukio).

- Ijunkite prietaisą po to, kai pastatysite ant kaitvietės puodą, keptuvę ir t.t. Priešingu atveju dėl didelio karščio kai kurios jūsų gaminio dalys gali deformuotis.

- Išjunkite kaitvietę prieš nuimdami nuo jos puoda, keptuve ir t.t.

- Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi gali tapti už-sidegimo priežastimi.

- Atkreipkite dėmesį į užuolaidas ir uždan-galus, nes kepant, pvz., bulvių šiaudelius, aliejus gali užsiliepsnoti.

- Riebalų filtrą reikia keisti bent kartą per mėnesį. Anglies filtrą reikia keisti bent kartą per 3 mėnesius.

- Gaminys turi būti valomas pagal naudojimo instrukciją. Jei valymas atliktas ne pagal naudojimo instrukciją, gali kilti gaisro pavojus.

- Vietoje dabartinio filtro nenaudokite ugniai neatsparių filtravimo medžiagų.

• Naudokite tik originalias arba gamintojo rekomenduojamas dalis.
• Nenaudokite prietaiso be filtro ir neišimkite filtrų iš veikiančio prietaiso.
• Atsiradus liepsnai, išjunkite gaminį ir maisto gaminimo prietaisus.
• Atsiradus liepsnai, ją użdenkite ir jokiu būdu negesinkite vandeniu.
• Jeigu prietaiso nenaudojate arba prieš jį valydami, atjunkite jį nuo elektros tinklo.
• Patalpoje, kurioje vienu metu veikia virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietaisai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).
• Patalpoje, kurioje naudojamas prietaisas, mazutu arba dujomis kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai privalo būti hermetiški.
• Dūmtraukiui prijungti naudokite 120 mm arba 150 mm skersmens vamzdžius. Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius – minimalus.

Pavojus uždusti! Visas pakuotės dalis laikykite vaikams nepasiekiamoje vietoje.

ATSARGIAI: Naudojant su maisto gaminimo prietaisais, liečiamos prietaiso dalys gali įkaisti.

- Gaminio išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

• Vienu metu patalpoje naudojant virš elektrinės kaitlentės montuojamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prietaisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietaisams, kurie orą išleidžia tik atgal į patalpą).
• Ant gaminio sudèti daiktai gali nukristi. Nedèkite jokių daiktų ant gaminio.
• Neuždeginėkite po gaminiu.

JSPĖJIMAS: Prieš montuodami garų rinktuvą, nuimkite apsaugines plėveles.

• Niekada nepalikite atviros liepsnos po veikiančiu garų rinktuvu.
• Naudojant gruzdintuves, jas reikia nuolat prižiūrėti: per daug įkaitęs aliejus gali už-siliepsnoti.

1.2 Atitiktis EEJA direktyvai ir atitarna-vusio gaminio sutvarkymas:

Šis gaminys atitinka ES EEJA direktyvą (2012/19/ES). Šis gaminys žymimas elektros ir elektroninės įrangos atlieku (EEJA) simboliu.

Šis simbolis reiškia, kad, kai produktas tampa nebenaudojamas, jo negalima šalinti kartu su kitomis buitinėmis

atliekomis. Panaudotą prietaisą būtina pristatyti į elektros ir elektroninių prietaisų surinkimo ir perdirbimo punktą. Norėdami sužinoti, apie surinkimo ir perdirbimo punktus - susisiekite su vietos institucijomis arba pardavėju. Kiekvienas atliekame svarbų vaidmenj saugodami gamtą ir perdirbdami senus buitinius prietaisus.

Atitinkamas panaudotų buitinių prietaisų šalinimas padeda išvengti neigiamos žalos gamtai ir žmogaus sveikatai.

1.3 Atitiktis RoHS direktyvai

Jūsų įsigytas gaminys atitinka ES

RoHS direktyvą (2011/65/ES). Jame nėra direktyvoje nurodytu kenksmingų ar draudžiamų medžiagų.

1.4 Informacija apie pakuotę

Šio gaminio pakavimo medžiagos pagamintos iš pakartotinai panaudojamų medžiagų, atsižvelgiant j mūsų nacionalinius aplinkosaugos reglamentus. Neišmeskite pakavimo medžiagų kartu su buitinėmis atliekomis arba kitomis šiukšlėmis. Jas atiduokite į vietinių valdžios institucijų nurodytus pakavimo medžiagų surinkimo punktus.

2 Bendroji išvaizda

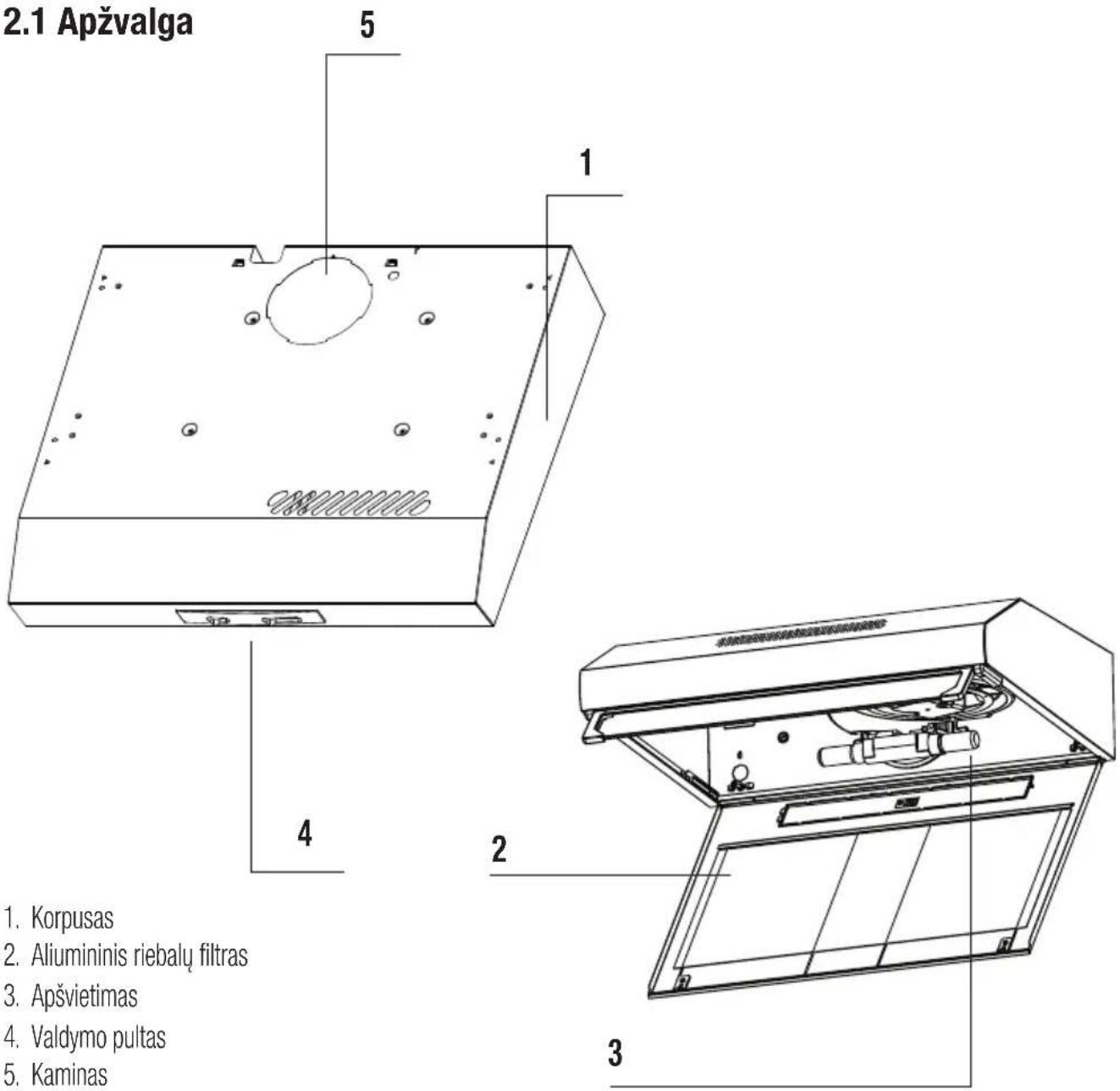

2.1 Apžvalga

1. Korpusas
2. Aliumininis riebalų filtras
3. Apšvietimas
4. Valdymo pultas
5. Kaminas

2.2 Techniniai duomenys

Modelis HNS61210W - HNS61210B	HNS61210X - HNS61210XH	HNS91210X
Tiekimo įtampa 220-240V ~ 50 Hz
Lemputės galingumas (W) 1x3 2x3
Variklio galingumas (W) 1 x 115
Oro srautas (m3/val.) – 3. lygis 272
Izoliacijos klasė II klasė

3 Prietaiso naudojimas

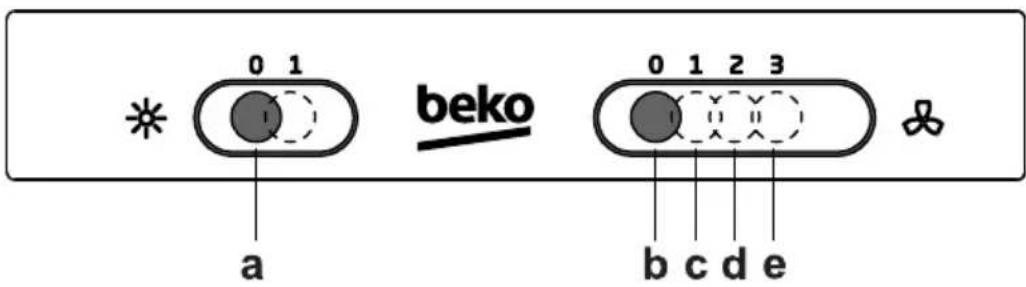

3.1 Valdymo skydelis

a- Apšvietimo sistema jjungiama ir išjungiama.
b- Greitis išjungia ištraukimo ventiliatoriaus variklj.
c- Mažas greitis, naudojamas nuolat ir tyliai cirkuliuoti orą, jei gaminant kyla nedaug garų.
d- Vidutinis greitis, tinkamas daugeliui veikimo sąlygų, optimalus apdorojamo oro srauto ir triukšmo lygio santykis.
e- Maksimalus greitis, naudojamas išsiurbti didžiausią kiekį ga-minimo metu susidarančių garų, įskaitant ilgalaikį išsiurbimą.

• straukiantis gartraukis skirtas naudoti tiktai namuose pašalinti kvapus iš virtuvės.
  ♦Niekada nenaudokite jo jokiems kitiems tikslams negu jis yra skirtas.
  ♦Nepalikite aukštos atviros liepsnos po veikiančiu gartraukiu.
  Reguliuokite liepsnos aukšti taip, kad būtų kaitinama tik puodo apačia ir liepsna nekiltų puodo šonais.
  Gruzdintuve ant liepsnos reikia visą laiką stebėti, nes perkaitęs aliejus gali užsiliepsnoti.

3 Prietaiso naudojimas

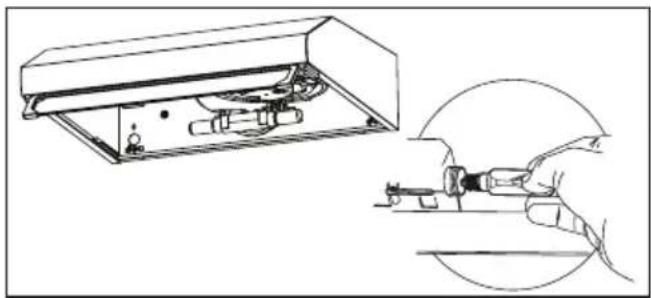

3.2 Lemputės pakeitimas

	Prieš pakeisdami lemputę atjunkite gartraukįnuo maitinimo šaltinio.
	Nelieskite įkaitusių lempučių.
	Nelieskite tiesiai rankomis pakeistos lemputė.
	Lempučių galite įsigyti iš įgaliotųjų aptarnavimo atstovų.

Šiame produkte naudojama žvakės formos LED lemputė
Keičiame lemputę naudoti maks. 3 W lemputę

4 /alymas ir priežiūra

Prieš atlikdami valymo ir priežiūros darbus atjunkite prietaisą arba išjunkite pagrindinį maitinimo jungiklj, arba atsukite saugiklj, esantį gartraukyje.

Nesilaikant nurodymų dėl prietaiso valymo ir filtrų pakeitimo gali kilti pavojus. Todėl rekomenduojama laikytis čia pateiktų instrukcijų. Gamintojas neatsako už jokią žalą varikliui ar gaisrą, kilusį dėl netinkamo naudojimo.

Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite abrazyvinių produktų. Nenaudokite alkoholio

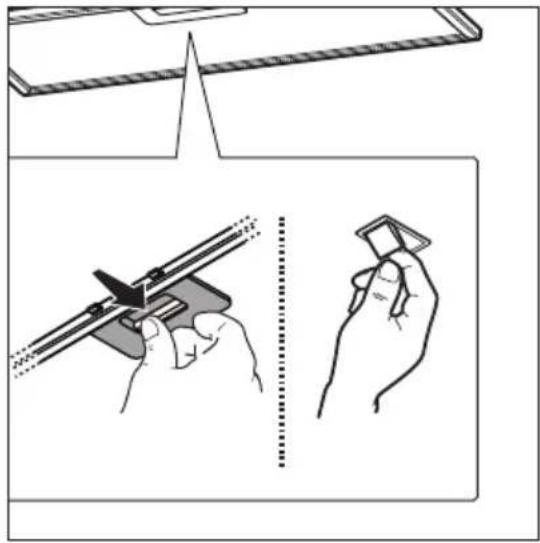

4.1 Aliumininio riebalų filtro valymas

Šis filtras surenka riebalų daleles iš oro. Rekomenduojama filtrą valyti kiekvieną mėnesį, kai jis naudojamas įprastu dažnumu. Iš pradžių išimkite riebalų filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, įstatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia.

Aliumininj filtrą galite plauti indaplovėje

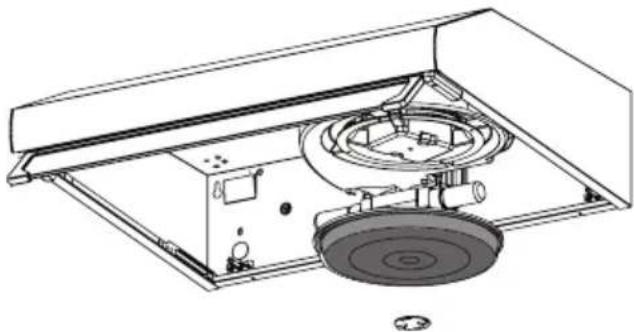

4.2 Anglies filtro keitimas (oro cirkuliacijos režimu)

Ant gartraukio galima jrengti aktyvintos anglies filtrą. Anglies filtras jrengiamas tik tuo atveju, jei gartraukis nėra prijungtas prie ištraukimo angos.

Anglies filtrą reikia keisti kas tris mėnesius.

DĖMESIO: Anglies filtrą galima įsigyti iš įgaliotosios tarnybos.

5 Prietaiso nustatymas

JSPÈJIMAS

Prieš pradėdami perskaitykite saugos instrukcijas.

PASTABA.

Žr. montavimo vadovo 144 psl.

JSPÈJIMAS

Nejstačius varžtu ar nepritvirtinus prietaiso pagal šias instrukcijas gali kilti elektros pavojus.

5.1 Montavimas

Gartraukis gali būti naudojamas kaip išsiurbimo arba filtravimo prietaisas.

Versija su ortakiu

Gartraukis turi viršutinį oro kanalą B1 ir pasirinktinį galinį oro kanalą B2*, skirtą ištraukti garus iš išorės.

Pasirinkite atitinkamą oro kanalą ir pritvirtinkite flanšą C, uż-dengdami nenaudojamą kanalo angą dangčiu D* (jei jis pateik-tas).

PASTABA.

Kai kuriuose modeliuose viršutinė anga B1 pristatymo metu yra uždaryta: Norėdami atkabinti atjungiamą dalį, kuria yra uždengiama išleidimo anga, ir ją nuimkite.

DÈMESIO!

Atjungiamos dalies i tą pačią padėti atgal sumontuoti negalima. Šią procedūrą atlikite tik tuo atveju, jei esate tikri dėl reikalingo su- montavimo tipo.

DÉMESIO!

Kai kuriuose modeliuose prie galinės angos kanalo sunku prieiti, net jei čiaupas (jei jis yra sumontuotas) yra nuimtas; tokiu atveju nuimkite plastikinę dalį E1 arba E2, kuri blokuoja angos kanalą, su žnyplėmis ir plokščiareplėmis. Patikrinkite, ar filtravimo / išsiurbimo pasirinkimo jungiklis (gartraukio gaubte) G yra išsiurbimo (A) padėtyje.

Filtravimo versija

Jei nejmanoma išsiurbti gaminimo garų per kanalą į lauką, gartraukį galima naudoti kaip filtravimo elementą, įstatant anglies filtrą; garai ir dūmai bus perleidžiami per priekines groteles, įstatomas virš valdymo skydelio. Patikrinkite, ar filtravimo / išsiurbimo pasirinkimo jungiklis (gartraukio gaubte) G yra filtravimo (F) padėtyje.

Modeliai be išsiurbimo variklio gali veikti tik išleidimo režimu, ir juos reikia prijungti prie išorinio išsiurbimo jrenginio (nepateikiamo).

Prijungimo instrukcijos pateikiamos su periferiniu išsiurbimo jrenginiu.

Minimalus atstumas tarp gaminimo įrangos ant kaitlentės ir žemiausios gartraukio vietos turi būti ne mažesnis nei 65 cm nuo elektrinių, dujinių ar mišrių kaitlenčių.

Jei pagal montavimo instrukcijas numatytas didesnis atstumas dujinei viryklei, j tai būtina atsižvelgti.

Trikčių šalinimas Priežastis Pagalba
Gaminys neveikia. Patikrinkite saugiklj. Saugiklis gali būti uždarytas,		atidarykite jį.
Gaminys neveikia. Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Gaminys neveikia. Patikrinkite elektros jungtį. Patikrinkite, ar kiti jūsų virtuvės gaminiai veikia.
Apšvietimo lemputė neveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Apšvietimo lemputė neveikia.	Patikrinkite lemputės jungiklj. Lemputės jungiklis turėtų būti jjungtas.
Apšvietimo lemputė neveikia.	Patikrinkite lemputes. Gaminio lemputės neturėtų būti sugedusios.
Gaminio oro įsiurbimas prastas.	Patikrinkite aliuminio filtrą. Aliuminio alyvos filtrą normaliomis sąlygomis reikia valyti bent kartą per mėnesį.
Gaminio oro įsiurbimas prastas.	Patikrinkite oro išleidimo angą. Oro išleidimo dūmtakis turėtų būti „jjungtas“ padėtyje.
Gaminio oro įsiurbimas prastas.	Patikrinkite anglies filtrą. Gaminiams su anglies filtrais paprastai filtrus reikia keisti kas 3 mėnesius.
