KASUTUSJUHEND M46140RX MCCULLOCH

ETTEVAATUST! Vaaral voi hooletul kasutamisel vob seade olla ohtlik, pohjustada raskeid vigastusi voi kasutaja ja teiste inimeste surma.

Loe kasetsemisopetus pohjalikult labi, et koik eeskirjad oleksid taiesti arusaadavad, enne kui seadet kasutama hakkad.

Vaata, et toopiirkonnas poleks vtiloraid isikuid.

Vältimaks soovimatut käivitumist, eemaldage süutejuhe süutekuünlalt.

Väljaviskuvate ning tagasipörkavate asjade oht.

Ettevaatust - liikuvad terad. Hoidke jalgu ja kasi.

Hoiatus: poorlevad osad. Hoidke kaed ja jalad eemal.

Seade vastab EL kehtivatele direktiividele.

Umbritsevasse keskkonda leviv mura
vastavalt Europaopa Uhenduse direktiivile.
Andmed seadme emissiooni kohta on toodud
peatukis Tehnilised andmed ja etiketil.

Arge kasutage seadet siseruumis
voi kohas, kus pole ohitust.
Heitgaasis on vingugaasi, mis on
varvitu ja lohnatu eluhtlikult
murgine gaas.

Plahvatusoht

Ara lisa kutust, kui mootor pole valja lulitatud.

Kuum pind.

Hoiatustasemete selgitus

Hoiatused jagunevad kolmele tasemele.

ETTEVAATUST!

ETTEVAATUST! Naitab ohtlikku kehavigastust voi kasutaja surma pohjustavat voi lahedalolevaid objekte kahjustavat ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

TAHTIS!

TAHTIS! Naitab vigastuste ohtu kasutajale voi ohtu lahedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHELEPANU!

TÄHELEPANU! Nättab lähedalolevate objektide vöi seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

ESITLUS

Sisukord Lugupeatud tarbija!

SÜMBOLITE TAHENDUS

Sumbolite tahendus 199

Hoiatustasemete selgitus 199

ESITLUS

Sisukord 200

Lugupeetud tarbija! 200

MIS ON MIS?

Mis on mis muruniidukil? 201

SEADME OHUTUSVARUSTUS

Uldised napunäited 202

KOKKUPANEK JA REGULEERIMINE

Uldised napunaited 203

Kaepeide 203

Nittmiskorgus 203

Koguja 203

Uldised napunäited 204

Kuttesegu 204

Tankimine 204

Transport ja hoiustamine 204

KÄITAMINE

Isiklik ohutusvarustus 205

Uldisedohutuseeskirjad 205

Pohiline loikamistehnika 206

Transport ja hoiustamine 206

Käivitamine ja seiskamine 207

HOOLDUS

Uldised napunaited 208

Hooldusskeem 208

Uldkontroll 208

Suutekunlad 209

Sidurikaabli seadistamine 209

Ohuiflter 209

Olivahetus 209

Kutusesüsteem 209

TEHNILISED ANDMED

Tehnilised andmed 210

EU kinnitus vastavusest 211

Täname McCullochi toote kasutamise eest. Olete saanud osaks loost, mis algas kaua aega tagasi, kui McCullochi korporatsoon alustas Teise maailmasoja paevil mootorite tootmist. Alates 1949. aastast, kui McCulloch tutvustas om esimest kerget uhemehe-kettsaagi, ei ole puutoen am endine.

Uenduslike kettsaagide sari kestis labi aastakumnete ja ettevote laienes, esmalt 1950. aastatel lennuki- ja kardimootorite ning 1960. aastatel minikttaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid.

Tänapäeval jätkab McCulloch Husqvarna grupi osana vöimsate mootorite, tehniliste uuenduste ja tugeva inseneritö traditsioone, mis on juba üle poole sajandi olnud meie tunnusmärkideks. Meie eesmärkideks on langetada kutusekulu,heitgaase ja mürataset, samuti tosta ohutust ja kasutajasobralikkust.

Me loodame, et jääte omä McCullochi tootega rahule, sest see on moëldud teid abistama pikka aega. Toote tööiga pikeneb, kui järgite selles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionaalset remondi- vöi teenindusabi, kasutage meie teenusepakkujate otsingumootorit Aadressil www.mcculloch.com.

McCulloch tootab pidevalt oma toodete edasiarendamise alal ja jatab seetottu endale oguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

Selle kasutusjuhendi saate samuti alla laadida aadressilt www.mcculloch.com.

MIS ON MIS?

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasivehoob
3 Kaiviti käepide
4 Koguja
5 Kaepide, kaepideme korguse reguleerimine
6 Niitmiskorguse regulator
7 Olivarras/olipaak
8 Summuti
9 Suutekuunlad

10 Etteandpumba kummipois M46-140RX, M46-140AWRX, M51-140RX
11 Ohuiflter
12 Löketerakate
13 Veelitmik
14 Kutuse lisamine
15 Tera
16 Vedruseib
17 Löketera polt
18 Käsitsemisopetus

Uldised napunäited

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist. kontrollimist ning pöhihooldust, mis tagab ohutu too.

ETTEVAATUST! Ara kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustookojas parandada.

Vältimaks soovimatut käivitumist,
eemaldage Süütejuhe Süütekünlalt.

Löiketerakate

• Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks.

Löikurikatte kontrollimine

• Kontrolli, et liketerakate on terve ja ilma nahtavate defektideta, naiteks materjalipragudeta.

Mootoripiduri hoob

Mootoripidur on ette nahtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

Laske taisgaasil tootada ning seejarel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul.

Summuti

ETTEVAATUST! Arge kunagi kasutage ilma summutita voi viga saanud summutiga seadet. Vigane summuti voib suurendada mürataset ja tuleohtu. Hoidke tulekustusvahendid käepärast.

Summuti laheb seadme tootamisel vaga kuumaks ja on kuum ka parast seadme valja lulitamist. See kehtib ka tuhikaigul tootamise kohta. Olge tootamisel hoolikas ja ettevaatlik, eriti siis, kui tootate tuleohtlike gaaside ja muude materjalide lahedal.

Summuti ülesandeks on hoida minimaalset murataset ja suunata mootoriheitgaasid operatorist eemale.
Summuti kontroll
Kontrollige korraparaselt, kas summuti on terve ja kas see on korralikult kinni.

KOKUPANEK JA REGULEERIMINE

Uldised napunäited

TAHTIS! Valtimaks soovimatut käivitumist, eemaldage Süütejuhe Süütekünlalt.

Käepide

Koostamine

Ulapide

Pange käepideme torukonstruktsoon tapselt käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni.

Seaded

Käepideme körgus

• Keerake alumised hoovad lahti.

• Seadistage körgus sobivaks. Keerake hoovad korralikult kinni.

Niitmiskörgus

MÄRKUS! Ara seadista niitmiskorgust liiga madalaks, kuna ebatasasuste korral voivad loiketerad käia kungaste vastu.

Körgema lõikekõrguse valimiseks liigutage hooba taha, madalama valimiseks ette.

Koguja

Kinnitage kogumiskott

Kinnitage konksud raami ülemise serva külge.

Kinnitage kogumiskoti pohi valjalaskeava kulge.

• Tõstke valjalaske kaitse üles, et multšikork paigaldada/ eemaldada.

Kinnitage vedru konksuga raami kulge.

Oli lisamine

• Olipaak on tarnimisel tuhi. Oli tuleb lisada aeglaselt. Vaadake juhiseid osast Hooldus. Mootorioli vahetatakse esimest korda parast 5 tootundi.

Üldised napunäited

ETTEVAATUST! Kui mootor tootab suletud voi halva ohtusega ruumis, voib seade pohjustada lambumissurma voi vingugaasimurgistuse.

Kütus ja kutuseaurud on väga tuleohtlikud ning voivad pöhjustada ohtlikke kahjustusi sissehingamisel voi nahale sattumisel. Olge ettevaatlik kutuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kutust hiatus ðhustatavas kohas.

Mootori heitgaasid on kuumad ja voivad sisaldada sādemeid, mis voivad tekitada tulekahju. Sellepārast āra kāivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Arge suitsetage kutuse lahedal ega pange sinna kuumi esemeid.

Küttesegu

MARKUS! Seadmele on paigaldatud neljatakimootor. Jalgige, et motoris oleks alati piisavalt oli.

Bensiin

• Kasuta kvaliteetset plii- voi pliivaba bensiini.
• Soovituslik madalaim oktaanary on 90 (RON). Kui te tõtate 90st madalama oktaanarvuga kutusega, tekib mootori kuumenemine. See voib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.
  Kui on saadaval keskkonnasästlikku, nn. alkulaatkütust, tuleb seda kasutada.

Mootorioli.

MARKUS! Kontrolli enne muruniiduki käivitamist olitaset.
Liiga madal olitase vöib pöhjustada tõsiseid
mootorikahjustusi. Vaadake juhiseid peatükist „Houldus".

Mootorioli vahetatakse esimest korda pärast 5 tootundi. Tehniliste andmete peatukist leiate juhised sobiva oli valimiseks. Arge kasutage kahetaktimoortori oli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist moni minut jahtuda.

Bensiini mahaloksumise valtimiseks kasutage kutuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult,
et üleröhk saaks aeglaselt vaheneda.

Puhkke kütusepaagi korgi ümbrus puhtaks.

Pärast kutuse lisamist pinguta korki hoolikalt. Hooletus voib pohjustada tulekahju.

Enne käivitamist vii seade vahemalt 3
meetri kaugusele kutuse lisamise paigast.

Ara käivita seadet:

Kui kutus voi motorioli on tilkunud masinale, kuivata koik pritsmed ja lase bensiinijäkidel aurustuda.
- Kui kutust on sattunud Su kehale voi riietele, vaheta riided. Pesu puhtaks kehaosad, kuhu on sattunud kutust. Pesvee ja seebiga.
Kui seadmest pihkub kutust. Kontrolli korraparaselt, et kutust ei lekiks kutusepaagi korgi vahelt voi voolikust.

Transport ja hoiustamine

• Ara hoia seadet ega kutust seal, kus pihkumise korral kutuseaurud voivad kokku puutuda sādemete voi lahtise tulega, nait. masinate, elektrimootorite, releede, lulitite, soojaveekatelde jt. seadmete laheduses.
• Hoia ja transpondi kutust selleks ettenahtud nõus.

• Lase kutuse- ja olipaak taesti tuhjaks. enne kui jatad seadme pikaks ajaks seisma. Palu lahimast bensiinijaamast abi sobiva paiga leidmisel vana kutuse ja oli jaoks.

Isiklik ohutusvarustus

Seadmega tootamisel tuleb kasutada ettenahtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei valista onnetusi, kuid vahendab vigastuse astet. Palu seadme muujalt abi sobiva varustuse valimisel.

Kasuta alati:

Kui muratase ületab 85 dB piiri, kasutage körvaklappe.
Vastupidavid, mittelibisevad jalatsid.
Tugevad pikad puksid. Ara kanna luhikesi pukse voi sandaale ega ole paljajalu.
Vajadusel tuleb kasutada kindaid, naiteks loikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Uldised ohutuseeskirjad

Selles osas kirjeldatakse pohlisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisopetus põhjalikult läbi, et koik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.
• Arge unustage, et seadme operator vastutab seadmest tingitud ohtude ning onnetuste ning varaliste kahjude eest.
  Seade tuleb puhas hoida. Sildid ja kleebised peavad olemataielikult loetavad.

Koiki olukordi, mis vöivad seadme käitamisel ette tulla, ei ole voimalik kirjeldada. Olge alati ettevaatlik ja lahtuge tervest moistusest. Kui salute ebaturalisena tunduvasse olukorda, lopetage too ning otseige asjatundlikku abi. Põrduge edasimuüja, hoolduskeskuse voi kogenud kasutaja poole. Arge uritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab toottades elektromagnetvälja. Teatud tingimustel voib vali hairida aktiivsete voi passiivsete meditsiniliste implantaatide tdd. Tõsiste voi surmaga loppevate kahjustuste riski vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nou omarsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral vöi hooletul kasutamisel vöib seade olla ohtlik, pöhjustada raskeid vigastusi vöi kasutaja ja teiste inimeste surma.

Arge lubage seadet kasutada voi hooldada valjaoppeta inimesi voi lapsi.

Ohutuse tagamiseks taleks fuusilise voi vaimse puudega voi terviserikkega inimestel seadet kasutada vaid jarevalve all.

Ara luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisopetuse sisust aru saanud.

Arge tootage seadmega, kui te olete vasinud, ravimite voi alkoholi moju all, ms voivad mojutada teie otusamisvoimet, nagemist ja keha valitsemist.

ETTEVAATUST! Kooskolastuseta muudatused ja mitteoriginaalosad voivad pohjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsioni ei tohi muuta ilma tootja loata.

Arge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega voite ka kasutada sellist seadet, millest voib arvata, et keegi on selle umber ehitanud.

Ara kasuta vigastatud seadet. Kontrolli ja hoolda seadet korraparaselt, nagu käsitlemisopetuses noutud. Teatud hooldust tohib teha ainult vastava valjaoppe sanud spetsialist.

Kasuta alati originalosi.

Tööplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid võivad öhku paiskudna ng tabada inimesi või esemeid. Hoidke körvalised isikud ja loomad ohutus kauguses.
  Hoidu seadme kasutamisest halva ilmaga. Ara toota paksu udu, kova vihma, tuule voi pakase korral. Kulma ilmaga tootamine on vaga vasitav ja Sellega kaasneb muid ohte, nagu liber maapind.
• Kontrollige umbrust ja veenduge, et miski ei saa hairida teie kontrolli seadme üle.
• Ettevaust juurte, kivide, okste, aukude, kraavide jms.
  Körges rohus voib takistusi mitte margata.
• Nõlvade niitmine võib olla ohtlik. Ära kasuta muruniidukit väga järskudel nõlvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
  Kallakul peab käik kulgema nõlvakaldega risti. Mööda nõlva üles ja alla kääia on palju raskem.
• Ettevaatust nurkade ja vaatevalja varjavate objektide laheduses.

Tööohutus

• Muruniiduk on ette nahtud üksnes muru niitmiseks. Seadme mitteotstarbekohane kasutamine on keelatud.
  Kanna isiklikku ohutusvarustust. Juised on toodud alajaotuses Isiklik ohutusvarustus.
• Ara kunagi käivita muruniidukit enne, kui lõiketera ja kõik katted on korrektset paigaldatud. Vastasel korral võib lõiketera lahti tulla ning põhjustada vigastusi.
  Väldi lōiketera lõoke vastu võörkehi nagu kivid, pujuured voi muu sarnane. Selle tagajärjel voib lōiketera nüriks muutuda ning mootorivoll köverduda. Kover telg toob kaasa tasakaalu kadumise ja tugeva vibratsiooni, millega kaasneb lōiketera eemaldumise oht.
• Pidurihoob ei tohi masina too ajal olla pusivalt kinnitatud kaepideme kulge.
• Aseta muruniiduk stabilisele tasasele aluspinnale ja käivita see. Jälg, et löketera ei satuks kontakti maapinna voi muude esemetega.
• Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke kaed ja jalad liikuvatest teradest eemal.
• Arge kallutage toitava mootoriga seadet.
• Masinat too ajal enda suunas tommates tuleb olla aarmiselt tahelepanelik.
• Ara kunagi tosta voi kanna muruniidukit, kui selle mootor on käivitatud. Kui pead muruniidukit tõstma, seiska kõigepealt mootor ning eemalda süutekaabel süutekūnlalt.
• Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

• Ara kunagi jookse toötātava masinaga. Muruniidukiga tuleb alati toötada käies.

• Enne niitmiskorguse muutmist seiska mootor. Arge seadistage, kui mootor tootab.

• Mitte kunagi arge jatke tootava mootoriga seadet jarelevalteta. Lulitage mootor valja. Veenduge, et loikeosa on lopetanud poorlemise.
  Kui puutete seadmega vastu mingit körvalist eset vöi kui vibratsioon lakkab, katkestage kohe too ja lülitage seade välja. Vötke süutejuhe sütekuünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Pöhiline lõikamistehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nuri tera loikab ebauhtlaselt ning rohuliblede loikepind tombub kollaseks.
• Ara kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida koigepealt suure niitmiskorgusega. Seejarel kontrolli tulemust ja langeta korgus sobiva tasemeni. Kui muru on eriti korge, soida aeglaselt ja niida kaks korda.
• Niitke iga kord erinevas suunas, et valtida triipude tekkimist murule.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et välttida vedamise kaigus voimalikke kahjustusi ja onnetusi.
• Hoidke seadet suletud ruumis, lastele ning körvalistele isikutele kattesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja kulma eest kaitstud kohas.
  Kutuse vedamise ja hoidmise kohta vt peatukki, Kutuse kasiitseine".

Käivitamine ja seiskamine Enne käivitamist

ETTEVAATUST! Loe käsitsemisopetus pöhjalikult labi, et koik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et toöpiirkonnas poleks võraid isikuid.
• Hooldage iga paev. Vaadake juhiseid peatukist „Hooldus".
  Jälgj. kas suutekaabel on korralikult suutekünlal.

Käivitamine

Mudelil M51-170WRPX, M53-170AWRPX on automatne ohuklapp.

Mudelitel M46-140RX, M46-140AWRX, M51-140RX on kasi-ohuklapp (eeltäitepumba kummipois).

Enne muruniiduki esmakordset käivitamist vajutage viis korda kutusepampa. Järgmistel kordadel, kui masinat kulma mootoriga käivitate, vajutage kutusepampa kolm korda.

• Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

Seiske seadmetaga.
Votke kaivitikaepidemest kinni, tommake kaivitusnoor parema kaega aeglaselt valja. kuni tunnete vastupanu (kaiviti hambad haakuvad). Tommake hooga, nii et mootor kaivitub. Kaivitusnori ei tohi kerida kae umber.

Ajam

• Ajami käivitamiseks vajutage edasivehooba käepideme poole.

• Enne masina enda poole tombamist vabastage ajam ja likake masinat umbes 10 cm edasisuunas.

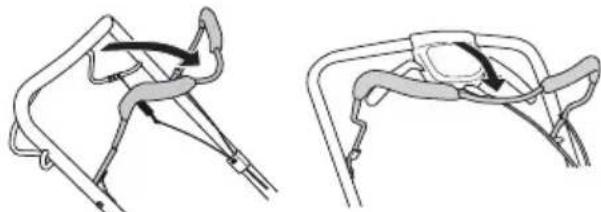

Seiskamine

Mootor seiskub, vabastades mootoripiduri hoova.

Uldised napunäited

ETTEVAATUST! Seadme kasutaja voib teha ainult selliseid hooldamis- ja korrastustoid, mida on kirjeldatud kaesolevas kasutusjuhendis. Keerukamate toode tegemiseks tuleb poorduda tookotta.

Vältimaks soovimatut käivitumist,
eemaldage Süütejuhe Süütekünlalt.

Kui seadet ei hooldata oigesti ja korraparaselt ja seadet ei paranda asjatundja, voib seadme tooiga liheneda ja tekkida oht onnetuste tekkeks. Lisateabe saamiseks vota uhendust lahima hooldustookojaga.

TAHELEPANU! Masina kallutamisel jalgige, et ohufilter jäks kõige körgemale.

• Kasuta alati originaalosi.

Hooldusskeem

Hooldusskeemil on naha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustoid tuleb teha. Vahejad on arvutud eeldusel, et sedet kasutatakse iga paev, ning need voivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll Süütekünlnd Óhufilter
Välispidine puhastus	Summuti* Kütuses	üsteem
Öli tase.
Löikeseade
Löiketerakate*
Sidurikaabli seadistamine
Mootoripiduri hoob*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus".

Uldkontroll

• Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Åra kasuta masina puhastarniseks survepesu.
• Ara kunagi pritsi vett otse mootorile.
  Puhasta käiviti ðhuimemisava. Kontrolli käivitit ja selle nöör.
• Löiketerakatte alt puhastamisel keera masina süutekuunal ülespoole. Tuhendage bensiinipaak.

Oli tase

Ölitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal.

• Keerake òiläïtmisavalt kork ára, puhastage mòtevarras, mis on korgi küljes ja pange kork tagasi, kuid árge keerake kinni. Kontrollige òilaset mòtevara järgi.
  Kui olitase on modal, lisa mootorioli kuni olivarda ülemise tasemeni.

Löikesede

• Kontrolli liokeosa seisukorda, et seal poleks vigastusi voi pragusid. Vigastatud voi pragudega loikeosad tuleb valja vahetada.
• Jälgj, et Sul oleks alati*hasti teritatud ja ðogesti tasakaalustatud lioketera.

TAHELEPANU! Pärast teritamist tuleb loiketerasid tasakaalustada. Terade tasakaalustamist, vahetamist voi teritamist tuleb teha tokojas.

Kui niiduk soidab takistuse otsa ja loiketerad lahevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kastera saab teritada voi tuleb see valja vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lõiketerad on väga teravad ning lõikekahjustused voivad tekkida väga kergesti.

Lahti vötmine

Keera lahti polt, mis hoiab loiketera.

Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas loiketera polt on terve ja mootorivoll ei ole kover.

Koostamine

Jälgi, et löketera on teljel öigesti keskel.

Paigalda seib ja kruvi polt korralikult kinni. Polt tuleb pingutada pingutusmomendiga 45-60 Nm.

Keerake tera kæga, veendumaks, et see pörleb vabalt. Proovikäivage seade.

Suutekuünlad

MÄRKUS! Kasuta alati soovitatud suütekünla tüpi! Vale suüteküunal vöib vigastada kolbi voi silindrit.

Kui seadme voimsus on vaike, kaivita on raske voi seade tootab tuhikagul ebauhtlaselt, kontrollige alati kogepealt, kas sutekunal on korras, enne muude abinoude rakendamist.
Kui sutekuunal on must, puhistage see ning kontrollige, et elektroodide vahe oleks 0,7-0,8 mm. Vajaduse korral vahetage valja.

Sidurikaabli seadistamine

M46-140RX, M51-140RX, M51-170WRPX

Tappisreguleerige trossi reguleerkruvi kasutades.

Kui siduritrossi tappisreguleerimisest ei piisa, teostage jamereguleerimine.
- Pikendage trossi tappisreguleerimise kruvi kasutades.
- Siduritrossi jämereguleerimiseks kinnitage seda sidurilati erinevate klambrite kulge. Seejärel teostage trossi tappisreguleerime.

M46-140AWRX, M53-170AWRPX

Tappisreguleerige trossi reguleerkruvi kasutades.

Ohufilter

Eemalda ohuifiltri kaitse ja demonteeri ohuifilter.
- Pikemat aega kasutud ×hufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korraparaselt uuega asendada. Vigastatud ×hufilter tuleb kohe välja vahetada.
- Jälgpi paigaldamisel, et ðhufilter on tihedalt vastu filtrihoidikut.

Puhastage paberfilter.

• Puhastage filter, koputades seda tasase pinna vastu. Arge kunagi kasutage filtri puhastamiseks bensiiniga lahustit, nt petrooleumi, ega suruohku.

Puhastage vahtkummist filter.

Vötke vahtkummifilter āra. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Körge survega suruohk voib vahtkummit kahjustada. Pärast puhasamist tuleb filter mootoriīliga sisse olitada. Puhkige liigne öli āra, surudes puhasr iidelappi filtri vastu.

Olivahetus

• Tuhjenda kutusepaak.
  Keera lahti olipaagi kork.
• Aseta kohale sobiv nōu Ōi kogumiseks.
  Lase oI valja, kallutades mootorit nii, et oI voolab taiteturu kaudu valja. Masina kallutamisel jalgige, et ohufilter jaeks koige korgemale. Kusi lahimast bensiinijaamast,kuhu saad araanda kutuse ja mootorioli jaigid.
  Täitke hea kvaliteediga uue mootoriöliga. Vaadake juhiseid peatükist "Tehnilised naitajad".

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kutusevoolikut. Vajadusel vahetage.

Tehnilised andmed

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Mooter
Mootori totja McCulloch McCulloch McCulloch	McCulloch McCulloch
Silindri maht, cm3	139 139 139	173 173
Kiirus, rpm 2900 2900 2900 2900 2900
Mootori nimivöimsus, kW (vt märkus 1) 2,3 2,3	2,3 3,1 3,1
Süütesüsteem
Süütekünlad Torch F6RTC Torch F6RTC Torch	F6RTC			TorchDK7RTC	TorchDK7RTC
Elektroodide vahe, mm 0,76 0,76 0,76 0,76 0,76	6
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 1,0 1,0 1,0 1,0 1,0
*Mootoriöli	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Kaal
Seade tühjade paakidega, kg 31 31,5 32 33 37
Mūraemissoon (vt. märkust 2)
Mūra vōimsustase, dBA 94 94 96 96 96
Mūra vōimsustase, garanteeritud LWA dBA 95 95	97 97 97
Müratase (vt. märkust 3)
Mūrarōhutase kasutaja körva juures, dB (A)	80 80 82 82 82
Vibratsioonitase, a hveq (vt. märkust 4)
Käepide, m/s2	3,3 3,3 2,9 2,9	4,0
Lõikesüsteem
Niitmiskörgus, mm	30-80	30-80	30-90	30-90	30-70
Töölaius, cm	46 46 51 51 53
Tera	PX3	PX3	PX3	PX3	PX3
Kogumiskoti maht, liitrit	50 50 60 60 60

1. markus: Mootori naidatud voimsusklass on antud mootorimudeli jargi todetud tuupmootori keskmine netovoimsus (kindla porete arvu juures), modetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulud mootoritel vib see vaartus pisut erineda. Seadmele paigaldatud mootori tegelik efektivvoimsus oleneb tokiirusest, keskkonnatingimustest ja muudest teguritest.
2. markus: Umbritsevasse keskonda leviva mura voimsus (Lw), moedetud vastavlt EU direktivile 2000/14/EU.
3. markus: Helirohutase standardi EN 836 jrgi. Helirohutase kohta toodud andmete statistine dispersion (standardhale) on 1,0 dB (A).
4. markus: Vibratsionitase standardi EN 836 jargi. Vibratsionitiseme kohta toodud andmete tuupiline statistiline dispersion (standardhve) on 0.2m / s^2
   *Kasutage kvaliteedi SF, SG, SH, SJ voi korgema kvaliteedi mootorioli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale valiskeskkonna temperatuurile sobivaim viskoossus.

EUKinnitus vastavusest

2006/42/EU (17. mai 2006. a).mehhanismide kohta
- elektromagnetilise ühilduvuse direktiv 15. detsember 2004. 2004/108/EMU.
müradirektiiv 8. maist 2000 2000/14/EG.

Teave mura kohta on toodud peatukis Tehnilised andmed.

Järgitud on alljärgnevaid standardeid: EN 836, ISO 11094, EN 55012.

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, on välja andnud tunnistuse seadme vastavuse kohta ELi nõukogu 8. mai 2000 direktivi 2000/14/E Ü lisale Vl mūraemissionide kohta keskkonnas.

Huskvarna, 5. detsember 2012

Bengt Ahlund, Arendusdirektor

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

Simbolu nozzle

BRIDINAJUMS!Nepareizi vai pavirsi lietota masina var but bistams darbariks, kas var lietotajam vai citiem izraisit nopietnas traumas vai naes gadijumus.
