BRUKSANVISNING M46140RX MCCULLOCH

WARNING! Maskinen kan felaktigt aller slarvigt använd vara att farligt redskap, som kan orsaka allvariga skador aller dödsfall for användaren aller andra.

Läsigenbruksanvisingen noggrant och Första innehåletinnand u anvander maskinen.

Se till att inga obehöriga finns inom arbetsområdet.

Forhindra ofrivillig start genom att avlagsna tändkabeln fran tandstiftet.

Varning for utslungade foremal och rikoschetter.

Varning for roterande kniv. Akta hander och fotter.

Varning for roterande delar. Akta hander och foter.

Bulleremissioner till omgivningen enligt
Europeiska Gemenskapens direktiv.
Maskinens emission anges i kapitel
Tekniska data och på dekal.

Använd aldrig maskinen
inomhus aller i utrymmen som
saknar ventilation. Avgaserna
innerhäller kolmonoxid, en
luktlos, giftig och livsfarlig gas.

Explosionsrisk

Tanka aldrig med motorn i drift.

Mycket het yta.

Förklaring av varningsniväer

Varningarna ar graderade i tre nivaer.

WARNING!

WARNING! Anvands om risk for allvarlig personskada eller dödsfall foreligger for operatör eller omgivning om man inte foljer givna instruktioner.

VIKTIGT!

VIKTIGT! Används om risk für personskada foreligger for operatör aller omgivning om man inte foljer givna instruktioner.

OBS!

OBS! Används om risk För material-ller maskinskada foreligger om man inte foljer givna instruktioner.

Innehäll Bäste kund!

SYMBOLFÖRKLARING

Symbolforklaring 15

Förklaring av varningsnivaer 15

PRESENTATION

Innehall 16

Bastekund！ 16

VAD AR VAD?

Vad ar vadPGAgrasklipparen? 17

MASKINENS SÄKERHETSUTRUSTNING

Allmant 18

MONTERING OCH INSTALLNINGAR

Allmant 19

Handtag 19

Klipphofd 19

Uppsamlare 19

Mulcherplugg 19

Transport och forvaring 20

HANDHAVANDE

Personlig skyddsutrustning 21

Allmanna sakerhetsinstruktioner 21

Grundlagande arbetsteknik 22

Transport och forvaring 22

Start och stopp 23

UNDERHALL

Allmant 24

Underhalsschema 24

Allmanoversyn 24

Tandstift 25

Tack for att du anvander en McCulloch-produkt! Du ar darmed en del av en historia som tog sin borjan for lange sedan, nar McCulloch Corporation startade sin tillverkning av motorer under andra varldskriget. FrAn och med 1949, nar McCulloch Ianserade den forsta latta enmansmotorsagen, skulle skogsarbeitet aldrig bl sig liktigen.

Utvecklingen av innovativa motorsågar skulle fortsettagenom Årtiondena, och verksamheten utokades, forst med motorer for flygplan och gokarts på 1950-talet, och sedan med minimotorsågar på 1960-talet. På 1970- och 80-talet utokades sortimentet med trimmers och lovblåsare.

Idag bygger McCulloch som en del av Husqvarnakoncernen vidare pa den tradition av kraftfulla motorer, tekniiska innovationer och utmärkande design som varit vart kännetecken i mer an ett halvsekel. Minskad bransleforbrukning, minskade utslapp och lagre ljudnivaer ar av Hogsta prioritet for oss, pa sama satt som att forbatra sakerheten och anvandarvanlighen.

Vi hoppas att dukommen att vara nojd med din McCulloch-produkt, som ar utformad for att vara din foljeslagare under en lang tid framover. Genom att folja räden i bruksanvisningen gällande användning, service och unterhäll kan produktens livslängd utokas. Om du behöver professionell hjälp med reparation erler service, kan du anvanda dig av.Var Service Locator pa www.mcculloch.com.

McCulloch arbetar ständigt med att vidareutveckla sina produiter och forbehaller sig dafür ratten till andringar bettraffande bl.a. form och utseendeutan foregäende meddelande.

Den har bruksanvisingen kan också laddas ned frän www.mcculloch.com.

VADÄR VAD?

Vad ar vadPGAgrsklipparen?

1 Motorbromsbygel
2 Framdrivningsreglage
3 Starhandtag
4 Uppsamlare
5 Handtag, handtagshöjd
6 Klipphöjdsglage
7 Oljesticka/oljepafyllning
8 Ljuddampare
9 Tändstift

10 Primer-blasa M46-140RX, M46-140AWRX, M51-140RX
11 Luftfilter
12 Klippkápa
13 Vattenanslutting
14 Branslepafylling
15 Kniv
16 Fjaderbricka
17 Knivbult
18 Bruksanvisning

Allmänt

I detta avsnitt forklaras vilka maskinens sakerhetsdetaljer ar, vilken Funktion de har smt hur kontroll och underhall skall utforas for att sakerstalla att de ar i fonction.

WARNING! Använd aldrig en maskin med defekta sakerhetsdetaljer. Om din maskin inte klarar alla kontrollerna skaserviceverkstad uppsokas for reparation.

Forhindra ofrivillig start genom att avlagsna tandkabeln fran tandstiftet.

Klippkapa

• Klippkapan ar konstruerad for att reducera vibrationer och for att minska risken for skärskador.

Kontroll av klippkapa

• Kontrollera att klippkåpan ar hel och utan synbara defekter, tex materialsprickor.

Motorbromsbygel

• Motorbromsen ar konstruerad for att stanna motorn.
  När greppet om motorbromsbygeln släpps skamotorn stanna.

Kontroll av motorbromsbygel

Ge fullgas och slapp sedan bromsbygeln. Motorbromsenka alltid vara justerad sa att motorn stannar inom 3 sekunder.

Ljuddampare

WARNING! Använd aldrig en maskin utan aller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivan och brandrisken avsevärt. Ha verktyg for brandslackning tillgangliga.

Ljuddamparen blir mycket het saväl vid användning som after stopp. Detta gäller även vid tomgängskörning. Var uppmärksam på brandfaran, speziellt vid hantering nara brandfarliga ämnen och/ eller gaser.

• Ljuddamparen ar konstruerad for att ge sa lag ljudniva som möjigt samt for att leda bort motorns avgaser fran användaren.

• Kontrollera regelbundet att ljuddamparen ar hel och att den sitter ordentlich fast.

MONTERING OCH INSTALLNINGAR

Allmänt

VIKTIGT! Förhindra ofrivillig start genom att avlagsna tandkabeln fran tandstiftet.

Handtag

Montering

Övre handtag

• Ställ in lämplig Höjd. Skruva at vreden ordentligt.

Klipphöjd

OBS! Ställ inte klipphöjden for lågt dā det finns risk För att knivarna tar i marken vid ojämmheter.

For spaken bakat for hogre klipphojd och framat for lagre klipphojd.

Uppsamlare

• Montera uppsamlarpasen.

Fast krokarna i chassits ovankant.

• Oppna luckan for att montera/demontera mulcherpluggen.

Häkta fast fjädern i ramen.

Pafyllning av olja

• Oljetanken ar tom vid leverans. Fyll pa olja langsamt. Se anvisningar under rubrik Underhall. Motoroljan ska bytas forsta gangen after 5 timmars kortid.

Allmänt

WARNING! Att kora en motor i ett instangt.
eller daltigt ventilerat utrymme kan
orsaka dodsfall genom kvavning ell
kolmonoxidforgiftning.

Bränsle och brändsleångor ar mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var dārfor fösiktig vid hantering av bränse och sörj for god luftventilation vid brändslehantering.

Motorns avgaser ar heta och kan
innehälla gnistor vilka kan orsaka brand.
Starta dārfor aldrig maskinen inomhus
eller nara eldfängt material!

Rok inte och placera heller inte nagot varmt foremål närhen av bransle.

Drivmedel

OBS! Maskinen ar forssed med en fyraktsmotor. Se till att det alltid finns tillrackligt med olja i oljetanken.

Bensin

• Använd blyfri aller blyad kvalitetsbensen.
• Rekommenderat lagsta oktantal ar 90 (RON). Om man kör motorn på bensin med ett lagre oktantal an 90 kan sä kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.
  Där miljöanpassad bensin, s.k. alkylatabensin finns tillganglig skāsadan användas.

Motorolja

OBS! Kontrollera oljeniv'an innan grasklipparen startas. En for lag oljeniva kan orsaka allvarla motorskador. Se anvisningar i avsnitt "Underhäll".

• Motoroljan ska bytas forsta gangen after 5 timmars körtid. Se tekiska data for recommendation av typ. Använd aldrig olja avsedd for tvåtaksmotorer.

Tankning

WARNING! Stanna motorn och lát den svalna nagra minutes tankning.

Använd alltid bensindunk utrustad für att forhindra spill.

Oppna tankkocket sakta vid branslepafylling sa att eventuelt overtryck sakta forsvinner.

Torka rent runt tanklocker.

Drag at tanklocker noga after tankning. Oaktsamhet kan leda till brand.

Flytta maskinen minst 3m fran tankningsstallet innan du startar.

Starta aldrig maskinen:

• Om du spilt bransle aller motorolja pa maskinen. Torka av allt spill och lát bensinresterna avdunsta.
• Om du spilt bransle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bransle. Använd tvål och vatten.
• Om maskinen lacker bransle. Kontrollera regelbundet after lackage fran tanklock och bransledningar.

Transport och fövaring

• Forvara och Transportera maskinen och branslet sa att eventuellt laktion och angor inte riskerar att komma i kontakt med gnistor erller oppen laga, exemplvis fran elmaskiner, elmotorer, elkontakter/ strombrytare eller varmepannor.
• Vid forvaring och transport av bransle ska for andamålet speciellt avsedda och godkända behällare användas.

Längtidsförvaring

• Vid langre tids forvaring av maskin sca bransletanken tommas. Hör med narmaste bensinstation var du kang Göra dig av med bransleoverskott.

Personlig skyddsutrustning

Vid all använding av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderiskeken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din Återförsäljare om hjälp vid val av utrustning.

Använd alltid:

Horselkapor om Ijudnivan overstiger 85 db
Halkfria och stadiga stovlar aller skor.
Kraftiga langbyxor. Bar inte kortbyxor erler sandaler och gå inte barfota.
- Handskar ske anvandas nár det behövs, tex vid montering, inspektion aller rengöring av skärutrustning.

Allmanna sakerhetsinstruktioner

Detta avsnitt behandlar grundläggande sakerhetsregler for arbete med maskinen. Given information kan aldrig ersatta den kunskap en yrkesman besitter i form av utbildning och practisk erfarenhet.

• Läsigenom braupsanvisingen noggrant och Första innehallet innan du använder maskinen.
  Tänk på att användaren är ansvarig für olyckor eller faror på andra manniskor eller deras egendom.
• Maskinen ská hällas ren. Skyltar och dekaler ská vara fullt lásbara.

Använd alltid sunt fornuft

Det ar omjligt att tacka alla tankbara situationer du kan stallas infor. Var alltid forsiktig och anvand sunt fornuft. När du råkar ut for en situation som gör dig osaker angäende fortsatt använding skall du rådfraga en expert. Vänd dig till din Återförsäljare, din serviceverkstad erer en erfaren användare. Undvik all användning du anser dig otillräckligt kvalificerad for!

WARNING! Denna maskin alstrar under drift ett elektromagnetiskt falt. Detta falt kan under vissa omständigheter ge paverkan pa aktiva eller passiva medicinska implantat. For att reducera risken for allvarlga erer livshotande skador rekommenderar vi dafor personer med implantat att radgora med lakare smt tillverkaren av det medicinska implantatet innanenna maskin anvands.

WARNING! Maskinen kan felaktigt aller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall for användaren aller andra.

Låt aldrig barn eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhälla den.

Personer med nedsatt fysisk eller mental formaga aller som av andra halsoskal inte ar lampade att anvanda maskinen far inte anvanda maskinenutan tillsyn av en person som ansvarar for deras sakerhet.

Låt aldrig nçagon annan användamaskinen utan att försakra dig om att deharlastochforstattinnehalletibruksanvisingen.

Använd aldrig maskinen om du är trött, om du har druckit alcohol aller om du tar mediciner, som kan paverka din syn, ditt omdöme aller din kroppskontroll.

WARNING! Icke auktoriserade andringar och/eller tillbehör kan medfora allvarliga skador erller dödsfall for användaren aller andra. Under inga forhällanden fär maskinens ursprungliga utformning andras utan tillstand frän tillverkaren.

Modificera aldrigenna maskin saatt den ej langre overensstammer med originalutforandet, och anvand den inte om den verkar ha blivit modifierad av andra.

Använd aldrig en maskin som ar felaktig. Följ unterhälls-, kontroll- och serviceinstruktioner i denna braupsanvising. Vissa unterhälls- och serviceatgärder skull utforas av tränade och kvalificerade specialister.

Använd alltid originaltillbehör.

Sakerhet i arbetsområdet

• Innan klippning pabörjas skeGRENAR, kvistar, stenar etc. avlagsnas frAn grasmattan.
• Föremål som träffar skärutustningen kan kastas ivag och orsaka skador på manniskor och foremål. Se till att inga manniskor eller djur befinner sig i narheten.
• Undvik användning vid ogynnsamma
  väderleksforhällanden. Exempelvis tät dimma, kraftigt regn, hard vind, stark kyla, osv. Att arbeta i)däligt väder ar tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.
• lakta omgivningen for att sakerstalla att ingen/inget kan paverka din kontroll over maskinen.
• Se upp for rottter, stenar, grenar, goproar, diken, osv. Högt gräs kan dölja hinder.
• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bör inte anvandas vid större lutning an 15 grader.
• Vid sluttande terräng bør gangstrakenlaggas vinkelratt mot lutningen. Det ar mycket lattare att gapa tvaren i en lutning an upp och ner.
• Var uppmärksam när du närmar dig dolda hörn och foremål som kan skymma ditt synfalt.

Sakerhet vid arbete

• En gräsklippare Är endast konstruerad for klippning av gräsmattor. All annan användning År otilåten.
• Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".
• Starta inte gräsklipparen utan att kniv och samtiga kapor ar monterade. Kniven kan annars lossna och orsaka personskador.
• Undvik att kniven slar mot främande foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir slo och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medfor stor risk for att kniven lossnar.
  Bromsbygeln fär aldrig vara permanent forankrad i handtaget nar maskinen ar igang.
• Placera gräsklipparen på att stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat foremål.
• Stå alltid bakom maskinen. Alla hjul skara varpa marken och handerna pa styret vid klippning. Håll händere och fötter borta frän den roterande kniven.
• Luta inte maskinen nar motorn startas.

• Var extra uppmarksam nár du drar maskinen mot dig under arbete.
  Lyft aldrig upp grasklipparen eller bar omkring den nar motorn ar startad. Om du maste lyfta grasklipparen, stanna forst motorn och ta bort tandkabeln fran tändstiftet.

• Motorn skå stängas av vid forflyttning over terräng som inte skå klippas. Exempelvis grusgang, sten, singel, asfalt etc.

• Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.
• Stäng av motorn innan klipphofden ändras. Gör aldrig justeringar med motorn igång.
• Lämna aldrig maskinenutan uppsikt med motorn igang. Stang av motorn. Se till att skarutrustningen slutat rotera.
• Om nagot främande foremål träffas eller om vibrationener uppSTAR sku du stanna maskinen. Ta bort tandkabeln fran tandstiftet. Kontrollera att maskinen inte ar skadad. Reparera eventuella skador.

Grundläggande arbetsteknik

• Klipp alltid med en skarp kniv for optimalt resultat. En slo kniv ger ott ojemnt snitt och graset blir gult i snittytan.
• Klipp aldrig mer an 1/3 av gräsets langd. Detta gäller särskilt under torrperioder. Klipp Först med stor klippophobiad. Kontrollera sedan resultatet och sank till lamplig hojd. Om graset ar extra langt, kör sakta och klipp eventuellt två gänger.
• Klipp i olika riktninger varje gäng for att undvika ränder i grasmattan.

Transport och fövaring

• Sakra utrustingen vid transport for att undvika transportskador och olycksfall.
• Forvara utrustingen i ett laskart utrymme sa att den ar oatkomlig for barn och obehoriga.
• Förvara maskinen och dess utrustning torrt och frostfritt.
• For transport och forvaring av bransle, se avsnitt "Branslehantering".

HANDHAVANDE

Start och stopp

Före start

WARNING! Läsigen braksanvisingen noggrant och Första innehålet innan du använder maskinen.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

• Se till att inga obehöriga finns inom arbetsområdet.
• Utför daglig tillsyn. Se anvisningar i avsnitt "Underhäll".
• Se till att tandkabeln sitter ordentlich på tandstiftet.

Start

Modellerna M51-170WRPX, M53-170AWRPX ar utrustad med automatchoke.

Modellerna M46-140RX, M46-140AWRX, M51-140RX har manuell choke (primer-blasa).

Startas grasklipparen for forsta gangen tryck pa branslepumpen fem ganger. Darefter ske man trycka tre ganger pa branslepumpen vid start av kall motor.

• Motorbromsbygeln maste hallas mot handtaget nar motorn startas.

• Stall dig bakom maskinen.
• Grip starthandtaget, drag med höger hand langsamt ut startlinan tills ett motständ kännns (starthakarna griper in). Drag med ett kraftigt drag for att starta motorn. Vira aldrig startlinan runt handen.

Driving

Tryck framdrivningsreglaget mot handtaget for att starta drivningen.

• Innan maskinen dras bakat, maste den forst skjutas ca 10 cm framat med drivningen urkopplad.

Stopp

• Motorn stannas genom att släppa motorbromsbysgeln.

Allmänt

WARNING! Användaren fär endast utföra sādana underhälls- och servicearbeten som beskrivs ienna braksanvisning. Mer omfattande ingrepp skall utforas aven serviceverkstad.

Forhindra ofrivillig start genom att avlagsna tandkabeln fran tandstiftet.

Maskinens livslängd kan förkortas och risken for olyckor kan öka om underhäll av maskinen inte utförs på rätt satt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare uppliesningar kontakta narraste serviceverkstad.

OBS! När maskinen lutas, se till att luftfiltret alltid har den högsta punkten.

• Använd alltid originaltillbehör.

Underhällsschema

I underhällsschemat kan du se vilka delar av din maskin som kräver unterhäll och med vilka intervaller det skaske. Intervallen ar beräknade for daglig användning av maskinen och kan variera beroende pa nytjandegraden.

Färe start Veckotill	syn Mänadstillsyn
Allmän översyn Tärn	dstift Luftfilter
Utvändig rengöring	Ljuddämpare* Brändnesystem
Oljenivå
Skärutrustning
Klippkåpa*
Justering av kopplingsvajer
Motorbromsbγgel*

*Se anvisningar i avsnitt "Maskinens sakerhetsutrustning".

Allman översyn

• Kontrollera att skruvar och mutrar Åtdragna.

Utvändig rengörning

• Borsta rent gräsklipparen fran lov, gräs och dylikt.
• Använd inte hogtryckstvätt vid rengöring av maskinen.
• Spola aldrig vatten direkt på motorn.
• Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.
• Vid rengöring under klippkåpan, vänd maskinen med tändstiftet uppat. Töm bensintanken.

Oljeniva

När du kontrollerar oljenivån skagräsklipparen stå på ett plant underlag.

• Skruva loss oljepafyllningsloket, rengör matstickan som sitter på locket och sätt tillbaka locket utan att skruva ner det. Kontrolera oljenivån på matstickan.
• Ar oljenivan lag, fyll pa med motorolja upp till den övre niv'an pa oljestickan.

Skärutrustning

• Kontrollera skärurustningen med avseende på skador och sprickbildning. En skadad skärurustning ske alltid bytas ut.
• Var noga med att alltid ha en vãslipad och korrekt balanserad kniv.

Vid pakörning av hinder som Förorsakar haveri bör skadade knivar bytas. Låt serviceverkstaden bedöma om kniven kan slipsas eller mäste ersättas.

Byte av knivar

WARNING! Använd alltid kraftiga handskar vid service och underhäll av skärutrustningen. Knivarna ar mycket vassa och skärskador kan mycket lätt uppsta.

Demontering

• Skruva bort bulten som häller kniven.

• Ta av den gamla kniven. Kontrollera att knivfastet ar fritt fran skador. Kontrollera även att knivbulten ar hel och att motoraxeln inte ar krokig.

Montering

• Se till att kniven centererar ratt pa axeln.

UNDERHÄLL

• Montera brickan och skruva fast bulten ordentligt. Bulten skara dras med ett moment av 45-60 Nm.

• Dra runt kniven for hand och se att den loper fritt. Provkör maskinen.

Tändstift

OBS! Använd alltid rekommenderad tandstiftstyp! Felaktigt tandstift kan forstora kolv/cylinder.

• Om maskinens effekt ar lag, om den ar svär att starta aller om tomgangen ar ojämn: kontrollera alltid Först tändstiftet innan ytterligare Åtgårder vidtages.
• Om tändstiftet ar igensatt, rengör det och kontrollera samtidigt att elektrodgapet ar 0,7-0,8 mm. Byt vid behov.

Justering av kopplingsvajer M46-140RX, M51-140RX, M51-170WRPX

• Finjustera vajern med justerskruven.

• Kopplingsvajern kan grovjusteras nar inte finjusteringen racker till.
  Förlang vajern med hjälp av finjusteringsskruven.
• Grovjustera vajern genom att fasta den i kopplingsbygelns oika fassen. Vajern maste sedan finjusteras.

M46-140AWRX, M53-170AWRPX

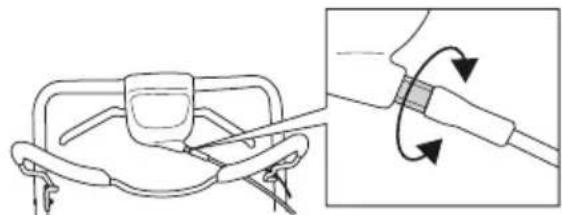

Finjustera vajern med justerskruven.

Luftfilter

• Demontera luftfilterkapan och tag ut filtret.
• Ett länge använg luftfilter kan aldrig bl fullstandigt rent. Därfor maste filret med jamna mellanrum ersattas med ett nytt. Ett skadat luftfilter maste alltid bytas ut.
• Se till att luftfiltret sluter helt tatt mot filterhällaren vid montering.

• Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig losningsmedel med petroleum t.ex. fotogen, eller tryckluft for att rengörafiltret.

• Avlagsna skumplastfiltret. Tvatta filtre noggrant i Ijammen tvalvattenlosning. Effer rengoring, skolj filtre noggrant i rent vatten. Krama ur och lat filtre torka. OBS! Tryckluft under for hegt tryck kan skada skumgummit. After rengoring ske filtre oljas in med motorolja. Torka bort overfloig olja genom att trycka en ren trasa mot filtre.

Oljebyte

Töm bransletanken.
- Skruva bort oljepafyllningslocket.
- Placera ett lampligt karl att samla upp oljan i.
Tappa ur oljan genom att luta motorn sa att oljan rinner ur genom pafyllningsroret. När maskinen lutas, se till att luftfiltret alltid har den högsta punkten. Hör med narmaste bensinstation var du kan góra dig av med motoroljeoverskottet.
Fyll pa med ny motorolja av bra kvalitet. Se anvisningar i avsnitt Tekniska data".

Branslesystem

• Kontrollera att tanklocket och dess tätning ar oskadd.
• Kontrollera bransleslangen. Byt om det behövs.

Tekniska data

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Motor
Motortillverkare McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCullochMcCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McColloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCullohMcCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McColloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloha	139 139 139	173 173
Varvital, rpm 2900 2900 2900 2900 2900
Nominell motoreffekt, kW (se anom. 1) 2,3 2,3	2,3 3,1 3,1
Tändsystem
Tändstift	TorchF6RTC	TorchF6RTC	TorchF6RTC	TorchDK7RTC	TorchDK7RTC
Elektrodgap, mm 0,76 0,76 0,76 0,76 0,76
Bränsle-/smörjsystem
Volym bensintank, liter 1,0 1,0 1,0 1,0 1,0
*Motorolja	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30
Vikt
Maskin med tomma tankar, kg 31 31,5 32 33	37
Bulleremissioner (se anom. 2)
Ljudeffektnivå, uppmätt dB(A) 94 94 96 96 96
Ljudeffektnivå, garanterad LWA dB(A) 95 95 97 97 97	97 97 97
Ljudnivåer (se anom. 3)
Ljudtrycksnivå vid användarens öra, dB(A)	80 80 82 82 82
Vibrationsnivåer, a hveq (se anom. 4)
Handtag, m/s2	3,3 3,3 2,9 2,9 4,0
Klippsystem
Klipphöjd, mm	30-80	30-80	30-90	30-90	30-70
Klippbredd, cm	46 46 51 51 53
Kniv	PX3	PX3	PX3	PX3	PX3
Volym uppsamlare, liter	50 50 60 60 60

Anm. 1: Motorns angivna markeffekt ar medelvardet for nettoeffekten (vid det specificerade varvtalet) hos en typisk Produktionsmotor for den motormodell som mitts enigt SAE-standard J1349/ISO1585. Massproducerade motor er kan avvika fran detta varde. Den faktiska effekten hos den motor som ar installerad i slutprodukten kommt att bero på driftshastigheten, ompiginingens eigenskaper och andere faktorer.

Anm. 2: Emission av buller till omgivningen uppmatt som ljudeffekt (LwA) enligt EG-direktiv 2000/14/EG.

Anm. 3: Ljudtrycksniva enligt EN 836. Redovisade data for ljudtrycksniva har ett typiskt spridningsmatt (standardavvikelse) pa 1,2 dB(A).

Anm. 4: Vibrationsnivå enligt EN 836. Redovisade data for vibrationsnivå har ett typiskt pridningsmätt (standardavvikelse) på 0,2 m/s².

*Använd motorolja med klassificering SF, SG, SH, SJ aller högre. Se viskositetstabellen i motorleverantörens manual och vålbj bösta viskositet utifrän forvåntad utetemperatur.

EG-forsakran om overensstammelse

(GallerendastEuropa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], fösakrar härmed att motogräsklipparna McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170WRPX, M53-170AWRPX frän och med serienummer 13XXXXXX och framåt motsvarar foreskrifterna i RÄDETS DIREKTIV:

av den 17 maj 2006 "angäende maskiner" 2006/42/EG
- av den 15 december 2004 "angäende elektromagnetisk kompatibilitet" 2004/108/EG.
·av den 8 maj 2000 "angäende emission av buller till omgivningen" 2000/14/EG.

For information angäende bulleremissionerna, se kapitel Tekniska data.

Foljande standarder har tillampats: EN 836, ISO 11094, EN 55012.

Anmalt organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfardat rapporter om bedömming av overensstammelse enigt bilaga VI till RÄDETS DIREKTIV av den 8 maj 2000 angäende emissioner av buller till omgivningen 2000/14/EG.

• Fastgör krogeni chassisets overkant.

Justering av kopingsvaier. 64

Luftfilter 64

Oljeskift 64

Drivstoffsystem 64

TEKNISKE DATA

Tekniske data 65

EF-erklæring om samsvar 66

Kontroll av lyddemper

Sikkerhet i arbeidsområdet

• Kontroller at klipperen sentreres riktig på aktelsen.

• Monter skiven og skru bolten ordentlig fast. Bolten skal trekkes til med et moment på 45-60 Nm.

• Trekk kniven rundt for hand for a kontrollere at den roterer fritt. Provekjor maskinen.

Tennplugg

MERKNAD! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan odelegge stempel/sylinder.

• Hvis maskinens effekt er for lav, hvis den er vanskelig Å starte eller hvis tomgangen er ujevn: kontroller alltid pennpluggen Forst for andre tiltak iverksettes.
  Hvis tennpluggen har mye belege, rengjores den, og kontroller samtidig at elektrodeavstanden er 0,7-0,8 mm. Skift om nodvendig.

Justering av kopingsvaier.

M46-140RX, M51-140RX, M51-170WRPX

• Finjuster vaieren med justeringsskruen.

• Grovjuster clutchvaieren hvis finjusteringen ikke strekker til.
• Forleng vaieren med justeringsskruen.
  Grovjuster clutchvaieren ved a feste den til de forskjellige beslagene pa clutchstangen. Finjuster deretter vaieren.

M46-140AWRX, M53-170AWRPX

Finjuster vaieren med justeringsskruen.

Luftfilter
