BEDIENUNGSANLEITUNG M46140RX MCCULLOCH

Placera styrets övre rörkonstruktion mitt für styretsr undrel del. Skruva at vreden ordentlich.

Inställningar

Handtagshöjd

• Lossa de undre vreden.

Folgende standarder er blitt tillempet: EN 836, ISO 11094, EN 55012.

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÄDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG.

Technische gegevens 91

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Sorgen Sie dazu, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Warning vor hochgeschleuderten und abprallenden Gegenständen.

Warning vor rotierenden Messern. Auf Hände und Fuß Acht geben.

Warning: sich drehende Teile. Halten Sie Hände und FüBe von der Gefahrenzone fern.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Die Maschine niemals im Haus oder in mangelhaft belufteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftinges und lebensgefährliches Gas.

Explosionsgefahr

Niemals bei laufendem Motor tanken.

HeiBe Oberfläche.

Erläuterung der Warnstufen

Es bestehen drei entsprechliche Warnstufen.

WARNING!

WARNING! Nichtbeachtung der Anweisungen in thisem Handbuch kann zu Verletzungen bzw. zum Tod des Bedieners oder zu Beschädigungen in der Umgebung führen.

WICHTIG!

WICHTIG! Nichtbeachtung der Anweisungen in thisem Handbuch kann zur Verletzung des Bedieners bzw. zu Beschädigungen in der Umgebung führen.

ACHTUNG!

ACHTUNG! Nichtbeachtung der Anweisungen in thism Handbuch kann zu Beschädigungen der Umgebung bzw. der Maschine führen.

Inhalt Sehr geehrter Kunde!

SYMBOLERKLÄRUNG

Symbolerklarung 119

Erläuterung der Warnstufen 119

VORSTELLUNG

Inhalt 120

Sehr geehrter Kunde! 120

WAS IST WAS?

SICHERHEITSAUSRUSTUNG DES GERÄTES

Allgemeines 122

MONTAGE UND EINSTELLUNGEN

Allgemeines 123

Handgriff 123

Schnitthöhe 123

Grasfangbox 123

Mulch-Einsatz 123

Auffullen von OI 123

UMGANG MIT KRAFTSTOFF

Allgemeines 124

Kraftstoff 124

Tanken 124

Transport und Aufbewährung 124

BETRIEB

Persönliche Schutzausrüstung 125

Allgemeine Sicherheitsvorschriften 125

Grundlegende Arbeitsstechnik 126

Transport und Aufbewährung 126

Starten und stoppen 127

WARTUNG

Allgemeines 128

Wartungsschema 128

Generalinspektion 128

Zundkerze 129

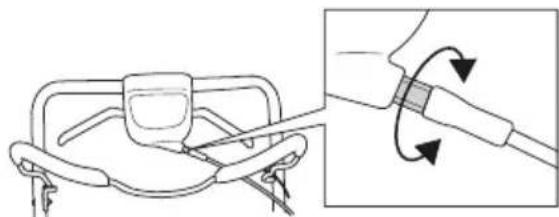

Justieren des Kupplungsdrahts 129

Luftfilter 129

Olwechsel 129

Kraftstoffsystem 129

TECHNISCHE DATEN

Technische Daten 130

EG-Konformitätserklarung 131

Vielen Dank, dass Sie sich für ein Produkt von McCulloch entschieden haben. Sie sind damit Teil einer langen Erfolgsgeschichte, Denn die McCulloch Corporation begann bereits während des 2. Weltkriegs mit der Herstellung von Triebwerken. 1949 brachte McCulloch die erste leichte, von nur einer Person zu bedienende Kettensäge auf den Markt - eine Revolution in der Holzbearbeitung.

Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensagen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunachst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini-Kettensagen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu.

Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeklugelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringerer Kraftstoffverbrauch, weniger Lärm und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit.

Wir hoffen, dass Sie mit ihrem McCulloch-Produkt zufrieden sein werden, Denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlangert werden, indem Sie alle Anweisungen des Benutzerhandbuches bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung bestehtigen, verwenden Sieitte die Servicepartnersuche unter www.mcculloch.com.

Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Dieses Handbuch kann auch unter www.mcculloch.com. heruntergeladen werden.

WASIST WAS?

Was ist was am Rasenmacher?

1 Motorbremsbugel
2 Antriebsbügel
3 Starhandgriff
4 Grasfangbox
5 Griff,Griffhöhe
6 Schnitthöhenhebel
7 Messstab/Olbefullung
8 Schalldampfer
9 Zündkerze

10 Primermembran M46-140RX, M46-140AWRX, M51-140RX
11 Luftfilter
12 Mähdeck
13 Wasseranschluss
14 Kraftstoff auffullen
15 Messer
16 Federscheibe
17 Messerbolzen
18 Bedienungsanweisung

SICHERHEITSAUSRUSTUNG DES GERÄTES

Allgemeines

In thisem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschreiben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführrt werden sollen, um sicherzustellen, dass sie faktionsfähig sind.

WARNING! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht muss eine Servicewerkstatt aufgeschucht werden.

Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Mähdeck

• Das Mahdeck soll Vibrationen reduzieren und die Gefahr von Schnittverletzungen mindern.

Kontrolle von Mähdeck

• Überprüfen, dass das Mahdeck intakt ist und keine sightbaren Defekte, z. B. Risse im Material, aufweist.

Motorbremsbügel

Die Motorbremse stoppt den Motor. Wird der Griff um den Motorbremsbügel gelockert, soll der Motor stoppen.

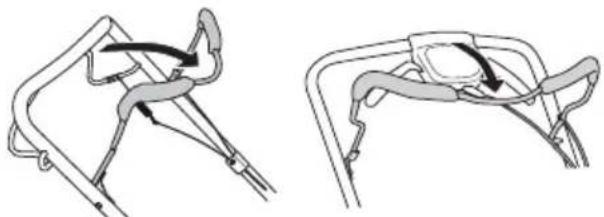

Kontrolle des Motorbremsgriffs

Vollgas geben und Bremsbügel loslassen. Die Motorbremse muss stets so eingestellt sein, dass der Motor innerhalb von 3 Sekunden stoppt.

Schalldampfer

WARNING! Geräte ohne bzw. mit defekten Schalldämpfern sollen niemals eingesetzt werden. Ein defekter Schalldämpfer kann Gerauschpegel und Feuergefahr erheblich steigern. Stets eine Feuerloschausrücktung in Reichweite haben.

Der Schalldampfer ist beim Betrieb und auch noch nach dem Ausschalten sehr hei. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, sondern wenn sich feuergefährliche Stoffe und/oder Gase in der Höhe befinden.

• Der Schalldämpfer soll den Gerauschpegel so welt wie möglich senken und die Abgase des Motors vom Anwender fernhalten.

Kontrolle des Schalldampfers

• Regelmäßig prüfen, ob der Schalldämpfer intakt ist und ordentlich fest sitzt.

Allgemeines

WICHTIG! Durch Trennendes Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Handgriff

Montage

ObererGriff

Platzieren Sie die Rohrkonstruktion des Lenkers einzeln auf gegenüber dem unteren Teil des Lenkers. Ziehen Sie die Drehknöppe fest an.

Einstellungen

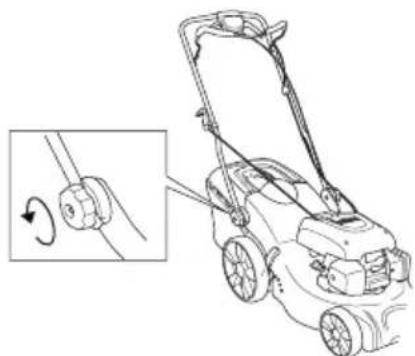

Griffhöhe

• Lösen Sie die unteren Drehknöpfe.

• Höhe anpassen. Ziehen Sie die Drehknöppe fest an.

Schnitthöhe

HINWEIS! Die Schnitthöhe nicht zu niedrig einstellen, da sonst die Messer bei unebenem Gelände auf den Boden treffen können.

Hebel zur Erhöhung der Schnitthöhe nach hinten und zur Verringerung der Schnitthöhe nach vorn bewegen.

Grasfangbox

Fangsack anbringen.

Haken and der oberen Kante des Chassis anbringen.

• Unterteil des Grasfängers in der Auswurföffnung montieren.

Mulch-Einsatz

• Heben Sie den Auswurfschutz an, um den Mulcheinsatz zu montieren/demontieren.

Haken Sie die Federn in den Rahmen ein.

Auffüllen von Öl

• Der Oltank ist bei Lieferung leer. Oltank langsam mit Öl füllen. Siehe die Anweisungen unter der Überschrift Wartung. Das Motoröl ist erstmalig nach 5 Betriebsstunden zu wechseln.

Allgemeines

WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.

Kraftstoff und Kraftstoffdämpfe sind sehr feuergeführlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist davon Vorsicht geboten und für eine gute Belüfung zu sorgen.

Die Motorabgase sind heißt und konnen. Funken enthalten, die einen Brand verursachen konnen. Aus thisem Grunde sollen das Gerät niemals im Innenbereich oder in der Nähe von feuergeführlichen Stoffen gestartet werden!

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Kraftstoff

HINWEIS! Die Maschine ist mit einem Viertaktmotor ausgerüstet. Dafur sorgen, dass sich stets ausreichend Öl im Öltank befindet.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.
• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, lauft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschaden verursichen können.
• Wenn umweltgerechtes sog. Alkylatbenzin zur Verfugung stehen, ist diese zu verwenden.

Motoröl

HINWEIS! Vor dem Starten des Rasenmachers Ölstand prufen. Ein zu niedriger Ölstand kann zu schweren Motorschäden führen. Siehe die Anweisungen im Abschnitt "Wartung".

• Das Motoröl ist erstmalig nach 5 Betriebsstunden zu wechseln. Welche Ölsorte verwendet werden muss, kann den technische Daten entnommen werden. Niemals Öl für Zweitaktmotoren verwenden.

Tanken

WARNING! Den Motor abstellen und vom dem Tanken eine Minute abkühlen halten.

Verwenden Sie jederzeit einen Benzinkanister, um Verschüttung zu vermeiden.

Den Tankdeckel stets vorsichtig offen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.

Wischen Sie eventuelle Verschmutzungen um den Tankdeckel ab.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen. Fahrlässiges Handeln erhöht die Brandgefahr.

Das Gerät vor dem Starten mindestens 3 m von der Stelle entfernen, an der getankt wurde.

Das Gerät niemals starten, wenn:

• Wenn Kraftstoff oder Motoröl auf die Maschine verschüttet wurde: Alles abwischen und restliches Benzin verdunsten halten.
• Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben,ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.
• Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäß auf Undichtigkeiten überprüfen.

Transport und Aufbewährung

• Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommt konnen, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
• Zum Transport und zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.

Langzeitaufbewährung

• Bei längerer Aufbewährung des Geräts ist der Kraftstofftank zu leeren. An der nachsten Tankstelle konnen Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen.

Persönliche Schutzausrüstung

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat Fragen.

Benutzen Sie immer:

• Verwenden Sie einen Kapselgehorschützer, wenn der Gerauschpegel 85 dB überschreitet.
  Rutschfeste und stabile Stiefel oder Schuhe.
• Kräftige lange Hosen. Keine kurzen Hosen oder Sandalen tragen und nicht barfuß gehen.
• Handschuhe sind zu tragen, wenn dies notwendig ist, z. B. bei der Montage, Inspektion oder Reinigung der Schneidausrüstung.

Allgemeine Sicherheitsvorschriften

In thisem Abschnitt werden grundlegende Sicherheitsregeln vorgestellt. Die folgenden Informationen sind kein Ersatz für das Wissen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung erworben hat.

• Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
• Daran denken, dass der Bediener für Unfälle oder Gefahrensituationalen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren.
  Die Maschine ist sauber zu halten. Die Lesbarkeit aller Schilder und Aufkleber muss gewährleistet werden.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkbaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten konnten. Gehen Sie stets mit Vorsicht und Vernunft vor. Lassen Sie sich bei Unsicherheiten von einer Fachkraft beraten. Fragen Sie ihren Fachhändler, ihre Serviceworkstatt oder einen erfahrenen Anwender. Führn Sie keine Arbeiten aus, wenn Unsicherheiten bezüglich der richtigen Vorgehensweise bestehen.

WARNING! These Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Niemals Kinder oder andere Personen, die nicht mit der Handhabung der Maschine vertraut sind, die Maschine bedienen oder warten setzen.

Die Maschine sollte nicht ohne eine Aufsichtsperson von Personen mit körperlicher oder geistiger Behinderung oder Personen, die aufgrund gesundheitlicher Beschwerden nicht in der Lage sind, die Maschine zu bedienen, benutzt werden.

Lassen Sie niemals möglich anderen das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanweisung verstanden hat.

Niemals das Gerät verwenden, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehrkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

WARNING! Unzulässige Änderungen und/oder Zubehörteile können zu schweren Verletzungen oder tändlichen Unfälle von Anwendern oder anderen Personen führen. Unter keinen Umständenarf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden.

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde.

Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaahahmen sind von geschulten, qualifizierten Fachleuten auszufahren.

Esistimmer Originalzubehor zu verwenden.

Sicherheit im Arbeitsbereich

Vor dem Mähen sind Åste, Zweige, Steine usw. vom Rasen zu entfernen.
- Objekte, die von der Klinge erfasst werden, konnten durch die Luft geschleudert werden, und Personen oder Objekten in der Umgebung Schaden zufugen. Sorgen Sie dazu, dass sich keine weiteren Personen oder Tiere in unmittelbarer Höhe aufhalten.
- Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Das Arbeiten bei schlechtem Wetter ist sehr ermudend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.
- Überprüfen Sie ihre Umgebung auf mögliche Störquellen hin, die ihre Aufmerksamkeit ablenken können.
- Achten Sie besonders auf Wurzeln, Steine, Zweige, Graben etc. Hohes Gras kann Hindernisse verbergen.
- Das Mühen von Hängen kann gefährlich sein. Den Rasenmäher nicht auf steilen Hängen benutzen. Der Rasenmäher sollte nicht auf Gelände mit mehr als 15 Grad Neigung verwendet werden.
- In hugeligem Gelände sollen den Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.
- Seien Sie besonderss vorsichtig, wenn Sie um Ecken oder Objekte her um fahren, die ihre Sichte beeinträchtigen.

Arbeitssicherheit

• Ein Rasenmáher ist nur für das Mahen von Rasen konstruiert. Alle anderen Einsatze sind unzulässig.
• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
• Den Rasenmacher niemals ohne montierte Messer und Abdeckungen starten. Andernfalls kann sich das Messer losen und Verletzungen verursachen.
• Es ist zu vermeiden, dass das Messer gegen Gegenstände wie Steine, Wurzeln usw. schlägt. Dies kann dazu führen, dass das Messer stumpf wird und sich die Motorache verformt. Eine verbogene Achse erzeugt Unwucht und starke Vibrationen, wodurch sich das Messer sehr leicht losen kann.
• Der BremsbügelarfniemalsdauerhaftimHandgriff verankertsein,wenndieMaschineinBetriebist.
• Den Rasenmacher auf stabilem Untergrund abstellen und starten. Sicherstellen, dass das Messer nicht mit dem Boden oder anderen Gegenständen Kontakt hat.
• Stellen Sie sich zum Bedieren der Maschine immer hinter das Gerät. Achten Sie beim Mähen darauf, dass alle Räder der Maschine auf dem Untergrund bleiben und Sie den Griff stets mit beiden Händen

halten. Halten Sie Hände und FüBe von den rotierenden Rasenmaherklingen fern.

• Kippen Sie die Maschine nicht, wenn der Motor lauft.
• Besondere Vorsicht ist geboten, wenn Sie die Maschine während des Arbeitsens zu sich heranziehen.
• Rasenmacher niemals mit laufendem Motor hochheiten oder umhertragen. Soll der Rasenmacher gehoben werden, zuerst den Motor abstellen und das Zündkabel von der Zündkerze abziehen.
• Beim Bewegen über nicht zu mahendes Gelände ist der Motor abzustellen. Beispiele: Kies, Stein, Schotter, Asphalt usw.
• Niemals mit der laufenden Maschine rennen. Stets mit dem Rasenmaher gehen.
• Den Motor vor der Änderung der Schnitthöhe abstellen. Niemals Einstellungen bei laufendem Motor durchführren.
• Niemals das Gerät unbeaufsichtigt mit laufendem Motor stehenlassen. Motor abstellen. Achten Sie daraufuf, dass die Schneiedausrüstung nicht mehr rotiert.
• Wenn ein Fremdkörper getroffen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen. Das Zündkerzenkabel von der Zündkerze abziehen. Kontrollieren, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren.

Grundlegende Arbeitsstechnik

• Um optimale Ergebnisse zu erzielen, verwenden Sie stets eine scharfe Klinge. Eine stumpfe Klinge schneidet ungleichmäßig und sorgt damit, dass das Gras an der Oberfläche gelb wird.
• Niemals mehr als 1/3 der Graslänge mahren. Dies gilt besonderss während Trockenperioden. Zuerst mit einer große Schnitthöhe mahren. Das Ergebnis prufen und auf eine geeignete Höhe senken. Ist das Gras besonderss lang, langsam fahren und eventuell zweimal mahren.
• Mahren Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

Transport und Aufbewährung

• Achten Sie beim Transport der Schneideausrüstung darauf, dass diese nicht beschädigt wird.
  Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschlussbaren Raum auf.
  Lagern Sie die Maschine und die dazugehörigen Werkzeuge an einem trockenen, frostsicheren Ort.
• Anweisungen zum Transport und Aufbewahren von Kraftstoff finden Sie im Abschnitt "Handhabung von Kraftstoff".

BETRIEB

Starten und stoppen

Vor dem Start

WARNING! Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

• Sorgen Sie davon, dass sich im Arbeitsbereich keine Unbefugten aufhalten.
  Warten Sie das Gerät täglich. Siehe die Anweisungen im Abschnitt "Wartung".
• Beachen, dass das Zündkabel korrekt an der Zündkerze sitzt.

Starten

Das Modell M51-170WRPX, M53-170AWRPX ist mit einem automatischen Choke ausgestattet.

Die Modelle M46-140RX, M46-140AWRX, M51-140RX verfügen über einen manuellen Choke (Primer-Membran).

Wird der Rasenmaher zum ersten Mal gestartet, fünfmal auf die Kraftstoffpumper drücken. Danach ist bei einem Kaltstart dreimal auf die Kraftstoffpumper zu drucken.

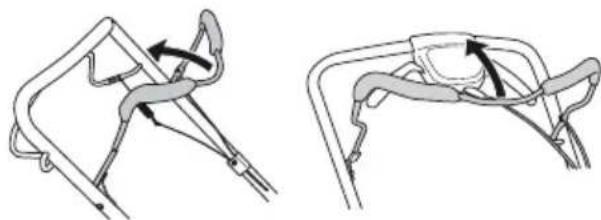

• Beim Starten des Motors muss der Motorbremsbügel gegen den Handgriff gehalten werden.

• Stellen Sie sich hinter das Gerät.
• Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam Herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen). Kräftigziehen, um den Motor anzulassen. Das Startseil niemals um die Hand wickeln.

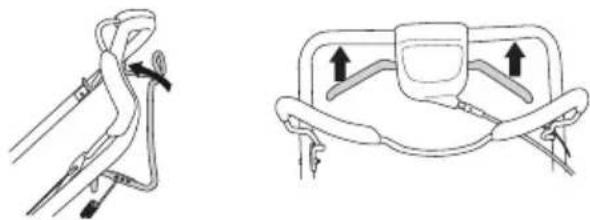

Antrieb

• Antriebsbürger zum Handgriff drücken, um den Antrieb zu starten.

• Bevor Sie die Maschine zu sich heranziehen, schalten Sie den Antrieb aus und drücken Sie die Maschine ca. 10 cm nach vorne.

Stoppen

Zum Abstellen des Motors den Motorbremsbürger loslassen.

Allgemeines

WARNING! Der Bedienerarf nur die Wartungs- und Servicearbeiten ausführten, die in dieser Bedienungsanleitung beschreiben sind.GroBere Eingriffe sind von einer Servicewerkstatt auszuführen.

Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Die Lebensdauer der Maschine kann verstehen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführten werden. Weitere Informationen erteilt Ohnen bereits die{nachste Serviceworkstatt.

ACHTUNG! Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie sicher, dass sich der Luftfilter immer in der hochsten Position befindet.

• Es ist immer Originalzubehör zu verwenden.

Wartungsschema

Dem Wartungsplan entnehmer Sie, welche Teile des Gerätes in welchen Zeitintervallen gewartet werden müssen. Der Berechnung der Wartungsintervalle wurde die tägliche Nutzung des Gerätes zugrunde gelegt. Einer davon abweichenden Nutzungsfrequency entsprechen deshalb andere Wartungsintervalle.

Vor dem Start	Wöchentliche Wartung	Monatliche Wartung
Generalinspektion Zündkerze Luftfilter
Außenreinigung Schalldämpfer* Kraftstoffssystem
Ölstand
Schneidausrüstung
Mähdeck*
Justieren des Kupplungsdrahts
Motorbremsbügel*

• Siehe Anweisungen im Abschnitt "Sicherheitsausrüstung des Gerätes".

Generalinspektion

• Schrauben und Muttern nachziehen.

Außenreinigung

Rasenmacher sauber bürsten und Laub, Gras usw. entfernen.
- Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
- Den Motor niemals direkt mit Wasser abspulen.
- Den Luftinlass der Startvorrichtung reinigen. Startvorrichtung und Startseil kontrollieren.

• Zur Reinigung unter dem Mahdeck die Maschine mit der Zündkerze nach oben drehen. Kraftstoffbehälter entleeren.

Ölstand

Beim Kontrollieren des Ölstands muss der Rasenmacher auf ebenem Untergrund stehen.

• Öleinfuldeckel abschrauben, Ölmessstab im Deckel reinigen und den Deckel wieder aufsetzen, ohne ihn festzuschrauben. Ölstand am Ölmessstab prufen.
• Bei niedrigem Ölstand mit Motoröl bis zur oberen Markierung am Ölmessstab einnullen.

Schneidausrüstung

Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszubauschen.
- Sicherstellen, dass stets ein gut geschliffenes und korrekt ausgewuchtetes Messer verwendet wird.

ACHTUNG! Nach dem Schleifen sind die Messer auszuwuchten. Das Ausbalancieren, Ersetzen oder Scharfen der Messer sollte von einer Servicewerkstatt durchgeführt werden.

Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeiten verhindert wird, sollen den beschädigten Messer ausgetauscht werden. Lassen Sie die Werkstatt entscheiden, ob die Klinge geschlifen werden kann oder ersetzt werden muss.

Austausch der Klingen

WARNING! Bei Service und Wartung der Schneidausrüstung immer feste Handschuhe anziehen. Die Messer sind sehr scharf und konnen sehr leicht Schnittwunden verursachen.

Demontage

• Den Bolzen, der das Messer halt, lösen.

• Entfernen Sie die alte Klinge. Stellen Sie sicher, dass der Klingenhalter nicht beschädigt ist. Außer dem prüfen, dass der Messerbolzen intakt und die Motorache nicht verbogen ist.

Montage

• Sicherstellen, dass das Messer mittig auf der Welle sitzt.

• Scheibe anbringen und Bolzen gut festschrauben. Der Bolzen ist mit einem Moment von 45-60 Nm anzuziehen.

• Lassen Sie die Klinge per Hand rotieren, um sicherzustellen, dass die Rotation einwandfrei Funktioniert. Testen Sie die Maschinenfunktionallität.

Zündkerze

HINWEIS! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstoren.

• Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft: immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden.
• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand 0,7-0,8 mm beträgt. Bei Bedarf austauschen.

Justieren des Kupplungsdrahts M46-140RX, M51-140RX, M51-170WRPX

• Nehmen Sie die Feineinstellung des Drahts mithilfe einer Stellschraube vor.

• Falls die Feineinstellung nicht ausreichend war,nehmen Sie die Grobeinstellungen des Kupplungsdrahts vor.
• Verlangern Sie den Draht mithilfe einer feinen Stellschraube.
• Nehmen Sie die Grobeinstellung des Kupplungsdrahts vor, indem Sieihn an den verschiedene Haltern am Kupplungsgriff befestigen. Nehmen Sie anschließend die Feineinstellung des Drahts vor.

M46-140AWRX, M53-170AWRPX

Nehmen Sie die Feineinstellung des Drahts mithilfe einer Stellschraube vor.

Luftfilter

• Das Luftfiltergehäuse demontieren und den Filter herausnahmen.
• Ein Luftfilter, der längerere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist davon in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.
• Beim Einbau darauf auf achten, dass der Luftfilter vollig zum Filterhalter hin abdichtet.

Säubern Sie den Papierfilter.

• Filter reinigen,ihn dazu auf einer ebenen Fläche ausklopfen. Zur Reinigung des Filters niemals Druckluft oder Lösungsmittel mit Petroleum verwenden, z. B. Kerosin.

Reinigung des Schaumstofffilters

• Schaumstofffilter entfernen. Den Filter sorgfältig in lauwärmer Seifenlauge reinigen. Nach der Reinigung den Filter gründlich in klarem Wasser spulen. Ausdrücken und trocknen halten. ACHTUNG! Druckluft mit zu hohem Druck kann den Schaumstoff beschädigen. Nach der Reinigung ist der Filter mit Motoröl einzuolen. Ein sauberes Tuch gegen den Filter drucken, um überschüssiges Öl zu entfernen.

Ölwechsel

Kraftstofftank leeren.
- Oleinfüldeckel abschrauben.
- Einen geeigneten Behälter aufstellen, um das Öl aufzufangen.
- Motor neigen, sodass das Öl aus dem Einfüllrohr rinnen kann, und das Öl ablassen. Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie safer, dass sich der Luftfilter immer in der hochsten Position befindet. Die{nachste Tankstelle informiert über die bestmögliche Entsorgung von überschüssigem Motoröl.
- Neues Motoröl guter Qualität einfllen. Siehe die Anweisungen unter der Überschrift "Technische Daten".

Kraftstoffsystem

• Kontrollieren, ob der Tankdeckel und dessen Dichtung unbeschädigt sind.
  Kraftstoffschlauch überprüfen. Bei Bedarf austauschen.

Technische Daten

Anmerkung 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion konnen von dieser Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab.
Anmerkung 2: Umweltbelastende Gerauschemission gemessen als Schalleistung (LwA) gemeaEG-Richtlinie 2000/14/EG.
Anmerkung 3: Schaldruckpegel gemäß EN 836. Berichten zufolge liegt der Schaldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).
Anmerkung 4: Vibrationspegel gemäß EN 836. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2m / s2
*Verwenden Sie Motoröl der Qualität SF, SG, SH, SJ oder hörher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wahren Sie die Beste Viskosität je nach erwarteter Außentemperatur aus.

EG-Konformitätserklarung

(nur für Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], erklart hiermit, dass die Motorrasenmahr McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170WRPX, M53-170AWRPX ab der Seriennummer 13XXXXXX den Vorschriften folgender RICHTLINIEN DES RATES entsprechen:

vom 17. Mai 2006 „Maschinen-Richtlinie' 2006/42/EG
vom 15. Dezember 2004 "über elektromagnetische Verträgelichkeit" 2004/108/EWG.
vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG.

Für Information betreffend die Gerauschemissionen, siehe das Kapitel Technische Daten.

Folgende Normen wurden angewendet: EN 836, ISO 11094, EN 55012.

Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur Richtlinie des Rates vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG verfügbarlicht.

Huskvarna, den 5. Dezember 2012

Bengt Ahlund, Entwicklungslieiter

(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)
