NÁVOD K OBSLUZE M46140RX MCCULLOCH

Nebezpečenstvo výbuchu

Pred dopl'anim paliva vzdy vypnite motor.

Horuci povrch.

Vysvetlenie výstražnych urovní

Varovania su odstupnovane do troch urovn.

VAROVANIE!

NEZABUDNITE! Používa sa, ak hroží nebezpečenstvo poskodenia materiálov alebo stroja v pripadé nedodrzaniaPokynov v prirodučke.

Obsah Vázeny zákazník,

KLUCK SYMBOLOM

Kluck symbolom 238

VysvetlenieVystražnych urovní 238

PREZENTÁCIA

Obsah 239

Vázeny zákaznik, 239

COJE CO?

Popis Častí kosačky: 240

BEZPECNOSTNÉ VYBAVENIE STROJA

Vseobecne 241

MONTAZ A NASTAVENIA

Vseobecne 242

Drzadlo 242

Vyška rezu 242

Zberac 242

Vzduchovy filter 248

Vymena oleja 248

Palivovy systém 248

TECHNICKE UDAJE

Technické udaje 249

Tlmič výfuku je konstruovany na udžržovanie minimálnych urovní hluku a na smerovanie výfukovych plynov smerom od použivatelá.

Kontrola tlmica vyfuku

Uvolinite spodné gombíky.

• Nastavte vysku. Gombíký dokladne utiahnite.

Vyska rezu

POZOR! Nenastavujte vyšku rezu prilis nizko, pretože hroží riziko, Že rezacie zuby by mohli nepravidne narážat na svah.

Prevyssiuvysku kosenia posunte paCKu dozadu, pre nizsiu vysku kosenia doprodu.

Zberač

Pripojte zberny kosh.

Pripevnite háčíky na vrchnú hranu rámu.

• Napasujte spodnu cast zberneho ko sa do vystupneho otvoru.

Vložka mulčováča

Zdvihnutim krytu vfyfuku namontujte/odmontujte mulcovaciu zastrku.

Zahaknite pruzinunarém.

Plenie olejom

Pri dodávke je olejová nadrž prázdna. Olej naievajte pomaly. Pozrite pouky v rámci kapitoly Udržba. Motorovy olej by sa mal vymenit privýkrát po 5 prevadzkovych hodinach.

Vseobecne

Nikdy stroj nešartujte:

• Ak ste vyliali palivo alebo motorovy olej na stroj. Poutierajte Rozliate palivo a zvy-sné palivo nechajte odparit'
  V pripe, ze vylejete palivo na seba alebo na svoje šaty, yvmente si ich. Poumyvjte si vsetky Časti tela, ktoré prišli do kontaktu s palivom. Použite mydlo a vodu.
• Ak zo stroja presakuje palivo. Pravidelne kontrlujte, cis uzáveru nárže alebo palivovych vedení nepresakuje.

• Prosim, prečitajte si pozorne tento návod na obsluhu a presveděte sa, ČiPokynom pred používaním stroja Rozumiete.
• Majte na pamäti, Že operátor je zodpovedný za nehody alebo nebezpečenstvo hroziace iným osobám alebo ich majetku.
  Stroj sa musi udriavat cisty. Znacky a stitky musia byt uplnce citatelne.

Vždy sa riad'te zdravým Rozumom

Nikdy nemeinte povodnu konstrukciu stroja a nepouzivaje ho, ak sa zdá, ze ju zmenil niedto iny.

Bezpečnost na pracovisku

Pred zaćatim kosenia by ste mali odstránit konáre, vetvičky. kamene atd.
Predmety, ktoré narazia na rezací nastroj, možu byt vymrstené a sposobit poranenie osöb alebo poskodenie inych predmetov. Dbajte na to, aby sa osoby a zvierata zdrziavali v dostatočnej vzdialenosti.
Nepoužívajte stroj v nepriaznivych podmienkach, ako su hustá hmla, silny dázžá vietor, krúta zima a podobne. Práca pri zlom poças je unavná aMZe viest k nebezpečnám podmienkam, napr. klzkým povrchom.
- Sledujte okolie, aby ste sa uistili, ze nic nemoze ovplyvniţ vašu kontrlu nad strojom.
- Dávajte pozor na korene, karnene, konáre, jamy, jarky, atd. Vysoká万平方米 zakryvat prekázky.
Kosenie svahov moze byt nebezpecné. Nepouzivajte kosačku na trávu na velmi stmych svahoch. Kosačka na trávu by sa nemala použivat na svahoch so sklonom vácšim ak o 15 stipnov.
- Na svahovitom terene pracujte pozdfž sklonu (po vrstevnici). Je to omnoho l'ahsie, než pracovat striedavo nahor a nadol.
Mimoriadne opatrny budte v blizkosti skrytych rohov a in'ych objektov, ktoré vam bránia vo vyhlade.

Bezpečnost pri práci

Kosacka na travu je urcená iba na kosenie travnikov. Akékol'vek iné pouzitie je zakazane.
Vždy nods vhdný ochranný odev. Pozrite pouyny v rámci kapitoly Osobné ochranné prostriedky.
- Neşartujte kosacku,Pokialrezaci zub a vsetky kryty nie su spravne nasadené. V opacnom priade sa rezaci zub moze uvolinita zapricinitzranenia osb.
Davajte pozor, aby rezaci lub nenarazal do cudzich predmetov, napriklad do kamenov, korenov a podobne. Tym sa moze rezaci lub otupit a hriadel' motora sa moze ohnut. Ohnuta naprava sposobuje nerovnovahu a silné vibracie, cim vznika ve'ke nebezpecenstvo uvolenia kosacky.
Ruková brzdy nesmie byt nikdy trvalo pripevné v rukováti, ked' je stroj spusteny.
- Položte kosačku na trávu na pevný, rovný povrch a našartujte ju. Ubezpečte sa, ze rezací lub nemože prist do kontaktu so zemou alebo s iními predmetmi.
Vždy stojte za strojom. Pri koseni dbajte na to, aby všetky kolesá dosadali na zem a rukovat drzte oboma rukami. Udrziavajte ruky a chodidlá mimo dosahu rotujucich nožov.
- Ked' je motor spusteny, stroj nenaklanajte.
Budte obzvlast opatrnki, kad budete pri praci prita hovat kosacku smerom k sebe.
Kosačku na trávu nikdy nezdvihajte ani neprenášajte, ak je motor nastartovaný. Ak musité kosačku zdvihnút, njapr

vypnite motor a odpojte vodic zapa'ovania od zapalovacej sviecky.

Pri prechadzani miestom, ktoré nechcete kosit, vypnite motor. Napriklad strkové cesty, kamene, sindle, asfalt atd.
Ked' je stroj nastartovany, nikdy s nim nebezte. S kosackou by ste vzdy mali chodit.
Pred zmenou vysky rezu vypnite motor. Nikdy nevykonávajte nastavenia so spusteným motorom.
- Nikdy nenechávajte stroj bez dozoru so spustenym motorom. Vypnite motor. Uistite sa, ze rezaci nastroj sa netoci.
- Ak stroj zasiahne cudzi predmet alebo ak citite vibracie, ihned'ho zastavte. Odpojte kabel vysokeho napatia zo zapalovacej sviecky. Skontrolujte, ci nie je stroj poskodeny. Akekol'vek poskodenie opravte.

VAROVANIE! Prosím, precítajte si pozorne tento námod na obsluhu a presveděte sa, Či pokynom pred použivaním stroja Rozumiete.

Ak kosačku na tráv ušartujete po prýkrát, zatlačte pátkrát na palivové Čerpadlo. Neskóř pri šartovani studného motora zatlačte na palivové Čerpadlo trikrát.

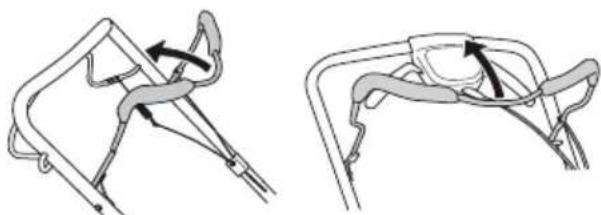

Pri startovani motora musite rukovat motorovej brzdy drzat oproti rukovati.

• Stojte za strojom.
  Uchopte drzadlo startera, pravou rukou pomaly potiahnite snuru, az kym nepocitite isty odpor (zapady startera sa zachytavaju). Silnym potiahnutim nastartujte motor. Startovaci snuru si nikdy neovijajte okolo rky.

Pohon

• Stlache pohonnu listu smerom k rukovati, aby ste spustili pohon.

• Predtym, ako budete kosačku tahat smerom k sebe, odpojte pohon a potlacte kosačku priblizne 10 cm dopredu.

Zastavenie

Zastavte motor uvoIneim rukovate motorovej brzdy.

Vseobecne

Ak narazite na prekázku a poskodia sa noze, je potrebné ich vymenit. Nechajte, aby servisné stredisko rozhodlo, cisá da nož nabúsi alebo sa musí vymenit.

Vymena hrotov

VAROVANIE! Pri vykonávani servisu a udrzby rezného zariadenia vždy použivajte odolné rukavice. Rezacie zuby su vel'mi ostré a vel'mi l'ahko sa možete porezat.

Demontáz

Osobna zašitna oprema 257

Opencitza pravila za sigurnost na radu 257

Osnovna tehnika ci scenja 258

Prijevoz i skladišenje 258

Osobna zašitna oprema

Než začnete stroj používat, prostudujte si, prosim, pečlivě námov k použiti a ubezpečte se, ze jste dokonale pochopiliPokyny v něm uvedene.

Zajistete, aby se v pracovni oblasti a jejim okoli nezdrzovaly nepovolané osoby ci zvira.

Zabrahte moznemu nahodnemu spusteni odpojenim zapalovacho kabelu od zapalovac svicky.

Pozor na odvrzene a odrazené predmety.

Pozor na otacejici se radlicku. Chrahte svre ruce a nohy.

Varovani: rotujici casti. Udrzujte ruce a nohy mimo dosah.

Tento vyrobek vyhovuje platnym prdepisum CE.

Emise hluku do okoli dre direktivity Evropského spolecenstvi. Emise stroje je udána v kapitole Technické udaje a na nálepce.

Stoj nepoužívejte v uzavěněch prostorách nebo v prostorách bez odpovídajího větrání. Vyfukové plyny obsahují oxid uhelnatý, což je bezbarvý, jedovát y a velmi nebezpečné plyn.

NebezpeciVybuchu

Predoplnovanimpalivazdvyypnetemotor.

Horky povrch.

Popis urovní vystrahy

Vystrahy jsou odustupnovany do tri urovn.

VYSTRAHA!

VYSTRAHA! Tato uroven je pouzita v pripadé nebezpeci vazného urazu nebo umrti obsluy nebo v pripadé nebezpeci vzniku skod v okolním prostoru pri nedodrženiPokynu uvedenych v teto priruce.

UPOZORNÉNÍ!

UPOZORNENI! Tato uroven je pouzita v pripadé nebezpeci urazu obsluynebo v pripadé nebezpeci vzniku skod v okolnim prostoru pri nedodrzeniPokynu uvedenych v teo priruce.

VAROVÁNÍ!

VAROVÁNÍ! Tato uroven je použita v pripadé nebezpečí poskozeni materialú nebo zařeni pri nedodrženiPokynu uvedenych v teto priruce.

Obsah Vázeny zákazníku,

VYSVETLENI SYMBOLU

Vysvětlení symbolú 277

Popis urovny vystrahy 277

SEZNÁMENİ SE STROJEM

Obsah 278

Vázeny zákazniku, 278

COJE CO?

Co je co na sekačce trávy? 279

BEZPEÇNOSTNÍ VYBAVA ZARIZENİ

Vseobecne 280

KOMPLETACE A SERIZENI

Vseobecne 281

Rukojet 281

Vyška sečeni 281

Sberac 281

Mulcovaciclozka 281

Plnénieoleje 281

MANIPULACE S PALIVEM

Vseobecne 282

Palivo 282

Plenipaliva 282

Preeprava a prechovavani 282

OBSLUHA

Osobni ochrannes pomucky 283

Obecná bezpečnostní opatřné 283

Hlavni principy cinnosti 284

Preeprava a prechovávání 284

Startováni a vypináni 285

UDRZBA

Vseobecne 286

Schema technické udrzby 286

VseobecnakontraI 286

Zapalovacsvicka 287

Serfzeni lanka spojky 287

Vzduchovy filtr 287

Vymena oleje 287

Palivovy systém 287

TECHNICKE UDAJE

Technické udaje 288

ES Prohlasei o shode 289

Dekujeme, ze jste si zvolili vyrobek spolecnosti McCulloch. Stali je se tak soucasti pribehu, ktery se zapocal jiz velmi davno, kdy spolecnost McCulloch Corporation Zahajila beshem 2. svetové valky vyrobu motoru. V roce 1949, kdy spolecnost McCulloch prestdavila svou prvni retezovou pilu pro jaknoho uzivatele, se zpracovani d'reva navzdy zmenilo.

Bēhem desitek let vyráběla firma ċradu prúkopnickych retězovych pil. Firma rostla, nejprve díky vyrobe leteckych motoru a motoru pro motokáry v padesátych letech minuleho století a posléze díky miniaturnim Řetězovém pilám v letech šedesátych. Později, v 70. a 80. letech, byla vyrobní rada rožsǐrena o vyžinače a vysavače listí.

Dnes, jakoušćast skupiny Husqvarna,Pokracuje firma McCulloch v tradici vyroby vykonnych motoru, technickych novinek a vyraznych designu, které tvorily milníky po vice než pól stoleti. Našimi hlavními prioritami je snizěné spotřeby paliva, emisi a hlucnosti a také zvyşeni bezpečnosti a uživatelského komfortu.

Samoznejme doufame, ze budete s nasim vyrobkem McCulloch spokojeni, nebot byl vyroben tak, aby vam nerozlucne slouzil po dlouhou dobu. Jeho zivotnost dale prodlouzite tim, kdyz budete dodržovat pouziti, servisu a udrzbe v totom navodu k pouzivani. Pokud budete potrebovat odbornou pomoc pri oprave nebo servisu, pouzijte službu Service Locator na webu www.mcculloch.com.

Spolecnost McCulloch se fi di strategi neustalho vyoje vyrobku a proto si vyhrazuje pravo mnet konstrukci a zhled vyrobku bez preechozho upozorneni.

Tento námod je rovnéž k dispozici ke staženi na webu www.mcculloch.com.

CO JE CO?

Co je co na sekacce travy?

1 Rukojet brzdy motoru
2 Páka pojezdu
3 Startovaci madlo
4 Sberac
5 Rukojet, vyska rukojeti
6 Ovladac vyšky sečeni
7 Olejová měrka/plnici hrdlo oleje
8 Tlumič výfuku
9 Zapalováci svíčka

10 Membrana nastrikovace paliva M46-140RX, M46-140AWRX, M51-140RX
11 Vzduchovy filtr
12 Kryt Žacho Ustroji
13 Pripojeni vody
14 Otvor pro doplneni paliva
15 Strihac
16 Pruzná podložka
17 Šroub Žacího nože
18 Návod k použítí

Tato cust popisuje bezpečnostni vybaveni stroje, jeho učel a zpúsob, kterym by se měla provadět kontrola a udžrba, aby byla zajišťena jeho správná funkce.

VYSTRAHA! Nikdy nepouzivejte stroj, ktery ma poskozene bezpecnostni vybaveni! V priade, ze by stroj nevyhovel pri jakekoli z techto konrol, je nutno vyhledat autorizované servisni stredisko a nechat zavadu odstranit.

Zabrańtozménu nahodnému spustěni odpojenim zapalovacího kabelu od zapalováci svicky.

Kryt Žacího ustrojí

Kryt zaciho ustroji snizuje vibrate a snizuje nebezpeci porezani.

Kontrola krytu Žacho ustroji

Zkontrolujte, zda kryt zaciho utroji neni porusen a zdaneni viditelne poskozen (praskly apod.).

• Brzda motoru sloužík zastavení motoru. jestlje uvolnite madlo na rukojeti brzdy motoru, motor se zastavi.

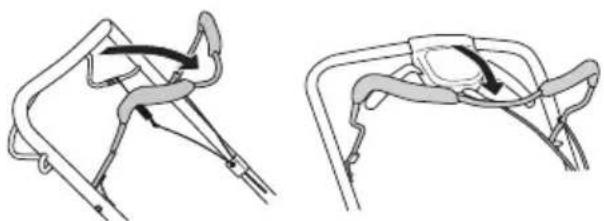

Kontrola rukojeti brzdy motoru

Dejte plny plyn a uvolnete rukojet brzdy. Brzda motoru by mela byt vzdy nastavena tak, aby se motor zastavil do 3 sekund.

Tlumic vyfuku

VYSTRAHA! Nikdy nepouzivejte zaizeni, ktere ma poskozeny nebo demontovany tlumic vyfuku. Vadny tlumic muze znacne zvysit hladinu hluku a nebezpeci pozaru. Vzdy mejte protipozarni vybaveni blizko po ruce.

Tlumic vfyfuku je behem provozu i po zastaveni velmi horky. To plati i pri volnobehu. Dejte pozor na nebezpeci pozaru, zvlaste pri manipulaci v blizkosti hoIavych latek nebo plynu.

• Tlumic vfyfuku je urcen k ormezeni urovné hluku na minimum a k usmerneni vfyfukovych plynu smerem od uzivatele.

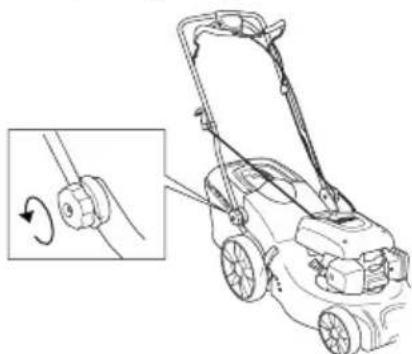

Kontrola tlumice vfyfuku

• Pravidelné kontrolujte, zda je tlumic kompletni a zda je správně upevně.

KOMPLETACE A SERIZENI

Vseobecne

UPOZORNENI! Zabrahte moznému
nahodnému spustěni odpojením
zapalovacího kabelu od zapalovác svicky.

Rukojet

Montáž

Horní rukojet

Umistete trubkovou konstrukci rukojeti primo proti spodni casti rukojeti. Radne utahnete matice.

Nastavení

Vyska rukojeti

• Nastavte vysku. Rădne utáhněte matice.

Vyska seceni

UPOZORNEN! Nenastavujte priliis nizkou vysku seceni, protoze by zaci nuz mohl na nerovnem terenu narazit do svahu.

Chcete-li zvysit vysku secen, pohnete packou dozadu;
chcete-li ji snizit, pohnete packou dopredu.

Sberac

• Připevněte háčky k hornímu okrají podvozku.

• Nasadte sbéracívakzdola na vyhazovaci otvor.

Mulčovaci vložka

• Pri montázi/demontázi mulčovaciho klinu zvedněte kryt vyhazovaciho otvoru.

Pružinu zahákne tdo rámu.

Plnéni oleje

• Pri dodani je olejová nadž prazdná. Oiej nahévejte pomalu. VizPokyny v kapitole Udržba. Motorovy olej je tbreva yvmenit po prvnich 8 hodinach provozu.

Vseobecne

VYSTRAHA! Spousteni motoru vuzavrenem nebo spatne vetranem prostoru muze zpusobit smrt uduosenim nebo otravou oxidem uhelnatym.

Palivo a vypary paliva jsou velmi horlavé
a jsou zdravi skodlivé pri jejich vdechnuti
akontaktu s pokožkou. Bud'te proto
opatrni pri zacházeni's palivem a dbejte
na to, aby byla v misté zacházeni's
palivem dobrá ventilace.

Vyfukové plyny z motoru jsou horke a mohou obsahovat jiskry, ktere by mohly zahehnout požár. Nikdy nestartujte zařeni uvnitr budovy nebo v blizkosti hořlavych materialú!

V blízkosti paliva nekurte ani neumistujte
žádné horké predměty.

Palivo

UPOZORNEN! Stoj je vybaven ctyraktovym motorem. Dbeje na to, aby bylo v nadrizi na olej vzdy dostatecné mnozstvi oleje.

Benzin

• Používejte vždy kvalitní olovnatý Či bezolovnatý benzín.
• Nejnižsí doporučene oktanové cislo je 90 (RON). Pokud použijete do motoru benzín s oktanovým cislem mensím než 90, muže dojít k tzv. klepání motoru. Vysledkem je vysoká teplota motoru, která muže byt pricinou jeho vázného poškození.
  Tam, kde je k dostání benzín, uzpúsobeny proživotné prostřédí, tzv. akrylatový benzín, použijte tento benzín.

Motorovy olej

UPOZORNEN! Pred nastovám sekačky zkontrolujte hladinu oleje. Prilis nízká hladina oleje muže zpúsobit vázné poškození motoru. Viz pokyny v Časti Udržba.

• Motorovy olej je tbreva vymenit po prvnich 8 hodinach provozu. Doporučeni ohledné typo oleje naleznete v Časti Technické udaje. Nikdy nepoužívejte olej určeny pro dvoutaktové motory.

Plnéni paliva

VYSTRAHA! Pred doplnenim paliva motor vypnete a nechte jej po nekolik minut zchladnout.

Vždy používejte kanystr na benzín, aby se benzín nevyil.

Pred doplnovanim paliva otvirejte uzaver nadrze pomalu, aby se mohl zvolna uvolnit pretlak.

Ocistete prostor okolo palivové zátky.

Po doplneni paliva peclive uzavrete uzaver palivov nadrze. Nedbalost muze vest ke vzniku pozaru.

Pred zahajenim startovani se s motorovym foukacem premistete alespon 3 m od mista, kde jste doplnovali palivo.

Stroj nikdy nestartujte:

• Vestlizevam na stroj vyteklo palivo nebo motorovy olej: Je tbreba vsechno Rozlite palivo setr it a zbytek nechat vpaarit.
• Vestlize jste potr-snili palivem sebe nebo odev. prvekne te se. Omyjte ty casti tela, které byly v kontaktu s palivem. Pouzijte mydlo a vodu.
• Vestlige ze stroje unika palivo. Pravidelné kontrolujte těsnost uzáveru palivové nádrze a privodú paliva.

Přeprava a prechovávani

• Stroj i palivo je třeba prechovávat a prepravovat tak, aby se eventuálni ucházejíci palivo a benzínove vypary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojú, elektrických motorú, elektrických spinačú/vypínačú, tepelných kotlú apod.
  Palivo je vždy třeba prechovávat a prepravovat v nádobách, určených a schvalenych vyhradné k tomuto učelu.

Dlouhodobé uskladněni

• Pred ulozenim stroje na delsí dobu je nutno vyprázdnit nadržku na palivo. Zjistete na vaši nejblžsí benzínové Čerpací stanici, kam lze odevzdat zbylé palivo.

Osobni ochranné pomücky

Pri kazdem pouziti stroje je nutne pouzivat schvalene osobni ochranné pomucky. Osobni ochranné pomucky nemohou vyloucit nebezpeci urazu, ale snizí miru poranéní v pripeade, ze dojde k nehode. Požádeje stevo prodejce o pomoc pri vyberu správného vybavení.

Vždy používejte:

• Pokud uroven hluku prśahne hodnotu 85 dB, použijte chraniče slachu.
• Pevná, protiskluzová obuv
• Silné, dlouhé kalhoty. Nenoste kráté kalhoty nebo sandály a nepracujte bosí.
  V pripadé potreby je tbrea použivat rukavice, napriklad pri upevnovi, kontrole nebo cisténi strihacich nastavcú.

Obecná bezpečnostní opatřeni

Tento oddí popisujé základní bezpečnostní pravidla pri préci se strojém. Tyto informace nikdy nemohou nahradit profesiónáří zručnost a zkušenost.

• Než začnete stroj používat, prostudujte si, prosím, pečlivě námov k použitá ubezpečte se, ze jste dokonale pochopiliPokyny v něm uvedené.
• Mějte na paměti, ze obsluha je odpovědná za nehody a rizika vzníklá jiním osobám nebo na jejich majetku.
  Zarizeni musi byt udrozovano v cistote. Symboly a nalepy musi byt plne citelne.

Vždy používejte zdravy Rozum

Neni możné zminit vsechny preydastavitelné situace, se kterymi se mužete setkat. Vždy budte opatrní a použivejte zdravy Rozum. V pripadě, ze se dostanete do situace, kdy se necité bezpečné, ukončete práci a požádeje t odru odbornika.

Obratte se na vaseho prodejce, servis nebo na zkušeného pracovnika se strojem. Nepoustějte se do Žádné práce, na kterou se citité nedostatečné kvalifikovani!

VYSTRAHA! Tento stroj vytváři během provozu elektromagnetické pole. Toto pole muže za určitych okolnosti narushovat funkci aktivnich cis pasivnich implantovanych lékarskych pristroju. Pro snizeni rizika vázného cis smrtného poranění doporučujeme osobám s implantovanymi lékarskymi pristroji poradit se prešed použitím stroje s lékarem a s vyrobcem implantovaného lékarského pristroje.

VYSTRAHA! Pri nespravnem nebo neopatrnem pouziti se zarizeni muze stat nebezpecnym nastrojem, coz muze obsluze nebo dalsim osobam zpusorbit zavazná nebo smrtelná zraneni.

Detem a osobam, ktere nejsou seznameny s pouzivanim stroje, nedovolute jeho pouziti ani opravy.

Osoby se snizenymi fyzickymi nebo duševnimi schopnostmi nebo osoby, které nejsou zpusobilé k obsluze stroje ze zdravotnich duvodu, nesmi stoj používat bez dozoru osby odpovedné za jejich bezpečnost.

Nedovolte pracovat se strojem nikomu, kdo si predem neprecetla neporozumel obsahu navodu k pouziti.

Nikdy stroj nepouzivejte, kdyz jste unaveni, po poziti alkoholu nebo kdyz uzivate leky, které mahou ovlivnit vas zrak, odhad nebo koordinaci pohybu.

VYSTRAHA! Neopravné zmeny a nebo pouziti nepovolného prislusenstv muze zpúsobit važné zraněni nebo smrt uživatele ci jin'ych osob. Konstrukce zarizení nesmi byt za zádnych okolnosti upravována bez svolení vyrobce.

Nikdy neupravujte stroj tak, ze bye ste zmenili trvale jeho puvodni konstrukci, a nepouzivejejeani v priade, kdy se vam bude zdat, ze ji upravil nekdo jiny.

Nikdy nepouzívejte stroj, ktery neni zcela v porádku. Pravidelné povádejte kontroly a udžbu podle servisnichPokynu popsanych v teto píručce. Nekteréukony udžbya opravy mohou povádet pouze vyškolení a kvalifikovani odborníci.

Vždy používejte origináni príslušenství.

Bezpecnost pracovnico prostoru

• Pred zahajenim sekani odstrahte z travniku větve, větvicky, kameny a podobné.
• Objekty, do kterych narazi Žaciustroji, mohou byt odhozeny a mohou zpusobit uraz osob nebo poskozeni veci. Udrzujte osoby ci zvifata v dostatechny vdalenosti.
• Nepoužívejte motorový foukáč za špatného počasi, jako např. v husté mlze, prudkém desti, silné mětro, silné mrazu apod. Práce za špatného počasi je namaháva a muže věst k nebezpečnám okolnostem, např. ke kluzkému podloží.
• Prohlédněte svě okolá ujistěte se, Že se v něm nenacházínic, co by mohlo ovlivnit vaši kontrolu nad zařizením.
• Dávejte pozor na kořeny, kameny, pahýly, jámry, príkopy a podobné. Vysoká trava muže prekážky skrýt.
  Sekani svahmuzhebyntnebezpecné.Sekauch nepouzivejeta priisstmychsvazich.Sekauchnelpezouzivat na svazich se sklonem vetsim nez 15 stipnu.
• Na svazich se pohybuje smerem po vrstevnici. Je mnohem snažs ie pohybovat naprič sklonu než neustále stoupat a klesat.
• Postupujte opatrné v blízkosti skrytích rohu a objektu, které vám mohou bránit ve výhledu.

Bezpecnost prace

• Sekacka na travu je urcena pouze k sekani travniku. Veskeré jine pouziti je zakazano.
• Používejte osobní ochranné pomůcky. VizPokyny v Časti Osobní ochranné pomůcky.
• Nestartujte sekačku, aniž by bl správně namontován Žaci nüž a všechny kryty. Mohlo by dojít ku volněni Žacího noze a poraněné osob.
  Zajistete, aby zacn uzn nemohl narazit do cizich objektu, jako jsou napr. kameny, koeny a podobne. Mohlo by DOJIT ke ztupeni zacho noze a ohnuti hridele motoru. Ohnuta osa vyvola nerovnovahu a silne vibrate, cimz vznikne velke nebezpeci uvolenzi zacho noze.
  Kdyz je stroj spusten. nesmi byt rukojet brzdy nikdy trvale zajistena.
• Položte sekačku na trávu na pevný, rovný povrch a nastartujte ji. Zkontrolujte, zdažaci nuž nemuže prijit do kontaktu se zemi nebo cizimi objekty.
• Stujte vždy za strojem. Během sekáni musí byt vsechna kola na zemi a musite mít obě ruce na rukojeti. Ruce a nohy udržujte mimo dosah rotujćich nožú.
  Nenaklanějte stroj. když je spustěný motor.
  Budte zvlast opatni, kdyz budete pri praci pritahovat sekacku smerem k sobe.
• Sekacku nikdy nezvedejte nebo ji neprenásejte se zapnutým motorem. Pokud musite sekacku zvednout,nejprve vypněte motor a odpoje kabel od zapalovaci svíčky.

Pri prenasei sekacky pres prostor, ktery nebude sekan, musi byt motor vypnuty. Napr. v priade sterkovych cest, kamenu, sindelu, asfaltu a podobne.
Se spustenou sekačkou nikdy nebehejte. Se sekačkou vždy chodte.
- Před zmenou vyšky secení vypněte motor. Stroj nesérizujte a neopravujte s bežićim motorem.
- Pokud je spustěný motor, nikdy nenechávejte stroj bez dozoru. Vypněte motor. Přesveděcte se, ze se Žaci ustroji zastavilo.
- Gestlize zachytite cizi prédmet nebo se objevi vibrate, stroj ihned zastavte. Odpojte privodni vodic od zapalovacsi svicky. Zkontrolujte, zda stroj neni poskozen. Oprave veškera poskozeni.

Hlavni principy Činnosti

• Abyste dosáhli optimálnic hývstedkú, vždy sekejte s ostrým nožem. Tupy núž zpúsobí, ze trávník nebude posekán rovnoměrné a tráva bude na povrchu sestřihu Žléta.
• Nikdy nesekejte vice než 1/3 vyšky trávy. Tato zásada platí zejměna v obdóbiSucha. Nejprve sekejte se Žacim ustrojím nastaveným dostatečné vysoko. Potom zkontrolujte vysledek a snizte Žaci ustroji na vchodnou vyšku. Pokud je tráva velmi vysoka, jezděte pomalu a v pripadé potřeby sekejte dvakrát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

Přeprava a prechovávani

• Zarizení prí transporte zajistěte, aby nedocházelo k poskození a nehodám.
• Skladujte zařizení v uzamykatelném prostoru mimo dosah déti a nepovolan'ych osob.
• Skladujte stroj a jeho vybaveni v suchém prostředí, kde nemržne.
• Informace o transporte a skladovani paliva naleznete v casti Manipulace s palivem.

OBSLUHA

Startování a vypinání

Opatřeni pred startovámín

VYSTRAHA! Než začnete stroj používat, prostudujte si, prosim, pečlivé námod k použiti a ubezpěcte se, ze jste dokonale pochopiliPokyny v něm uvedene.

Pouzivejte osobni ochranné pomücky. Viz poukyny v casti Osobni ochranné pomücky.

Zajistete,aby se v pracovni oblasti a jejim okoli nezdrzovalny nepovolane osoby ci zviata.
- Provádejte déniúdržbu. VizPokyny v cásti Udržba.
Zkontrolujte, zda je zapalovaci kabel radne nasazen na zapalovaci svicce.

Startování

Model M51-170WRPX, M53-170AWRPX je vybaven samocinnym syticem.

Modely M46-140RX, M46-140AWRX, M51-140RX
maji rucni sytic (membranu nastrikovace paliva).

Pokud startujete sekačku poprve, petkrát stisknéte klobouček palivového Čerpadla. Poté stači pri stavováni studého motoru stisknout klobouček palivového Čerpadla trikrát.

• Pri startovani motoru musi byt rukojet brzdy motoru primačknutá k ridítkum.

Postayte se za stroj.
Uchopte startovaci rukojet a zvolna vytahnete startovaci lanko az pocitite odpor (v teto chvili doslo k zaskoceni zapadek ve startovacim mechanizmu).Nastartuje motor silnym zatahnutim za snuru. Nikdy nemotejte startovaci lanko kolem ruky.

Provoz

• Pojezd zahájte pritažéní páky pojezdu k rukojeti.

• Před pritažením sekacky k sobě deaktivujte pojezd a zatlacte sekacku doprodu príblžné o 10 cm.

Vypináni

• Motor zastavite uvoleninrukojeti brzdy motoru.

Vseobecne

VYSTRAHA! Uzivatel smi provadet pouze takove udrzbaarske a servisni ukoly, ktere jsou popsany v toto navodu k pouziti. Rozsahlejsi zasahy je nutno nechat provest servisni dinne.

Zabraţe mozménu nahodnému spustěni odpojenim zapalovacího kabelu od zapalovací svicky.

Zivotnost stroje se muze zkracovat a riziko urazu zvysovat, jestlize se udrzba stroje neprovadi spravnene anebo se apravy neprovadéji odborne. Pokud potrebujete dal's informace, obratte se nanejblizsisi servisni dinu.

VAROVÁN! Pokud je sekacka nakloněna, zajistěte, aby byl vzduchový filtr vždy umistěn v nejvyší poloze.

Vzdy pouziveje originalni prisluensstvi.

Schema technické udržby

V planu udrzby muzete videt, které soucasti vaseho zarizeni vyzadujú udrzbu a v jakych intervalech by mela probihat. Tyto intervaly jsou hypocitávány na záklande každodenniho vyuzívání zarizení a v závislosti na mi're používání se mohou lišit.

Opatřeni prědstartupváním	Týdenníúdržba	Měsídni údržba
Vseobecná kontrola	Zapalovacísvíčka	Vzduchový filtr
Čistěnévnějsichésti	Tlumíč výfuku*	Palivový systém
Hladina oleje
Reznýmechanismus
KrytŽaciho ustrojí*
Señizení lanka spojky
Rukojet brzdymotoru*

*VizPokyny v casti Bezpečnostníyvana zařizení.

Vseobecná kontrola

• Přesveděcte se, zda jsou matie a šrouby utažené.

Čistěni vnejsich cástí

• Odstraţe ze sekačky kartáčkem listy, travu a podobné necistoty.
  K Čišěné stroje nepoužívejte myti vodou pod vysokým tlakem.

• Motor nesmí BYt nikdy prímo oplachován vodou.

• Vycistete sani vzduchu v krytu starte. Zkontrolujte starter a lanko starte.
  Pri ciisteni pod krytem zaicho ustroj otocte stroj zapalovac svickou nahoru. Vyprzdnete palivovou nadrz.

Hladina oleje

Při kontrolle hladiny oleje musí sekáčka stav na rovné plose.

• Odśroubujte vico k otvoru k plnei olejem, očistěte měrku. upevněnou na vico, a zaśroubujte ji. Zkontrolujte hladinu oleje na mérce.
• Je-li hladina oleje nizka, doplnte motorovym olejem až k horní rysce měrky.

Rezný mechanismus

• Kontrolujte rezné vybavení co do poskození a vzniku trhlinek. Poškozené rezné vybavení je nutné vždy vyměnit.
• Žací nuž musí být vždy dostatečné u zeme a správně vyväžen.

VAROVÁN! Po nabroušeni je noze třeba vyväžit.
Srovnáví, výměna nebo broušeni nožú by melo BYT
provaděno v servísné.

Pokud se stane havarie najetim sekačkou prekážku, je poskozené noze tbreva vymenet. O tom, zda je mozné nuž nabrousit ci zda je nutné ho vymenet, rozhodnou v servisinm stredisku.

Vymena nozu

VYSTRAHA! Pri opravach a udrzbe zaicho ustroji vzy pouzivejte odolné ochranné rukavice. Zaci noze jsou velmi ostre a velmi snadno se muzete porezat.

Demontáz

• Odsroubjte sroubrdzici zaci nuz.

• Sundeje t staru z. Zkontrolujte, zda neni drzak noze poskozeny. Take zkontrolujte, zda neni poskozen sroub zaicho noze a zda neni ohnuta hridel motoru.

Montáz

Zkontrolujte, zdaje zacinuz spravne vystreden na hrideli.

• Nasadte podložku a dotáhněte šroub. Utahováci moment šroubu je 45 - 60 Nm.

• Otočte nožem rukou a zkontrolujte, zda se volné otáčí. Vyzkousejte stroj.

Zapalovaci svicka

UPOZORNENI! Vzdy pouziveje doporučeny typ zapalovacích svček! Použiti jiného typu zapalovacích svček by mohlo poskodit pist Či valec.

• Pokud ma stroj maly vykon, ma problemy pri startovani nebo nema spravny chod pri otackach chodu naprozdno: vzyd prd dalimi kroky nejprve zkontrolujte zapalovaci svicku.
• Vestlige je zapalovaci svichka znečistěná, vycistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovaci svicky 0,7-0.8 mm. V pripadě potřeby je vyměnte.

Serizeni lanka spojky

M46-140RX, M51-140RX, M51-170WRPX

Jemně seríd'te lanko pomoci señizovaciho sroubu.

• Pokud jemné serízení není dostatečné, provedte hrube serízení lanka spojky.
• Produzte lanko pomoci sroubu pro jemne seizeni.
  Provede hrube serizeni lanka spojky jeho pripevnim k drzakum na madle spojky. Pote seridte lanko jemne.

M46-140AWRX, M53-170AWRPX

Jemne seridte lanko pomoci serizovacho sroubu.

Vzduchovy filtr

• Odmontujte kryt vzduchového filtru a filtr vyjměte.
  Vzduchovy filtr, ktery byl pouzivan po delsi dobu. jiz nelze dokonale vycistit. Filtr se proto musi v pravidelnych intervalech menit za novy. Rovnez poskozeny filtr je nutno vzyd yvmenit.
  Pri montazi zkontrolujte, zda filtr v drzaku filtru dokonale teshi.

Vycistete papirovfy filtr.

• Filtr yciistete jeho vyklepanim proti rovnemu povrchu. K ciisteni filtru nikdy nepouzivejte ropne Rozpoustedlo jako napr. petrolej. ani stlaceny vzduch.

Čistění pěnového plastového filtru

Vvjmete filtr z penev umelh moty. Vmyjte filtr peclive ve vlazné mydlové vode. Po vciisteni dukladne filtr oplachnete v ciste vode. Vyzdimejte filtr a nechejte jej uschnout. UPOZORNEN! Stlaeny vduch muze po skodit peneov hmotu. Po vciisteni namazte filtr motorovym olejem. Odstrahte prebytecny olej pritisknutim cisteho hadiku na filtr.

Vymena oleje

• Vyprázdne tepaliovou nadrž.
• Odrsoubujte vico ko plnicho hrda oleje.
• Připravte si vchodnou nádobu, do které shromáždite olej.
  Vypustte olej. Naklonste motor tak, aby olej vytekplnicim hrdlem. Pokud je sekačka nakloněna, zajistěte, aby byl vzduchovy filtr vždy umistěn v nejvyší poloze. Informace o likvidaci nadbytečného motorovoho oleje ziskáte unejblížsí benzínové pumpy.
  Naplnte novym, kvalitnim motorovym olejem. Dalsi poukyny najdete v casti Technické udaje.

Palivovy systém

Zkontrolujte neposkozeni vika palivové nadrze a jeho utesneni.
Zkontrolujte palivovou hadici. V pripadé potbreby ji yvměnte.

TECHNICKE UDAJE

Technické udaje

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Motor
Výrobce motoru McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCullochMcCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McColloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloh McCulloch McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCullohMcCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McColloh McCulloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McCollol h hveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h vveq h Vf	139 139 139 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 172 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 174 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 173 17.	2,3 2,3 2,3 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,2 3,3 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 3,1 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.78 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.76 0.7. *Motorové alej	Zací systém	Výška sečení, mm	30-80	30-80	30-90	30-90	30-70
Sloj s prázdni mi nádržemi, kg 31 31.5 32 33 37	94 96 96 96	95 95 97 97	97	97	97	97	97
Hladina akustického výkonu, zmeěrná dB(A) 94	95 95 97 97	95 95 97 97	97	97	97	97	97
Hladina akustického výkonu, zaručená LwA dB(A)	80 80 82 82	82	82	82	82	82	82
Hladiny hluk (viz poznámka 3)	Rukojet, m/s2	3,3 3,3 2,9 2,9	4,0	4,0	4,0	4,0	4,0
Výška sečení, mm	30-80	30-80	30-80	30-90	30-90	30-90	30-70
Šířka zábreu sečení, cm	46 46 51 51 53	53	53	53	53	53	53
Střihač	PX3	PX3	PX3	PX3	PX3	PX3	PX3
Objem sběracího koše, l	50 50 60 60 60	60	60	60	60	60	60

Poznárka 1: Uvedeny jmenovity vykon motoru je pruměrný cistý vykon (pri specifikovanych ot./min.) typického motoru pro model motoru měřeny podle normy SAE J1349/ISO1585. Sériove vyráběné motory se od teto hodnoty mohou lišit. Skutečné vystupné vykon motoru instalovaného na konečnévyrobku závisné provoznich otrackách, povětrnostné podminkách a další hodnotách.
Poznámka 2: Emise hluku do okolí naměřné jeko efekt zvuku (LwA) dlde direktivity ES 2000/14/ES.
Poznámka 3: Hladina akustického tlaku měřena podle normy EN 836. Uvádená data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A).
Poznámka 4: Hladina vibraci měře na podle normy EN 836. Uvádeva data pro hladinu vibraci mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s².
*Používejte pouze motorový olej kvality SF, SG, SH, SJ nebo vyší. Podívejte se do tabulky viskoziy v námodu vyrobce motoru a vyberte nejlepsí viskoziitu podle predpokládané venkovní teploty.

ES Prohlášeni o shodé

(Plati pouze pro Evropu)

Spolecnost Husqvarna AB, SE 561 82 Huskvarna, Sverige, tel: [phone], zcela zodpovedne prohlasuje, ze travni sekacky McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170WRPX, M53-170AWRPX od seriovych cisel 13XXXXXX dale splnju pozadavky SMERNICE RADY EVROPSK UNE:

• ze 17. května 2006 „tykajici se strojnínich zařízeni“ 2006/42/EC
• ze dne 15. prosince 2004 "tykajici se elektromagnetické kompatibility" 2004/108/EEC.
• ze dne 8. května 2000 "tykajíci se emise hluku do okoli" 2000/14/ES.

Pro informaci ohledne emisi hluku viz kapitolu Technicke udaje.

Byly uplatněny následujíci standardní normy: EN 836, ISO 11094, EN 55012.

Registračni organ: 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, vydal zprévy týkajíci se zhodnoceni shody podle dodatku VI ke SMÉRNICI RADY z 8. května 2000 „týkajíci se emisi hluku do okolního prostřédi' 2000/14/EC.

Husqvarna, 5. province 2012

Bengt Ahlund, Šereditel vyvoje

(Autorizovaný zastupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

EXPLICATIA SIMBOLURILOR
