INSTRUKCJA OBSŁUGI M46140RX MCCULLOCH

OSTRZEZENIE! W razie neue waznego lub nieprawidlowego poslugiwania sie maszyna要去ona stać sie niebezpiecznym narędzieim, mogącym spowodowej obrażenia lub smierc uzytkownika lub innych osob.

Przed przystapieniem do pracy maszynaprosimy dokladnie i ze zrozumieniemzapozna cie z tresci niniejszej instrukcji.

Upewnij sie,czy w povlizu.),mejscapracy niewa ma osobnieupowaznionych.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia, daneź zdȩć przyzwód zapłonowy ze swiecy.

Ostrzeżenie przyd odrzucanymi i rykoszetujacymi przydmiotami.

Uwazaj na wirujuace noze. Chron rce i nogi przed okaleczieniem.

Ostrzezenia: czesci obrotowe. Rece oraz stopy nalezy utrzymywać w odpowiednej odlegosci.

Niniejszy produkt zgodny jest z obowiazujacymi dyrektywami CE.

Emisja halasu do otoczenia zgodna z dyrektywa Wspólnoty Europejskiej. Wartosć emisi di maszyny podana zostafa w rozdziele Dane technicznze oraz na nakiejce.

Nigdy nie uzytkuj maszyny w
pomieszczeniach lub w
miejsch, w ktorych brak jest
wentylacji. Spaliny zawieraja
tlenek wedla - bezwonny,
trujacy gaz zagrażajcyźciu.

Rzykyo eksplozji

Nigdy nie tankuj, gdy silnik jest uruchomiony.

Powierzchnia goraca.

Wyjasnienie poziomów ostrzeżen

Wystepuja trzy poziomy ostrzeżen.

OSTRZEŽENIE!

OSTRZEZENIE! jest uzywane, gdy istnieje ryzyko powaznych obrazen, smierci operatora lub uszkodzenia otoczenia wwyniku nieprzestrzejania instrukcji obslugi.

WAZNE!

WAZNE! jest uzywane, gdy istnieje ryzyko obrażć operatora lub uszkodzenia otoczenia wDyniku nieprzestrzejania instrukcji obstruk.

UWAGA!

UWAGA! jest uzywane, gdy istnieje ryzyko uszkodzenia materialów lub urzadzenia wwyniku nieprzestrzejania instrukcji obslugi.

Spis tresci Szanowny Kliencie!

ZNACZENIE SYMBOLI

Znaczenie symboli 186

Wyjasnienie poziomów ostrzeżen 186

OPIS

Spis tresci 187

Szanowny Kliencie! 187

CO JEST CO?

Opis zespolow kosiarki? 188

ZABEZPICZENIA W MASZYNIE

Uwagi ogolne 189

MONTAZI REGULACJE

Uwagi ogolne 190

Uchwyt 190

Wysokość koszenia 190

Kolektor 190

Zespó rozdrabniajacy 190

Uzupelnianie oleju 190

PRZYGOTOWYWANIE I OBCHODZENIE SIE Z PALIWEM

Uwagi ogolne 191

Paliwo 191

Tankowanie 191

Transport i przechowywanie 191

DZIALANIE

Srodki ochrony osobistej 192

Ogólnezasady bezpiecz)—nstwa 192

Głowne techniki pracy 193

Transport i przechowywanie 193

Uruchamianie i wyluczanie 194

KONSERWACJA

Uwagi ogolne 195

Plan konserwacji 195

Kontrola ogolina 195

Swieca zaplonowa 196

Regulacja linki spręȩga 196

Filtr powietrza 196

Wymiana oleju 196

System paliwowy 196

DANE TECHNICZNE

Dane techniczne 197

Zapewnienie o zgodnosci z normami WE 198

Dziekujemy za wybor produktu McCulloch W ten sposob staja sie Państwo czȩci historii, która Rozpoczela sie dawno temu, gdy McCulloch Corporation Rozpoczela produkte silników w czasie II Wojny Światowej. Od 1949 roku, w ktorym McCulloch zaprezentowal swoja pierwsza lekka jegnoosobowa pile lńcuchowa, przyemyszl drzewny juz nigdy nie byt taki sam.

Linia innowacyjnych pil lancuchowych byla kontynuowana\ przez dekady, a firma sie rozwija, napjierw przyez silniki do\ samolotów i gokartów w latach pięcedziesiątych, a nastepnie\ mini pily lancuchowe w latach szesćdziesiątych. W latach\ siedemdziesiątych i osiemdziesiątych do oferty\ wprowadzono wykaszarki i dmuchawy.

W chwili obecnej McCulloch, jako czlonek grupy Husqvarna, kontynuujte tradycje mocnych silników, innowacji technicznych i wytrzymalych konstrukcji, które byly naszymi cechami charakterystycznych przyez ponad pol wieku.

Obnizanie zuzycia paliwa, emisi, poziomów hałasu, poprawianie bezpieczędsta w ywgody uzytkowania to nasze glówne priorytety.

Mamy nadziej, ze besteht Państwo zadowoleni ze swojejego produktu McCulloch, poniewaz dostal zaprojektowy tak, aby sluzzi przy dlugie lata. Jego zwywotnosćromatico przy prędluźyc, przystrzejagac instrukcji obstugi, serwisania i konserwacci. W razie potrzeby profesjonalnej pomocy przy naprawie lub serwisowaniu, prosimy okontakt zlokatalorem serwisu (Service Locator) na www.mcculloch.com.

McCulloch nieustannie modernizuje swoje wyroby, w zwiazku z czym zastrzega sobie prawo do wpwadzaniazmian dotycznych m.in. wygliadu produktow bez uprzedzenia.

Instrukcjte mozna rowniez znalezc na stronie www.mcculloch.com.

CO JEST CO?

Opiszespolowkosiarki?

1 Dzwignia hamulca silnika
2 Dzwignia napedu
3 Uchwyt rozrusznika
4 Kolektor
5 Uchwyt, wysokość uchwytu
6 Dzwignia regulaci wysokość koszenia
7 Prétowy wskaznik poziomu oleju/napelnianie oleju
8 Tlumik
9 Swieca zaplonowa

10 Membrana pompy paliwowej M46-140RX, M46-140AWRX, M51-140RX
11 Filtrgowietrza
12 Obudowa zespolu koszacego
13 Polaczenia wodne
14 Uzupelnianie paliwa
15 Noz
16 Podkladka spreźysta
17 Sruba mocujcna noza
18 Instruktja obslugi

Uwagi ogolne

W niniejszym rozdziale przystawiono poszczegolne zespoly zabezpieczajace maszyny, omówiono ich funkcję oraz sposoby ich kontrlowania i konserwacci welu zapewnienia prawidlowego dzialania.

OSTRZEZENIE! Nie wolno uzywać maszyny z niesprawnymi zespolami zabezmieczajczymi. Jeźeli Twoja maszyna nie spelnilia jakiegokolwiek z warunków kontrolnych, naleź y ja oddac do serwisu.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przyzwod zaplonowy ze swiecy.

Obudowa zespolu koszacego

• Obudowa zespolu koszęcgo ma za zadanie zmniejszać wibracje oraz agricznac rzyko odniesienia obrażen wskutek zetakniȩcia są z noźem.

Sprawdzanie oslonyciecia

• Sprawdz,czyobudowa zespolu koszacego jest cala iczy nie ma naNiej zadnych widocznych uszkodzen.np. pekniec.

Dzwignia hamulca silnika

• Hamulec silnika przyznaczony jest do zatrzymywania silnika. Silnik powinien zatrzymywać sie zchwila puszczenia dzwigni hamulca silnika.

Kontrola dzwigni hamulca silnikowego

Ustaw kosiarke na pelen gaz, a nastepnie uwolnij dzwignie hamulca. Hamulec silika musi zawsze byc tak wyregulowany, aby silnik zatrzymywal sie w ciagu 3 sekund.

Tlumik

OSTRZEZENIE! Nigdy nie uzywaj maszyny z uszkodzonym tllumiem lub bez niego. Uszkodzony tllumk znacznie zwieksa halas iNiebezpieczenstwo pozaru. Miej zawsze w povlizu sprezt gaśniczy.

Podczas pracy maszyna oraz po jej wylaczeniu tulum jest bardzo goracy. Dotyczy to takze pracy na biegu jalowym. Pamietaj o niebezpieczenswie pozaru, szcegolnie gdy w povlizu znajduja sie latwo palne materialy oraz/ lub gazy.

• Zadaniem tuluma jest ograniczenia do minimum poziomu halasu i odrzucanie spalin poza strefe pracy operadora.

Kontrola stanu tlumika

• Sprawdzaj regularnie,czy tlumik jest nienaruszony i dobrze zamocowy.

Uwagi ogolne

WAZNE! Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przyzewod zaptonowy ze swiecy.

Uchwyt

Montaz

Uchwyt gorny

Umiesc ruwowa konstrukcje uchwytu bezposrednio naprzejiw dolnej czeci uchwytu. DokrePokretla.

Ustawenia

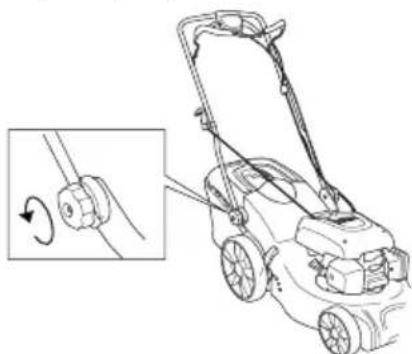

Wysokość uchwytu

Poluzuj dolnePokretla.

• Ustawic wysokość. Dokręc Pokretła.

Wysokość koszenia

UWAGA! Nie ustawiaj zbyt malej wysokosci koszenia, gdyz w razie hierounosci terenu noze moga zawadza o podloze.

Przesunac dzwignie do tylu, do pozycji wyzszej wysokosci ciecia lub do przyd, aby zmniejszyc wysokosci ciecia.

Kolektor

Zamocawaic pojemnik.

Zamocowac haki na górnaj krawedzi podwozia.

Umieść spód pojemnika na trawe w otworze wyrzutowym.

Zespół rozdrabniajacency

• Podnies oslone wyrzutu, aby zamontowac/ zdemontowac zalepke do mulczowania.

Zamontuj sprezyne na haku ramy.

Uzupelnianie oleju

• Przy dostawie zbiornik oleju jest pusty. Nalewaj oleju powoli. Patrz wskazówki pod nagłowkiem "Konserwacja". Olej silnikowy naleź wymienci po raz pierwszy po 5 godzinach jazdy.

PRZYGOTOWYWANIE I OBCHODZENIE SIE Z PALIWEM

Uwagi ogolne

OSTRZEJELENIE! Włęczanie silnika w zamkiptych lubź wentylowanych pomieszczeniach要去ć przyczyna smierci wskutek uduszenia lub zatrucia tlenkiem wegla.

Paliwo i loro opary sá tardzo latwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skóra moź doprowadzic do powaznych obrażen. Zachowuj ostrożnosć i zapewnj dobra wentylacja podczas postepowania z paliwem.

Spaliny silnikowe major wysoka temperature, moga zawierać iskry, ktore moga sie stać przyczyna pożaru. Nigdy nie wączaj maszyny w pomieszczeniach zamkiptych lub w poplizu materialów latwopalnych!

Nie pal tytoniu i nie pozostawiaj goracych przyedmiotów w povlizu paliwa.

Paliwo

UWAGA! Maszyna wyposzacona jest w silnik czterosuwowy. Dopilnuj, aby w zbiorniku oleju zawszy bya wystarczajca ilosc oleju.

Benzyna

• Stosuj benzynę bezolowyowa lub olowyowa wysokiej jakosci.
  Zaleca sie benzyné co najmniej 90-oktanowá (RON). Stosowanie benzyny o liczbie oktanowej mniejszej niz 90 powoduje stukanie. Prowadzi to do przyegrzania silnika, co shove byc przyczyna seinen POWAZNego uszkodzenia.
• Nalezy stosowac benzyné dostosowan do wymogów srodowiska naturalnego, tzw. benzyné alkalitowa,重点领域 taka jest dostepna.

Olej silnikowy

UWAGA! Przed uruchomieniem kosiarki sprawdz poziom oleju. Za niski poziom oleju要去 spowodac powazne uszkodzenie silnika. Patrz wskazowych podane w rozdziale „Konserwacja".

• Oiej silnikowy naleź wymienić po raz pierwszy po 5 godzinach jazdy. Informacja na temat zalecanego rodzaju oleju znajduja sie w Danych technicznych. Nigdy nie stosuj oleju do silników dwusuwowych.

Tankowanie

OSTRZEZENIE! Przed przystapieniem do tankowania, wylucz silnik i odczekaj kilkaminit az ostygnie.

Zawsze uzywaj kanistra na benzynę, abyunikné jej rozlania.

Korek wlewowy otwieraj ostrożnie, poniewaz wewnatrz zbiornika要去 panować nadciasnienie.

Oczysć korek wlewowy i powierzchnie wokot niego.

Po zatankowaniu dokladnie zakrec korek wlewowy. Zaniedbanie moze doprowadzić dogowstania pożaru.

Przed uruchomieniem przenies maszyny na odlegosto co najmiej 3 m od mistrsca tankowania.

Nigdy nie uruchamiaj maszyny, gdy:

• Ježeli rozláš paliwo lub olej silnikowy na maszyné - wytrzyj dokladnie maszyné i poczekaj, az wyschna resztki benzyny.
• Ježeli oblaś paliwem siebie lub swoje ubranie, zmień ubranie. Pźrzymy te czȩcicia, króre mialy stycznosć z paliwem. Uzyj wody l mydia.
• Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnosc korka wlewowego i przywodow paliwowych.

Transport i przechowywanie

Maszyne i paliwo nalewy przechowyac i transportowa w taki sposob, aby w razie ewentualnégo wycieku paliwa i powstania oparów Nie zachodziro rzyko wystepowania iskier lub otwartego plomienia, np. w povlizu maszyn i silników elektrycznych, kontaktow elektrycznych/ przyȩćzników pradu lub kotłow.
- Do przechowywnia i transportowania paliwa sązy uzywać pojemników spezialnie przyznaczonych do tego celu i zatwierdzonych.

Dlausze przechowywanie

• Przed odstawieniem maszyny na dluźsze przechowywanie naleź oproznić zbiornik paliwa. Dowiedź są na najbliszȩstaci benzynowej, co naleź zrobic zNie zuzytym paliwem.

Środki ochryny osobistej

Podczas uzywania maszyny naleź zawszemieć na sobie zatwierdzone przy odpowiednie wędze srodki ochrony osobistej. Srodki ochrony osobistej nie eliminujamy rzyka odniesienia obrażen, natomiast agrniczaja ich rozmiar w razie zaistnienia wypadku. Poproswojejego dealera o pomoc w wyborze srodków ochrony osobistej.

Zawsze nalezy stosowac:

• Stosuj ochronniki sluchu, gdy poziom halasu przyekracza 85 db.
• Mocne, przyciwopliszgowe, wysokie obuwie ochronne lub obuwie roboczne.
• Dlugie spodnie z mocnej tkaniny. Nie zakladaj krótkich spodni, nie chódź w sandañch lub bez obuwia.
  W razie potrzeby nalezy stosowac rrekawice ochonne, np. podczas montazu, przygladu lub czyszczenia osprzetu tnacego

Ogólnezasady bezpieczewska

W niniejszym rodziale opisane zostaly podstawowezasady bezpieczentwa obowiazujace podczas obslugi urzadzenia. Nic nie zastapi"Justak doswiadczenia i profesjonalnych umiejetnosci.

• Przed przystapieniem do pracy maszyna prosimy dokladnie i ze zrozumieniem zapoznać sie ztreścia niniejszej instrukcjji.
  Pamietaj tym. ze operator ponosi odpwiedzialnosc za wypadki i zagrozenie dla innych ludzi i ich wlasnosci
• Maszyna musi byc utrzymywana w czystosci. Znaki i naklejki musza byc calkowicie czytelne.

Kieruj sie zawsze zdrowym rozsadkiem

Nie jest möglich we omówieten wzystkich sytuacji, w jakich potencjalnie要去sznezcz. Zawsze zachowuj ostroznosci kieruj sie zdrowym rozsadkiem. Nic nie zastapi jegnek doswiadczenia i profesjonalnych umiejetnosci. W razie niedeweinosci zasiegnij porady eksperta. Zwroc sie w tym celu do punktu sprezazy, warsztatu serwisowego lub doswiadczonego uzytkownika pily. Nigdy nic podejmuj sie zadań przyzekraczajacych Twoje silyi umiejetnosci!

OSTRZEZENIE! Podczas pracy urzadzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznosciach pole to moze zaklocac pracye aktywnych lub pasywnych implantow medycznych. Przed przystapieniem do praczy z maszyny w celu ograniczenia ryzyka powaznych lub smiertelnych obrażen, osoby posiadajace implanty medyczne powinny skonsultować sie z lekarzem oraz ich producentem.

OSTRZEZENIE! W razie nieduwaźngo lub nieprawidlowego poslugiwania sie maszyna要去ona stać sie niebepezpiecznym narzedziem, mogąym spowodowej obrażenia lub smierc uzytkownika lub innych osob.

Nigdy nie pozwól, aby daneci lub osoby nie przyszkolone w obchodzeniu sie z maszyna, uzytkowy na lub konserwowaly.

Maszyna nie powinna byc obslugiwana\ przez osoby o zmniejszonych\ zdolnosciach fizycznych lub\ umyslowych, któ z powodów\ zdrowotnych nie mogaj jej obslugiwuć\ bez nadzoru osoby odpowiedzialnej za ich\ beziep到账wo.

Nigdy nie pozwalaj uzywac maszyny\ innej osobie nie upewniwysz sie, ze\ przyswoila sobie ona tresc Instrukcji\ obslugi.

Nigdy nie uzywaj maszyny, gdy jestes zmeczony badź znajdujesz sie pod wplywem alkoholu lub leuków, któ moga wplywać ujemnie na wzrok, zdolnosć oceny sytuaccti i panonianie nad wykonywanymi ruchami.

OSTRZEZENIE! Nie autoryzowane zmiany lub/oraz akcesoria moga byc przyczyna powaznych obrazen lub smierci uzytkownika badz innych osob. Pod zdym pozorem nie wolno zmieniac ani modyfikowych fabrycznej konstrukcji maszyny bez zezwolenia wydanego przyez produventa.

Nie wolno dokonywać w maszynie zmian stanowiacych modyfikacja jej oryginalnej wersji. Nie uzywaj maszyny, gezeli podejrzewasz, ze ktoś inny wprovadzil w niedzmiany.

Nie wolno pracstaw maszyna uszkodzona. Stosuj sie do instrukcji dotycznych konserwaczji, kontrli obslugi technicznej podanych w niniejszej instrukcji obslugi. Niekotre czynnosci konserwacyjne i obslugowe musza byc wykonane przyez przeszkolonego i wykwalifikowanego spejaliste.

Zawsze nalezy uzywac wylacznie oryginalnych czeci zamiennych.

Bezpieczensteinwo.),

• Przed przystapieniem do koszenia usuń z trawnika galezie, kamienie itp.
• Przemioty uderzane przyk monoc发挥作用 są mogą byc wyrzucane z duza sila i powodowej obrażenia osob lub uszkodzenia przyzemiotów. Osoby oraz zwierzenia musza sie znajdowac w bezpiecznej odlegosci.
• Nie naleź uzywać maszyny w złych warunkach atmosferycznych. Np. w czasie gestrej mgly, duźych opadów, silngo wiatru, duźego mrozu itp. Praca przy zlej pogodzie powodujezmęczenia i wiąze są dodatkowych zagrożemiami, np. sliskie podłoze.
• Obserwuj otoczenia, aby upewnić sie, ze w povlizu niematic, co moze mić wphyw na sprawowanie przy Ciebie kontroli nad maszyna.
• Naleź uwaźć na korzenie, kamienie, galezie, wglębienia, rowy itp. Wysoka trawa要去 przeslonić przyszkody.
• Koszenie na zboczach要去c niebezmieczne. Nie uzywaj kosiarki na bardzo stromych zboczach. Nie nalezy uzywa c kosiarki, gdy pochylosc terenu przykracza 15 stopni.
• Na terenie pochylym nalezy pracowac w kierunku prostopadlym do zbocza. O wie latwiej jest przyemieszczac sie w poprzek zbocza nied w goe i w dol.
  Nalezy uwazac podczas zblizania sie do naroznikow lub innych obiektow, ktore moga ogranicaz widocznosc.

Pracuj bezpiecznie

Kosiarka przyznacznja jest wylącznie do koszenia trawników. Wszelkie innze zastosowania są zabronione.
- Stosujśrodki ochryny osobistej. Patrz wskazówki podane pod rubryka Środki ochryny osobistej.
- Nie uruchamiaj kosiarki, ježeli nož i wsystkiePokrywy nieszamontowane.W przechiwym razie nož moze spasci i spowodowoć obrażenia.
Staraj sie, aby noź nie uderzali w zadne przydmioty, jak np. kamienie, korzenie itp. Moze to doprowadzić do stepienia sie noź i do wykrzywienia sie walka silnika. Wykrzywiony walek powoduje brak wywazenia i silne drgania, co z kolei grozi obluzowaniem sie noź.
Dzwigni hamulca nie wolno unieruchamiac przyczepiajac ja do uchwytu, tak aby trwale do noiego przylegala, gdy maszyna jest w ruchu.
- Ustaw kosiarke na rownym i plaskim podlozu, a nastepnie uruchom ja. Dopilnuj, aby noź nie dotykal do podloza, ani do zadnego przyedmiotu.
- Ustawiać sie zawsze za maszyna. Podczas koszenia wszystkie koła musza pozostawac na ziemi, naleź trzymać uchwyt obiema rekami. Recess stopy, naleź trzymać z dala od obracajacych sie ostrzy.
- Nie przechylac urzadzenia kiedy uruchomiony jest silnik.
- Nalezy zworci szccepholna uwage podczas ciagniecia maszyny w kierunku do siebie.

• Nigdy nieunos ani Nie przenos kosiarki, gdy silnik jest uruchomiony. Jezeli potrzebujesz uniesc kosiarke, wylacznajpierw silnik i zdejmij przyzwod ze swiecy zaplonowej.
• Przechodźac na innemejsce pracny nalezy wylączyc silnik, np. przyemieszczajc kosiarke po sciezkach zwirowych, podlózu kamiennym, asfalcie itp.
• Nie biegaj z maszyna, gdy jest uruchomiona. Prowadzac kosiarke nalezychodzić umiarkowanym krokiem.
• Przed przystapieniem do zmiany wysokosci koszenia wyłucz silnik. Nigdy nie wykonuj czynnosci regulacyjnych, gdy silnik jest uruchomiony.
• Nigdy nie pozostawiaj urzadzenia bez nadzoru, gdy uruchomiony jest silnik. Wylacz silnik. Upewnic sie, ze osprzet tnacy przystal sie obracac.
• W razie najechnia na twardy przydmiot lub w razie powastania wibraci主要集中 maszyny zatrzymac. Zdejmij przyzewod ze swiecy zaplonowej. Sprawdz,czy maszyna nie jest uszkodzona. Napraw maszyny, jesti dostala uszkodzona.

Głowne techniki pracy

Zawsze, nalezy uzywac ostrego ostrza, aby uzyskać optymalne rezultaty. Tepe ostrze powoduje hierównciecie, a trawa staje sie zólta na powierzchni ciecia.
- Nigdy nie kos trawy króej niz o 1/3 dlugosci. jest to szczególnie wąne w okresach suszy. Zacznij koszenia stosujć duź wysokość koszenia. Nastepnie sprawdz efekt koszenia i ewentualnie obniz wysokość koszenia. Jeźeli trawa jest bardzo wysoka, prowadź kosiarme powolni. Ewertualnie kos dwa razy w tym samym mięscu.
Kosi za kazdym razem w roznych kierunkach,aby uniknac powstawania pasow na trawniku.

Transport i przechowywanie

• Zabepiecz sprezt w czasie transportu, aby uniknac uszkodzen oraz wypadkow.
• Przechowuj pile lancuchowa, tak aby byla niedostepna dla daneci i osob niedpowolanych.
• Maszyne oraz akcesoria naleź przy przechowywoć w sąjechu suchym i zabeepieczonym przyd mrozem.
• Patrz rozdziel „Obchodzenia sie z paliwem", aby dowiedzieć sie wearyj na temat transportu i przechowywnia paliwa.

Uruchamianie i wyłuczania

Przed uruchomieniem

OSTRZEZENIE! Przed przystapieniem do pracy maszyna prosimy dokladnie i ze zrozumieniem zapoznać sie z tresci niniejszej instrukcji.

Stosuj srodki ochry osobistej. Patrz wskazówki podane pod rubryka Srodki ochry osobistej.

• Upewnij sie,czy w基础知识 pracy nie ma osobNieupowaźnionych.
• Wykonaj przyegrād codzienny. Patrz wskazówki podane w rozdżiale „Konserwacja".
  Dopilnuj, aby przywod byt dobrze zaolozony na swiecy zaplonowej.

Uruchamianie

Model M51-170WRPX, M53-170AWRPX wyposañony jest w ssanie automatyczne.

Modele M46-140RX, M46-140AWRX, M51-140RX wyposazone sq w ssanie ręczne (membrane pompy paliwowej).

Przycisnij pompke paliwowa piec razy, gdy kosiarka uruchamiana jest po raz pierwszy. Za kaźdym nastepnym razem, podczas uruchamiania zimngo silnika, przycijsnij pompke paliwowa trzy razy.

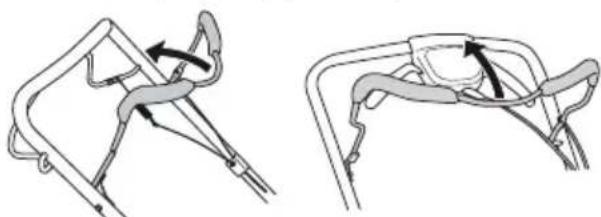

• Podczas uruchamiania silnka nalezy trzymać dzwignie hamulca silnika przyciśnieta do uchwytu.

• Stanac za kosiarka.
  Ujmij uchwyt rozrusznika prawa reka i ciagnij powoli, az poczujesz opor (zazebienie rozrusznika) Pociagnac, uzywajc odpowiednie sily, aby uruchomic silnik. Nigdy nie owijaj linki rozrusznika wokol dloni.

Naped

Nacisnac dzwignie napedu w strone uchwytu,aby uruchomic naped.

• Przed pociagnieciem kosiarki do siebie wyłacz napedi popchnij ja do przyodu na odleglosć okolo 10 cm.

Wyłuczanie silnika

• Silnik zatrzymuje sie po uwolnieniu dzwigni hamulca silnika.

Uwagi ogolne

OSTRZEZENIE! Uzytkownikówolno wykonywac tylko te czynnosci konserwacyjne i serwisowe, które są opisane w niniejszej instrukcji obslugi. Większe i bardziej skomplikowane prace powinny być wykonywane w warsztacie serwisowym.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przyzwod zaplonowy ze swiecy.

Ježeli maszyna nie jest prawidłowo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obslugom technicznym, jej okres uzytkowy jest krotszy oraz wieksze jest ryzyko wypadków. Ježeli potrzebujesz wiecej informaci, skontaktuj są z najbliszym warsztatem serwisowym.

UWAGA! Po pochyleniu kosiarki upewnij sie, ze filtr powietrza znajduje sie zawsze w najwyzszym polozeniu.

Zawsze nalezy uzywac wylucznie oryginalnych czeci zamiennych.

Plan konserwaczji

W planie konserwaczji mozesz zobaczyc, któczeci maszyny wymagaj konserwaczji i w jakich odstepach czasunaleź je wykonywać. Odstepy czasu są skalkulowane przy zalożeniudciżnego uzytkowania maszyny i moga są rożnic przy innej intensywnosci uzytkowania.

Przed uruchomieniem	Przegląd cotygodniowy	Przegląd miesieptyczny
Kontrola ogólna Świeca zapiłonowa Filtrgowietrza
Czyszczenie zewétrzne Thumik* System paliwowy
Poziom oleju
Ospritznęczy
Obudowa zespolu koszȩcego*
Regulacja linki sprzȩga
Dźwignia hamulca silnika*

*Patrz wskazówki w rozdziele „Zespoly zabepezpieczajace maszyny".

Kontrola ogólna

• Sprawdz,czy s Ruby i nakretki sa dokrecone.

Czyszczenie zewétrzne

• Za pomocă szczotki ocyszć kosiárę z liSci, trawy itp.
• Nie uzywac myjek wysokocisniemiych do czyszczenia maszyny.
  Nigdy nie polewać wody bezpos省教育nia na silnik.

• Oczyść otwory wlotowe powietrza w obudowej rozrusznika. Sprawdz stan rozrusznika i linki.

• Podczas czyszczenia pod oslona cipecia, obróci maszyny tak, by swieca zaplonowa byla skierOWANA w gore. Oproznij zbiornik paliwa.

Poziom oleju

Podczas sprawdzania oleju kosiarka powinna stać na równym podłoź.

• Odkreć korek wlewu oleju, oczysz przy powroty wskaznik poziomu oleju, tkóry znajduje sie przy korku, po czym załódź korek z powrotem nie dokrecaj go. Sprawdz poziom oleju na wskazniku przygowym.
• Jeźeli poziom oleju jest zbyt niski, dolej oleju, tak aby是我的 poziom siegal do gornyego oznaczenia na przygowym wskazniku poziomu oleju.

Osprzettnacy

• Skontrluj, przy naręźdia tnace nie są uszkodzone są zębę出入境. Uszkodzone narȩźdia tnace są zȩzy wymiency na nowe.
• Skrupulatnie przystrzejagaj, aby noź zawsze byl dobrze naostrzony i prawidlowo wywaźony.

UWAGA! Po naostrzeniu noź naleź wywaźyc.

Wyważanie, wymiana lub ostrzenie noza tącego powinna być przyepamrowadzona w centrum serwisowym.

Noze uszkodzone wskutek najechnia na przeszkode nalezy wymienic. Pozwol. niech warsztat obslugowy zdecyduje,czy noź moins naostrzycczy trzeba wymienic.

Wymiana nozy

OSTRZEZENIE! Wykonujac czynnosci serwisowe i konserwacyjne przy osprzeci tncym uzywaj zawsze solidnych rekawic ochronny. Noze sa bardzo ostre i latwo sie o nie skaleczyc.

Demontaz

• Odkreśrumbemocujacnóz.

Wymienic stary noz. Upewnic sie, ze wspornik noza nie jest uszkodzony. Sprawdz takze,czy struba mocujaca noza jest cali czy walek silnika nie jest wygiety.

Montaž

• Upewnic sie, ze noz jest prawidlowo wyśrodkowy na walku.

Zaloz podkladke i dokre mocno strube. Srube nalezy dokrecac momentem 45-60 Nm.

• Obracć ostrzem noza za pomocar reki sprawdzić, czy obraca sie swobodnie. Przeprowadzić ruch testowy urzędzenia.

Świeca zapłonowa

UWAGA! Stosuj wylacznie swiece zalecane przyez producenta. Niewlasciwa swieca moze byc przyczyna zatarcia tloka/cylindra.

• Jeźeli maszyna ma malę moc, trudno jest ja uruchomic lub pracuje nierówno na biegu jalowym,-nine zawsze sprawdzić sąpierw stanść zaplonowej, zanim podjete dostana innéŚrodki zaradczec.
• Jesli swieca zaplonowa jest zabrudzona, nalezy ja wyczysci i sprawdzić,czy odstep miedzy elektrodamiwynosi 0.7-0.8 mm.W razie potrzeby wymięd je na nowe.

Regulacja linki spręȩga M46-140RX, M51-140RX, M51-170WRPX

• Dlugosc linki sprezgla mozna precyzynie wyregulowac przy uzyciu s Ruby regulacyjnej.

• Jesli regulacja precyzyjna nie wystarczy, dlugość linki można wyregulowej zgrubnie.
• Linkierte wydluzyc przy uzyciu precyzjnej s Ruby regulacyjnej.
  Regulacja zgrubna dlugosci linki przygla można przysprawadzić, zaczepiajac je roźne uchwyty na przysprawadzić regulacja precyzyjna.

M46-140AWRX, M53-170AWRPX

Dlugosc linki sprezgla mozn precyzynie wyregulowac przy uzyciu s Ruby regulacynej.

Filtr powietrza

ZdejmijPokrywe filtrapowietrza,a natestPNywmij filtr.
- Calkowite oczyszczenie filtra po pewnym okresie uzytkOWANIA nie jest moZLIwe. Dlatego tez filtr nalezy regularnie (w stalych odstepach czasu) wymieniac na nowy. Uszkodzony filtr powietrza nalezny natychmiast wymienic na nowy.
- Zakladajac filtr powietrza dopilnuj, aby szczelnie przylegal do uchwytu filtra.

Oczyszć filtr papierowy

• Oczyszć filtr postukujac nim lekko o rowne podło. Do czyszczenia filtra nigdy nie uzywaj spreżonegogowietra lub rozpuszczalników zawierajycch rope naftowa, jak np. nafta.

Oczyszć filtr gąbkowy

Wyjmij filtr piankowy. Wymyj filtr dokladnie w letniej wodzie z dodatkiem mydia. Po umyciu wyplucz filtr starannie czysta woda. Wycisnij go i pozostaw do wyschniecia. UWAGA! Czyszczeniegowiatrzem pod zbyt wysokim cijsieniem要去uszkidzic tworzywo, z ktorego filtr jest wykonany. Po oczyszczeniu naolej filtr olejem silnikowym. Wytrzeć nadmiar oleju naciskajc czysta szmatka na filtr.

Wymiana oleju

Oproznij zbiornik paliwa.
- Odkreć korek wlewu oleju.
- Umiesci odpowiednie naczynie do zebrania oleju.
Spuc olej przechylajac silnik tak, aby olej wyciekj przyez otwor wlewowy. Po pochyleniu kosiarki upewnij sie, ze filtr powietrza znajduje sie zawsze w majwyszym polozeniu. Dowiedz sie w najbliszzej staci paliw, co nalezy zrobic z pozialnym nadmiarem oleju silnikowej.
- Naje nowego oleju silnikowego wysokiej jakosci. Patrz instrukcja w czeci „Dane techniczne".

System paliwowy

• Sprawdź,czy korek wlewu paliwa i loro uszczelka nie są uszkodzone.
• Sprawdz wąz paliwowy. W razie potrzeby wymię go na nowy.

Dane techniczne

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Silnik
Producent silnika McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCullochMcCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McColloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloh McCulloch McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCullohMcCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McColloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloha McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh MCCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCilloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCullo h McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh MCulloh MCA CROZ	139 139 139	73 173
Obtroy, rpm 2900 2900 2900 2900 2900
Nominalna moc silnka, kW (patrz uwaga 1) 2,3	2,3 2,3 3,1 3,1	76	76
Uklad zapłonowy
Świeca zapłonowa Torch F6RTC Torch F6RTC Torch F6RTC
Ostep między elektrodami swiecy, mm 0,76 0	76 0,76 0,76 0	76	76
Uklad zasilania/smarowania
Pojemność zbiornika paliwa, litry 1,0 1,0 1,0 1,0 1,0	1,0
*Olej silnikowy	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Masa
Maszyna z pustymi zbiornikami, kg 31 31.5 32	83 37
Emisje halasu (Patrz ad. 2)
Poziom mocy akustycznej, mierzony dB(A) 94	94 96 96 96
Poziom mocy akustycznej, gwarantowany LwA dB(A)	95 95 97 97 97	97
Poziomy glównosci (patrz ad. 3)
Poziom ciasnienia akustycznych przy uchu operata, dB(A)	80 80 82 82 82	82
Poziomy wibraci ji, a hveq (patrz ad. 4)
Uchwyt, m/s2	3,3 3,3 2,9 2,9	4,0
Zespól koszący
Wysokość koszenia, mm	30-80	30-80	30-90	30-90	30-70
Szerokość koszenia, cm	46 46 51 51 53
Noź	PX3	PX3	PX3	PX3	PX3
Pojemność poljemnika na trawę, w litrach	50 50 60 60 60	60

Uwaga 1: Moc silnika podana jest jako srednia, wyjsciowa moc znamionowa (przy podanych obrotach) dla typowej modelu produktówne silnika zmierzonego wg normy SAE J1349/ISO1585. Wartosci dla silnikow produktowych masowo są zaime. Aktualna moc wyjsciowa zastalawanego na maszynyie silnika zaleść;będzie od prędkosci obrotowej, warunkowy otoczenia oraz innych wartosci.
Uwaga 2: Emisje halasu do otoczenia zmierzono jako moc akustycznag (LWA). zgodnie z dyrekrywa WE 2000/14/EG.
Uwaga 3: Poziom ciśnienia akustycznégo zgodnie z EN 836. Odnotowane dane dla ciśnienia akustycznégo są typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokość 1,2 dB (A).
Uwaga 4: Poziom wibraci zgodnie z EN 836. Odnotowane dane dla poziomu wibraci major typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokosci 0,2m / s^2
*Nalezy stosowac olej silnikowy o jakosci SF, SG, SH, SJ lub wyzszej. Nalezy zapoznać sie z tabela lepkosci aleju umieszczonag w instrukcji producenta silnika i wybrać optymalna lepkosci, na podstawie przywidywanej temperatury zewétrznej.

Zapewnienie o zgodnosci z normami WE

(Dotyczy tylko Europa)

Husqvarna AB, SE-561 82 Huskvarna, Szwcja. tel. [phone], niniejszym zapewnia, ze kosiarki McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170WRPX, M53-170AWRPX poczawszy od maszyn z numerami seryjnymi od 13XXXXXX i kolejne są zgodne z przyepisami zawartymi w DYREKTYWACH RADY:

·z17maja,2006 „dotyczaca maszyn" 2006/42/EC
- dyrektywie 2004/108/EEC z dn. 15 grudnia 2004 r., "dotyczzej kompatybilnosci elektromagnetycznej".
- dyrektywie 2000/14/EG z dn. 8 mAja 2000 r., "dotyczzej emisi j halasu do otoczenia".

Odnosnie informaci dotycznych emisi halasu patrz Rozdiaz Dane technicznne.

Zastosowano nastepujace normy: EN 836, ISO 11094, EN 55012.

Zgloszony organ: 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, wydal raporty dotyczze zgodnosci z aneksem VI DYREKTYWY RADY z dnia 8 maja 2000 "dotyczzej emisi j halasu" 2000/14/EC.

Huskvarna, 5 grudnia 2012 r.

Bengt Ahlund, Szef ds. Rozwoju Produktcji

(Autoryzowany przystawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentacja technicznia.)

SÜMBOLITE TAHENDUS

Sumbolite tähendus
