BRUGSANVISNING M46140RX MCCULLOCH

Denna produit überensstämmer med gällande EG-direktiv.

ADVARSEL! Maskinen kan ved forkert eller skodeslos brug vare et farligt redskab, som kan medfore alvorlige skader eller dodsfald for brugeren eller andre.

Laes brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Sorg for, at ingen uvedkommen opholder sig inden for arbejdsomradet.

Undgà utilsigtet start ved at fjerne taendkablet fra taendroret.

Pas pa udslnynge genstande og rikochettering.

Pas pa den roterende kniv. Pas pa hender og foder.

Adversel: Roterende dele. Hold hender og foder pa sikker afstand.

Dette produit er i overensstemmelse med gaelende CE-direktiv.

Stojemissioner til omgivelsene i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Brug aldrig maskinen indendors
eller i lokaler Eden ventilation.
Udstodningsgasserne
indeholder kulite, som er en
lugtfri, giftig og livsfarlig gas.

Eksplosionsfare

Tank aldrig med motoren i gang.

Meget varm overflade.

Forklaring til advertselniveauauer

Advarslerne er inddelt i tre niveauer.

ADVARSEL!

ADVARSEL! Bruges, hvis operatoren udsætter sig for risiko for alvorlig personskade eller ødsfald, og der er stor risiko for skader på omgivelsene ved tilssidesættelse af instruktionerne i manualen.

VIGTIGT!

VIGTIGT! Bruges, hvis operatoren udsætter sig for risiko for personskade, aller der er risiko for skader pa omgivelseerne ved tilssidesættelse af instruktionerne i manualen.

BEMAERK!

BEMÄRK! Bruges, hvis der er risiko for skader pa materialer erer maskinen ved tilssedeseltse af instruktionerne i manualen.

PRÉSENTATION

Indhold Til vore kunder!

SYMBOLFORKLARING

Symbolforklaring 28

Forklaring til adverselsniveauuer 28

PRAESENTATION

Indhold 29

Tilvorekunder! 29

HVAD ER HVAD?

Hvad er hvad pa plaeneklipperen? 30

MASKINENS SIKKERHEDSDUDSTYR

Generelt 31

SAMLING OG JUSTERINGER

Generelt 32

Handtag 32

Klippehoge 32

Opsamler 32

BioClip(r)-indsats 32

Pafyldning af olie 32

BRANDSTOFHANDTERING

Generelt 33

Drivmadel 33

Tankning 33

Personlgt beskyttelseesudstyr 34

Generelle sikkerhedsinstruktioner 34

Grundlaeggende arbejdsteknik 35

Generelt eftersyn 37

Taendr. 38

Indstilling af koblingswire 38

Lufffilter 38

Olieskift 38

Brændstofsystem 38

TEKNISKE DATA

Tekniske data 39

EF-overensstemmelseserklaering 40

Tak, fordu har valgt et produit fra McCulloch. Du er dermed breve en del af en historie, der tog sin begyndelse, da McCulloch Corporation begynde at producere motorer under anden verdenskrig. I 1949, da McCulloch introducerede sin forste lette motorsav til enmandsbetjening, skulle skovbruget aldrig blive det samme igen.

Udvalget af innovative motorsave udviklede sig op igennem artierne, og omsætningen tog til i omfang, frst med fly- og kartmotorer i 1950'erne og siden med minimotorsave i 1960'erne. Senere, i 1970'erne og 80'erne, kom trimmere og lovblæsere/-sugere med i sortimentet.

I dag fortsetter McCulloch som en del af Husqvarnakoncemen sin tradition for stærke motorer, tekniske innovationer og stærke designs, som har varet vores varemærker i mere end et halvt arhundre. Reduktion af brandstoffforbruget, emissioner og stojniveauer har hjoeste prioritet hos os, hvilket onsgaelder forbedring af sikkerheden og brugervenlighen.

Vi haber, at du vil blive tilfreds med dit McCulloch-produkt, da det er udviklet til at vare din ledsager i lang tid fremover. Hvis du ffolgerijke brugervejlednings anbefalinger vedr. anvendelse, service og vedligeholdelse, kan du forrente, at produktet nár den anforte levetid. Hvis du fär brug for professionel assistance til reparation aller service, bedes du benyitte servicesogeren na www.mcculloch.com.

McCulloch forsøger hele tiden at videreudvikle sine** produkter og forbeholder sig derfor ret tilændringer af bl.a. form og udseende.uden forudgående varsel.

Denne vegledning kan ogsa downloads pa www.mcculloch.com.

HVADER HVAD?

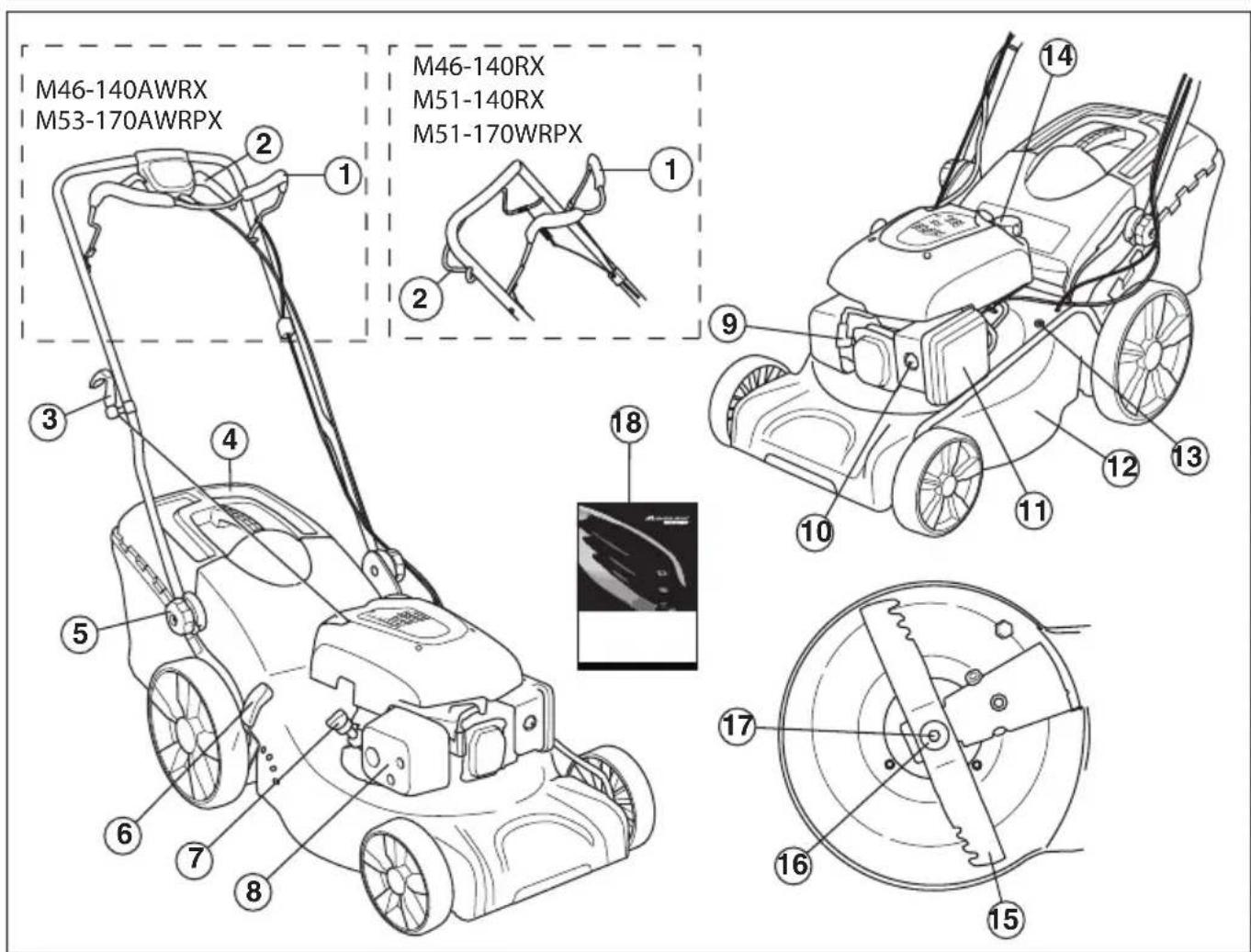

Hvad er hvad pa plaeneklipperen?

1 Motorbremsebojle
2 Fremdriftsstang
3 Starthandtag
4 Opsamler
5 Styr, styrets hojde
6 Klippehøjdeindstilling
7 Oliepind/oliepafyldning
8 Lyddaemper
9 Taendrør

10 Spaedemembran M46-140RX, M46-140AWRX, M51-140RX
11 Luftfilter
12 Klippeskjold
13 Vandtilstutning
14 Pafyldning af braendstof
15 Kniv
16 Fjederskive
17 Kniv bolt
18 Brugsanvisining

MASKINENS SIKKERHEDSUDSTYR

Generelt

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken Funktion de har, somt hvordan kontrol og vedligeholdse skal udfores for at sikre, at de fungerer.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Klarer maskinen ikke kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Undga utilisigtet start ved at fjerne tendkablet fra tendroret.

Klippeskjold

Kontrol af klippeskjold

Kontrol af motorbremsehandtaget

Giv fuld gas, og slip derefter bredsebojlen.
Motorbremsen skal altid vare justeret, sa motoren standser inden for 3 sekunder.

Lyddaemper

ADVARSEL! Brug aldrig en maskine\ eden lyddæmper eller med en defekt\ lyddæmper. En defekt lyddæmper kan\ forøge lydniveauet og brandrisikoen\ markant. Hav altid brandslukningsudstyr\ inden for rækkevidde.

Lyddæmperen bliver meget varm bade under og after brug. Dette gælder ochsøved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved handtering i nærheden af brandfarlige emner og/eller gasser.

Lyddaemperen er konstrueret med henblick pa at give et sa lav lydniveau som muligt samt lede motorens udstodningsgasser væk fra brugeren.

Kontrol af lyddaemper

• Kontroller jævnligt, at lyddæmperen er hel, og at den sidder godt fast.

Generelt

VIGTIG! Undgå utilsigtet start ved at fjerne tændkablet fra tændroret.

Handtag

Montering

Tophandtag

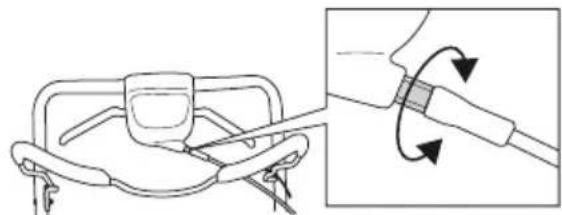

Placer styregrebets rorkonstruktion modsat styret snderste del. Tilspaend skruehandtagene korrekt.

Indstillinger

Styretshojde

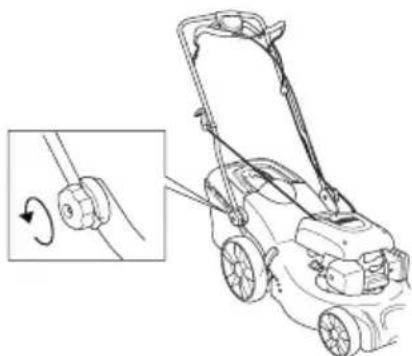

• Løsn de nederste skruehändtag.

• Juster hojden. Tilspaend skruehandtagene korrekt.

Klippehøjde

BEMAERK! Indstil违法犯罪 for lavt, da der sa er risiko for, at knivene gär i jorden ved ujaevnheder.

Flyt handtaget bagud for at opnà større klippehøjde og fremad for at opnà lavere klippehøjde.

Opsamler

• Saet bunden af opsamleren i udkastabningen.

BioClip(r)-indsats

• Haev afskaermningen til udkastet for at montere / afmontere proppen til bioklipperen.

Saat fjederen fast i rammen.

Pafyldning af olie

• Olietanken er tom ved leveringen. Pafyd langsmont olie. Se anvisningerne i afsnittet Vedligeholdelse. Motorolien skal skiftes forste gang after 5 timers drift.

BRÄENDSTOFHÄNDTERING

Generelt

ADVARSEL! At kore en motor i et lukket eller dareligt uduftet rum kan medfore donden som folge af kvaelning eller kuliteforgiftning.

Brændstof og brandstofslanger er meget brandfarlige og kan give alvorlige skader ved indanding og hudeksponering. Vær derfor forsigtig ved handtering af brandstof, og sorg for god luftventilation ved brandstofhandtering.

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendors eller iærheden af brandfarligt materiale!

Ryg ikke, og anbring aldrig varme genstande i nærheden af brandstoffet.

Drivmiddel

BEMAERK! Maskinen er udstyret med en fireaktsmotor. Sorg for, at der er tilstraekeligt med olie i olietanken.

Benzin

• Brug blyfri aller blyholdig kvalitetsbenzin.
• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå sakaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
  Hvor det er muligt at fã miljotilpasset benzin, sakaldt alkylatbenzin, skal denen anvendes.

Motorolie

BEMERK! Kontroller olieniveauet, for plæneklippenen startes. Et for lav't olieniveau kan forårsage alvorlige motorskader. Se anvisningerne under afsnittet "Vedligeholdelse".

• Motorolien skal skiftes forste gang after 5 timers drift. Den anbefalede olietype fremgår af de tekniske data. Brug aldrig olie, der er beregnet til totaktsmotorer.

Tankning

ADVARSEL! Stands motoren, og lad den afkole nogle minutter for tankning.

Benyt altid en brandstofbeholder for at undgå spild.

Abn tankdakslet langsomt ved brandnostofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spænd tankdakslet omhyggeligt after tankning. Forsommelighed medforer brandfare.

Flyt maskinen mindst 3 m vaek fra tankningsstedet, inden du starter.

Start aldrig maskinen:

Hvis du har spildt brændstof aller motorolie pa maskinen. After al spildt væske, og lad benzinresterne fordampe.
Hvis du har spildt brændstof pà dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoff. Brug vand og sæbe.
Hvis maskinen lækker brændstof. Kontrolere regelmaessigt for lækage fra tankdæksel og brændstofslanger.

Opbevar og transporter maskinen og brændstoffet, sa eventuel lækage og dampe ikke risikerer atkommen i kontakt med gnister ullenild,f.eks.fra elmaskiner,elmotorer,elkontakter/afbrydereller oliefyr.
- Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

Langtidsopbevaring

• Ved længere tids opbevaring af maskinen skal brændstoftanken tommas. Spørg på den nærmestre benzinstation, hvor du kankommen af med overskydende brændstof.

Personligt beskyttelsesusdstyr

Vedenhver anvendelse af maskinen skal der bruges godkendt personligt beskytttesesudstyr. Det personlige beskytttesesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Brug altid:

• Benyt horevaern, hvis stojniveauet overstiger 85 dB.
• Skridsikre og stabile støvler eller sko.
  Kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.
• Handsker skal anvendes, nár det behoves, f.eks. ved montering, inspektion aller rengöring af skareudstyret.

Generelle sikkerhedsinstruktioner

Dette afsnit behandler grundlaeggende sikkerhedsregler for arbejde med maskinen. Den givne information kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og practisk erfaring.

• Laes brugsanvisingen omhyggeligt igennem og forsta indholdet,inden du bruger maskinen.
  Vær opmaerkoms pa, at foreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsettes for.
• Maskinen skal holdes ren. Skilte og mærkater skal vare fuldstændigt læsbare.

Brug altid din sunde fornuft

Det er umuligt at dække alle taenkelige situationer, du kankommen ud for. Vær altid forsigtig og brug din sunde fornuft. Nár du kommer ud for en situation, som du er usikker pa, skal du sporge en ekspert til rads. Henvend dig til en forhandler, til dit serviceværksted ell er til en, der har erfaring med brugen af maskinen. Undgå at udføre opgaver, som du ikke føler dig tilstrækelig t kvalificeret til!

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfaelde pavarke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller ddobringende skader anbefaler vi, at personer med medicinske implantater kontakter deres lage og producenten af det medicinske implantat, for de tager maskinen i brug.

ADVARSEL! Maskinen kan ved forskert eller skodesløs brug vare et farligt redskab, som kan medfore alvorlige skader eller dodsfald for brugeren ull andre.

Lad aldrig boern ellr personer, som nikker instrueret i handtering af maskinen,bruge ell er vedligeholde den.

Maskinen bor ikke benytttes af personer med nedsat fysisk eller mental formæen aller af personer, som af helbredsrelaterede ársager ikke er i stand til at betjene maskinen, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed.

Lad aldrig andre bruge maskinen,.uden at du har sikret dig, at vedkommene har forstaet indholdet i brugsanvisingen.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pávirke dit syn, dit overblick eller din kropskontrol.

ADVARSEL! Ikke- autoriseredeændringer og/eller ikke autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren aller andre. Maskinens oprindelige udformning ma unter ingen omstændighederændres,uden producentens samtykke.

Foretag aldrig ændringer på maskinen, sö den ikke længere svarer til originaludforelsen, og undlad at bruge maskinen, hvis den ser ud til at ∀re blevet ændret af andere.

Brug aldrig en maskine, som er behaftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger mA kun udfores af erfarne og kvalificerede specialister.

Brug altid originaltilbehør.

Sikkerhed i arbejdsområdet

• Inden du begynder at slå grees, skal grene, kviste, sten osv. fjernes fra græsplænen.
• Genstande, somkommen i kontakt med skareudstyret, kan blive kastet ud og forarsage skader pa personer erler andre genstande. Hold personer og dyr pa sikker afstand.
• Undgå anvendelse i dãrligt vejr. F.eks. i tæt tåge, kraftig regn,Hard vind og kraftig kulde osv. At arbejde i dãrligt vejr er trættende og kan skabe farlige situationer, f.eks. glat underlag.
• lagttag ompigelsenerne for at sikre, at der icke er noget, der kan komme til at pavirke din kontrol over maskinen.
• Pas pa rodder, sten, kviste, huller, grofter osv. Hojt graes kan skjule forhindringer.
• Græsslåning på skråninger kan nære farligt. Anvend ikke plæneklipperen på meget stejle skråninger. Plæneklipperen br对不起 anvendes på hældninger over 15 grader.
• Ved skränende terræn bør gåstrækningen lægges vinkelret på skräningen. Det er meget lettere at gå pa tværs af en skräning end op og ned.
  Vær forsigtig, nár du naermer dig uoverskuelige hjørner og genstande, der kan blokere for udsynet.

Arbejdssikkerhed

• En plaeneklipper er udelukkende konstrueret til graessläning. Al,anden anvendelse er forbudt.
• Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".
• Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage persorskader.
• Undgå, at kniven slår imod fremmedlegemer som sten, rodder eller lignende Dette kan medføre, at kniven bliver slov, og at motorakslen bliver bojet. En bojet aktel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.
  Bremsebojlen ma aldrig vare permanent fastgjort til handtaget, nar maskinen er i gang.
• Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kankommen i kontakt med jorden eller eventuelle genstande.
• Placer dig altid bag maskinen. Lad alle hjulene blive på jorden, og hold begge hænder på händtaget under slaarbejdet. Hold hænder og fddder på sikker afstand af de roterende klinger.

• Tip/DD, mens motoren er i gang.
  Vær saerlig opmaerksom, nár du trækker maskinen mod dig under arbejdet.

• Løft eller bær aldrig rundt med plæneklipperen, nag motoren er startet. Hvis du bliver质地 til at løfte plæneklipperen, skal du Forst standse motoren og fjerne taendkablet fra taendrøret.

• Motoren skal blokeres ved transport over et omrade, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.
• Lob aldrig med maskinen, när den er i gang. Man skal altid gä med plaeneklipperen.
• Afbryd motoren, inden klippehøjdenændres. Foretag aldrig justeringer, mens motoren korer.
  Lad aldrig maskinen vare eden opsyn, nar motoren er i gang. Sluk motoren. Sorg for, at skareudstyret star helt stille.
• Hvis et fremmedlegeme rammes, aller der opstär vibrationer, skal du standse maskinen. Fjern tændrørskabet fra tændrøret. Kontroller, at maskinen ikke er beskadiget. Reparer eventuelle skader.

Grundlæggende arbejdsteknik

• Slå altid med en skarp klinge for at sikre optimale resultater. En slov klinge giver et uensartet klipperesultat, og græsset bliver gult i snitfladen.
• Klip aldrig mere end 1/3 af græssets langde. Dette gælder især i tøre perioder. Klip forst med stor klippehøjde. Kontroller derefter resultatet, og gæned til den passende højde Hvis græsset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.
• Klip i forskellige retninger haver gang for at undgå striber i græsplænen.

• Fastgor udstyret under transport for at undgå transportskader og -ulykker.
  Opbevar udstyret i et aflaseligt omrade, sa den ikke er tilgængelig for børn og uvedkommende.
  Opbevar maskinen og det tilhorende udstyr pa et tort og frostsikkert sted.
• Transport og opbevaring af brændstof er beskrevet i afsnittet "Handtering af brændstof".

BETJENING

Start og stop

Før start

ADVARSEL! Læs brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Brug personligt beskyttelsessudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsessudstyr".

Sorg for, at ingen uvedkommende opholder sig inden for arbejdsomraret.
Gennemfor daglig vedligeholdelse. Se anvisningerne under afsnittet "Vedligeholdelse".
Sorg for, at taendkablet sidder ordentigt pa taendroret.

Start

Model M51-170WRPX, M53-170AWRPX er udstyret med automatisk choker.

Modellerne M46-140RX, M46-140AWRX, M51-140RX er udstyret med manuel choker (spaedemembran).

Tryk fem gange pa benzinpumpen, nár du starter plæneklipperen forste gang. Derefter skal man ved start af kold motor trykke tre gange pa benzinpumpen.

• Motorbremsebojlen skal holds imod handtaget, nar motoren startes.

• Placer dig bag maskinen.
• Tag fat i starthandtaget, traek langsomt startsnoren ud med hóre hánd indtil modstand (starthagerne griber fat). Træk kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om händen.

Drev

Tryk fremdriftsstangen ind imod styret for at starte dewet.

• Inden du trækker maskinen mod dig, skal du deaktivere motoren og skubbe maskinen ca. 10 cm fremad.

Stop

• Motoren standses ved at slippe motorbremsebojlen.

Generelt

ADVARSEL! Brugeren ma kun udfrole den form for vedligeholdelses- og servicearbejde, der beskrives i donne brugsanvising. Mere omfattende arbejde skal udfores af et servicevarksted.

Undgäutilsigtetstartvedatfjernen taendkabletfra tandrøret.

Maskinens levetid kan forkortes, og risikoen for ulykker kan oges, hvis maskinen ikke vedligeholds korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

BEMÄRK! Hvis du visper maskinen, skal du altid sorge for, at luftfilteret er placeret sa højt som muligt.

• Brug altid originaltilbehør.

Vedligeholdelsesskema

I vedlidgeholdelsesskemaet kan du se, hvilke dele af din maskine der skal vedlidgeholds, og med hvilke intervaller det skal finde sted. Intervallerne er fastlagt med udgangspunkt i daglig anvendelse af maskinen og kan variere i henhold til brugsmonsteret.

Før start	Ugentligt eftersyn	Månedligt eftersyn
Generelt eftersyn Tændrør Luftfilter
Udvendig rengøring Lyddæmpper*		Brændstofsystem
Olieniveau
Skæreudstyr
Klippeskjold*
Indstilling af koblingswire
Motorbremsebojle*

*Se anvisingerne under afsnittet "Maskinens sikkerhedsudstyr".

Generelt eftersyn

• Kontroller, at skruer og møtrikker er spændte.

Udvendig rengoring

Borst plaeneklipperen ren for lov, graes og lignende.
- Brug/DDHJHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHjHJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ HJ
- Sprøjt aldrig vand direkte på motoren.
- Rens startaggregaternes luftindtag. Kontroller startaggregaterne og startsnoren.

• Ved rengoring under klippeskjoldet skal maskinen vendes, sa tændrøret vender opad. Benzintanken tommas.

Olieniveau

Nár du kontrollerer olieniveauet, skal plæneklipperen sta pa et plant underlag.

• Skru oliedekslet af, rengør malepinden, som sidder pa dekslet, og sæt dekslet tilbage ut at skrue det fast. Kontroler olieniveaulet pa malepinden.
  Hvis olieniveauet er lavt, skal du afterfylde med motorolie op til det overste niveau pa oliepinden.

Skaereudstyr

• Kontroller skareudstyret med hensyn til skader og revnedannelse. Et beskadiget skareudstyr skal altid udskiftes.
• Sorg for, at kniven altid er velslebet og korrekt afbalanceret.

BEMAERK! After silibning af knivene bo r disse afbalanceres. Afbalancering, udskiftning eller silibning af rotorbladene skal udfores af et servicevarksted.

Ved paksel af forhindringer, som forarsager havari, bor beskadigede knife udskiftes. Lad servicevarkstedet bedomme, om kniven kan slibes eller skal udskiftes.

Udskifting af klingerne

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skareudstyret. Knivene er meget skarpe og kan let give anledning til skareskader.

Demontering

• Skru bolten af, som holder kniven.

Fjern den gamle klinge. Kontroller, at klingebeslaget er ubeskadiget. Kontroller ogsa, at knivbolten er hel, og at motorakslen ikke er bojet.

Montering

Sorg for, at kniven centreres korrekt pakaakslen.

• Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.

• Træk klingen rundt pr. handkraft, og kontroller, at den roterer frit. Provekor maskinen.

Tendrør

BEMERK! Brug altid anbefalet taendrorstype! Forkert taendor kan odelagge stempel/cylinder.

Hvis maskinens effekt er lav, hvis den er vanskelig at starte, eller hvis tomgangsskruen er ujævn: Kontroller altid forst tændrøret, for du foretager yderligere afhjaelpning.
Hvis taendroret er tilstopet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,7-0,8 mm. Udskift om nodvendigt.

Indstilling af koblingswire

M46-140RX, M51-140RX, M51-170WRPX

• Finjuster kablet vha. justeringssskruen.

• Hvis finjustering af koblingskabet ikke er tilstrækkeligt, skal du i stedet foretage en kraftigere justering af kabet.
• Forlaeng kablet vha. skruen til finjustering.
• Udfor kraftig justering af koblingsktablet ved at fastgore det til de forskellige beslag pa koblingsstangen. Finjuster derefter ktablet.

M46-140AWRX, M53-170AWRPX

Finjuster kablet vha. justeringsskruen.

Luftfilter

• Afmonter luftfilterdaekslet, og fjern filteret.
• Et lange brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmaessigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.
• Sorg for, at luftfrittret slutter welt tael filterholderen, nardu monterer det.

Rengør papirfilteret.

Rengor filtret ved at sla det imod et plant underlag. Brug aldrig oplosningsmidler med petroleum elltrykluft til at rense filtrt.

Rengoring af skumplastfilter

Fjern skumplastfilteret. Vask filteret omhyggeligt i lunkent sæbevand. Skyl filteret grundigt i rent vand after rengøringen. Pres vendet ud, og lad filteret torre. Bemærk! Trykluft med for hoyt tryk kan skade skumplasten. After rengøring skal filret æedes i motorolie. Aftør overskydende olie ved at trykke en ren klud imod filteret.

Olieskift

Tom benzintanken.
- Skru oliepäfyldningslaget af.
Anbring en egnet beholder til opsamling af olien.
- Aftap olien ved at hælde motoren, sa olien løber ud gennem pafyldningsrøret. Hvis du visper maskinen, skal du altid sorge for, at luftfilteret er placeret sa hjot som muligt. Forhør dig pa den naermeste benzintank om, hvør du kankommen af med den overskydende motorolie.
- Pafyld ny motorolie af god kvalitet. Se anvisningerne under afsnittet "Tekniske data".

Brændstofsystem

• Kontroller, at tankdakslet og tætningen er intakt.
• Kontroller brændstofslangen.

Tekniske data

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Motor
Motorproducent McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCullochMcCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McColloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloh	139 139 139	173 173
Omdrejningstal, rpm 2900 2900 2900 2900	2900
Nominal motoreffekt, kW (se anom. 1) 2,3 2,3	2,3 3,1 3,1
Tændingssystem
Tændrør	TorchF6RTC	TorchF6RTC	TorchF6RTC	TorchDK7RTC	TorchDK7RTC
Elektrodeafstand, mm 0,76 0,76 0,76 0,76 0,76 0,76	76
Brændstof-/smøresystem
Volumen benzintank, liter 1,0 1,0 1,0 1,0 1,0	37
*Motorolie	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30
Vægt
Maskine med tomme tanke, kg 31 31,5 32 33	80	80	82	82	82
Støjemissioner (se anom. 2)
Lydeffektniveau, mål't dB(A) 94 94 96 96 96	95 95 97 97 97
Lydeffektniveau, garanteret LWA dB(A)	95 95 97 97 97
Lydniveauer (se anom. 3)
Lydtryknifeau ved brugerens øre, dB(A)	3,3 3,3 2,9 2,9 4,0
Vibrationsniveauuer, a hveq (se anom. 4)
Håndtag, m/s2	3,3 3,3 2,9 2,9 4,0
Klippesystem
Klippehøjde, mm	30-80	30-80	30-90	30-90	30-70
Klippebredde, cm	46 46 51 51 53
Kniv	PX3	PX3	PX3	PX3	PX3
Opsamlerkapacitet, liter	50 50 60 60				60

Anm. 1: Motorens effektangivelse er den gennemsnitige nettoeffekt (ved det anforte omdrejningstal) for en typisk Produktionsmodel af motoren malt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra deutsche vardi. Den faktiske effekt på motoren, som moneres i den færlige maskine, vil afhange af driftshastigheden, miljohensyn og andere vardier.
Anm. 2: Emission af stoj til omgivelserne malt som lydefeft (Lw) i henhold til Radets direktiv 2000/14/EF.
Anm. 3: Lydtryksniveau iht. EN 836. Rapporterede data for lydtryksniveau har en typisk statistisk spedning (standardafvigelse) pa 1,2 dB (A).
Anm. 4: Vibrationsniveau iht. EN 836. Rapporterede data for vibrationsniveau har en typisk statistisk sprendning (standardafvigelse) pa 0,2m / s^2
*Brug motorolie af kvaliteten SF, SG, SH, SJ aller bedre. Se tabellen over viskositet i motorproducentens manual, og vaelg en olie med optimal viskositet i forhold til den forventede udendørstemperatur.

• af den 17. maj 2006 "angäende maskiner" 2006/42/EF
• af den 15. december 2004 "angäende elektromagnetik kompatilitet" 2004/108/EØF.
• af den 8. maj 2000 "angäende emission af stoj til omgivelserne" 2000/14/EF.

Oplyninger om stojemissioner fremgår af kapitlet Tekniske data.

Folgende standarder er opfyldt: EN 836, ISO 11094, EN 55012.

Udpeget organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har udstedt rapporter vedrørende opfyldelse af bestemmelsene i bilag VI til Rådets direktiv af 8. maj 2000 "angænde støjemission i miljøet" 2000/14/EF.

Bengt Ahlund, udviklingschef

Hva er hva pa gressklipperen? 56

MASKINENS SIKKERHETSUTSTYR

Generelt 57

MONTERING OG JUSTERINGER

Generelt 58

Handtak 58

Klippehoyde 58

Oppsamler 58

Finhakkesett 58

Hva er hva pa gressklipperen?

1 Motorbremsebyle
2 Kjorehandtak
3 Starthandtak
4 Oppsamer
5 Händtak, händtakets hóyde
6 Klippehoydehendel
7 Peilepinne/oljepafylling
8 Lyddemper
9 Tennplugg

10 Primermembran M46-140RX, M46-140AWRX, M51-140RX
11 Luftfilter
12 Klippedeksel
13 Vanntilkopoling
14 Brenselpafylling
15 Kniv
16 Fjaerskive
17 Kniv bolt
18 Bruksanvisning

MASKINENS SIKKERHETSUTSTYR

Generelt

Fjern den gamle kniven. Kontroller at knivbraketten er uskadet. Kontroller ogsa at knivbolten er hel og at motorakselen ikke er boyd.

Montering

• Kontroller at tanklokket og dets tetning er uskadd.
• Kontroller drivstoffslangen. Skift om nødvendig.

Tekniske data

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Motor
Motorproduusent McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCullochMcCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McColloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloh McCulloch McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh MCCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McCulloh McColloh McCulloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McCollol h McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh McColloh MColloh M46-140RX M46-140AWRX M51-140RX M51-170WRPX M53-170AWRPX
Motor
Motorproduusent McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloh cm3: 139 139 139 173 173
Turtall, rpm 2900 2900 2900 2900 2900
Nominell motoreffekt kW (se merknad 1) 2,3	2,3 2,3 3,1 3,1
Tenningssystem
Tennplugg	TorchF6RTC	TorchF6RTC	TorchF6RTC	TorchDK7RTC	TorchDK7RTC
Elektrodeavstand, mm 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,76 0,78
Brennstoff/-smøresystem
Volumbensintank, liter 1,0 1,0 1,0 1,0 1,0 1,0
*Motorolje	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Vekt
Maskin med tomme tanker, kg 31 31,5 32 33	37
Støyutslipp (se anomal. 2)
Lydeffektnivå, mål dB(A)	94 94 96 96 96
Lydeffektnivå, garantert LWA dB(A)	95 95 97 97 97
Ljudnivær (se anomal. 3)
Lydtrykknivå ved brukerens øre, dB(A)	80	80	82	82	82
Vibrasjonsnivær, a hveq (se anomal. 4)
Håndtak, m/s2	3,3 3,3 2,9 2,9 4,0
Klippesystem
Klippehøyde, mm	30-80	30-80	30-90	30-90	30-70
Klippebredde, cm	46 46 51 51 53
Kniv	PX3	PX3	PX3	PX3	PX3
Oppsamlerkapasitet, liter	50 50 60 60				60

Merknad 1: Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, malt ifolge SAE-standarden J1349/ISO1585. Masseprodukte motorer kan avvike fra这部分 verdien. Faktisk effekt for motor montert på den fertige maskinen vil avhenge av driftshastigkeit, miljobetingelser og andere verdier.
Merknad 2: Utslipp av stoy til omgivelsene malt som lydeffekt (L_WA) ifolge EF-direktiv 2000/14/EC.
Merknad 3: Lydtrykknivá i henhold til EN 836. Rapporterte data for equivivalent lydtrykknivá for maskinen har en typisk statistisk sprendning (standard avvik) pá 1,2 dB (A).
Mer knad 4: Vibrasjonsivá i henhold til EN 836. Rapporterte data for equivivalent vibrasjonsivá har en typisk statistisk spredning (standard avvik) pá 1 m/s².
*Bruk motorolje av kvaliteten SF, SG, SH, SJ aller høyere. Se viskositetstabellen i motorproduentens händbok, og velg viskositeten som er best egnet, basert på forventet utendørstemperatur.

EF-erklæring om samsvar

De koppelingskabel afstellen 90

Luchtfilter 90

Olie verrangen 90

Brandstofsystem 90

TECHNISCHE GEGEVENS
