MANUALE UTENTE M46140RX MCCULLOCH

AVVERTENZA! Seutilizzata in modo improprio o non corretto, la macchina cui quere un attrezzo pericoloso in grado di provocare gravi lesioni o morte dell'operatore, o di altre persone.

Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

Osservare che non vi siano non addetti ai lavori nelle vicinanzi.

Prevenire la messa in funzione occidentale rimuovendo il cavo di accensione alla candela.

Pericolo di proiezione di oggetti e particelle.

Attenzione al coltello in rotazione.
Attenzione a mani e piedi.

Attenzione: parti rotanti. Tenere lontani mani e piedi.

Il presente prodotto è conforme alle vigenti dirittive CEE.

Emissioni di rumore nell'ambiente in base alla direttiva della Comunita Europea. L'émissione della macchina è indicata al capitolo Dati tecnici e sulla decalcomania.

Nonutilizzare mai la macchina in ambienti chiusi o insufficientamente ventilati. I gas di scarico contengono monossido di carbonio,una sostenza inodore,tossica e mortale.

Rischio di esplosione

Effettuare sempreil rifornimento a motore spento.

Superficie calda.

Spiegazione dei livelli di avventenza

Le avvertenze sono suddivise in tre livelli.

AVVERTENZA!

AVVERTENZA! Utilizzato se è presente un rischio di gravi lesionsi, morte dell'operaatore oppure anni all'ambiente circostante nel caso in cui le istruzioni del manuale non vengano rispetto.

IMPORTANT!

IMPORTANTE! Utilizzato se è presente un rischio di lesioni per l'operaatore oppure danni all'ambiente circostante nel caso in cui le istruzioni del manuale non vengano rispetto.

N.B!

N.B! Utilizzato se è presente un rischio di danni ai materiali oppure alla macchina nel caso in cui le istruzioni del manuale non vengano rispetto.

Indice Alla gentile clientela

SIMBOLOGIA

Simbologia 93

Spiegazione dei livelli di averventa 93

PRESENTAZIONE

Index 94

Alla gentile clientela 94

CHE COSA C'Et?

Che cosa c'ene rasaerba? 95

DISPOSITIVI DI SICUREZZA DELLA MACCHINA

Generalità 96

MONTAGGIO E REGOLAZIONI

Generalità 97

Impugnatura 97

Altezza di taglio 97

Collettore 97

Inserto per mulching 97

Rabbocco dell'olio 97

OPERAZIONI CON IL CARBURANTE

Generalità 98

Carburante 98

Rifornimento 98

Trasporto e rimessaggio 98

FUNZIONAMENTO

Abbiglamento protettivo 99

Norme generali di sicurezza 99

Tecnica fondamentale di lavoro 100

Trasporto e rimessaggio 100

Avviamento e arresto 101

MANUTENZIONE

Generalità 102

Schema di manutenzione 102

Ispezione generale 102

Candela 103

Regolazione del filo di frizione 103

Filtordell'aria 103

Cambiodell'olio 103

Sistema di alimentazione 103

CARATTERISTICETECNICHE

Caratteristiche tecniche 104

Dichiarazione di conformità CE 105

Grazie per aver scelto un prodotto McCulloch. Siete casi entrati a far parte di una storia cominciata molto tempo fa, quando McCulloch Corporation iniziò la produzione di motori durante la Seconda guerra mondiale. Nel 1949, quando McCulloch presentò la prima motosega leggera manovrabile da una sola persona, si verificò una svolta decisiva nella lavorazione del legno.

L'innovativa linea di motoseghe prosegui nel corso dei decenni e il business si estese inizialmente ai motori per aeroplani e kart negli anni '50, quindi alle motoseghe mini negli anni '60. Successivement, negli anni '70 e '80, si aggiunsero alla gamma i trimmer e i soffiatori.

Oggi, in quanto parte del gruppo Husqvarna, McCulloch porta avanti la tradizione dei motori potenti, delle innovazioni tecniche e dei design competitivi che per più di mezzo secolo sono stati i nostri segni distinctivi. Per noni sono assolutamente prioritari elementi quali la riduzione del consumo di carburante, del livello acustico e delle emissioni, maanche il miglioramento della sicurezza e dellafacilityà impiego.

Confidiamo che sarete soddisfatti del vosto prodotto McCulloch, progettato per servivi fedelmente per molto tempo. La vita del prodotto può essere prolongata seguito le raccomandazioni del presente manuale circa l'uso, l'assistenza e la manutenzione. Per un aiuto professionale in merito alla riparazione o all'assistenza, utilizzare il Service Locator su www.mcculloch.com.

La McCulloch proceeds costamente allo sviluppo dei propri prodotti e si riserva quando il diritto di apportare,除去 alcun preavviso, modifiche riguardanti fra l'alto la forma e l'aspetto esteriore.

Dal site www.mcculloch.com, è inoltre possibile scaricare il presente manuale

CHE COSA C'È?

Che cosa c'è nel rasaerba?

1 Manopola del freno del motore
2 Barra di trazione
3 Maniglia di avviamento
4 Collettore
5 Impugnatura, altezza impugnatura
6 Regolazione dell'altezza di taglio
7 Asta di livello / rabbocco dell'olio
8 Marmitta
9 Candela

10 Diaframma d'innesco M46-140RX, M46-140AWRX, M51-140RX
11 Filtro dell'aria
12 Carter del gruppo di taglio
13 Raccordo dell'acqua
14 Rifornimento carburante
15 Coltello
16 Rondella elastica
17 Bullone del coltello
18 Istruzioni per l'uso

DISPOSITIVI DI SICUREZZA DELLA MACCHINA

Generalità

In quello capitolo vengono presentati i dispositivi di sicurezza della macchina, la loro funzione, il controllo e la manutenzione necessari per assicurarse una funzione ottimale.

AVVERTENZA! Non usare mai una macchina con dispositivi di sicurezza difettosi. Se la macchina non supera tutti i controllingi, contattare un'officina per le necessarie riparazioni.

Prevenire la messa in funzione occidentale rimuovendo il cavo di accensione alla candela.

Carter del gruppo di taglio

• Il carter del gruppo di taglio è concepito per ridurre le vibrazioni e per ridurre il rischio di ferite da taglio.

Controllo del carter del gruppo di taglio

• Controllare che il carter del gruppo di taglio sia integro e che non presenti difetti visibili, ad esempio incrinature del materiale.

Manopola del freno del motore

• Il freno del motore è concepito per arrestare il motore. Rilasciendo la presa della manopola il motore delve arrestarsi.

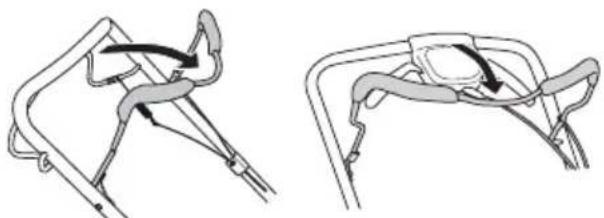

Controllo della manopola del freno motore

Accelerare a piano gas e rilasciare quindi la manopola del freno. Il freno del motore deve sempre essere regolato in modo che il motore si arresti entro 3 secondi.

Marmitta

AVVERTENZA! Non utilizzato mai la macchinaswana marmitta o con marmitta in cattive condizioni. Una marmitta difettosa cui augmentare sensibilmente il livello acustico e il pericolò di incendio. Tenere a portata di mano un estintore o altri attrezzi per spegnere le fiamme.

La marmitta è molto calda durante l'uso e per un po' di tempo dopo. Quanto detto valeanche se la macchina funziona al minimo. Considerare il pericolo di incendio, specialmente quando si movimentano sostanze e/o gas inflammabili.

• La marmitta è costruita in modo da assicurare il minimo livello di rumorosità e da allotanare i gas di scarico del motore dall'operaatore.

Controllo della marmitta

• Controllare periodicamente che la marmitta sia integra e fissata correttamente.

Generalità

IMPORTANT! Prevenir la messa in funzione accidentale rimuovendo il cavo di accensione alla candela.

Impugnatura

Montaggio

Impugnatura superiore

Posizione la costruzione tubolare del manubrio direttamente di fronte alla parte inferiore del manubrio. Serrare le manopole in modo corretto.

Impostazioni

Altezza impugnatura

• Allentare le manopole inferiori.

• Regolare l'altezza. Serrare le manopole in modo corretto.

Altezza di taglio

NOTA! Non impostare l'altezza di taglio ad un livello troppo basso poiché esiste il rischio che i coltelli colpiscano il terreno in caso di irregularità.

Spostare la leva indietro per una magiore altezza di taglio e in avanti per un'altezza di taglio minore.

Collettore

Montare il raccoglierba.

Fissare igancialbordosuperiore del telaio.

• Montare la parte inferiore del raccoglierba nel foro di scarico.

Inserto per mulching

• Sollevare la protezione dello scarico per montare o smontare la spina di pacciamatura.

Agganciare la molla al telaio.

Rabbocco dell'olio

• Il serbatoio dell'olio è vuoto alla segna.
  Rabboccare l'olio lentamente. Vedere le istruzioni alla voce Manutenzione. L'olio motore delve essere sostituito dopo le prime 5 ore.

Generalità

AVVERTENZA! Un motore acceso in un ambiente chiuso o mal ventilato cui siessere causa di morte per soffocamento o avvelamento da monossido di carbonio.

Il carburante e i vapori tossici sono altamente infiammabili e la loro inalazione o il contatto cutaneo possono provocare gravi lesioni. Agire dunque con cautela maneggiando il carburante e assicurare una Buona ventilazione dell'ambiente durante l'opération.

I gas di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi. Non avviare mai la macchina in ambienti chiusi o vicino a materiale infiammabile!

Non fumare né collocare oggetti caldi nelle vicinanzi del carburante.

Carburante

NOTA! La macchina è dotata di motore a quattro tempi. Accertarsi che ci sia sempre olio a sufficientza nel serbatoio dell'olio.

Benzina

• Usare benzina di buona qualità, con o alla piombo.
• Il numero minimo di ottani raccomandato è 90 (RON). Se si utilizza una benzina con un numero di ottani inferiore a 90, il motore può strappare. In tal caso la temperature del motore aumento e possono verificarsi gravi avarie.
• Usare nei casi in cui sia possibile una benzina ecologica, la cosiddetta benzina alchilata.

Olio motore

NOTA! Controllare il livello dell'olio prima di avviare il rasaerba. Un livello dell'olio troppo basso può provocare seri danni al motore. Consultare le istruzioni nella sezione "Manutenzione".

• L'olio motore deve essere sostituito after the prime 5 ore. Fare riferimento ai dati tecnici per leindicazioni del tipo di olio da utilizzato. Non usare mai olio per motori a due tempi.

Rifornimento

AVVERTENZA! Spagnere il motore e lasciarlo raffreddare alcuni minuti prima del rifornimento.

Utilizzato sempre una latta di benzina per evitare il rischio di sversamento.

Apriere tappodel serbatoio con cautela, per eliminare eventuali sovrappressioni.

Pulire intorno al tappo del serbatoio carburante.

Dopo il rifornimento chiudere bene il tazzo. La negligenza potrebbe provocare un incendio.

Prima di avviare la macchina spostarla di almeno 3 metri dal luogo del rifornimento.

Non accendere mai la macchina:

• Se avete versato del carburante o dell'olio per motore sulla macchina: Ascugare il versato e lasciar evaporare i residui di benzina.
• Se avete versato del carburante su voi stessi o sui vosstri abiti, cancellare abiti. Lavare le parti del corpo che sono venute a contatto con il carburante. Usare acqua e sapone.
• Se vi sono perdite di carburante nella macchina. Controllare con regolarità la presenza di eventuali perdite dal tappo del serbatoio o dai tubi di alimentazione.

Trasporto e rimessaggio

• Il rimessaggio e il trasporto della macchina e del carburante devono essere eseguiti in modo che eventuali perdite o vapori non rischino diVenire a contatto con scintille o fiamme aperte, generate ad esempio da macchine elettriche, motori elettrici, contatti/interruttori o caldaie.
• Per il rimessaggio e il trasporto del carburante usare recipienti adeguati ed omologati per tale scopo.

Lunghi periodi di rimessaggio

• In caso di rimessaggio della macchina per un periodo prolongato il serbatoio del carburante va svuotato. Per l'eliminazione dei resti inutilizzati di carburante rivolgersi al più vicino distributore di benzina.

Abbiglamento protettivo

Lavorando con la macchina usare sempre abbligamento protettivo omologato. L'uso di abbligamento protettivo non elimina i rischi di lesioni, ma riduce gli effetti del danno in caso di incidente. Consigliatevi con il vosto rivenditore di fiducia per la scelta dell'attrezzatura adeguata.

Usare sempre:

Utilizzare dei paraecchie se il livello acustico superagli 85 dB.
- Scarpe o stivali robusti antisdrucciolo.
- Pantaloni lunghi robusti. Non indossare pantaloni corti o sandali e non camminare a piedi scalzi.
- Usare i quanti in caso di necessità, ad esempio durante il montaggio, il controllo o la pulizia del gruppo di taglio.

Norme generali di sicurezza

Questa sezione elenza le norme basilari per un uso sicuro della mototroncatrice per muri. Queste informazioni non potranno mai sostituire la competenza di un professionista, costituita sua formazione professionale che da esperienza pratica.

• Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.
• Tenere presente che l'opercatore è responsable di eventuali incidenti o pericoli per gli altri o le cose.
• La macchina deve rimanere pulita. I segnali e gli adesivi devono essere interamente leggibili.

Impiegare sempre il buon senso

Non è possibile coprirate tutte le situazioni immaginabili che potreste affrontare. Prestare sempre attenzione e usare il buon senso. In situazioni in cui vi sentite incerti su come procedere, rivolgersi sempre ad un esperto. Contattate il vosto rivenditore o un operatore che abbia esperenza della macchina. Evitare agli tipo di operazione per la quale non vi sentiate sufficientemente competenti!

AVVERTENZA! Questa macchina genera un Campo elettromagnetico durante il funzionamento che in determinate circostanze cui interferire con impianti medici attivi o passivi. Per ridurre il rischio di gravi lesionsi personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relativo produttore prima di utilizzato la macchina.

AVVERTENZA! Seutilizzata in modo improprio o non corretto, la macchina cui quere un attrezzo pericoloso in grado di provocare gravi lesions o morte dell'operaore, o di altre personne.

Non permettere mai a bambini o persone non autorizzate di utilizzato o sottoporre a manutenzione la macchina.

La macchina non deve essere utilizzata da persone con capacità psicofisiche ridotte o persone che, per motivi di salute, non sono nella posizione di poterla utilizzare sulla supervisione di una persona responsable della loro sicurezza.

Non consentire mai ad altri l'utilizzo della macchina perché accertarsi che abbiano capito il contentuto del manuale di istruzioni.

Non utilizzato mai la macchina in condizioni di stanchezza oppure sotto l'effetto di alcolici, stupefacenti o farmaci in grado di alterare la vista, la qualità di valutazione o la coordinazione.

AVVERTENZA! Modifiche e/o utilizzato di accessori non autorizzati possono causare gravi lesioni e la morte dell'operaatore o altre persone. Evitare assolutamente di modificare la versione originale della macchina alla l'autorizzazione del fabbricante.

Non modificare mai la macchina neutilizzarla se sembra essere stammodificata da altri.

Non usare mai una macchina difettosa Seguire le istruzioni per l'uso e la manutenzione indicate nel presente manuale. Alcuni interventi devono essere eseguita da personale specializzato.

Usare sempre accessori originali.

Sicurezza dell'area di lavoro

• Prima di iniziare le operazioni, ripulire il prato da rami, ramoscelli, sassi ecc.
  Gli oggetti che urtano il gruppo di taglio potrebbero essere proiettati e causare danni a cose e persone. Tenere lontano da animali e persone.
• Evitare di lavorare in condizioni di tempo sfavorevoli. Ad esempio nebbia, pioggia intensa, vento forte ecc. Lavorare nel maltempo è faticoso e può creare situazioni di pericolo, ad esempio un terreno sdrucciolevole.
• Osservare l'ambiente circostante per accertarsi che non ci siano elementi che possano influire sul controllo della macchina.
• Prestare attentione a radici, pietre, rametti, fossi, canali ecc. L'erba alla può nascondere ostacoli.
• La rasatura sui pendii cui essere pericolosa. Non usare il rasaerba sui tereni molto scoscesi. Non è consigliabile usare il rasaerba su terreni con angolo di pendenza superiore a 15 gradi.
• In caso di terreni in pendenza il percorso dovrebbe essere ad angolo retto rispetto al pendio. è molto più facile procedere trasversalmente su un pendio che in salute e discesa.
• Prestare attenzione in prossimità di angoli e oggetti nascosti, potrebbero ostacolare la visuale.

Sicurezza sul lavoro

• Il rasaerba è concepito esclusivamente per la rasatura di superfici erbose. Non utilizzato la macchina per altriscopi.
• Usare sempre abbligamento protettivo. Vedi istruzioni alla voce Abbligamento protettivo.
• Non avviare mai il rasaerba prima di aver montato il coltello e tutti i carter. Il coltello potrebbe staccarsi e causare danni alle persone.
• Evitare che il coltello colpiscà corpi estranei, ad esempio radici o simili. Questo più comportare una perdita di affilatura del coltello e il piegamento dell'albero motore. Un albero piegato implicà un cattivo equilibrio e forti vibrazioni, il che comportà un grave rischio che il coltello si stacchi.
• La manopola del freno non devEssere mai fissata in modo permanente all'impugnatura quando la macchina è in funzione.
• Situare il rasaerba su una superficie piana e metterlo in moto. Accertarsi che il coltello non venga a fatto con il suolo o con corpi estranei.
• Posizioniarsi sempre dietro la macchina. Consentire a tutte le ruote di restare a contatto con il suolo e tener entrambe le mani sull'impugnatura durante il taglio. Tenere le mani e i piedi lontani dai dischi rotanti.
• Non ribaltare la macchina a motore in moto.

• Prestare la massima attenzione nel tirare la macchina verso di se durante l'opération.

• Non sollevare o trasportare mai un rasaerba con il motore acceso. Se dovete sollevare il rasaerba, spegnere prima il motore e staccare il cavo di accensione alla candela.

• Spagnere il motore in caso di spostamento della macchina su un terreno che non dev'essere rasato. Ad esempio vialetti ghiaiosi, pietre, sassi, asfalto ecc.
• Evitare di correire con la macchina quando esta è in funzione. Camminare sempre, spingendo la macchina.
• Specnere il motore prima di modificare l'altezza di taglio. Non effettuare mai regolazioni a motore accesso.
• Non lasciare mai la macchina incustodita a motore acceso. Specnere il motore. Verificare che il gruppo di taglio non abbia smesso di ruotare.
• In caso di collisione con un oggetto o all'insorgere di vibrazioni fermare la macchina. Togliere il cavo di accensione alla candela. Controllare che la macchina non presenti danni. Riparare eventualmente agli danno riscontrato.

Tecnica fondamentale di lavoro

• Utilizzare sempre un disco affiliato per ottenere risultati ottimali. Un disco non tagliente è causa di un taglio non uniforme e l'erba ingiallisse sulla superficie di taglio.
  Non tagliare mai più di 1/3 della lunghezza dell'erba. Questo vale particolaremente nei periodi di siccità. Iniziare a tagliare con un'altezza di taglio elevata. Controllare poi il risultato e regolare l'altezza in modo adeguato. Se l'erba è particolaremente lunga, eseguire l'operazione lentamente e ripeterla se necessario.
• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato.

Trasporto e rimessaggio

• Assicurare le attrezzature durante il trasporto per evitare danni di trasporto e incidenti.
• Conservate l'attrezzatura in un luogo chiuso a chiave e quindi lontano alla portata di bambini e di persone non autorizzate.
• Conservare la macchina e i loro accessori in un luogo asciutto e protetto dal gelo.
  Per il trasporto e la conservazione del carburante, videere la sezione "Operazioni con il carburante".

FUNZIONAMENTO

Avviamento e arresto

Prima dell'avviamento

AVVERTENZA! Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contento.

Usare sempre abbigliamento protettivo. Vedi istruzioni alla voce Abbigliamento protettivo.

• Osservare che non vi siano non addetti ai lavori nelle vicinanze.
• Eseguire la manutenzione giornaliera. Consultare le istruzioni nella sezione "Manutenzione".
• Accertarsi che il cavo di accensione sia ben collegato alla candela.

Avviamento

Il modello M51-170WRPX, M53-170AWRPX è dotato di aria automatica.

I modelli M46-140RX, M46-140AWRX, M51-140RX dispongono invece di aria manuale (diaframma d'innesco).

Alla prima messa in moto del rasaerba premere cinque voltte la pompa carburante. Dopodiché si dovrá premere la pompa carburante per tre volte all'avviamento con motore a freddo.

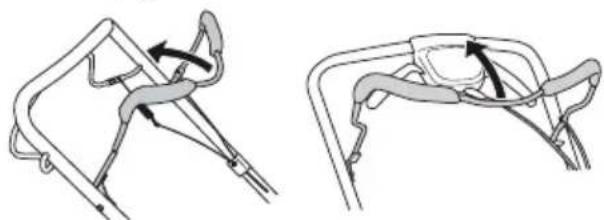

• La manopola del freno del motore dev'essere tenuta contro l'impugnatura all'avviamento del motore.

• Posizionarsi dietro la macchina.
• Afferrare la manopola di avviamento, estrarre lentamente la cordicella di avviamento con la mano destra fino a quando si avverte resistenza (i ganci di avviamento entrano in azione). Tirare con forza per avviare il motore. Non avvolgere mai la cordicella di avviamento intorno alla mano.

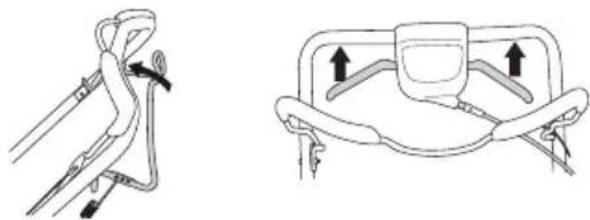

Trasmissione

• Premere la barra di trazione verso l'impugnatura per avviare lo spostamento.

• Prima di tirare la macchina verso di se, disinnestare l'azionamento e spingere la macchina in avanti di circa 10 cm.

Arresto

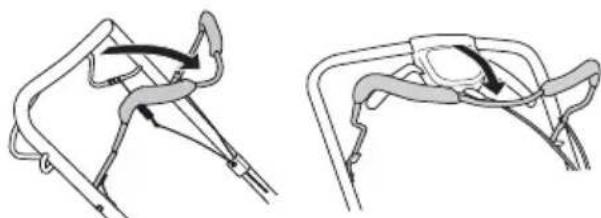

• Il motore si arresta rilasciando la manopola del freno del motore.

Generalità

AVVERTENZA! L'utilizzatore può eseguire solo le operazioni di manutenzione e assistenza descritte in quello manuale delle istruzioni. Per operazioni di maggiore entità rivolgersi ad un'officina.

Prevenire la messa in funzione occidentale rimuovendo il cavo di accensione alla candela.

La durata della macchina può ridursi e il rischio di incidenti aumento se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteriori informazioni rivolgersi alla più vicina officina di assistenza.

N.B! Quando la macchina viene inclinata, accertarsi che il filtrlo dell'aria sia sempreosto nella posizione più alta.

• Usare sempre accessori originali.

Schema di manutenzione

Nel programma di manutenzione è possibile verificare quali parti della macchina richiedono manutenzione e a quali intervalli deve essere eseguita. Gli intervalli sono calculati in base all'uso giornaliero della macchina e potrebbe differire a seconda della frequenza di utilizzo.

Prima dell'avviamento	Manutenzione settimanale	Manutenzione mensile
Ispezione generale Candela Filtrò dell'aria
Pulitura esterna Marmitta*		Sistema di alimentazione
Livello dell'olio
Attrezzatura di taglio
Carter del gruppo di taglio*
Regolazione del filo di frizione
Manopola del freno del motore*

*Vedere instruzioni nella sezione "Dispositivi di sicurezza della macchina".

Ispezione generale

• Controllare che dadi e viti siano ben serrati.

Pulitura esterna

• Ripulire il rasaerba da foglie, erba e simili usingo una spazzola.
• Non utilizzato una lancia ad alta pressione per pulire la macchina.

• Non dirigere mai getti d'acqua sul motore.

• Pulire la presa dell'aria del dispositivo di avviamento. Controllare il dispositivo di avviamento e la cordicella.

• Durante la pulizia除去 the scomparto di taglio, girare la macchina mettendola con le candelte verso l'alto. Svuotare il serbatoio del carburante.

Livello dell'olio

Collocare il rasaerba su una superficie piana durante il controllo del livello dell'olio.

• Svitare il tappo di rabbocco dell'olio, pulire l'asticella situata sul tappo e rimontare il tappo alla vittarlo. Controllare il livello dell'olio sull'asticella.
• Se il livello dell'olio è basso, rabboccare con olio per motore fino al marchio superiore dell'asticella.

Attrezzatura di taglio

• Controllare il gruppo di taglio per individuare danni o incrinature. Un gruppo di taglio danneggiato dev'essere sostituito.
• Accertarsi che il coltello sia sempre ben affiliato e ben equilibrato.

N.B! Le lame devono essere bilanciate dopo l'affilatura. Il bilanciamento, la sostuzione o l'affilatura delle lame devono essere sempre eseguit dal servizio di assistenza. In caso di urdo di ostacoli che comportano il blocco della macchina, sostuire le lame danneggiate. Il centro di assistenza può valutare se la lama può essere affiliata o delve essere sostituita.

Sostituzione dei dischi

AVVERTENZA! Usare sempre dei quanti robusti durante le operazioni di assistenza e manutenzione del gruppo di taglio. I coltelli sono molto tagliente e ci si più ferire lavoramente.

Smontaggio

• Svitare il bullone che fissa il coltello.

• Rimuovere il disco usato. Verificare che la staffa del disco sia priva di danni. Controllare inoltre che il bullone del coltello sia integro e che l'albero motore non sia piegato.

Montaggio

• Assicurarsi che il tagliente sia correttamente concentrato sull'albero.

• Montare la rondella e avvitare bene il bullone. Serrare il bullone con una coppià di 45-60 Nm.

• Girare manually il disco per verificare che possa ruotare liberamente. Provare la macchina.

Candela

NOTA! Usare candele originali o di tipo raccomandato! Altre candele possono danneggiare cilindro e pistone.

• Se la macchina presenta Bassa potenza, dificoltà di avviamento o minimo irregolare: controllare sempre la candela prima di adottare qualsiasi altri provvedimento.
• Se esta è incrostata, pulirla e controllare la distanza tra gli elettrodi, che delve essere 0,7-0,8 mm. Sostituire se necessario.

Regolazione del filo di frizione M46-140RX, M51-140RX, M51-170WRPX

• Effettuare la regolazione precise del cavo utilizzato la vite di regolazione.

• Effettuare una regolazione approximativa del cavo della frizione quando la regolazione precise non è possible.
• Allungare il cavo utilizzato la vite di regolazione precisa.
• Effettuare una regolazione approssimativa del cavo della frizione collegandolo a differenti staffe della barra della frizione. Infine, effettuare la regolazione precisa del cavo.

M46-140AWRX, M53-170AWRPX

Effettuare la regolazione precise del cavo utilizzato la vite di regolazione.

Filtro dell'aria

• Smontare il coperchio del filtro dell'aria ed estrarre il filtrro.
• Il filtro non ritorna mai completeness pulito. Pertanto va sostituito periodicamente con uno nuovo. Un filtro danneggiato va sostituito immediatamente.
• Durante il montaggio, accertarsi che ilhetto dell'aria sia del tutto aderente al portafiltero.

Pulire ilhetto di carta.

• Pulire il filtro scuotendolo contro una superficie pianà. Non usare mai solventi contenti petrollio, ad esempio paraffina, oppure aria compressa per pulire il filtrro.

Pulizia del filtro in schiuma

• Rimuovere il filtrlo in materiale espanso. Pulire il filtrlo accuratamente con acqua saponata tiepida. Dopo la pulizia, risciacquare il filtrlo accuratamente con acqua pulita. Strizzare il filtrlo e lasciarlo asciugare. N.B! L'aria compressa usata a pressione troppo elevata perché danneggiare il filtrlo in materiale espanso. Dopo aver pulito il filtrlo, oliarlo con olio per motore. Rimuovere l'olio in effesso esercitando pressione con un panno pulito sul filtrlo.

Cambio dell'olio

• Vuotare il serbatoio del carburante.
• Svitare il tappo del serbatoio dell'olio.
• Usare un recipiente idoneo per raccogliere il lubricificante.
• Far uscire l'olio facendolo scolare dal tubo di rifornimento dopo aver inclinato il motore. Quando la macchina viene inclinata, accertarsi che il filtrò dell'aria sia sempreosto nella posizione più alta. Rivolgersi alla più vicina stazione di servizio per lo smaltimento dell'olio per motore inccesso.
• Riempire con nuovo olio motore di buona qualità.
  Vedere le istruzioni nella sezione "Dati tecnici".

Sistema di alimentazione

• Accertarsi dell'integrità di coperchio del serbatoio e relativa tenuta.
• Controllare il tubo pescante. Sostituire se necessario.

Caratteristiche tecniche

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Motore
Produttore del motore McCulloch McCulloch	McCulloch Mc	Culloch McCulloch
Cilindrata, cm3	139 139 139	173 173
Regime, rpm 2900 2900 2900 2900 2900
Potenza nominale motore, kW (vedinota 1)	2,3 2,3 2,3 3,1	3,1
Sistema di accensione
Candela	TorchF6RTC	TorchF6RTC	TorchF6RTC	TorchDK7RTC	TorchDK7RTC
Distanza all'elettrodo, mm 0,76 0,76 0,76 0,76	6 0,76
Carburante, lubrificazione
Capacità serbatoio carburante, litri 1,0 1,0 1,0	0 1,0 1,0
*Olio motore	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30
Peso
Macchina con serbatoi vuoti, kg 31 31,5 32 33	33 37
Emissioni di rumore (vedinota 2)
Livello potenza acustica, misurato dB(A) 94	94 96 96 96
Livello potenza acustica, garantitoLwadB(A)	95 95 97 97	97
Livelli di rumorosità (vedinota 3)
Livello pressione acustica all'udito dell'operatore, dB(A)	80 80 82 82	82
Livelli di vibrazioni, a hveq (vedinota 4)
Impugnatura, m/s2	3,3 3,3 2,9 2	9 4,0
Sistema di taglio
Altezza di taglio, mm	30-80	30-80	30-90	30-90	30-70
Larghezza di taglio, cm	46 46 51 51	53
Coltello	PX3	PX3	PX3	PX3	PX3
Capacità del raccoglierba, litri	50 50 60 60				60

Note 1: La potenza nominale del motore indica corrisponde alla potenza netta media (al rapporto giri/min. specificato) di un tipico motore in fase di produzione per il modello di motore misurato alla normativa SAE J1349/ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. L'uscita di potenza effettiva del motore installata nella macchina finale dipende dalla velocità di funzionamento, dalle condizioni ambientali e da altri valori.
Note 2: Emissione di rumore nell'ambiente misurato come potenza acustica (LwA) in base alla direttiva CE 2000/14/CE.
Note 3: Livello di pressione acustica in ottemperanza alla norma EN 836. I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).
Note 4: Livello di vibrazioni in ottemperanza alla norma EN 836. I dati riportati per il livello di vibrazione hanno una dispersione statistica tipica (deviazione standard) di 0,2m / s^2
*Utilizzare olio motore di qualità SF, SG, SH, SJ o superiore. Vedere la tabella delle viscosità presente nel manuale del costruttore del motore e selezionare la migliorie viscosità in base alla temperatura esterna prevista.

Dichiarazione di conformità CE

(Solo per l'Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], dichiara con la presente che i rasaerba a motore McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170WRPX, M53-170AWRPX a partire dal numero di series 13XXXXXX in poi, sono conformi alle disposizioni della DIRETTIVA DEL CONSIGLIO:

del 17 maggio 2006 "sulle machine" 2006/42/CE
del 15 dicembre 2004 "sulla compatibilità elettromagnetica" 2004/108/CE.
- dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE.

Per informazioni relative alle emissioni di rumore, vedi capitolo Dati tecnici.

Sono state applicate le seguenti norme: EN 836, ISO 11094, EN 55012.

Organo competente: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, ha pubblicato rapporti relativi all'attestazione della conformità in base all'allegato VI della DIRETTIVA DEL CONSIGLIO dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE.

Huskvarna, 5DICembre 2012

Bengt Ahlund, Responsabile ricerca e sviluppo

(Rappresentante autorizzato per Husqvarna AB e responsablee della documentazione tecnica.)

Superficie caliente.

(Representante autorizzato da Husqvarna AB e responsavel pela documentacao和技术ica.)

NORCHEHNE CIMBOJIOB

YcIobHbIe 0603HaueHnIa

PNEyPPEJDEHNE!Pn
He npabNbHom Nn He6peHHOM
NCNoJIb3OBAHm MaunHa MoKeT
6bIb OnaChbM INCTpyMeHTOM,
KOTOpBIMoHETnpuHHTb
cepBe3HbE NOBpeXdEHnNn
TpBaMY CO CMEpTeNbHbIM NCxODOM
DJa NoJIb3OBATeJI Nn DJa
DpyrIx.

PpeHHe Yem npncTyntb K pa6oTe C MaunHO BHMaTeJbHo npouHTaTe HcTpyKuIO u y6eHNTecb, yTO Bam BCE noHrTHo.

Ročica motorne zavore

Ocistite papirnati filter

• Očistite filter takto, da z njim potrkate ob ravno povrsino. Za Čišćenje filtra nikoli ne uporabljajte topila s petrolejem, npr. kerosina, ali komprimiranega zraka.

Ciscenje penastega filtra

• Odstranite penast plasticen filter. V mlačni milnati vodi dobro operite filter. Po ciscenju filter dobro izperite v cisti vodi. Posušite filter. OPOMBA! Stisnjen zrak po visok pritiskom lahko poskoduje peno. Po ciscenju je treba filter naoljiti z motornim oljem. Odvecno olje očistite tak, da ob filter pritisnete Čstico krpo.

Menjava olja

Pornire si oprire 298

INTRETINERE

Generalità 299

Planificarea intreinerii 299

Verificazioni capacul de taliere

• Verificazioni ca suruburile si piulitele sa fie stranse.

Curatare externa
