KÄYTTÖOHJE M46140RX MCCULLOCH

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytetynä olla vaarallinen työvaline, joka saattaa aiheuttaa kayttäjalle tai sivullisillevakavia vammoja tai kuoleman.

Lue käyttoohje huolellisesti ja ymmarra sen sisälto, ennen kuin alat käyttaa konetta.

Varmista, ettei työalueella ole asiaankuulumattomia.

Estahataton kaynnistys irrottamalla sytytskaapeli sytytystulpasta.

Varo sinkoutuvia esineita ja kimmokkeita.

Varoitus pyorivista terista. Varo kasi ja jalkoja.

Varoitus: pyorivia osia. Pida kdet ja jalat poissa niiden laheltä.

Tämä tuote tayttä voimassa olevan CE-direktiivin vaatumukset.

Melupäastot ympäristön Europan
yhteison direktiivin mukaisesti. Koneen
päästöt ilmoitetaan luvussa Tekniset tiedot
ja arvokilvessä.

Alä koskaan kayta konetta
sisātiloissa tai tiloissa, joissa ei
ole ilmanvaihtoa. Pakokaasut
sisāltāvat hiilimonoksidia,
hajutonta, myrkyllista ja
hengenvaarallista kaasua.

Rajahdysvaara

Ala koskaan tankkaa moottorin kaydessa.

Erittain kuuma ukkopinta.

Selvitys vaaratasoista

Varoitukset on jaettu kolmeen luokkaan.

VAROITUS!

VAROITUS! Tata kaytetaan, jos kayttöohjeen noudattamatta jattamisesta voi seurata kayttajn vakava vamma tai kuolema tai ympariston vahingoittuminen.

TÄRKEÄÄ!

TÄRKEÄ! Tàta käytetään,Jos käytöohjeen noudattamatta jättämisetä voi seurata käytäjan loukkaantuminen tai ympariston vahingoittuminen.

HUOM!

HUOM! Tāta kaytetäan,Jos kayttöohjeiden noudattamatta jattämisestá voi seurata materiaalin tai koneen vauroituminen.

ESITTELY

Sisälto Hyvä asiakas!

MERKKIEN SELITYKSET

Merkkien selykset 41

Selvitys vaaratasoista 41

ESITTELY

Sisaltö 42

Hyvä asiakas! 42

KONEEN OSAT

Ruohonleikkurin osat? 43

KONEENTURVALAITTEET

Yleistä 44

ASENNUS JA SÄADÖT

Yleistä 45

Kahvan 45

Leikkuukorkeus 45

Keräjä 45

Silppurilisalaite 45

Oljyn taytto 45

POLTTOAINEEN KASITTELY

Yleistä 46

Poltoaine 46

Tankkaus 46

Kuljetus ja sailytys 46

KÄYTTO

Henkilkohtainen suojavarustus 47

Yleiseturvaohjeet 47

Kuljetus ja sailytys 48

Käynnistys ja pysäytys 49

KUNNOSSAPITO

Yleistä 50

Huoltokaavio 50

Yleinen tarkastus 50

Sytytystulppa 51

Kytkentavajerin saataminen 51

IImansuodatin 51

Oljynvaihto 51

Poltoainejärestelmä 51

TEKNISET TIEDOT

Tekniset tiedot 52

EY-vaatimustemmukaisuusvakuutus 53

Kiitos, etta valitsit McCulloch-tuotteen! Olet siten osa kauan sitten alkanutta tarinaa, sillä McCulloch Corporation aloitti moottorien valmistuksen jo Toisen maailmansodan aikaan. Vuonna 1949, kun McCulloch esitteli ensimmäisen, keyen yhden miehen kannettavan moottorisahan, puuteollisuus muttui lopullisesti.

Innovatiivisten moottorisahojen valikoima taydentyi vuosikymmenten aikana ja liiketoimintaa laajennettli. Ensin mukaan tulivat lentokoneiden ja mikroautojen moottorit 1950-luvulla ja sitten pienet moottorisahat 1960-luvulla. Myohemmin 1970- ja 80-luvuilla valikoimaan lisattiin trimmerit ja puhallusputket.

Nykyisin Husqvarna-konserniin kuuluva McCulloch jatkaa
tehokkaiden moottionen, teknisten innovaatioiden ja
kestävien mallien perinnettaan, joka on ollut meille
leimallista jo yli puolen vuosisadan ajan. Matalampi
poltoaeneenkulutus, pienemmat paastot ja alhaisempi
melutasao ovat mielle erityisen tärkeitä samoin kuin
turvallisuuden parantaminen ja käytäjäystavallisyy.

Toivomme, etta olet tytytvainen McCulloch-tuotteeseesi, sillä se on suunnitelu kestämään pitkäksi aikaa eteenpäin. Noudattamalla kayttöoppaan kaytöö, huoltoa ja kunnossapitoa koskevia nuvoja, tuotteen kaytöikä voidaan pidentä entisestäan. Jos tarvitet korjauksiin tai huoltoon ammattilaisen apua, käytä osoitteessa www.mcculloch.com olevaa Service Locator -palvelua.

McCulloch kehittaa jatkuvasti tuotteitaan ja pidattaa siksi itselleen oikeuden mm. muotoa ja ulkonakka koskeviin muutokiin ilman ennakkoilmoitusta.

Tāmān kāyṭtöoppaan voi ladata myös osoitteesta www.mcculloch.com.

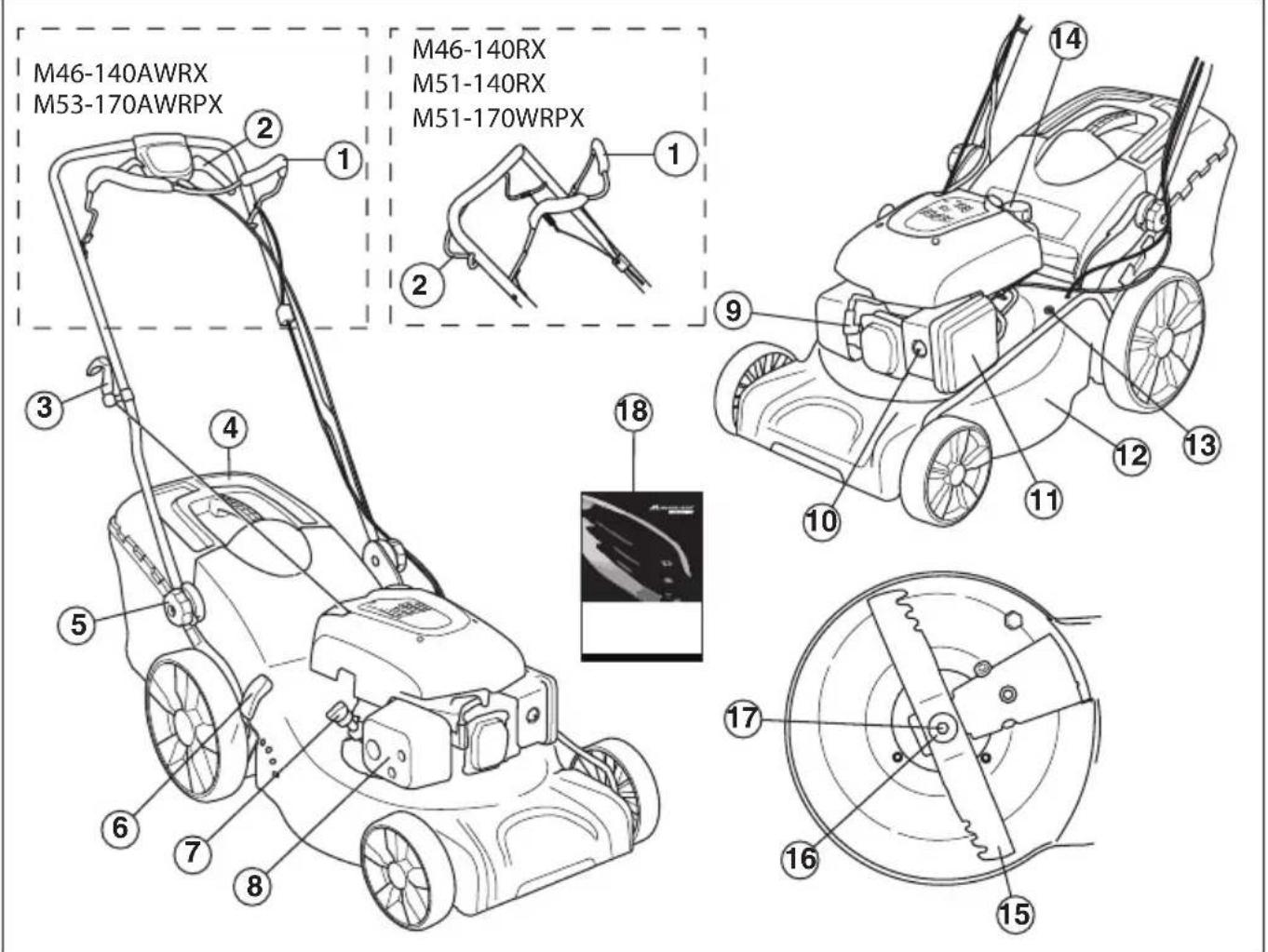

KONEEN OSAT

Ruohonleikkurin osat?

1 Moottorijarrusanka
2 Kaytovipu
3 Käynnistyskahva
4 Keraajaa
5 Kahva, kahvan korkeus
6 Leikkuukorkeuden saadin
7 Mittatikku / olj liisaaminen
8 Aanenvaimennin
9 Sytytystulppa

10 Kaasuttimen kalvo M46-140RX, M46-140AWRX, M51-140RX
11 Ilmansuodatin
12 Leikkuukotelo
13 Vesilitiantä
14 Polltonesteen tayttö
15 Tera
16 Jousialuslevy
17 Terapultti
18 Kayttoohje

KONEENTURVALAITTEET

Yleistä

Tässa osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus.

VAROITUS! Alä koskaan käytä konetta, Jonka turvalaitteet ovat vialiset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltolikkeeseen korjattavaksi.

Estahataton kaynnistys irrottamalla sytytskaapeli sytytystulpasta.

Leikkuukotelo

Leikkuukotelo on suunniteltu vahentamaan tarinöita ja pienentamaan viiltovammojen riskeja.

Leikkuusuojuksen tarkastus

Tarkasta, etta leikkuukotelo on ehja eika siina ole nakyvia vauroita, esim. halkeamia materiaialissa.

Moottorijarrusanka

• Moottorijarrun tehtävänä on pysäyttaa moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtya.

Moottorin jarrukahvan tarkastus

Anna tãyskaasu ja pãasta sitten jarrusanka.
Moottorijarrun tulee olla siten saädetty, etta moottori
psyahtyy 3 sekunnin kuluessa.

Aanenvaimennin

VAROITUS! Alä koskaan käytä konetta ilman äenvaimenninta tai äenvaimentimen ollessa rikki. Rikkoutunut äenvaimennin voi nostaa aänitasoa ja palonvaaraa merkittävästi. Pida palonsammutuskalusto saatatvilla.

Aanenvaimennin kuimentuu erittain voimakkaasti sekä kayton aikana etta pysayttamisen jälkeen. Tämä koskee myos joutokayntia. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen laheisyydessa.

• Aänenvaimennin pitäa aänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjastapoispän.

Aenvaimentimen tarkastus

Tarkasta saannollisesti, etta aenenvaimennin on ehja ja kunnolla kiinnitetty.

ASENNUS JA SÄÄDÖT

Yleistä

TÄRKEÄ! Estā tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

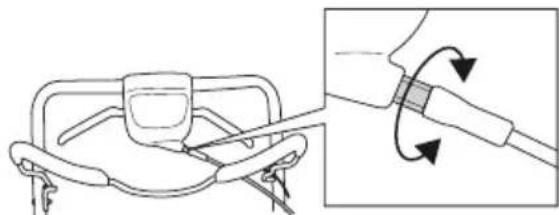

Kahvan

Asennus

Ylakahva

Aseta kahvaston putkirunko kahvaston alaosaa vastapaa. Kirista nupit huolellisesti.

Asetukset

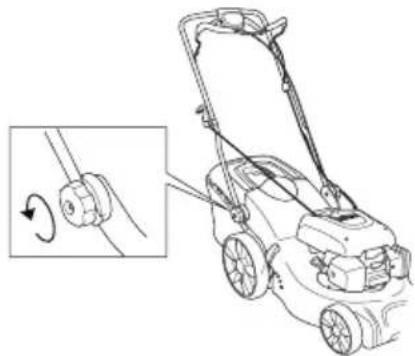

Kahvan korkeus

• Irrota alemmat nupit.

Säädä korkeus. Kiristä nupit huolellisesti.

Leikkuukorkeus

HUOMAUTUS! Alä saàdā leikkuukorkeutta lian matalaksi, sillā silloin terat voivat osua maahan epatasaisissa kohdissa.

Kännävipua taakse suurrentaaksesi leikkuukorkeutta ja eteen pienentäksesi sitä.

Kerääjä

• Kiinnitä keräyssäiliö.

• Kiinnitä koukut rungon yläreunaan.

• Kiinnitta kerääjan alaosa tyhjennysaukkoon.

Silppurilisälaite

Nosta ruohonheittosuojusta keräysjarkestelmän tulpan asennuksen tai irrotuksen yhteydessa.

Kiinnita jousi runkoon.

Öljyn taytto

• Oliysaillio on tyhja toimitushetkella. Lisaa oljy hitaasti. Katso otsikon Kunnossapito alla annetut ojeet. Moottoriolj on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen.

Yleistä

VAROITUS! Moottorin kayttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimrkykystea johtuvan kuoleman.

Polttoaine ja polttoainehoyryt ovat erittain tulenarkoja ja voivat hengitettna ja ihokosketuksessa aiheuttaavakavia vahinkoja. Kasittele siksi polttoinetta varovasti ja huolehdi polttoaeneen kasittelypaikan hyvastā ilmanvaihdosta.

Moottorin pakokaasut ovat kuumia ja voivat sisältaa kipinoitä jotka voivat aiheuttaa tulipalon. Alä koskaan käynnistä konetta sisātiloissa tai lahellä tulenarkaa materiaialia!

Alä tupakoi tankattaessa aläkä aseta kuumia esineita polttoainee lahelle.

Polttoaine

HUOMAUTUS! Koneessa on nelitahtimoottori.
Varmista, etta olysailiossa on aina tarpeksi oljya.

Bensiini

Käytä lyijytontä tai lyijyllista laatubensiinia.
- Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria kaytetaa nensiinillä, Jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä dostaa moottorin lampötilaa, mistä voi seurata moottorivaurioita.
- Ymparistoa saaastavaa bensiinja, nk. alkylaattibensiina, on kaytettava siell, missa sita on saatakana.

Moottoriöljy

HUOMAUTUS! Tarkasta oljymäärä ennen ruohonleikkurin kaynnistämista. Lian vahainen oljymäärä voi aiheuttaavakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito".

• Moottoriölj on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Katso käytettävän oljyn suositus teknisistä tiedoista. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljya.

Tankkaus

VAROITUS! Pysäytä moottori ja anna sen jäahtyä mutamia minuutteja ennen tankkausta.

Välta bensiin roiskumista käytämällä
aina bensiinikannua.

Avaa polittoainesaillion korkki hitaasti tankkauken yhteydessa, niin etta mahdollinen ylipaine haviaa hitaasti.

Pyyhi polittoinesaillion korkin ymparistopuhtaaksi.

Kiristä polittoainesäillön korkki
huolellisesti tankkauksen jäldeen. Jos et
tee sitä, seurauksena voi olla tulipalo.

Siirä kone vahintäan 3 metrin paahän tankkausaikalta ennen käynistämista.

Ala koskaan kaynnista konetta:

• Jos koneelle on roiskunut poltoainetta tai moottorioljya. Pyyhi kaikki roiskeet pois ja anna bensiin jäannösten hahtua.
• Jos olet läkyttänyt poltoainetta itsesi pälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa poltoaineeseen. Käytä saippua ja vetta.
• Jos koneesta vuotaa poltloanetta. Tarkasta sānnöllisesti, etteivat sailiön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

Sailytä ja kuljeta konetta ja poltoainetta niin, etteivat mahdolliset vuodot ja hóryt pääse kosketuksi esimerkiki sahkokoneista, sahkomootoreista, sahkokytkimista/katkaisimista tai lammityskattiloista peräisin olevien kipinoiden tai avotulen kanssa.
- Poltoainetta on sailytettavä ja kuljetettava erityisesti tahan tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.

Pitkäiaissäilytys

• Ennen koneen siirtämista pitempaiaikaseen säilytkseen, on poltoainesäliö tyhjennettäva. Kysy lahimmälta bensiiniasemalta, mihin voit toimittaa ylimäräisen poltoaineen.

Henkilökohtainen suojavarustus

Konetta käytettaessa on aina pidettvä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivat poista tapaturmien vaaraa, mutta lieventävat vauroita onnettuustilanteessa. Pyydä jalleenmyjälä apua varusteiden valinnassa.

Käytäina:

• Jos aänitasoylittaa85db,kayta kuulonsuojaimia.
  Luisamattomat ja tukevat saappaat tai kengat.
  Lujia pitkiä housuja. Alä käytä lyhyitä housuja tai sandaaleja, alakä kulje paljasjaloin.
  Kasineita on kaytettava tarvittaessa, esim. teralaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessa.

Yleiset turvaohjeet

Tässä osassa käsitellän koneen käytöön liittyviä yleisiä turvamaäräyksiä. Annetut tiedot eivat voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutukssaa ja käytannon työssa.

• Lue käytöohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.
• Muista, etta kayttaj on vastuissa muille ihmisille tai heidan omaisuudelleen aiheutuneista vahingoista tai niitta uhkaavista vaaroista
  Kone on pidettavpuhtaana. Kylttien ja tarrojen on oltava taysin luettavissa.

Käytä aina tervettä järkeä

On mahdotonta käsitetta kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkeä. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysytävä neuvoa asiantuntijalta. Känny myjälikkeen, huoltoliikkeen tai kokeneen käytäjan puoleen. Alä ryhdy mihinkään tehtävään, Jonka suhteen tunnet itsesi epävarmaksi!

VAROITUS! Kone muodostaa kayton aikana sahkomagneettisen kentan.

Kentta saattaa joissakin tapauksissa hairitta aktiivisten tai passivisten laaketieteellisten implanttien toiminaa.

Vakavien tai kohtalokkaiden onnettouuksien ehkaisemiseksi kehotamme laaketietellisiä implantteja kayttävihencilioita neuvottelemaan laakärin ja laaketietellisen implantin valmistajan kanssa ennen koneen kayttämista.

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytetytna olla vaarallinen työvaline, joka saattaa aiheuttaa kayttäalle tai sivullisillevakavia vammoja tai kuoleman.

Alä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen kayttokoulutusta, kayttäa tai huoltaa sitä.

Konetta ei pidä antaa käyttoön
henkilöille, joiden fyysiset tai psyykkiset
taidot ovat heikentyneet, eika henkilöille,
jotka eivät terveyssyista sovi koneen
käytäjiki, ilman heidän
turvallisuudestaan vastaavan henkilön
valvontaa.

Alä koskaan anna kenenkään kayttäkonetta varmistamatta ensin, etta kayttäja on ymmärntyt kayttöohjeensisallön.

Alä koskaan käytä konetta,Jos olet
väsynyt tai nauttinut alkoholia, tai käytät
laakkeitä, jotka voivat vaikuttaa
nakökykyysi, harkintakykyysi tai kehosi
hallintaan.

VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käytö voi aiheuttaa käytäjan tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäista rakennetta ei missän tapauksessa saa muuttaa ilman valmistajan lupaa.

Ala tee tahan koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäista rakennetta, alaka kayta sita, mikali epailet jonkun muun muuttaneen konetta.

Alä koskaan käytä vialista konetta. Noudata tassä käyttoohjeessa annettuja kunnossapito-, tarkastus- ja huoltoohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi.

Käytäina alkuperäisä varaosia.

Työalueen turvallisuus

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Teralaitteeseen osuvat esineet voivat lentaa sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pida ihmiset ja elaimet riittavän kaukana.
  Välta käytöä epäsutuisissa sääoloissa. Esimerkiki si tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasetssa jne. Huonossa saässä työskentely on vasyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiki tehdä alustasta liukkaan.
• Tarkkaile ymparistoäsi varmistaaksesi, ettei mikaan paase vaikuttamaan koneen hallintaan.
• Varo juuria, kivia, oksia, kuoppia, ojia jne. Korkea ruoho voi peittaa alleen esteita.
• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttaa alueella, jonka kaltevuus on suurempi kuin 15 astetta.
• Kaltevassa maastossa on kulku-urat tehtäva kohtisuoraan rinteeseen nahden. Rinnettä on paljon helppompi raivata poikkisuuntaan kuin ylhaälta alas.
• Ole varovainen læhestyessäpiilossa olevia kulmia ja esineita, jotka voivat peittaa nikokenttasi.

Työturvallisuus

• Ruohonleikkuri on tarkoitettu vain ruhikoiden leikkaukseen. Kaikki muu kaytto on kiellettya.
  Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
• Alä kaynnista ruohonleikkuria, elleivat tera ja kaikki kotelot ole asennettuina. Tera voi muuten irrota ja aiheuttaa henkilövahinkoja.
  Välta terien iskeytymista vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käristymiseen. Käyrä aktensi aiheuttaa epatasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, etta terä irtoaa.
  Jarrukahva ei saa koskaan olla pysyvästi kiinnitetynä kahvaan, kun kone on käynissä.
  Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja kaynnistä se. Varmista, etta terat eivat osu maahan tai muihin esineisiin.
• Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat katesi kahvalla ruhoa leikatessasi. Pidä katesi ja jalkasi poissa pyörivienterien laheisyydestä.
• Alä kallista konetta moottorin kaydessä.
• Ole erityisen varovainen vetaessäsi konetta itseasi kohti työn aikana.
• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynissä. Jos sinun on nostettava

ruohonleikkuria, sommuta ensin moottori ja irrotasytytyskaapeli sytytystulpasta.

• Moottori tulee sommuttaa, kun se siirretaaan sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakaytavat, kivetys, sora, asfaltti jne.
• Äla koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.
• Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Äla koskaan tee saatjä moottorin kaydessä.
• Älä koskaan jatä konetta ilman valvontaa moottorin käydessa. Sammuta moottori. Varmista, etta teräläite on lakannut pyörimastä.
• Jos teralaite osuu johonkin vieraaseen esineeseen, taiJoskone alkaa tarista, pysayta kone. Irrota sytytysjohto sytytystulpasta.Tarkasta, ettei kone ole vauroitunut. Korjaa mahdolliset vauriot.

Trimmauksen perustekniikka

Leikkaa optimaalisten tulosten saamiseksi aina teravallä terllä. Tylsa tera leikkaa epatasaisesti, ja ruohostata tulee keltaista leikatun pinnan kohdalta.
- Alä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuvien kausien aikana. Leikkaa ensin suurella leikkuuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, ajahitaasti ja leikkaa tarvittaessa kaksi kertaa.
- Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tulisi raitoja.

Kuljetus ja säilytys

• Kiinnitä laite kuljetuksen ajaksi välttäksesi kuljetusvauriot ja tapaturmat.
• Sälytä varustusta lukittavassa tilassa, jotta lapsed ja asiattomat henkilöt eivat pääse sihen käsiki si.
• Säilytä konetta ja siihen kuuluvia valineitäkuivassa ja pakkastakestavasspaikassa.
• Katso ohjeet poltoaineeen kuljetukseen ja sailytykseen kohdasta "Polttoaeneen kasittely".

Käynistys ja pysäytys

Ennen käynistystä

VAROITUS! Lue käyttoohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.

Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

• Varmista, ettei työalueella ole asiaankuulumattomia.
• Suorita paivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito".
  Varmista, etta sytytyskaapeli on hyvin kiinni sytytystulpassa.

Käynistys

M51-170WRPX, M53-170AWRPX-mallissa on automaattinen rikastin.

Malleissa M46-140RX, M46-140AWRX, M51-140RX on manuaalinen rikastin (kaasuttimen kalvo).

Kun ruohonleikkuri kaynnistetaan ensimmäisen kerran, paina poltoainepumppuva viisi kertaa. Sen jälkeen poltoainepumppuva tulee painaa kolme kertaa kylman koneen kaynnistyksessä.

• Moottorijarrusanka on painettava kahvaa vasten, kun moottori kaynnistetaan.

• Ole itse koneen takana.
  Tartu kaynnistyskahvasta, veda kaynnistysnarusta hitaasti oikealla kadella, kunnes tunnet vastuksen (kytkentakynnet tartuvat). Kaynnista moottori vetamalla voimakkaasti. Alä koskaan kiedo kaynnistysnarua katesi ymparille.

Veto

Käynnistä veto painamalla käytövipua sisään kahvaa kohti.

• Ennen kuin vedat konetta itseasi kohti, vapauta koneen veto ja tyonnen konetta eteenpain noin 10 senttimetriä.

Pysäytys

• Moottori pysahtyy, kun moottorijarrusanka vapautetaan.

Yleistä

VAROITUS! Kayttäjan on huolehdtava
ainoastaan tassä kaytöohjekirjassa
kuvatuista korjaus- ja huoltotoimista.
Laajemmat toimet on jatettä
valtuutetun huoltolikkeen tehtäväksi.

Estahataton kaynnistys irrottamalla sytytskaapeli sytytystulpasta.

Koneen käytöikä voi lyhentyä ja onnettomusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla jaJos huoltoa ja/tai korjauksia ei tehdä ammattilaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.

HUOM! Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa.

Käytä aina alkuperäisiä varaosia.

Huoltokaavio

Huoltokaaviosta næt, mitk koneen osat vaativat huoltoa ja millaisin valein huolto on tehtäv. Valit lasketaan koneen paivittäisen kayton perusteella, ja ne voivat vaihdella kayttötiheyden mukaan.

Ennen käynniststä	Viikoittaiset toimenpiteet	Kuukausittaiset toimenpiteet
Yleinen tarkastus Sytytystulppa Ilmansuodatin
Ulkoinen puhdistus Äenvaimennin*		Polittoainejär-jestelmä
Öljymäärä
Terälaite
Leikkuukotelo*
Kytkentävalijerin säätäminen
Moottorijarrusanka*

*Katso ohjeet kohdasta "Koneen turvalaitteet".

Yleinen tarkastus

Tarkasta, etta ruuvit ja mutterit ovat kirea.

Ulkoinen puhdistus

• Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
• Älä käytä koneen puhdistamiseen painepesuria.
• Ää koskaan suihkuta vettä suoraan koneen paälle.
• Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynistysnaru.
  Kun puhistat konetta leikkuukuomun alta, kännä kone siten, etta sytytystulpa osoittaa ylospain. Tyhjennä poltoainesäiliö.

Öljymäärä

Kun tarkastat öljymäärää, on ruohonleikkurin seisottava tasaisella alustalla.

• Kierra oljntyttokkki irti, puhdista korkissa oleva mittatikku ja laita korkki takaisin kiertamatta sita kiinni. Tarkasta oljytaso mittatikusta.
• Jos oljymäärä on vahäinen, täytä moottoriöljä oljytikun ylatasoon asti.

Teralaite

• Tarkasta teralaiete vaurioiden ja halkeamien varalta. Vaurioitunut teralaiete on aina vaihdettava.
• Huolehdi, etta tera ovat aina hyvin hiottu ja oikein tasapainotettu.

HUOM! Terat on tasapainotettava teroittamisen jälkeen.
Terien tasapainotus, vaihto tai teroitus on jätettähuoltolikkeen tehtäväksi.

Jos terat vauroituvat ajettaessajonkin esineen paalle, terat on vaihettava. Anna huoltolikkee paattaa, voiko teria teroittaa vai pitaakne ne vaihtaa.

Terien vaihtaminen

VAROITUS! Kayta aina tukevia kaseineita leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terat ovat hyvin teravia ja viiltovammoja voi syntya hyvin helposti.

Irrotus

• Irrota terän kiinnityspultti.

• Irrota vanha terä. Varmista, ettei terän kannatin ole vauroitunut. Tarkasta myös, etta terapultti on ehja ja etta moottorin akseli ei ole käyra.

Asennus

• Varmista, etta leikkuri asettuu oikein runkoputken keskelle.

• Asenna aluslevy ja kiristä pultti huolellisesti. Pultti tulee kiristäa momentilla 45-60 Nm.

Pyorita teraa kasin ja varmista, etta se pyorii vapaasti. Koekayta konetta.

Sytytystulppa

HUOMAUTUS! Kayta aina suositeltua sytytystulppaa!
Väärä sytytystulppa voi tuhota männan/sylinterin.

• Jos koneen teho on heikko, jos sitä on vaikea käynnistä, tai jos joutokänty on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymista.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, etta kärkiväli on 0,7-0,8 mm. Vaihda tarvittaessa.

Kytkentävalijerin saatäminen

M46-140RX, M51-140RX, M51-170WRPX

• Säädä hieman johtoa saatöruuvin avulla.

• Jos hienosäatö ei riitta, saadä kytkinjohtoa enemmän.
• Pidennä johtoa hienosaatoruuvin avulla.
  Säadä kytkinjohtoa enemmän kiinnittamalla se kytkintankoon eri kiinnittimilla. Säädä sitten hieman johtoa.

M46-140AWRX, M53-170AWRPX

Säddä hieman johtoa saatöruuvin avulla.

Ilmansuodatin

• Irrota ilmansuodattimen kotelo ja poista suodatin.
• Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava saannollisin valiajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.
• Varmista asennuksessa, etta ilmansuodatin kiinnitty tiiviisti suodattimen pitimeen.

Puhdistapaperisuodatin.

• Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältaa petrolia, esim. fotogeniä, tai paineilmaa suodattimen puhdistukseen.

Vaahtomuovisuodattimen puhdistus

• Poista vaahtomuovisuodatin. Pese suodatin huolellisesti haaleassa saippuavesiliuoksessa. Huuhtele suodatin puhdistuksen jalkeen huolellisesti puhtaassa vedessa. Purista ja anna suodattimen kuivua. HUOM! Lian korkeapaineinen paineilma voi vahingoittaa vaahtomuovia. Puhdistuksen jalkeen on suodatin oljytavmoottorioljyla.Pyyhi ylimaaarainen oljy pois painamalla puhdasta liinaa suodatinta vasten.

Öljynvaihto

-Tyhjennapoltoainesaillio.
- Kierra oljntyttokkki irti.
- Aseta koneen alle sopiva astia öljyn keraämiseksi talteen.
- Poista öljy kallistamalla moottoria niin, etta öljy valuu pois tayttöputken kautta. Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa. Tiedustele lahimmälta huoltoasemalta, minne ylimääraisen moottoriöljyn voit toimittaa.
Lisaa uutta, hyvalaatuista oljya. Katso ohjeita kappaleesta "Tekniset tiedot".

Polittoainejärkestelma

Tarkasta, etta sailion korkki ja sen tiiviste ovat ehjat.
Tarkista polittoaineletku.

Tekniset tiedot

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Moottori
Moottorivalmistaja McCulloch McCulloch Mc	Culloch McCul	och McCulloch
Sylinteritilavuus, cm3	139 139 139	173 173
Kierrrosluku, rpm 2900 2900 2900 2900 2900
Moottorin nimellisteho, kW (ks. huom. 1) 2,3	2,3 2,3 3,1 3,1
Sytytysjärestelmä
Sytytystulppa	TorchF6RTC	TorchF6RTC	TorchF6RTC	TorchDK7RTC	TorchDK7RTC
Kärkiväli, mm 0,76 0,76 0,76 0,76 0,76
Poltoaine-/voitelujärestelmä
Poltoainesäiliön tilavuus, litraa 1,0 1,0 1,0 1	0 1,0
*Moottoriöljy	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30	SAE30/SAE10W-30
Paino
Kone tankit tyhjinä, kg 31 31,5 32 33 37
Melupäastöt (ks. huom. 2)
Äänentehotos, mitattu dB(A)	94 94 96 96 96
Äänentehotos, taattu LWA dB(A)	95 95 97 97 97
Äänitasot (ks. huom. 3)
Äänenpainenaso käytäjän korvan tasalla,dB(A)	80 80 82 82 82
Tärinätasot, a hveq (ks. huom. 4)
Kahva, m/s2	3,3 3,3 2,9 2,9 4,0
Leikkuujärestelmä
Leikkuukorkeus, mm	30-80	30-80	30-90	30-90	30-70
Leikkuuleveys, cm	46 46 51 51 $3
Terä	PX3	PX3	PX3	PX3	PX3
Kerääjän tilavuus, litraa	50 50 60 60				60

Huom. 1: Moottorin ilmoitetu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimaäräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tasta arvosta. Lopullseen koneeseen asennetun moottorin todellinen lahtöteho riippuu käytönopeudesta, ympäristön olosuhteista ja muista arvoista.
Huom. 2: Melupästö ympäristöän änentehona (LwA) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Aenepainetaso standardin EN 836 mukaan. Ilmoitetuilla tiedoilla aenepainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Tärinataso standardin EN 836 mukaan. Ilmoitetuilla tiedoilla tärinatasosta tyypillinen tilastollinen Hajonta (vakiopoikkeama) on 0,2m / s^2
*Kayta vahintaan laatuuokituksen SF, SG, SH tai SJ moottorijya. Tarkista viskositeetti moottorin valmistajan kayttooppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolampotilan perusteella.

EY-vaatimustemmukaisuusvakuutus

(Koskee ainoastaan Eurooppaa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], vakuuttaa taten, etta moottoriruohonleikkurit McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170wRPX, M53-170AWRPX alkaen sarjanumerosta 13XXXXXX vastaavat NEUVOSTON DIREKTIIVIN maarayksiä:

1. toukokuuta 2006 "koskien koneita" 2006/42/EY
2. joulukuuta 2004 "sahkömagneettista yhteensopivuuttas koskeva" direktiivi 2004/108/EEC.
3. toukokuuta 2000 "koskien melupästä ympäristöön" 2000/14/EG.

Katso melupästäjä koskevat tiedot luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu: EN 836, ISO 11094, EN 55012.

Ilmoitetti elin: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, on julkaissut raporteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona kaytettävien laitteiden melupäastöjä ymparistöön koskevan neuvoston direktiivin 2000/14/EY litteen VI mukaisesti.

Huskvarna 5. joulukuuta 2012

Bengt Ahlund, kehityspaällikkö

(Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)

Symbolforklaring

Peenestaja kinnitamine 203

Oli isamine 203

KUTUSE KASITSEMINE

Peenestaja kinnitamine

Pikaajaline hoistamine.

Toimige alati arukalt

Välispidine puhastus

(Kehtib vaid Euroopas)

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel [phone], deklareerib ainuvastutusel, et muruniidukid McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170WRPX, M53-170AWRPX serianumbriga 13XXXXXX ja edasi vastavad jargmise NÖUKOGU DIREKTIIVI nõuetele:
