MANUAL DE USUARIO TE-SG 18/10 Li EINHELL

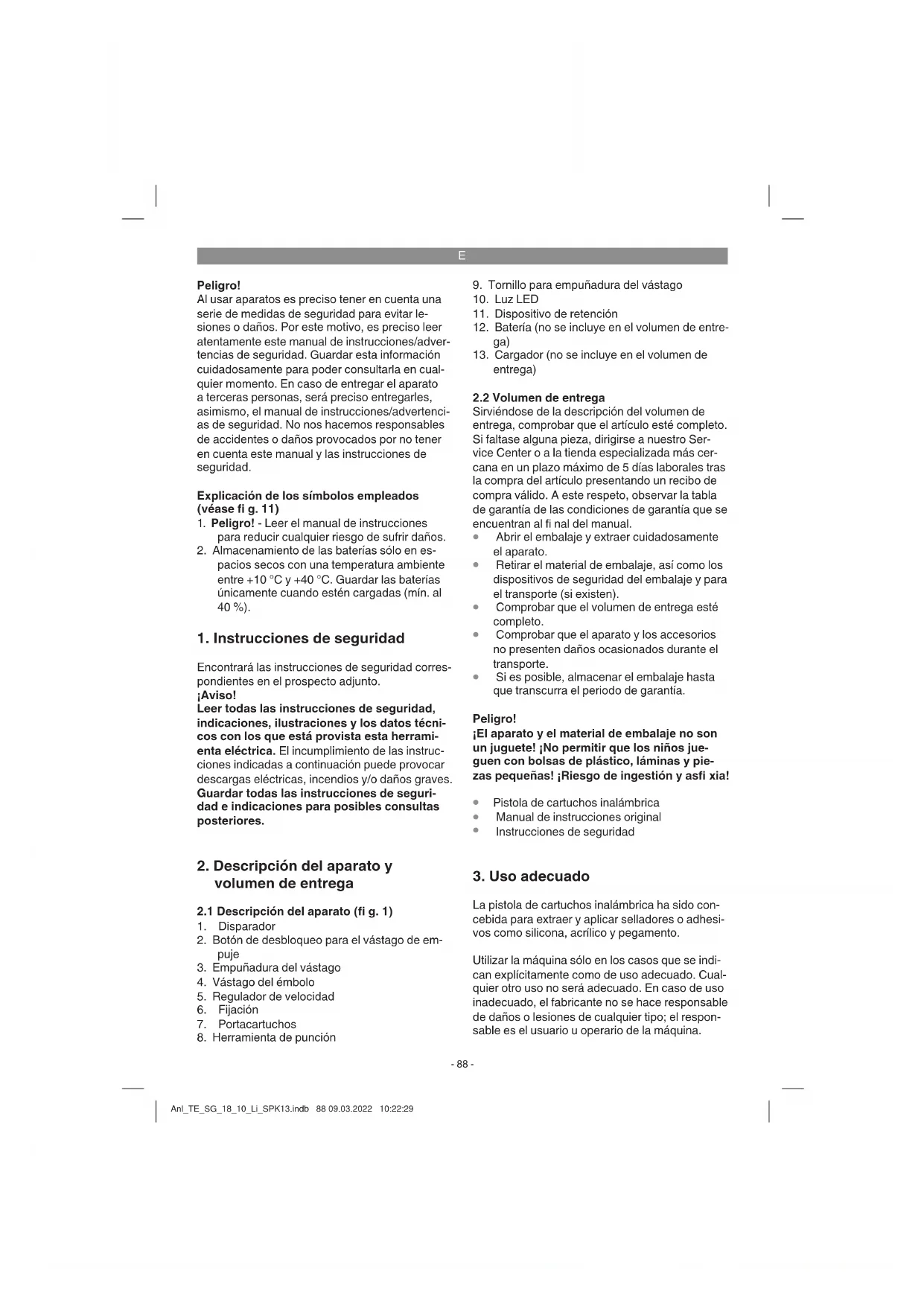

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad. Explicación de los símbolos empleados (véase fi g. 11)

1. Peligro! - Leer el manual de instrucciones

para reducir cualquier riesgo de sufrir daños.

2. Almacenamiento de las baterías sólo en es-

pacios secos con una temperatura ambiente entre +10 °C y +40 °C. Guardar las baterías únicamente cuando estén cargadas (mín. al 40 %).

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técni- cos con los que está provista esta herrami- enta eléctrica. El incumplimiento de las instruc- ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguri- dad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

2. Botón de desbloqueo para el vástago de em-

3. Empuñadura del vástago

4. Vástago del émbolo

5. Regulador de velocidad

8. Herramienta de punción

9. Tornillo para empuñadura del vástago

11. Dispositivo de retención

12. Batería (no se incluye en el volumen de entre-

13. Cargador (no se incluye en el volumen de

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Instrucciones de seguridad

La pistola de cartuchos inalámbrica ha sido con- cebida para extraer y aplicar selladores o adhesi- vos como silicona, acrílico y pegamento. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Anl_TE_SG_18_10_Li_SPK13.indb 88 09.03.2022 10:22:29E

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

• Alimentación de tensión: p. 18
• V CC Fuerza de extracción: p. 2000
• N Velocidad de avance en marcha en vacío máx.: p. 10
• mm/s Ajuste de velocidad: p. 6
• niveles Tamaño máx. cartucho: p. 310
• ml Peso: ,9 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 62841. Nivel de presión acústica L p. 1

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 62841. Empuñadura Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni- vel de emisión de ruidos indicado se han calcula- do conforme a un método de ensayo normalizado y se pueden utilizar para comparar una herrami- enta eléctrica con otra. Dichos valores se pueden utilizar también para valorar provisionalmente la carga. Aviso: Las emisiones de vibraciones y ruidos pueden diferir de los valores indicados durante el uso real de la herramienta eléctrica en función del modo en el que se utiliza la misma, especialmente del tipo de pieza que se mecaniza. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do. Limitar el tiempo de trabajo. Al hacerlo, deben tenerse en cuenta todas las partes del ciclo de servicio (por ejemplo los tiempos en los que la herramienta eléctrica está desconectada y los tiempos en los que está conectada pero funciona sin carga). Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Anl_TE_SG_18_10_Li_SPK13.indb 89 09.03.2022 10:22:29E

5. Antes de la puesta en marcha

¡Aviso! Quitar siempre la batería antes de realizar ajustes en el aparato.

5.1 Cómo cargar la batería de litio (fi g. 2+3)

1. Sacar la batería (12) de la empuñadura presi-

onando hacia abajo el dispositivo de retenci- ón (11).

2. Comprobar que la tensión de red coincida

con la especifi cada en la placa de identifi - cación del aparato. Conectar el enchufe del cargador (13) a la toma de corriente. El LED verde empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una tabla con los signifi cados de las indicaciones LED del cargador. En caso de que no sea posible cargar la batería, comprobar que

exista tensión de red en la toma de corriente.

exista buen contacto entre los contactos de carga del cargador. En caso de que todavía no fuera posible cargar la batería, rogamos enviar

el cargador y el adaptador de carga

y la batería a nuestro servicio de atención al cliente. Para realizar un envío adecuado, ponerse en contacto con nuestro servicio de asistencia técnica o con el punto de venta en el que se compró el aparato. Para el envío o la eliminación de baterías o del aparato, estos deben embalarse por separado en bolsas de plástico para evitar cortocircuitos e incendios. Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Ha- cerlo es imprescindible también en cuanto se detecta que disminuye el rendimiento del aparato. No descargar jamás la batería por completo. Esto podría provocar un defecto en la batería.

5.2 Montaje/desmontaje del portacartuchos

(fi g. 4) Atornillar el portacartuchos (7) con la fi jación (6) al aparato. Asegurarse de que los dos compo- nentes estén bien atornillados.

5.3 Cómo colocar y retirar el cartucho (fi g. 5)

Pulsar el botón de desbloqueo (2) y tirar lenta- mente del vástago del émbolo hacia atrás hasta el tope. Introducir el cartucho en el portacartu- chos (7). Pulsar de nuevo el botón de desbloqueo (2) y empujar el vástago del émbolo (4) hasta el cartucho. Para extraer el cartucho, pulsar de nue- vo el botón de desbloqueo (2) y tirar del vástago (4) hacia atrás hasta el tope. A continuación se puede extraer el cartucho del portacartuchos (7). ADVERTENCIA: Antes de introducir el cartucho, comprobar que no esté perforado o dañado. Utilizar únicamente cartuchos no dañados, de lo contrario la herrami- enta se dañará. Si se utiliza un cartucho que ya se ha abierto previamente, eliminar primero todos los restos de material.

5.4 Empleo de cartuchos usados (fi g. 6)

En el portacartuchos hay una herramienta de punción (8). Esta herramienta puede utilizarse para perforar las boquillas y las aberturas de los cartuchos secos.

5.5 Cómo desmontar/montar el vástago del

émbolo (fi g. 7-8) Si hay suciedad o contaminación en el vástago del émbolo, éste se puede desmontar y limpiar. Para ello, proceder como sigue:

Aflojar el tornillo (9) y retirar la empuñadura del vástago (3) del vástago del émbolo (4) como se muestra en la figura 7.

Pulsar el botón de desbloqueo (2) y tirar del vástago del émbolo (4) hacia delante como se muestra en la fig. 8. El montaje del vástago del émbolo se lleva a cabo realizando la misma secuencia de pasos en sentido contrario. Tener en cuenta que los dientes del vástago de- ben mirar hacia abajo. Anl_TE_SG_18_10_Li_SPK13.indb 90 09.03.2022 10:22:30E

5.6 Indicador de capacidad de batería

(fi g. 9/e) Pulsar el interruptor para acceder al indicador de capacidad de la batería (d). El indicador de cap- acidad de batería (e) le indica el estado de carga de la batería sirviéndose de 3 LED. Si los 3 LED están iluminados: La batería está completamente cargada. Si están iluminados 1 o 2 LED: La batería dispone de sufi ciente carga residual. Si 1 LED parpadea: La batería está vacía, es preciso cargarla. Si todos los LED parpadean: La temperatura de la batería es demasiado baja. Quitar la batería del aparato y dejarla durante un día a temperatura ambiente. Si vuelve a aparecer el fallo, la batería se ha descargado completa- mente y está defectuosa. Quitar la batería del aparato. Está prohibido emplear o cargar una batería defectuosa.

Con el disparador (1) se puede controlar adici- onalmente la velocidad y, por tanto, también el avance del vástago de forma continua. Cuanto más se apriete el disparador (1), más rápido será el avance del vástago. Encendido: Pulsar el disparador (1). Apagado: Soltar el disparador (1).

6.2 Ajuste de la velocidad (fi g. 10)

La velocidad de avance puede ajustarse girando el regulador de velocidad (5). Si se gira la rueda de ajuste hacia „+“, aumenta la velocidad. Se consigue una velocidad menor girando la rueda de ajuste en la dirección „-“.

6.3 Advertencia: función antigoteo

El aparato está equipado con una función anti- goteo, es decir, se evita el goteo del producto al retroceder ligeramente el vástago del émbolo y liberar así la presión en el cartucho.

6.4 Cómo trabajar con la pistola de cartu-

chos inalámbrica Preparación de las superfi cies de sellado La superfi cie que se va a sellar debe prepararse eliminando la suciedad, la grasa o los restos de sellador antiguo. La zona a sellar debe estar lim- pia y seca. Advertencia: Se recomienda presionar una costura de silicona sobre un trozo de papel o cartón para comprobar la cantidad de sellador y la velocidad ajustada.

Comprobar que el portacartuchos (6) está bien atornillado (apartado 5.2).

Comprobar que la punta de la boquilla del cartucho está cortada o no está atascada.

Poner la rueda de ajuste de velocidad (apartado 6.2) en el nivel 1.

El aparato está ahora listo para funcionar

Presionar el disparador (1) para dispensar el sellador ADVERTENCIA: Si la junta es demasiado estrecha, se tendrá que recortar la punta de la boquilla del cartucho para aplicar un poco más de sellador. La pistola de cartuchos se debe de guiar con cui- dado y de manera uniforme a lo largo de la super- fi cie de sellado. Es preciso asegurarse de que el sellador está en contacto con ambas superfi cies de aplicación. Utilizar un alisador de juntas o el dedo para presionar cuidadosamente el sellador en las esquinas o cerrar las grietas. Cuando el cartucho está vacío, el motor se apaga automáticamente. Anl_TE_SG_18_10_Li_SPK13.indb 91 09.03.2022 10:22:30E

7. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Limpiar el émbolo y el portacartuchos después de cada uso. Retirar el sellador antes de que se endurezca. Los restos de sellador y material adhesivo en el vástago del émbolo pueden hacer que éste se blo- quee.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.Einhell-Service.com

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TE_SG_18_10_Li_SPK13.indb 92 09.03.2022 10:22:30E

10. Indicación cargador

Estado de indicación Signifi cado y medida LED rojo LED verde Apagado Parpadea Listo para funcionamiento El cargador está conectado a la red y listo para el funcionamiento, la ba- tería no está en el cargador Encendido Apagado Carga El cargador carga la batería en modo rápido. Consultar el tiempo de carga necesario en el cargador. ¡Advertencia! En función de lo cargada que esté la batería, los tiempos de carga reales pueden diferir de los indicados. Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO) Después se cambia a carga lenta hasta que la batería esté completamen- te cargada. Para ello, dejar la batería en el cargador unos 15 minutos más. Medida: Sacar la batería del cargador. Desconectar el cargador de la red. Parpadea Apagado Carga adaptada El cargador se encuentra en el modo de carga lenta. Por motivos de seguridad, en este modo la batería se carga con mayor lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas: - Hace mucho tiempo que no se ha cargado la batería. - La temperatura de la batería no se encuentra dentro del rango óptimo. Medida: Esperar hasta que el proceso de carga haya fi nalizado, la batería puede seguir cargándose. Parpadea Parpadea Fallo El proceso de carga ya no es posible. La batería está defectuosa. Medida: Está prohibido cargar una batería defectuosa. Sacar la batería del cargador. Encendido Encendido Avería por temperatura La batería está demasiado caliente (p. ej. por radiación solar directa) o demasiado fría (por debajo de 0° C) Medida: Sacar la batería y guardarla durante 1 día a temperatura ambiente (aprox. 20° C). Anl_TE_SG_18_10_Li_SPK13.indb 93 09.03.2022 10:22:30E

11. Plan para localización de averías

Avería Posibles causas Solución No hay sellador, ad- hesivo en la boquilla del cartucho - El cartucho está cerrado - Material endurecido en la boquilla del cartucho o en la abertura del cartucho - El cartucho está dañado - Vástago atascado con el émbolo - El cartucho está vacío - Abrir el cartucho - Retirar el material endurecido, de ser necesario con la herramienta de punción - Cambiar el cartucho - Desmontar y limpiar el vástago del émbolo (véase apartado 5.5) - Introducir un cartucho nuevo Demasiado poco sellador, adhesivo en la boquilla del cartucho - La abertura de la boquilla del car- tucho es demasiado pequeña - La velocidad de avance ajustada es demasiado baja - Sellador, adhesivo sólido - Cortar la boquilla del cartucho de manera adecuada, sustituirla si es necesario - Aumentar la velocidad de avance (véase el apartado 6.2) - Sustituir el cartucho Demasiado sellador, adhesivo en la bo- quilla del cartucho - La abertura de la boquilla del car- tucho es demasiado grande - La velocidad de avance ajustada es demasiado alta - Cortar la boquilla del cartucho de manera adecuada, sustituirla si es necesario - Reducir la velocidad de avance (véase el apartado 6.2) Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom- billa) del aparato. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de Einhell Germany AG. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TE_SG_18_10_Li_SPK13.indb 94 09.03.2022 10:22:31E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Batería Material de consumo/Piezas de consumo* Cartuchos Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TE_SG_18_10_Li_SPK13.indb 95 09.03.2022 10:22:31E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:

www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TE_SG_18_10_Li_SPK13.indb 96 09.03.2022 10:22:31FIN
