Marke	Einhell
Modell	TE-SG 18/10 Li
Produkttyp	Akku-Klebepistole
Stromversorgung	18 V Gleichstrom (Lithium-Ionen-Akku, Power X-Change-System)
Ausstoßkraft	2000 N
Max. Vorschubgeschwindigkeit	10 mm/s
Geschwindigkeitseinstellung	6 Stufen
Max. Kartuschenkapazität	310 ml
Gewicht	1,9 kg
Tropfschutzfunktion	Ja (automatischer Kolbenrückzug)
LED-Beleuchtung	Ja
Batterieladezustandsanzeige	3 LEDs am Gerät
Schalldruckpegel	69,7 dB(A)
Schallleistungspegel	80,7 dB(A)
Vibrationen (Griff)	< 2,5 m/s²
Wartung und Reinigung	Reinigen Sie vor Gebrauch regelmäßig den Kolben und den Kartuschenhalter
Verschleißteile	Akku (nicht im Lieferumfang)
Verbrauchsmaterialien	Kartuschen für Dichtstoff/Kleber
Garantie	24 Monate
Lagertemperatur	5 °C bis 30 °C

Häufig gestellte Fragen - TE-SG 18/10 Li EINHELL

Welchen Akkutyp verwendet die Klebepistole TE-SG 18/10 Li?

Sie verwendet einen Lithium-Ionen-Akku der Power X-Change-Serie von Einhell mit einer Spannung von 18 V. Der Akku und das Ladegerät sind nicht im Lieferumfang enthalten.

Welche Kartuschentypen kann ich verwenden?

Das Gerät akzeptiert Kartuschen für Dichtstoff, Silikon, Acryl oder Kleber bis zu 310 ml. Achten Sie darauf, dass die Kartusche vor Gebrauch nicht beschädigt ist.

Wie stelle ich die Ausstoßgeschwindigkeit ein?

Drehen Sie den Geschwindigkeitsregler (Markierung 5), um zwischen 6 Stufen zu wählen. Drehen Sie zur '+' um die Geschwindigkeit zu erhöhen, zur '-' um sie zu verringern.

Wie lege ich eine Kartusche ein?

Drücken Sie die Entriegelungstaste (2), ziehen Sie die Kolbenstange nach hinten bis zum Anschlag, legen Sie die Kartusche ein und drücken Sie dann die Stange zurück, bis sie die Kartusche berührt.

Was tun, wenn der Kleber nicht austritt?

Überprüfen Sie, ob die Kartusche verstopft oder leer ist, ob die Düse geöffnet ist und ob die Kolbenstange nicht blockiert ist. Lesen Sie den Fehlerbehebungsplan in der Anleitung.

Wie reinige ich die Klebepistole?

Entfernen Sie vor der Reinigung den Akku. Reinigen Sie den Kolben und den Kartuschenhalter mit einem feuchten Tuch und etwas Seife. Verwenden Sie keine aggressiven Mittel. Vermeiden Sie das Eindringen von Wasser in das Gerät.

Der Akku entlädt sich schnell, was tun?

Stellen Sie sicher, dass der Akku vollständig geladen ist. Ist er alt, kann er defekt sein. Die ideale Ladetemperatur liegt zwischen +10°C und +40°C. Lagern Sie den Akku nicht entladen.

Kann ich angebrochene Kartuschen verwenden?

Ja, aber entfernen Sie zuerst getrocknete Materialreste. Verwenden Sie das im Kartuschenhalter integrierte Bohrwerkzeug, um die Düse bei Bedarf zu entstopfen.

Wie baue ich die Kolbenstange zur Reinigung aus?

Lösen Sie die Schraube (9) und entfernen Sie den Stangengriff. Drücken Sie die Entriegelungstaste (2) und ziehen Sie die Stange nach vorne heraus. Der Zusammenbau erfolgt in umgekehrter Reihenfolge, wobei die Zähne der Stange nach unten zeigen.

Wo finde ich Ersatzteile?

Auf der Website www.Einhell-Service.com. Geben Sie den Gerätetyp, die Artikelnummer und die Teilenummer an. Die Garantie beträgt 24 Monate.

BEDIENUNGSANLEITUNG TE-SG 18/10 Li EINHELL

Art.-Nr.: 45.222.50 I.-Nr.: 21011

-2-

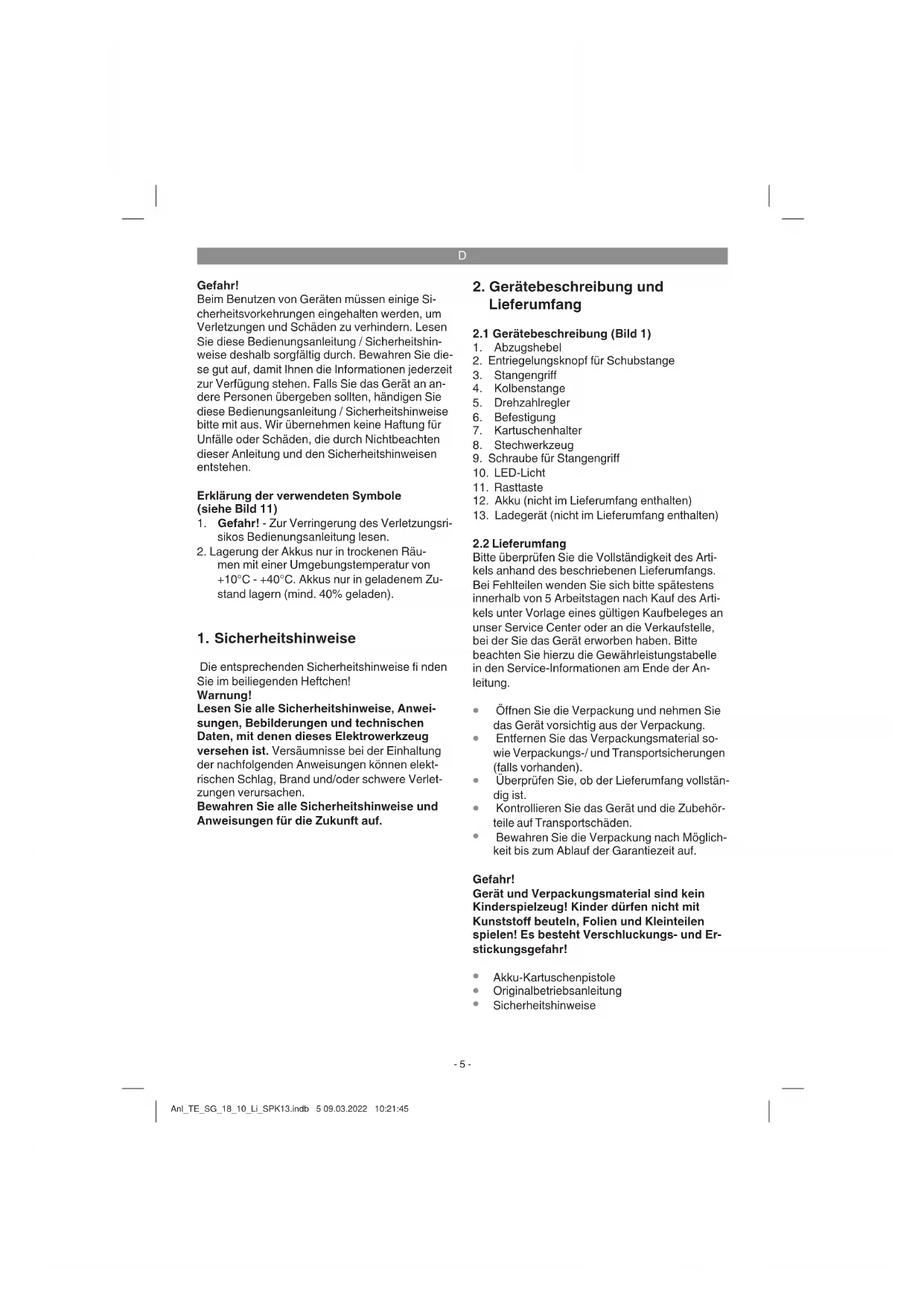

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihr den Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

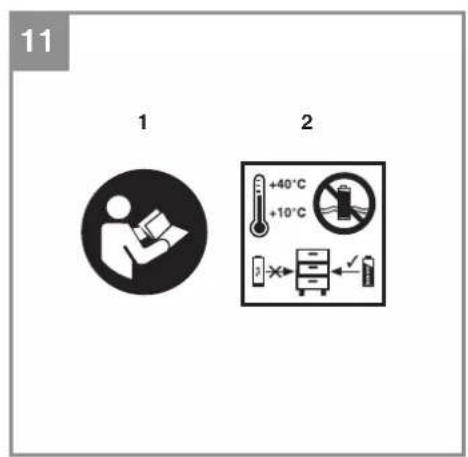

Erklärung der verwendeten Symbole (siehe Bild 11)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ + 40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fänden Sie im beiliegenden Heftchen!

Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebildierungen und technischen Daten, mit denen这点 Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

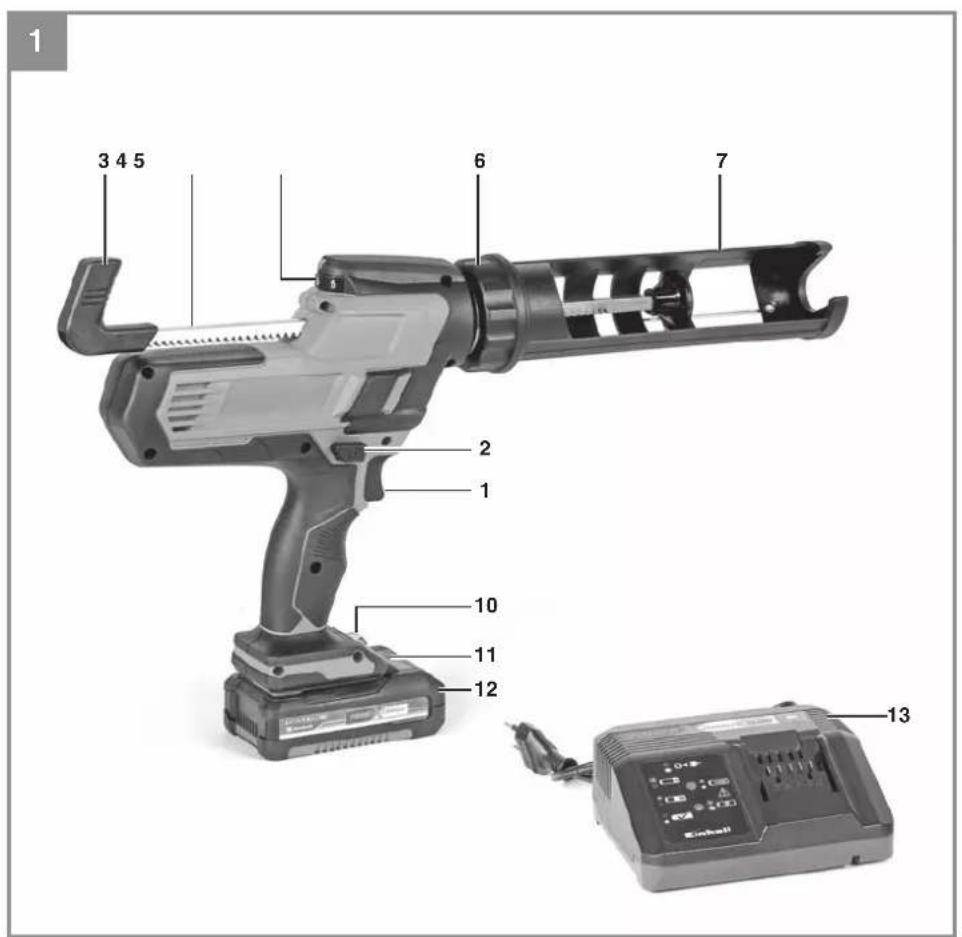

2.1 Gerätebeschreibung (Bild 1)

1. Abzugshebel
2. Entriegelungsknopf fur Schubstange
3. Stangengriff
4. Kolbenstange
5. Drehzahiregler
6. Befestigung
7. Kartuschenhalter
8. Stechwerkzeug
9. Schraube für Stangengriff
10. LED-Licht
11. Rast taste
12. Akku (nicht im Lieferumfang enthalten)
13. Ladegerat (nicht im Lieferumfang enthalten)

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Akku-Kartuschenpistole
  Originalbetriebsanleitung
• Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Die Akku-Kartuschenpistole ist zum Auspressen und Auftragen von Dicht- oder Klebstoff en wie z.B. Silikon, Acryl und Kleber geeignet.

Das Gerat darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spanningsversorgung: 18 V d.c.

Vorschubgeschwindigkeit im Leerlauf max.: 10 mm/s

Geschwindigkeitseinstellung: 6 Stufen
Kartuschengröbe max.: 310 ml

Gewicht: 1,9 kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel L_PA 69,7dB(A)

Unsicherheit K_pA 3dB

Schalleistungspegel LwA. 80,7dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

Handgriff

Schwingungsemissionswert a_n = < 2.5m / s^2 Unsicherheit K = 1,5m / s^2

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemisswerte sind nach einem genomten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte konnen auch zu einer vorläufig gen Einschätzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück beareritet wird.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.

Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie ihre Arbeitsweise dem Gerät an.
- Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispiensweise Zeiten, in den das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zar eingeschaltet ist, aber ohne Belastung lauft).

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.

D

1. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerat vornehmen.

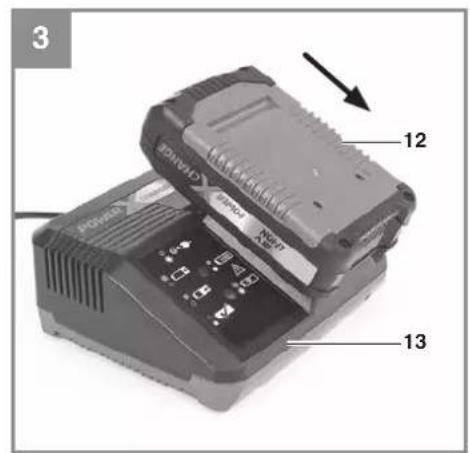

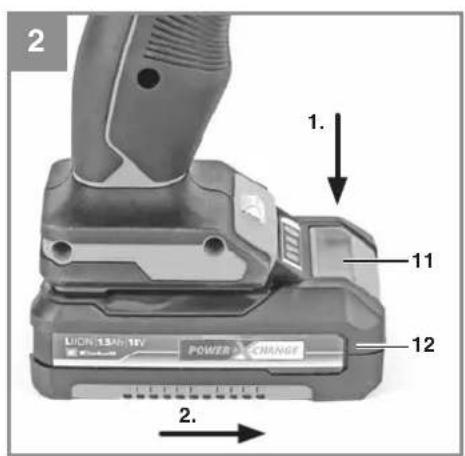

5.1 Laden des LI-Akku-Packs (Bild 2-3)

1. Akku-Pack (12) aus dem Handgriff hereausziehen, damit die Rasttaste (11) nach untendrucken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhenden Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (13) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Schieber den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi den Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreiert Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Soltte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter
und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollen den Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

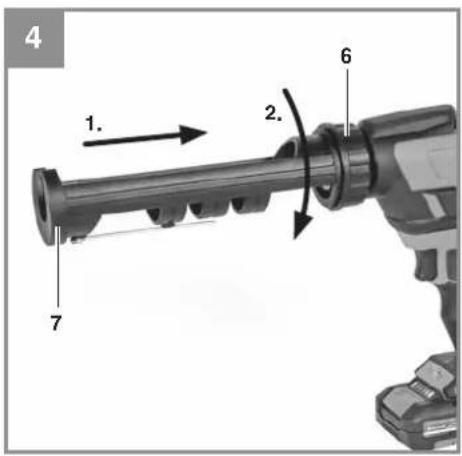

5.2 Montage / Demontage Kartuschenhalter (Bild 4)

Verschrauben Sie den Kartuschenhalter (7) mit der Befestigung (6) am Gerat. Stellen Sie safer, dass die beiden Komponenten sich miteinander verschraubt sind.

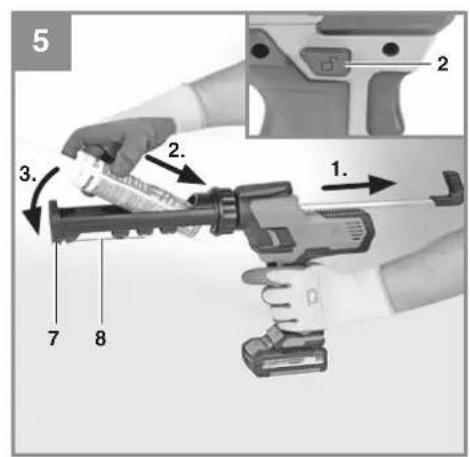

5.3 Kartusche einsetzen und entnahme (Bild 5)

Drucken Sie den Entriegelungsknopf (2) undziehen Sie die Kolbenstange langsam bis zum Anschlag nach hinter. Setzen Sie die Kartusche in den Kartuschenhalter (7) ein. Drucken Sie den Entriegelungsknopf (2) erneut und schieben Sie die Kolbenstange (4) bis zur Kartusche. Zum Entnehmen der Kartusche drucken Sie erneut den Entriegelungsknopf (2) undziehen Sie die Kolbenstange (4) bis zum Anschlag zurück. Dann kann die Einsatzkartusche aus dem Kartuschenhalter (7) entnommen werden.

HINWEIS:

Vor dem Einsetzen der Kartusche ist diese auf Einstiche oder Beschädigungen zu überprüfen. Verwendten Sie nur unbeschädigte Kartuschen, da sonst das Werkzeug beschädigt wird. Falls Sie eine bereits angebrochene Kartusche verwenden, entfern den Sie zuerst alle alten Materialrückstände.

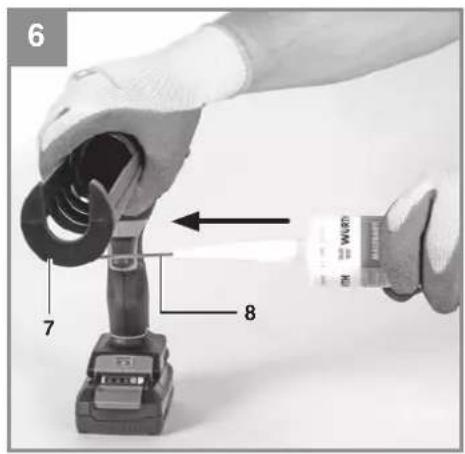

5.4 Verwendung von bebrauchten Einsatzkartuschen (Bild 6)

Am Kartuschenhalter befindet sich ein Stechwerkzeug (8). Mit thisem Werkzeug konnen die eingetrockneten Kartuschentullen und Kartuschenoff nungen durchstochen werden.

D

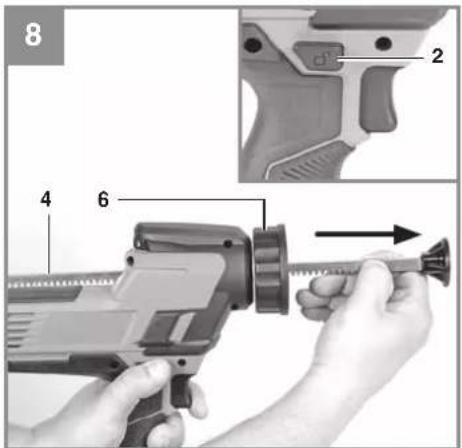

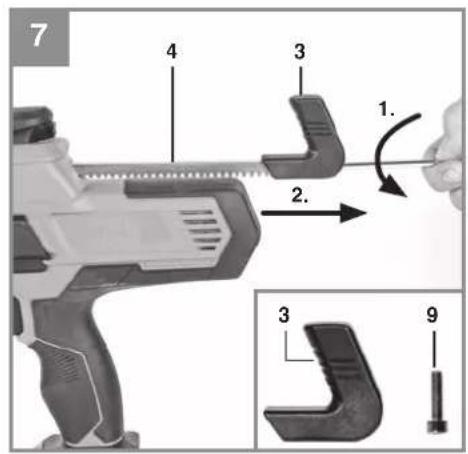

5.5 Kolbenstange demontieren/montieren (Bild 7-8)

Bei Verschmutzungen oder Verunreinigungen an der Kolbenstange, kann die Kolbenstange demontiert und gereinigt werden. Dazu gehen Sieitte wie folgt vor:

• Losen Sie die Schraube (9) und entfernen Sieden Stangengriff (3) von der Kolbenstange (4), wie in Bild 7 gezeigt.
• Drücken Sie den Entregelungsknopf (2) und ziehen Sie die Kolbenstange (4) nach vorne Heraus, wie in Bild 8 gezeigt.

Die Montage der Kolbenstange erfolgt in umge- kehrter Reihenfolge.

Bitte beachten Sie hierbei, dass die Zähne der Kolbenstange nach unten zeigen **

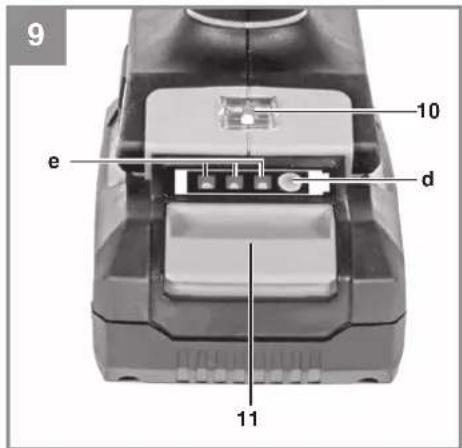

5.6 Akku-Kapazitätsanzeige (Bild 9/Pos. e)
Drücken Sie auf den Schalter für Akku

Kapazitätsanzeige (d). Die Akku-Kapazitätsanzeige (e) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist untersritten. Entfernen Sie den Akku vom Gerät und setzen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tieftentlagen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

6. Bedienung

6.1 Abzugshebel (Bild 1/Pos. 1)

Mit dem Abzugshebel (1) konnen Sie zusätzlich die Drehzahl und damit auch den Vorschub der Kolbenstange stufenlos steuern. Je weiter Sie den Abzugshebel (1) drücken,esto Schneller ist der Vorschub der Kolbenstange.

Einschalten:

Abzugshebel (1) drucken.

Ausschalten:

Abzugshebel (1) loslassen.

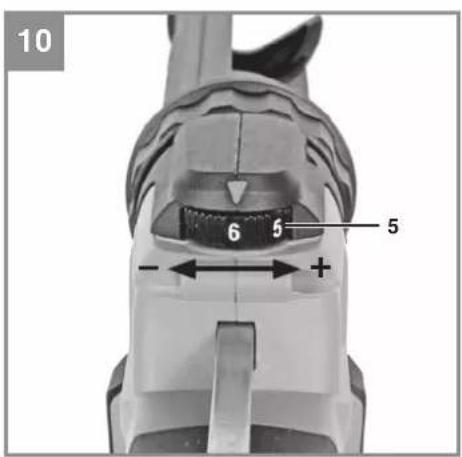

6.2 Geschwindigkeitseinstellung (Bild 10)

Die Zufuhrgeschwindigkeit kann durch Drehen des Drehzahlreglers (5) eingestellt werden. Wenn Sie das Stellrad in Richtung „+“ drehen, erhöhen Sie die Geschwindigkeit. Niedrigere Geschwindigkeit erreichen Sie, wenn Sie das Stellrad in Richtung „-“ drehen.

6.3 Hinweis Tropfschutzfunktion

Das Gerät ist mit einer Tropfschutzfunktion ausgestattet, d.h. ein Nachtropfen der Dichtmasse wird verhindert, indem die Kolbenstange etwas zurückfahrht und somit den Druck in der Kartusche lost.

6.4 Arbeitsen mit der Akku-Kartuschenpistole

Abdichtungsfl achenVBoreiten

Die abzudichtende Fläche mussVBorbereitet werden, indem Sie Schmutz, Fett oder Reste von alter Dichtmasse entfernen. Der abzudichtende Bereich muss sauber und trocken sein.

Hinweis:

Es wird empfohlen, eine Silikonnacht auf ein Stück Papier oder Karton zu drücken, um Dichtmittelmenge und die eingestellte Geschwindigkeit zu testen.

• Prufen Sie, ob der Kartuschenhalter (6) ordnungsgemäß verschraubt ist (Punkt 5.2).
• Überprüfen Sie, ob die Kartusche richtig eingesetzt ist (Punkt 5.3).
• Prufen Sie, ob die Spitze der Kartuschentülle abgeschritten bzw. nicht verstopt ist.
• Stellen Sie das Stellrad der Geschwindigkeitsstellung (Punkt 6.2) auf Stufe 1.
  Das Gerat ist jetzt einsatzbereit
• Drucken Sie den Abzugshebel (1) um Dichtmittel abzugeben

HINWEIS:

Wenn die Fugennaht zu schmal ist, müssen Sie die Spitze der Kartuschentülle zusammen, um etwas mehr Dichtmasse aufzutragen.

Die Kartuschenpistole sollte sorgfältig und gleichmäßig entlang der Abdichtfläche geführt werden.

Es muss sichergestellt sein, dass die Dichtmasse

D

mit beiden Auftragsfl achen Kontakt hat. Benutzen Sie einen Fugenglätter oder ihren Finger, um vorsichtig die Dichtmasse in die Ecken zu drucken oder Risse zu schreiben.

Wenn die Kartusche leer ist, schaltet der Motor automatisch aus.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Entfernen Sie vor allen Reinigungsrarbeiten den Akku.

7.1 Reinigung

• Reinigen Sie den Kolben und den Kartushenschalter nach jeder Benutzung. Das Dichtmittel mussentaft werden, bevor es hart wird. Verbleibendes Dichtmittel und Klebematerial an der Kolbenstange kann dazu führen, dass die Kolbenstange blockiert.
• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende An-gaben gemacht werden:

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisende Info fienden Sie unter www.Einhell-Service.com

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)		Danach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät bef i ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trozdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.

11. Fehlersuchplan

Störung Mögliche	Ursache Behebung
Kein Dichtmittel, Klebemittel an der Kartuschentülle	- Die Kartusche ist verschlussen - Abgehärtes Material in der Kartuschentülle bzw. in der Kartu-schenöff nung - Die Kartusche ist beschädigt - Kolbenstange mit Kolben klemmt - Die Kartusche ist leer	- Kartusche öff nen - Abgehärtes Material entfern, gegebenfalls mit Stechwerkzeug - Kartusche austauschen - Kolbenstange demontieren und reinigen (siehe Punkt 5.5) - Neue Kartusche einsetzen
Zu weniger Dichtmittel, Klebemittel an der Kartuschentülle	- Die Öff nung der Kartuschentülle ist zu Klein - Die Zufuhrgeschwindigkeit ist zu niedrig eingestellt - Dichtmittel, Klebemittel ist fest	- Schneiden Sie die Kartuschentülle passend zu, gegebenfalls ersetzen - Zufuhrgeschwindigkeithigher ein-stellen (siehe Punkt 6.2) - Kartusche ersetzen
Zu viel Dichtmittel, Klebemittel an der Kartuschentülle	- Die Öff nung der Kartuschentülle ist zu groß - Die Zufuhrgeschwindigkeit ist zu hoch eingestellt	- Schneiden Sie die Kartuschentülle passend zu, gegebenfalls ersetzen - Zufuhrgeschwindigkeit niedriger einstellen (siehe Punkt 6.2)

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altergarät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altergaräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent-nommen werden.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfugung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleiße*Akku
Verbrauchsmaterial/Verbrauchsteile*Kartusche
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

Einhell

SERVICE

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles dazu zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns gelebet Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetennten und persönlichen Ansprechpartners hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrer Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkheit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

ERSATZTEILE

ZUBEHOR

GARANTEIERLÄNGERUNGEN

REPARATUSERVICE

SERVICE-STELLEN VOR ORT

Einhell Service

Eschenstraße 6

94405 Landau and der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Alle LED-lamper blinker:

Beskriv venligst fejlfunktionen.

Garantibevis

Kære kunde!

Endast for EU-länder

4. Technische gegevens

Spanning: 18 V DC

Reglarea vitezei: 6 trepte

Marimea maxima a cartusului: 310 ml

Greutate: 1,9 kg

Pericol!

Zgomote sivibrataii

Valorile nivelelor de zgomot si de vibratie au fost calculate conform EN 62841.

Nivelul presiunii sonore L_pA 69,7 dB (A)

Nesiguranta _nA 3 dB

Nivelul capacitati sonore L_WA 80,7 dB (A)

Nesiguranta KwA 3 dB

Akku-Kartuschenpistole* TE-SG 18/10 Li (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC

(EU)2015/1188

2014/35/EU
2006/28/EC
[2014/30/EU]
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC

Annex IV

Notified Body: Reg.No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise:measuredLw= dB(A);guaranteed Lw=dB(A)

P = kW; L/∅ = cm

Notified Body:

2012/46/EU_(EU)2016/1628

Emission No.

Standard references: EN 62841-1; EN 55014-1; EN 55014-2

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 25.10.2021

Andreas Weichselgartner/General-Manager
