MANUAL DE USUARIO PLR 40 C BOSCH

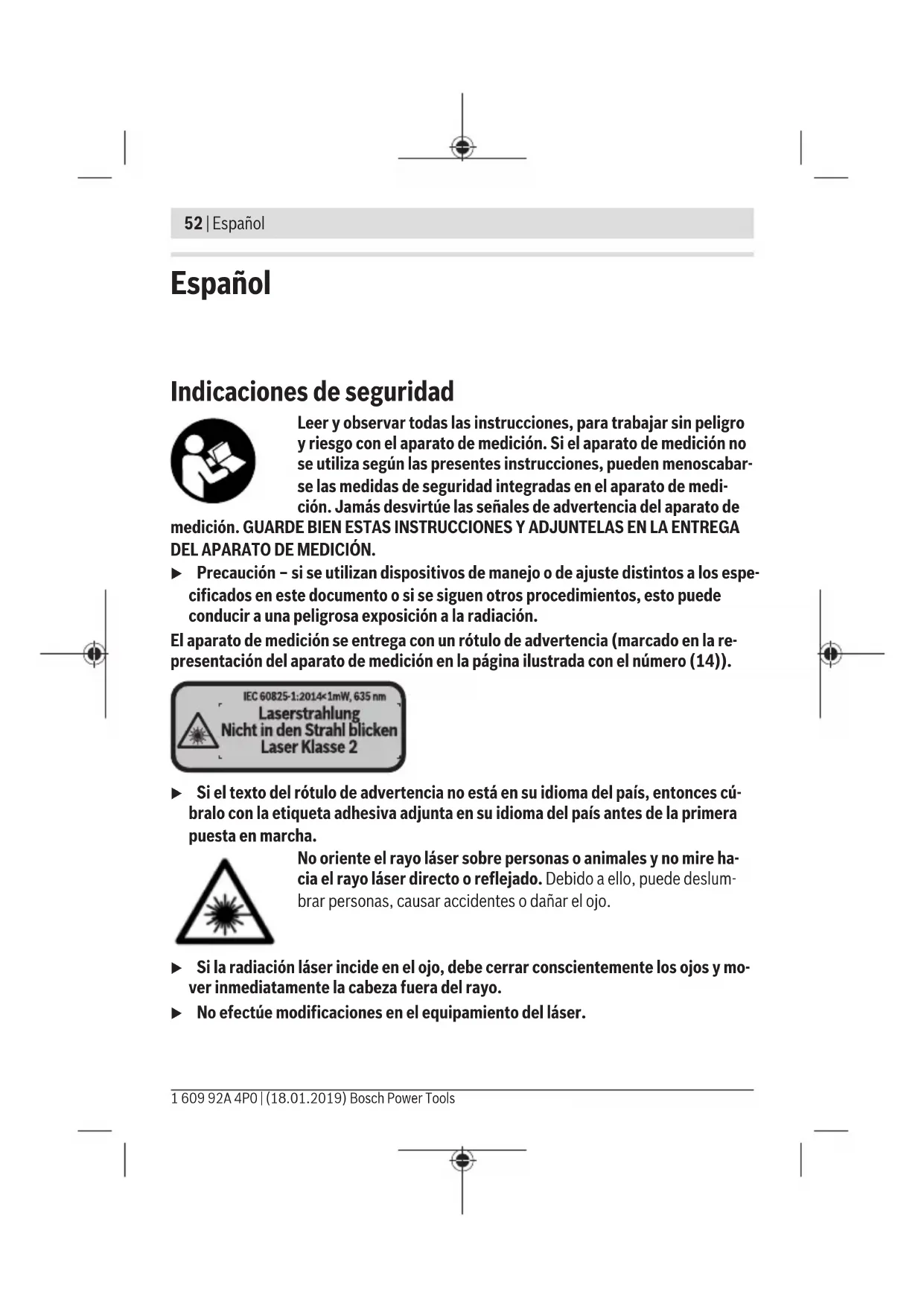

como también los símbolos (logotipos) son marcas de fábrica registradas y propiedad de Bluetooth SIG, Inc. Cada utilización de esta marca de palabra/símbolo por Robert Bosch Power Tools GmbH tiene lugar bajo li- cencia. Descripción del producto y servicio Utilización reglamentaria La herramienta está diseñada para medir distancias, longitudes, alturas y para calcular superficies y volúmenes. El aparato de medición es apto para su uso en el interior. Los resultados de medición pueden transferirse a otros aparatos por Bluetooth®. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)54 | Español Componentes principales La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada. (1) Tecla más [+] (2) Tecla de función (3) Tecla Bluetooth® (4) Tecla de medición [ ] (5) Visualizador en color (6) Selector del plano de referencia (7) Tecla menos [–] (8) Tecla de conexión/desconexión [ ] (9) Tapa del alojamiento de la pila (10) Enclavamiento de la tapa del alojamiento de las pilas (11) Número de serie (12) Lente de recepción (13) Salida del rayo láser (14) Señal de aviso láser (15) Gafas para láser

(17) Estuche de protección

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios. Elementos de indicación (a) Estado Bluetooth® Bluetooth® activado, ninguna conexión establecida Bluetooth® activado, conexión establecida (b) Indicación de pila (c) Valor de medición (d) Resultado (e) Láser conectado (f) Plano de referencia para la medición (g) Función de medición 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsEspañol | 55 Medición de longitud Medición permanente Medición de superficie Medición de volumen (h) Indicación de error "Error" Datos técnicos Telémetro láser digital PLR 30 C PLR 40 C Número de referencia 3 603 F72 1.. 3 603 F72 3.. Alcance 0,05 – 30 m

Precisión de medición (típica) ±2,0 mm

Resolución 1 mm 1 mm Temperatura de servicio –10 °C ... +40 °C –10 °C ... +40 °C Temperatura de almacenamiento –20 °C ... +70 °C –20 °C ... +70 °C Humedad relativa del aire máx. 90 % 90 % Altura de aplicación máx. sobre la altura de referencia 2000 m 2000 m Grado de contaminación según IEC61010-1

Clase de láser 2 2 Tipo de láser 635nm, <1 mW 635nm, <1 mW Diámetro del rayo láser

(a 25 °C) aprox. – a 10m de distancia 9mm 9mm – a 30m de distancia 27mm 27mm – a 40m de distancia − 36mm Sistema automático de desconexión tras aprox. – Láser 20 s 20 s – Aparato de medición (sin medición) 5 min 5 min – Bluetooth® (cuando está inactivo) 3 min 3 min Peso según EPTA‑Procedure 01:2014 0,084 kg 0,084 kg Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)56 | Español Telémetro láser digital PLR 30 C PLR 40 C Medidas 100 x 42 x 22 mm 100 x 42 x 22 mm Pilas 2 x 1,5 V LR03 (AAA) 2 x 1,5 V LR03 (AAA) Autonomía de las pilas, aprox. – Medición individual 10000 E)F)

E)F) – Medición permanente 2,5 h E)F) 2,5 h E)F) Transmisión de datos Bluetooth® Bluetooth® 4.0 (Classic y Low Energy)

Banda de frecuencia de funcionamiento 2402 – 2480 MHz 2402 – 2480 MHz Potencia de emisión máx. 2,5 mW 2,5 mW A) En el caso de mediciones desde el borde trasero del aparato de medición. El alcance aumenta, cuanto mejor retorna la luz láser de la superficie del objetivo (dispersante, no reflejante) y cuan- to más claro es el punto láser en comparación a la claridad del entorno (espacios interiores, cre- púsculo). Para distancias inferiores a 20m no se debería utilizar un tablilla objetivo retroreflec- tante, ya que puede conducir a errores de medición. B) En el caso de mediciones desde el borde trasero del aparato de medición, 100% de reflexión del objetivo (p. ej. una pared pintada, blanca), débil iluminación de fondo y 25°C de temperatu- ra de servicio. Adicionalmente se debe contar con una influencia de  ±0,05mm/m. C) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación. D) en función del tipo de superficie y las condiciones del entorno E) A 25 °C de temperatura de servicio F) Bluetooth® desactivado G) En los aparatos Bluetooth®-Low-Energy, según el modelo y el sistema operativo, es posible que no se pueda establecer una comunicación. Los aparatos Bluetooth® deben apoyar el perfil SPP. Para la identificación unívoca de su aparato de medición sirve el número de referencia (11) en la placa de características. Montaje Colocar/cambiar las pilas Se recomienda utilizar pilas alcalinas de manganeso, o acumuladores, en el aparato de medición. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsEspañol | 57 Con acumuladores de 1,2V se pueden realizar menos mediciones que con pilas de 1,5V. Para abrir la tapa del compartimento de la batería (9), pulse el bloqueo (10) en direc- ción de la flecha y extraiga la tapa del compartimento de las pilas. Coloque las pilas o los acumuladores. Observe en ello la polaridad correcta conforme a la representación en el lado interior del compartimiento de pilas. Cuando aparece por primera vez el símbolo de la batería en la pantalla, todavía se pueden realizar como mínimo 100 mediciones. Cuando el símbolo de pila está vacío, se tienen que cambiar las pilas o el acumulador; ya no se pueden realizar mediciones. Siempre sustituya todas las pilas o acumuladores al mismo tiempo. Solamente utilice pi- las o acumuladores del mismo fabricante e igual capacidad. u Retire las pilas o los acumuladores del aparato de medición, si no va a utilizarlo durante un periodo prolongado. Tras un tiempo de almacenaje prolongado, las pilas y los acumuladores se pueden llegar a corroer o autodescargar. Operación Puesta en marcha u No deje sin vigilancia el aparato de medición encendido y apague el aparato de medición después del uso. El rayo láser podría deslumbrar a otras personas. u Proteja el aparato de medición de la humedad y de la exposición directa al sol. u No exponga el aparato de medición a temperaturas extremas o fluctuaciones de temperatura. No la deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de fuertes fluctuaciones de temperatura, deje que se estabilice primero la temperatura de la herramienta de medición antes de la puesta en servicio. Las tempe- raturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición. u Evite que el aparato de medición reciba golpes o que se caiga. Tras fuertes in- fluencias externas en el aparato de medición, realice siempre un control de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medi- ción", Página65). Interruptor de conexión/desconexión Para encender el aparato de medición, pulse brevemente la tecla de conexión/descone- xión (8) o la tecla de medición (4). Al conectar el aparato de medición no se conecta aún el rayo láser. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)58 | Español Para apagar el aparato de medición, mantenga pulsada la tecla de conexión/descone- xión (8). Si no se presiona ninguna tecla del aparato de medición durante aprox. 5 minutos, en- tonces el aparato de medición se apaga automáticamente para proteger las pilas. Proceso de medición Tras la conexión, el aparato de medición se encuentra en la función de medición de longitudes. Puede ajustar otras funciones de medi- ción pulsando la tecla (2)(ver "Funciones de medición", Página59). Tras la confirmación de la función de medición con la tecla de medi- ción (4) se conecta el rayo láser. Al conectar el aparato de medición, el canto posterior de éste es se- leccionado automáticamente como plano de referencia. Para cambiar el plano de refe- rencia seleccionar (ver "Seleccionar el plano de referencia (ver figuras A–B)", Pági- na58). Coloque el aparato de medición con el plano de referencia seleccionado en la línea de medición deseada (p. ej. pared). Para activar la medición, presione brevemente la tecla de medición (4). A continuación, se desconecta el rayo láser. Para conectar de nuevo el rayo láser, presione brevemente la tecla de medición (4). Para activar otra medición, presione de nuevo brevemente la te- cla de medición (4). u No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia. En la función de medición permanente, la medición comienza tras la primera pulsación de la tecla de medición (4). El valor de medición aparece típicamente dentro de 0,5s y, a más tardar, tras 4s. La du- ración de medición es dependiente de la distancia, las condiciones de luz y las caracte- rísticas de reflexión de la superficie del objetivo. Si no tiene lugar ninguna medición aprox. 20segundos tras el avistamiento, se desco- necta automáticamente el rayo láser para proteger las pilas. Seleccionar el plano de referencia (ver figuras A–B) Para la medición puede elegirse entre dos planos de referencia diferentes: – el borde trasero de la herramienta de medición (por ejemplo al aplicar en paredes), – del borde delantero del aparato de medición (p. ej. al medir desde un borde de me- sa). 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsEspañol | 59 Para cambiar el plano de referencia, pulse la tecla (6) hasta que en la pantalla aparezca el plano de referencia deseado. Siempre que se conecte el aparato de medición se pre- selecciona automáticamente el plano de referencia del canto posterior del aparato de medición. Funciones de medición Medición de longitud Para mediciones de longitud, pulse varias veces la tecla (2) o mantenga pulsada la tecla de medición (4) hasta que en la pantalla (5) aparezca la indicación de medición de longi- tud .

Presione la tecla de medición (4) una vez para apuntar sobre la su- perficie objetivo y otra vez para la medición. El valor de medición se indica en la parte inferior del visualizador. Repita los pasos anteriormente mencionados cada uno de las demás mediciones. Los 3 últimos valores de medición se indican en el visua- lizador. El último valor de medición se encuentra en la parte inferior del visualizador, el penúltimo valor de medición sobre éste último, etc. Medición de superficie Para mediciones de superficie, pulse varias veces la tecla (2) hasta que en la pantalla (5) aparezca la indicación de medición de superficie . Mida luego el ancho y la longitud sucesivamente como en una medición de longitudes. Entre ambas mediciones queda encendido el rayo láser. El tramo a medir parpadea en la indicación para medición de superficie .

El primer valor de medición se indica en la parte superior del visuali- zador. Tras finalizar la segunda medición, se calcula e indica automática- mente la superficie. El resultado final se encuentra en la parte inferior del visualizador; los valores de medición individuales directamente encima. Medición de volumen Para mediciones de volumen, pulse varias veces la tecla (2) hasta que en la pantalla (5) aparezca la indicación de medición de volumen . Mida luego el ancho, la longitud y la altura sucesivamente como en una medición de lon- gitud. Entre las tres mediciones se mantiene encendido el rayo láser. El tramo a medir parpadea en la indicación para medición de volumen . Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)60 | Español

Tras finalizar la tercera medición, se calcula e indica automáticamen- te el volumen. El resultado final se encuentra en la parte inferior del visualizador; los valores de medición individuales directamente enci- ma. Medición permanente (ver figura C) En la medición permanente es posible desplazar el aparato de medición relativamente a un punto actualizándose el valor de medición cada 0,5s, aprox. Usted se puede alejar p. ej. de una pared hasta una distancia deseada; la distancia actual se puede leer en todo momento. Para mediciones continuadas, pulse varias veces la tecla (2) hasta que en la pantalla (5) aparezca la indicación de medición continuada .

min max Presione la tecla de medición (4) para activar el proceso de medi- ción. Mueva el aparato de medición, hasta que se indique el valor de distancia deseado en la parte inferior del visualizador. Presionando la tecla de medición (4) se interrumpe la medición per- manente. El valor de medición actual se indica en la parte inferior del visualizador. Sobre éste se encuentran el mayor y el menor valor de medición. Presionando de nuevo la tecla de medición (4) se inicia nuevamente la medi- ción permanente. La medición permanente se desconecta automáticamente tras 4min. Borrado de mediciones Al pulsar brevemente la tecla de conexión/desconexión (8), puede borrar el último valor de medición individual determinado en todas las funciones de medición. Pulsando bre- vemente varias veces la tecla, se borran los valores de medición individuales en orden in- verso. Sumar/restar valores Los valores de medición o los resultados finales se pueden sumar o restar. Sumar valores El siguiente ejemplo describe la suma de superficies: Determine la superficie según el apartado Medición de superficies (ver "Medición de su- perficie", Página59). 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsEspañol | 61 +4.324 m

Presione la tecla (1) [+]. La superficie calculada se indica en el cen- tro del visualizador. +4.324 m

Presione la tecla de medición (4), para iniciar otra medición de su- perficie. Determine la superficie según el apartado Medición de su- perficies (ver "Medición de superficie", Página59). Para finalizar la suma, presione la tecla de medición (4). Para sumar otros valores de medición, presione de nuevo la tecla (1) [+], etc. Restar valores Para la sustracción de valores, presione la tecla (7) [–]. El siguiente proceder es análogo a „Sumar valores“. Transmisión de datos Transmisión de datos a otros aparatos El aparato de medición está equipado con un módulo Bluetooth® que permite la transmi- sión de datos a determinados terminales móviles con interfaz de Bluetooth® (p. ej., smartphone, tableta) mediante la tecnología inalámbrica. Encontrará las informaciones relativas a los requisitos necesarios del sistema para una conexión Bluetooth® en el sitio web de Bosch www.bosch-pt.com Pueden producirse retrasos entre el terminal móvil y el aparato de medición durante la transmisión de datos por Bluetooth®. Esto puede tener su origen en la distancia entre ambos aparatos o en el mismo objeto de medición. Activación de la interfaz Bluetooth ® para la transmisión de datos a un aparato móvil final Para activar la interfaz de Bluetooth®, pulse la tecla Bluetooth® (3) del aparato de medi- ción. Asegúrese de que la interfaz de Bluetooth® está activada en su terminal móvil. La aplicación (App) especial de Bosch "PLR measure& go" está disponible para aumentar el alcance funcional del terminal móvil y para simplificar el procesamiento de datos. Es- tas aplicaciones las puede descargar de los correspondientes stores conforme al aparato final: Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)62 | Español Después del inicio de la aplicación de Bosch, se establece la comunicación entre el apa- rato móvil final y el aparato de medición. Si se encuentran varios aparatos de medición activos, seleccione el aparato de medición adecuado. El estado de conexión, así como la conexión actual, se muestran en la pantalla (5)(a). Si, transcurridos 3 minutos tras pulsar la tecla de Bluetooth® (3), no es posible establecer ninguna conexión, el Bluetooth® se desconecta para automáticamente para proteger las pilas/baterías. Desactivación de la interfaz Bluetooth

Para desactivar la interfaz de Bluetooth®, pulse la tecla de Bluetooth® (3) o apague el aparato de medición. Instrucciones para la operación u El aparato de medición está equipado con una interfaz inalámbrica. Observar las limitaciones locales de servicio, p. ej. en aviones o hospitales. Indicaciones generales El lente de recepción (12) y la salida de la radiación láser (13) no deben estar cubiertos durante una medición. El aparato no deberá moverse al realizar la medición (excepto en la función de medición permanente). Por ello, siempre que sea posible, asiente o apoye el aparato de medición en el punto desde el cual quiera realizar la medición. La medición se efectúa en el centro del haz, también en el caso de proyectar oblicuamen- te el haz. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsEspañol | 63 Influencias sobre el alcance El margen de medición es dependiente de las condiciones de luz y las características de reflexión de la superficie del objetivo. A fin de obtener una mejor visibilidad del rayo lá- ser en los trabajos al aire libre y con fuerte irradiación solar, utilice las gafas ópticas para láser (15) (accesorio) y una tablilla láser reflectante (16) (accesorio), u oscurezca la su- perficie destino. Influencias sobre el resultado de medición Debido a ciertos efectos físicos puede que se presenten mediciones erróneas al medir contra ciertas superficies. Pertenecen a éstas: – superficies transparentes (p. ej. cristal, agua), – superficies reflectantes (p. ej. metal pulido, cristal) – superficies porosas (p. ej. material insonorizante) – superficies estructuradas (p. ej. yeso, piedra natural). En caso dado, utilice la tablilla láser reflectante (16) (accesorio) sobre estas superficies. Asimismo pueden afectar a la medición capas de aire de diferente temperatura, o la re- cepción de reflexiones indirectas. Fallos - Causas y remedio Causa Remedio Símbolo de advertencia de temperatura (termómetro) se indica en el visualizador, manejo imposible El aparato de medición se encuentra fuera de la temperatura de servicio de  -10°C hasta +40 °C. Esperar a que el aparato de medición haya alcanzado la temperatura de operación Indicación de pila decreciente La tensión de la batería disminuye (la medi- ción aún es posible). Cambiar las pilas o acumuladores Indicación de pila vacía, medición imposible Tensión de la pila demasiado baja Cambiar las pilas o acumuladores Indicaciones "Error" y " −−−−" en la pantalla Ángulo demasiado agudo entre el rayo lá- ser y el punto de medición. Abrir el ángulo entre el rayo láser y el punto de medición Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)64 | Español Causa Remedio La superficie objetivo refleja demasiado (p. ej. espejo) o demasiado débil (p. ej. tejido negro), o la luz de entorno es muy fuerte. Utilice la tablilla láser reflectante (16) (ac- cesorio) Salida del rayo láser (13) o lente de recep- ción (12) están empañadas (p. ej., por un cambio rápido de temperatura). Con un paño suave, seque la salida de la ra- diación láser (13) o la lente receptora (12) El valor calculado es superior a 999999 o inferior a -999999m/m
