MANUAL DE USUARIO GLM 25-23 Professional BOSCH
Escanee para más informaciones
Español ...... Página 29
Indicaciones de seguridad
Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición. Si el aparato de medición no se utiliza según las presentes instrucciones, pueden menoscabarse las medidas de seguridad integradas en el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJUNTELAS EN LA ENTREGA DEL APARATO DE MEDICIÓN.
- Precaución – si se utilizan dispositivos de manejo o de ajuste distintos a los especificados en este documento o si se siguen otros procedimientos, esto puede conducir a una peligrosa exposición a la radiación.
El aparato de medición se suministra con un rótulo de advertencia láser (marcada en la representación del aparato de medición en la página ilustrada).
Si el texto del rótulo de advertencia láser no está en su idioma del país, entonces cúbralo con la etiqueta adhesiva adjunta en su idioma del país antes de la primera puesta en marcha.
No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo.
Español
Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo.
No efectúe modificaciones en el equipamiento del láser.
Sólo deje reparar el aparato de medición por personal técnico calificado y sólo con repuestos originales. Solamente así se mantiene la seguridad del aparato de medición.
No deje que niños utilicen el aparato de medición láser sin vigilancia. Podrían deslumbrar involuntariamente a otras personas o a sí mismo.
No trabaje con el aparato de medición en un entorno potencialmente explosivo, en el que se encuentran líquidos, gases o polvos inflamables. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
No utilice las gafas de visualización láser (accesorio) como gafas protectoras. Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, éstas no protegen contra la radiación láser.
No utilice las gafas de visualización láser (accesorio) como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color.
Descripción del producto y servicio
Utilización reglamentaria
El aparato de medición está diseñado para medir distancias, longitudes, alturas y para calcular superficies.
El aparato de medición es apropiado para ser utilizado en el interior y a la intemperie.
Este producto es un producto láser de consumo conforme a la norma EN 50689.
Componentes principales
La numeración de los componentes se refiere a la representación del aparato de medición en las páginas ilustradas.
(1) Pantalla
(2) ▲ Tecla de medición
(3) Func Tecla de función
(4) Símbolo plano de referencia para la medición (borde trasero)
(5) Alojamiento del lazo de transporte
(6) Tapa del compartimento de las pilas
(7) Enclavamiento de la tapa del compartimento de las pilas
(8) Número de serie
(9) Señal de aviso láser
(10) Lente de recepción
(11) Salida del rayo láser

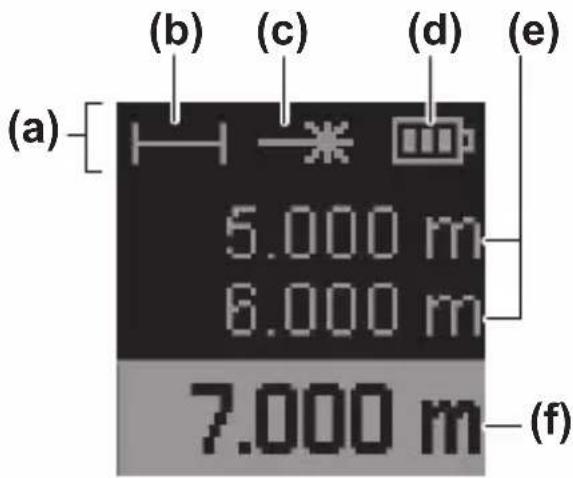

Elementos de indicación
(a) Barra de estado
(b) Indicador de función de medición
(c) Láser conectado
(d) Indicador de pila
(e) Líneas de valores de medición
32 | Español
(f) Valor de medición actual/línea de resultados
(g) Menú Funciones de medición
(h) Menú Unidades de medida
(i) Menú Informaciones adicionales
Datos técnicos
| Telémetro láser digital GLM 25-23 | |
| Número de artículo | 3 601 K72 W.. |
| Margen de medición^A) | 0,15 - 25 m |
| Margen de medición (condiciones desfavorables) ^B) | 0,15 - 10 m |
| Precisión de la medición^A) | ±2,0 mm |
| Exactitud de medición (condiciones desfavorables) ^B) | ±4,0 mm |
| Unidad de indicación más pequeña 1,0 mm | |
| Tiempo de medición 0,5 s - 4,2 s | |
| Generalidades | |
| Temperatura de servicio -10 °C ... +45 °C | |
| Temperatura de almacenamiento -20 °C ... +70 °C | |
| Humedad máx. relativa del aire 90 % | |
| Altura de aplicación máx. sobre la altura de referencia | 2000 m |
| Grado de contaminación según IEC 61010-1 | 2^C) |
| Clase de láser 2 | |
| Tipo de láser 635 nm, < 1 mW | |
| Divergencia del rayo láser < 1,5 mrad (ángulo completo) | |
1 609 92A 7G5 | (09.05.2023) Bosch Power Tools
Telémetro láser digital GLM 25-23
Pilas 2 × 1,5 V LR03
(AAA)
Accumuladores 2 × 1,2 V HR03
(AAA)
A) En el caso de mediciones desde el borde trasero del aparato de medición, rige para una alta reflectividad del objetivo (p. ej. una pared pintada de color blanco), una iluminación de fondo débil y una temperatura de servicio de 20 °C, adicionalmente se debe contar con una desviación dependiente de la distancia de ±0,05 mm/m.
B) En el caso de mediciones desde el borde trasero del aparato de medición, rige para una alta reflectividad del objetivo (p. ej. una pared pintada de color blanco), una iluminación de fondo intensa, una temperatura de servicio de 20 °C y gran altitud. Adicionalmente se debe contar con una desviación dependiente de la distancia de ±0,15 mm/m.
C) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación.
Para la identificación unívoca de su aparato de medición sirve el número de serie (8) en la placa de características.
Colocar/cambiar pilas
Siempre sustituya todas las pilas o acumuladores al mismo tiempo. Solamente utilice pilas o acumuladores del mismo fabricante e igual capacidad.
i Observe en ello la polaridad correcta conforme a la representación en el lado interior del compartimento de pilas.
▶ Retire las pilas o los acumuladores del aparato de medición, si no va a utilizarlo durante un periodo prolongado.
Tras un tiempo de almacenaje prolongado, las pilas y los acumuladores se pueden llegar a corroer o autodescargar.
34 | Español
Operación
Puesta en marcha
No deje sin vigilancia el aparato de medición encendido y apague el aparato de medición después del uso. El rayo láser podría deslumbrar a otras personas.
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición a temperaturas extremas o fluctuaciones de temperatura. No la deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de fuertes fluctuaciones de temperatura, deje que se estabilice primero la temperatura de la herramienta de medición antes de la puesta en servicio. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición.
Evite que el aparato de medición reciba golpes o que caiga. Si el aparato de medición padece fuertes impactos externos, deberá realizar siempre una comprobación de precisión (ver "Comprobación de la exactitud", Página 36) antes de continuar con los trabajos.
» Presione la tecla para conectar el aparato de medición.
» Mantenga presionada la tecla para desconectar el aparato de medición.
Si no se presiona ninguna tecla del aparato de medición durante aprox. 5 minutos, el aparato de medición se apaga automáticamente para proteger las pilas.
Proceso de medición
Tras la primera conexión, el aparato de medición se encuentra en la función de medición de longitudes. Tras cada siguiente conexión, el aparato de medición se encuentra en la última función de medición utilizada.
El plano de referencia para la medición es siempre el borde trasero del aparato de medición.
» Coloque la herramienta de medición en el punto de inicio deseado de la medición (p. ej. pared).
» Presione brevemente la tecla para conectar el rayo láser.
» Ponga la mira del rayo láser sobre la superficie del objetivo.
» Presione de nuevo brevemente la tecla para activar la medición.
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
El aparato de medición no debe moverse durante una medición. Por esta razón, coloque el aparato de medición en lo posible en una superficie fija de tope o de apoyo.
El lente de recepción (10) y la salida de la radiación láser (11) no deben estar cubiertos durante una medición.
Ajustes básicos
El aparato de medición ofrece los siguientes ajustes básicos:
- Cambio de la unidad de medida
- Informaciones sobre el aparato de medición
- Código QR para las instrucciones de servicio online
36 | Español
- Reposición a ajuste de fábrica
- Textos de licencia e indicaciones legales
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
Funciones de medición
Seleccionar/modificar funciones de medición
En el menú de funciones se encuentran las siguientes funciones:
- Medición de longitudes
- Medición permanente
- Medición de superficie
» Presione la tecla para abrir el menú Funciones.
» Seleccione la función de medición deseada con la tecla Func
» Presione la tecla ▲ para confirmar la selección.
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
Comprobación de la exactitud
Compruebe con regularidad la exactitud del aparato de medición.
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
Aviso de fallo
Si no se puede realizar correctamente una medición, se indica el mensaje de error Error en la pantalla.
» Intente realizar de nuevo el proceso de medición.
» Si aparece de nuevo el mensaje de error, desconecte y conecte de nuevo el aparato de medición e inicie nuevamente la medición.
El aparato de medición vigila el correcto funcionamiento durante cada medición. Si se detecta un defecto, la pantalla sólo indica aún el símbolo adya- cente y el aparato de medición se desconecta. En este caso, haga llegar el aparato de medición a través de su concesionario al servicio postventa Bosch.
Mantenimiento y servicio
Mantenimiento y limpieza
Mantenga limpio siempre el aparato de medición.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No utilice ningún detergente o disolvente.
En particular, cuide el lente receptor (10) con el mismo cuidado con el que deben tratarse las gafas o el lente de una cámara.
En caso de reparación, envíe el aparato de medición.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así
38 | Español
como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com
El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
México
Robert Bosch S. de R.L. de C.V.
C.P. 50071 Zona Industrial, Toluca - Estado de México
Tel.: (52) 55 528430-62
Tel.: 800 6271286
www.boschherramientas.com.mx
Direcciones de servicio adicionales se encuentran bajo:
Recomendamos que los aparatos de medición, los accesorios y los embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
¡No arroje los aparatos de medición y las pilas a la basura!
Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, los aparatos de medición que ya no son aptos para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
