| Marque | Bosch |
| Modèle | GLM 25-23 Professional |
| Type | Télémètre laser |
| Portée (conditions favorables) | 0,15 - 25 m |
| Portée (conditions défavorables) | 0,15 - 10 m |
| Précision de mesure (conditions favorables) | ±2,0 mm |
| Précision de mesure (conditions défavorables) | ±4,0 mm |
| Plus petite unité d'affichage | 1,0 mm |
| Durée de mesure | 0,5 s - 4,2 s |
| Classe laser | 2 |
| Type de laser | 635 nm, < 1 mW |
| Divergence du faisceau laser | < 1,5 mrad (angle plein) |
| Alimentation | 2 piles 1,5 V LR03 (AAA) |
| Température de fonctionnement | -10 °C à +45 °C |
| Température de stockage | -20 °C à +70 °C |
| Humidité relative maxi | 90 % |
| Altitude d'utilisation maxi | 2 000 m |
| Fonctions de mesure | Mesure de distances, mesure continue, mesure de surfaces |
| Sécurité | Laser classe 2, ne pas diriger le faisceau vers les yeux |
| Entretien | Nettoyer avec un chiffon doux et humide, ne pas immerger |
| Service après-vente | Bosch SAV, site www.bosch-pt.com |
FOIRE AUX QUESTIONS - GLM 25-23 Professional BOSCH
Questions des utilisateurs sur GLM 25-23 Professional BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télémètre au format PDF gratuitement ! Retrouvez votre notice GLM 25-23 Professional - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GLM 25-23 Professional de la marque BOSCH.
MODE D'EMPLOI GLM 25-23 Professional BOSCH
Scannez pour plus d'informations
4
(9)
Consignes de sécurité
Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenez-en compte. En cas de non-respect des présentes instructions,
les fonctions de protection de l'appareil de mesure
risquent d'être altérées. Faites en sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ CES INSTRUCTIONS DANS UN LIEU SÛR ET REMETTEZ-LES À TOUT NOUVEL UTILISATEUR DE L'APPAREIL DE MESURE.
Attention – L'utilisation d'autres dispositifs de commande ou d'ajustage que ceux indiqués ici ou l'exécution d'autres procédures risque de provoquer une exposition dangereuse aux rayonnements.
L'appareil de mesure est fourni avec une étiquette d'avertissement laser (repérée dans la représentation de l'appareil de mesure sur la page des graphiques).
Si le texte de l'étiquette d'avertissement laser n'est pas dans votre langue, recouvrez l'étiquette par l'autocollant dans votre langue qui est fourni, avant de procéder à la première mise en service.
Ne dirigez jamais le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser projeté par l'appareil ou réfléchi. Vous risqueriez d'éblouir des personnes, de provoquer des accidents ou de causer des lésions oculaires.
Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. N'apportez jamais de modifications au dispositif laser.
N'apportez aucune modification au dispositif laser.
▶ Ne confiez la réparation de l'appareil de mesure qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. La sécurité de l'appareil de mesure sera ainsi préservée.
▶ Ne laissez pas les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient de diriger le fais-
ceau vers leurs propres yeux ou d'éblouir d'autres personnes par inadvertance.
▶ Ne faites pas fonctionner l'appareil de mesure en atmosphère explosive, en présence de liquides, gaz ou poussières inflammables. L'appareil de mesure peut produire des étincelles susceptibles d'enflammer les poussières ou les vapeurs.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lunettes de protection. Les lunettes de vision laser aident seulement à mieux voir le faisceau laser ; elles ne protègent pas contre les effets des rayonnements laser.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lunettes de soleil ou pour la circulation routière. Les lunettes de vision laser n'offrent pas de protection UV complète et elles faussent la perception des couleurs.
Description du produit et des prestations
Utilisation conforme
L'appareil de mesure est destiné à la mesure de distances, de longueurs, de hauteurs et d'écartements, ainsi qu'au calcul de surfaces.
L'appareil de mesure est conçu pour une utilisation en intérieur et en extérieur.
Ce produit est un appareil à laser grand public selon EN 50689.
Éléments constitutifs
La numérotation des éléments se réfère à la représentation de l'appareil de mesure sur les graphiques.
20 | Français

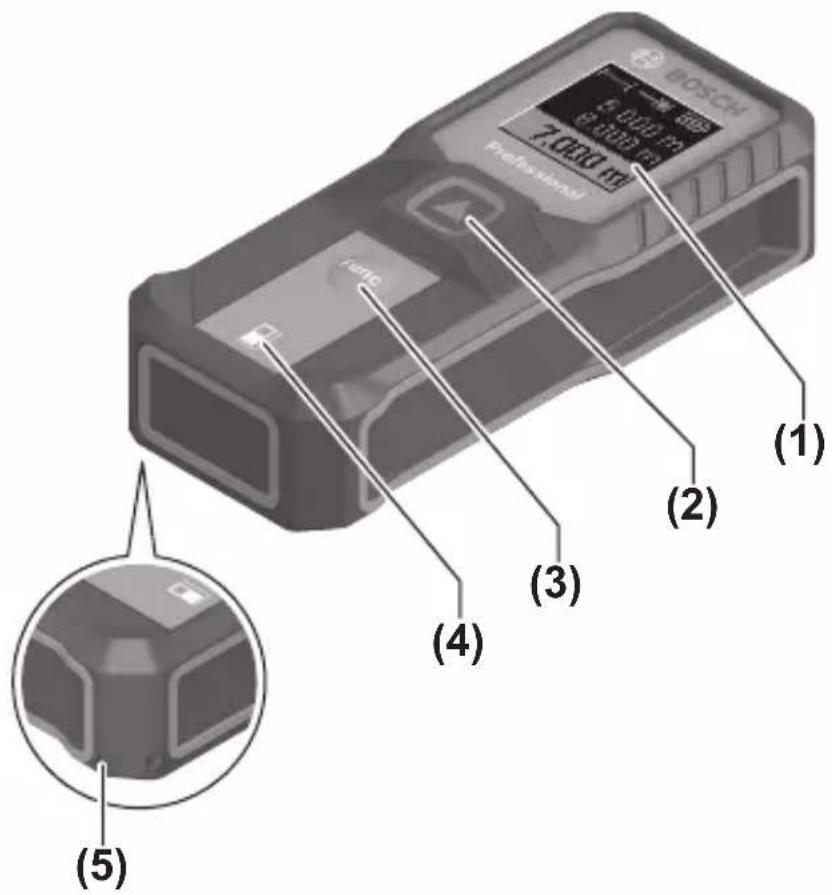

(1) Écran
(2) ▲ Touche de mesure
(3) Func Touche de fonction
(4) Symbole Plan de référence de la mesure (bord arrière)
(5) Fixation dragonne

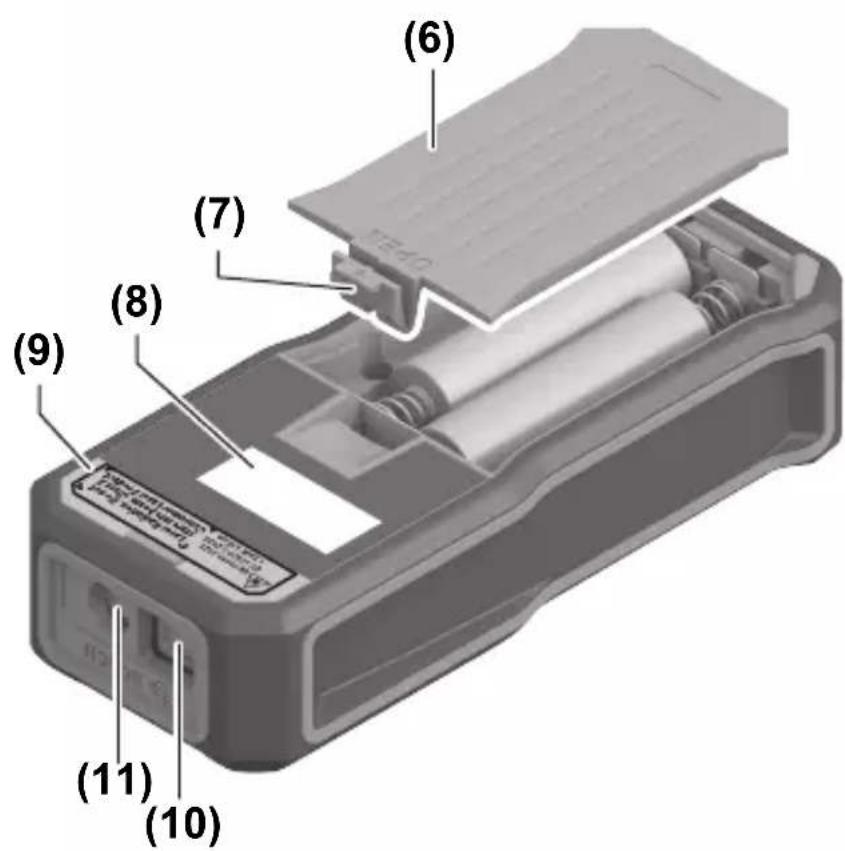

(6) Couvercle du compartiment à piles
(7) Verrouillage du couvercle du compartiment à piles
(8) Numéro de série
(9) Étiquette d'avertissement laser
(10) Lentille de réception
(11) Sortie faisceau laser
Affichages
(a) Barre d'état
(b) Affichage fonction de mesure
(c) Laser activé
(d) Affichage piles
(e) Lignes de valeurs mesurées
(f) Valeur de mesure actuelle/ligne de résultat
(g) Menu Fonctions de mesure
(h) Menu Unités de mesure
(i) Menu Autres informations
Caractéristiques techniques
| Télémettre laser GLM 25-23 | |
| Référence | 3 601 K72 W.. |
| PortéeA) | 0,15 - 25 m |
| Portée (dans des conditions défavorables)B) | 0,15 - 10 m |
| Précision de mesureA) | ±2,0 mm |
| Précision de mesure (dans des conditions défavorables)B) | ±4,0 mm |
| Plus petite unité d'affichage 1,0 mm | |
| Durée de mesure 0,5 s - 4,2 s | |
| Généralités | |
| Températures de fonctionnement -10 °C ... +45 °C | |
| Températures de stockage -20 °C ... +70 °C | |
| Humidité d'air relative maxi 90 % | |
| Altitude d'utilisation maxi 2 000 m | |
| Degré d'encrassement selon CEI 61010-1 | 2C) |
| Classe laser 2 | |
| Type de laser 635 nm, < 1 mW | |
| Divergence du faisceau laser < 1,5 mrad (angle plein) | |
| Piles 2 × 1,5 V LR03 | (AAA) |
Télémetre laser GLM 25-23
A) Dans le cas d'une mesure à partir du bord arrière de l'appareil, valable en cas de cible à fort pouvoir réfléchissant (p. ex. mur peint en blanc), sous une faible luminosité ambiante, à une température d'utilisation de 20 °C. Il convient en outre de prendre en compte un écart lié à la distance de ±0,05 mm/m.
B) Dans le cas d'une mesure à partir du bord arrière de l'appareil, valable en cas de cible à fort pouvoir réfléchissant (p. ex. mur peint en blanc), sous une forte luminosité, à une température d'utilisation de 20 °C et à des altitudes élevées. Il convient en outre de prendre en compte un écart lié à la distance de ±0,15 mm/m.
C) N'est conçu que pour les salissures/saletés non conductrices mais supporte occasionnellement la conductivité due aux phénomènes de condensation.
Le numéro de série (8) inscrit sur l'étiquette signalétique permet une identification précise de votre appareil de mesure.
Mise en place/changement des piles
Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque avec la même capacité.
i Respectez ce faisant la polarité indiquée sur le graphique qui se trouve à l'intérieur du compartiment à piles.
Sortez les piles de l'appareil de mesure si vous savez que l'appareil ne va pas être utilisé pour une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder et se décharger.
Utilisation
Mise en marche
▶ Ne laissez pas l'appareil de mesure sans surveillance quand il est allumé et éteignez-le après l'utilisation.
D'autres personnes pourraient être éblouies par le faisceau laser.
Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil.
N'exposez pas l'appareil de mesure à des températures extrêmes ou de brusques variations de température. Ne le laissez p. ex. pas trop longtemps dans une voiture exposée au soleil. Après un brusque changement de température, attendez que l'appareil de mesure prenne la température ambiante avant de l'utiliser. Des températures extrêmes ou de brusques changements de température peuvent réduire la précision de l'appareil de mesure.
Évitez les chocs violents et évitez de faire tomber l'appareil de mesure. Lorsque l'appareil de mesure a été soumis à de fortes sollicitations extérieures, effectuez toujours un contrôle de précision (voir « Contrôle de précision », Page 25) avant de continuer à l'utiliser
Mise en marche/arrêt
» Pour mettre en marche l'appareil de mesure, actionnez la touche ▲
» Pour éteindre l'appareil de mesure, appuyez longuement sur la touche ▲
Si vous n'actionnez aucune touche pendant env. 5 min, l'appareil de mesure s'arrête automatiquement afin d'économiser les piles.
24 | Français
Processus de mesure
Après sa première mise en marche, l'appareil de mesure se trouve dans le mode Mesure de distances. À chaque nouvelle mise en marche, l'appareil de mesure se trouve dans la dernière fonction de mesure utilisée.
Le plan de référence pour la mesure est toujours le bord arrière de l'appareil de mesure.
» Placez l'appareil de mesure au point de départ souhaité de la mesure (par ex. contre un mur).
» Actionnez brièvement la touche pour activer le laser.
» Pointez le faisceau laser vers la surface cible.
» Pour démarrer la mesure, actionnez à nouveau brièvement
la touche ▲
Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals
Pendant les mesures, l'appareil de mesure ne doit pas être bougé. Posez-le pour cette raison sur une surface stable ou appuyez-le contre un rebord.
La lentille de réception (10) et l'orifice de sortie du faisceau laser (11) ne doivent pas être recouverts lors d'une mesure.
Réglages de base
L'appareil de mesure offre les réglages de base suivants :
- Changement d'unité de mesure
- Informations sur l'appareil de mesure
- QR-Code pour consulter la notice d'utilisation en ligne
- Réinitialisation aux valeurs usine
- Textes de licence et informations juridiques
Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals
Fonctions de mesure
Sélection des fonctions de mesure/changement de fonction de mesure
Le menu Fonctions donne accès aux fonctions suivantes :
- Mesure de distances
- Mesure continue
- Mesure de surfaces
» Appuyez sur la touche pour ouvrir le menu Fonctions.
» Sélectionnez la fonction de mesure souhaitée avec la touche Func
» Pour valider la sélection, actionnez la touche ▲
Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals
Contrôle de précision
Vérifiez à intervalles réguliers la précision de l'appareil de mesure.
Pour plus d'informations, consultez la notice d'utilisation en ligne : www.bosch-pt.com/manuals
Message de défaut
Lorsqu'une mesure ne peut pas être effectuée correctement, le message de défaut Error s'affiche sur l'écran.
» Essayez à nouveau la procédure de mesure.
» Si le message d'erreur apparaît à nouveau, éteignez et rallumez l'appareil de mesure et réeffectuez la mesure.
L'appareil de mesure surveille son bon fonctionnement à chaque mesure. Si un défaut est constaté, l'écran n'affiche plus que le symbole représenté ci-contre, et l'appareil de mesure s'éteint. En pareil cas, renvoyez l'appareil de mesure au service après-vente Bosch via votre revendeur.
Entretien et Service après-vente
Nettoyage et entretien
Maintenez l'appareil de mesure propre.
N'immergez jamais l'appareil de mesure dans de l'eau ou dans d'autres liquides.
Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.
Traitez et nettoyez la lentille de réception (10) avec le même soin que des lunettes ou la lentille d'un appareil photo.
Si l'appareil doit être réparé, renvoyez-le.
Service après-vente et conseil utilisateurs
Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site :
www.bosch-pt.com
L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.
Maroc
Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.
Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif
Tel.: 09 70 82 12 26 (Numéro non surtaxé au prix d'un appel local)
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel.: (01) 43119006
E-Mail : sav-bosch.outillage@fr.bosch.com
Vous trouverez d'autres adresses du service après-vente sous :
Élimination des déchets
Prière de rapporter les instruments de mesure, leurs accessoires et les emballages dans un Centre de recyclage respectueux de l'environnement.
Ne jetez pas les appareils de mesure et les piles avec des ordures ménagères !
Seulement pour les pays de l'UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et sa transposition dans le droit national français, les appareils de mesure devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être mis de côté et rapportés dans un centre de collecte et de recyclage respectueux de l'environnement.
En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.
Valable uniquement pour la France :
Points de collecte sur www.quefairedemesdechets.fr
