BEDIENUNGSANLEITUNG PLR 40 C BOSCH

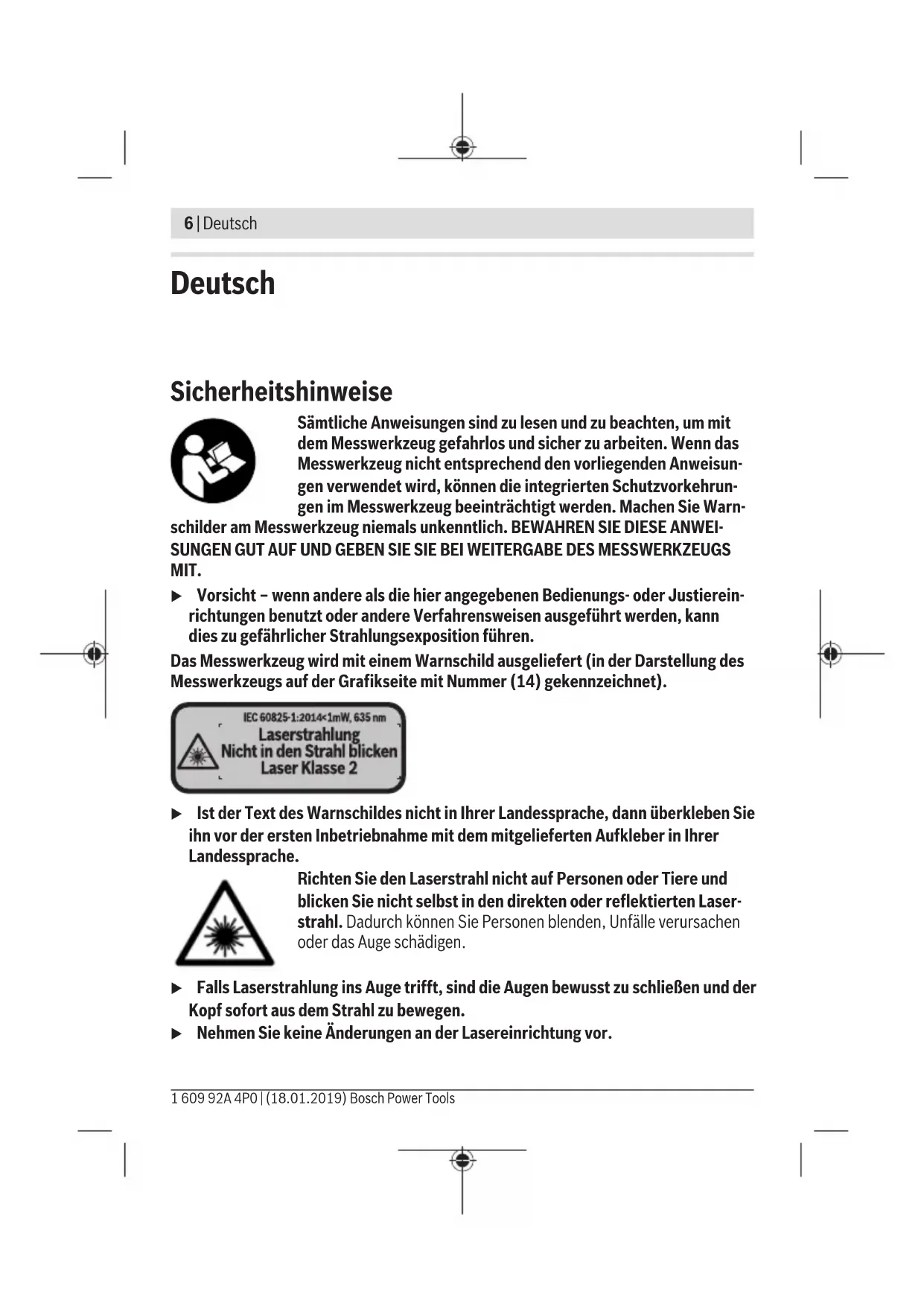

(15) (16) (17) Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)6 | Deutsch Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisun- gen verwendet wird, können die integrierten Schutzvorkehrun- gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn- schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI- SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. u Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein- richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer (14) gekennzeichnet). u Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laser- strahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. u Nehmen Sie keine Änderungen an der Lasereinrichtung vor. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDeutsch | 7 u Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser- strahlung. u Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver- kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. u Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk- zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. u Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth ® kann eine Sto

te und Anlagen, Flugzeuge und medizinischer Gera

te) auftreten. Ebenfalls kann eine Scha

digung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in der Na

he von medizinischen Gera

ten, Tankstellen, chemischen Anlagen, Gebieten mit Explosi- onsgefahr und in Sprenggebieten. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb u

-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Wa- renzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Li- zenz. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abstän- den und zum Berechnen von Flächen und Volumina. Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet. Die Messergebnisse können über Bluetooth® zu anderen Geräten übertragen werden. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)8 | Deutsch Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Plustaste [+] (2) Funktionstaste (3) Bluetooth®-Taste (4) Messtaste [ ] (5) Farbdisplay (6) Taste Wahl der Bezugsebene (7) Minustaste [–] (8) Ein-Aus-Taste [ ] (9) Batteriefachdeckel (10) Arretierung des Batteriefachdeckels (11) Seriennummer (12) Empfangslinse (13) Ausgang Laserstrahlung (14) Laser-Warnschild (15) Laser-Sichtbrille

(16) Laser-Zieltafel

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Anzeigenelemente (a) Status Bluetooth® Bluetooth® aktiviert, keine Verbindung hergestellt Bluetooth® aktiviert, Verbindung hergestellt (b) Batterieanzeige (c) Messwert (d) Ergebnis (e) Laser eingeschaltet (f) Bezugsebene der Messung (g) Messfunktion 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDeutsch | 9 Längenmessung Dauermessung Flächenmessung Volumenmessung (h) Fehleranzeige „Error“ Technische Daten Digitaler Laser-Entfernungsmesser PLR 30 C PLR 40 C Sachnummer 3 603 F72 1.. 3 603 F72 3.. Messbereich 0,05 – 30 m

Messgenauigkeit (typisch) ±2,0 mm

Kleinste Anzeigeneinheit 1 mm 1 mm Betriebstemperatur –10 °C ...+40 °C –10 °C ...+40 °C Lagertemperatur –20 °C ...+70 °C –20 °C ...+70 °C Relative Luftfeuchte max. 90 % 90 % Max. Einsatzhöhe über Bezugshöhe 2000 m 2000 m Verschmutzungsgrad entsprechend IEC61010-1

(bei 25 °C) ca. – in 10m Entfernung 9mm 9mm – in 30m Entfernung 27mm 27mm – in 40m Entfernung − 36mm Abschaltautomatik nach ca. – Laser 20 s 20 s – Messwerkzeug (ohne Messung) 5 min 5 min – Bluetooth® (wenn inaktiv) 3 min 3 min Gewicht entsprechend EPTA-Procedure 01:2014 0,084 kg 0,084 kg Maße 100 x 42 x 22 mm 100 x 42 x 22 mm Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)10 | Deutsch Digitaler Laser-Entfernungsmesser PLR 30 C PLR 40 C Batterien 2 x 1,5 V LR03 (AAA) 2 x 1,5 V LR03 (AAA) Batterielebensdauer ca. – Einzelmessung 10000 E)F)

E)F) – Dauermessung 2,5 h E)F) 2,5 h E)F) Datenübertragung Bluetooth® Bluetooth® 4.0 (Classic und Low Energy)

Betriebsfrequenzband 2402 – 2480 MHz 2402 – 2480 MHz Max. Sendeleistung 2,5 mW 2,5 mW A) Bei Messung ab Hinterkante des Messwerkzeugs. Die Reichweite wird größer, je besser das La- serlicht von der Oberfläche des Zieles zurückgeworfen wird (streuend, nicht spiegelnd) und je heller der Laserpunkt gegenüber der Umgebungshelligkeit ist (Innenräume, Dämmerung). Für Entfernungen kleiner als 20m sollte keine retroreflektierende Zieltafel verwendet werden, da sie zu Messfehlern führen kann. B) Bei Messung ab Hinterkante des Messwerkzeugs, 100% Reflexionsvermögen des Ziels (z.B. ei- ne weiß gestrichene Wand), schwacher Hintergrundbeleuchtung und 25°C Betriebstemperatur. Zusätzlich ist mit einem Einfluss von ±0,05mm/m zu rechnen. C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge- hende durch Betauung verursachte Leitfähigkeit erwartet wird. D) abhängig von der Oberflächenbeschaffenheit und Umgebungsbedingungen E) Bei 25°C Betriebstemperatur F) Bluetooth® deaktiviert G) Bei Bluetooth®-Low-Energy-Geräten kann je nach Modell und Betriebssystem kein Verbindungs- aufbau möglich sein. Bluetooth®-Geräte müssen das SPP-Profil unterstützen. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (11) auf dem Typen- schild. Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien oder Akkus empfohlen. Mit 1,2-V-Akkus sind weniger Messungen möglich als mit 1,5-V-Batterien. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDeutsch | 11 Zum Öffnen des Batteriefachdeckels (9) drücken Sie die Arretierung (10) in Pfeilrich- tung und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens 100 Messungen möglich. Wenn das Batteriesymbol leer ist, müssen Sie die Batterien bzw. Akkus auswechseln, Messungen sind nicht mehr möglich. Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität. u Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es län- gere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung korrodieren und sich selbst entladen. Betrieb Inbetriebnahme u Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser- strahl geblendet werden. u Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. u Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur- schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be- vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan- kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. u Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äu- ßeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite18). Ein-/Ausschalten Zum Einschalten des Messwerkzeugs drücken Sie kurz auf die Ein-Aus-Taste (8) oder auf die Messtaste (4). Beim Einschalten des Messwerkzeugs wird der Laserstrahl noch nicht eingeschaltet. Zum Ausschalten des Messwerkzeugs drücken Sie lange auf die Ein-Aus-Taste (8). Wird ca. 5min lang keine Taste am Messwerkzeug gedrückt, dann schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)12 | Deutsch Messvorgang Nach dem Einschalten befindet sich das Messwerkzeug in der Funkti- on Längenmessung. Andere Messfunktionen können Sie durch mehr- maliges Drücken der Taste (2) einstellen (siehe „Messfunktionen“, Seite13). Nach Bestätigung der Messfunktion mit der Messtaste (4) wird der Laserstrahl eingeschaltet. Als Bezugsebene für die Messung ist nach dem Einschalten die Hinterkante des Mess- werkzeugs ausgewählt. Zum Wechsel der Bezugsebene (siehe „Bezugsebene wählen (siehe Bilder A–B)“, Seite12). Legen Sie das Messwerkzeug mit der gewählten Bezugsebene an die gewünschte Messli- nie (z.B. Wand) an. Drücken Sie zum Auslösen der Messung kurz auf die Messtaste (4). Danach wird der La- serstrahl ausgeschaltet. Zum Wiedereinschalten des Laserstrahls drücken Sie kurz auf die Messtaste (4). Drücken Sie zum Auslösen einer weiteren Messung erneut kurz auf die Messtaste (4). u Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. In der Funktion Dauermessung beginnt die Messung bereits nach dem ersten Drücken der Messtaste (4). Der Messwert erscheint typischerweise innerhalb von 0,5s und spätestens nach 4s. Die Dauer der Messung hängt ab von der Entfernung, den Lichtverhältnissen und den Reflexi- onseigenschaften der Zielfläche. Erfolgt ca. 20s nach dem Anvisieren keine Messung, schaltet sich der Laserstrahl zur Schonung der Batterien automatisch ab. Bezugsebene wählen (siehe Bilder A–B) Für die Messung können Sie unter zwei verschiedenen Bezugsebenen wählen: – der Hinterkante des Messwerkzeugs (z.B. beim Anlegen an Wände), – der Vorderkante des Messwerkzeugs (z.B. beim Messen ab einer Tischkante). Drücken Sie zum Wechsel der Bezugsebene die Taste (6), bis im Display die gewünschte Bezugsebene angezeigt wird. Nach jedem Einschalten des Messwerkzeugs ist die Hinter- kante des Messwerkzeugs als Bezugsebene voreingestellt. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDeutsch | 13 Messfunktionen Längenmessung Drücken Sie für Längenmessungen mehrmals die Taste (2) oder drücken Sie lange auf die Messtaste (4) bis im Display (5) die Anzeige für Längenmessung erscheint.

Drücken Sie die Messtaste (4) einmal zum Anvisieren der Zielfläche und erneut zur Messung. Der Messwert wird unten im Display angezeigt. Wiederholen Sie die oben genannten Schritte für jede weitere Mes- sung. Die letzten 3 Messwerte werden im Display angezeigt. Der letz- te Messwert steht unten im Display, der vorletzte Messwert darüber usw. Flächenmessung Drücken Sie für Flächenmessungen mehrmals die Taste (2) bis im Display (5) die Anzei- ge für Flächenmessung erscheint. Messen Sie anschließend Breite und Länge nacheinander wie bei einer Längenmessung. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Die zu messende Strecke blinkt in der Anzeige für Flächenmessung .

Der erste Messwert wird oben im Display angezeigt. Nach Abschluss der zweiten Messung wird die Fläche automatisch er- rechnet und angezeigt. Das Endergebnis steht unten im Display, die Einzelmesswerte darüber. Volumenmessung Drücken Sie für Volumenmessungen mehrmals die Taste (2) bis im Display (5) die Anzei- ge für Volumenmessung erscheint. Messen Sie anschließend Breite, Länge und Höhe nacheinander wie bei einer Längen- messung. Zwischen den drei Messungen bleibt der Laserstrahl eingeschaltet. Die zu messende Strecke blinkt in der Anzeige für Volumenmessung .

Nach Abschluss der dritten Messung wird das Volumen automatisch errechnet und angezeigt. Das Endergebnis steht unten im Display, die Einzelmesswerte darüber. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)14 | Deutsch Dauermessung (siehe Bild C) Bei der Dauermessung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei der Messwert ca. alle 0,5s aktualisiert wird. Sie können sich z.B. von einer Wand bis zum gewünschten Abstand entfernen, die aktuelle Entfernung ist stets ablesbar. Drücken Sie für Dauermessungen mehrmals die Taste (2) bis im Display (5) die Anzeige für Dauermessung erscheint.

min max Drücken Sie die Messtaste (4) zum Auslösen des Messvorganges. Be- wegen Sie das Messwerkzeug so lange, bis der gewünschte Entfer- nungswert unten im Display angezeigt wird. Durch Drücken der Messtaste (4) unterbrechen Sie die Dauermes- sung. Der aktuelle Messwert wird unten im Display angezeigt. Der größte und der kleinste Messwert stehen darüber. Erneutes Drücken der Messtaste (4) startet die Dauermessung von Neuem. Die Dauermessung schaltet nach 4min automatisch ab. Messwerte löschen Durch kurzes Drücken der Ein-Aus-Taste (8) können Sie in allen Messfunktionen den zu- letzt ermittelten Einzelmesswert löschen. Durch mehrmaliges kurzes Drücken der Taste werden die Einzelmesswerte in umgekehrter Reihenfolge gelöscht. Werte addieren/subtrahieren Messwerte oder Endergebnisse können addiert oder subtrahiert werden. Werte addieren Folgendes Beispiel beschreibt die Addition von Flächen: Ermitteln Sie eine Fläche gemäß Abschnitt Flächenmessung (siehe „Flächenmessung“, Seite13). +4.324 m

Drücken Sie die Taste (1) [+]. Die berechnete Fläche wird in der Mit- te des Displays angezeigt. +4.324 m

Drücken Sie die Messtaste (4), um eine weitere Flächenmessung zu starten. Ermitteln Sie die Fläche gemäß Abschnitt Flächenmessung (siehe „Flächenmessung“, Seite13). Um die Addition abzuschließen, drücken Sie auf die Messtaste (4). Um weitere Messwerte zu addie- ren, drücken Sie erneut auf die Taste (1) [+] usw. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDeutsch | 15 Werte subtrahieren Zur Subtraktion von Werten drücken Sie die Taste (7) [–]. Das weitere Vorgehen ist ana- log zu „Werte addieren“. Datenübertragung Datenübertragung zu anderen Geräten Das Messwerkzeug ist mit einem Bluetooth®-Modul ausgestattet, das mittels Funktechnik die Datenübertragung zu bestimmten mobilen Endgeräten mit Bluetooth®- Schnittstelle erlaubt (z.B. Smartphone, Tablet). Informationen zur erforderlichen Systemvoraussetzung für eine Bluetooth®-Verbindung finden Sie auf der Bosch-Internetseite unter www.bosch-pt.com Bei der Datenübertragung mittels Bluetooth® können Zeitverzögerungen zwischen mobi- lem Endgerät und Messwerkzeug auftreten. Das kann an der Entfernung beider Geräte zueinander oder am Messobjekt selbst liegen. Aktivierung der Bluetooth ®- Schnittstelle zur Datenübertragung auf ein mobiles Endgerät Zur Aktivierung der Bluetooth®-Schnittstelle drücken Sie die Bluetooth®-Taste (3) des Messwerkzeugs. Stellen Sie sicher, dass die Bluetooth®-Schnittstelle an ihrem mobilen Endgerät aktiviert ist. Zur Erweiterung des Funktionsumfanges des mobilen Endgeräts und zur Vereinfachung der Datenverarbeitung steht die spezielle Bosch-Applikation (App) „PLR measure& go“ zur Verfügung. Diese können Sie je nach Endgerät in den entsprechenden Stores herun- terladen: Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)16 | Deutsch Nach dem Start der Bosch-Applikation wird die Verbindung zwischen mobilem Endgerät und Messwerkzeug hergestellt. Werden mehrere aktive Messwerkzeuge gefunden, wäh- len Sie das passende Messwerkzeug aus. Der Verbindungsstatus sowie die aktive Verbindung werden im Display (5) angezeigt (a). Kann innerhalb von 3 Minuten nach Drücken der Bluetooth®-Taste (3) keine Verbindung aufgebaut werden, schaltet sich Bluetooth® zur Schonung der Batterien/Akkus automa- tisch ab. Deaktivierung der Bluetooth ®- Schnittstelle Zur Deaktivierung der Bluetooth®-Schnittstelle drücken Sie die Bluetooth®-Taste (3) oder schalten Sie das Messwerkzeug aus. Arbeitshinweise u Das Messwerkzeug ist mit einer Funkschnittstelle ausgestattet. Lokale Betrieb- seinschränkungen, z. B. in Flugzeugen oder Krankenhäusern, sind zu beachten. Allgemeine Hinweise Die Empfangslinse (12) und der Ausgang der Laserstrahlung (13) dürfen bei einer Mes- sung nicht abgedeckt sein. Das Messwerkzeug darf während einer Messung nicht bewegt werden (mit Ausnahme der Funktion Dauermessung). Legen Sie deshalb das Messwerkzeug möglichst an oder auf die Messpunkte. Die Messung erfolgt am Mittelpunkt des Laserstrahls, auch bei schräg anvisierten Zielflä- chen. Einflüsse auf den Messbereich Der Messbereich hängt von den Lichtverhältnissen und den Reflexionseigenschaften der Zielfläche ab. Verwenden Sie zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im Außenbereich und bei starker Sonneneinstrahlung die Laser-Sichtbrille (15) (Zubehör) und die Laser-Zieltafel (16) (Zubehör), oder schatten Sie die Zielfläche ab. Einflüsse auf das Messergebnis Aufgrund physikalischer Effekte kann nicht ausgeschlossen werden, dass es beim Mes- sen auf verschiedenen Oberflächen zu Fehlmessungen kommt. Dazu zählen: – transparente Oberflächen (z.B. Glas, Wasser), 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDeutsch | 17 – spiegelnde Oberflächen (z.B. poliertes Metall, Glas) – poröse Oberflächen (z.B. Dämmmaterialien) – strukturierte Oberflächen (z.B. Rauputz, Naturstein). Verwenden Sie gegebenenfalls auf diesen Oberflächen die Laser-Zieltafel (16) (Zube- hör). Ebenso können Luftschichten mit unterschiedlichen Temperaturen oder indirekt emp- fangene Reflexionen den Messwert beeinflussen. Fehler – Ursachen und Abhilfe Ursache Abhilfe Symbol für Temperaturwarnung (Thermometer) wird im Display angezeigt, Bedie- nung nicht möglich Messwerkzeug ist außerhalb der Betrieb- stemperatur von –10°C bis +40°C. Abwarten, bis das Messwerkzeug Betrieb- stemperatur erreicht Batterieanzeige abnehmend Batteriespannung lässt nach (Messung noch möglich). Batterien bzw. Akkus wechseln Batterieanzeige leer, Messung nicht möglich Batteriespannung zu gering Batterien bzw. Akkus wechseln Anzeigen „Error“ und „−−−−“ im Display Winkel zwischen Laserstrahl und Ziel ist zu spitz. Winkel zwischen Laserstrahl und Ziel ver- größern Zielfläche reflektiert zu stark (z.B. Spiegel) bzw. zu schwach (z.B. schwarzer Stoff), oder Umgebungslicht ist zu stark. Laser-Zieltafel (16) (Zubehör) verwenden Ausgang Laserstrahlung (13) bzw. Emp- fangslinse (12) sind beschlagen (z.B. durch schnellen Temperaturwechsel). Mit weichem Tuch Ausgang Laserstrahlung (13) bzw. Empfangslinse (12) trockenrei- ben Berechneter Wert ist größer als 999999 oder kleiner als –999999m/m

Berechnung in Zwischenschritte aufteilen Messergebnis unzuverlässig Zielfläche reflektiert nicht eindeutig (z.B. Wasser, Glas). Zielfläche abdecken Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)18 | Deutsch Ursache Abhilfe Ausgang Laserstrahlung (13) bzw. Emp- fangslinse (12) ist verdeckt. Ausgang Laserstrahlung (13) bzw. Emp- fangslinse (12) freihalten Messergebnis unplausibel Falsche Bezugsebene eingestellt Bezugsebene passend zur Messung wählen Hindernis im Verlauf des Laserstrahls Laserpunkt muss komplett auf Zielfläche liegen. Bluetooth® nicht aktivierbar Batterien bzw. Akkus sind zu schwach. Batterien bzw. Akkus wechseln Keine Bluetooth® -Verbindung Störung der Bluetooth®-Verbindung Schalten Sie Bluetooth® aus und wieder ein. Überprüfen Sie die Applikation auf Ihrem mobilen Endgerät. Überprüfen Sie, ob Bluetooth® an Ihrem Messwerkzeug und mobilen Endgerät akti- viert ist. Überprüfen Sie Ihr mobiles Endgerät auf Überlastung. Verkürzen Sie die Entfernung zwischen dem Messwerkzeug und Ihrem mobilen Endgerät. Vermeiden Sie Hindernisse (z.B. Stahlbe- ton, Metalltüren) zwischen dem Messwerk- zeug und Ihrem mobilen Endgerät. Halten Sie Abstand zu elektromagnetischen Stör- quellen (z.B. WLAN-Sendern). Das Messwerkzeug überwacht die korrekte Funktion bei jeder Mes- sung. Wird ein Defekt festgestellt, zeigt das Display nur noch neben- stehendes Symbol. In diesem Fall, oder wenn die oben genannten Abhilfemaßnahmen einen Fehler nicht beseitigen können, führen Sie das Messwerkzeug über Ihren Händler dem Bosch-Kundendienst zu. Genauigkeitsüberprüfung des Messwerkzeugs Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen: 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDeutsch | 19 – Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 3 bis 10m Länge, de- ren Länge Ihnen exakt bekannt ist (z.B. Raumbreite, Türöffnung). Die Messstrecke muss im Innenraum liegen, die Zielfläche der Messung glatt und gut reflektierend sein. – Messen Sie die Strecke 10-mal hintereinander. Die Abweichung der Einzelmessungen vom Mittelwert darf maximal ±2mm betragen. Protokollieren Sie die Messungen, um zu einem späteren Zeitpunkt die Genauigkeit ver- gleichen zu können. Wartung und Service Wartung und Reinigung Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Pflegen Sie insbesondere die Empfangslinse (12) mit der gleichen Sorgfalt, mit der Brille oder Linse eines Fotoapparats behandelt werden müssen. Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (17) ein. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel- den. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)20 | Deutsch E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Akkus/Batterien, Zubehör und Verpackungen sollen einer umweltge- rechten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wie- derverwendung zugeführt werden. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsEnglish | 21 English Safety instructions All instructions must be read and observed in order for the meas- uring tool to function safely. The safeguards integrated into the measuring tool may be compromised if the measuring tool is not used in accordance with these instructions. Never make warning signs on the measuring tool unrecognisable. SAVE THESE IN- STRUCTIONS FOR FUTURE REFERENCE AND INCLUDE THEM WITH THE MEASUR- ING TOOL WHEN TRANSFERRING IT TO A THIRD PARTY. u Warning! If operating or adjustment devices other than those specified here are used or other procedures are carried out, this can lead to dangerous exposure to radiation. The measuring tool is delivered with a warning label (marked in the illustration of the measuring tool on the graphics page with number (14)). u If the text on the warning label is not in your native language, cover it with the la- bel supplied, which is in your language, before initial commissioning. Do not direct the laser beam at persons or animals and do not look directly into the laser beam or at its reflection. Doing so could lead to blindless, or could cause accidents or damage to the eyes. u If laser radiation hits your eye, you must close your eyes and immediately turn your head away from the beam. u Do not make any modifications to the laser equipment. u Do not use the laser goggles as protective goggles. The laser goggles make the laser beam easier to see; they do not protect you against laser radiation. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)22 | English u Do not use the laser goggles as sunglasses or while driving. The laser goggles do not provide full UV protection and impair your ability to see colours. u Have the measuring tool serviced only by a qualified specialist using only ori- ginal replacement parts. This will ensure that the safety of the measuring tool is maintained. u Do not let children use the laser measuring tool unsupervised. They could acci- dentally dazzle someone. u Do not use the measuring tool in explosive atmospheres which contain flam- mable liquids, gases or dust. Sparks may be produced inside the measuring tool, which can ignite dust or fumes. u Caution! Using the measuring tool with Bluetooth® can cause faults to occur in other devices and systems, aeroplanes and medical devices (e.g. pacemakers, hearing aids). Also, damage to people and animals in the immediate vicinity can- not be completely excluded. Do not use the measuring tool with Bluetooth® in the vicinity of medical devices, petrol stations, chemical plants, areas with a poten- tially explosive atmosphere and in blasting areas. Do not use the measuring tool with Bluetooth® on aeroplanes. Avoid using the product near your body for exten- ded periods. The Bluetooth

Meetnauwkeurigheid (typisch) ±2,0 mm

Hiermit erklärt RobertBosch PowerToolsGmbH, dass der Funkanlagentyp PLR30C/PLR40C der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: en Hereby, RobertBosch PowerToolsGmbH declares that the radio equipment type PLR30C/PLR40C is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:
