KÄYTTÖOHJE PLR 40 C BOSCH

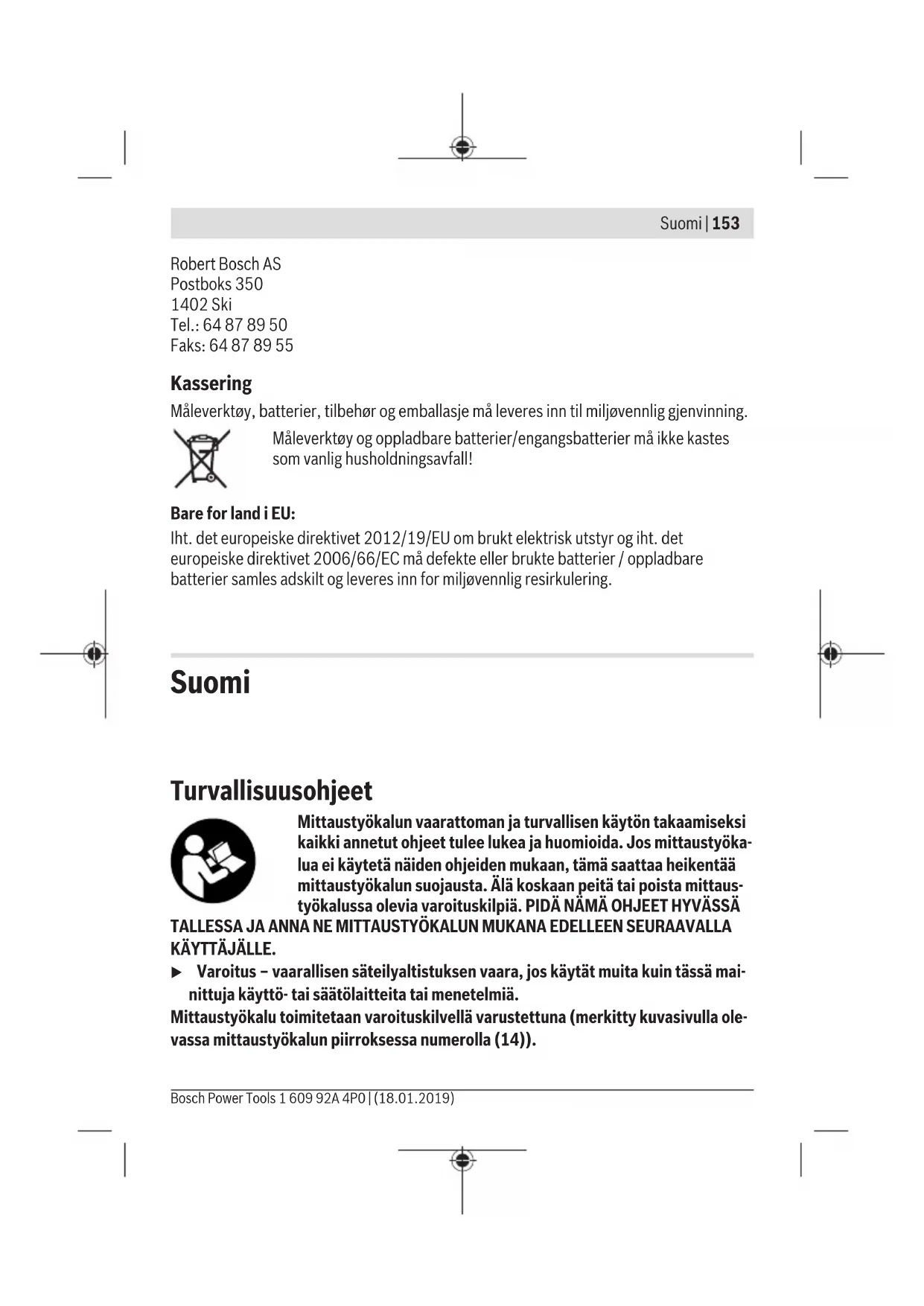

fi Alkuperäiset ohjeet

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaus-työkalussa olevia varoituskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ

TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLA KÄYTTÄJÄLLE.

- Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätölaitteita tai menetelmiä.

Mittaustyökalu toimitetaan varoituskilvellä varustettuna (merkitty kuvasivulla olevassa mittaustyökalun piirroksessa numerolla (14)).

154|Suomi

IEC 60825-1:2014<1mW, 635 nm Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2

- Jos varoituskilven teksti ei ole käyttömaan kielellä, liimaa kilven päälle mukana toimitettu käyttömaan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiinäläkä katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

• Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
• Älä tee mitään muutoksia laserlaitteistoon.
• Älä käytä laserlaseja suojalaseina. Laserlaseilla lasersäteen voi havaita paremmin; ne eivät kuitenkaan suojaa lasersäteilyltä.
• Älä käytä laserlaseja aurinkolaseina tai tieliikenteessä. Laserlasit eivät takaa kunnollista UV-suojausta ja ne heikentävät värien näkemistä.
  Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain al-kuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.
• Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. Muuten he voivat häikäistä työkalulla tahattomasti sivullisia.
• Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
• Varoitus! Bluetooth®-yhteydellä käytettävä mittaustyökalu voi aiheuttaa häiriöitä muille laitteille ja järjestelmille, lentokoneille sekä lääketieteellisille laitteille (esim. sydämentahdistin ja kuulolaitteet). Lisäksi se saattaa aiheuttaa haittaa työkalun välittömässä läheisyydessä oleskeleville ihmisille ja eläimille. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen tai räjäytysalueiden läheisyydessä. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lentokoneissa. Vältä laitteen pitkäkestoista käyttöä kehon välittömässä läheisyydessä.

Bluetooth ^* -tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

Tuotteen ja ominaisuuksien kuvaus

Määräystenmukainen käyttö

Mittaustyökalu on tarkoitettu etäisyyksien, pituuksien, korkeuksien ja välimatkojen mittaamiseen sekä pinta-alojen ja tilavuuksien laskemiseen.

Mittaustyökalu soveltuu käytettäväksi sisätilassa.

Mittaustulokset voi siirtää muihin laitteisiin langattomalla Bluetooth®-yhteydellä.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.

(1) Pluspainike [+]
(2) Toimintopainike
(3) Bluetooth®-painike
(4) Mittauspainike [▲]
(5) Värinäyttö
(6) Vertailutason valintapainike
(7) Miinuspainike [-]
(8) Käynnistyspainike [∅
(9) Paristokotelon kansi
(10) Paristokotelon kannen lukitus
(11) Sarjanumero
(12) Vastaanotinlinssi
(13) Lasersäteen ulostuloaukko
(14) Laser-varoituskilpi
(15) Lasertarkkailulasit ^A)
(16) Lasertähtäintaulu ^A)
(17) Suojalaukku

A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Näyttöelementit

(a) Bluetooth®-tila

Bluetooth® aktivoitu, ei langatonta yhteyttä

156 | Suomi

* » Bluetooth® aktivoitu, langaton yhteys muodostettu

(b) Paristonäyttö
(c) Mittausarvo
(d) Tulos
(e) Laser kytketty
(f) Mittauksen vertailutaso
(g) Mittaustoiminto

Pituusmittaus
Jatkuva mittaus
□ Pinta-alamittaus
Tilavuusmittaus

(h) Virheilmoitus "Error"

Tekniset tiedot

Digitaalinen laseretäisyysmittalaite PLR 30 C PLR 40 C
Tuotenumero	3 603 F72 1.. 3 603 F72 3..
Mittausalue 0,05–30 m	A)	0,05–40 mA)
Mittaustarkkuus (tyypillinen) ±2,0 mm	B)	±2,0 mmB)
Pienin osoitettava yksikkö 1 mm 1 mm
Käyttölämpötila –10...+40 °C –10...+40 °C
Varastointilämpötila –20...+70 °C –20...+70 °C
Suhteellinen ilmankosteus maks. 90 % 90 %
Maks. käyttökorkeus merenpinnan tasosta 2 000 m 2 000 m
Likaisuusaste standardin IEC 61010-1 mu-kaan	2c)	2c)
Laserluokka 2	2
Lasertyppi	635 nm, < 1 mW	635 nm, < 1 mW
Lasersäteen halkaisijaD) (25 °C lämpöti-lassa) n.
– 10 m etäisyydellä	9 mm 9 mm
– 30 m etäisyydellä	27 mm	27 mm

Suomi | 157

Digitaalinen laseretäisyysmittalaite PLR 30 C PLR 40 C

-40 m etäisyydellä - 36 mm
Aika (suunnilleen), jonka kuluttua toiminta katkaistaan automaattisesti
-Laser 20 s 20 s
-Mittaustyökalu (ilman mittausta) 5 min 5 min
-Bluetooth®(kun deaktivoitu) 3 min 3 min
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	0,084 kg 0,084 kg
Mitat 100 x 42 x 22 mm 100 x 42 x 22 mm
Paristot 2 x 1,5 V LR03	(AAA)	2 x 1,5 V LR03(AAA)
Pariston kesto n.
-Yksittäismittaus 10 000	E)F)	10 000E)F)
-Jatkuva mittaus 2,5 h	E)F)	2,5 hE)F)
Tiedonsiirto
Bluetooth®	Bluetooth® 4.0(Classic ja Low Energy)G)	Bluetooth® 4.0(Classic ja Low Energy)G)
Käyttötaajuuskaista	2 402-2 480 MHz	2 402-2 480 MHz
Maks. lähetysteho	2,5 mW	2,5 mW

A) Mittauksen alkupisteenä työkalun takareuna. Kantama kasvaa sitä suuremmaksi, mitä paremmin laservalo heijastuu kohteen pinnalta (hajavalona, ei peilattuna) ja mitä vaaleampi laserpiste on ympäristön kirkkauteen nähden (sisätilat, hämärä). Alle 20 m etäisyyksille ei kannata käyttää paluuheijastavaa kohdetaulua, koska se voi aiheuttaa mittausvirheitä.

B) Mittauksen alkupisteenä työkalun takareuna, kohteen 100 %:n heijastavuudella (esim. valkoi-seksi maalattu seinä), heikolla taustavalaistuksella ja 25 °C käyttölämpötilalla. Tarkkuus ±0,05 mm/m.

C) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia.

D) riippuu pinnanlaadusta ja ympäristöolosuhteista

E) 25 °C käyttölämpötilassa

F) Bluetooth® deaktivoitu

G) Bluetooth®-Low-Energy-laitteilla ei välttämättä voi muodostaa yhteyttä kyseisestä mallista ja käyttöjärjestelmästä riippuen. Bluetooth®-laitteiden on tuettava SPP-profiilia.

Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (11) tunnistusta varten.

158 | Suomi

Asennus

Paristojen asennus/vaihto

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristoilla tai akuilla.

1,5 V:n paristoilla saat tehtyä enemmän mittauksia kuin 1,2 V:n akuilla.

Avaa paristokotelon kansi (9) painamalla lukitsinta (10) nuolen suuntaan ja ota paristokotelon kansi pois. Asenna paristot/akut paikoilleen. Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti.

Kun paristosymboli tulee ensimmäisen kerran näyttöön, laitteella voi tehdä vielä vä- hintään 100 mittausta. Kun paristosymboli on tyhjä, paristot/akut täytyy vaihtaa, eivätkä mittaukset ole enää mahdollisia.

Vaihda aina kaikki paristot/akut samanaikaisesti. Käytä aina saman valmistajan paristoja/akkuja, jotka ovat kapasiteetiltaan identtisiä.

▶ Ota paristot/akut pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paris-tot/akut saattavat hapettua ja purkautua pitkäaikaisessa varastoinnissa.

Käyttö

Käyttöönotto

• Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia.
  ▶ Suojaa mittaustyökalu kosteudelta ja suoralta auringonpaisteelta.
• Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurten lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua, ennen kuin otat sen käyttöön. Äärimmäiset lämpötilat tai lämpötilavaihtelut saattavat heikentää mittaustyökalun tarkkuutta.
• Älä altista mittaustyökalua koville iskuille tai putoamiselle. Jos mittaustyökaluun on kohdistunut kovia iskuja, sen tarkkuus kannattaa tarkistaa ennen käytön jatkamista (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 165).

Käynnistys ja pysäytys

Käynnistä mittaustyökalu painamalla lyhyesti käynnistyspainiketta (8) tai mittauspainiketta (4). Mittaustyökalun käynnistyksen yhteydessä lasersädettä ei vielä kytketä päälle.

Sammuta mittaustyökalu painamalla käynnistyspainiketta (8) pitkään.

Jos mitään mittaustyökalun painiketta tai näyttönäppäintä ei paineta n. 5 minuuttiin, mittaustyökalu kytkeytyy automaattisesti pois päältä paristojen säästämiseksi.

Mittauksen suoritus

Mittaustyökalu on käynnistämisen jälkeen pituusmittaustilassa. Voit asettaa muita mittaustoimintoja painamalla toistuvasti painiketta (2) (katso "Mittaustoiminnot", Sivu 160).

Lasersäde kytkeytyy päälle vahvistettuasi mittaustoiminnon mittauspainikkeella (4).

Käynnistyksen jälkeen mittauksen vertailutasona toimii mittaustyökalun takareuna. Jos haluat vaihtaa vertailutasoa, tee (katso "Vertailutason valinta (katso kuvat A-B)", Sivu 159).

Aseta mittaustyökalu valitun vertailutason kanssa halutun mittauslinjan (esim. seinä) kohdalle.

Käynnistä mittaus painamalla lyhyesti mittauspainiketta (4). Sen jälkeen lasersäde kyt-keytyy pois päältä. Kun haluat kytkeä lasersäteen uudelleen päälle, paina lyhyesti mittauspainiketta (4). Tee seuraava mittaus painamalla lyhyesti mittauspainiketta (4) uudelleen.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Jatkuvan mittauksen toiminnossa mittaus alkaa jo mittauspainikkeen (4) ensimmäisen painalluksen jälkeen.

Mittausarvo tulee tavallisesti näyttöön 0,5 s sisällä ja viimeistään 4 s kuluttua. Mittauksen kesto riippuu etäisyydestä, valaistusolosuhteista ja kohdepinnan heijastavuudesta.

Jos mittausta ei suoriteta noin 20 sekunnin sisällä tähtäyksestä, lasersäde sammuu auto- maattisesti paristojen säästämiseksi.

Vertailutason valinta (katso kuvat A-B)

Mittauksen alkupisteen voi valita kahdesta eri vertailutasosta:

- mittaustyökalun takareuna (esim. seinäpinnasta mitattaessa),

- mittaustyökalun etureuna (esim. pöydän reunasta mitattaessa).

Paina vertailutason vaihtamiseksi painiketta (6), kunnes näyttöön tulee haluamasi vertailutaso. Jokaisen käynnistyksen jälkeen oletusvertailutasona toimii mittaustyökalun takareuna.

160 | Suomi

Mittaustoiminnot

Pituusmittaus

Kun haluat tehdä pituusmittauksia, paina toistuvasti painiketta (2) tai paina pitkään mittauspainiketta (4), kunnes näyttöön (5) tulee pituusmittauksen tunnus

29.589 m 6.111 m 30.000 m

Paina mittauspainiketta (4) kerran kohdepinnan tähtäämiseksi ja uudelleen mittauksen tekemiseksi.

Mittausarvo ilmoitetaan näytön alaosassa.

Toista yllä kuvatut työvaiheet kaikissa muissakin mittauksissa. 3 viimeisintä mittausarvoa ilmoitetaan näytössä. Viimeisin mittausarvo on näytön alaosassa, sitä edellinen sen yläpuolella jne.

Pinta-alamittaus

Kun haluat tehdä pinta-alamittauksia, paina toistuvasti painiketta (2), kunnes näyttöön (5) tulee pinta-alamittauksen tunnus □

Mittaa tämän jälkeen leveys ja pituus peräkkäin pituusmittauksen tavoin. Lasersäde pysyy kytkettynä kahden mittauksen välillä. Mitattava osuus vilkkuu pinta-alamittauksen □ näytössä.

Ensimmäinen mittausarvo ilmoitetaan näytön yläosassa.

Toisen mittauksen jälkeen pinta-ala lasketaan ja näytetään automaattisesti. Lopputulos näkyy näytön alaosassa, yksittäiset mittausarvot sen yläpuolella.

Tilavuusmittaus

Kun haluat tehdä tilavuusmittauksia, paina toistuvasti painiketta (2), kunnes näyttöön (5) tulee tilavuusmittauksen tunnus

Mittaa sen jälkeen leveys, pituus ja korkeus peräkkäin pituusmittauksen tavoin. Lasersäde pysyy kytkettynä kolmen mittauksen välillä. Mitattava osuus vilkkuu tilavuusmittauksen näytössä.

29.589 m 29.589 m 29.589 m 25905.4 m

Kolmannen mittauksen jälkeen tilavuus lasketaan ja näytetään automaattisesti. Lopputulos näkyy näytön alaosassa, yksittäiset mittausarvot sen yläpuolella.

Jatkuva mittaus (katso kuva C)

Jatkuvassa mittauksessa mittaustyökalua voi siirtää kohteen suhteen. Tällöin mittausarvo päivittyy n. 0,5 s välein. Voit esim. siirtyä seinän vierestä halutun matkan päähän. Nykyinen etäisyys näkyy koko ajan näytöllä.

Kun haluat tehdä jatkuvia mittauksia, paina toistuvasti painiketta (2), kunnes näyttöön (5) tulee tilavuusmittauksen tunnus —

min 27.589 m max 29.589 m 28.000 m

Käynnistä mittaustoimenpide painamalla mittauspainiketta (4). Siirrä mittaustyökalua, kunnes näytön alaosaan tulee haluamasi etäisyyslukema.

Painamalla mittauspainiketta (4) keskeytät jatkuvan mittauksen. Nykyinen mittausarvo ilmoitetaan näytön alaosassa. Suurin ja pienin mittausarvo näkyvät sen yläpuolella. Kun painat mittauspainiketta (4)

uudelleen, jatkuva mittaus alkaa alusta.

Jatkuva mittaus kytkeytyy 4 minuutin kuluttua automaattisesti pois päältä.

Mittausarvojen poistaminen

Painamalla lyhyesti käynnistyspainiketta (8) voit poistaa viimeiseksi mitatun yksittäisen mittausarvon kaikissa mittaustoiminnoissa. Lyhyillä toistuvilla painalluksilla poistat kaikki yksittäiset mittausarvot päinvastaisessa järjestyksessä.

Arvojen yhteenlasku/vähennyslasku

Mittausarvoille tai lopputuloksille voidaan tehdä yhteen- tai vähennyslaskuja.

Arvojen yhteenlasku

Seuraava esimerkki kuvaa pinta-alojen yhteenlaskutoimituksen:

Määritä pinta-ala kappaleen "Pinta-alamittaus" mukaan (katso "Pinta-alamittaus", Sivu 160).

+4.324 m 0.000 m²

Paina painiketta (1) [+]. Laskettu pinta-ala ilmoitetaan näytön keskellä.

Paina mittauspainiketta (4) seuraavan pinta-alamittauksen käynnistämiseksi. Määritä pinta-ala kappaleen "Pinta-alamittaus" mukaan (katso "Pinta-alamittaus", Sivu 160). Suorita yhteenlasku loppuun painamalla mittauspainiketta (4). Kun haluat laskea yhteen lisää mittausarvoja, paina uudelleen painiketta (1) [+] jne.

162 | Suomi

Arvojen vähennyslasku

Arvojen vähennyslaskun tekemiseksi paina painiketta (7) [-]. Toimi tästä eteenpäin sa-malla tavalla kuin kohdassa "Arvojen yhteenlasku".

Tiedonsiirto

Tiedonsiirto muihin laitteisiin

Mittaustyökalu on varustettu Bluetooth®-moduulilla, joka mahdollistaa langattoman tiedonsiirron tiettyihin Bluetooth®-liitännällä varustettuihin mobiililaitteisiin (esim. älypuhelin ja tabletti).

Lisätietoja Bluetooth®-yhteyden järjestelmävaatimuksista voit katsoa Boschin verkkosivulta www.bosch-pt.com

Mobiililaitteen ja mittaustyökalun välisessä langattomassa Bluetooth®-tiedonsiirrossa saattaa ilmetä aikaviiveitä. Tämä voi johtua laitteiden välisestä etäisyydestä tai itse mittauskohteesta.

Bluetooth®-liitännän aktivointi tietojen siirtämiseksi mobiililaitteeseen

Aktivoidaksesi Bluetooth®-liitännän paina mittaustyökalun Bluetooth®-painiketta (3). Varmista, että mobiililaitteen Bluetooth®-liitäntä on aktivoitu.

Mobiililaitteen toimintojen lisäämiseksi ja tiedonkäsittelyn yksinkertaistamiseksi voit käyttää Boschin erikoissovellusta (App) "PLR measure&go". Voit ladata ne mobiililaitteesi kanssa yhteensopivista verkkokaupoista:

Kun Bosch-sovellus on käynnistetty, mobiililaitteen ja mittaustyökalun välille muodostetaan yhteys. Jos järjestelmä löytää useampia mittaustyökaluja, valitse niistä oikea.

Yhteyden tila sekä aktiivinen yhteys näytetään näytössä (5) (a). Jos yhteyttä ei pystytä muodostamaan 3 minuutin kuluessa Bluetooth®-painikkeen painamisesta (3), Bluetooth® kytkeytyy automaattisesti pois päältä paristojen/akun säästämiseksi.

Bluetooth®-liitännän deaktivointi

Kun haluat deaktivoida Bluetooth®-liitännän, paina Bluetooth®-painiketta (3) tai kytke mittaustyökalu pois päältä.

Työskentelyohjeita

Mittaustyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentokoneissa tai sairaaloissa) on noudatettava.

Yleisiä ohjeita

Vastaanotinlinssi (12) ja lasersäteen ulostuloaukko (13) eivät saa olla peitettyinä mittausta suoritettaessa.

Mittaustyökalua ei saa liikuttaa mittauksen aikana (poikkeuksena jatkuva mittaustoiminto). Aseta siksi mittaustyökalu mieluiten mittauspistettä vasten tai sen päälle. Mittaus tapahtuu lasersäteen keskipisteeseen, myös viistoissa kohdepinnoissa.

Mittausalueeseen vaikuttavat tekijät

Mittausalue riippuu valaistusolosuhteista ja kohdepinnan heijastavuudesta. Jos teet mittauksia ulkona tai voimakkaassa auringonpaisteessa, käytä lasersäteen näkyvyyden parantamiseksi lasertarkkailulaseja (15) (lisätarvike) ja laserkohdetaulua (16) (lisätarvike), tai varjosta kohdepinta.

Mittaustulokseen vaikuttavat tekijät

Fysikaalisten vaikutusten takia on mahdollista, että tietyillä pinnoilla saattaa esiintyä mittausvirheitä. Tällaisia pintoja ovat esimerkiksi:

• läpinäkyvät pinnat (esim. lasi ja vesi)
• heijastavat pinnat (esim, lasi ja kiillotettu metalli)
• huokoiset pinnat (esim. eristeet)
• karkeat pinnat (esim. pohjarappaus ja luonnonkivi).

Käytä tällaisilla pinnoilla tarvittaessa lasertähtäintaulua (16) (lisätarvike).

Samoin erilämpöiset ilmakerrokset tai epäsuorasti vastaanotetut heijastumat saattavat vaikuttaa mittausarvoon.

164 | Suomi

Viat - syyt ja korjausohjeet

Syy Korjaustoimenpide
Näyttöön tulee lämpötilavaroituksen symboli (lämpömittari), laitetta ei voi käyt-tää
Mittaustyökalun lämpötila ei ole sallitun – 10...+40 °C käyttölämpötilan puitteissa.	Odota, kunnes mittaustyökalun lämpötila on jälleen sallituissa puitteissa
Paristonäyttö vähenee
Paristojännite heikkenee (mittaus on vielä mahdollista).	Vaihda paristot/akut
Paristonäyttö tyhjä, mittaus ei ole mahdollista
Paristojännite on liian matala Vaihda paristot/akut
Näytössä näkyy virheilmoitus "Error" ja "----"
Lasersäteen ja kohdepinnan keskinäinen kulma on liian terävä.	Suurenna lasersäteen ja kohdepinnan kes- kinäistä kulmaa
Kohdepinta heijastaa liian voimakkaasti (esim. peili) tai liian heikosti (esim. musta kangas), tai ympäristön valaistus on liian kirkas.	Käytä lasertähtäintaulua (16) (lisätarvike)
Lasersäteen ulostuloaukko (13) / vastaa- notinlinssi (12) ovat huurtuneet (esimer- kiksi nopean lämpötilavaihtelun takia).	Puhdista lasersäteen ulostuloaukko (13) / vastaanotinlinssi (12) kuivalla liinalla
Laskettu arvo on suurempi kuin 999 999 tai pienempi kuin -999 999 m/m^2/m^3 .	Jaa laskenta väliportaisiin
Epäluotettava mittaustulos
Kohdepinta ei heijasta tasaisesti (esim. vesi ja lasi).	Peitä kohdepinta
Lasersäteen ulostuloaukko (13) / vastaa- notinlinssi (12) ovat peitossa.	Pidä lasersäteen ulostuloaukko (13) / vas- taanotinlinssi (12) esteettöminä
Mittaustulos on epäuskottava
Asetettu väärä vertailutaso Valitse mittaukseen sopiva vertailutaso
Lasersäteen linjalla on este Laserpisteen täytyy osua kokonaan kohde- pintaan.
Bluetooth®-toimintoa ei voi aktivoida

1 609 92A 4P0 | (18.01.2019) Bosch Power Tools

Syy Korjaustoimenpide

Paristot/akut ovat liian heikkoja. Vaihda paristot/akut

Ei Bluetooth®-yhteyttä

Bluetooth®-yhteyden häiriö Kytke Bluetooth® pois päältä ja sen jälkeen uudelleen päälle.

Tarkasta mobiililaitteesi käyttösovellus.

Tarkasta, että mittaustyökalun ja mobiili- laitteen Bluetooth® on aktivoitu.

Tarkasta mobiililaite ylikuormituksen va-ralta.

Lyhennä mittaustyökalun ja mobiililaitteen välistä välimatkaa.

Vältä esteitä (esim. teräsbetoni ja metallio- vet) mittaustyökalun ja mobiililaitteen vä- lillä. Pidä riittävä etäisyys sähkömagneetti- siin häiriölähteisiin (esim. WLAN-lähetti- met).

Mittaustyökalu valvoo moitteetonta toimintaa jokaisen mittauksen yhteydessä. Jos se havaitsee vian, näyttö ilmoittaa enää vain viereisen symbolin. Tässä tapauksessa, tai jos vikaa ei saada poistettua yllä mainituilla korjaustoimenpiteillä, lähetä mittaustyökalu valtuutetun kauppiaan välityksellä Bosch-huoltoon.

Mittaustyökalun tarkkuuden tarkistus

Voit tarkastaa mittaustyökalun tarkkuuden seuraavasti:

- Valitse noin 3–10 m pituinen pysyvästi muuttumaton mittausmatka, jonka pituuden tunnet tarkasti (esim. huoneen leveys, oviaukko). Mittaus täytyy tehdä rakennuksen sisällä ja mittauksen kohdepinnan täytyy olla sileä ja hyvin heijastava.

- Mittaa matka 10 kertaa peräkkäin.

Yksittäiset mittaukset saavat poiketa keskiarvosta korkeintaan ±2 mm:n verran. Kirjaa mittaustulokset muistiin, jotta voit verrata tarkkuutta myöhemmin.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaitetta vain mukana toimitetussa suojalaukussa.

Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)

166 | Suomi

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Käsittele varsinkin vastaanotinlinssiä (12) varovasti. Se tulee puhdistaa huolellisesti sa-malla tavalla kuin silmälasit tai kameran linssi.

Jos mittaustyökalu on vioittunut, lähetä se huoltoon suojalaukussa (17).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin.

Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on il- moitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Käytöstä poistetut mittaustyökalut, akut/paristot, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Ελληνικά
