BRUGSANVISNING PLR 40 C BOSCH

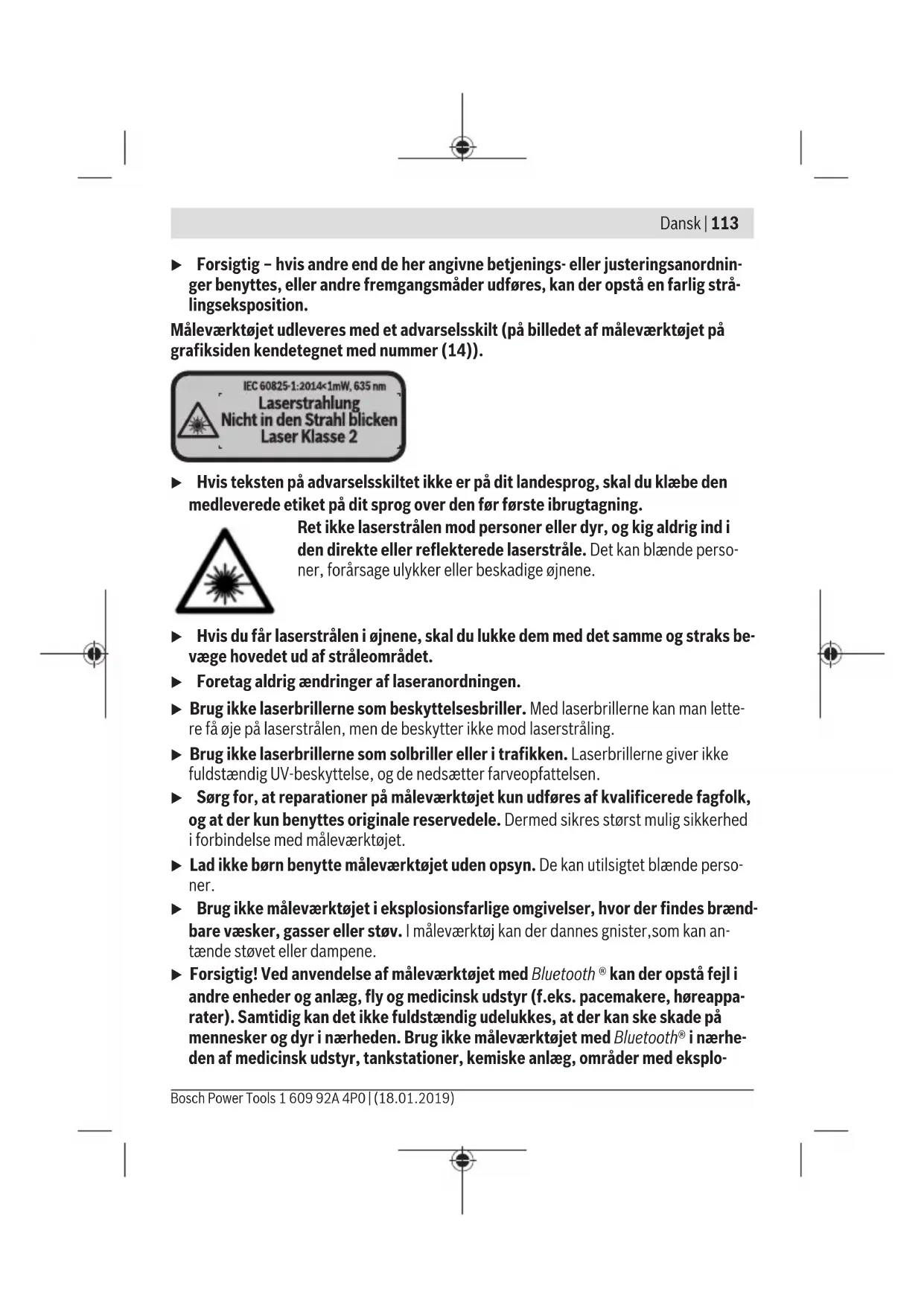

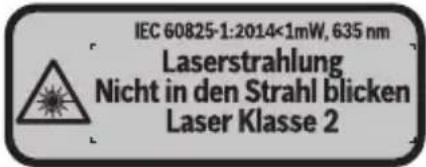

-mærket og symbolerne (logoerne) er registrerede varemærker tilhøren- de Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Power Tools GmbH foretager, sker per licens. Produkt- og ydelsesbeskrivelse Beregnet anvendelse Måleværktøjet er beregnet til måling af distancer, længder, højder og afstande samt til beregning af arealer og voluminer. Måleværktøjet er egnet til indendørs anvendelse. Måleresultaterne kan overføres til andre maskiner via Bluetooth®. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktø- jet på illustrationssiden. (1) Plustast [+] (2) Funktionstast (3) Tasten Bluetooth® (4) Måletast [ ] (5) Farvedisplay (6) Tast til valg af referenceplan (7) Minustast [–] (8) Start-stop-tast [ ] (9) Batterirumslåg (10) Låsning af batterirumslåg (11) Serienummer (12) Modtagelinse (13) Udgang laserstråling (14) Laser-advarselsskilt (15) Laserbriller

Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leve- ringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Visningselementer (a) Status Bluetooth® Bluetooth® aktiveret, forbindelse ikke oprettet Bluetooth® aktiveret, forbindelse oprettet (b) Batteriindikator (c) Måleværdi (d) Resultat (e) Laser tændt (f) Referenceplan for måling (g) Målefunktion Længdemåling Konstant måling Arealmåling Volumenmåling (h) Fejlvisning "Error" Tekniske data Digital laserafstandsmåler PLR 30 C PLR 40 C Varenummer 3 603 F72 1.. 3 603 F72 3.. Måleområde 0,05–30 m

Målenøjagtighed (typisk) ±2,0 mm

Driftsfrekvensbånd 2402–2480 MHz 2402–2480 MHz 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDansk | 117 Digital laserafstandsmåler PLR 30 C PLR 40 C Maks. sendeeffekt 2,5 mW 2,5 mW A) Ved måling fra bagkanten af måleværktøjet. Rækkevidden bliver større, desto bedre laserlyset kastes tilbage fra målets overflade (spredende, ikke spejlende), og desto lysere laserpunktet er i forhold til den omgivende lysstyrke (inden døre, skumring). Til afstande på under 20m skal der ikke bruges retroreflekterende måltavle, da den kan føre til målefejl. B) Ved måling fra bagkanten af måleværktøjet, 100% refleksionsevne fra målet (f.eks. en hvidma- let væg), svag baggrundsbelysning og 25°C driftstemperatur. Der skal desuden påregnes en indvirkning på  ±0,05mm/m. C) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. D) afhængigt af overfladens beskaffenhed og de omgivende betingelser E) Ved 25 °C driftstemperatur F) Bluetooth® deaktiveret G) Ved Bluetooth®-Low-Energy-udstyr kan der muligvis ikke oprettes forbindelse, afhængigt af mo- del og operativsystem. Bluetooth®-udstyr skal understøtte SPP-profilen. Serienummeret (11) på typeskiltet bruges til entydig identifikation af dit måleværktøj. Montering Isætning/skift af batterier Det anbefales at bruge alkaliske manganbatterier eller akkuer til måleværktøjet. Med 1,2 V-akkuer kan man muligvis udføre færre målinger end med 1,5 V-batterier. Låget til batterirummet åbnes (9) ved at trykke låsen (10) i pilens retning og tage låget til batterirummet af. Indsæt batterierne/akkuerne. Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet. Når batterisymbolet vises på displayet første gang, kan du stadig foretage mindst 100 målinger. Hvis batterisymbolet er tomt, skal batterierne/akkuerne udskiftes, og du kan ikke foretage flere målinger. Udskift altid alle batterier eller akkuer samtidigt. Brug kun batterier eller akkuer fra en og samme producent og med samme kapacitet. u Tag batterierne eller akkuerne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterier og akkuer kan korrodere og selvaflade ved længere tids opbe- varing. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)118 | Dansk Brug Ibrugtagning u Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen. u Beskyt måleværktøjet mod fugt og direkte sollys. u Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingnin- ger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme tem- peraturer eller temperatursvingninger kan måleværktøjets præcision påvirkes. u Udsæt ikke måleværktøjet for voldsomme stød eller fald. Hvis måleværktøjet har været udsat for kraftig ydre påvirkning, skal du foretage en nøjagtighedskontrol af det, før du fortsætter arbejdet (se "Nøjagtighedskontrol af måleværktøjet", Side124). Tænd/sluk Måleværktøjet tændes ved at trykke kort på start-stop-tasten (8) eller på måletasten (4). Når måleværktøjet tændes, er laserstrålen endnu ikke aktiveret. Måleværktøjet slukkes ved at trykke lang tid på start-stop-tasten (8). Hvis der ikke trykkes på en tast på måleværktøjet i ca. 5minutter, slukkes måleværktøjet automatisk for at skåne batterierne. Måleprocedure Når måleværktøjet er tændt, er funktionen Længdemåling aktiveret. Du kan indstille andre målefunktioner ved at trykke flere gange på ta- sten (2) (se "Målefunktioner", Side119). Efter bekræftelse af målefunktionen med måletasten (4) tændes la- serstrålen. Efter at måleværktøjet er tændt, er bagkanten af måleværktøjet valgt som referenceniveau for målingen. For skift af referenceplan, (se "Valg af referenceplan (se billederA–B)", Side119). Sæt måleværktøjet med det valgte referenceplan mod den ønskede målelinje (f.eks. væg). Tryk kort på måletasten (4) for at udløse målingen. Derefter slukkes laserstrålen. Tryk kort på måletasten (4) for at tænde laserstrålen igen. Tryk igen kort på måletasten (4) for at udløse endnu en måling. u Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDansk | 119 I funktionen konstant måling begynder målingen allerede efter første tryk på måletasten (4). Måleværdien vises typisk i løbet af 0,5s og senest efter 4s. Målingens varighed afhæn- ger af afstanden, lysforholdene og målfladens refleksionsegenskaber. Hvis der ikke udføres en måling i ca. 20s, efter at du har sigtet, slukkes laserstrålen auto- matisk for at skåne batterierne. Valg af referenceplan (se billederA–B) Til målingen kan du vælge mellem to forskellige referenceplan: – bagkanten af måleværktøjet (f.eks. ved anbringelse mod vægge), – forkanten af måleværktøjet (f.eks. ved måling fra en bordkant). For at skifte referenceplan skal du trykke på tasten (6), indtil det ønskede referenceplan vises på displayet. Hver gang der tændes for måleværktøjet, er måleværktøjets bagkant forindstillet som referenceplan. Målefunktioner Længdemåling Hvis du vil foretage længdemålinger, skal du trykke flere gange på tasten (2) eller trykke længe på måletasten (4), indtil du på displayet (5) ser visningen for længdemåling .

Tryk på måletasten (4) en gang for at sigte mod målfladen og igen for at måle. Måleværdien vises nederst på displayet. Gentag de ovennævnte trin for hver ny måling. De sidste 3 målevær- dier vises på displayet. Den sidste måleværdi står nederst på display- et, den næstsidste ovenover osv. Arealmåling Hvis du vil foretage arealmålinger, skal du trykke flere gange på tasten (2), indtil du på displayet (5) ser visningen for arealmåling . Mål derefter bredde og længde efter hinanden som ved en længdemåling. Laserstrålen forbliver tændt mellem de to målinger. Den strækning, som skal måles, blinker i visnin- gen for arealmåling .

Den første måleværdi vises øverst på displayet. Når den anden måling er afsluttet, beregnes og vises arealet automa- tisk. Slutresultatet står nederst på displayet, og de enkelte målevær- dier ovenover. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)120 | Dansk Volumenmåling Hvis du vil foretage volumenmålinger, skal du trykke flere gange på tasten (2), indtil du på displayet (5) ser visningen for volumenmåling . Mål derefter bredde, længde og højde efter hinanden som ved en længdemåling. Laser- strålen forbliver tændt mellem de tre målinger. Den strækning, som skal måles, blinker i visningen for volumenmåling .

Når den tredje måling er afsluttet, beregnes og vises voluminet auto- matisk. Slutresultatet står nederst på displayet, og de enkelte måle- værdier ovenover. Konstant måling (se billedeC) Ved den konstante måling kan måleværktøjet bevæges relativt i forhold til målet. Måle- værdien aktualiseres ca. hver 0,5sek. Du kan f.eks. fjerne dig indtil en bestemt afstand fra en væg, samtidig med at den aktuelle afstand hele tiden kan aflæses. Hvis du vil foretage konstante målinger, skal du trykke flere gange på tasten (2), indtil du på displayet (5) ser visningen for konstante målinger .

min max Tryk på måletasten (4) for at udløse måleprocessen. Bevæg måle- værktøjet, til den ønskede afstandsværdi vises nederst på displayet. Ved at trykke på måletasten (4) afbryder du den konstante måling. Den aktuelle måleværdi vises nederst på displayet. Den største og den mindste måleværdi står ovenover. Ved at trykke på måletasten (4) igen startes den konstante måling på ny. Den konstante måling slukkes automatisk efter 4min. Sletning af måleværdier Ved at trykke kort på start-stop-tasten (8) kan du slette den seneste enkeltmåleværdi i alle målefunktioner. Hvis du trykker flere gange på tasten, slettes de enkelte måleværdier i omvendt rækkefølge. Værdier adderes/subtraheres Måleværdier og slutresultater kan adderes og subtraheres. Værdier adderes Følgende eksempel beskriver addition af arealer: Bestem et areal iht. afsnittet Arealmåling (se "Arealmåling", Side119). 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDansk | 121 +4.324 m

Tryk på måletasten (4) for at starte en ny arealmåling. Bestem arealet iht. afsnittet "Arealmåling" (se "Arealmåling", Side119). For at afslut- te additionen skal du trykke på måletasten (4). Hvis du vil addere fle- re måleværdier, skal du trykke på tasten (1) [+] igen osv. Værdier subtraheres Du subtraherer værdier ved at trykke på tasten (7)[–]. Den videre fremgangsmåde er den samme som ved "Værdier adderes". Dataoverførsel Dataoverførsel til andre enheder Måleværktøjet er udstyret med et Bluetooth®-modul, der med trådløs teknik muliggør da- taoverførsel til bestemte mobile enheder med Bluetooth®-interface (f.eks. smartphone, tablet). Oplysninger om nødvendige systemkrav for en Bluetooth®-forbindelse finder du på Bosch-hjemmesiden under www.bosch-pt.com Ved dataoverførsel ved hjælp af Bluetooth® kan der opstå tidsforsinkelser mellem den mobile enhed og måleværktøjet. Det kan skyldes afstanden mellem de to enheder eller måleobjektet selv. Aktivering af Bluetooth ®-interface for dataoverførsel til en mobil enhed Hvis du vil aktivere Bluetooth®-interfacet, skal du trykke på Bluetooth®-tasten (3) på må- leværktøjet. Sørg for, at Bluetooth®-interfacet på din mobile enhed er aktiveret. Til udvidelse af den mobile enheds funktionsomfang og forenkling af databehandlingen fås den specielle Bosch-applikation (app) "PLR measure&go". Den kan du downloade i den relevante store afhængigt af enheden: Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)122 | Dansk Når du har startet Bosch-applikationen oprettes der forbindelse mellem den mobile en- hed og måleværktøjet. Hvis der findes flere aktive måleværktøjer, skal du vælge det, der passer. Forbindelsesstatus og den aktive forbindelse vises på displayet (5) (a). Hvis der ikke op- rettes forbindelse inden for 3 minutter, efter at du har trykket på Bluetooth®-tasten (3), slukkes Bluetooth® automatisk for at skåne batterierne/akkuerne. Deaktivering af Bluetooth ®-interface Hvis du vil deaktivere Bluetooth®-interfacet, skal du trykke på Bluetooth®-tasten (3) eller slukke måleværktøjet. Arbejdsvejledning u Måleværktøjet er udstyret med et trådløst interface. Der kan være lokale drifts- begrænsninger i f.eks. fly eller på sygehuse. Generelle oplysninger Modtagelinsen (12) og laserstrålingens udgang (13) må ikke være tildækket ved måling. Måleværktøjet må ikke bevæges, mens der måles (med undtagelse af funktionen kon- stant måling). Sæt derfor så vidt muligt måleværktøjet mod eller på målepunkterne. Målingen sker ved laserstrålens midtpunkt, også når der sigtes skråt mod en målflade. Indvirkninger på måleområdet Måleområdet afhænger af lysforholdene og målfladens refleksionsegenskaber. Anvend laserbrillerne (15) (tilbehør) og lasermåltavlen (16) (tilbehør) for at sikre en bedre syn- lighed af laserstrålen ved udendørs arbejde og i kraftigt sollys, eller sørg for at skygge- lægge målfladen. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsDansk | 123 Indvirkninger på måleresultatet På grund af fysiske virkninger kan det ikke udelukkes, at der ved måling på forskellige overflader sker fejlmålinger. Hertil hører: – transparente overflader (f.eks. glas, vand), – spejlende overflader (f.eks. poleret metal, glas) – porøse overflader (f.eks. isoleringsmaterialer) – strukturerede overflader (f.eks. rå puds. natursten). Brug om nødvendigt lasermåltavlen (16) (tilbehør) på disse overflader. Desuden kan luftlag med forskellige temperaturer eller indirekte modtagne refleksioner påvirke måleværdien. Fejl – årsager og afhjælpning Årsag Afhjælpning Symbol for temperaturadvarsel (termometer) vises på displayet, betjening ikke mulig Måleværktøjet er uden for driftstemperatu- ren på –10°C til +40°C. Vent, til måleværktøjet har nået driftstem- peraturen Batterivisning aftagende Batterispænding bliver mindre (måling sta- dig mulig). Skift batterier/akku Batterivisning tom, måling ikke mulig Batterispænding for lav Skift batterier/akku Visningen "Error" og "−−−−" på displayet Vinkel mellem laserstråle og mål er for spids. Forstør vinkel mellem laserstråle og mål Målflade reflekterer for kraftigt (f.eks. spejl) eller for svagt (f.eks. sort stof), eller omgivelseslys er for stærkt. Anvendelse af lasermåltavle (16) (tilbehør) Udgang laserstråling (13) og/eller mod- tagelinse (12) er tildugget (f.eks. pga. hur- tigt temperaturskift). Tør udgang laserstråling (13) og/eller mod- tagelinse (12) af med en tør klud Den beregnede værdi er større end 999999 eller mindre end –999999m/
