KULLANIM KILAVUZU PLR 40 C BOSCH

Τα όργανα μέτρησης, οι επαναφορτιζόμενες μπαταρίες/μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)182 | Türkçe Μη ρίχνετε τα όργανα μέτρησης και τις επαναφορτιζόμενες μπαταρίες/ μπαταρίες στα οικιακά απορρίμματα! Μόνο για χώρες τηςΕΕ: Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Türkçe Güvenlik talimatı Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme cihazı bu güvenlik talimatına uygun olarak kullanılmazsa, ölçme cihazına entegre koruyucu donanımların işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN. u Dikkat – Burada anılan kullanım ve ayar donanımlarından farklı donanımlar veya farklı yöntemler kullanıldığı takdirde, tehlikeli ışın yayılımına neden olunabilir. Bu ölçüm aleti bir uyarı etiketi ile teslim edilir (ölçüm aletinin resminin bulunduğu grafik sayfasında (14) numarası ile gösterilmiştir). u Uyarı etiketi üzerindeki metin kendi dilinizde değilse, ilk kullanımdan önce bu etiketin üzerine aletle birlikte teslim edilen kendi dilinizdeki etiketi yapıştırın. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 183 Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve doğrudan gelen veya yansıyan lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz. u Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. u Lazer donanımında hiçbir değişiklik yapmayın. u Lazer gözlüğünü koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz. u Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür. u Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız. u Çocukların kontrolünüz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden de olsa başkalarının gözlerini kamaştırabilir. u Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın. Ölçme cihazı içinde tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir. u Dikkat! İlgili Bluetooth ®'lu ölçüm aletini kullanırken başka cihaz ve sistemlerde, uçaklarda ve tıbbi cihazlarda (örneğin kalp pilleri, işitme cihazları) parazitler görülebilir. Yine aynı şekilde yakındaki insan ve hayvanlar da zarar görebilir. Bluetooth®'lu ölçüm aletini tıbbi cihazların, benzin istasyonlarının, kimyasal madde tesislerinin, patlama riski olan yerlerin ve patlatma yapılan bölgelerin yakınında kullanmayın. Bluetooth® 'lu ölçüm aletini uçaklarda kullanmayın. Uzun süreli olarak bedeninize yakın kullanımdan kaçının. Bluetooth® ismi ve işareti (logosu) Bluetooth SIG, Inc. firmasının tescilli markası ve mülkiyetindedir. Bu isim ve işaretin Robert Bosch Power Tools GmbH firması tarafından her türlü kullanımı lisanslıdır. Ürün ve performans açıklaması Usulüne uygun kullanım Bu ölçme cihazı uzaklıkların, uzunlukların, yüksekliklerin, ara mesafelerin ölçülmesi ve yüzeyler ile hacimlerin hesaplanması için tasarlanmıştır. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)184 | Türkçe Bu ölçüm aleti, iç mekanlardaki kullanımlara uygundur. Ölçme sonuçları Bluetooth® üzerinden diğer cihazlara aktarılabilir. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları ile grafik sayfasındaki ölçme cihazı resmindeki numaralar aynıdır. (1) Artı tuşu [+] (2) Fonksiyon tuşu (3) Bluetooth® tuşu (4) Ölçüm tuşu [ ] (5) Renkli ekran (6) Referans düzlemi seçme tuşu (7) Eksi tuşu [–] (8) Açma/kapama tuşu [ ] (9) Pil haznesi kapağı (10) Pil haznesi kapağı kilidi (11) Seri numarası (12) Algılama merceği (13) Lazer ışını çıkış deliği (14) Lazer uyarı etiketi (15) Lazer gözlüğü

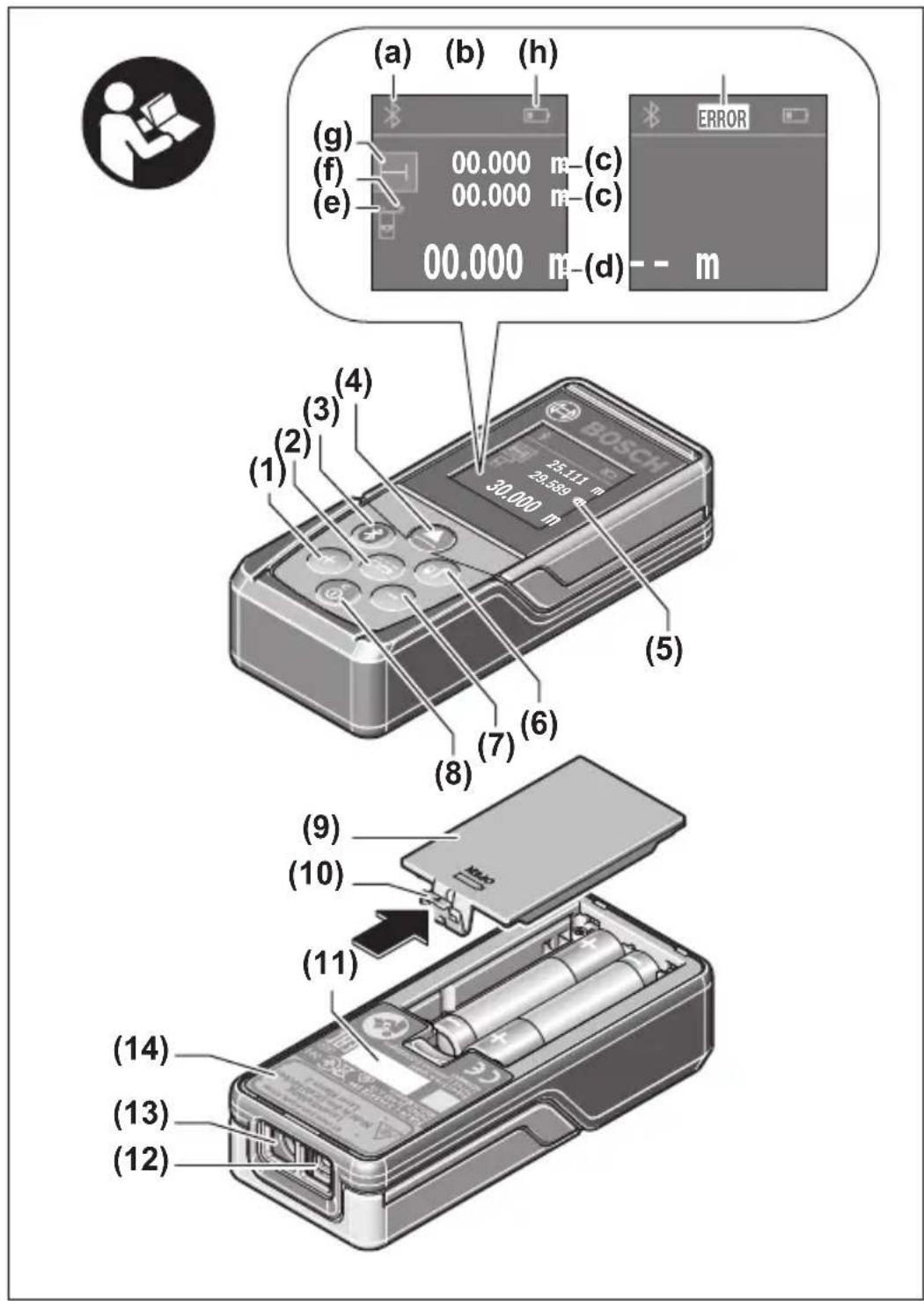

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. Gösterge elemanları (a) Bluetooth® durumu Bluetooth® etkinleştirildi, bağlantı kurulamadı Bluetooth® etkinleştirildi, bağlantı kuruldu (b) Pil göstergesi (c) Ölçme değeri (d) Sonuç 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 185 (e) Lazer açık (f) Ölçüm referans düzlemi (g) Ölçüm fonksiyonu Uzunluk ölçümü Sürekli ölçüm Yüzey ölçümü Hacim ölçümü (h) Hata göstergesi "Error" Teknik veriler Dijital lazerli uzaklık ölçer PLR 30 C PLR 40 C Malzeme numarası 3 603 F72 1.. 3 603 F72 3.. Ölçüm aralığı 0,05–30 m

En küçük gösterge birimi 1 mm 1 mm İşletme sıcaklığı –10 °C ... +40 °C –10 °C ... +40 °C Saklama sıcaklığı –20 °C ... +70 °C –20 °C ... +70 °C Bağıl hava nemi, maks. %90 %90 Referans yükseklik üzerinde maks. uygulama yüksekliği 2000 m 2000 m IEC61010-1 uyarınca kirlenme derecesi 2

Lazer sınıfı 2 2 Lazer tipi 635 nm, <1mW 635 nm, <1mW Lazer ışını çapı

(25 °C sıcaklıkta) yakl. – 10m uzaklıkta 9mm 9mm – 30m uzaklıkta 27mm 27mm – 40m uzaklıkta − 36mm Otomatik kapanma, yaklaşık. – Lazer 20 s 20 s – Ölçüm aleti (ölçme olmadan) 5 dak 5 dak – Bluetooth® (pasif durumda) 3 dak 3 dak Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)186 | Türkçe Dijital lazerli uzaklık ölçer PLR 30 C PLR 40 C Ağırlığı EPTA-Procedure 01:2014 uyarınca 0,084 kg 0,084 kg Ölçüleri 100 x 42 x 22 mm 100 x 42 x 22 mm Piller 2 x 1,5 V LR03 (AAA) 2 x 1,5 V LR03 (AAA) İşletme süresi, yak. – Münferit ölçüm 10000 E)F)

İşletme frekansı bandı 2402–2480 MHz 2402–2480 MHz Maks. iletim gücü 2,5 mW 2,5 mW A) Ölçme cihazının arka kenarından itibaren ölçmede. Lazer ışını hedef yüzeyden ne kadar iyi geri döndürülürse (dağılımlı olarak, yansıtmalı değil) ve ortam aydınlığına göre lazer noktası ne kadar parlaksa (iç mekanlar, alaca karanlık) , erişim uzaklığı da o kadar büyük olur. 20m'den küçük uzaklıklarda yansıtıcı hedef tahtası kullanılmamalıdır, çünkü bu hatalı ölçmelere neden olabilir. B) Ölçüm aletinin arka kenarından itibaren ölçmede, hedefin %100'lük yansıtma kapasitesi (örneğin beyaz çizgili bir duvar), zayıf arka plan aydınlatması ve 25°C çalışma sıcaklığı. Buna ek olarak  ±0,05mm/m'lik bir etki de hesaba katılmalıdır. C) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar. D) Yüzey özelliklerine ve ortam koşullarına bağlı E) 25°C çalışma sıcaklığında F) Bluetooth® devre dışı G) Bluetooth®-Low-Energy cihazlarında modele ve işletme sistemine göre bağlantı mümkün. Bluetooth® cihazlar SPP profilini desteklemelidir. Tip etiketi üzerindeki seri numarası (11) ölçme cihazınızın kimliğinin belirlenmesine yarar. Montaj Pillerin takılması/değiştirilmesi Ölçüm aletinin çalıştırılması için Alkali-Mangan pillerin veya akülerin kullanılması önerilir. 1,2-V akülerle yapılan ölçme sayısı muhtemelen 1,5-V pillerle yapılan ölçme sayısından daha az olur. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 187 Pil haznesi kapağını (9) açmak için kilidi (10) ok yönünde bastırın ve pil haznesi kapağını çıkarın. Pilleri veya aküleri yerlerine yerleştirin. Pil haznesinin iç tarafındaki şekle bakarak doğru kutuplama yapın. Ekranda pil sembolü ilk kez göründükten sonra yaklaşık 100 dakika daha ölçme yapılabilir. Pil sembolü boş görünüyorsa pilleri veya aküleri değiştirmeniz gerekir, bu durumda artık ölçme yapmanız mümkün değildir. Tüm pilleri veya aküleri her zaman aynı anda değiştirin. Sadece aynı üreticiye ait veya aynı kapasitede piller veya aküler kullanın. u Uzun süre kullanılmayacak pilleri veya aküleri ölçüm aletinden çıkarın. Piller ve aküler, uzun süre kullanım dışı kaldıklarında korozyona uğrayabilir ve kendiliğinden deşarj olabilir. İşletim Çalıştırma u Açık bulunan ölçme cihazını kontrolünüz dışında bırakmayan ve kullandıktan sonra ölçme cihazını kapatın. Başkalarının gözü lazer ışını ile kamaşabilir. u Ölçme cihazını nemden ve doğrudan gelen güneş ışınından koruyun. u Ölçüm aletini aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Örneğinaleti uzun süre otomobil içinde bırakmayın. Büyük sıcaklık dalgalanmalarından sonra ölçüm aletini tekrar çalıştırmadan önce ortam sıcaklığına uyum göstermesini bekleyin. Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçüm aletinin hassasiyeti olumsuz yönde etkilenebilir. u Ölçüm aletinin şiddetli çarpma ve düşmeye maruz kalmamasına dikkat edin. Ölçüm aleti dışarıdan güçlü etkilere maruz kaldığında çalışmaya devam etmeden önce mutlaka hassaslık kontrolü yapın (Bakınız „Ölçüm aletinin hassaslık kontrolü“, Sayfa194). Açma/kapama Ölçüm aletini açmak için açma/kapama tuşuna (8) veya ölçüm tuşuna (4) kısa süre basın. Ölçüm aleti açıldığında lazer ışını hemen açılmaz. Ölçüm aletini kapatmak için açma/kapama tuşuna (8) uzun süre basın. Yaklaşık 5dakika boyunca ölçüm aletinde herhangi bir tuşa basılmazsa, ölçüm aleti, pilleri korumak üzere otomatik olarak kapanır. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)188 | Türkçe Ölçme işlemi Açıldıktan sonra ölçüm aleti uzunluk ölçümü fonksiyonunda bulunur. Diğer ölçüm fonksiyonlarını (2) tuşuna basarak ayarlayabilirsiniz (Bakınız „Ölçüm fonksiyonları“, Sayfa188). Ölçüm fonksiyonu ilgili ölçüm tuşu (4) ile onaylandıktan sonra lazer ışını açılır. Ölçme işlemi için referans düzlemi olarak açma yapıldıktan sonra ölçüm aletinin arka kenarı seçilir. Referans düzleme (Bakınız „Referans düzlemin seçilmesi (bkz.: ResimlerA–B)“, Sayfa188). Ölçüm aletini, seçilen referans düzlem ile istenen ölçüm hattına (örneğinduvara) yerleştirin. Ölçme işlemini başlatmak için ölçüm tuşuna (4) kısa süreli basın. Daha sonra lazer ışını kapatılır. Lazer ışınını tekrar açmak için ölçüm tuşuna (4) kısa süreli basın. Başka bir ölçme işlemini başlatmak için ölçüm tuşuna (4) tekrar kısa süreli basın. u Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın. Sürekli ölçüm fonksiyonunda ölçme işlemi ölçüm tuşuna (4) ilk kez basıldığında başlar. Ölçme değeri normal olarak 0,5saniye içinde ve en geç 4saniye içinde görünür. Ölçme işleminin süresi uzaklığa, ışık koşullarına ve hedef yüzeyin yansıtma özelliklerine bağlıdır. Nişan almadan sonra yakl. 20s içinde hiçbir ölçüm yapılmazsa, lazer ışını pilleri korumak üzere otomatik olarak kapanır. Referans düzlemin seçilmesi (bkz.: ResimlerA–B) Ölçüm için iki farklı referans düzlem arasında seçim yapabilirsiniz: – Ölçüm aletinin arka kenarı (örneğinduvara dayandığında), – Ölçüm aletinin ön kenarı (örneğinbir masa kenarından itibaren ölçüm yapmak için). Referans düzlemini değiştirmek için istenen referans düzlemi görüntülenene kadar (6) tuşuna basın. Ölçüm aleti açıldıktan sonra referans düzlemi olarak ölçüm aletinin arka kenarı seçilir. Ölçüm fonksiyonları Uzunluk ölçümü Uzunluk ölçümü için tuşa (2) birçok kez veya ölçme tuşuna (4) ekranda (5) uzunluk ölçümü göstergesi görününceye kadar basın. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 189

Hedef yüzeyi nişanlamak için ölçüm tuşuna (4) bir kez basın ve ölçüm yapmak için aynı tuşa tekrar basın. Ölçme değeri ekranın alt tarafında gösterilir. Her ölçme işlemi için yukarıda anılan işlem adımlarını tekrarlayın. Son 3 ölçme değeri ekranda gösterilir. Son ölçme değeri ekranın altında, sondan bir önceki ölçme değeri de onun üzerinde gösterilir vb. Yüzey ölçümü Yüzey ölçümü için tuşa (2) ekranda (5) yüzey ölçümü göstergesi görününceye kadar birçok kez basın. Daha sonra uzunluk ölçümünde olduğu gibi genişlik ve uzunluk değerlerini arka arkaya ölçün. Bu iki ölçme işlemi esnasında lazer ışını açık kalır. Ölçülecek mesafe yüzey ölçümü göstergesinde yanıp söner.

İlk ölçme değeri ekranın üst tarafında gösterilir. İkinci ölçme işlemi tamamlandıktan sonra yüzey otomatik olarak hesaplanır ve gösterilir. Sonuç ekranın altında, münferit ölçme değeri de onun üstünde gösterilir. Hacim ölçümü Hacim ölçümü için tuşa (2) ekranda (5) hacim ölçümü göstergesi görününceye kadar birçok kez basın. Daha sonra uzunluk ölçümünde olduğu gibi genişliği, uzunluğu ve yüksekliği arka arkaya ölçün. Bu üç ölçme işlemi arasında lazer ışını açık kalır. Ölçülecek mesafe hacim ölçümü göstergesinde yanıp söner.

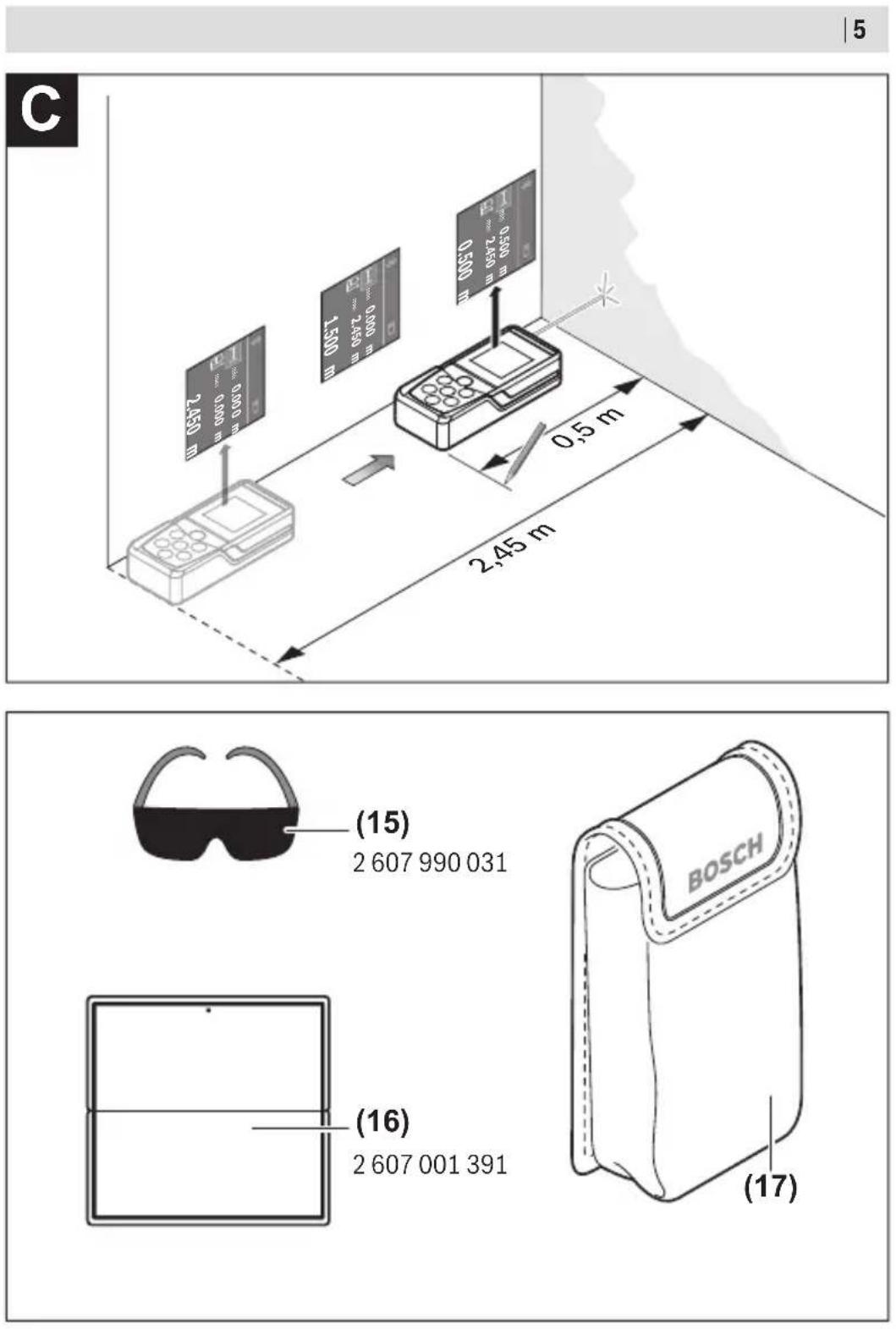

Üçüncü ölçme işlemi de tamamlandıktan sonra hacim otomatik olarak hesaplanır ve gösterilir. Sonuç ekranın altında, münferit ölçme değeri de onun üstünde gösterilir. Sürekli ölçüm (bkz.: ResimC) Sürekli ölçüm sırasında, ölçüm aleti hedefe göre hareket ettirilebilir, böylece ölçülen değer yaklaşık her 0,5saniyede bir güncellenir. Örneğinbir duvardan istediğiniz mesafede uzaklaşabilirsiniz ve güncel uzaklık her zaman okunabilir. Sürekli ölçümler için tuşa (2) ekranda (5) sürekli ölçüm göstergesi görününceye kadar birçok kez basın. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)190 | Türkçe

min max Ölçme işlemini başlatmak için ölçüm tuşuna (4) basın. Ekranın altında istenen uzaklık değeri gösterilinceye kadar ölçüm aletini hareket ettirin. Ölçüm tuşuna (4) basarak sürekli ölçüm işlemini kesersiniz. Güncel ölçme değeri ekranın alt kısmında gösterilir. En büyük ve en küçük ölçme değeri bunun üzerinde görünür. Ölçüm tuşuna (4) yeniden basıldığında sürekli ölçüm işlemi yeniden başlatılır. Sürekli ölçüm 4dakika sonra otomatik olarak kapanır. Ölçme değerlerinin silinmesi Açma/kapama tuşuna (8) kısa süre basarak, bütün ölçme fonksiyonlarında en son belirlenen münferit ölçme değerlerini silebilirsiniz. Tuşa birçok kez kısa süre basılınca münferit ölçme değerleri ters sıra ile silinir. Değerlerin toplanması/çıkarılması Ölçme değerleri veya sonuçlar toplanabilir veya çıkarılabilir. Değerlerin toplanması Aşağıdaki örnek yüzeylerin toplanmasını göstermektedir: İlgili yüzeyi Yüzey ölçümü (Bakınız „Yüzey ölçümü“, Sayfa189) bölümü uyarınca belirleyin. +4.324 m

İlgili (1) [+] tuşuna basın. Hesaplanan yüzey ekranın ortasında gösterilir. +4.324 m

Bir sonraki yüzey ölçme işlemini başlatmak için ölçüm tuşuna (4) basın. İlgili yüzeyi Yüzey ölçümü (Bakınız „Yüzey ölçümü“, Sayfa189) bölümü uyarınca belirleyin. Toplama işlemini tamamlamak için ölçüm tuşuna (4) basın. Diğer ölçme değerlerini eklemek için yeniden (1) [+] tuşuna basın. Değerlerin çıkarılması Değerlerden çıkarma yapmak için (7) [–] tuşuna basın. Diğer işlemler "Değerlerin toplanması" bölümünde olduğu gibi yapılır. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 191 Veri aktarımı Diğer cihazlara veri aktarımı Ölçüm aleti bir Bluetooth® modülüyle donatılmıştır, bu modül ilgili telsiz teknolojisi sayesinde Bluetooth® arabirimi olan belirli mobil son cihazlara veri aktarımı yapılmasını sağlar (örn.akıllı telefon, tablet). Bluetooth® bağlantısına ait sistem ön koşullarına ilişkin bilgileri Bosch internet sayfasında www.bosch-pt.com bulabilirsiniz Bluetooth® ile veri aktarımı yaparken mobil son cihaz ile ölçüm aleti arasında zaman gecikmeleri ortaya çıkabilir. Bunun nedeni iki cihaz arasındaki uzaklık veya ölçme nesnesi olabilir. Mobil son cihaza veri aktarımı için Bluetooth ® arabiriminin etkinleştirilmesi Bluetooth® arabirimini etkinleştirmek için ölçüm aletinin Bluetooth® tuşuna (3) basın. Bluetooth® arabiriminin, mobil son cihazınızda etkin olduğundan emin olun. Mobil cihazın fonksiyon kapsamını genişletmek ve veri aktarımını kolaylaştırmak için özel Bosch uygulaması (App) "PLR measure&go" vardır. Bunları cihazınıza ilgili mağazadan indirebilirsiniz: Bosch uygulamasının başlatılmasından sonra mobil cihazla ölçüm aleti arasındaki bağlantı kurulur. Çok sayıda etkin ölçüm aleti bulunursa uygun ölçüm aletini seçin. Bağlantı durumu ve etkin bağlantı ekranda (5) gösterilir (a). Bluetooth® tuşuna (3) basıldıktan sonra 3 dakika içinde bağlantı kurulamıyorsa, Bluetooth® aküleri/pilleri korumak üzere otomatik olarak kapanır. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)192 | Türkçe Bluetooth ® arabiriminin devre dışı bırakılması Bluetooth® arabirimini devre dışı bırakmak için Bluetooth® tuşuna (3) basın veya ölçüm aletini kapatın. Çalışırken dikkat edilecek hususlar u Bu ölçüm aleti bir radyo sinyali arabirimi ile donatılmıştır. Örneğin uçaklar veya hastaneler gibi yerel işletme kısıtlamalarına uyun. Genel uyarılar Algılama merceği (12) ve lazer ışını çıkışı (13) ölçme işlemi esnasında örtülmemelidir. Ölçüm aleti bir ölçme işlemi esnasında hareket ettirilmemelidir (Sürekli ölçüm fonksiyonu hariç). Bu nedenle ölçüm aletini mümkün olduğunca ölçüm noktalarının yanına veya üzerine konumlandırın. Ölçme işlemi, eğimli hedef yüzeyde de lazer ışınının ortasından yapılır. Ölçüm aralığı üzerine etkiler Ölçüm aralığı ışık koşullarına ve hedef yüzeyin yansıtma özelliklerine bağlıdır. Dış mekanda ve yoğun güneş altında çalışırken lazer ışını görünürlüğünün daha iyi olması için bir lazer gözlüğü (15) (aksesuar) ve bir lazer hedef tahtası (16) (aksesuar) kullanın veya hedef yüzeyi gölgelendirin. Ölçme sonucu üzerine etkiler Fiziksel efektler nedeniyle farklı yüzeylerde hatalı ölçme işlemleri olabilir. Örneğin: – Saydam yüzeyler (örneğincam, su), – Yansıma yapan yüzeyler (örneğinparlak metal, cam) – Gözenekli yüzeyler (örneğinyalıtım malzemeleri) – Şekil verilmiş yüzeyler (örneğinham sıva, doğal taş). Gerekirse bu yüzeylerde lazer hedef tahtası (16) (aksesuar) kullanın. Farklı sıcaklıklara sahip hava katmanları veya dolaylı olarak algılanan yansımalar da ölçme sonucuna etki edebilir. Hata – Nedeni ve çözüm Neden Çözüm Sıcaklık uyarısı sembolü (termometre) ekranda gösterilir, kullanım mümkün değildir Ölçüm aleti –10°C ile +40°C arasındaki işletme sıcaklığı aralığı dışında. Ölçüm aleti işletme sıcaklığına gelinceye kadar bekleyin 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 193 Neden Çözüm Pil göstergesi düşüyor Pil gerilimi düşüyor (ölçme mümkün değil). Piller veya aküler değiştirilmelidir Pil göstergesi boş, ölçme mümkün değildir Pil gerilimi çok düşük Piller veya aküler değiştirilmelidir Ekranda "Error" ve "−−−−" göstergesi Lazer ışını ile hedef arasındaki açı çok küçük. Lazer ışını ile hedef arasındaki açıyı büyütün Hedef yüzeyde çok güçlü (örn.ayna) veya çok zayıf (örn.siyah madde) yansıma oluyor veya ortam ışığı çok fazla. Lazer hedef tahtası (16) (aksesuar) kullanın Lazer ışını çıkışı (13) veya algılama merceği (12) buğulu (örneğinhızlı sıcaklık değişimi nedeniyle). Yumuşak bir bezle, lazer ışını çıkışını (13) veya algılama merceğini (12) silerek kurulayın Hesaplanan değer > 999999 veya < – 999999m/m

Hesaplamayı ara kademelere dağıtın Ölçme sonucu güvenilir değil Hedef yüzey belirgin bir yansıtma yapmıyor (örneğinsu, cam). Hedef yüzeyi kapatın Lazer ışını çıkışı (13) veya algılama merceği (12) örtülü. Lazer ışını çıkışını (13) veya algılama merceğini (12) açık tutun Ölçme sonucu makul değil Yanlış referans düzlem ayarlanmış Ölçüme uygun bir referans düzlem seçin Lazer ışını yolunda engel var Lazer nokta tam olarak hedef yüzeyde bulunmalıdır. Bluetooth® etkinleştirilemiyor Piller veya aküler çok zayıf. Piller veya aküler değiştirilmelidir Hiçbir Bluetooth® bağlantısı yok Bluetooth® bağlantı hatası Bluetooth®'u kapatın ve tekrar açın. Mobil cihazınızdaki uygulamayı kontrol edin. Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)194 | Türkçe Neden Çözüm Ölçüm aletinde ve mobil uç cihazda Bluetooth® aktivasyonu yapılıp yapılmadığını kontrol edin. Mobil cihazınızın zorlanıp zorlanmadığın kontrol edin. Ölçüm aleti ile mobil cihaz arasındaki mesafeyi kısaltın. Ölçüm aleti ile mobil son cihaz arasında engel (örneğinbetonarme, metal kapılar) bulunmamasını sağlayın. Elektromanyetik parazit kaynaklarına mesafe bırakın (örneğinWLAN vericiler). Ölçüm aleti her ölçme işleminin kusursuz çalışıp çalışmadığını kontrol eder. Bir arıza tespit edilecek olursa, ekranda sadece yandaki sembol görünür. Bu gibi durumlarda veya yukarıda anılan önlemlerle hata giderilemediği takdirde ölçüm aletini yetkili satıcınız aracılığı ile Bosch müşteri servisine gönderin. Ölçüm aletinin hassaslık kontrolü Ölçüm aletinin hassasiyetini aşağıdaki yöntemle kontrol edebilirsiniz: – Uzunluğunu tam olarak bildiğiniz (örneğinbir mekan genişliği, kapı aralığı) 3 ile 10m arasında olan ve değişmeyecek olan bir ölçme mesafesi seçin. Ölçme hattı kapalı bir mekanda olmalı, ölçme işleminin hedef yüzeyi düz ve iyi yansıtıcı olmalıdır. – Mesafeyi 10 kez arka arkaya ölçün. Münferit ölçümler ile ortalama değer arasındaki fark maksimum ±2mm olmalıdır. Daha sonra bir hassasiyet karşılaştırması yapabilmek için ölçme değerlerini bir yere not edin. Bakım ve servis Bakım ve temizlik Ölçüm aletini sadece birlikte teslim edilen koruma çantası içinde saklayın ve taşıyın. Ölçme cihazını her zaman temiz tutun. Ölçme cihazını suya veya başka sıvılar içine daldırmayın. Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın. Algılama merceğinin (12) bakımını bir gözlük veya kameranın objektifi gibi yapın. 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 195 Onarım gerektiğinde, ölçüm aletini koruma çantası (17) içinde gönderin. Müşteri servisi ve uygulama danışmanlığı Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşleri ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Türkçe Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)196 | Türkçe Körfez Elektrik Karaağaç Mah. Sümerbank Cad. No:18/2 Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey/Gaziantep Tel.: +90 342 2316432 Fax: +90 342 2305871 E-mail: degerisbobinaj@hotmail.com Tek Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan 1 609 92A 4P0 | (18.01.2019) Bosch Power ToolsTürkçe | 197 Kayseri Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com Marmara Elektrik Tersane cd. Zencefil Sok.No:6 Karaköy İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Ermenistan, Azerbaycan, Gürcistan, Kırgızistan, Moğolistan, Tacikistan, Türkmenistan, Özbekistan TOO “Robert Bosch” Power Tools, Satış Sonrası Servis Rayimbek Cad., 169/1 050050, Almatı, Kazakistan Servis E-posta: service.pt.ka@bosch.com Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com Bosch Power Tools 1 609 92A 4P0 | (18.01.2019)198 | Türkçe Tasfiye Ölçüm aletleri, aküler/piller, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri kazanım merkezine yollanmalıdır. Ölçüm aletlerini ve aküleri/pilleri evsel çöplerin içine atmayın! Sadece AB ülkeleri için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış ölçme cihazları ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/ bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. 1 609 92A 4P0 | (18.01.2019) Bosch Power Toolsيبرع | 199
