MANUAL DE USUARIO GTL2 BOSCH

PRODUCTOS DE HERRAMIENTAS

LÁSER Y DE MEDICIÓN BOSCHdevenu défectueux, malgré le fait qu’il a été utilisé conformément aux instructions et aux avertissements accompagnant le produit ou l’instrument, par un produit laser ou un instrument de mesure neuf ayant des caractéristiques comparables, à n’importe quel moment pendant l’année suivant l’achat. Cette garantie ne s’appliquera pas si votre produit laser ou instrument de mesure est défectueux seulement en conséquence du besoin de réétalonnage.

• Deuxième et troisième année – échange. BOSCH remplacera votre produit laser ou votre instrument de mesure qui est devenu défectueux, malgré le fait qu’il a été utilisé conformément aux instructions et aux avertissements accompagnant le produit ou l’instrument, par un produit laser ou un instrument de mesure neuf ou remis en état ayant des caractéristiques comparables moyennant un coût d’échange. Cette garantie ne s’appliquera pas si votre produit laser ou instrument de mesure est défectueux seulement en conséquence du besoin de réétalonnage. Pour obtenir tous les détails nécessaires à une réclamation en vertu de la présente Garantie limitée, veuillez visiter www.boschtools.com ou téléphoner au 1-877-267-2499. TOUTES LES GARANTIES IMPLICITES AURONT UNE DURÉE LIMITÉE À UN AN À COMPTER DE LA DATE DE L’ACHAT. COMME CERTAINS ÉTATS AUX ÉTATS- UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, LA LIMITATION QUI PRÉCÈDE NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS. LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR DE QUELCONQUES DOMMAGES INDIRECTS OU SECONDAIRES (Y COMPRIS, MAIS SANS LIMITATION, LA RESPONSABILITÉ POUR PERTE DE BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’UTILISATION DE CE PRODUIT. COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, LA LIMITATION QUI PRÉCÈDE NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS. CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCIFIQUES, ET VOUS POUVEZ AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À L’AUTRE AUX ÉTATS-UNIS, D’UNE PROVINCE À L’AUTRE AU CANADA ET D’UN PAYS À L’AUTRE. CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU CANADA ET À PORTO RICO. POUR CONNAÎTRE LA COUVERTURE DE LA GARANTIE DANS D’AUTRES PAYS, VEUILLEZ CONTACTER VOTRE DISTRIBUTEUR OU IMPORTATEUR BOSCH. -23--24- Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a continuación, el resultado podría ser exposición a radiación peligrosa, descargas eléctricas, incendio y/o lesiones graves. La expresión “herramienta de medición, detección y disposición” en todas las advertencias que aparecen a continuación se refiere a su herramienta de medición, detección y disposición alimentada por la red eléctrica (alámbrica) o su herramienta de medición, detección y disposición alimentada por baterías (inalámbrica). Las siguientes etiquetas están colocadas en su herramienta láser para brindarle conveniencia y seguridad. Indican el lugar donde la luz láser es emitida por el nivel. CONOZCA SIEMPRE su ubicación cuando utilice el nivel. No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted mismo. Esta herramienta produce radiación láser de clase II y cumple con las normas 21 CFR 1040.10 y 1040.11, excepto por las desviaciones conformes al Aviso sobre láser No. 50, de fecha 24 de junio de 2007. Esto puede causar ceguera en las personas. Cambios o modificaciones para este equipo no expresamente aprovados por el partido responsable para de los reglamentos podrian terminar la autoridad del usuario para operar el equipo. PRECAUCIÓN La utilización de los controles o los ajustes, o la realización de procedimientos que no sean los que se especifican en este manual, puede causar exposición a radiación peligrosa. NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las etiquetas, se aumenta el riesgo de exposición a radiación láser. Nomas generales de seguridad

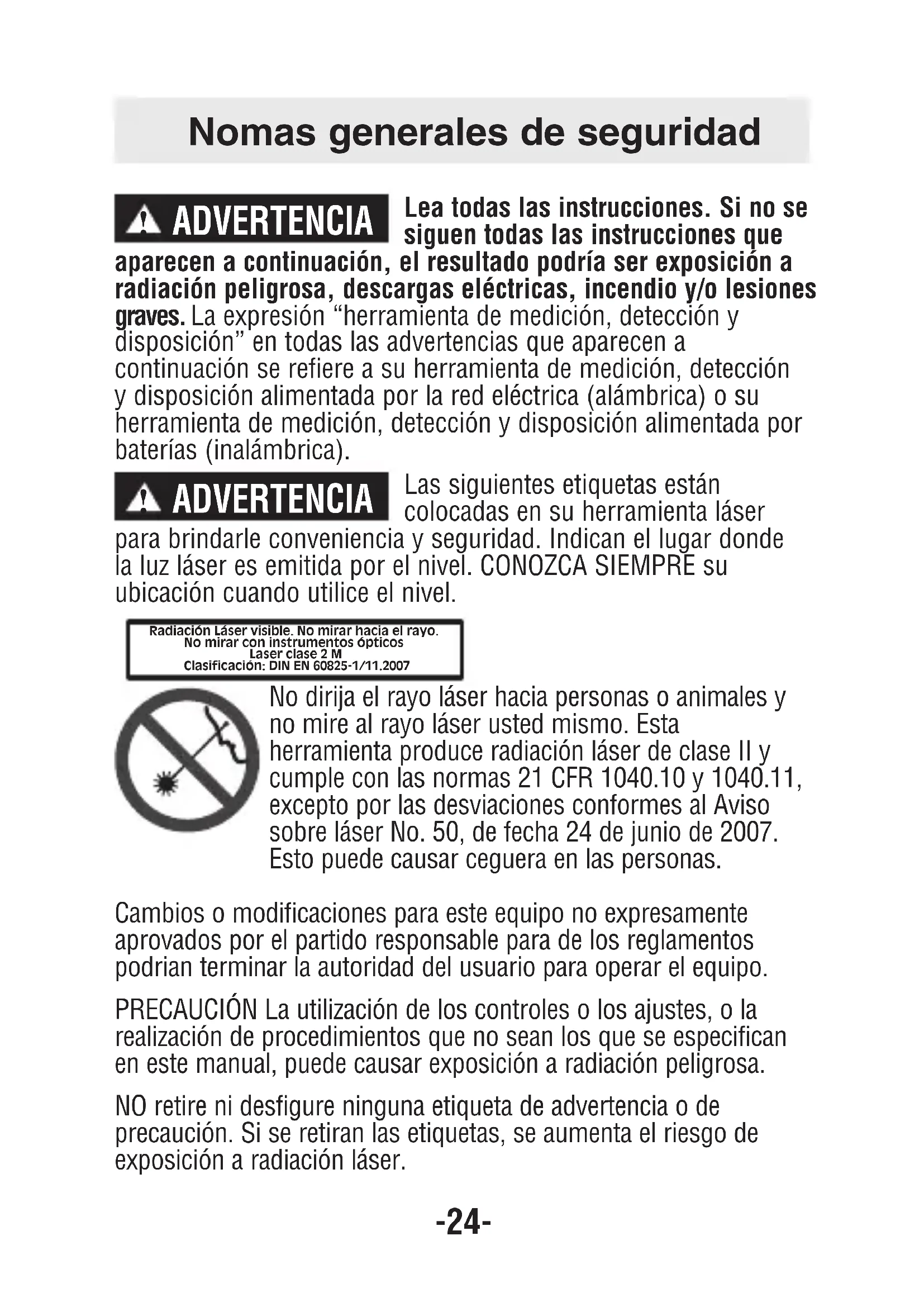

ADVERTENCIA Radiación Láser visible. No mirar hacia el rayo. No mirar con instrumentos ópticos Laser clase 2 M Clasificación: DIN EN 60825-1/11.2007-25- La utilización de controles o ajustes, o la realización de procedimientos que no sean los especificados en este manual, puede causar exposición a radiación peligrosa. Asegúrese SIEMPRE de que todas las personas que se encuentren en la vecindad del lugar de uso conozcan los peligros de mirar directamente al láser. NO coloque la herramienta en una posición que pueda hacer que alguien mire al rayo láser de manera intencional o accidental. El resultado podría ser lesiones graves en los ojos. Posicione SIEMPRE la herramienta de manera segura. Si la herramienta falla, el resultado podría ser daños a la misma y/o lesiones graves al usuario. Utilice SIEMPRE sólo los accesorios que estén recomendados por el fabricante de su herramienta. El uso de accesorios que hayan sido diseñados para utilizarse con otras herramientas podría causar lesiones graves. NO utilice esta herramienta para propósitos que no sean los indicados en este manual. Si lo hace, el resultado podría ser lesiones graves. NO deje la herramienta láser “ENCENDIDA” desatendida en ningún modo de funcionamiento. NO desarme la herramienta. En su interior no hay piezas reparables ni reemplazables por el usuario. No modifique el producto de ninguna manera. Si se modifica la herramienta, el resultado podría ser exposición a radiación láser peligrosa. NO utilice los anteojos de visión láser como anteojos de seguridad. Los anteojos de visión láser se utilizan para mejorar la visualización del rayo láser, pero no protegen contra la radiación láser. NO utilice los anteojos de visión láser como lentes de sol o en tráfico. Los anteojos de visión láser no ofrecen protección completa contra los rayos UV y reducen la percepción de los colores.NO use herramientas ópticas, tales como, pero no limitadas a, telescopios o telescopios meridianos, para ver el rayo láser. El resultado podría ser lesiones graves en los ojos. NO mire directamente al rayo láser ni proyecte el rayo láser directamente a los ojos de otras personas. El resultado podría ser lesiones graves en los ojos.

GUARDE ESTAS INSTRUCCIONES

Seguridad en el área de trabajo Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a que se produzcan accidentes. NO utilice la herramienta láser cerca de niĖos ni deje que los niĖos utilicen la herramienta láser. El resultado podría ser lesiones graves en los ojos. Seguridad eléctrica Las baterías pueden explotar o tener fugas y causar lesiones o incendios. Para reducir este riesgo, siga siempre todas las instrucciones y advertencias que están en la etiqueta y en el paquete de las baterías. NO haga cortocircuito en los terminales de las baterías. NO cargue baterías alcalinas. NO mezcle baterías viejas y nuevas. Reemplace todas las baterías al mismo tiempo con baterías nuevas de la misma marca y el mismo tipo. NO mezcle las químicas de las baterías. Deseche o recicle las baterías de acuerdo con el código local. NO deseche las baterías en un fuego. Mantenga las baterías fuera del alcance de los niños. Retire las baterías si el dispositivo no se va a usar durante varios meses.

ADVERTENCIA-27- Seguridad personal Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice una herramienta. No utilice una herramienta mientras esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de descuido mientras se utiliza una herramienta puede causar lesiones personales graves o resultados de medición incorrectos. Use equipo de seguridad. Use siempre protección de los ojos. El equipo de seguridad, tal como una máscara antipolvo, zapatos de seguridad antideslizantes, casco o protección de la audición, utilizado para las condiciones apropiadas, reducirá las lesiones corporales. Uso y cuidado Use la herramienta correcta para la aplicación que vaya a realizar. La herramienta correcta de medición, detección y disposición hará el trabajo mejor y de manera más segura a la capacidad nominal para la que fue diseñada. No utilice la herramienta si el interruptor no la enciende y apaga. Cualquier herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. Cuando no esté utilizando la herramienta, almacénela fuera del alcance de los niĖos y no deje que las personas que no estén familiarizadas con ella o con estas instrucciones utilicen la herramienta. Las herramientas son peligrosas en las manos de los usuarios que no hayan recibido capacitación. Mantenga las herramientas. Compruebe si hay piezas desalineadas o que se atoren, si hay piezas rotas y si existe cualquier otra situación que pueda afectar al funcionamiento. Si la herramienta está daĖada, se debe reparar antes de utilizarla. Muchos accidentes son causados por herramientas de medición, detección y disposición mal mantenidas. Utilice la herramienta, los accesorios, etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo específico de herramienta, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la herramienta para realizar-28- operaciones distintas a las previstas podría causar una situación peligrosa. Servicio Haga que su herramienta reciba servicio de ajustes y reparaciones por un técnico de reparaciones calificado, utilizando únicamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad de la herramienta. Desarrolle un programa de mantenimiento periódico para su herramienta. Cuando limpie una herramienta, tenga cuidado de no desarmar ninguna parte de la herramienta, ya que los cables internos se pueden descolocar o pellizcar, o se pueden montar incorrectamente. Ciertos agentes de limpieza, tales como gasolina, tetracloruro de carbono, amoniaco, etc., pueden dañar las piezas de plástico. GUARDE ESTAS INSTRUCCIONES. El aparato de medición ha sido diseñado para facilitar la colocación horizontal y diagonal de azulejos y de suelos laminados. Inserción y cambio de la pila Remueva la tapa de la batería soltando la presilla de la compuerta ubicada en la parte inferior de la carcasa. Si está reemplazando las baterías, retire las baterías viejas. Inserte tres baterías “AA” dentro de la herramienta láser. Asegúrese de revisar la polaridad de las baterías, tal como se indica dentro de la carcasa de baterías. Nota: Refiérase a los Procedimientos de Seguridad Eléctricos antes de reemplazar las baterías. Uso previsto Preparación-29- Las baterías alcalinas ofrecen la máxima duración cuando son usadas en esta herramienta láser. Nota: Temperaturas extremas y el uso de baterías con diferentes niveles de carga pueden reducir el tiempo de operación de esta herramienta láser. Siempre use baterías con la misma capacidad de energía y del mismo fabricante. Para deshacerse apropiadamente de las baterías usadas, vea la sección “Protección del Medio Ambiente”.

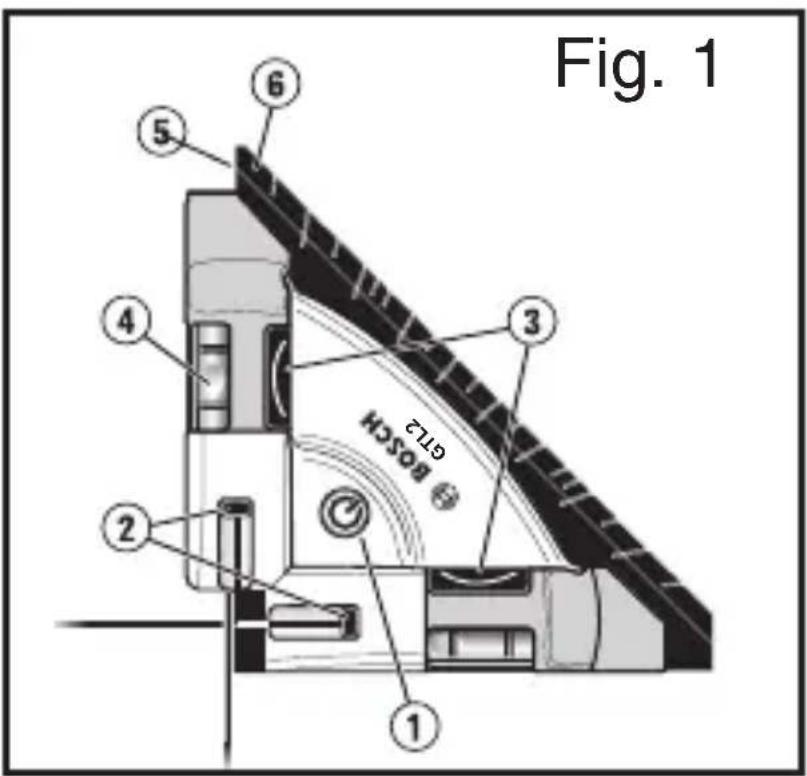

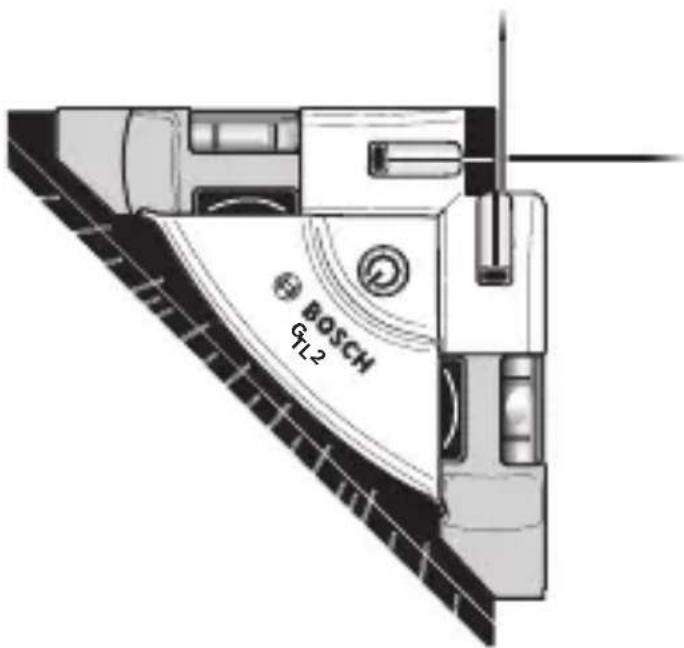

• Saque las pilas del aparato de medida si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas se puede llegar a corroer y autodescargar. La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada 2.

1. Operación con un sólo botón – “ON | OFF”

2. El láser de doble rayo proyecta “líneas de tiza” en láser

tanto horizontal como vertical (referencia de 90°).

3. Dos botones de oprimir para montaje vertical; incluye

cintas adhesivas para montaje.

4. Ampolletas de nivelación precisas.

5. Borde en T sobre la base para alinear el láser con el borde

6. Guía de trazado de 90° – calcule y gire ángulos en

• incrementos de 5°. Características-30- Alcance (tipico) p. 10
• m Precisión p. 13
• mm at 10m Temperatura de operación p. 0
• °C~ +40°C Clase de láser p. 2
• m Tipo de láser p. 650
• nm, 1mW Pilas p. 3
• x 1.5V AA Autonomía aprox p. 15
• hrs Peso según .45 kg Puesta en marcha p. 0

• Proteja el aparato de medida de la humedad y de la exposición directa al sol.

• No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición.

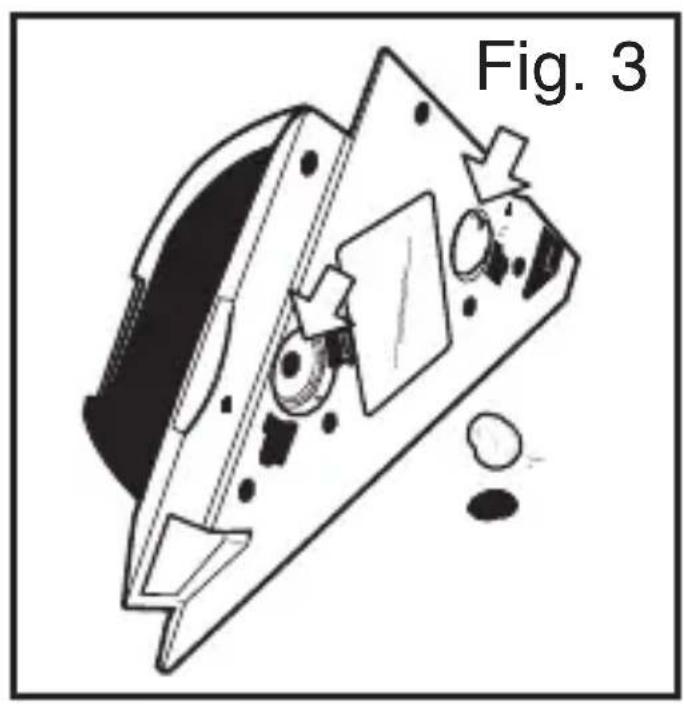

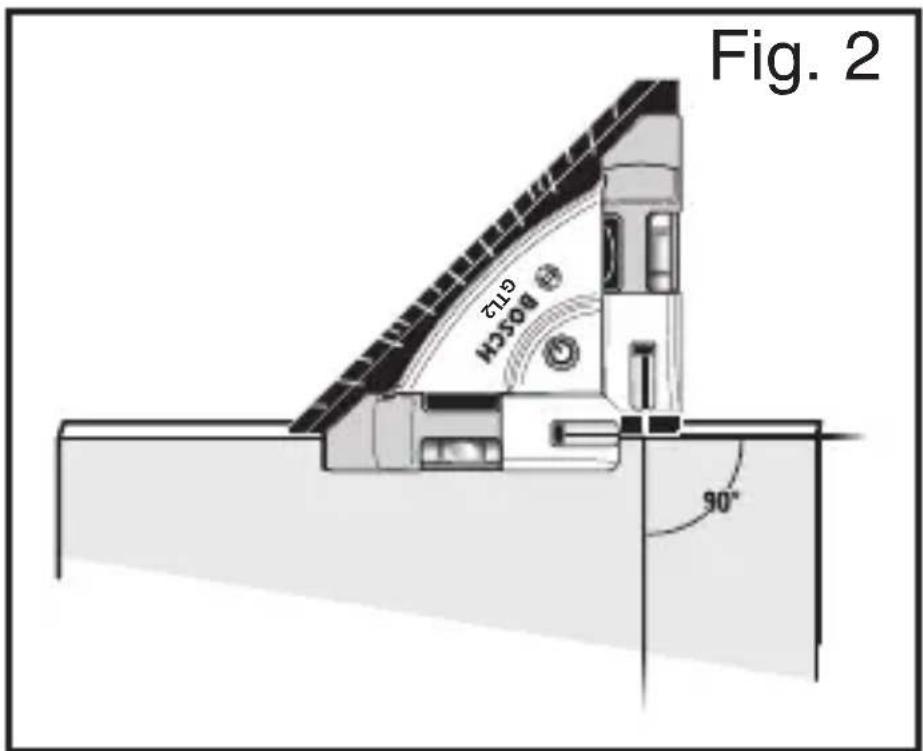

• Evite las sacudidas o caídas fuertes del aparato de medida. En caso de que el aparato de medida haya quedado sometido a unas solicitaciones fuertes exteriores, antes de continuar trabajando con él deberá realizarse una comprobación de la precisión. Datos Técnicos Operación-31- Conexión/desconexión Para conectar el aparato de medición presione brevemente una sola vez el interruptor de conexión/desconexión 1. Nada más conectarlo, el aparato de medición emite los dos rayos láser de 0° y 90°. Instrucciones para la operación Usos horizontales Coloque la unidad sobre una superficie plana. Use el borde en T para poner la unidad a escuadra con cualquier superficie con una referencia de 90° para alinear o colocar a plomo. Usos verticales Para fijarlo sobre una superficie vertical, aplíquele una pequeña cantidad de masilla adhesiva a las almohadillas (Fig. 3). Ponga en línea el instrumento usando las ampolletas de nivelación. Oprima firmemente los botones para sujetar la unidad a la superficie (Fig. 4). Mantenga limpio siempre el aparato de medida. No sumerja el aparato de medición en agua ni en otros líquidos. Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes. Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas. Si a pesar de los esmerados procesos de fabricación y control, el aparato de medida llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el nº de artículo de 10 dígitos que figura en la placa de características del aparato de medida. Mantenimiento y servicioPROTECCIÓN AMBIENTAL Recicle las materias primas y las baterías en lugar de desecharlas como desperdicios. La unidad, los accesorios, el empaquetamiento y las baterías usadas se deben separar para reciclarlos de manera respetuosa con el medio ambiente, de acuerdo con los reglamentos más recientes. Robert Bosch Tool Corporation (el "Vendedor") garantiza, únicamente al comprador original, que todos los productos de herramientas láser y de medición BOSCH estarán libres de defectos de material o de fabricación durante un período de tres (3) años a partir de la fecha de compra. LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, cualquier garantía o condición implícita por ley, consistirán en la reparación o el reemplazo de los productos de herramientas láser y de medición que presenten defectos de material o de fabricación y que no hayan sido utilizados incorrectamente, manejados descuidadamente o reparados incorrectamente por personas que no sean el Vendedor o proveedores de Servicio Autorizados por el Vendedor. LA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO QUE USTED TIENEN ESTÁN LIMITADOS ADICIONALMENTE DE LA MANERA SIGUIENTE:

• Reembolso de devolución del dinero o reemplazo durante 30 días. Si no está completamente satisfecho con el rendimiento de su producto de herramienta láser o de medición, por cualquier motivo, puede devolverlo a BOSCH dentro del plazo de 30 días a partir de la fecha de compra para obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro del plazo de 30 días, su devolución debe estar acompañada por el recibo de compra original del producto de herramienta láser o de medición. Se permitirá un máximo de 2 devoluciones por cliente.

• Garantía OTC durante el primer aĖo. BOSCH reemplazará su producto de herramienta láser o de medición que haya fallado cuando se haya utilizado
