MANUAL DE USUARIO Logi Dock LOGITECH

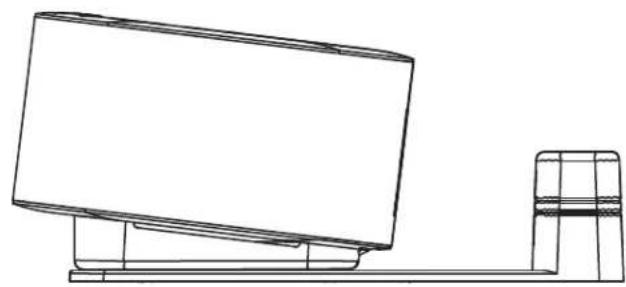

1 Logi Dock con soporte de montaje 2 Cámara web Brio con clip de montaje universal 3 Tapa de privacidad acoplable 4 Pasador de cables USB-C 5 Adaptador USB-C a Ethernet 6 Cable USB-C a USB-C 7 Cable de alimentación de CA 8 Fuente de alimentación 9 Cable USB-A a USB-C 10 Accesorios para montaje: 2 tornillos, cinta VHB, llave hexagonal 11 Documentación 19 Español1 2 3

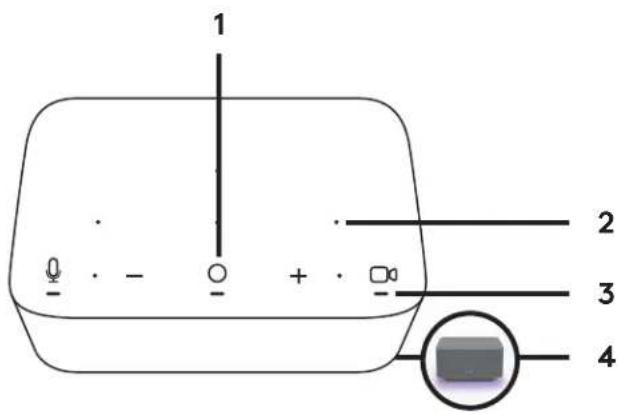

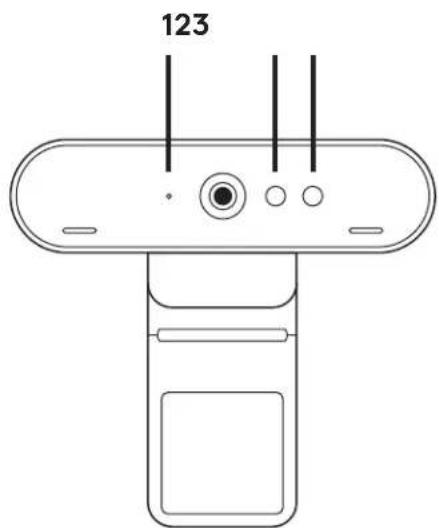

1 Incorporación con un solo toque 2 Micrófono de formación de haces 3 LED de estado 4 Luz ambiental 5 Conector de seguridad Kensington 6 USB-C 1 LED de estado 2 Sensor IR 3 LED IR 20 EspañolUSB-A USB-C Ethernet HDMI/DisplayPort

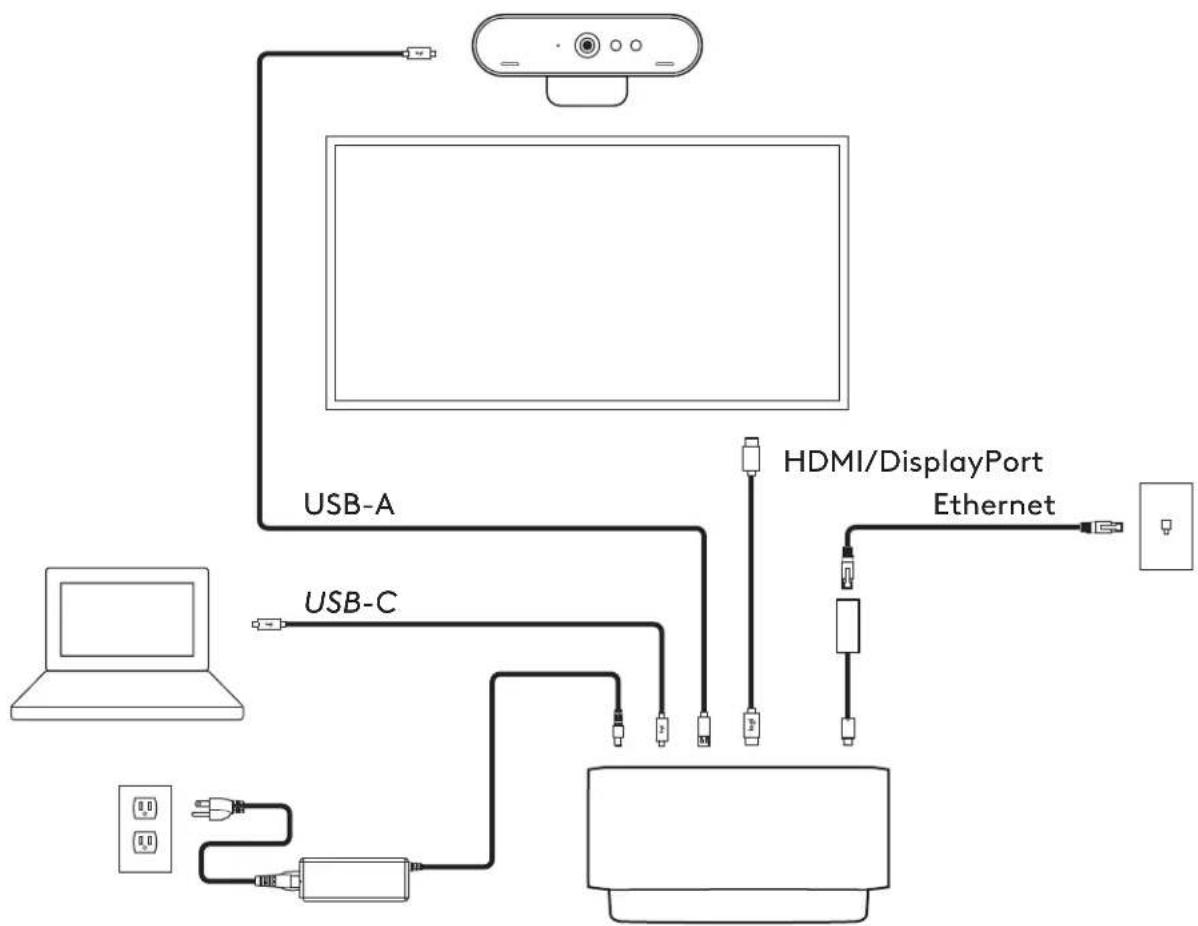

ESQUEMA DE CONEXIONES

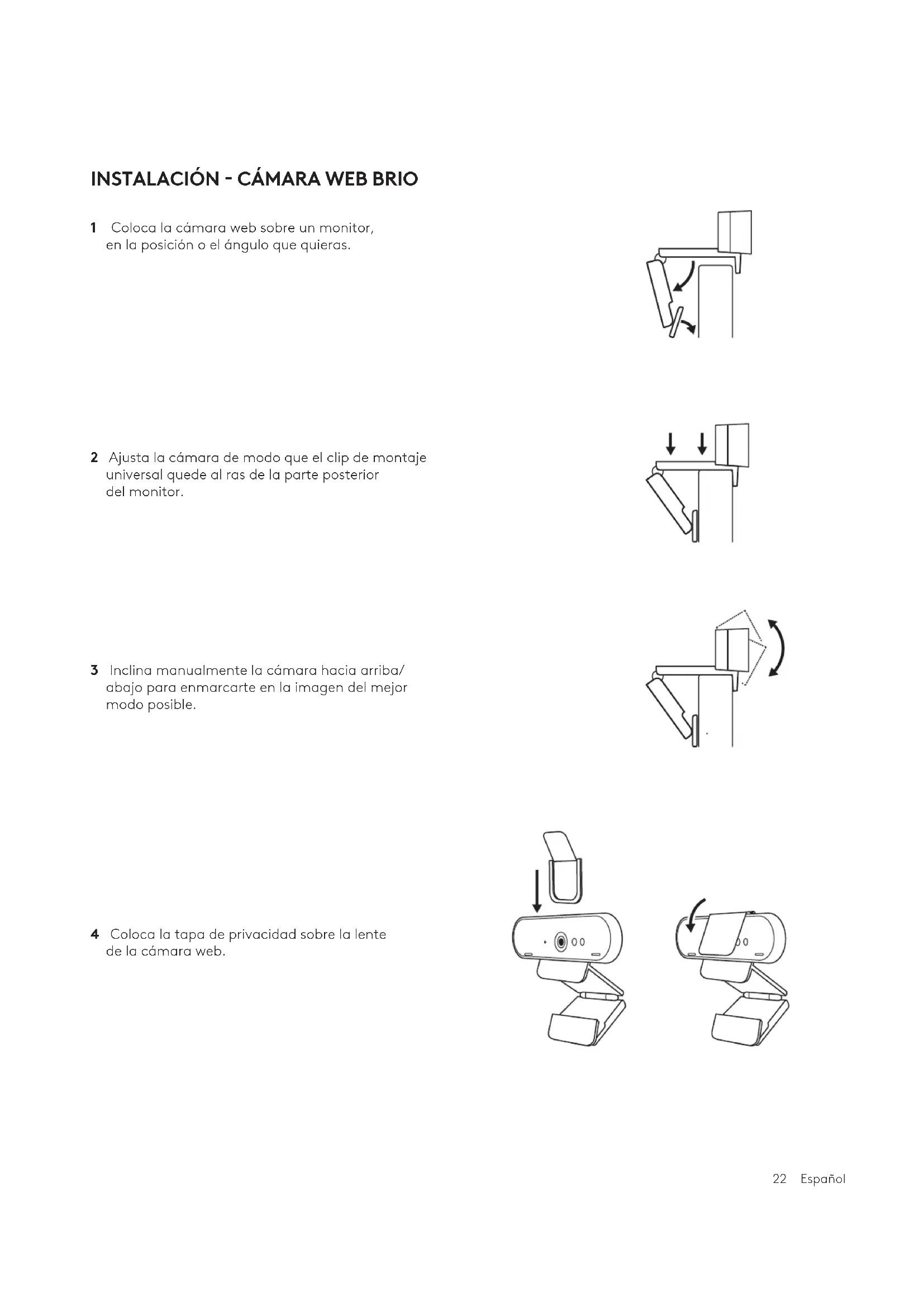

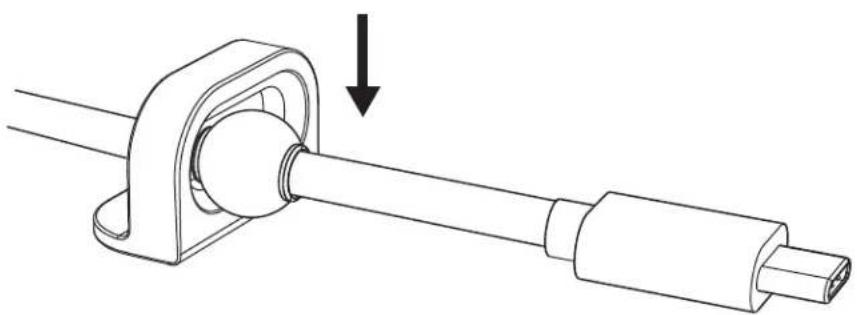

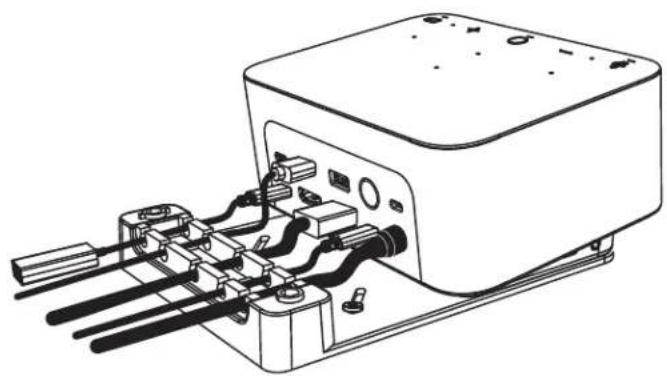

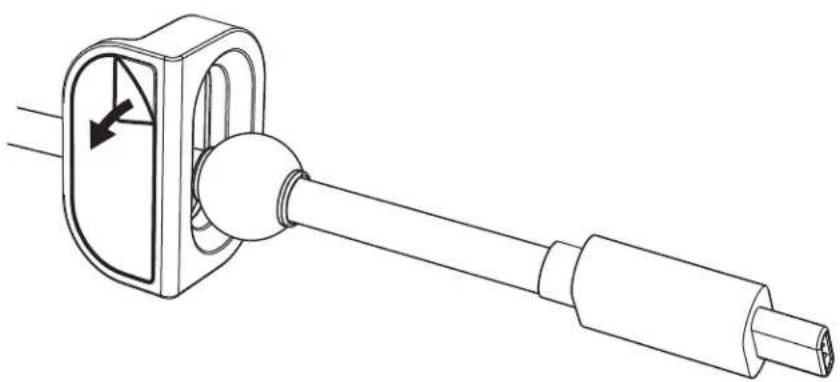

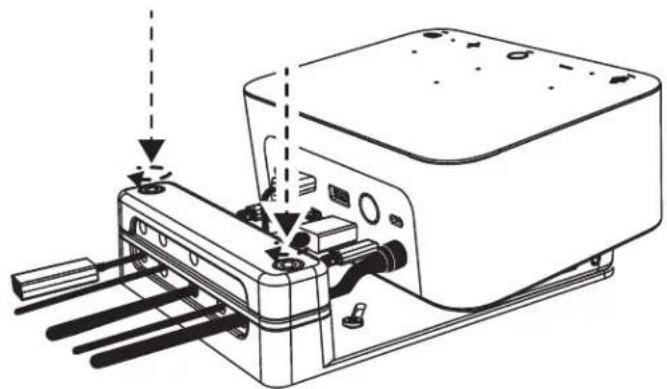

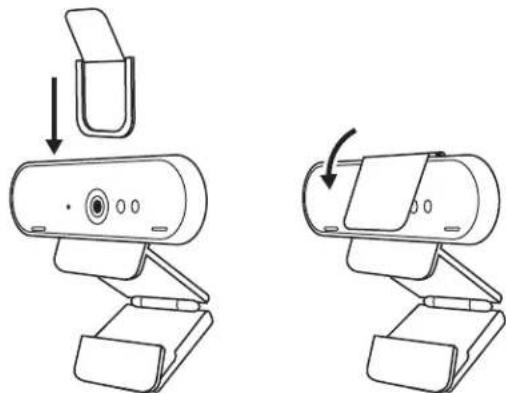

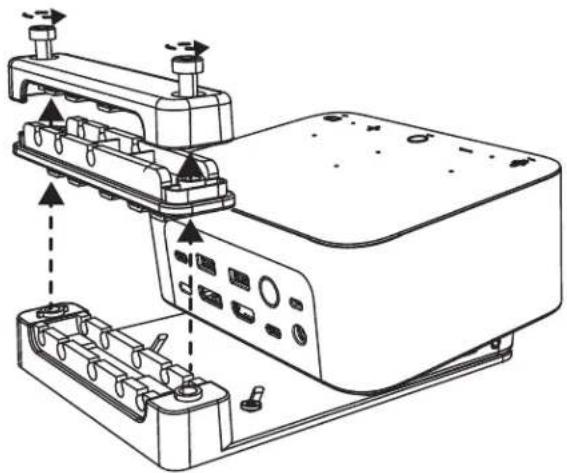

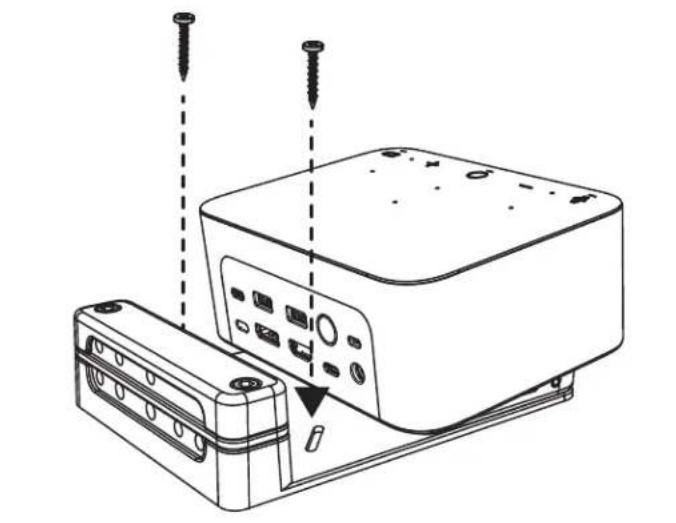

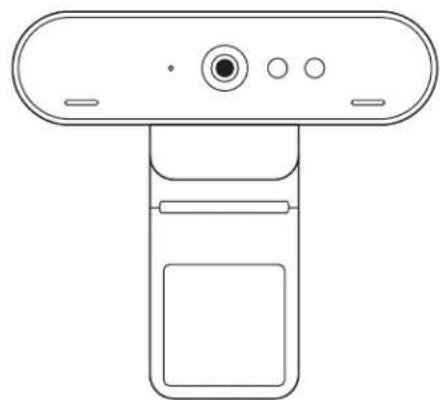

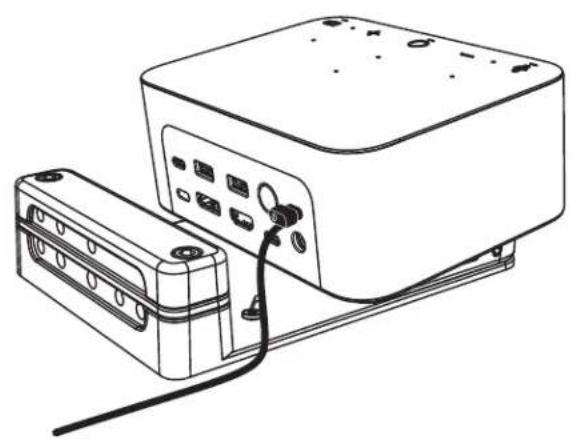

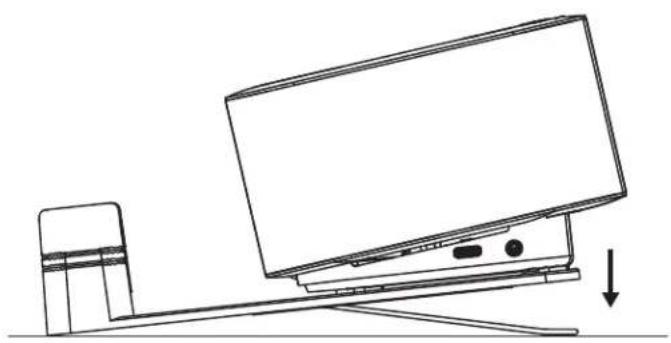

21 EspañolINSTALACIÓN - CÁMARA WEB BRIO 1 Coloca la cámara web sobre un monitor, enlaposición o el ángulo que quieras. 2 Ajusta la cámara de modo que el clip de montaje universal quede al ras de la parte posterior delmonitor. 3 Inclina manualmente la cámara hacia arriba/ abajo para enmarcarte en la imagen del mejor modo posible. 4 Coloca la tapa de privacidad sobre la lente delacámara web. 22EspañolINSTALACIÓN - PASADOR DE CABLES USB-C 1 Limpia la supercie. Quita la capa protectora dela cinta. 2 Presiona rmemente el pasador contra la mesa durante unossegundos. 23EspañolINSTALACIÓN - OPCIONES DE SOPORTE DE MONTAJE Opción 1 Acopla Logi Dock a la mesa usando los 2 tornillos incluidos. Opción 2 Acopla Logi Dock a la mesa aplicando la cinta VHB a la parte inferior del soporte. Opción 3 Fija Logi Dock a la mesa usando elconector de seguridad Kensington.* *Conector de seguridad no incluido 24EspañolINSTALACIÓN - ADMINISTRACIÓN DE CABLES 1 Retira la mordaza usando la llave hexagonal suministrada. Luego quita las regletas superior e intermedia. 2 Instala todos los cables en la regleta superior o inferior según la ubicación del conector. 3 Vuelve a colocar la abrazadera. Aprieta los tornillos para asegurar los cables. 25EspañolVERSIÓN UC 1x 1x2 s 2 s

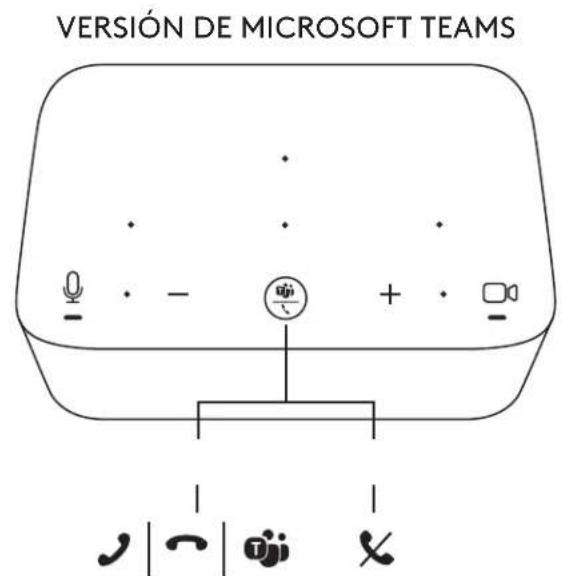

VERSIÓN DE MICROSOFT TEAMS

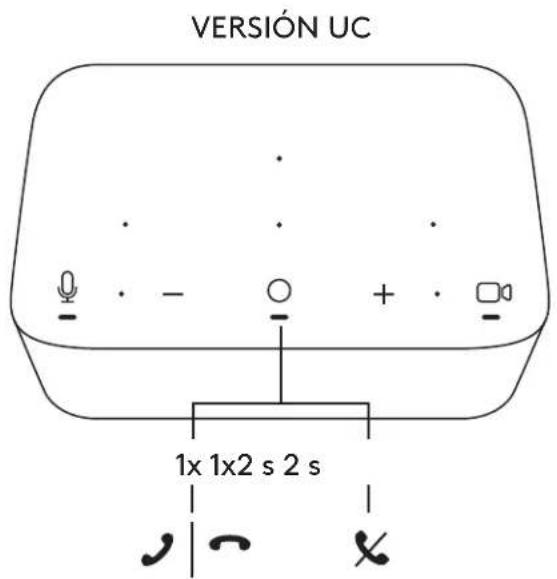

CONTROLES Integración decalendario logitech.com/tune Incorporación con un solo toque 26 Españolx2

1 Logi Dock con soporte de montaje 2 Cámara web Brio con clip de montaje universal 3 Tapa de privacidad acoplable 4 Pasador de cables USB-C 5 Adaptador USB-C a Ethernet 6 Cable USB-C a USB-C 7 Cable de alimentación de CA 8 Fuente de alimentación 9 Cable USB-A a USB-C 10 Accesorios para montaje: 2 tornillos, cinta VHB, llave hexagonal 11 Documentación 51 Español1 2 3

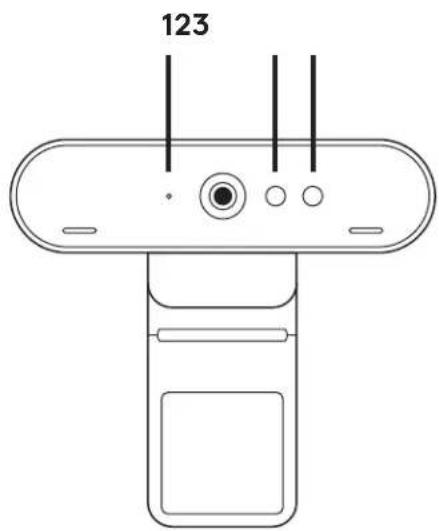

1 Incorporación con un solo toque 2 Micrófono de formación de haces 3 LED de estado 4 Luz ambiental 5 Conector de seguridad Kensington 6 USB-C 1 LED de estado 2 Sensor IR 3 LED IR 52 EspañolUSB-A USB-C Ethernet HDMI/DisplayPort

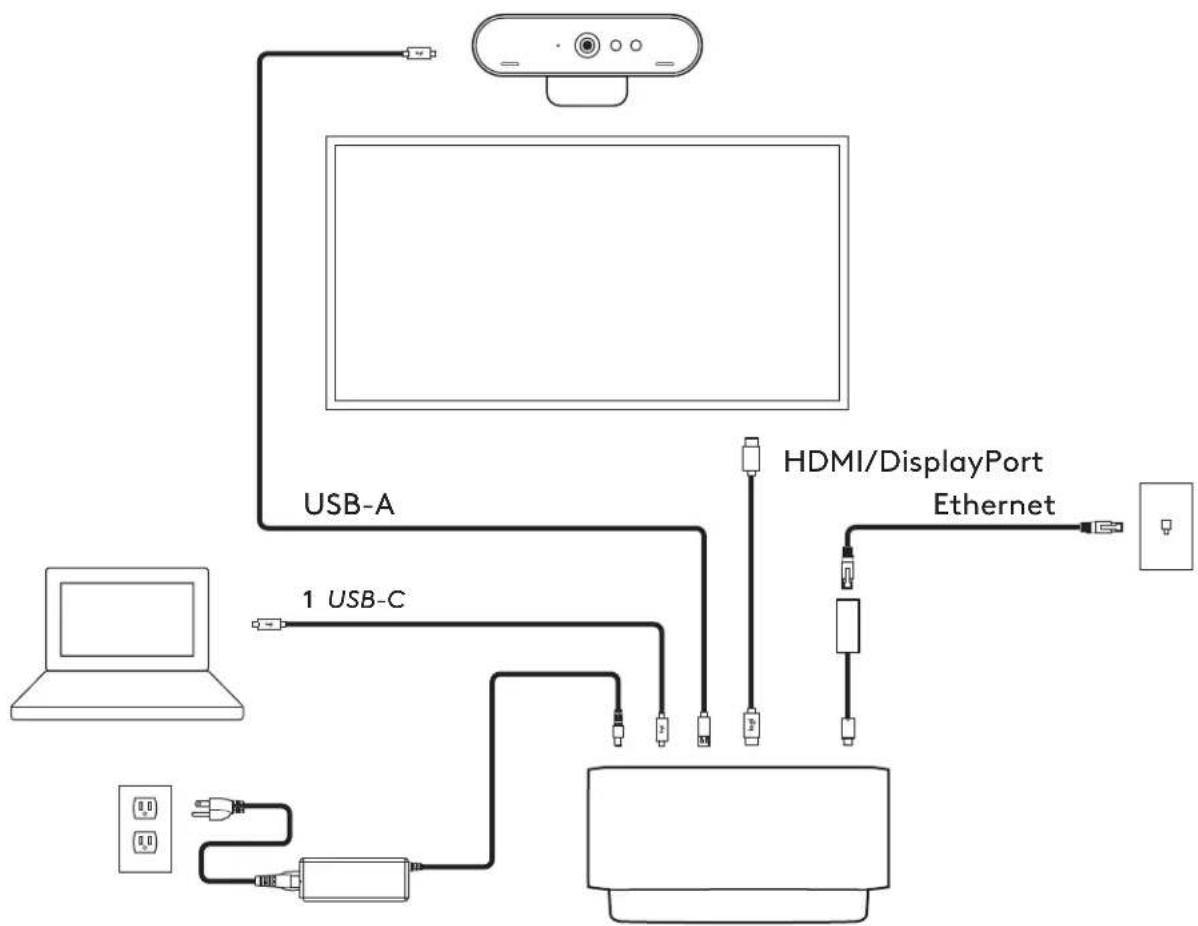

ESQUEMA DE CONEXIONES

53 EspañolINSTALACIÓN - CÁMARA WEB BRIO 1 Coloque la cámara web sobre un monitor, enlaposición o el ángulo que quiera. 2 Ajuste la cámara de modo que el clip de montaje universal quede al ras de la parte posterior delmonitor. 3 Incline manualmente la cámara hacia arriba ohacia abajo, según se requiera para encuadrarle en la imagen. 4 Coloque la tapa de privacidad sobre la lente de lacámara web. 54EspañolINSTALACIÓN - PASADOR DE CABLES USB-C 1 Limpie la supercie. Quite la capa protectora dela cinta. 2 Presione rmemente el pasador contra la mesa durante unos segundos. 55EspañolINSTALACIÓN - OPCIONES DE SOPORTE DE MONTAJE Opción 1 Acople Logi Dock a la mesa usando los 2 tornillos incluidos. Opción 2 Acople Logi Dock a la mesa aplicando la cinta VHB a la parte inferior del soporte. Opción 3 Fije Logi Dock a la mesa usando elconector de seguridad Kensington.* *Conector de seguridad no incluido 56EspañolINSTALACIÓN - ADMINISTRACIÓN DE CABLES 1 Retire la mordaza usando la llave hexagonal suministrada. Luego quite las regletas superior e intermedia. 2 Instale todos los cables en la regleta superior o inferior según la ubicación del conector. 3 Vuelva a colocar la abrazadera. Apriete los tornillos para asegurar los cables. 57EspañolVERSIÓN UC 1x 1x2 s 2 s

VERSIÓN DE MICROSOFT TEAMS

CONTROLES Integración decalendario logitech.com/tune Incorporación con unsolo toque 58 Españolx2
